В статье рассмотрим процесс разборки стартера и замены втулки на ВАЗ 2109. Замена втулки стартера устраняет осевое биение ротора, восстанавливая надежный контакт и стабильную работу устройства. Правильное выполнение этой процедуры продлит срок службы стартера и улучшит эксплуатацию автомобиля, что будет полезно каждому владельцу ВАЗ 2109, стремящемуся поддерживать свое транспортное средство в исправном состоянии.
Как снять стартер?
Для выполнения работы вам понадобятся ключи на 13 (рожковые, накидные, торцовые) и ключ на 10, чтобы отсоединить клемму аккумулятора. Подготовьте их заранее, прежде чем приступать к снятию стартера. В первую очередь отключите минусовую клемму от аккумулятора, чтобы избежать короткого замыкания. Если ваш автомобиль оснащен инжекторной системой, вам потребуется снять воздушный фильтр, расположенный над стартером.
Снять стартер на ВАЗ 2109 можно двумя способами: сверху или снизу. Если вы выберете второй вариант, вам придется временно убрать защиту двигателя. Сначала отсоедините от втягивающего реле стартера два провода: тонкий, который отвечает за питание обмотки реле, и толстый, по которому подается напряжение на стартер.
Тонкий провод можно просто вытащить руками. Для отключения толстого провода используйте ключ на 13, чтобы открутить гайку с контакта втягивающего реле. После того как провода будут отсоединены, уберите их в сторону, чтобы они не мешали. Теперь ключом на 13 нужно открутить три гайки, которые крепят корпус стартера к блоку сцепления.
При необходимости можно использовать торцевые ключи с карданом, но на практике все работы обычно выполняются без особых усилий с помощью накидного ключа. После того как все три гайки будут откручены, потяните корпус стартера ВАЗ 2109 вправо, чтобы освободить его со шпилек.
Теперь останется только аккуратно вытащить стартер вверх или вниз. Возможно, при извлечении его через верх вам придется немного отодвинуть в сторону патрубок, который идет к радиатору системы охлаждения.
Эксперты отмечают, что разборка стартера на ВАЗ 2109 — это важный процесс, который требует внимательности и аккуратности. При замене втулки необходимо тщательно осмотреть все компоненты устройства, чтобы избежать дальнейших поломок. Специалисты рекомендуют использовать только качественные запчасти, так как это напрямую влияет на долговечность стартера.
Кроме того, важно правильно установить втулку, чтобы обеспечить её надежное функционирование. Неправильная установка может привести к заклиниванию стартера и, как следствие, к необходимости повторного ремонта. Эксперты также советуют заранее подготовить все необходимые инструменты и материалы, что значительно упростит процесс. В целом, при соблюдении всех рекомендаций, замена втулки может быть выполнена быстро и эффективно, что позволит владельцам автомобилей ВАЗ 2109 избежать серьезных проблем с запуском двигателя.
Ремонт устройства

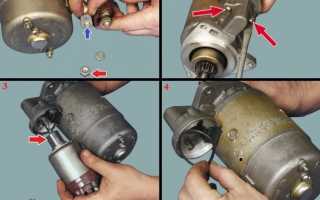

Когда достали устройство, положите его на верстак и очистите от грязи. Сначала отсоедините втягивающее реле, которое крепится двумя болтами с головкой под отвертку. Якорь необходимо снять с металлических пластин бендикса. Ключом на 10 открутите заднюю крышку стартера ВАЗ 2109, откроется вид на ось ротора. На ней установлено стопорное кольцо, которое потребуется снять при помощи плоской отвертки.
Корпус стартера ВАЗ 2109 состоит из трех частей, которые стянуты двумя шпильками. При выкручивании гаек на этих шпильках все части устройства разъединяются, поэтому разборка стартера ВАЗ не вызывает особых трудностей. Стоит заметить, что существует два типа устройств: с планетарным редуктором и без него. У них имеются небольшие отличия в коллекторе.
Если установлен планетарный механизм, то щетки стоят параллельно корпусу стартера, а если нет, то перпендикулярно. Втулка запрессована в заднюю крышку, поэтому вам необходимо подготовиться к выпрессовке. Для того чтобы избавиться от старой втулки, вам потребуются молоток и оправка подходящего диаметра. Приставляете ее к детали и резкими ударами выгоняете из посадочного места.
Здесь главное — это баланс, так как чрезмерное усилие может стать причиной того, что по крышке пойдет трещина. А заменить ее ничем не получится, если только удастся найти похожий стартер ВАЗ. Установку новой втулки необходимо проводить в обратном порядке. Оцените, нужна ли замена щеток. Если да, то замените их, ламели на коллекторе очистите при помощи тонкого кусочка металла.
Читайте также:
Как проверить стартер ВАЗ 2109 и правильность сборки? Попробуйте сначала подключить его напрямую к аккумуляторной батарее. Ровная и спокойная работа скажет вам о том, что сборка проведена правильно, никаких неточностей в процессе работы не было допущено. Если все собрано так, как следует, можно устанавливать стартер на место.
Если же в процессе разбора выяснилось, что имеют место серьезные дефекты (разрушение корпуса, обмоток), то необходима замена стартера ВАЗ на аналогичную модель. Стоит отметить, что наиболее эффективными в работе считаются механизмы с планетарными редукторами: у них обороты выше, следовательно, запуск осуществляется намного проще. Сборка производится в порядке, обратном тому, в котором происходило снятие стартера ВАЗ. Не забудьте по завершении установить на место воздушный фильтр и клемму аккумулятора.
| Этап работы | Необходимые инструменты | Важные нюансы и советы |
|---|---|---|
| Подготовка к снятию стартера | Ключи рожковые/накидные (10, 13, 17), трещотка с головками, удлинитель, вороток, WD-40 (по необходимости), фонарик | Отключите минусовую клемму аккумулятора! Зафиксируйте автомобиль на ровной поверхности, подложите упоры под колеса. Заранее подготовьте емкость для слива антифриза, если стартер мешает патрубкам. |
| Снятие стартера | Ключи рожковые/накидные (10, 13, 17), трещотка с головками, удлинитель, вороток, отвертка плоская/крестовая | Отсоедините провода от стартера (силовой и управляющий). Открутите болты крепления стартера к двигателю. Будьте осторожны, стартер тяжелый. Возможно, придется снять воздушный фильтр или другие элементы для удобства доступа. |
| Разборка стартера | Отвертки (плоская, крестовая), ключи (10, 13), молоток, зубило (по необходимости), тиски (желательно), ветошь | Открутите гайки крепления втягивающего реле. Снимите втягивающее реле. Открутите болты, стягивающие корпус стартера. Аккуратно разделите корпус, извлеките якорь и планетарный редуктор. Запомните расположение всех деталей. |
| Замена втулок | Новые втулки (передняя и задняя), оправки для выпрессовки/запрессовки (подходящего диаметра), молоток, напильник (по необходимости), мелкая наждачная бумага, смазка для втулок | Осмотрите старые втулки на предмет износа (люфт, овальность). Выпрессуйте старые втулки с помощью оправки и молотка. Запрессуйте новые втулки, убедившись, что они сидят плотно и без перекосов. При необходимости, слегка разверните втулки для обеспечения свободного вращения якоря. |
| Сборка стартера | Отвертки, ключи, смазка для подшипников/втулок, ветошь | Соберите стартер в обратной последовательности. Смажьте втулки и шестерни редуктора специальной смазкой. Убедитесь, что все детали установлены правильно и надежно закреплены. Проверьте свободное вращение якоря. |
| Установка стартера на автомобиль | Ключи рожковые/накидные (10, 13, 17), трещотка с головками, удлинитель, вороток | Установите стартер на место, закрепите болтами. Подсоедините провода к стартеру, убедившись в правильности подключения. Подключите минусовую клемму аккумулятора. Проверьте работоспособность стартера. |
| Проверка работоспособности | — | Запустите двигатель. Убедитесь, что стартер работает без посторонних шумов и легко запускает двигатель. Прислушайтесь к работе стартера. |
Интересные факты
Вот несколько интересных фактов о разборке стартера и замене втулки на ВАЗ 2109:
-
Частая проблема: На ВАЗ 2109 стартеры часто выходят из строя из-за износа втулок, что приводит к увеличению люфта якоря. Это может вызывать шумы и затруднения при запуске двигателя. Замена втулок — это простая и недорогая процедура, которая может значительно продлить срок службы стартера.
-
Универсальность: Многие детали стартера от ВАЗ 2109 совместимы с другими моделями автомобилей ВАЗ, такими как ВАЗ 2108 и ВАЗ 2110. Это позволяет использовать запчасти и инструменты, которые могут быть доступны у владельцев других моделей, что упрощает процесс ремонта.
-
Технология разборки: Разборка стартера требует аккуратности и внимания к деталям. Важно помнить, что при снятии крышки стартера необходимо следить за расположением всех деталей и пружин, чтобы избежать их повреждения. Некоторые мастера рекомендуют делать фотографии на каждом этапе разборки, чтобы упростить сборку в обратном порядке.
Установка и проверка работоспособности стартера
После завершения разборки стартера и замены втулки, необходимо правильно установить стартер обратно на автомобиль и проверить его работоспособность. Этот процесс включает в себя несколько ключевых этапов, которые помогут избежать возможных проблем в будущем.
Подготовка к установке
Перед установкой стартера убедитесь, что все детали чистые и не имеют повреждений. Проверьте состояние контактных площадок и проводов. Если вы заметили коррозию или износ, рекомендуется заменить поврежденные элементы. Также стоит убедиться, что новая втулка установлена правильно и надежно закреплена.
Установка стартера
1. Позиционирование стартера: Установите стартер на место, убедившись, что он правильно совмещен с крепежными отверстиями на двигателе. Обычно стартер устанавливается в нижней части двигателя, и его необходимо аккуратно подвести к месту установки.
2. Закрепление стартера: Используйте оригинальные болты для крепления стартера. Затяните их с необходимым усилием, чтобы избежать ослабления крепления в процессе эксплуатации. Обычно это значение составляет 20-25 Нм, но уточните в руководстве по эксплуатации вашего автомобиля.
3. Подключение проводов: Подключите все электрические провода к стартеру. Убедитесь, что клеммы надежно зафиксированы и не имеют коррозии. Важно соблюдать полярность при подключении, чтобы избежать короткого замыкания.
Проверка работоспособности стартера
После установки стартера необходимо провести его проверку:
-
Читайте также:
1. Проверка соединений: Убедитесь, что все соединения надежны и не имеют повреждений. Проверьте, что клеммы не ослаблены и находятся в хорошем состоянии.
2. Запуск двигателя: Поверните ключ зажигания в положение «Старт» и прослушайте, как работает стартер. Он должен вращаться плавно и без посторонних звуков. Если стартер издает стуки или щелчки, это может указывать на проблемы с электрической частью или механикой.
3. Проверка напряжения: С помощью мультиметра проверьте напряжение на стартере во время запуска. Оно должно находиться в пределах 10-14 В. Если напряжение ниже, возможно, проблема в аккумуляторе или проводах.
4. Тестирование под нагрузкой: Если у вас есть возможность, проведите тестирование стартера под нагрузкой, чтобы убедиться в его надежности. Это можно сделать, запустив двигатель и проверив, как стартер справляется с нагрузкой.
Если стартер успешно прошел все проверки, можно считать, что установка завершена успешно. В противном случае, необходимо повторно проверить все соединения и детали, чтобы выявить возможные неисправности.
Вопрос-ответ
Втулки стартера ваз 2109 размеры?
Применяемость ВАЗ-2108, -2109, -2113, -2114, -2115 и модификации (в комплекте 2 шт.). Размеры втулок (dxDxH): 11, 9х23х19, 5 мм (1 шт.) 12х15х16 мм (1 шт.).
Почему стартер щелкает, но не крутит ВАЗ 2109?
Когда щелчков в момент запуска много (стартер трещит, но не крутит двигатель) — это явный симптом неисправности удерживающей катушки обмотки. Она оказывается не способна замкнуть сердечником силовые контакты («пятаки») стартера в момент, когда более мощная втягивающая катушка обмотки уже выключилась из работы.
Сколько стоит стартер ВАЗ 2109?
7 945 руб. Стартер ВАЗ-2108, -2109, -2113, -2115 редукторный.
Советы
СОВЕТ №1
Перед началом разборки стартера убедитесь, что аккумулятор отключен. Это предотвратит случайное замыкание и обеспечит вашу безопасность во время работы.
-
Читайте также:
СОВЕТ №2
Запоминайте порядок разборки деталей или делайте фотографии на каждом этапе. Это поможет вам правильно собрать стартер обратно и избежать путаницы с крепежами.
СОВЕТ №3
Используйте качественные инструменты и запчасти. Это не только упростит процесс замены втулки, но и повысит надежность работы стартера в будущем.
СОВЕТ №4
После завершения сборки обязательно проведите тестирование стартера. Убедитесь, что он работает без посторонних звуков и проблем, чтобы избежать повторной разборки.
