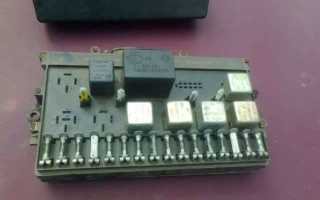

Блок предохранителей автомобиля ВАЗ 21099 обеспечивает надежную работу электрической системы, защищая компоненты от коротких замыканий и перегрузок. В статье рассмотрим предназначение блока предохранителей, его устройство и особенности замены отдельных предохранителей и всего блока. Эти знания помогут владельцам ВАЗ 21099 устранять неисправности и поддерживать автомобиль в исправном состоянии, что важно для безопасности на дороге.
Кратко о предназначении блока реле и предохранителей
Монтажный блок ВАЗ 21099 представляет собой центральный элемент, который объединяет ключевые участки электрических цепей, обеспечивая их необходимыми реле и предохранителями. Это устройство значительно упрощает процесс сборки и ремонта электрических систем, так как все проводные соединения и реле сосредоточены в одном месте, что облегчает их замену. При возникновении неисправности в электрооборудовании происходит увеличение тока в соответствующем узле, что может привести к короткому замыканию.
Провод, который передает ток к предохранителю, может перегореть и расплавиться. Это приводит к разрыву цепи и отключению устройства, что помогает сохранить его целостность. Таким образом, предохранители играют важную роль в защите основных компонентов от повреждений в случае короткого замыкания. На автомобилях ВАЗ 21099 часто используются термобиметаллические предохранители многоразового действия.
Эти предохранители состоят из парных пластин с серебряными контактами на концах. Их основное преимущество заключается в том, что при нагревании пластины изгибаются, размыкая контакт, а при остывании возвращаются в исходное положение, восстанавливая соединение. Благодаря этому предохранитель служит дольше, и его не нужно заменять после каждого замыкания. Обычно такие предохранители применяются для защиты фар.
Некоторые термобиметаллические пластины могут не возвращаться в исходное состояние после остывания. В таком случае владельцу автомобиля необходимо вручную нажать на кнопку после устранения причины короткого замыкания.
Предохранители обозначаются буквой F с порядковым номером, а приборы — символом К и соответствующим номером. Схема обозначения предохранителей выглядит следующим образом:
- F1 — отвечает за омыватель фар (10 А);
- F2 — аварийные огни и их реле-прерыватель (10 А);
- F3 — освещение в салоне и задние фары (10 А);
- F4 — реле обогрева заднего стекла, разъем для переносной лампы и прикуриватель (20 А);
- F5 — вентилятор охлаждения двигателя (в старых моделях блока) и сигнал клаксона (20 А);
- F6 — подъемники стекол (30 А);
- F7 — насос омывателя и освещение в бардачке (30 А);
- F8 и F9 — противотуманки (7,5 А);
- F11 — правая задняя фара и габаритные огни (7,5 А);
- F12 и F13 — фары ближнего света и правая фара (7,5 А);
- F14 и F15 — фары дальнего света слева (7,5 А);
- F16 — указатели поворота, генератор, индикатор уровня тормозной жидкости, датчик давления масла, датчик ручного тормоза, датчик уровня охлаждающей жидкости, автоматическое открытие дверей и защита карбюраторной воздушной заслонки (15 А).
Блок предохранителей автомобиля ВАЗ 21099 представляет собой ключевой элемент электрической системы, обеспечивающий защиту от коротких замыканий и перегрузок. Эксперты отмечают, что его конструкция достаточно проста, что облегчает диагностику и замену предохранителей. Важно, что блок расположен в доступном месте, что позволяет водителям быстро реагировать на возможные проблемы.
Специалисты также подчеркивают, что использование предохранителей с правильными характеристиками критично для надежной работы всех электрических компонентов автомобиля. Неправильный выбор предохранителей может привести к серьезным повреждениям системы. Кроме того, регулярная проверка состояния блока предохранителей и его контактов способствует предотвращению неисправностей и увеличивает срок службы автомобиля.
Как заменить отдельный предохранитель или весь блок
Прежде чем сменить один или несколько предохранителей, нужно четко изучить место их расположения. В этом случае вам поможет схема. Точная схема, как правило, указана на внутренней стороне крышки блока. Если она отсутствует, то подробное описание обозначений предохранителей можно найти в интернете. На схеме буква F и цифра обозначают принадлежность к определенному оборудованию, а символ А (Ампер) — обозначение силы тока в этом предохранителе.

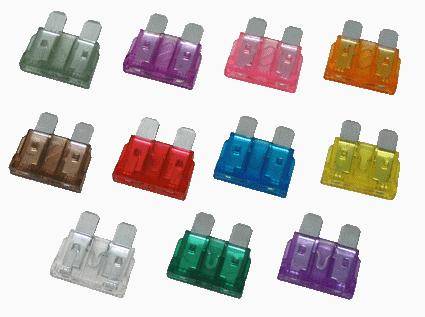

Для удобной замены предохранителей с разной силой тока их разбили на разные цветовые гаммы, и для каждого слегка разбирающегося автоэлектрика понятно, что красный предохранитель имеет силу в 10 Ампер, а зеленый — в 30 Ампер. Для замены предохранителей под рукой обязательно должна быть схема их расположения, если, конечно, мастер не знает ее наизусть. Прежде чем приступить к работе по замене, массу с аккумулятора обязательно скидывают.

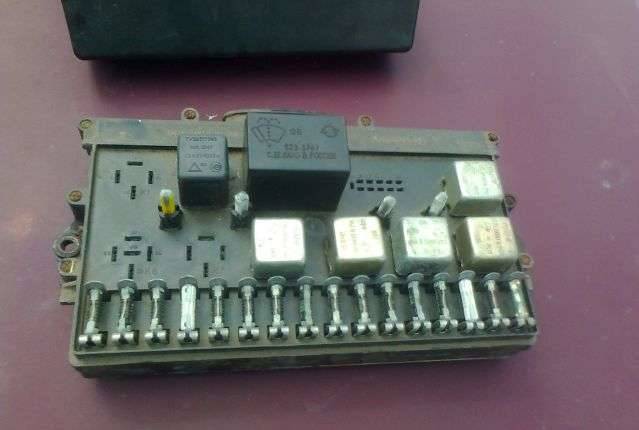

Если крышка блока давно не снималась, она могла расплавиться и прикипеть к основанию. Поэтому нужно быть готовым к тому, что она может сломаться, и необходимо действовать крайне аккуратно. Внутри черного ящика, как правило, находится пинцет, специально предусмотренный изготовителями для замены предохранителей. Им легко подцеплять и вынимать эти мелкие детали.
Читайте также:
Определить, где и какой предохранитель необходимо заменить, поможет та самая схема, изображенная на крышке блока или успешно найденная в интернете. Для полной замены блока необходимо открутить старую коробку и убрать Z-образные кронштейны. При этом желательно запоминать присоединение проводов (что куда идет) и затем в таком же сочетании присоединять их к новому устройству, полностью дублируя соединения на старом блоке.
В новых блоках обычно на вход и выход используются два разъема, которые очень близко расположены. Поэтому для профилактики короткого замыкания провода каждой ветки изолируют термоусадкой.
| Номер предохранителя | Защищаемая цепь | Номинал (А) |
|---|---|---|
| F1 | Фары дальнего света (левая) | 8 |
| F2 | Фары дальнего света (правая) | 8 |
| F3 | Фары ближнего света (левая) | 8 |
| F4 | Фары ближнего света (правая) | 8 |
| F5 | Габаритные огни (левая сторона), подсветка номерного знака | 8 |
| F6 | Габаритные огни (правая сторона), подсветка приборов | 8 |
| F7 | Очиститель ветрового стекла, омыватель ветрового стекла | 8 |
| F8 | Электродвигатель отопителя | 8 |
| F9 | Указатели поворота, аварийная сигнализация | 8 |
| F10 | Стоп-сигналы, звуковой сигнал | 8 |
| F11 | Прикуриватель, часы, плафон освещения салона | 8 |
| F12 | Обогрев заднего стекла | 16 |
| F13 | Электробензонасос, система зажигания (карбюратор) / ЭБУ (инжектор) | 16 |
| F14 | Резерв | — |
| F15 | Резерв | — |
| F16 | Резерв | — |
Интересные факты
Вот несколько интересных фактов о блоке предохранителей автомобиля ВАЗ 21099:
-
Структура и назначение: Блок предохранителей ВАЗ 21099 включает в себя несколько предохранителей, каждый из которых отвечает за определенные электрические цепи автомобиля, такие как освещение, система зажигания, стеклоподъемники и другие. Это позволяет защитить электрическую систему от коротких замыканий и перегрузок, что особенно важно для безопасности автомобиля.
-
Легкость доступа: В отличие от многих современных автомобилей, где блок предохранителей может быть труднодоступен, в ВАЗ 21099 он расположен в салоне, под панелью приборов. Это упрощает процесс замены предохранителей, что особенно важно для водителей, которые предпочитают самостоятельно обслуживать свой автомобиль.
-
Совместимость с другими моделями: Блок предохранителей ВАЗ 21099 имеет схожесть с блоками предохранителей других моделей ВАЗ, таких как ВАЗ 2108 и ВАЗ 2109. Это означает, что многие детали и предохранители могут быть взаимозаменяемыми, что облегчает поиск запчастей и ремонт для владельцев автомобилей этой марки.
Особенности старого и нового образцов
На автомобиле ВАЗ 21099 имеются два типа блоков предохранителей: старого и нового образца. Основное различие между ними заключается в конфигурации и расположении предохранителей. В старых моделях используются предохранители цилиндрической формы, в то время как в новых применяются флажковые (ножевые) предохранители. При переходе с одного блока на другой может возникнуть небольшая проблема: вентилятор охлаждения двигателя начинает работать в непрерывном режиме.
Как решить эту проблему? Сделать это можно самостоятельно. В моделях ВАЗ 21099 с карбюраторным двигателем достаточно извлечь черный провод, который идет к вентилятору, и черно-белый провод от индикатора его работы. Затем освободившиеся клеммы следует соединить с помощью проводника и подключить клемму от аккумулятора.
Для автомобилей ВАЗ 21099 с инжекторным двигателем, при замене старого блока на новый, необходимо установить дополнительное реле для системы охлаждения двигателя. Подробная схема установки этого реле представлена в различных руководствах по ремонту автомобилей ВАЗ 21099.
Советы по диагностике неисправностей, связанных с блоком предохранителей
Диагностика неисправностей, связанных с блоком предохранителей автомобиля ВАЗ 21099, является важным этапом в обслуживании и ремонте электрической системы автомобиля. Блок предохранителей отвечает за защиту электрических цепей от перегрузок и коротких замыканий, поэтому его исправность критически важна для надежной работы всех электрических компонентов автомобиля.
Первым шагом в диагностике является визуальный осмотр блока предохранителей. Необходимо проверить, нет ли видимых повреждений, таких как трещины, коррозия или обгоревшие участки. Также стоит обратить внимание на состояние предохранителей: они должны быть целыми, без обгоревших контактов и следов перегрева.
Если визуальный осмотр не выявил явных проблем, следующим шагом будет проверка целостности предохранителей. Для этого можно использовать мультиметр, установив его в режим проверки сопротивления. Сначала необходимо отключить аккумулятор, чтобы избежать короткого замыкания. Затем следует извлечь предохранитель из гнезда и проверить его на наличие обрыва. Если предохранитель сгорел, его необходимо заменить на новый с аналогичными характеристиками.
-
Читайте также:
Также важно проверить контакты блока предохранителей. Иногда причиной неисправностей могут быть окисленные или ослабленные контакты. Для этого можно использовать специальный очиститель контактов и, при необходимости, аккуратно подогнуть контакты для обеспечения надежного соединения.
Если после проверки предохранителей и контактов проблемы сохраняются, стоит обратить внимание на проводку, идущую от блока предохранителей к различным компонентам автомобиля. Необходимо проверить наличие повреждений изоляции, а также убедиться в отсутствии коротких замыканий. Для этого можно использовать тестер для проверки целостности проводов.
В случае, если все вышеперечисленные действия не помогли выявить проблему, рекомендуется обратиться к схеме электрической проводки автомобиля. Она поможет определить, какие цепи зависят от конкретного предохранителя и какие компоненты могут быть причиной неисправности.
Наконец, если диагностика не дала результатов, возможно, проблема кроется в самом блоке предохранителей. В этом случае может потребоваться его замена. При установке нового блока важно следовать рекомендациям производителя и убедиться, что все соединения выполнены правильно.
Таким образом, диагностика неисправностей блока предохранителей автомобиля ВАЗ 21099 требует внимательности и системного подхода. Правильная диагностика поможет избежать более серьезных проблем с электрической системой автомобиля и обеспечит его надежную работу.
