Схема блока предохранителей автомобиля ВАЗ 2110

В статье рассмотрим блок предохранителей автомобиля ВАЗ 2110: его устройство, схему подключения и информацию о монтажном блоке ВАЗ 21102 инжектор. Также представим список реле в основном и дополнительном монтажных блоках. Узнаете, как демонтировать блок предохранителей самостоятельно, что сэкономит время и деньги на ремонте. Это руководство поможет разобраться в электрооборудовании вашего автомобиля.

Устройство и демонтаж основной платы

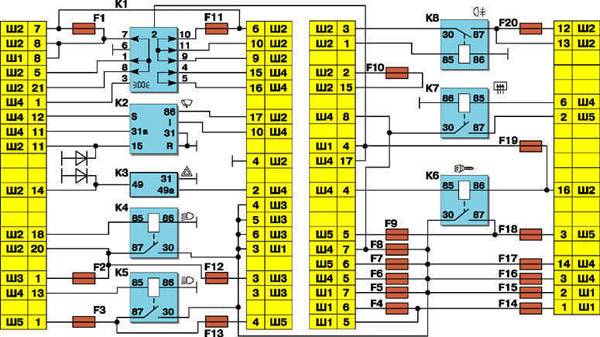

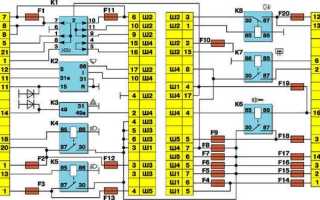

Схема монтажного блока автомобиля Лада 2110 с инжектором (фото 2) наглядно демонстрирует расположение реле и предохранителей на печатной плате. В верхней части блока находятся следующие реле (в порядке слева направо и сверху вниз):

1. Реле контроля исправности лампочек.
2. Реле управления стеклоочистителями.
3. Реле для мигания поворотников и аварийной сигнализации.
4. Реле включения ближнего света.
5. Реле включения дальнего света.
6. Резервное реле.
7. Реле обогрева заднего стекла.

Предохранители, расположенные в нижней части монтажного блока, защищают электрические цепи:

1. Ламп освещения панели приборов, номерного знака, багажника, габаритного освещения левой стороны и контрольного индикатора габаритов.
2. Ближнего света левой фары.
3. Дальнего света той же фары.

4. Правой противотуманной фары.

5. Электромоторов стеклоподъемников передних дверей.

6. Переноски.
7. Клаксона и электромотора вентилятора охлаждения двигателя.
8. Контактов реле обогрева заднего стекла и греющего элемента.
9. Обмотки реле обогрева заднего стекла, стеклоочистителей и омывателей лобового стекла и передних фар, а также клапана рециркуляции.
10. Запасного предохранителя.
11. Лампочки габаритного освещения правой стороны.
12. Ближнего света правой фары.
13. Дальнего света правой фары и контрольного индикатора дальнего света.
14. Левой противотуманной фары.
15. Блокировки багажника и электроподогрева сидений водителя и переднего пассажира.
16. Реле мигания поворотников и аварийной сигнализации, контрольного индикатора аварийной сигнализации.
17. Лампочек освещения стоп-сигналов, салона, замка зажигания и бортового компьютера.
18. Лампы бардачка, контроллера оборудования, прикуривателя.
19. Реле контроля исправности лампочек габаритов и стоп-сигналов, поворотников и их контрольного индикатора, блокировки дверей, лампочки заднего света, обмотки генератора, блока индикации бортовой контрольной системы, приборной панели и бортового компьютера.
20. Лампочек задних противотуманок.

Процесс демонтажа основного монтажного блока выполняется следующим образом:

1. Отсоедините минусовую клемму от аккумулятора.
2. Откройте крышку блока.
3. С помощью отвертки открутите один винт.
4. Вытяните панель на себя.
5. Отцепите колодки.
6. Открутите винты, фиксирующие кронштейны петель крышки, и снимите все элементы.

Эксперты отмечают, что схема блока предохранителей автомобиля ВАЗ 2110 играет ключевую роль в обеспечении надежности и безопасности электрической системы автомобиля. Правильное понимание расположения и назначения предохранителей позволяет водителям быстро реагировать на возможные неисправности. Специалисты рекомендуют регулярно проверять состояние предохранителей, так как их перегрев или повреждение могут привести к серьезным проблемам в работе электрооборудования. Также важно учитывать, что замена предохранителей должна производиться с соблюдением всех рекомендаций производителя, чтобы избежать короткого замыкания и других неприятностей. В целом, знание схемы блока предохранителей способствует более эффективному обслуживанию автомобиля и повышает уровень безопасности на дороге.

ТАЗОБУДНИ #3 / ВАЗ 2110 Кнопка блока предохранителей

Дополнительная панель

Дополнительный блок предохранителей, имеющий 3 реле и 3 предохранителя, предназначенных для управления системой впрыска топлива, расположен в правой боковой части центральной консоли (лучший доступ к нему — с места переднего пассажира). Дополнительная панель предохранителей содержит следующие реле (в порядке от моторного щита к рычагу КПП):

• зажигания;
• бензонасоса;
• вентилятора.

Дополнительный блок предохранителей содержит 3 предохранителя, защищающих следующие цепи (в порядке от моторного щита к рычагу КПП).

1. Контроллера и модуля зажигания.
2. Датчика скорости, датчика массового расхода воздуха, датчика подогрева кислорода и клапана продувки адсорбера.
3. Реле бензонасоса, самого электробензонасоса и форсунок.

Дополнительный блок предохранителей демонтируется следующим образом.

1. Сначала снимается минусовая клемма с контакта аккумуляторной батареи.
2. Затем при помощи отвертки откручивается правая боковая панель центральной консоли.
3. После этого откручивается несколько гаек, крепящих блок к консоли, и отсоединяются провода.

Монтаж осуществляется в обратной последовательности. При этом важно отметить, что сила тока в цепях, контролируемых дополнительным блоком, не превышает 15 Ампер.

Интересные факты

Вот несколько интересных фактов о схеме блока предохранителей автомобиля ВАЗ 2110:

1. Многофункциональность предохранителей: ВАЗ 2110 имеет предохранители, отвечающие не только за защиту электрических цепей, но и за работу различных систем автомобиля, таких как освещение, система зажигания и электроника. Это делает схему блока предохранителей важной для диагностики и устранения неисправностей.

2. Легкость доступа: Блок предохранителей в ВАЗ 2110 расположен в салоне автомобиля, что обеспечивает удобный доступ для замены предохранителей. Это особенно важно для водителей, которые могут самостоятельно решать проблемы с электрической системой без необходимости обращения в сервис.

3. Индивидуальная маркировка: Каждый предохранитель в блоке имеет свою маркировку, что упрощает процесс поиска и замены. На крышке блока предохранителей обычно указаны схемы и функции каждого предохранителя, что помогает избежать путаницы и ускоряет процесс ремонта.

Как НЕ НАДО покупать ЗАПЧАСТИ!!! БЛОК предохранителей ВАЗ 2110, 2111, 2112

Типы предохранителей и их назначение

Предохранители в автомобиле ВАЗ 2110 играют важную роль в защите электрических цепей от перегрузок и коротких замыканий. Они представляют собой устройства, которые разрывают электрическую цепь при превышении допустимого тока, тем самым предотвращая повреждение проводки и других компонентов автомобиля.

Существует несколько типов предохранителей, используемых в автомобиле ВАЗ 2110, каждый из которых имеет свои характеристики и назначение:

• Стеклянные предохранители — это традиционный тип предохранителей, который часто встречается в старых моделях автомобилей. Они имеют прозрачный корпус, что позволяет визуально контролировать их состояние. Однако стеклянные предохранители менее устойчивы к механическим повреждениям и могут быть менее надежными в условиях эксплуатации.
• Пластиковые предохранители — более современный вариант, который пришел на смену стеклянным. Они имеют более прочный корпус и могут быть выполнены в различных цветах, что облегчает идентификацию их номинала. Пластиковые предохранители также имеют более высокую устойчивость к воздействию влаги и коррозии.
• Микропредохранители — это компактные устройства, которые используются в современных автомобилях. Они занимают меньше места и обеспечивают высокую степень защиты. Микропредохранители часто используются для защиты электроники, таких как системы управления двигателем, мультимедиа и другие электронные устройства.
• Керамические предохранители — реже встречаются в автомобилях, но могут использоваться в некоторых специфических системах. Они обладают высокой температурной устойчивостью и могут использоваться в условиях повышенной нагрузки.

Каждый предохранитель имеет свой номинал, который указывает на максимальный ток, который он может пропустить без срабатывания. Номиналы предохранителей в ВАЗ 2110 варьируются от 5 до 40 ампер, в зависимости от защищаемой цепи. Например, предохранители с низким номиналом (5-10 А) обычно защищают цепи освещения, в то время как более высокие номиналы (20-30 А) могут использоваться для защиты систем, потребляющих больше энергии, таких как стартер или генератор.

Важно помнить, что при замене предохранителей необходимо использовать устройства с тем же номиналом, чтобы избежать перегрузки цепи и возможных повреждений. Также стоит регулярно проверять состояние предохранителей, так как с течением времени они могут выходить из строя, что может привести к неисправностям в работе электрооборудования автомобиля.

Вопрос-ответ

Предохранители и реле ВАЗ 2110 2111 2112 со схемами и описанием назначения

Как найти блок предохранителей в автомобиле ВАЗ 2110?

Блок предохранителей в ВАЗ 2110 находится под приборной панелью, с левой стороны от руля. Для доступа к нему необходимо снять крышку, которая обычно фиксируется зажимами или винтами.

Какие предохранители отвечают за основные электрические системы автомобиля?

В ВАЗ 2110 основные электрические системы, такие как фары, стеклоподъемники и система зажигания, защищены предохранителями, расположенными в верхней части блока. Обычно это предохранители с номерами 10, 15 и 20 ампер, но для точной информации стоит обратиться к схеме, размещенной на крышке блока предохранителей.

Как правильно заменить предохранитель в ВАЗ 2110?

Для замены предохранителя необходимо сначала отключить зажигание. Затем с помощью пинцета или специального инструмента аккуратно извлеките поврежденный предохранитель из гнезда и установите новый, соответствующий по номиналу. После замены проверьте работу системы, за которую отвечал предохранитель.

Советы

СОВЕТ №1

Перед тем как приступить к изучению схемы блока предохранителей, убедитесь, что у вас есть доступ к руководству пользователя вашего автомобиля. Это поможет вам лучше понять назначение каждого предохранителя и его расположение.

СОВЕТ №2

Регулярно проверяйте состояние предохранителей. Если у вас возникают проблемы с электрическими системами автомобиля, первым делом проверьте предохранители на наличие перегоревших. Это может сэкономить время и деньги на ремонте.

СОВЕТ №3

При замене предохранителей используйте только оригинальные или качественные аналоги, соответствующие спецификациям вашего автомобиля. Неправильные предохранители могут привести к повреждению электрической системы.

СОВЕТ №4

Запишите все изменения, которые вы вносите в блок предохранителей, например, замену или добавление новых предохранителей. Это поможет вам в будущем быстро ориентироваться в системе и избежать путаницы.
