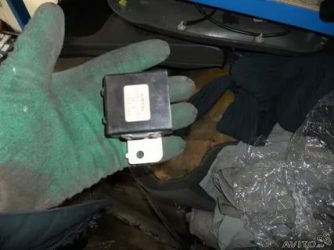

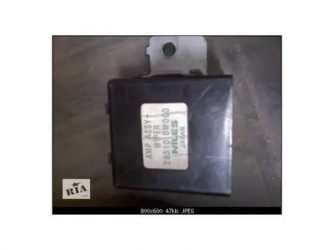

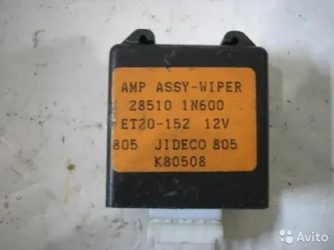

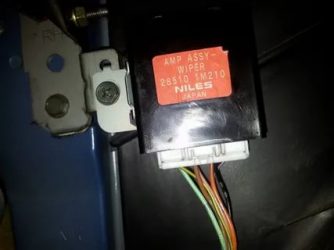

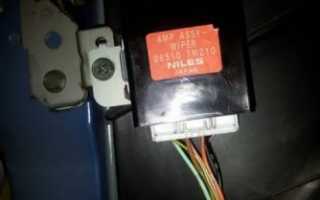

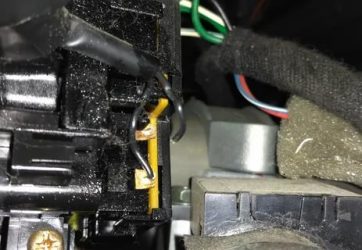

Реле дворников ниссан альмера классик где находится?

Ниссан альмера классик предохранители и блоки реле с описанием назначения. Предохранитель прикуривателя

Одни относят Nissan Almera Classic к третьему поколению альмера, другие к рестайлинговой модели 2 го поколения. В обоих вариантах есть своя правда. Так как она создана на платформе предыдущего поколения, но имеет доработанный кузов с маркировкой B10 и измененную систему подвески. Разрабатывалась специально для России. Годы выпуска: 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013. Мы предлагаем ознакомится с описанием блоков предохранителей и реле ниссан альмера классик, а так же их фотографиями, схемами и расшифровкой элементов.

Места расположения блоков

В данной модели предусмотрены 3 блока с предохранителями и реле. Основной находится в салоне, два других в моторном отсеке.

Схема

Блок в салоне альмера классик

Он расположен в панели приборов с левой стороны, за небольшим ящиком.

Схема

Описание

1	15А Электродвигатель отопителя
2	15А Электродвигатель отопителя
3	Резерв
4	10А Указатели поворота
5	10А Комбинация приборов и фонари света заднего хода
6	10А Анти блокировочная система тормозов
7	20А Стеклоочистители
8	10А Обогрев передних сидений
9	15А Топливный насос
10	10А Дополнительные потребители
11	20А Обогрев заднего стекла
12	Резерв
13	10А Фары
14	10А Форсунки системы впрыска топлива
15	10А Комбинация приборов, часы
16	15А Прикуриватель
17	10А Наружные зеркала заднего вида
18	10А Плафон освещения салона
19	15А Замки дверей
20	10А Стоп-сигналы
21	10А Автомагнитола
22	10А Система управления двигателем
23	10А Подушки безопасности
24	10А Кондиционер
25	10А Система управления автоматической коробкой передач
26	10А Система зажигания

За прикуриватель отвечает предохранитель номер 16 на 15А.

Реле лицевой части

1. реле стеклоподъемников;
2. реле заднего противотуманного фонаря;
3. реле центрального замка

Реле тыльной стороны

1. реле системы кондици­онирования;
2. 1-е реле зажигания;
3. 2-е реле за­жигания;
4. реле дополнительного оборудования.

Блок с предохранителями

Он расположен с левой стороны от аккумуляторной батареи.На крышке будет нанесена актуальная схема с описанием.

Общая схема

Назначение

1. Резерв
2. Резерв
3. Резерв
4. 15А Звуковой сигнал
5. 15А Дроссельная заслонка
6. 10А Габаритные огни
7. 10А Система управления двигателем
8. Резерв
9. 15А Катушки зажигания
10. 30А Цепь замка зажигания
11. 20А Антиблокировочная система тормозов
12. 20А Антиблокировочная система тормозов
13. 20А Антиблокировочная система тормозов
14. 65А 1-й главный предохранитель
15. Резерв
16. Резерв
17. 15А Обогрев ветрового стекла
18. 5А Антиблокировочная система тормозов
19. 10А Задний противотуманный фонарь
20. 20А Комбинация приборов
21. 15А Противотуманные фары
22. 15А Дальний свет фар
23. 15А Ближний свет фар
24. 100А Генератор
25. 30А 1-й электродвигатель вентилятора радиатора
26. 30А 2-й электродвигатель вентилятора радиатора
27. 30А Стеклоподьемник
28. Резерв
29. 65А 2-й главный предохранитель

Количество элементов и их номинал может отличатся от данной информации и зависит от года выпуска и электро оснащенности вашей альмеры классик.

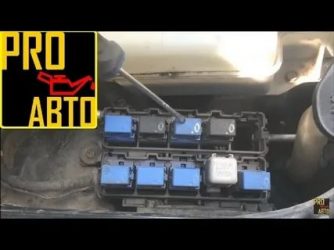

Блок с реле

Он находится возле правого крыла машины, рядом с бочком омывающей жидкости.

Фото — схема

Расшифровка

1	Реле ближнего света фар
2	Реле противоугонной сигнализации
3	Реле дальнего света фар
4	2-е реле вентилятора радиатора
5	Диагностический разъем ABS
6	1-е реле вентилятора радиатора
7	Реле звукового сигнала
8	Реле кондиционера
9	Реле автоматической коробки передач
10	3-е реле вентилятора радиатора

Предохранители и реле Ниссан Альмера Классик (B10)

Основная часть цепей питания электрического оборудования защищена предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.

Рассмотрены модели Ниссан Альмера Классика (Б10) 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска с бензиновым двигателем QG16DE (1.6 n. DOHC).

В моторном отсеке

Расположение компонентов: 1, 16, 26 — блоки предохранителей и реле.

Назначение предохранителей в блоке моторного отсека

№	Ток, А	Защищаемая цепь
1	—	Резервный
2	—
3	—
4	15	Звуковой сигнал
5	15	Дроссельная заслонка
6	10	Габаритные огни
7	10	Система управления двигателем
8	—	Резервный
9	15	Катушки зажигания
10	30	Цепь замка зажигания
11	20	Антиблокировочная система тормозов
12	20	Антиблокировочная система тормозов
13	20	Антиблокировочная система тормозов
14	65	1-й главный предохранитель
15	—	Резервный
16	—
17	15	Обогрев ветрового стекла
18	5	Антиблокировочная система тормозов
19	10	Задний противотуманный фонарь
20	20	Комбинация приборов
21	15	Противотуманные фары
22	15	Дальний свет фар
23	15	Ближний свет фар
24	100	Генератор
25	30	электродвигатель вентилятора радиатора №1
26	30	электродвигатель вентилятора радиатора №2
27	30	Стеклоподъемники
28	—	Резервный
29	65	2-й главный предохранитель

Назначение реле в большом монтажном блоке моторного отсека

№	Защищаемая цепь
1	реле ближ­него света фар
2	противоугонная сигнализация
3	реле дальнего света фар
4	реле вен­тилятора радиатора №2
5	разъем ABS
6	реле вентилятора радиатора №1
7	звуковой сигнал
8	кондиционер
9	реле АКПП
10	реле вентилятора радиатора №3

В салоне

Монтажный блок находится слева от руля, под панелью приборов.

Назначение предохранителей в блоке салона

№	Защищаемая цель	Ток, А
1	Электродвигатель отопителя	15
2	15
3	Резервный	—
4	Указатели поворота	10
5	Комбинация приборов и фонари света заднего хода	10
6	АБС	10
7	Стеклоочистители	20
8	Обогрев передних сидений	10
9	Бензонасос	15
10	Дополнительные потребители	10
11	Обогрев заднего стекла	20
12	Резервный	—
13	Фары	10
14	Форсунки системы впрыска топлива	10
15	Комбинация приборов, часы	10
16	Предохранитель прикуривателя Альмера Классик	15
17	Наружные зеркала заднего вида	10
18	Плафон освещения в салоне	10
19	Замки дверей	15
20	Стоп-сигналы	10
21	Магнитола	10
22	Система управления двигателем	10
23	Подушки безопасности	10
24	Кондиционер	10
25	Система управления АКПП	10
26	Система зажигания	10
Реле на фронтальной стороне блока
1	стеклоподъемники
2	задний противотуманный фонарь
3	центральный замок
Реле на обратной стороне блока
1	система кондиционирования
2	зажигание №1
3	зажигание №2
4	дополнительное оборудование

Материалы по теме

Предохранители Ниссан Альмера классик: где находятся, замена

Электрическая цепь Ниссан Альмера Классик скомпонована по типу однопроводной схемы: положительный вывод всех потребителей энергии подключен к кузову, отрицательный выведен на «массу». Питание узлов и механизмов во время движения автомобиля происходит от генератора, при неработающем двигателе – от аккумуляторной батареи.

Управление всеми контурами цепи осуществляется через монтажные блоки с реле и предохранителями, которые предназначены для защиты от коротких замыканий и скачков напряжения сети во время включения системы зажигания.

Всего на Альмере Классик установлено три блока, каждый из которых отвечает за работу определённого контура и обеспечивает питание элементов по многопроводной схеме.

Устройство монтажных блоков предохранителей

• Монтажный блок в салоне под приборной панелью. Защищает основные цепи потребителей: фары, габаритные огни и поворотники, кондиционер, освещение салона, центральный замок и противоугонный комплекс, и.т.п.
• Монтажный блок в подкапотном пространстве (моторный отсек). Предназначен для защиты цепей ЭСУД, различных системных датчиков, ABS и ESP, генератора.
• Дополнительный блок с реле. Контролирует работу мощных потребителей энергии.

Каждая цепь к определённому узлу имеет различные параметры значений номинальной силы тока, выраженной в Амперах.

При замене предохранителей, либо плавких вставок, реле учитывают номинал и назначение элементов цепи.

Расположение блоков и назначение предохранителей и реле

Основной монтажный блок с реле на Ниссан Альмере Классик находится с левой стороны под приборной панелью.

Для доступа к блоку необходимо открыть нижнюю панель и снять крышку.

Блок оснащён трёхконтурным реле и 26-ю предохранителями – в зависимости от поколения Альмеры, года выпуска и комплектации (наличию дополнительного оборудования) количество предохранителей может быть меньше или больше. Для подключения новых потребителей предусмотрены резервные гнёзда и разъёмы с электропроводкой.

Назначение предохранителей и реле по типу цепи

Дополнительное реле находится с задней стороны монтажного блока и предназначено к подключению более мощных цепей.

 Назначение контуров дополнительного реле

Второй монтажный блок и реле в моторном отсеке расположено справа от двигателя и около аккумуляторной батареи. При работе с электрикой автомобиля необходимо выключить систему зажигания и АКБ, сняв клемму «минус».

Рекомендации по диагностике электрооборудования

Основные причины сбоев в работе электрики автомобиля: нарушения контактов в цепях, окисление клемм на разъёмах, выход из строя реле и перегорание предохранителей, либо плавких вставок. Симптомы нарушений могут быть разные – от коротких замыканий при повреждении изоляции до отключения приборов, узлов (одного или нескольких сразу) и отказа запуска двигателя. Серьёзные неполадки в электроцепи с мощными потребителями могут вызывать возгорание проводки и приводить к пожару, поэтому при обнаружении даже незначительных сбоев важно диагностировать всю электроцепь.

Поиск причины неисправности начинают с установления работоспособных элементов методом исключения до обнаружения неработающего узла (реле или сгоревшего предохранителя). Если не работают несколько потребителей, то возможно нарушение контакта на «массу», так как все они могут подключаться через одну цепь.

Для выявления проблем в цепях используют специальное диагностическое оборудование: вольтметр, тестер, набор соединительных проводов с зажимными клеммами типа «крокодил», либо пробник с индикатором и контрольную лампочку 12 В. Перед проверкой внимательно изучают схему и проводят тест на наличие напряжения, начиная от источника питания до разъёма блока предохранителей, проверив пред этим целостность плавких вставок.

Вид неисправного предохранителя и сгоревшей плавкой вставки

Проверка напряжения цепи:

• Один провод тестера подключают к клемме «минус» аккумулятора или выводят на кузовную часть автомобиля.
• Второй провод тестера закрепляют с помощью зажимных клемм к точке контакта проверяемой цепи, которая должна быть как можно ближе к гнезду разъёма предохранителя – электропроводку проверяют по всей длине.
• При исправной проводке контура лампочка индикатора загорается, далее проверяют остальные цепи и реле.

Тест цепи на короткое замыкание:

• Предохранитель вынимают из гнезда и подключают один провод тестера непосредственно к контакту в разъёме.
• Вместо предохранителя к разъёму подключают контрольную лампу, либо пробник с индикатором.
• Второй провод тестера выводят на «массу».
• Напряжение в цепи должно отсутствовать.
• Далее необходимо аккуратно подёргать проводку цепи по всей длине: если лампа (или индикатор на пробнике) начинает мигать, то на данном участке есть повреждение изоляции, которое вызывает короткое замыкание. Проводку в этом случае меняют на новую по всей длине контура цепи.

Проверка контактов «на массу»:

• Снять клеммы с аккумуляторной батареи.
• Один провод пробника подключают к автономному источнику питания 12В.
• Второй провод подсоединяют к контакту на разъёме «масса»: если индикатор или контрольная лампа горит, то контакт на «массу» работает нормально.

Обрыв, нарушение изоляции или контактов обнаружить визуально практически невозможно – иногда простое подёргивание проводки восстанавливает работу цепи, однако это является признаком нарушения и при дальнейшей эксплуатации обязательно вызовет отказ элемента в электрооборудовании.

При замене предохранителей важно соблюдать главное условие – номинальное значение в амперах должно всегда соответствовать номинальной силе тока в цепи, которая указана на гнезде монтажного блока, а также на самом предохранителе.

Предохранители Nissan Almera Classic

Электрическая цепь Ниссан Альмера Классик скомпонована по типу однопроводной схемы: положительный вывод всех потребителей энергии подключен к кузову, отрицательный выведен на «массу». Питание узлов и механизмов во время движения автомобиля происходит от генератора, при неработающем двигателе – от аккумуляторной батареи.

Управление всеми контурами цепи осуществляется через монтажные блоки с реле и предохранителями, которые предназначены для защиты от коротких замыканий и скачков напряжения сети во время включения системы зажигания.

Всего на Альмере Классик установлено три блока, каждый из которых отвечает за работу определённого контура и обеспечивает питание элементов по многопроводной схеме.

Где предохранитель на прикуриватель на ниссан альмера классик

Если в вашем автомобиле возникла какая-либо неисправность, связанная с электрооборудованием, то, в первую очередь, следует начать проверку блока предохранителей (далее — БП). Этот материал поможет вам узнать, где расположены предохранители Ниссан Альмера Классик, за что они отвечают и как правильно произвести их проверку и замену.

На схеме отмечены места, где в Ниссан Альмера классик n16 находятся блоки плавких устройств

Расположение и электросхема

В автомобиле Ниссан Альмера классик n16 находится несколько блоков предохранителей, отвечающих за функционирование электрического оборудования. Один из них расположен в салоне авто, о другие два — в моторном отсеке. На лицевой стороне БП, находящемся в салоне транспортного средства, установлено несколько плавких предохранителей (далее — ПП) и реле. С другой стороны устройства находится еще три основных реле.

В моторном отсеке находятся два БП. В одном из них расположены реле, а в другом — только плавкие устройства. Ниже представлены схемы всех трех блоков, а также описание предохранителей в них.

БП в салоне

Схема расположения плавких предохранителей на БП, установленном в салоне автомобиля

За что же отвечают эти элементы? Ниже приведена таблица с обозначением каждого ПП.

Таблица обозначения каждой детали блока, расположенного в салоне авто

Также вы могли заметить несколько реле, предназначение которых не описано в таблице. Их следует выделить отдельно, так как реле предназначены для более мощных потребителей напряжения.

Номер	Предназначение
R1	Этот компонент обеспечивает работоспособность ламп фар головного света, то есть оно отвечает как за ближний, так и за дальний свет.
R2	Второй по номеру компонент обеспечивает функционирование дроссельной заслонки. При его выходе из строя работа авто будет некорректной или невозможной.
R3	Отвечает за функционирование электрических стеклоподъемников.
R4	Обеспечивает работоспособность ламп задних противотуманных огней.

Что касается устройства под номером 22, отвечающего за работоспособность прикуривателя. В моделях Ниссан Альмера классик n16 выход из строя прикуривателя является часто встречаемой проблемой. Ее даже можно назвать болезнью, поскольку с этой неисправностью сталкиваются многие автомобилисты.

Если вы заметили, что прикуриватель не работает, то для начала проверьте работоспособность предохранителя. Возможно, проблема заключается именно в нем. Однако, многие автовладельцы эксплуатируют свой прикуриватель в качестве источника питания для различных потребителей электроэнергии. В частности, это могут быть видео-регистраторы, специальные освежители воздуха, DVD-проигрыватели и ноутбуки.

Разумеется, даже с преобразователем напряжения прикуриватель просто не в состоянии справиться с такой задачей. Так что если из строя вышел именно ПП, то можете считать, что вам повезло. В противном случае вам придется менять прикуриватель, еще хуже, если из-за этого перегорит сам монтажный блок.

Как вы помните, в начале статьи мы упомянули о том, что с обратной стороны БП, который находится в салоне авто, также есть несколько реле. Если блок полностью демонтировать, то реле будут выглядеть примерно так, как показано на фото.

Три реле, расположенные с обратной стороны монтажного БП в салоне авто

Номер	Предназначение
R1	Обеспечивает функционирование катушки зажигания. При выходе его из строя старт мотора будет невозможен.
R2	Отвечает за работу нагнетателя двигателя.
R3	Это устройство обеспечивает работу дополнительных питателей напряжения, то есть, по сути, всех электроаксессуаров.

БП в моторном отсеке

Сначала рассмотрим схему и описание БП с плавкими устройствами, который находится в моторном отсеке между аккумулятором и двигателем.

Схема БП, расположенного в подкапотном пространстве, между аккумуляторной батареей и двигателем внутреннего сгоранияОписание компонентов БП, установленного в моторном отсеке, между аккумуляторной батареей и двигателем

Далее будет описана схема монтажного блока с реле, который установлен там же, в моторном отсеке, только слева от двигателя, если стоять лицом к капоту.

Схема реле, установленных в блоке, который находится в подкапотном пространстве, слева от двигателя

Номер	Предназначение
R1	Отвечает за работу третьего реле вентилятора радиатора охладительной системы.
R2	Без этого элемента будет невозможна работа ламп передних противотуманных фар.
R3	Этот компонент отвечает за функционирование кондиционера.
R4	Реле сигнала рулевого колеса.
R5	Также обеспечивает работоспособность вентилятора радиатора.
R6	Отвечает за функционирование всех фар и света в салоне транспортного средства.
R7	От этого реле зависит работа стартера.

Предохранители и реле в Nissan Almera N16

Всего в машине — 2 блока с предохранителями и 1 блок реле. Данные схемы и расположение подходит только для кузова — N16 выпуск с 2000, 2001, 2002, 2003, 2004, 2005 и 2006 г.

0:280

1:785

Блок в салоне включает в себя несколько предохранителей и реле. С обратной стороны этого блока расположены еще 3 важных реле. Под капотом размещены остальные два. В одном находятся только реле в другом только предохранители. В схеме и таблицах приведено точное описание всех блоков. Расположение блоков и расшифровка их предохранителей.

1:1413

1. Блок предохранителей в салоне

1:1477

Для доступа к нему открываем водительскую дверь, в нижней панели слева открываем мини бардачок, он же крышка от блока. Вытаскиваем весь карман из панели.

1:1760

2:2265

3:504

Фотографии блоков из разных машин для сравнения положения предохранителей.

3:647

4:1152

5:1657

Схема первого блока с нумерацией для таблицы ниже

5:1752

1 — 10А Зеркала 2 — 10А Лампы стоп-сигналов 3 — 15А Электророзетка 4 — 7,5А Под дополнительную электрику 5 — 000 Аварийная сигнализация и поворотники 6 — 10А Под дополнительную электрику 7 — 20А Обогрев заднего стекла 8 — 10А Кислородный датчик 9 — 10А Дополнительный электропакет 10 — 10А Электропакет 11 — 10А Контроллер АКПП 12 — 10А Электропакет (т.е.

все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка) 13 — 10А Лампа салона 14 — 15А Электромотор вентилятора салона(обогреватель/кондиционер) 15 — 10А Кондиционер 16 — 15А Электромотор вентилятора салона(обогреватель/кондиционер 17 — 10А Система впрыска топлива 18 — 10А Подушки безопасности 19 — 20А Дополнительный электропакет 20 — 10А Контроллер двигателя 21 — 10А Сигнал запуска 22 — 15А Прикуриватель 23 — —- Не используется 24 — 20А Дополнительный электропакет 25 — 20А Очиститель ветрового стекла 26 — 7,5А Под дополнительную электрику 27 — 15А Омыватель переднего и/или заднего стекла (на подрулевой переключатель) 28 — 15А Омыватель заднего стекла 29 — 15А Бензонасос 30 — 10А Спидометр, тахометр, указатели температуры и уровня топлива 31 — 10А ABS 32 — 10А Резерв 33 — 15А Резерв 34 — 20А Резерв

5:4018

Реле

5:13

R1 Реле фар головного света R2 Реле управления дросельной заслонкой R3 Реле стеклоподъемников R4 Реле задних противотуманных фар

5:259

На обратной стороне салонного блока, если вытащить его полностью, будет пластина с 3-мя реле.

5:431

6:936

Фото и схема дополнительной пластины

6:1008

R1 Реле зажигания R2 Реле двигателя нагнетателя R3 Реле дополнительного оборудования (электро-аксессуаров)

6:1211

2. Блок предохранителей в моторном отсеке

6:1292

Необходимо открыть капот и открыть крышку блока с условными обозначениями. Этот блок расположен справа от мотора — рядом с аккумулятором.

6:1550

Несколько фото открытых блоков с разных машин — для сравнения.

6:1669

7:2174

8:504

Расположение второго и третьего блоков под капотом

8:602

9:1107

Схема с обозначениями для таблицы с расшифровкой

9:1201

А 100А Генератор (ALTernator)(зарядка на батарею) В 40А электростеклоподъемники С 40А регулятор охлаждающих вентиляторов D 40А регулятор охлаждающих вентиляторов E 30А для дизелей F 60А для дизелей G 80А для дизелей H 80А главный источник питания, цепь заземления I 50А ABS J 30А к выключателю зажигания от аккумулятора К 30А ABS/ESP L 30А ESP М 30А Омыватель фар 32 20А Омыватель заднего стекла 33 15А Противотуманные фары 34 15А Электропривод и реле электропривода дроссельной заслонки 35 15А Фары, система включения ближнего света в дневное время 36 15А Фары, система включения ближнего света в дневное время 37 10А Задний противотуманный фонарь 38 10А Габариты, освещение номерного знака 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи) 40 15А , навигация, ЖК-дисплей 41 10А Система управления двигателем 42 10А Катушка зажигания 43 15А Не используется 44 10А Не используется

9:2868

3. Блок реле в моторном отсеке

9:58

Расположен у правого крыла, рядом с бачком омывающей жидкости.

9:176

10:681

11:1186

Схема третьего блока с реле

11:1240

R1 3-е реле вентилятора радиатора (25221E) R2 Передние туманки ПТФ (25224QA) R3 Реле кондиционера Е6 (25224D) R4 Реле звукового сигнала (25620) R5 Реле вентилятора радиатора (25224J) R6 Фары, свет (25224А) R7 Стартер (25224G)

11:1612

12:2117

Как выглядят исправный и перегоревший предохранители

12:102

Думаю, данная запись необходима всем владельцам Almera N16.

12:206

12:242

следующая статья:

Список, коды запчастей и расходных материалов для Nissan Almera N16

Коды запчастей и расходных материалов. Nissan Almera UK MAKE (N16Е) 1.8-2005

Автокосметика LN2502. Средство для раскоксовывания

13:1102 22407

Ниссан Альмера где находится блок предохранителей

Блок предохранителей на Ниссан Альмера с 2013 года находится в салоне с водительской стороны под пластиковой крышкой.

Для замены предохранителя вам понадобится:

• Плоская отвертка
• Щипчики либо пинцет

Для снятия пластиковой крышки необходимо просто поддеть ее отверткой.

За работу прикуривателя отвечает: предохранитель класса — mini, номиналом 15 А. Стандартная окраска предохранителя синяя.

Достаньте старый предохранитель при помощи щипцов либо пинцета и установите новый. Сборка производится в обратной последовательности.

Так же полезным будет статья: Лампы устанавливаемые на Ниссан Альмера g15

Процесс снятия и замены

Процедура демонтажа и установки новых ПП не несет в себе ничего сложного. Нужно просто быть немного внимательным и понимать, к чему может привести короткое замыкание.

Худшим следствием замыкания может стать возгорание и, как результат, пожар.

Поэтому настоятельно не рекомендуем вам использовать самодельные предохранители, поскольку это не надежно с точки зрения безопасности.

На рисунке показано, как определить рабочий и нерабочий ПП.

Также обратите внимание на то, как должны выглядеть рабочие и сгоревшие ПП. В большинстве случае это можно определить визуально, поэтому трудностей данная процедура также не должна вызвать. Но бывают ситуации, когда ПП вышел из строя, а плавкая нить выглядит, как новая. В этом случае нужно действовать «методом тыка». То есть в гнездо, где, как вы думаете, стоит нерабочий ПП, установить рабочую деталь.

Рассмотрим процесс смены ПП на примере блока, установленного в салоне транспортного средства. В случае с монтажными БП, которые находятся в моторном отсеке, процесс смены будет идентичным.

Приступим:

1. Для начала откройте капот и отключите аккумулятор. Все работы по замене ПП или непосредственно блока необходимо выполнять при выключенном АКБ.
2. Откройте крышку элемента, за которой установлен сам БП.
3. Произведите осмотр компонентов устройства с целью определить вышедший из строя ПП.
4. При помощи щипцов извлеките сгоревший ПП и установите на его место новый.
5. Закройте обратно крышку БП и не забудьте подключить аккумулятор.

Найдите БП, установленный в вашем авто. На фото стрелкой показано его расположения в салоне.

Откройте декоративную крышку, за которой установлен БП.

Извлеките сгоревший ПП и установите на его место новый.

Правильная замена плавких вставок

Перед заменой предохранителей отсоедините минусовую клемму аккумулятора.

Перед осуществлением замены защитных устройств Альмера Классик понадобится демонтировать старый элемент и убедиться в его непригодности. Для этого используются специальные пластиковые щипцы. В большинстве случаев, повреждения плавкой вставки видны невооружённым глазом. В редких случаях требуется прозвонка с помощью мультиметра. Также понадобится приобрести новый предохранитель или реле. Необходимо подобрать соответствующий номинальный ток изделия. Он прописывается на самом компоненте, либо определяется по цветовой гамме. Замена производится в следующем последовательности:

Предохранитель плохого качества может стать причиной пожара

Предохранители Almera Classic

› Almera › Almera Classic

За правильное и безопасное функционирование электрических приборов Альмера Классик отвечают предохранители и реле. При этом каждый компонент имеет установленный номинал по току и смонтирован в отдельном монтажном комплекте. Рассмотрим, где находятся и зону действия отдельных защитных устройств. Также разберемся, как правильно их заменить.

Блок предохранителей в салоне

Реле на обратной стороне блока предохранителей салона

Монтажный блок салона Альмера Классик имеет самое распространенное место установки, в пространстве под рулём ближе к двери водителя. Смонтирован в специализированном бардачке. При необходимости замены дополнительных реле, понадобится извлечь блок из посадочного места, так как они установлены с тыльной части и обеспечивают функционирование следующих устройств:

• 1 – комплекса кондиционирования;
• 2, 3 – зажигания;
• 4 – вспомогательных электрических механизмов.

Блок предохранителей Альмера Классик в салоне

Лицевая сторона салонного монтажного блока состоит из следующих устройств с плавкими вставками (большая часть которых имеет номинальный ток 10А – 4, 5, 6, 8, 10, 13, 14, 15, 17, 18, 20-26):

• 1, 2 – электрический мотор комплекса отопления (15А);
• 3, 12 – резерв;
• 4 – поворотники;
• 5 – лампочка заднего хода, освещение панели приборов;
• 6 – ABS;
• 7 – дворники (20А);
• 8 – подогрев кресел переднего ряда;
• 9 – топливный насос (15А);
• 10 – вспомогательные приемники;
• 11 – обогрев заднего стекла (20А);
• 13 – фары;
• 14 – форсунки комплекса подачи топливной смеси;
• 15 – часы, приборная панель;
• 16 – предохранитель прикуривателя (15А);

Блок предохранителей Альмера Классик в салоне

• 17 – обогрев и регулировка внешних зеркал;
• 18 – освещение внутреннего салонного пространства;
• 19 – центральный замок (15А);
• 20 – салонные фонари;
• 21 – мультимедиа;
• 22 – ЭБУ силового агрегата;
• 23 – подушки безопасности;
• 24 – кондиционер;
• 25 – АКПП;
• 26 – зажигание.

Также на наружной поверхности установлены релейные устройства для обеспечения работы:

• 1 – стеклоподъёмников;
• 2 – задней противотуманки;
• 3 – центрального замка.

Реле на лицевой стороне блока расположены правее, номера им присвоены сверху вниз

Предохранители и реле под капотом Альмера Классик

В моторном отсеке Альмера Классик смонтированы комплекты предохранителей и реле. Первый непосредственно у аккумулятора в левой части и состоит из следующих элементов (в основном с номинальным током в 15 Ампер – 4, 5, 9, 17, 21, 22, 23):

Расположение блоков предохранителей под капотом

• 1, 2, 3, 8, 15, 16, 28 – резерв;
• 4 – сигнал;
• 5 – регулятор дроссельной заслонки;
• 6 – габариты (10А);
• 7 – электронный блок управления силовым агрегатом (10А);
• 9 – катушки зажигания;
• 10 – замок зажигания (30А);
• 11, 12, 13 – ABS (20А);
• 14, 29 – первый и второй основной защитный элемент (65А);
• 17 – обогрев лобового стекла;
• 18 – ABS (5А);
• 19 – задняя противотуманка (10А);
• 20 – приборная панель (20А);
• 21 – передние противотуманки;
• 22, 23 – дальний и ближний свет;
• 24 – реле генератора (100А);
• 25, 26 – вентиляторы охлаждения радиатора (30А);
• 27 – стеклоподъёмники (30А).

Номера предохранителей в блоке моторного отсека

Релейная часть моторного пространства смонтирована у правого крыла Альмеры Классик. В ее состав входят следующие реле:

• 1, 3 – ближнего и дальнего света;
• 2 – комплекта для предотвращения угона;
• 4, 6, 10 – вентиляторов охлаждения радиатора;
• 5 – разъёма для диагностики антиблокировочной системы тормозов;
• 7 – сигнала;
• 8 – кондиционера;
• 9 – АКПП.

Номера реле в блоке под капотом

Стеклоочистители ниссан альмера

Трудно представить, как передвигаться на транспорте в непогоду, если бы не были придуманы стеклоочистители для ниссан альмера. Они удаляют грязь и капли от атмосферных осадков с лобового стекла автомобиля.

Машина обязательно оснащается  подобными элементами — нормативные требования. Если же подозревается поломка, то необязательно обращаться в автосервис. Сэкономить время и денежные средства поможет полная информация о функционале такого конструктива.

Стеклоочистители на ниссан альмера в новой комплектации

Конструкция проста. Она имеет три составляющие:

• узел для крепления;
• блок прижимной;
• щетки стеклоочистителя ниссан альмера.

Под первым пунктом понимается специальный механизм съемного типа. Он включает в себя штифт с креплениями. Детали прикреплены друг к другу специальным адаптером — у каждого производителя собственный, но определяющий, насколько надежна конструкция в целом. По-другому её называют трапецией.

Конструкция стеклоочистителя на ниссан(схема)

Принцип работы трапеции заключается в рычаге — после поворота на одном концещетка сделает заданные движения на другом (или влево, или направо). Частота тоже регулируется — для этого есть переключатель, расположенный на рулевой колонке. Этот механизм приводится в действие при помощи электромотора.

Прижимной блок представляет собой дуговую систему, в которой детали соединены между собой. Их количество разное (зависит от размера щеток стеклоочистителя nissan almera classic). Изготавливают дуги как из металла, так из пластика (в первом случае обязательны пластиковые или резиновые вставки, способные предотвратить попадание внутрь элемента грязи и пыли).

Сами же щетки стеклоочистителя альмера классик сделан из резины. Это подходит для удаления грязи и влаги со стекла. При изготовлении соблюдаются жесткие требования: такие элементы гибкие и жесткие одновременно.

Важно ориентироваться на размер щеток стеклоочистителя ниссан альмера н16.

Показатели длины для штатных (заводских) дворников следующие:

• у водительской щетки стеклоочистителя ниссан альмера классик — 55 см;
• у пассажирской щетки стеклоочистителя ниссан альмера н16 она может быть равна 41 см (длиннее этого варианта поставить не получится).

Щетки стеклоочистителя nissan almera classic: правила замены

Щетки стеклоочистителя nissan almera сделаны из резины — такой материал быстро изнашивается. Это логично после многомесячной работы по удалению затевающих обзор осадков с лобового стекла. Замена щетки стеклоочистителя на ниссан альмера классик настолько легкий процесс, что грех не попробовать сделать его самостоятельно.

вот так выглядят щетки стеклоочистителя ниссан альмера

Тем более, что инструкция к мероприятию проста:

1. Следует выяснить, какая часть системы нуждается в замене. Сами «дворники» состоят из нижнего рычага (он вытягивается из нижней части ветрового стекла), лезвия из металла и резиновой щетки. Если речь идет о плохом очищении, иногда меняют саму «резинку».
2.  Со старых лезвий снимаются точные размеры — мерки помогут приобрести точные аналоги. Размер щеток стеклоочистителя ниссан альмера классик неодинаков для левого и правого вариантов (один их них будет короче другого).
3.  Чтобы установить новые «дворники», поднимают металлический рычаг. Он должен быть зафиксирован прямо и перпендикулярно по отношению к лобовому стеклу. Здесь важно проявлять осторожность — следить, чтобы рычаг не упал с пружины (в этом случае он может повредить лобовое стекло).
4.  Как отсоединить старые щетки стеклоочистителя на ниссан альмера n16? Он крепится благодаря небольшому пластиковому зажиму. Достаточно легко нажать на него, чтобы освободить щетку от ручки. Иногда роль крючка выполняет защелка. Теперь будет достаточно легко вытащить неисправную деталь.
5.  Новые щетки стеклоочистителя на ниссан альмера легко вставляются в обратном порядке. Достаточно просто вставить деталь в зажим и дождаться характерного щелчка.

Есть ли какие-нибудь рекомендации по покупке новых деталей? Опытные фанаты этой марки рекомендуют к покупке щетки стеклоочистителя для ниссан альмера g15 финские, как самые лучшие и качественные в свой категории.

В каких случаях понадобится замена щетки стеклоочистителя для ниссан альмера классик?

Чтобы понять, что детали системы уже нуждаются в замене, достаточно будет своевременного внимательного осмотра. Важно обращать внимание на такие моменты:

1. Присутствие трещин. Это происходит опять же по временным причинам, когда материал со временем становится жестким. Такими «способностями» обладает погода в жаркой климате. При потере эластичности пришло время для замены.
2. Разводы на лобовом стекле. Из-за этого ухудшается видимость, что особенно опасно в дождливое время.

В каких же случаях потребуется замена щеток стеклоочистителя?

В некоторых случаях причину нужно искать в другом исходнике. Понадобится не замена, а работы иного плана, если:

1. Движения самих щеток напоминает эпилептический припадок (а начинаться все может с простого подергивания). Здесь возможная проблема скрыта в электрической составляющей системы. Здесь явно прослеживаются две возможные причины — провод, идущий с переключателя под рулем или на редукторе трапеции отошли контакты.
2. «Дворники» начинают работать только на супербыстром или обычном режиме (прерывистый исключается).
3. «Заедание» рычага включения брызгания жидкости на стекло. Режим не выключается даже путем отключения режима «на ходу».
4. Деталь перестает работать в прерывистом режиме во время дождя.

Все приведенные аспекты указывают на одно — пора познакомиться с электронной начинкой переключателя. Здесь уже пригодятся некоторые познания в этой области.

Реле стеклоочистителя ниссан альмера: разбираемся с нарушением переключением режимов

Реле стеклоочистителя ниссан альмера, действительно, является «ответственным» за проблемы с переключением режимов. Оно представляет собой простую электрическую схему, через которую работает и моторчик стеклоочистителя ниссан альмера.

Реле щеток стеклоочистителя ниссан

Проблемы можно решить следующим образом:

1. Отставший от рулевой колонки переключатель можно приварить на место при помощи простой пайки.
2. Если же на редукторе от трапеции отошли контакты, то её необходимо будет снимать. Чтобы сделать это отключается минусовая клемма, потом снимаются поводки у дворников, отделяется жабо и уже можно вынимать трапецию. Именно на ней находятся мотор стеклоочистителя ниссан альмера и редуктор. Достаточно снять держащуюся на трех болтах крышку с него, как проблема становится очевидной — возможно, подогнулась одна из трех медных ножек (остается выправить её и аккуратно, стараясь не задеть контакты смазкой, собрать все в обратном порядке).
3. В том случае, когда дворники работают постоянно при включенном зажигании, функционируют несвоевременно и прочие похожие моменты, нужно «грешить» на микросхему управления, отвечающую за прерывистый режим работы. Она также включает стеклоочистители при включении омывателя. Как у переднего, так и у заднего стекла моторчик стеклоочистителя ниссан альмера заводится именно с этой схемы. Включение дворника происходит в том случае, если разъем намочен. В этом случае оба вывода для «дворников» необходимо перетянуть к +12 при помощи резисторов величиной 1 кОм.
4. Проблемы могут возникать и в том случае, когда в реле стеклоочистителя ниссан альмера н16 приплавились контакты. В этом случае оно окажется замкнутым с почерневшим сопротивлением (а в редукторе, наоборот, все контакты замыкаются).

Как провести ремонт трапеции

Медленно работающие стеклоочистители указывают, что недоработки «ждут» в трапеции. Например, если трапеция стеклоочистителя ниссан альмера тино не будет вовремя смазана, то это однозначно грозит поломкой. Ничего сложного в ремонте этой детали нет.

Проводим ремонт трапеции

Для начала приготавливается инструментарий. Сюда относятся:

• ключ на 14;
• крестовая отвертка;
• головка на 10.

Чтобы не навредить своими действиями, предлагается четко следовать инструкциям. Рекомендации будут такими:

1. С поводков стеклоочистителя снимаются пластиковые колпачки.
2. Ключом откручиваются гайки крепления.
3. Снимать сами подъемники нужно очень осторожно (лучше при помощи специального съемника).
4. После этого при помощи крестовой отвертки снимаются клипсы с обеих сторон. Вытаскиваем их.
5. Также с обеих из сторон снять накладки (просто потянув вверх). Затем можно легко отсоединить трубку, по которой подается стеклоомывающая жидкость.
6. Снять скобы (их 5 штук), разведя язычки и потянув их наверх.
7. Теперь пластиковое корыто можно вытащить и увидеть саму трапецию вместе с двигателем.
8. Выкрутить головкой все три болта.
9. Отсоединить клемму от электродвигателя.
10. Конструкцию легко можно достать.

Можно внимательно рассмотреть трапецию. Заметно, что рычаги соединяются между собой шарнирами? Единственное замечание, что обычно они бывают пластиковыми. Это и приводит к тому, что подобный материал стачивается и уже не будет защелкиваться на штыре из металла. Здесь можно поставить новый шарнир (очень часто самодельный), только обязательно следует предусмотреть такой зазор, чтобы вся конструкция трапеции могла свободно двигаться.

Проблемой этой части становятся загрязненные оси. Их можно осторожно выкрутить и почистить окислов и коррозии, которые не дают нормально прокручиваться дворникам. Делается это следующим образом:

1. Оттянув в сторону, снять стопорную шапку — под ней расположены две тонкие шайбы и резиновое кольцо
2. Детали тщательно очищаются.
3. Рекомендуется намазать смазкой для шрусов.
4. Сборка в обратном порядке.

Такая процедура  обязательна при подозрении на медленную работу стеклоочистителей. В противном случае, перегорит мотор, а это уже чревато денежными вложениями.

Дополнительную информацию советуем поискать тут.

Понравился пост? Не будь эгоистом, поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.
