Реле бензонасоса — ключевой элемент системы питания автомобиля ВАЗ 2110, обеспечивающий подачу топлива к двигателю. В статье рассмотрим его предназначение, характеристики, особенности, возможные неисправности и методы проверки работы бензонасоса. Эти знания помогут владельцам ВАЗ 2110 своевременно выявлять и устранять проблемы, что повысит надежность и долговечность автомобиля.
Принцип работы и проверка состояния устройства
Практически все реле, производимые в нашей стране, имеют схожие характеристики, так как они созданы по единому стандарту, разработанному еще в эпоху первых моделей. Обычно реле включает 4-5 выводов. Основной особенностью 4-выводного реле является отсутствие центрального входа. Подключение к электрической сети осуществляется с помощью специального пластикового штекера, в котором предусмотрены прорези для проводов.
Если рассмотреть внутреннюю часть реле, можно заметить катушку, прикрепленную к сердечнику. Это означает, что когда электрический ток проходит через провод к сердечнику катушки, начинается процесс намагничивания. После его запуска к катушке притягивается подвижный контакт, что приводит к замыканию электрических контактов и образованию искры, запускающей двигатель.
Если ваш автомобиль не заводится и не издает никаких звуков при повороте ключа зажигания, стоит провести самостоятельную диагностику. В первую очередь обратите внимание на состояние предохранителя бензонасоса, который в модели 2110 находится слева от ног переднего пассажира.
Не забудьте, что реле расположено рядом с предохранителем, поэтому стоит проверить и его. Для этого поочередно измерьте уровень напряжения на всех выводах. Оптимальным инструментом для этой проверки будет тестовая лампа, потребляющая ток не более 0.25 А. Если лампа не загорается, значит, предохранитель неисправен.
На следующем этапе проверки подключите тестовую лампу не к реле, а непосредственно к его выводам. При включении зажигания лампа должна светиться. Если этого не происходит, значит, проблема заключается в реле бензонасоса. Также можно попробовать заменить реле на исправное: если новое работает, значит, все в порядке, а если нет, причина неисправности кроется в другом.
Чтобы проверить работу бензонасоса, его необходимо снять. Для диагностики может потребоваться полная разборка устройства. Затем подайте на его контакты примерно 12 В от аккумулятора.
При проведении проверки будьте предельно осторожны, так как остатки бензина могут воспламениться. Если вы установили, что неисправность связана с бензонасосом, учтите, что причиной может быть сработавшая сигнализация, активировавшаяся от сильного удара и заблокировавшая работу насоса.
Эксперты отмечают, что реле бензонасоса автомобиля ВАЗ 2110 играет ключевую роль в обеспечении надежной работы топливной системы. Оно отвечает за подачу напряжения к бензонасосу, что, в свою очередь, обеспечивает необходимое давление топлива в системе. При неисправности реле могут возникнуть проблемы с запуском двигателя или его нестабильная работа. Специалисты рекомендуют регулярно проверять состояние реле, так как его выход из строя может привести к серьезным поломкам. Замена реле — это простая и недорогая процедура, которая может значительно повысить надежность автомобиля. Кроме того, важно использовать оригинальные запчасти, чтобы избежать проблем с совместимостью и качеством работы.
Работа инжектора и электробензонасоса
На работу ВАЗ 2110 влияет еще и тот факт, что топливо, заливаемое в автомобиль, не является чистым продуктом, ведь в его составе большое количество самых разнообразных примесей. Если основываться на практических данных, то после того, как автомобиль пройдет 40 000 км, необходимо в обязательном порядке проводить чистку форсунок. На автомобиле ВАЗ 2110 инжектор необходимо менять только в случае, если вы заметили отклонения от нормальной работы автомобиля.
Читайте также:
Определить это очень просто, ведь автомобиль может не заводиться, двигатель будет работать с перебоями, а топливо — расходоваться не в соответствии с пройденным километрам. В первую очередь, еще до начала непосредственной работы, необходимо отсоединить провод от клеммы аккумулятора, после чего отключают шланг от регулятора подачи топлива и снимают воздушный фильтр.
Затем колодка с проводами отключается с помощью пластиковой защелки от регулятора, отвечающего за холостой ход автомобиля. Все крепежные части топливной рамы и трубок осторожно откручиваются, и она сдвигается в сторону. Рампа выводится под ресивер таким образом, чтобы не было повреждений каких-либо деталей машины.
Далее все форсунки, которые необходимо заменить или проверить, опускаются в емкость с прозрачными стенками и проверяются на правильность распыления масла. В случае если какая-нибудь из них не функционирует, проводят обязательный ремонт или замену и собирают все детали в обратном порядке.

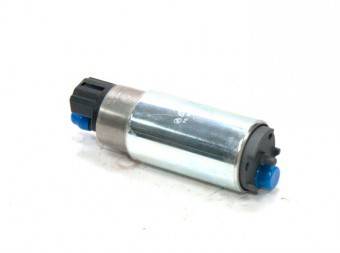

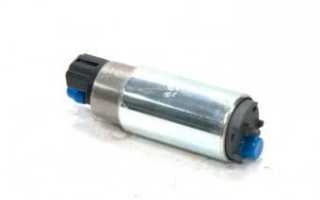

В автомобилях, использующих для своей работы инжекторный двигатель, устанавливаются электрические бензонасосы. Электробензонасос ВАЗ работает сразу в двух категориях, одна из которых — при низком давлении, а другая — при высоком. Работа электрического бензонасоса 2110 основывается на проталкивании топлива в двигатель за счет оказания большого давления. Причем это является и его основной особенностью, так как в обычных двигателях бензонасосы попросту забирают бензин непосредственно из бензобака.
Компания ВАЗ уже довольно продолжительное время успешно выпускает насосы, подстраиваясь к требованиям современных автомобилей. Учитывайте при установке на свое транспортное средство, что электрическая система позволяет тщательно отслеживать подачу топлива при любой температуре окружающей среды.
Кроме того, помните, что вся работа электрических бензонасосов связана с давлением, и именно поэтому устанавливается он непосредственно в бензобаке. Бензин охлаждает перегревшуюся систему и заглушает мощный звук работающего насоса.
| Признак неисправности | Возможная причина | Способ устранения |
|---|---|---|
| Бензонасос не включается | Обрыв цепи питания реле | Проверить предохранитель F3 (15А), проводку к реле |
| Бензонасос не включается | Неисправность самого реле | Заменить реле бензонасоса |
| Бензонасос не включается | Неисправность ЭБУ (редко) | Диагностика ЭБУ, при необходимости замена |
| Бензонасос работает постоянно | Залипание контактов реле | Заменить реле бензонасоса |
| Бензонасос работает постоянно | Короткое замыкание в цепи управления реле | Проверить проводку от ЭБУ к реле |
| Бензонасос работает с перебоями | Плохой контакт в разъеме реле | Очистить контакты, проверить надежность соединения |
| Бензонасос работает с перебоями | Неисправность реле (износ контактов) | Заменить реле бензонасоса |
| Бензонасос работает с перебоями | Проблемы с массой реле | Проверить надежность крепления провода массы |
Интересные факты
Вот несколько интересных фактов о реле бензонасоса автомобиля ВАЗ 2110:
-
Защита от перегрева: Реле бензонасоса в ВАЗ 2110 не только управляет работой насоса, но и защищает его от перегрева. Если насос работает слишком долго без остановки, реле может отключить его, предотвращая повреждение.
-
Сигнализация о неисправностях: ВАЗ 2110 оснащен системой диагностики, которая может использовать реле бензонасоса для определения проблем с подачей топлива. Если реле не получает сигнала от датчиков, это может указывать на неисправность в системе, что позволяет водителю быстрее реагировать на проблему.
-
Принцип работы: Реле бензонасоса работает по принципу замыкания и размыкания электрической цепи. Оно активируется при включении зажигания, что позволяет насосу начать подачу топлива. Интересно, что реле может также отключаться при отсутствии сигнала от датчика коленвала, что предотвращает работу насоса при неработающем двигателе.
Замена и установка реле бензонасоса
Реле бензонасоса является важным элементом системы питания автомобиля ВАЗ 2110, отвечающим за подачу топлива к двигателю. В случае неисправности реле, двигатель может не запускаться или работать нестабильно. Поэтому важно знать, как правильно заменить и установить это устройство.
Перед началом работ убедитесь, что автомобиль находится на ровной поверхности, а двигатель выключен. Также рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания и других электрических проблем.
Для замены реле бензонасоса вам понадобятся следующие инструменты:
-
Читайте также:
- Набор ключей и отверток;
- Тестер или мультиметр для проверки работоспособности реле;
- Новый реле бензонасоса, соответствующий модели ВАЗ 2110.
Первым шагом является локализация реле бензонасоса. В автомобиле ВАЗ 2110 оно расположено в блоке предохранителей, который находится под приборной панелью с левой стороны. Для доступа к блоку предохранителей необходимо снять крышку, которая фиксируется на защелках.
После того как вы нашли реле, проверьте его работоспособность с помощью тестера. Для этого необходимо отсоединить разъем от реле и измерить сопротивление между контактами. Если сопротивление отсутствует или значительно превышает норму, реле требует замены.
Чтобы снять реле, аккуратно потяните его вверх, отводя от контактов. Убедитесь, что вы не повредили провода, и запомните порядок подключения. Установка нового реле осуществляется в обратном порядке: вставьте его в гнездо до щелчка, который указывает на надежное соединение.
После установки нового реле подключите аккумулятор и проверьте работу бензонасоса. Для этого включите зажигание и послушайте, как работает насос. Если вы слышите характерный звук, это означает, что реле функционирует правильно.
Если после замены реле бензонасоса проблемы с запуском двигателя не исчезли, стоит проверить другие элементы системы питания, такие как предохранители, проводку и сам бензонасос. В случае необходимости обратитесь к специалистам для более детальной диагностики.
Таким образом, замена и установка реле бензонасоса в автомобиле ВАЗ 2110 — это процесс, который можно выполнить самостоятельно, имея базовые навыки работы с автомобилем и необходимый инструмент. Правильная установка нового реле обеспечит надежную работу системы питания и, как следствие, стабильную работу двигателя.
Вопрос-ответ
Как понять, что неисправно реле бензонасоса?
Первый признак неисправности реле – бензонасос не запускается. Причиной этого может быть отсутствие питания от бортовой сети автомобиля. Второй признак поломки такой детали определяется по тому, как сильно начал гудеть топливный насос.
Где находится реле и предохранитель бензонасоса ВАЗ 2110?
Монтажный блок предохранителей в этих моделях ВАЗ расположен слева от руля, под торпедо. Если открыть крышку, можно увидеть реле и предохранители, отвечающие за работу топливного насоса.
Где находится реле или предохранитель топливного насоса?
Поиск и замена реле бензонасоса. Перед тем как приступить к проверке, необходимо определить местонахождение реле бензонасоса. В большинстве автомобилей оно находится в блоке предохранителей, который располагается под капотом, в районе торпеды со стороны пассажира или возле блока АБС.
-
Читайте также:
Какое реле отвечает за искру на ВАЗ 2110?
Втягивающее реле ПРАМО (ИСКРА) ВАЗ 2110, 16.670.531, SSI0531 на стартеры ПРАМО 2110, 2108 и 2101 (MA1049).
Советы
СОВЕТ №1
Перед заменой реле бензонасоса обязательно проверьте предохранители. Часто проблема с подачей топлива может быть связана не только с реле, но и с перегоревшими предохранителями, которые легко заменить.
СОВЕТ №2
При установке нового реле бензонасоса убедитесь, что оно соответствует спецификациям вашего автомобиля. Использование оригинальных запчастей или качественных аналогов поможет избежать проблем в будущем.
СОВЕТ №3
Регулярно проверяйте состояние проводки и соединений, связанных с реле бензонасоса. Коррозия или повреждения проводов могут привести к сбоям в работе насоса, даже если само реле исправно.
СОВЕТ №4
Если у вас возникают проблемы с запуском двигателя или его работой, не игнорируйте диагностику системы питания. Иногда неисправности могут быть связаны не только с реле, но и с самим бензонасосом или фильтром.
