Блок предохранителей автомобиля Лада Калина

В статье рассмотрим блок предохранителей автомобиля Лада Калина: его структуру, назначение, схему установки и рекомендации по замене предохранителей и реле. Умение работать с блоком предохранителей поможет избежать поломок и сэкономить время и деньги на ремонте, а также обеспечит надежную работу электрической системы автомобиля.

Предохранители монтажного блока

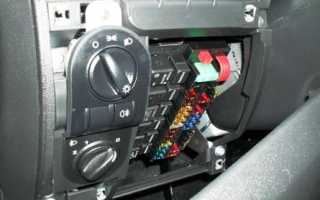

Комплект предохранителей Лады Калины размещается в монтажном отсеке, который находится в салоне автомобиля слева, на уровне колен, под защитной крышкой. При возникновении каких-либо неисправностей с электроприборами, первым делом стоит проверить блок предохранителей. Возможно, что предохранитель, отвечающий за конкретный элемент, перегорел. Если прикуриватель перестал работать, также следует искать причину в этом блоке.

Когда вы открываете крышку блока предохранителей, первое впечатление может быть несколько запутанным. Внутри находятся все предохранители, и из-за их большого количества бывает сложно сразу определить, какой именно нужно проверить. Чтобы избежать путаницы, производители разработали схему обозначений элементов, с которой стоит ознакомиться. Как только схема станет понятной, в следующий раз найти нужный предохранитель в Калине будет гораздо проще.

Иногда возникает необходимость установить второй прикуриватель в салоне автомобиля, который может заменить розетку для переносной лампы. Это особенно удобно для комфортной работы после снятия крышки блока предохранителей.

На Ладу Калину устанавливаются монтажные блоки от компании DELPHI. С правой стороны производитель предусмотрел 4 запасных предохранителя и специальные щипцы, которые облегчают извлечение деталей.

Эксперты отмечают, что блок предохранителей автомобиля Лада Калина играет ключевую роль в обеспечении безопасности электрической системы. Он защищает важные компоненты, такие как генератор, стартер и различные датчики, от перегрузок и коротких замыканий. При этом важно регулярно проверять состояние предохранителей, так как их выход из строя может привести к серьезным неисправностям. Специалисты рекомендуют владельцам Лады Калины ознакомиться с расположением предохранителей и их назначением, что поможет в случае необходимости быстро выявить и устранить проблему. Кроме того, использование оригинальных предохранителей гарантирует надежность и долговечность работы электрической системы автомобиля.

Предохранители калина приора

Маркировка плавких предохранителей

Для того чтобы понять, за какие узлы и агрегаты отвечают оградители Лады, необходимо взглянуть на крышечку блока предохранителей. С обратной стороны нарисована таблица, где дана маркировка предохранителей и соответствующая этому обозначению картинка. Этих рисунков вполне достаточно, чтобы во всем разобраться. После анализа изображений схема предохранителей Лада покажется не такой устрашающей.

Помимо предохранителей, которые обозначаются латинской буквой F, производители отметили и реле. Данные элементы маркируются буквой K. Стоит обратить внимание еще и на то, что на крышечке изображены сначала предохранители, а затем реле. В самом блоке Калины все наоборот.

Перечень плавких предохранителей, защищающих те или иные цепи.

• F1 — блок управления иммобилизатором, выключатель аварийной сигнализации, набор приборов.

• F2 — стеклоподъемники.

• F3 — выключатель аварийной сигнализации.
• F4 — стеклоочиститель.
• F5 — отопитель, блок управления электроусилителем.
• F6 — звуковой сигнал.
• F7 — комбинация приборов, освещение салона.
• F8 — обогрев заднего стекла.
• F9 — правые габаритные огни.
• F10 — левые габаритные огни.
• F11 — блок управления иммобилизатором.
• F12 — правый ближний свет.
• F13 — левый ближний свет.
• F27 — блок управления электроусилителем (большой предохранитель красного цвета на 50 A).
• F28 — блок управления системой антиблокировки колес (если ABS отсутствует, то данное место пустует).
• F14 — правый дальний свет.
• F15 — левый дальний свет.
• F16, F17 — противотуманные фары.
• F18 — обогрев сидений.
• F19 — АBS.
• F20 — прикуриватель.
• F21 — блокировка заднего хода.
• F22 — блок управления электропакетом.
• F23, F24, F25 — запасные.
• F26 — АBS.

Китайские предохранители автоубийцы!!!

Интересные факты

Вот несколько интересных фактов о блоке предохранителей автомобиля Лада Калина:

1. Компактность и доступность: Блок предохранителей в Ладе Калине расположен в удобном месте, что облегчает доступ к нему для замены предохранителей. Обычно он находится под панелью приборов, что позволяет водителю быстро проверить состояние предохранителей при возникновении электрических проблем.

2. Разнообразие предохранителей: В блоке предохранителей Лады Калины используется несколько типов предохранителей, включая стандартные стеклянные и мини-предохранители. Это позволяет защитить различные электрические цепи автомобиля, от системы освещения до аудиосистемы, и обеспечивает гибкость в ремонте и замене.

3. Система диагностики: В некоторых моделях Лады Калины предусмотрена система самодиагностики, которая может сигнализировать о перегоревших предохранителях. Это помогает водителю быстро выявить и устранить проблемы с электрической системой автомобиля, что особенно полезно в экстренных ситуациях.

Реле и его предохранители

Предохранители, находящиеся в блоке реле автомобиля Калина, выполняют следующие функции:

• K1 — омыватель фар;
• K2 — управление стеклоподъемниками;
• K3 — запуск стартера;
• K4 — дополнительное реле зажигания;
• K5 — поворотники и аварийная сигнализация;
• K6 — омыватель и очиститель лобового стекла;
• K7 — дальний свет фар;
• K8 — звуковой сигнал;
• K9 — передние противотуманные фары;
• K10 — обогрев заднего стекла;
• K11 — обогрев передних сидений;
• K12 — резервное реле.

Цвета оградительных элементов различаются, и каждый цвет соответствует определенной силе тока. Чтобы избежать короткого замыкания, важно учитывать эти значения. В комплекте имеются щипцы, которые помогут заменить нужный предохранитель и восстановить работу электрической системы без повреждения компонентов монтажного блока.

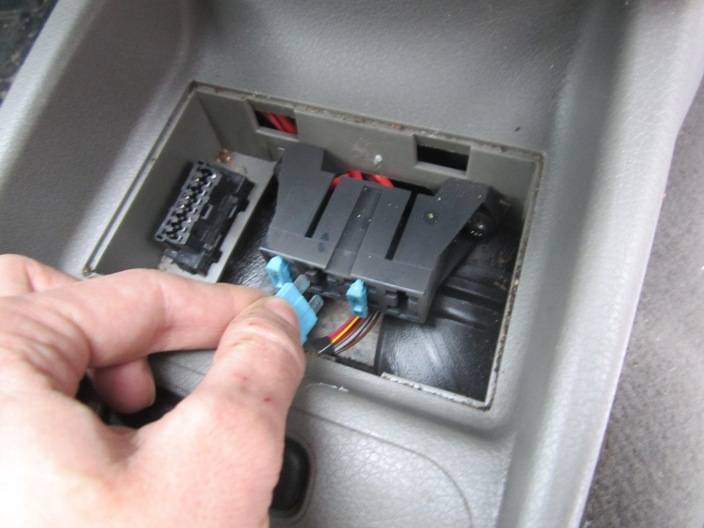

Этот блок является основным, но на Калина также предусмотрены два дополнительных блока. Один из них расположен под пепельницей, рядом с рычагом коробки передач, и для доступа к нему необходимо аккуратно приподнять крышечку. В этом отсеке можно найти диагностический разъем ЭСУД и предохранители, отвечающие за топливный насос, силовую цепь основного реле и цепь постоянного питания ЭСУ.

При выполнении восстановительных и ремонтных работ обязательно отключайте аккумулятор. Поврежденный оградитель следует заменить на исправный с помощью пинцета.

Блок дополнения

Он располагается справа снизу на панели приборов, у воздуховода печки, и тоже закрыт крышкой. Крышка крепится на шуруп, чтобы ее снять, необходимо этот шуруп открутить. Для демонтажа самого блока реле пригодится ключ № 10.

Блок реле отвечает за следующие функции и узлы.

1. Включение вентилятора охлаждения двигателя (с низкой и высокой скоростью).
2. Главное реле.
3. Предохранитель вентилятора.
4. Реле включения топливного насоса.

Необходимо знать, какие охранители защищают какие элементы. Особенно это актуально, если один из них несет ответственность за два-три узла. Например, обнаружив, что не работает прикуриватель (обычно через него подключают какой-нибудь прибор, например, видеорегистратор), следует проверить радиоприемник. Если и он не включается, значит, необходимо заменить предохранитель F20. Поменять поврежденный элемент можно самостоятельно. Обращаться в автосервис не придется, так как после замены предохранителя все должно заработать.

Короткое замыкание.

При неисправности какого-либо предохранителя или реле необходимо вынуть перегоревший элемент и поставить на его место новый. Восстанавливать или собирать блоки нужно в той же последовательности, что и разбирать.

Проблемы и диагностика блока предохранителей

Блок предохранителей в автомобиле Лада Калина играет важную роль в обеспечении безопасности электрической системы. Однако, как и любое другое устройство, он может сталкиваться с различными проблемами, которые могут привести к неисправностям в работе автомобиля. Важно уметь диагностировать эти проблемы, чтобы избежать серьезных последствий.

Одной из наиболее распространенных проблем является перегорание предохранителей. Это может произойти по нескольким причинам: короткое замыкание, перегрузка электрической цепи или использование компонентов, которые требуют большего тока, чем предусмотрено. При перегорании предохранителя, соответствующее устройство или система перестает работать. Например, если предохранитель, отвечающий за фары, перегорел, водитель останется без освещения в темное время суток.

Для диагностики перегорания предохранителей необходимо сначала визуально осмотреть блок. Если предохранитель имеет обгоревший или потемневший вид, его следует заменить. Важно также проверить, нет ли повреждений в проводке, которые могли бы вызвать короткое замыкание. Для этого можно использовать мультиметр, чтобы проверить целостность проводов и наличие напряжения в цепи.

Еще одной проблемой может быть окисление контактов в блоке предохранителей. Это может привести к плохому контакту и, как следствие, к нестабильной работе электрических систем. Для диагностики этой проблемы необходимо снять крышку блока предохранителей и осмотреть контакты на наличие коррозии. Если окисление обнаружено, его можно удалить с помощью специального очистителя или мелкой наждачной бумаги.

Также стоит обратить внимание на сам блок предохранителей. Если он поврежден механически или имеет трещины, это может привести к неправильной работе предохранителей. В таком случае рекомендуется заменить блок целиком.

Не стоит забывать и о том, что некоторые проблемы могут быть связаны с самим электрическим оборудованием автомобиля. Например, неисправные устройства могут потреблять больше тока, чем предусмотрено, что также может привести к перегоранию предохранителей. Поэтому важно проверять не только блок предохранителей, но и все подключенные к нему устройства.

В заключение, диагностика блока предохранителей автомобиля Лада Калина требует внимательности и аккуратности. Регулярная проверка состояния предохранителей и их замена при необходимости поможет избежать серьезных проблем с электрической системой автомобиля и обеспечит его надежную работу.

Вопрос-ответ

Какой предохранитель отвечает за сигнал Калина 1?

F14 (15A) – сигнализация и центральный замок.

Как понять, что сломался блок предохранителей?

Признаки неисправности блока предохранителей. Перегоревший предохранитель – если один или несколько предохранителей постоянно выходят из строя, это может быть признаком неисправности блока. Запах гари или оплавленный пластик – может свидетельствовать о проблемах с перегревом в электрической системе.

Где находятся предохранители Лада Калина?

На Калине два блока предохранителей: салонный и подкапотный. Салонный расположен под рулевой колонкой, а подкапотный — рядом с аккумулятором.

Где находится реле зажигания на Ладе Калине 1?

На Ладе Калина 1 реле стартера расположено под панелью приборов с водительской стороны. Доступ к нему не сказать, что удобный, но терпимо. Нужно снять нижнюю крышку панели под рулём, затем открутить блок с реле и предохранителями.

Советы

СОВЕТ №1

Перед тем как проверять или заменять предохранители, обязательно отключите аккумулятор автомобиля. Это поможет избежать короткого замыкания и защитит вас от электрического удара.

СОВЕТ №2

Используйте только предохранители с теми же характеристиками, что и оригинальные. Неправильный выбор предохранителя может привести к повреждению электрической системы автомобиля.

СОВЕТ №3

Регулярно проверяйте состояние предохранителей и их контактов. Если вы заметили коррозию или повреждения, замените предохранитель незамедлительно, чтобы избежать дальнейших проблем с электрооборудованием.

СОВЕТ №4

Знайте, какие предохранители отвечают за какие системы в вашем автомобиле. Это поможет вам быстрее находить и устранять проблемы, связанные с электрическими системами Лады Калины.
