Блок предохранителей ВАЗ 2106 — важный элемент электрооборудования, защищающий электрические цепи от перегрузок и коротких замыканий. В статье рассмотрим строение блока, функции его элементов и правила использования, а также дадим рекомендации по ремонту и замене предохранителей. Эти знания помогут владельцам ВАЗ 2106 поддерживать надежность и безопасность электрооборудования.
Части предохранительного модуля и правила их использования
Схема блока предохранителей автомобиля ВАЗ 2106 отличается простотой: она состоит из двух рядов предохранителей, без дополнительных монтажных плат, диодов и резисторов. Конструкция надежно крепится к кузову машины с помощью двух гаек. Практически все электрические цепи данного автомобиля защищены плавкими предохранителями с номиналами 8 и 16 ампер. Однако некоторые электроприборы, такие как втягивающее реле стартера, остаются без защиты.

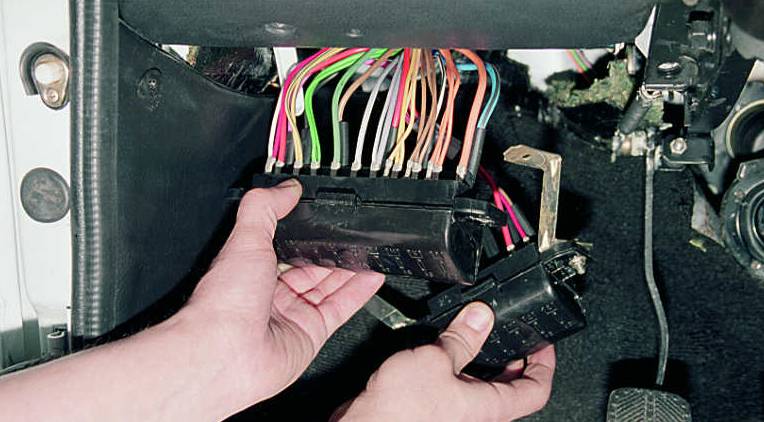

Предохранительный блок представляет собой систему, предназначенную для защиты электрической системы автомобиля, собранную в единый модуль. Он располагается справа, в нижней части панели приборов со стороны водителя, рядом с ручкой открытия капота. Правильное подключение этого элемента осуществляется согласно заранее размеченной схеме, которая используется при установке нового блока предохранителей в процессе ремонта или замены.
Для корректной эксплуатации предохранительного модуля автомобиля следует учитывать следующие рекомендации:
- При замене неисправных предохранителей на новые необходимо строго соблюдать их параметры (8 или 16 А). Использование нестандартных элементов может привести к поломке электрических приборов.
- Запрещается устанавливать самодельные предохранители, перемычки или детали, отличающиеся от оригинальных, так как это может вызвать короткое замыкание и даже привести к пожару.
- Регулярно очищайте контакты предохранителей и их гнезда. Чем чище контакты, тем ниже сопротивление в защищаемой цепи и меньше нагрев предохранителя. Загрязненные контакты могут вызвать перегрев защитных элементов и их посадочных мест. Со временем пластиковая конструкция блока может расплавиться, что приведет к поломке всего блока и нарушению работы электросистемы ВАЗ 2106.
- Если какой-либо элемент расплавился или сгорел, перед его заменой необходимо выяснить причину замыкания и устранить неисправность.
- Если плавкая нить в предохранителе расплавилась, это указывает на замыкание. Плавление пластика корпуса может свидетельствовать о проблемах с контактом или перегрузкой цепи.
- При установке дополнительных потребителей энергии необходимо предусмотреть отдельный контакт для них.
- Рекомендуется иметь в запасе заводские наборы деталей и элементов с различными характеристиками силы тока.
Важно! Перед выполнением любых работ, связанных с заменой или ремонтом электрооборудования, обязательно отключайте минусовую клемму аккумулятора. В противном случае возможно короткое замыкание и повреждение важных компонентов.
Чтобы автомобиль работал без сбоев, следует регулярно уделять внимание модулю предохранителей. Рекомендуется хотя бы дважды в год очищать контакты от пыли и загрязнений, особенно в зимний период, когда в цепи наблюдается повышенное напряжение.
Эксперты отмечают, что блок предохранителей ВАЗ 2106 является ключевым элементом электрической системы автомобиля, обеспечивая защиту от коротких замыканий и перегрузок. Его конструкция включает в себя несколько предохранителей, каждый из которых отвечает за определённые электрические цепи. При ремонте важно учитывать не только замену сгоревших предохранителей, но и проверку целостности проводки и контактов, так как коррозия и окисление могут привести к сбоям в работе системы. Специалисты рекомендуют использовать оригинальные запчасти и следить за состоянием блока, чтобы избежать повторных поломок. Регулярное обслуживание и диагностика помогут продлить срок службы как самого блока, так и электрической системы в целом.
Ремонт и смена предохранителей
Схема блока предохранителей поможет определить, что нужно приобрести. Заводские запасные части можно купить в специализированных магазинах по обслуживанию и торговле автозапчастями на ВАЗ. Схема проведения ремонта такая: первоначально устанавливают причину поломки и выясняют, что потребуется: замена элемента или всего модуля.
Когда срабатывает предохранитель, не следует торопиться: схема расположения элементов предохранительного модуля поможет выяснить, которую цепь защищает данный элемент. Позже нужно определить причину короткого замыкания, попытаться ее устранить. После починки, заизолировав провода, можно вставлять новый предохранитель.
Читайте также:

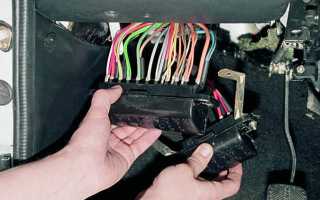

Замена элементов предохранительного модуля происходит таким образом.
| Действия | Нюансы |
| Отключают аккумуляторную батарею. Приоткрывают дверцу водителя. | Отверткой поднимают два фиксатора крепежа декоративной салонной обивки. |
| После появления модуля крестообразной отверткой откручивают его крепеж. | Нужно следить за проводами, чтобы они не послетали с клемм. |
| После откручивания модуля его отводят к низу. | Это делают осторожно, чтоб не оборвались проводки. |
| Перемычки устанавливаются исключительно на проводки, подающие напряжение с моторного отсека. | Перемычка не подключается после предохранителя, потому что тогда через один элемент будет поступать напряжение на несколько деталей оборудования. |
| Схема установления перемычек такова. | 3 и 4, 5 и 6, 7 и 8, 9 и 10, 11 и 12, 12 и 13. |
| Затем поочередно снимают провод со старого модуля и монтируют на устанавливаемый. | Так поступают со всеми проводами. |
Закончив, проводят проверку — правильно ли подключена схема. Для этого включают напряжение и вытаскивают предохранитель, который соответствует устройству. Проще всего включить свет фар, убрать соответствующий компонент предохранительного модуля. Когда фара не горит — подключение осуществлено верно. Аналогичным образом производится контроль каждого из предохранителей модуля.
Когда оборудование работает при демонтированном предохранителе, следовательно, перемычку установили неверно и нужна замена. Потребуется перепроверка работы всей схемы для выявления и устранения некорректного подсоединения.
| Элемент блока предохранителей | Возможные неисправности | Способы ремонта/устранения |
|---|---|---|
| Корпус блока предохранителей | Трещины, сколы, оплавление пластика | Замена корпуса блока предохранителей |
| Контакты предохранителей (гнезда) | Окисление, ослабление, оплавление | Чистка контактов, подгибание, замена отдельных гнезд или всего блока |
| Предохранители | Перегорание, неправильный номинал, плохой контакт | Замена на предохранитель соответствующего номинала, проверка плотности установки |
| Проводка, подходящая к блоку | Обрыв, короткое замыкание, окисление | Восстановление целостности проводки, замена поврежденных участков, чистка контактов |
| Реле (если встроены в блок) | Неисправность обмотки, залипание контактов, окисление | Замена неисправного реле |
| Крышка блока предохранителей | Потеря, трещины, неплотное прилегание | Замена крышки, проверка уплотнения |
| Крепление блока предохранителей | Ослабление, поломка крепежных элементов | Затяжка крепежа, замена сломанных элементов |
Интересные факты
Вот несколько интересных фактов о строении и ремонте элементов блока предохранителей ВАЗ 2106:
-
Структура блока предохранителей: Блок предохранителей ВАЗ 2106 состоит из нескольких предохранителей, каждый из которых защищает определённую электрическую цепь автомобиля. Важно отметить, что предохранители имеют разные номиналы, что позволяет защитить более мощные и менее мощные цепи от перегрузок. Например, предохранитель для системы освещения может иметь больший номинал, чем предохранитель для сигнализации.
-
Проблемы с коррозией: Одной из распространённых проблем с блоком предохранителей ВАЗ 2106 является коррозия контактов. Это может привести к плохому соединению и, как следствие, к сбоям в работе электрических систем. Регулярная проверка и очистка контактов может значительно продлить срок службы блока предохранителей и улучшить работу электрооборудования.
-
Замена предохранителей: При замене предохранителей важно соблюдать их номиналы, так как использование предохранителей с неправильным значением может привести к повреждению электрических компонентов. Также стоит помнить, что предохранители не следует заменять на перемычки, так как это может вызвать короткое замыкание и привести к более серьёзным повреждениям в электрической системе автомобиля.
Проверка и диагностика неисправностей блока предохранителей
Первым шагом в диагностике блока предохранителей является визуальный осмотр. Необходимо проверить состояние самого блока, а также предохранителей. Обратите внимание на наличие трещин, повреждений или коррозии на контактах. Если блок предохранителей имеет видимые повреждения, его следует заменить.
Далее, необходимо проверить целостность предохранителей. Для этого можно использовать мультиметр, установив его в режим измерения сопротивления. Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем извлеките предохранитель из гнезда и проверьте его. Если мультиметр показывает бесконечное сопротивление, это означает, что предохранитель перегорел и требует замены. Важно также убедиться, что предохранитель установлен правильно и плотно сидит в своем гнезде.
Если предохранители в порядке, но электрические системы автомобиля не работают, следует проверить проводку, ведущую к блоку предохранителей. Осмотрите провода на наличие повреждений, обрывов или коррозии. Также стоит проверить соединения на наличие окисления, которое может препятствовать нормальному прохождению тока.
Еще одним важным аспектом диагностики является проверка реле, которые могут быть установлены в блоке предохранителей. Реле могут выходить из строя, что также приводит к неисправности электрических систем. Для проверки реле можно использовать мультиметр или заменить его на исправное, чтобы проверить, решит ли это проблему.
Если все вышеперечисленные проверки не выявили неисправностей, стоит обратить внимание на другие элементы электрической системы автомобиля, такие как аккумулятор, генератор и замковые контакты. Иногда проблемы могут быть связаны с ними, а не с блоком предохранителей.
-
Читайте также:
В заключение, регулярная проверка и диагностика блока предохранителей помогут избежать серьезных проблем с электрической системой автомобиля ВАЗ 2106. Рекомендуется проводить такие проверки не реже одного раза в год или при возникновении любых признаков неисправности электрических систем.
