Монтажный блок на ВАЗ 21099

Монтажный блок на ВАЗ 21099 обеспечивает защиту и распределение электрических сигналов, играя важную роль в работе электрооборудования. Знание его устройства и возможных неисправностей поможет владельцам своевременно выявлять и устранять проблемы, что обеспечит надежную работу всех систем. В статье рассмотрим основные неисправности монтажного блока и предложим способы их устранения, что сделает эксплуатацию автомобиля безопаснее и комфортнее.

Неисправности монтажного блока и их устранение

Коробка предохранителей может варьироваться в зависимости от года выпуска и серийного номера автомобиля. Наиболее заметные различия наблюдаются между моделями ВАЗ 21099 с инжектором и карбюратором. В схеме ВАЗ 21099 монтажный блок включает вентилятор охлаждения радиатора, который может быть подключен различными способами.

Неисправности монтажного блока на автомобиле ВАЗ 21099.

1. Перегорание предохранителей. Эта проблема решается простой заменой перегоревшего предохранителя на новый. Однако в некоторых случаях может потребоваться замена всего блока. Снятие старого блока и установка нового не представляют особой сложности. Важно лишь внимательно изучить пошаговую инструкцию и следовать ей.
2. Поломка реле. Если замена предохранителей не устраняет проблему, перед тем как проверять всю цепь питания, стоит убедиться в исправности реле. Ремонт реле на автомобилях ВАЗ 21099 занимает немного времени, так как деталь легко снимается и не требует пайки.
3. Непригодность токопроводящих дорожек. Определить причину неисправности в токопроводящих дорожках довольно сложно. Обычно такие проблемы решают опытные электрики, поскольку любое неверное действие может привести к поломке всего монтажного блока.
4. Повреждения контактов. Коррозия и загрязнение являются распространенными проблемами. Часто достаточно просто почистить контакты монтажного блока, чтобы восстановить его работу. Однако если контакт сломался, даже пайка не поможет. В этом случае единственным решением будет замена всего блока предохранителей.

Предохранители монтажного блока на автомобиле ВАЗ 21099 также обеспечивают безопасную работу аккумулятора и генератора.

Аккумулятор и генератор — это два основных источника тока в автомобиле. Аккумулятор подает электричество к выключенным системам автомобиля. В первую очередь он необходим для запуска стартера, который, в свою очередь, запускает двигатель. Генератор работает во время работы мотора и заряжает аккумулятор. Таким образом, аккумулятор и генератор тесно взаимодействуют друг с другом, обеспечивая надежную эксплуатацию автомобиля.

В любом автомобиле монтажный блок служит для объединения всей электропроводки. Предохранители защищают электрооборудование от неисправностей, связанных с коротким замыканием или резкими скачками напряжения.

Подделка: Блок предохранителей АВАР на ВАЗ 2108, 2109, 21099 (отличить оригинал от подделки)

Электросхемы ВАЗ 2109

«Девятки» делятся на те, что были выпущены до 1998 года, и на те, что после. Соответственно, машины тогда комплектовались разными монтажными блоками предохранителей. На первых моделях маркировка была 17.3722. Конструктивно блок состоит из корпуса с крышкой и инженерной платы, к которой припаяны контакты проводов, куда вставляются предохранители и реле.

Как читать схему проводки автомобиля

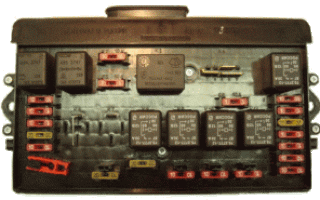

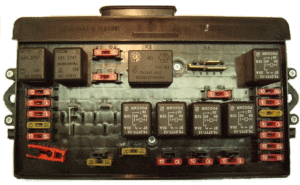

На новых моделях «девятки», а также на всех вариантах семейства Самара 2 устанавливался узел нового образца с маркировкой 2114-3722010-60. Главная особенность заключается в наличии плавких предохранителей. На тип установленного монтажного блока не влияет разновидность впрыска топлива, инжектор или карбюратор, а значит, монтажные блоки на разных типах двигателя могут быть идентичными.

Блок находится в моторном отсеке, рядом с моторедуктором стеклоочистителей, со стороны водителя. В зависимости от маркировки блоки отличаются друг от друга расположением деталей, силой тока и отсутствием в новом блоке реле электродвигателя вентилятора СОД, а также реле времени стеклоомывателя на заднем стекле.

Интересные факты

Вот несколько интересных фактов о монтажном блоке на ВАЗ 21099:

1. Компактность и функциональность: Монтажный блок на ВАЗ 21099 спроектирован таким образом, чтобы занимать минимальное пространство в моторном отсеке, при этом обеспечивая доступ ко всем необходимым предохранителям и реле. Это упрощает обслуживание и замену компонентов, что особенно важно для владельцев автомобилей.

2. Разнообразие предохранителей: В монтажном блоке ВАЗ 21099 можно найти предохранители, отвечающие за различные системы автомобиля, включая освещение, систему зажигания и электронику. Это позволяет быстро идентифицировать и устранять проблемы с электрической системой, что делает эксплуатацию автомобиля более надежной.

3. Универсальность: Монтажный блок на ВАЗ 21099 был использован в различных моделях автомобилей ВАЗ, что делает его универсальным компонентом. Это позволяет владельцам легко находить запчасти и заменять элементы, что особенно актуально для автомобилей, которые уже имеют значительный пробег.

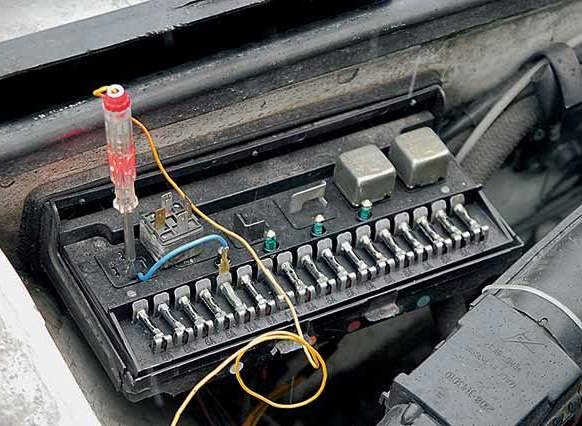

Ремонт монтажного блока ВАЗ 2108, 09,13,14,15. . Все нюансы от автоэлектрика ВЧ.

Демонтирование монтажного блока

Когда электрооборудование выходит из строя, первым делом стоит проверить предохранители и реле. Важно помнить, что они редко перегорают без причины, и если не устранить источник проблемы, новый предохранитель может быстро выйти из строя. Снятие и замена реле или предохранителя доступны каждому, для этого не требуются специальные навыки.

Порядок действий:

1. Откройте капот и отсоедините минусовую клемму от аккумулятора (это обязательная мера при работе с электрооборудованием, чтобы избежать короткого замыкания).
2. Отожмите фиксаторы крышки и снимите её.
3. На внутренней стороне крышки вы найдете схему расположения всех предохранителей и реле. Используя эту схему или таблицы, найдите нужный элемент.
4. С помощью специальных щипцов извлеките перегоревший элемент и установите на его место исправный.

Что касается реле, их можно легко достать вручную. Определить неисправный предохранитель не составит труда: визуально можно увидеть металлическую нить внутри. Если она расплавлена, значит, предохранитель неисправен. При плавлении нить разрывает электрическую цепь, что предотвращает повреждение электрооборудования от короткого замыкания или перегрузки по напряжению. После замены не забудьте установить крышку на место, подключить минусовую клемму и проверить работоспособность электрооборудования.

Поломки аккумулятора и генератора

При неисправности аккумулятора или генератора в первую очередь проверяют целостность отвечающих их работу предохранителей в монтажном блоке.

Если генератор на ВАЗ 21099 не дает зарядку, этому могут быть следующие причины.

1. Выход из строя подшипника. О данной проблеме свидетельствует посторонний шум во время работы генератора. Устранить неполадку достаточно просто. Нужно снять генератор, разобрать его, сменить подшипник, снова собрать и установить на место.
2. Разрыв ремня, которым генератор соединяется с двигателем. Длительное использование автомобиля приводит к износу ремня, и он в итоге может оборваться. Заменить ремень можно практически в полевых условиях, и это не занимает много времени.
3. Уменьшение напряжения на «выходе». Об этой неисправности хозяина ВАЗ 21099 должна оповестить загоревшаяся лампа на приборной панели. Причиной могут стать износившиеся щетки или нарушения контакта обмотки с ротором. Устранение проблемы зависит от того, что ее вызвало.
4. Возрастание напряжения на «выходе». По этой причине, как правило, сгорают предохранители. А виной тому выход из строя диодного моста генератора.

Часто владельцы ВАЗ 21099 сталкиваются с такой проблемой: генератор не дает зарядку на аккумуляторную батарею. Обычно это связано с проводной системой, идущей от генератора к аккумулятору.

Если генератор не дает зарядки, для выявления неисправности необходим специальный мультиметр. Этот аппарат измеряет напряжение. Если аккумулятор получает зарядку, то на приборе появляются цифры от 13,4 до 14,6. Если же генератор не дает ее, то напряжение на мультиметре будет составлять ровно 12 В.

Устранить проблему отсутствия заряда в аккумуляторной батарее от генератора можно несколькими способами.

1. Натяжение ремня. Нельзя допускать излишнего провисания ремня. Если ремень не удается натянуть так, как нужно, стоит просто заменить его на новый.
2. При износе щеток осуществляют их замену.
3. Если причина в предохранителе, его следует заменить в монтажном блоке. За генератор отвечает предохранитель под номером F10.

Если причиной всех неисправностей генератора, аккумулятора и других звеньев электроцепи являются перегоревшие предохранители в монтажном блоке, их нужно заменить на новые.

Для этого следует открыть крышку блока, при помощи специального пинцета вынуть из своих ячеек перегоревшие предохранители, а на их место установить рабочие. Следует учитывать напряжение каждого предохранителя и менять детали на точно такие же. Они, как правило, разного цвета, имеют напряжение от 1 до 100 А, но основными являются предохранители на 5-30 А.

Для выявления перегоревшего предохранителя необходимо просто посмотреть на него на свет. Через прозрачный корпус будет заметна перегоревшая перемычка.

Особенности обслуживания монтажного блока

Иногда в автомобиле возникает необходимость полной замены неисправного монтажного блока. С этой задачей вполне можно справиться самостоятельно. Для этого потребуется необходимый инструмент, схема и базовые знания.

В автомобилях ВАЗ 21099 процесс замены монтажного блока состоит из нескольких шагов.

1. Сначала открутите и снимите крышку.
2. Затем удалите кожух с колодки (с проводами) и отсоедините саму колодку.
3. Далее открутите сам блок, приподнимите его и отсоедините все колодки, которые к нему подключены. На этом этапе рекомендуется запоминать или делать схематические зарисовки, чтобы знать, откуда что отсоединяется.
4. Установите новый блок на место старого и подключите все провода согласно схеме.

Поскольку в автомобилях ВАЗ 21099 блок предохранителей расположен в неудобном месте, и его неисправность часто связана с попаданием влаги, необходимо внимательно следить за защитой этого узла от воды. Как предотвратить намокание?

1. Держите систему в чистоте, регулярно очищая сливное отверстие рядом с монтажным блоком от забившихся листьев и мусора.
2. Тщательно герметизируйте пластиковую перегородку над блоком.
3. Убедитесь, что крепления на блоке предохранителей хорошо затянуты.
4. Накройте блок подручными средствами. Например, можно использовать кусок камеры или разрезанную вдоль 5-литровую бутылку из-под воды.

Надежная защита монтажного блока поможет избежать поломок и быстрого износа других элементов электроцепи. Все компоненты автомобиля взаимосвязаны. Генератор, аккумулятор и стартер могут выйти из строя и потребовать замены из-за неисправности монтажного блока.

Мнение эксперта

! Совет эксперта

Задать вопрос

Профиль в VK

Руслан Константинов
Подробнее об эксперте
Руслан Константинов – опыт профессионального ремонта автомобилей 10 лет. Окончил Ижевский государственный технический университет имени М.Т. Калашникова по специальности «ЭКСПЛУАТАЦИЯ ТРАНСПОРТНО-ТЕХНОЛОГИЧЕСКИХ МАШИН И КОМПЛЕКСОВ». Специализация работ разная, от диагностики и ремонта двигателей и трансмиссии до консультации по приобретению расходных материалов. Опыт работ по ремонту электронных узлов.
Не все автовладельцы, особенно новички, знают, что, помимо предохранителей и реле в монтажном блоке под капотом, есть ещё несколько элементов в салоне. Находятся они под центральной консолью. Чтобы добраться до них, нужно снять боковую крышку со стороны переднего пассажира. За ней можно увидеть несколько предохранителей и реле. Отвечают они за работоспособность и защиту электронного блока управления двигателем, топливного насоса и некоторых других важных элементов электрооборудования автомобиля. Скрыты они, по-видимому, из-за важности оборудования, которое может стать неисправным после неумелых действий неопытных автомобилистов.

Советы по выбору и замене монтажного блока

При выборе и замене монтажного блока на ВАЗ 21099 важно учитывать несколько ключевых аспектов, чтобы обеспечить надежную работу электрической системы автомобиля. Монтажный блок, или блок предохранителей, отвечает за распределение электрической энергии и защиту различных электрических цепей от перегрузок и коротких замыканий.

1. Совместимость с моделью автомобиля

Перед покупкой нового монтажного блока необходимо убедиться, что он совместим с моделью ВАЗ 21099. Разные модели могут иметь различные конфигурации и количество предохранителей. Рекомендуется обратиться к технической документации или консультироваться с продавцом, чтобы избежать ошибок при выборе.

2. Качество и производитель

Выбор качественного монтажного блока имеет решающее значение для долговечности и надежности работы электрической системы. Рекомендуется отдавать предпочтение оригинальным запчастям или проверенным производителям, которые зарекомендовали себя на рынке. Некачественные аналоги могут привести к частым поломкам и даже к повреждению электрических компонентов автомобиля.

3. Проверка состояния старого блока

Прежде чем заменить монтажный блок, стоит внимательно осмотреть старый. Обратите внимание на наличие коррозии, повреждений, а также на состояние предохранителей. Если блок имеет явные признаки износа или повреждения, его замена необходима. В противном случае, можно попробовать заменить только предохранители, если они вышли из строя.

4. Установка нового блока

Замена монтажного блока требует аккуратности и внимательности. Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания. Снимите старый блок, запомнив или зафиксировав расположение проводов. Установите новый блок, следуя инструкции производителя, и подключите провода в соответствии с ранее сделанными записями. После завершения установки подключите аккумулятор и проверьте работу всех электрических систем.

5. Тестирование и диагностика

После замены монтажного блока рекомендуется провести тестирование всех электрических систем автомобиля. Проверьте работу фар, сигналов, стеклоподъемников и других компонентов, чтобы убедиться, что все функционирует корректно. Если возникают проблемы, возможно, потребуется дополнительная диагностика электрической системы.

Следуя этим советам, вы сможете правильно выбрать и заменить монтажный блок на ВАЗ 21099, что обеспечит надежную работу электрической системы вашего автомобиля.

Вопрос-ответ

Что такое монтажный блок на ВАЗ 21099 и какую функцию он выполняет?

Монтажный блок на ВАЗ 21099 — это устройство, в котором располагаются предохранители и реле, отвечающие за защиту электрических цепей автомобиля. Он обеспечивает распределение электрической энергии и защиту от коротких замыканий, а также позволяет управлять различными электрическими системами автомобиля, такими как освещение, система зажигания и другие.

Как правильно заменить предохранитель в монтажном блоке ВАЗ 21099?

Для замены предохранителя в монтажном блоке ВАЗ 21099 необходимо сначала отключить аккумулятор, чтобы избежать короткого замыкания. Затем следует открыть крышку монтажного блока, найти нужный предохранитель по схеме, извлечь его с помощью пинцета или специального инструмента и установить новый предохранитель того же номинала. После замены можно закрыть крышку и подключить аккумулятор.

Где находится монтажный блок на ВАЗ 21099?

Монтажный блок на ВАЗ 21099 обычно располагается под капотом автомобиля, рядом с аккумулятором. В некоторых моделях он может находиться в салоне, под приборной панелью. Для точного определения местоположения стоит обратиться к руководству пользователя или сервисной документации автомобиля.

Советы

СОВЕТ №1

Перед началом работы обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит вас от электрического удара во время монтажа.

СОВЕТ №2

Тщательно изучите схему подключения монтажного блока для вашей модели ВАЗ 21099. Это поможет избежать ошибок при подключении проводов и обеспечит правильную работу всех систем автомобиля.

СОВЕТ №3

Используйте качественные инструменты и материалы. Это не только упростит процесс монтажа, но и повысит надежность соединений, что важно для безопасности вашего автомобиля.

СОВЕТ №4

После завершения монтажа проверьте все подключения и протестируйте работу электрооборудования. Это поможет выявить возможные проблемы до того, как вы вернетесь на дорогу.
