Печка в автомобиле Лада Гранта обеспечивает комфорт в салоне, особенно зимой. В статье рассмотрим особенности системы отопления и основные неисправности, с которыми сталкиваются владельцы. Вы узнаете о методах диагностики и устранения неполадок, а также получите пошаговую инструкцию по замене отопителя. Эта информация поможет поддерживать систему в исправном состоянии и сэкономить на ремонте, выполняя некоторые работы самостоятельно.
Характеристики печки Гранты
Штатная система отопления, кондиционирования и вентиляции обеспечивает создание и поддержание комфортного микроклимата в автомобиле. Основные функции этой системы включают:
- вентилирование салона;
- предотвращение образования конденсата на стеклах;
- защита от обледенения стекол;
- нагрев салона до комфортной температуры;
- кондиционирование воздуха внутри автомобиля.

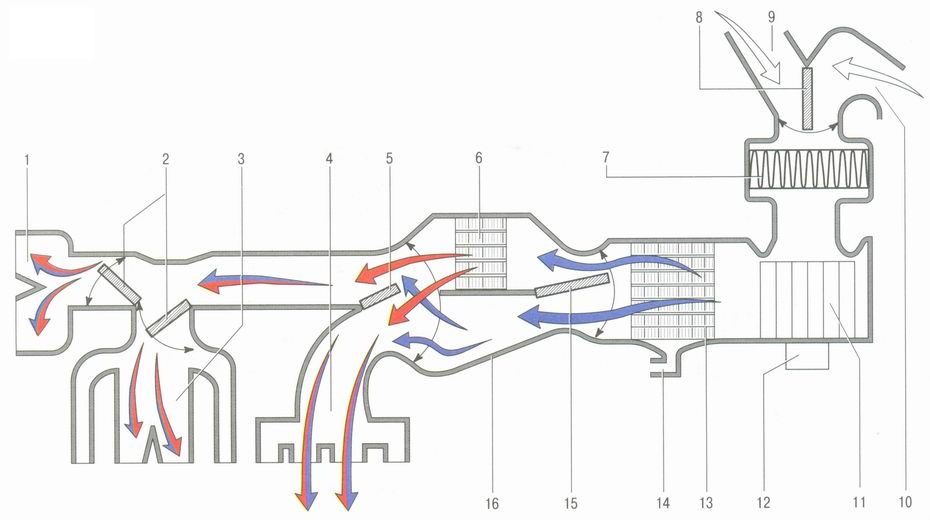

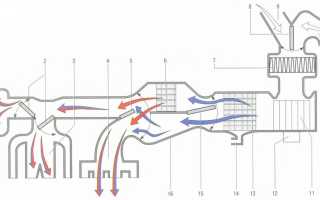

Система отопления Лады Гранты представляет собой комплекс, состоящий из множества узлов и агрегатов. Схема работы и устройство этой системы представлены на рисунке.
- Патрубки для обдува лобового стекла.
- Шиберы для распределения воздушных потоков между лобовым стеклом и салоном.
- Дефлекторы на панели приборов.
- Патрубки для обогрева ног.
- Шибер для распределения потоков воздуха между зоной лобового стекла и салоном, а также для ног водителя и пассажира.
- Радиатор отопителя.
- Воздушный фильтр.
- Шибер рециркуляции.
- Патрубок для забора свежего воздуха.
- Патрубок для забора воздуха из салона.
- Электровентилятор.
- Испаритель кондиционера.
- Дренаж.
- Шибер для регулировки температуры.
Согласно схеме отопителя Лады Гранты, воздух, поступающий через заборники 9 и 10, проходит через испаритель кондиционера в зону смешения, где его обрабатывает вентилятор 11, предварительно очищая через фильтр 7. При включенном кондиционере печка отключается, и холодный воздух направляется в выбранную водителем зону с помощью заслонок 14, 5 и 2. Если требуется прогреть салон, кондиционер отключается, и воздух подается через радиатор печки 6. Время обогрева можно регулировать, изменяя скорость вращения вентилятора 11.
Частота вращения электровентилятора регулируется с помощью дополнительных резисторов, подключаемых к цепи его электродвигателя. Подключение осуществляется через регулятор скорости подачи воздуха, расположенный на центральной консоли. Он имеет пять положений: четыре скорости и одно нулевое положение «выключено».
В отличие от предыдущих моделей «АвтоВАЗа», в Ладе Гранте отсутствует кран, регулирующий количество тепла, проходящего через радиатор. Температура воздуха регулируется моторедуктором заслонки.
Методы устранения возможных неполадок
Отопление салона автомобиля напрямую зависит от правильного функционирования системы охлаждения двигателя, так как воздух, поступающий внутрь, нагревается при прохождении через радиатор печки Лады Гранты. Необходимо проверять уровень охлаждающей жидкости в расширительном бачке: снижение количества антифриза приводит к нарушению циркуляции и недостаточному теплообмену. Такой результат может быть обусловлен и негерметичностью клапана на пробке расширительного бачка.
Недостаточность прогрева возникает из-за неисправности термостата или помпы в системе охлаждения двигателя. Причиной неудовлетворительной работы иногда становится воздушная пробка в системе отопления. Для ее устранения следует на прогретом двигателе снять шланг подогрева с узла дроссельной заслонки. Затем нужно создать избыточное давление в расширительном бачке – отвинтить крышку и подуть в него. При этом из снятого шланга потечет охлаждающая жидкость, содержащая пузырьки воздуха. Аналогичные действия нужно выполнить и со вторым шлангом. Эту операцию следует проводить с большой осторожностью: антифриз на прогретом моторе имеет температуру около 90°С, и при снятии шлангов можно обжечь руки.
Читайте также:
Печка перестаёт греть из-за неисправности моторедуктора, управляющего заслонкой, регулирующей температуру воздуха. Замена моторедуктораотопителя ВАЗ 2190 может быть выполнена своими руками, однако это – достаточно трудоемкая процедура, требующая профессионального опыта. Деталь находится под капотом автомобиля, и для ее снятия потребуется демонтировать уплотнители, «жабо», поводки дворников и трапецию. При замене моторедукторанановый рекомендуется проверить его работоспособность, подав напряжение на соответствующие клеммы от аккумулятора.
Важными элементами конструкции печки являются радиатор отопителя и вентилятор, подающий воздух к нему. Теплообменник не должен быть загрязненным, в противном случае его следует заменить или отремонтировать.
| Проблема с печкой | Возможные причины | Методы устранения / Инструкция по замене |
|---|---|---|
| Печка не греет или греет слабо | 1. Низкий уровень охлаждающей жидкости. 2. Завоздушивание системы охлаждения. 3. Неисправность термостата. 4. Засорение радиатора отопителя. 5. Неисправность крана отопителя (если есть). 6. Неисправность моторчика печки. |
1. Проверить уровень, долить до нормы. 2. Прокачать систему охлаждения (выгнать воздух). 3. Заменить термостат. 4. Промыть радиатор отопителя или заменить. 5. Заменить кран отопителя. 6. Диагностика моторчика, при необходимости замена. |
| Печка дует только холодным воздухом | 1. Неисправность заслонки «тепло-холод». 2. Обрыв тросика или тяги управления заслонкой. 3. Неисправность блока управления климатом. |
1. Проверить работу заслонки, отремонтировать или заменить. 2. Восстановить или заменить тросик/тягу. 3. Диагностика блока управления, при необходимости ремонт или замена. |
| Печка дует только горячим воздухом | 1. Залипание заслонки «тепло-холод» в положении «горячо». 2. Неисправность крана отопителя (если есть) в открытом положении. |
1. Проверить работу заслонки, отремонтировать. 2. Заменить кран отопителя. |
| Шум или свист из печки | 1. Износ подшипников моторчика печки. 2. Попадание посторонних предметов в вентилятор. 3. Неисправность крыльчатки вентилятора. |
1. Замена моторчика печки. 2. Снять моторчик, удалить посторонние предметы. 3. Замена моторчика печки. |
| Запах антифриза в салоне | 1. Утечка антифриза из радиатора отопителя. 2. Повреждение патрубков радиатора отопителя. |
1. Замена радиатора отопителя. 2. Замена поврежденных патрубков. |
| Замена радиатора отопителя | 1. Засорение радиатора. 2. Течь радиатора. |
Инструкция по замене: 1. Слить антифриз. 2. Снять центральную консоль и часть приборной панели (может потребоваться снятие руля). 3. Отсоединить патрубки от радиатора отопителя. 4. Открутить крепления радиатора. 5. Извлечь старый радиатор. 6. Установить новый радиатор, подключить патрубки. 7. Собрать все в обратном порядке. 8. Залить антифриз, прокачать систему. |
| Замена моторчика печки | 1. Шум, свист, отсутствие работы. 2. Неисправность электрической части. |
Инструкция по замене: 1. Отсоединить клемму аккумулятора. 2. Снять бардачок (перчаточный ящик). 3. Отсоединить электрический разъем от моторчика. 4. Открутить крепления моторчика (обычно 3-4 самореза). 5. Извлечь старый моторчик. 6. Установить новый моторчик, подключить разъем. 7. Собрать все в обратном порядке. 8. Подключить клемму аккумулятора, проверить работу. |
Интересные факты
Вот несколько интересных фактов о печке для Лады Гранты и методах устранения неполадок:
-
Частые проблемы с печкой: Одной из самых распространенных проблем с печкой Лады Гранты является недостаточная подача тепла в салон. Это может быть вызвано засорением радиатора отопителя, утечкой охлаждающей жидкости или неисправностью термостата. Регулярная проверка и обслуживание системы отопления могут предотвратить эти проблемы.
-
Методы диагностики: Для диагностики неполадок печки можно использовать несколько простых методов. Например, проверка температуры воздуха, выходящего из вентиляционных отверстий, и осмотр уровня охлаждающей жидкости в системе. Если воздух холодный, это может указывать на проблемы с циркуляцией жидкости или забитый радиатор.
-
Замена печки: Процесс замены печки в Ладе Гранте может быть довольно трудоемким, так как требует снятия панели приборов и других компонентов. Однако, следуя пошаговой инструкции и имея необходимые инструменты, можно выполнить эту задачу самостоятельно. Важно помнить о необходимости прокладки новых уплотнителей и проверки всех соединений после установки нового устройства, чтобы избежать утечек и других проблем.
Как поменять отопитель
Замена отопителя на Ладе Гранте осуществляется в соответствии с рекомендациями производителя. Однако опытные автомобилисты предлагают свои методы, которые зарекомендовали себя в процессе ремонта. В первую очередь необходимо освободить пространство под капотом: открутите клеммы и болты, фиксирующие аккумулятор, и снимите его. Далее уберите патрубки дроссельной заслонки и воздуховодов, а также демонтируйте воздушный фильтр. После этого можно слить антифриз из системы охлаждения.

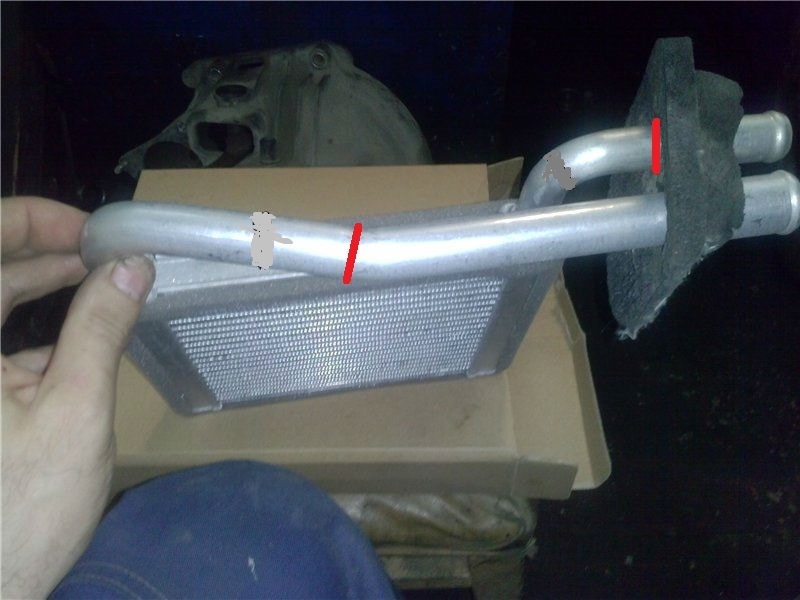

Работы в салоне начинаются с удаления декоративного кожуха ручника: для этого нужно отвинтить два самореза и освободить крепление тоннеля с обеих сторон — как со стороны водителя, так и со стороны пассажира. Затем следует снять педаль газа, открутив три болта и отсоединив контактную группу. Далее необходимо извлечь палец крепления педали тормоза и надавить на нее, чтобы освободить пространство для дальнейших действий. Для доступа к радиатору отопителя снимите пластиковую боковую крышку торпедо. Чтобы демонтировать теплообменник, отрежьте патрубки в двух местах.
Отрезанные части труб нужно вытащить в подкапотное пространство, затем отогните педаль тормоза и извлеките старый радиатор в салон. После установки нового теплообменника его патрубки должны быть просунуты в салон через подкапотное пространство, надеты на патрубки радиатора и надежно закреплены новыми хомутами. Установка всех снятых компонентов производится в обратном порядке. В завершение установите аккумулятор и залейте охлаждающую жидкость.
Правила пользования штатной системой отопления
В руководстве по эксплуатации авто изложены основные принципы работы системы вентиляции, кондиционирования и отопления салона. Для быстрого прогрева необходимо переключить заслонку в положение рециркуляции воздуха, а скорость вентилятора в положение «максимум». При этом окна автомобиля должны быть закрыты. Ехать длительное время в таком режиме не следует, поскольку это может привести к запотеванию стекол.
Основной причиной скапливания конденсата является разница температур в салоне и снаружи и повышенная влажность. Чтобы предотвратить запотевание стекол, необходимо прогреть их, направив на них дефлекторы обогревателя, и просушить воздух, включив кондиционер. Однако при движении автомобиля в режиме повышенных нагрузок (например, на затяжных подъемах) при включенном кондиционере может произойти перегрев двигателя, поэтому в подобных условиях необходимо контролировать его температуру. Образование конденсата обычно является результатом загораживания вентиляционных отверстий багажом.
-
Читайте также:
Некорректная работа системы вентиляции и отопления может быть вызвана неисправностью датчика температуры, находящегося в плафоне освещения салона. Не рекомендуется ехать с открытыми окнами в жаркую погоду при работающем кондиционере.
Система вентиляции, кондиционирования и отопления автомобиля создает условия для нормальной и комфортной езды в любой климатической зоне. Инженерами «АвтоВАЗа» была разработана и внедрена простая и надежная концепция отопления для модели Лада Гранта. Но для эффективной работы системы необходимо соблюдать определенные правила, что поможет избежать непредвиденных поломок.
Мнение эксперта
! Совет специалиста
Задать вопрос
Профиль в VK
Руслан Константинов
Узнать больше об эксперте
Руслан Константинов – профессионал в области автомобильного ремонта с десятилетним стажем. Он завершил обучение в Ижевском государственном техническом университете имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Его опыт охватывает широкий спектр работ, включая диагностику и ремонт двигателей и трансмиссий, а также консультации по выбору расходных материалов. Также он имеет навыки в ремонте электронных компонентов.
Даже у опытных водителей могут возникать неожиданные ситуации. Если отопитель автомобиля выдувает холодный воздух или салон долго не прогревается, и все очевидные причины устранены, не стоит сразу же мчаться в сервис. Возможно, проблема заключается в простой ошибке – заслонка печки могла остаться закрытой. Если заслонка, согласно регулятору, установлена верно, стоит попробовать немного подвинуть ее резкими движениями. Хотя вероятность невелика, существует шанс, что она заела, и резкий толчок поможет ее разблокировать.
Частые вопросы и ответы по эксплуатации печки Гранты
Как часто нужно проверять печку на наличие неисправностей?
Рекомендуется проводить проверку системы отопления автомобиля не реже одного раза в сезон, особенно перед началом холодного времени года. Это позволит заранее выявить возможные проблемы и избежать неприятных ситуаций в морозы.
Что делать, если печка не греет?
Если печка не греет, первым делом проверьте уровень охлаждающей жидкости в системе. Низкий уровень может привести к недостаточному прогреву. Также стоит обратить внимание на состояние термостата и радиатора. Если они работают неправильно, это может быть причиной плохого обогрева. В некоторых случаях проблема может заключаться в засорении радиатора печки, что требует его промывки или замены.
Как понять, что печка нуждается в замене?
Существует несколько признаков, указывающих на необходимость замены печки. Это может быть постоянный запах антифриза в салоне, наличие влаги на стеклах, а также шумы и посторонние звуки при работе устройства. Если печка не справляется с обогревом, несмотря на исправность других систем, это также может быть сигналом к замене.
-
Читайте также:
Можно ли самостоятельно отремонтировать печку?
Некоторые мелкие неисправности, такие как замена фильтров или устранение засоров, можно устранить самостоятельно. Однако, если проблема более серьезная, например, требуется замена радиатора или других компонентов, лучше обратиться к специалистам. Это поможет избежать дополнительных повреждений и затрат.
Как часто нужно менять фильтры печки?
Фильтры печки рекомендуется менять каждые 15-20 тысяч километров пробега или раз в год, в зависимости от условий эксплуатации. Загрязненные фильтры могут значительно ухудшить качество обогрева и вентиляции в салоне автомобиля.
Как проверить работоспособность печки?
Для проверки работоспособности печки включите обогрев на максимальную мощность и проверьте, поступает ли горячий воздух в салон. Также обратите внимание на наличие посторонних звуков и запахов. Если печка работает нестабильно, это может указывать на необходимость диагностики и ремонта.
Что делать, если печка сильно шумит?
Шум при работе печки может быть вызван несколькими факторами, включая износ вентилятора, наличие посторонних предметов в системе или неисправность подшипников. Важно провести диагностику и, при необходимости, заменить поврежденные детали.
Как избежать проблем с печкой в будущем?
Для предотвращения проблем с печкой рекомендуется регулярно проводить техническое обслуживание, следить за уровнем охлаждающей жидкости и состоянием фильтров. Также стоит избегать эксплуатации автомобиля в экстремальных условиях без предварительной подготовки системы отопления.
Вопрос-ответ
Как ведет себя печка при неисправном термостате?
Заклинивание термостата. В случае закрытого состояния (малый круг) печка-то работать будет, только двигатель начнет перегреваться, вплоть до выхода из строя, так что эту поломку вы диагностируете довольно быстро.
Почему из печки дует еле теплый воздух?
Есть несколько основных причин плохой работы печки: это загрязнение радиатора печки и всей системы охлаждения, неисправный термостат, завоздушивание радиатора печки, забит салонный фильтр, плохая работа помпы системы охлаждения. Причина №1: это загрязнение радиатора печки и всей системы охлаждения.
Как определить, забит радиатор печки или нет?
Как понять, что забит радиатор печки? Основные признаки забивания – это когда холодный или еле теплый воздух заходит в салон, что сопровождается запотеванием стекол и появлением запаха охлаждающей жидкости в салоне. Если вы обнаружите эти признаки, рекомендуется проверить радиатор на забивание.
Как выгнать воздушную пробку из печки?
Снимите крышку расширительного бачка. Накройте горлышко чистой тканью или подсоедините шланг и продуйте его, чтобы стравить воздух из системы. Дуйте до тех пор, пока из снятого патрубка не начнет выливаться жидкость. После этого сразу наденьте шланг обратно.
-
Читайте также:
Советы
СОВЕТ №1
Перед началом диагностики и ремонта печки обязательно ознакомьтесь с руководством пользователя вашего автомобиля. Это поможет вам понять, как устроена система отопления и какие компоненты могут быть причиной неполадок.
СОВЕТ №2
Регулярно проверяйте уровень охлаждающей жидкости в системе. Низкий уровень может привести к перегреву и неэффективной работе печки. Если уровень жидкости постоянно падает, это может указывать на утечку, которую следует устранить.
СОВЕТ №3
При замене печки используйте только оригинальные запчасти или качественные аналоги. Это обеспечит надежность и долговечность работы устройства, а также поможет избежать дополнительных проблем в будущем.
СОВЕТ №4
Если вы не уверены в своих силах или сталкиваетесь с серьезными неполадками, лучше обратиться к профессионалам. Неправильная установка или диагностика может привести к более серьезным повреждениям автомобиля.
