В статье рассмотрим настройку карбюратора Солекс на Ладе 21083 — ключевом элементе системы питания двигателя. Правильная настройка карбюратора обеспечивает оптимальную работу двигателя, снижает расход топлива и уменьшает выбросы вредных веществ. Обсудим основные этапы доработки и ремонта карбюраторного механизма, что поможет владельцам улучшить эксплуатационные характеристики и продлить срок службы двигателя.
Правильная настройка устройства

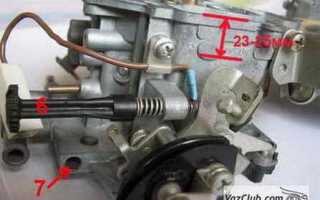

Для корректной настройки карбюратора Солекс 21083, производимого на ДААЗ, следует использовать регулировочные винты. Их вращение позволяет установить нужные обороты холостого хода. Например, для автомобиля ВАЗ 2108 оптимальные обороты составляют 650 в минуту.
Регулировка подачи топливной смеси осуществляется с помощью двух винтов: винта количества и винта качества. Винт количества располагается в средней части карбюратора и воздействует на дроссельную заслонку первой камеры. Это приводит к увеличению объема топливной смеси, поступающей в цилиндры двигателя, что, в свою очередь, повышает обороты мотора. При откручивании этого винта количество оборотов уменьшается.
Винт качества находится в нижней части устройства. Его конус перекрывает выходное отверстие для топлива, которое заполняет систему холостого хода. Изменяя диаметр этого отверстия, можно регулировать дозировку топливной смеси.
К основным компонентам карбюратора Солекс 21083 относятся:
- камера холостого хода;
- дозирующая система;
- экономайзер для мощностных режимов;
- насос диафрагменного типа;
- топливный фильтр.
Дополнительно тюнинг карбюратора Солекс 21083 может включать обогащение горючей смеси. Это достигается с помощью специального распылителя, который установлен в верхней крышке карбюратора. Топливозаборная трубка находится в поплавковой камере. При высоких оборотах коленчатого вала бензин поступает по заборной трубке в топливный канал, а затем в распылитель. Это обогащает смесь и увеличивает мощность двигателя.
Чтобы система обогащения карбюратора ДААЗ не засорялась, важно своевременно проводить необходимый ремонт, который включает промывку и продувку топливного канала.
Настройка карбюратора Солекс на Ладе 21083 является важным этапом для обеспечения оптимальной работы двигателя. Эксперты отмечают, что правильная регулировка смеси воздуха и топлива напрямую влияет на экономичность и динамику автомобиля. В первую очередь, необходимо проверить состояние всех компонентов карбюратора, включая жиклеры и поплавковую камеру. Специалисты рекомендуют начинать с настройки холостого хода, который должен быть стабильным и равномерным. Также важно обратить внимание на уровень топлива в поплавковой камере, так как его неправильное значение может привести к перебоям в работе двигателя. В процессе настройки стоит учитывать климатические условия и тип топлива, так как они могут существенно влиять на характеристики работы карбюратора. Правильная настройка не только улучшает производительность, но и способствует снижению вредных выбросов, что делает автомобиль более экологичным.
Самостоятельная регулировка механизма
Вследствие того, что Солекс относится к механизму эмульсионного типа, состоящему из двух камер, его можно использовать практически во всех моделях автомобилей. Данная продукция ДААЗ оснащена дроссельными заслонками, открывающимися по очереди. Это обеспечивает необходимую надежность и высокий уровень качества работы устройства. Благодаря удачно подобранному сечению диффузоров механизм ДААЗ не требует дополнительной доработки.
Самостоятельная регулировка карбюратора ВАЗ 2108 производится следующим образом.
| Этапы работ | Что предпринять |
| При запуске мотора воздушная заслонка открывается на величину пускового зазора. | Если зазор слишком малый либо, наоборот, чрезмерно большой, то его следует отрегулировать соответствующим винтом. Его обычное значение составляет примерно три миллиметра. |
| Снизу механизма находится винт дроссельной заслонки. С его помощью регулируются обороты двигателя. | Если мотор начинает работать с перебоями, следует прочистить жиклёры. Данный ремонт выполняется после снятия крышки карбюратора. |
| По таблице технических данных уровень топлива в карбюраторе должен составлять 22,5 миллиметра. Устанавливается такой показатель при помощи специальных поплавков. | В зависимости от того, сколько бензина присутствует в камере (много или мало), поплавки подгибаются в одну либо другую сторону. |
Читайте также:
На концах магнитных клапанов Солекс имеются жиклёры холостого хода. Работоспособность каналов жиклёров проверяется струей сжатого воздуха. Обычно это делается таким образом. Когда производится ремонт устройства, снимается его верхняя крышка. На открывшейся плоскости имеется три канальных отверстия. Откручивается магнитный клапан с наконечником для жиклёров. Дальше запускается воздушный компрессор. Шланг со сжатым воздухом вставляется в открывшееся седло жиклёров. Струи воздуха, выходящего из каналов, проверяются кончиками пальцев сверху плоскости на ощупь.
Если над каким-то каналом жиклёров давление воздушной струйки не ощущается, то данный канал необходимо прочистить.
| Параметр настройки | Описание | Рекомендуемое значение (21083) |
|---|---|---|
| Уровень топлива в поплавковой камере | Высота столба топлива относительно плоскости разъема поплавковой камеры. | 21-23 мм |
| Главные топливные жиклеры (ГТЖ) | Определяют количество топлива, подаваемого в двигатель на средних и высоких оборотах. | 1-я камера: 97.5-100, 2-я камера: 100-102.5 |
| Главные воздушные жиклеры (ГВЖ) | Определяют количество воздуха, смешиваемого с топливом на средних и высоких оборотах. | 1-я камера: 150-165, 2-я камера: 135-145 |
| Жиклер холостого хода (ЖХХ) | Определяет количество топлива, подаваемого на холостом ходу. | 40-42 |
| Воздушный жиклер холостого хода (ВЖХХ) | Определяет количество воздуха, подаваемого на холостом ходу. | 150-160 |
| Диаметр распылителя ускорительного насоса | Влияет на обогащение смеси при резком нажатии на педаль газа. | 35-40 |
| Производительность ускорительного насоса | Количество топлива, подаваемого за один цикл работы ускорительного насоса. | 5-7 см³ за 10 качков |
| Зазор между дроссельной заслонкой 1-й камеры и стенкой | Влияет на обороты холостого хода. | 0.8-1.0 мм |
| Угол открытия дроссельной заслонки 2-й камеры | Влияет на момент включения 2-й камеры. | 3/4 — 7/8 открытия 1-й камеры |
| Качество смеси на холостом ходу (винт качества) | Регулирует состав топливовоздушной смеси на холостом ходу. | 1.5-2.5 оборота от полностью закрученного |
| Количество оборотов холостого хода (винт количества) | Регулирует обороты двигателя на холостом ходу. | 800-950 об/мин |
Интересные факты
Вот несколько интересных фактов о настройке карбюратора Солекс на Ладе 21083:
-
Принцип работы: Карбюратор Солекс работает по принципу создания разрежения, которое позволяет смешивать воздух с топливом. Это достигается за счет формы и конструкции диффузора, что делает его более эффективным по сравнению с другими карбюраторами, такими как К-126. Правильная настройка позволяет добиться оптимального соотношения воздуха и топлива, что улучшает производительность двигателя и снижает расход топлива.
-
Регулировка холостого хода: Одним из ключевых этапов настройки карбюратора является регулировка холостого хода. На Ладе 21083 это можно сделать с помощью винта, который отвечает за подачу топлива на холостом ходу. Правильная настройка этого параметра позволяет избежать «провалов» при старте и обеспечивает стабильную работу двигателя на низких оборотах.
-
Чистота и обслуживание: Регулярная чистка карбюратора Солекс является важной частью его обслуживания. Накопление грязи и отложений может привести к ухудшению работы двигателя и увеличению расхода топлива. Для поддержания карбюратора в хорошем состоянии рекомендуется периодически разбирать и чистить его, а также проверять состояние жиклеров и мембран.
Работа экономайзера
Экономайзер мощностных режимов требует ремонта, когда двигатель начинает демонстрировать плохую работу под высокой нагрузкой. Для доступа к нему необходимо открутить три винта, фиксирующие крышку. Принцип его функционирования заключается в следующем: через специальную полость подается разрежение, которое вытягивает диафрагму. Это приводит к тому, что штырёк диафрагмы не оказывает давления на клапан холостого хода, и, соответственно, топливо не попадает в дозирующую систему. Когда разрежение снижается, дроссель начинает открываться.
В этот момент пружина диафрагмы, преодолевая разрежение, начинает воздействовать на клапан. Это открывает путь бензину к жиклёру, который подает дополнительное топливо в главную дозирующую систему мощностных режимов. Ремонт в данном случае заключается в необходимости прочистки канала подачи разрежения. Благодаря доработке карбюраторов Солекс, динамические характеристики автомобилей, работающих с ними, значительно улучшаются. Если горючая смесь оказывается обедненной, требуется подобрать соответствующие жиклёры, которые обычно устанавливаются с большим сечением.
Конструкция устройства достаточно надежна и не требует доработки. Пусковой механизм дополнительно оснащен ручным управлением. Первый канал камеры воздушной заслонки находится в верхней части диффузора. При запуске двигателя его прогреву способствует правильное расположение заслонок с помощью рычага управления. Если потянуть рычаг на себя, одна заслонка открывается, а другая закрывается. Вытягивание диафрагмы происходит за счет преодоления сопротивления пружины благодаря поступлению разрежения.
Обычно карбюратор начинает работать плохо или выходит из строя, если владелец неаккуратно подбирает топливо для автомобиля. В результате топливная система теряет баланс, что приводит к плохой динамике разгона и характерным рывкам.
Также автомобиль может демонстрировать сбои из-за неправильного уровня бензина в поплавковой камере. В этом случае необходимо снять крышку и измерить расстояние от открывшейся плоскости до уровня топлива. Если размер не соответствует норме, корректировка производится путем подгибания поплавков.
Проверка и замена воздушного фильтра
Воздушный фильтр является одним из ключевых элементов системы питания автомобиля, так как он отвечает за очистку воздуха, поступающего в карбюратор. Загрязненный или забитый фильтр может привести к ухудшению работы двигателя, увеличению расхода топлива и снижению мощности. Поэтому регулярная проверка и замена воздушного фильтра являются важными этапами в обслуживании автомобиля Лада 21083 с карбюратором Солекс.
-
Читайте также:
Для начала, необходимо определить, когда следует проверять воздушный фильтр. Рекомендуется проводить эту процедуру каждые 10 000 — 15 000 километров пробега, а также перед длительными поездками или в условиях повышенной запыленности. Если вы заметили снижение мощности двигателя, увеличение расхода топлива или нестабильную работу на холостом ходу, это также может быть признаком необходимости замены фильтра.
Процесс проверки воздушного фильтра достаточно прост. Для этого вам понадобятся следующие инструменты: крестовая отвертка и, возможно, плоскогубцы. Начните с открытия капота и локализации воздушного фильтра, который обычно находится в верхней части двигателя, в пластиковом корпусе. Снимите крышку корпуса фильтра, открутив винты или зажимы, в зависимости от конструкции.
После снятия крышки визуально осмотрите фильтр. Если он имеет темный цвет, покрыт грязью или пылью, это явный признак того, что его необходимо заменить. Также проверьте, нет ли повреждений на самом фильтре, таких как разрывы или трещины, которые могут привести к попаданию грязного воздуха в карбюратор.
Если фильтр требует замены, аккуратно извлеките его из корпуса. Убедитесь, что при этом не попадают посторонние предметы в систему. Установите новый фильтр, следуя указаниям производителя. Обратите внимание на правильную ориентацию фильтра: стрелка на корпусе должна указывать в сторону двигателя, что обеспечивает правильное направление потока воздуха.
После установки нового фильтра, закройте крышку корпуса и закрепите ее винтами или зажимами. Убедитесь, что все элементы надежно зафиксированы, чтобы избежать попадания грязи в систему. После завершения работы рекомендуется запустить двигатель и проверить его работу на холостом ходу, чтобы убедиться, что все функционирует корректно.
Регулярная проверка и замена воздушного фильтра не только продлевает срок службы карбюратора Солекс, но и способствует улучшению общей производительности автомобиля. Не забывайте о важности этого элемента и следите за его состоянием, чтобы ваш автомобиль всегда работал на максимуме своих возможностей.
Вопрос-ответ
На сколько оборотов откручивать винт качества смеси Солекс?
Отвернуть винт качества на 1.5 — 2 оборота.
Как правильно настроить смесь на карбюраторе?
На карбюраторе имеются специальные винты качества смеси. Соотношение компонентов изменяется путем их вращения. Поочередно нужно крутить винты по часовой стрелке до того момента, пока двигатель не станет сбоить. Если продолжать дальше крутить винт, то мотор заглохнет.
В каком положении должна стоять заслонка карбюратора?
При полностью выжатой рукоятке привода заслонка располагается строго вертикально, а при отпущенном приводе перекрывает сечение первой камеры карбюратора.
-
Читайте также:
Советы
СОВЕТ №1
Перед началом настройки карбюратора Солекс, обязательно ознакомьтесь с руководством пользователя вашего автомобиля. Это поможет вам понять основные параметры и характеристики, которые необходимо учитывать при регулировке.
СОВЕТ №2
При настройке карбюратора используйте только качественные инструменты и запчасти. Это обеспечит точность регулировок и продлит срок службы карбюратора. Не забывайте также проверять состояние воздушного фильтра и топливной системы.
СОВЕТ №3
Регулировка карбюратора должна проводиться на прогретом двигателе. Это позволит добиться более точных результатов, так как характеристики смеси изменяются в зависимости от температуры двигателя.
СОВЕТ №4
После завершения настройки карбюратора, проведите тест-драйв автомобиля. Обратите внимание на работу двигателя на разных оборотах и условиях. Если возникнут проблемы, возможно, потребуется повторная регулировка.
