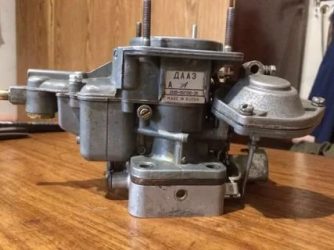

Настройка карбюратора дааз 2105 1107010 20 регулировка

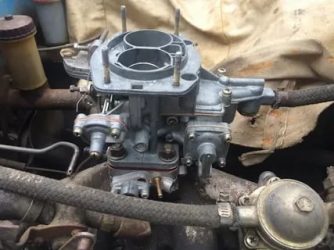

Регулировка карбюратора на автомобиле ВАЗ-2105

Многие начинающие механики считают, что отрегулировать карбюратор на машине отечественного производства весьма сложно. Однако более опытные специалисты легко справляются с подобной задачей, достаточно лишь знать устройство автомобиля и последовательность действий, которые предстоит осуществить.

Дело в том, что карбюратор отвечает за создание топливовоздушной смеси, которая образуется посредством смешивания топлива с кислородом. После того, как произошло воссоединение разных по составу компонентов, всё подаётся в камеру сгорания. В нижеприведённом материале рассмотрена регулировка карбюратора ВАЗ-2105.

Узнаем обо всех преимуществах и возможностях приспособления.

В этой статье мы расскажем как легко, играючи, отрегулировать карбюратор на пятерке

Несколько слов об устройстве карбюратора ВАЗ-2105

Как показывает практика, с каждым годом спрос на карбюраторные силовые агрегаты снижается, при этом водители чаще интересуются инжекторными моторами. Обусловлено это, естественно, не личными предпочтениями автовладельцев, а тенденциями, которые всему миру диктуют лидеры в отрасли машиностроения. С каждым годом на рынке появляется всё больше усовершенствованных машин, предлагающих обновлённую начинку, способную выполнить всё больше полезных функций. Наряду с усовершенствованными возможностями становятся отличными характеристики транспортных средств.

Регулировка карбюратора ВАЗ-2105 до сих пор пользуется спросом из-за того, что карбюраторы, в отличие от инжекторов, могут похвастаться целым рядом преимуществ, делающих их относительно эффективными в некоторых случаях. Автомобили, которые оснащены карбюратором, способны активизировать движок за один оборот даже в тот момент, когда на улице сильный мороз.

Как правило, во входном коллекторе сосредотачивается небольшое количество паров, которые способствуют запуску мотора при отрицательных температурах.

Кроме того, такие машины, как ВАЗ-2105, оснащены подсосом, который способствует насыщению всей топливной конструкции, увеличивает концентрацию состава из кислорода и бензина, что способствует максимально быстрому нагреванию мотора.

Устройство вполне возможно настроить своими руками

Пошаговая инструкция по регулировке карбюратора отечественного ВАЗ-2105

Настройка карбюратора ВАЗ-2105 требует от механика опыта, который был приобретён при разборке или перенастройке любой другой топливной системы. Не имея даже представления о конструкции карбюратора и его особенностях, самостоятельно не стоит выполнять все нижеописанные рекомендации.

Если владелец отечественного транспортного средства не знает, как настроить карбюратор на ВАЗ-2105, и надеется только на себя и чёткое соблюдение инструкции, он должен понимать, что безграмотное изменение любых параметров агрегата способно сильно усугубить существующую неисправность или вовсе грозит поломкой прибора. В противном случае человек, которому хорошо знакома настройка карбюратора, сможет легко и быстро исправить неполадки.

К слову сказать, регулировка карбюратора ВАЗ-2105 помогает максимизировать параметры, касающиеся работы транспортного средства, одновременно уменьшить потребление топлива и максимизировать производительность движка. Оптимизация технических качеств мотора, как показывает практика, не кроет в себе пагубного влияния для агрегата. И вместе с тем рекомендуется специалистами как обязательная процедура, гарантирующая довольно длительную и бесперебойную работу мотора.

Первое, что нужно сделать автомобилисту, который не знает, как отрегулировать карбюратор на ВАЗ-2105, — произвести калибровку количества оборотов коленвала. Что касается оптимального показателя, то здесь необходимо установить такое количество оборотов, которое достигало бы 800 ед./мин. Чтобы осуществить этот процесс, придётся найти специальный винт, посредством которого регулируется количество оборотов. Затем его нужно закрутить до максимума, после чего вновь ослабить на три оборота (в противоположный бок).

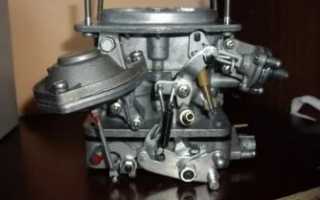

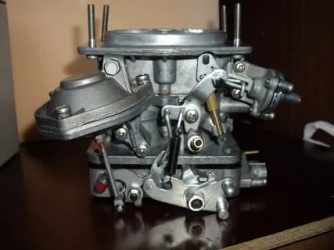

1 – винт количества, 2 – винт качества

Вторым шагом, который регламентирует настройка карбюратора, должно стать изменение СО2. Для того чтобы аппарат функционировал в нормальном режиме, необходимо регулировать количество углекислого газа. Это действие помогает осуществить винт качества. Его следует закрутить по полной, после чего выкрутить на 4 оборота. Благодаря этой манипуляции можно добиться повышения концентрации бензина.

Если автомобилист решил самостоятельно настраивать карбюратор ВАЗ-2105, он не должен забывать о необходимости прогреть силовой агрегат. Так как без неё невозможно будет выполнить все нижеописанные действия.

Регулировка карбюратора ВАЗ-2105 предусматривает корректировку оборотов. В этом вопросе также поможет винт количества. Именно он сможет установить количество вращений холостого хода. Если рассматривать карбюратор ВАЗ-2105, регулировка холостого хода должна быть настроена таким образом, чтобы можно было обеспечить стабильную работу движка, равную 750 оборотам.

Автомобилист должен максимально осторожно повернуть винт качества. Ввиду такого движения постепенно начнут увеличиваться обороты, которые спустя некоторое время незначительно упадут, повлияв на неустойчивую работу силового агрегата. Как только автовладелец заметил нестабильное функционирование движка, необходимо вновь вкрутить винт.

Производить подобные действия следует до тех пор, пока работа силового агрегата не станет стабильной.

Итак, чтобы окончательно закрыть вопрос, который помогает понять принцип регулировки карбюратора ВАЗ-2105, необходимо сделать настройку ХХ. Результирующим этапом станет калибровка оборотов холостого хода посредством винта количества до 900 единиц.

Если автовладелец понял, как отрегулировать карбюратор ВАЗ-2105, и самостоятельно справился с этой задачей, он должен в обязательном порядке произвести тестирование прибора. Для этого необходимо активизировать силовой агрегат, как можно резче нажать на педаль акселератора и убрать давление. Если регулировка некорректная, на некоторое время возрастёт частота вращения коленвала. При неожиданном выключении силового агрегата следует увеличить число оборотов посредством регулировочного винта. Затем нужно удостовериться в нормальной работе движка в момент включения печки и света, повысить до максимума нагрузку.

Специалисты рекомендуют

Регулировка карбюратора ВАЗ-2105 предусматривает необходимость проверять положение клапана. Этот элемент конструкции должен задвигаться так, чтобы жиклёр холостого хода соприкасался с разъёмом. Не помешает смазка резинового уплотнителя моторным маслом.

Кроме того, необходимо следить за тем, чтобы воздушная заслонка системы, отвечающая за холодный пропуск, располагалась в вертикальной плоскости.

Настроить карбюратор на ВАЗ-2105 непросто, следует знать о том, что в момент регулировки винта до упора движок должен глохнуть. Если же мотор работает стабильно, скорее всего, придётся увеличивать обороты.

Если присутствует разрежение в трубке, расположенной между регулируемым прибором и распределителем зажигания, следует искать причину в завёрнутом стопорном винте дроссельной заслонки. Как правило, стабилизировать работу этого небольшого устройства можно посредством стопорного винта. Если всё сделано правильно, заслонка не будет заклиниваться в диффузоре, при этом появится хорошая герметичность.

Практически во всех устройствах, движок которых имеет объём не менее 1,5 тыс. см3, там, где находится держатель топливного жиклёра, может располагаться электромагнитный клапан. В том случае, если такая деталь имеет место, придётся проверить функциональность этого элемента и её электромеханическое состояние. Для этого необходимо активизировать зажигание, медленно снять и вновь надеть разъём. Щелчки станут прямым доказательством исправности проверяемого элемента.

Специалисты сервисных центров рекомендуют при наступлении тёплого сезона снижать количество оборотов до 800 единиц, при этом увеличивая их зимой до 1000 об/мин. Грамотная регулировка карбюратора ВАЗ-2105 улучшит эффективность мотора, особенно если будут учтены климатические особенности.

Заключение

Все вышеприведённые инструкции помогут даже механику-любителю отечественного ВАЗ-2105 самостоятельно, без дополнительных затрат на услуги квалифицированных специалистов, грамотно и правильно произвести регулировку карбюратора. После того как все манипуляции будут произведены, автовладелец должен протестировать агрегат и убедиться в нормальном функционировании силового агрегата.

Регулировка карбюратора ВАЗ 2105: инструкции (фото, видео)

Несмотря на то, что с 80-х годов карбюраторные системы, участвующие в подаче топлива в ДВС, были вытеснены инжекторными, у них все равно есть существенные плюсы, которые обуславливают их установку на некоторые автомобили.

На ВАЗ 2105 также был установлен этот тип системы. Подробнее о карбюраторе для этой модели –  в статье.

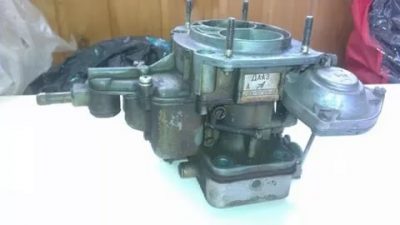

Карбюратор для ВАЗ 2105 – общие сведения

На многих моделях, выпускаемых на Волжском автомобильном заводе, установлены карбюраторные системы. В модели 2105 также используется данный вид.

Этот автомобиль выпускался с 1979 года, а снят с конвейера был только в 2010 году. Такая долгая жизнь обусловлена легкостью эксплуатации автомобиля, его внешней и внутренней простотой и дешевизной. С момента запуска «пятерки» инженеры изменяли и дорабатывали внутренние агрегаты, в том числе и карбюратор, который является одной из важных составляющих системы ДВС.

Вот почему во все времена существования ВАЗ 2105 владельцев интересовал вопрос о том, как отрегулировать эту неотъемлемую часть – карбюратор, чье состояние сказывается на работе всего ТС.

Состоит карбюратор из трех основных частей, не считая огромного количества небольших деталей. Рассмотрим эти три основные элемента для лучшего понимания устройства механизма.

• Верхняя часть – это крышка механизма и штуцеры, через которые подается топливо;
• Средняя часть – основная. Состоит из корпуса, в котором размещены две камеры для правильного и быстрого прохождения процессов подачи топливной смеси к цилиндрам;
• Нижняя часть образуется из поплавковой камеры и дроссельных заслонок.

Как уже было сказано, во всем механизме много различных мелких деталей типа прокладок, резинок и жиклеров, выход из строя которых может привести к серьезным проблемам. Чтобы работа двигателя была бесперебойной, нужно всегда следить за их состоянием, насколько это возможно.

Карбюраторы для модели авто

На данную модель автомобиля устанавливаются разные поколения карбюраторов, которые дорабатывались с течением времени. Ниже представлен список основных модификаций:

• ДААЗ (Дмитровоградский автоагрегатный завод) производил механизмы, отличавшиеся улучшенными скоростными характеристиками, в то же время повышался расход топлива;
• «Озон» – это новая версия ДААЗа, основным минусом которого являлись проблемы с клапанами, которые от любого загрязнения вызывали неполадки в работе;
• «Солекс». Главный плюс – экономичный расход топлива. Но вместе с экономичностью появляется требовательность к хорошему качеству заливаемого бензина.

Как видно, карбюратор на ВАЗ 2105 прошел через целую эволюцию, при этом приобретая как плюсы, так и минусы. Конечно, инженеры пытались доработать механизм, но идеальный агрегат создать так и не удалось.

Функции

Функционал рассматриваемого элемента довольно прост. Он призван, чтобы обогащать кислородом поступающую топливную смесь, после чего выводить ее в камеру сгорания.

Можно описать весь этот процесс термином смесеобразование. Первая его стадия – ввести в поток воздуха бензин, распылить его и частично испарить. Далее смесь поступает во впускной трубопровод и цилиндры, не переставая при этом испаряться. Следующая стадия – дозирование топлива. После этого, подстраиваясь под режим работы двигателя, происходит изменение количества смеси.

Регулировка карбюратора

Процесс регулировки карбюратора позволит улучшить работу двигателя и продлить срок его эксплуатации. Поэтому так важно проводить ее чаще, не дожидаясь, пока появятся явные признаки неисправности, например, провалы в работе двигателя или отчетливый запах бензина в салоне.

Несмотря на кажущуюся простоту данного процесса, нельзя самостоятельно регулировать карбюратор, если вы не знаете устройство данного механизма.

Несколько предварительных действий, которые помогут облегчить и оптимизировать работу:

1. Перед началом настройки нужно снять механизм, промыть и продуть его.
2. Приготовить инструментарий: набор гаечных ключей, крестовую и плоскую отвертки.
3. Также важно найти инструкцию к ВАЗ 2105, чтобы перед глазами были все нужные характеристики.

Когда все готово, можно приступать непосредственно к настройке. Из всех систем, являющихся составляющими карбюратора, регулировке подлежат только следующие:

• Система запуска устройства;
• Холостого хода;
• Поддержания уровня топливной смеси (связанная с настройкой поплавкового механизма);
• Уровень СО2.

Далее рассмотрим все стадии подробнее.

Настройка поплавкового механизма

Перед настройкой следует дать автомобилю поработать на холостых. Когда вы это сделали, приступаем к следующим этапам:

1. Снимаем крышку с карбюратора.
2. Проверяем уровень топливной жидкости (значение должно равняться 28 мм).

Если обнаруживается другой показатель, нужно провести регулировку поплавкового механизма. Для этого:

1. Ставим крышку вертикально, чтобы штуцер, через который подается топливо, смотрел вверх. Язычок поплавка должен оказаться перпендикулярным оси игольчатого клапана. В случае, если у вас другие показатели, подогните его плоскогубцами.
2. Расстояние от поплавка до картонной прокладки – 6-7 мм. В противном случае, подгибаем кронштейн, на котором держится поплавок, до нужных значений.
3. После того, как настройка механизма завершена, верните крышку назад.

Регулировка пускового устройства

Для настройки устройства делаем следующее:

1. Закрываем подсос (для удобства закрепите скрепкой).
2. Обращаем внимание на то, как установлена телескопическая тяга. Пальцем тянем рычажок тяги до упора.
3. Замеряем щель приоткрытой верхней заслонки. Стандарт – 5 мм по нижней щели. Для удобства можно измерять сверлом подходящего размера.
4. Если значение не соответствует указанному, то выставляем нужный зазор, вращая специальный регулировочный винт, расположенный на устройстве пуска генератора.

Регулировка холостого хода

Регулировка необходима, когда пропадают холостые обороты. Здесь важно не наделать ошибок, поэтому нельзя ремонтировать механизм без знания его устройства или хотя бы предварительного ознакомления с инструкцией.
Что нужно для этого?

1. Откручиваем винт качества (на три или три с половиной оборота). Винт количества отворачиваем на шесть – семь оборотов.
2. Производим пуск двигателя. Уменьшаем обороты коленвала, если они слишком высокие.
3.  После того, как двигатель прогрелся, тахометром выставляем 900 оборотов в минуту, крутя количественным винтом.
4. Через десять минут глушим машину. Проверяем электроды свечей зажигания. Если нет сажи, настройка выполнена успешно.
5. Если же сажа появилась, прочистите электроды и заверните винт качества на 0,5 – 1 оборот. Далее повторяем предыдущие действия вплоть до исчезновения сажи на свечах.

Изменение содержания со2

Чтобы изменить содержание углерода, нужно проворачивать вин качества. Сначала закрутите его до упора, а затем отверните на четыре – пять оборотов.

Карбюратор на ваз 2105 регулировка и настройка, устройство

Услышав название ВАЗ, у каждого сразу возникает ассоциация с небольшим, легким и маневренным автомобилем для всей семьи. Первая модель ВАЗ 2101 была выпущена в 1970 году в Советском Союзе Волжским автомобильным заводом, и в простонародье называлась «Жигули». Дальнейшее производство этого авто продлилось вплоть до 2012 года, создав целое поколение автомобилей ВАЗ и его модификаций.

ВАЗ 2105 (другие названия – Жигули, Lada Nova) – улучшенная модификация ВАЗ 2101, над которой отлично потрудились инженеры, конструктора и механики. В первую очередь необходимо было усовершенствовать внешний вид агрегата, улучшить комфортабельность и обеспечить более надежную безопасность пассажиров.

Результаты работы можем наблюдать и сегодня – эта модель выглядит изящнее своей предшественницы. Салон и его составляющие элементы были лучше адаптированы под пассажиров и водителя – новая приборная панель, сиденья. Особое внимание стоит обратить на двигатель.

Во время работы двигателя карбюраторного типа 2105, уровень токсичности озона был намного ниже, также уменьшалось общее использование.

Основными преимуществами автомобиля ВАЗ 2105 можно назвать:

• долговечный и надежный двигатель, с восприимчивостью к качеству топливной жидкости, а также талантом начать движение при любых погодных условиях;
• экономичность в уходе, техническом обслуживании и ремонте;
• высокая проходимость автомобиля.

↑

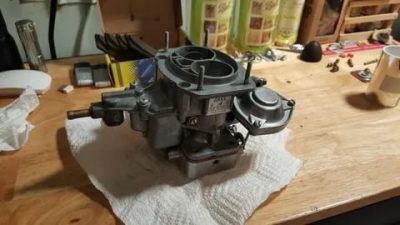

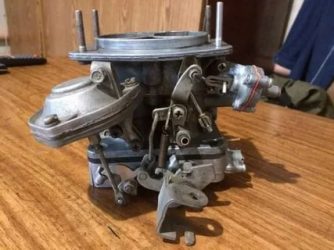

Карбюратор на ВАЗ 2105 – устройство

В роботе топливной системы любой машины или механической системы важнейшую роль играет карбюратор. Эта деталь используется для соединения топлива с воздухом в правильной пропорции для естественного сгорания и работы всего механизма. Карбюратор ВАЗ 2105 пригоден к бесперебойному использованию в разных режимах. Для каждого отдельного режима необходимо обеспечивать отдельную топливовоздушную смесь.

Карбюратор моделей 2105-1107010 и 2107-1107010 со стороны привода дроссельных заслонок: 1 — воздушная заслонка; 2 — пусковое устройство; 3 — трехплечий рычаг управления воздушной заслонкой; 4 — телескопическая тяга; 5 — микропереключатель; 6 — рычаг привода дроссельных заслонок; 7 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 8 — возвратная пружина; 9 — шток пневмопривода; 10 — пневмопривод дроссельной заслонки второй камеры.

С развитием высоких технологий и машиностроения, карбюраторы уступают перед инжекторными агрегатами. Для них характерны большие функциональные возможности и улучшенные детали. Карбюраторы все же имеют ряд неоспоримых преимуществ. Например, запуск мотора с первого раза в самых суровых погодных условиях. К тому же, благодаря подсосу процесс прогревания силового аппарата происходит намного быстрее.

↑

Функции карбюратора на ваз 2105

• отвечает за пуск двигателя после простоя;
• регулирует подачу бензина во время работы двигателя без подключения к трансмиссии;
• смешивание воздуха и горючего в правильных количествах с дальнейшей передачей в силовой агрегат;
• гарантирует дополнительное снабжение топливом при наборе скорости автомобиля.

Структурные части карбюратора на ваз 2105

• крышка;
• основной блок;
• корпус дроссельных заслонок.

В свою очередь крышка карбюратора состоит из – полуавтоматической пусковой системы, фильтра, поплавка с клапаном и трубки эконостата.

Схема основного блока содержит большее число деталей:

• воздушные и топливные жиклеры, диффузоры, что являют собой главную дозирующую систему;
• поплавковая камера;
• насос;
• каналы переходной системы и холостого хода с жиклерами;
• канал подачи топлива;
• блок вакуумного привода.

В нижней части карбюратора находятся оси с заслонками и винты регулировки. Здесь также заканчиваются каналы пусковой системы, холостого хода, вентиляции картера.

↑

Алгоритм работы карбюратора на ваз 2105

Принцип действия карбюратора достаточно прост – во впускном коллекторе, что связывает топливную систему с силовым агрегатом, с включенным мотором происходит понижение давления. Как следствие происходит возникновение вакуума в карбюраторе. Вакуум тем самым провоцирует одновременное всасывание воздуха и бензина. Затем происходит соединение этих двух элементов до рабочей смеси, которая своим загоранием приводит в движение поршни.

↑

Виды и модификации карбюраторов на ваз 2105

Карбюратор на ВАЗ 2105 и его модификации – Озон, Солекс производятся на Димитровоградском автоагрегатном заводе.

• Озон – среди других его деталей есть регулятор холостого хода. Подходит классическим моделей ВАЗ – 2107, 21043, 21074;
• Солекс – в сравнении с предыдущими вариантами является самым универсальным. Используется в новых передне- и полноприводных модификациях.

Также карбюраторы различают в зависимости от подачи в цилиндры топливной смеси:

• поплавковый – состоит из смесительной и поплавковой камер;
• игольчатый;
• барботажный – представлен топливным баком, в котором есть доска и два патрубка.

За направлением потока горючего карбюраторы могут быть:

• горизонтальные;
• вертикальные – с восходящим и нисходящим потоком.

За количеством камер:

• однокамерные;
• многокамерные.

На Жигулях 2105 используется четырехтактный, четырехцилиндровый Озон. Наиболее часто используемые 2105-1107010-20 и 2105-1107010-10 модели Озона.

Разница между ними состоит в размере сечения таких элементов:

• добавочного патрубка;
• главного жиклера, который находится в первичной камере.

↑

Регулировка карбюратора ваз 2105

Регулировка карбюратора ВАЗ 2105 задача довольно таки простая, если владеть минимальными техническими знаниями. В противном случае, лучшим решением было бы обращение к профессионалу, поскольку необдуманное вмешательство может только усугубить ситуацию, и Вы будете вынуждены прибегнуть к ремонту карбюратора 2105.

Если Вы все-таки уверенны в своих возможностях, то подобная настройка устройства карбюратора ВАЗ 2105 значительно улучшит функциональные возможности механизма, сократит трату горючего и улучшит работу силового аппарата. Если провести эту процедуру грамотно и с умом, то она никак не сможет навредить карбюратору 2105.

Для этого необходимо выполнить следующие действия:

1. изменить оборотное число коленчатого вала. Закрутите его до упора, а потом прокрутите на 3 оборота в противоположном направлении;
2. необходимо отрегулировать количество озона. Для этой процедуры нам пригодиться винт качества. Его нужно в крутить до отказа, а потом вернуть назад на четыре – пять оборота. Тем самым повысится уровень топливной жидкости;
3. прогрев — необходимая и неотъемлемая часть настройки карбюратора;
4. следующим этапом будет – регулировка холостого хода карбюратора ДААЗ 2105. Для начала, прибегнув к помощи винта количества, важно стабилизировать роботу силового агрегата, параллельно прокручивая винт качества. Такой дисбаланс вращения спровоцирует нестабильную роботу двигателя. Теперь можете приступить к постепенному выкручиванию винта обратно, пока робота силового аппарата не восстановиться;
5. в конце важно не забыть о настройке оборотов холостого хода. Этого результата можно добиться, использовав винт.

После регулировки и настройки карбюратора на ВАЗ 2105, будет уместным проверить его исправность. Заведите автомобиль, и затем резко нажмите на педаль газа, так же резко ее отпустив. Если все действия были выполнены верно, коленвал начнет вращаться быстрее. Значит регулировка карбюратора ВАЗ прошла успешно. Если завести машину не удалось, добейтесь увеличения количества оборотов при помощи винта.

Юрий Веселов

16.12.2019

Регулировка карбюратора автомобиля ВАЗ 2105

Регулировка карбюратора ВАЗ 2105 начинается с проверки уровня топливной жидкости в поплавковой камере. Чтобы понять, в правильном ли положении находится поплавок, нужно воспользоваться калибром. Для этого он устанавливается перпендикулярно крышке. Прокладка держится в горизонтальном положении вверх поплавками.

Основные работы по регулировке

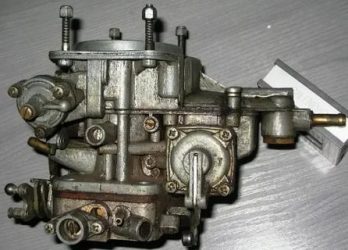

Карбюратор и его составные части

Как отрегулировать карбюратор на ВАЗ, знают опытные автомеханики. При повороте рычага заслонки против часовой стрелки последний элемент закрывается. Если этого не происходит, необходимо выяснить и устранить причину заедания пружины.

Для этого потребуется до упора нажать на шток карбюратора ВАЗ 2105. Заслонка откроется на 3 мм. Регулировка зазора осуществляется с помощью винта. Если заслонка находится в открытом состоянии, тогда подобный элемент дросселя 1-й камеры должен быть приоткрыт на 1,1 мм.

Регулировка холостого хода карбюратора ВАЗ 21053 осуществляется за счет винтов. Первый связан с количеством смеси, второй — с ее составом. Последний элемент закрывается заглушкой. Карбюратор ВАЗ 2105 1107010 20 можно отрегулировать на моторе, прогретом до температуры 90-95°С. Также проверяется:

• правильность регулировки газораспределительного агрегата,
• степень открытия воздушной заслонки,
• угол опережения системы зажигания.

Начинать регулировать карбюратор ВАЗ 21053 нужно с установки частоты вращения мотора коленчатого вала с учетом показаний тахометра на уровне 750-800 об./мин. С помощью второго винта, отвечающего за состав смеси, в выхлопных газах нужно получить соответствующую концентрацию окиси углерода, равную 0,05.янв,2%.

Настройка карбюратора «Озон»

Зачастую «семерка» оборудуется карбюратором «Озон». Данный агрегат настраивается по определенной схеме. Нужно учесть, что замена игольчатого клапана предусматривает регулировку уровня вещества в соответствующей камере.

После демонтажа крышки карбюратора ВАЗ 2105 нужно убедиться в том, что поплавок находится в свободном положении и может легко повернуться на оси. При этом отсутствуют пробоины и вмятины, а стена камеры не задевается. Проверяется затяжка седла игольчатого клапана, включая свободное перемещение шарика в соответствующем отверстии.

Отстраиваем холостой ход

При регулировке карбюратора «Озон» необходимо удерживать крышку в вертикальном положении штуцером вверх. При этом следует учесть, что зазор между поплавком и прокладкой должен составлять 6,5 мм. Важным моментом в данном вопросе является касание язычка поплавка и шарика. При необходимости зазор изменяется. Для этого язычок подгибается, а участок, который контактирует с шариком, должен располагаться перпендикулярно по отношению к оси клапана. При соблюдении вышеописанных условий крыша монтируется на прежнее место.

Регулировка карбюратора «Озон» для моделей 2107-1107010-20 предусматривает настройку пневматического привода дроссельной заслонки 2-й камеры. Эта процедура осуществляется при замене штока либо привода с диафрагмой. Снимается стопорная шайба и отсоединяется шток.

После поворота дроссельной заслонки 2-й камеры в вертикальное положение потребуется нажать на нее до упора. Затем ослабляется контргайка на штоке. Втулка удерживается с помощью ключа. В таком положении шток заворачивается либо выворачивается до совпадения штифта рычага с отверстием в штоке.

Последний агрегат надевается на штифт и фиксируется стопорной шайбой. Затем контргайка затягивается.

В процессе регулировки карбюратора «Озон» (как и карбюратора 2105) необходимо резко нажимать на педаль газа и затем плавно ее отпускать. При правильном проведении этого процесса мотор без сбоев сможет увеличить частоту вращения коленчатого вала. В случае уменьшения оборотов двигатель не должен заглохнуть. Если это произошло, с помощью винта увеличивается частота вращения коленвала. Завершающий этап процесса — установка заглушки. Выяснив, как отрегулировать карбюратор 2105, можно приступать к работам.

Нюансы проведения работ

Регулировка карбюратора «Озон» выполняется в случае замены элементов устройства. Если рукоятка привода вытянута, воздушная заслонка должна быть закрыта. Если наблюдаются какие-то отклонения от нормы, потребуется смазать трос моторным маслом. После этого конец троса в приводе заслонки переставляется и отворачивается винт. Рычаг вытягивается до упора. При этом воздушная заслонка закрывается, а конец тяги карбюратора ВАЗ 2105 оказывается внизу паза штока. Если последний элемент перемещается, потребуется выправить деформированные части, отрегулировав длину тяги.

Как разобрать карбюратор

Если воздушная заслонка полностью закрыта, дроссельный аналог 1-й камеры должен быть приоткрыт на 0,8-0,9 мм. Данный показатель может изменяться за счет колебаний подгиба тяги. При перемещении штока внутрь корпуса карбюратора ВАЗ 2105 до упора воздушная заслонка приоткрывается на 5,5 мм. Отрегулировать зазор можно, отвернув винт-заглушку. Под ним установлен аналогичный агрегат, при вращении которого выставляется зазор. После монтажа заглушки регулировка карбюратора «Озон» завершена.

Проводить регулировку карбюратора нужно только на нагретом двигателе. При этом кнопка подсоса должна быть утоплена полностью.

В заводских условиях процедура осуществляется при минимальных оборотах вращения коленвала — 850 в минуту. При этом содержание окиси углерода должно равняться 0,05.янв,2%. На головки винтов запрессовываются втулки. В случае невозможности восстановления заводских параметров настройки за счет поворота втулок выворачиваются винты, втулки ломаются. Таким образом проводятся соответствующие настройки.

Карбюратор ВАЗ 2105 – грамотная регулировка систем +

Карбюратор ВАЗ 2105 «Озон» применяется для функционирования двигателя известной многим россиянам «пятерки», которая выпускалась в 1980–2010 годах.

На интересующих нас «Жигулях» пятой модели главным силовым агрегатом является четырехтактный четырехцилиндровый ДВС с объемом 1,45, 1,29 и 1,57 л.

За формирование горючего состава для мотора «пятерки» используются российские «Озоны» (ДААЗ 2105) нескольких модификаций.

Чаще всего устанавливались модели 2105-1107010-20 и 2105-1107010-10. Их различие между собой состоит в величине сечения двух элементов:

• добавочного патрубка;
• топливного главного жиклера, расположенного в первичной камере.

Карбюраторы указанных модификаций располагают пятью основными механизмами:

• системой эконостата;
• дозирующей основной камерой;
• системой запуска холодного мотора и его прогрева;
• ускорительным насосом;
• системой холостого хода;
• системой, отвечающей за поддержание требуемого уровня бензина.

Жиклеры карбюратора ВАЗ 2105 имеют следующую маркировку:

• 2105-1107010-10. Воздушный жиклер: основная система – 170 для первой и второй камеры, холостой ход – 170 и 70 соответственно. Топливный: основной системы – 109 и 162, холостого хода – 50 и 60. Насоса ускорительного: 40 (перепускной и топливный).
• 2105-1107010-20. Все маркировки аналогичные предыдущей модели за исключением топливного элемента основной системы – 107 (в 2105-1107010-10 маркировка 109).

В целом карбюратор «пятерки» представляет собой достаточно сложный прибор, который обеспечивает стабильное функционирование двигателя автомобиля на разных режимах, смешивает в заданной пропорции горючее для транспортного средства и воздух, а затем и подает полученную комбинацию в цилиндры силовой установки. Правильная же его настройка гарантирует экономный расход топлива и устойчивость работы «сердца» авто.

Как выполняется настройка поплавкового устройства карбюратора?

Специалисты говорят о том, что допускается осуществлять регулировку карбюратора без его обязательного демонтажа с транспортного средства. За обеспечение требуемого объема топлива в описываемом устройстве отвечает поплавковый механизм, который регулируется таким образом:

• мотор заводят, и он работает в течение нескольких минут на холостом ходу;
• крышку карбюратора снимают и производят замер уровня горючего, который должен равняться 28 миллиметрам.

Если этих самых 28 мм не наблюдается, выполняют:

• подгибание язычка поплавка, касающегося игольчатого клапана (точнее – его шарика), до показателя от 6,2 до 6,75 мм;
• выравнивают после визуального осмотра параллельность поплавка по отношению к нижнему уровню крышки, а также перпендикулярность его язычка оси клапана (игольчатого);
• выравнивают положение кронштейна в тех ситуациях, когда дистанция между поплавком, отведенным на наибольшую длину, и прокладкой крышки не попадает в промежуток 13,5–14,5 мм.

Как выполнить настройку холостого хода карбюратора?

Холостой ход регулируют на прогретом моторе по такой схеме:

• выводят ДВС на показатель 850 оборотов в минуту при помощи винта количества;
• затем ставят обороты на максимум, используя винт качества;
• убавляют обороты до прежнего уровня (до 850) и снова поднимают до максимума;
• заворачивают на 850 оборотах в минуту регулятор качества до положения «потряхивание мотора».

После всех этих операций винт качества потихоньку отворачивают до момента стабильного функционирования ДВС.

Если все настройки выполнены верно, «пятерка» при езде по городу не будет «кушать» более 9 литров топлива, а на загородных шоссе расход горючего составит около 7,5 литров.

Какой бы карбюратор ни устанавливался на ВАЗ 2105, главное желание автовладельцев – это экономия топлива. Конечно, на протяжении всей истории модели инженеры создавали новые, более экономичные механизмы. По этой причине на ВАЗ 2105 разного года выпуска можно встретить разные модификации карбюратора. У каждого из них были как плюсы, так и минусы, которые нередко выявлялись автолюбителями самостоятельно в процессе эксплуатации.ДААЗГлавное достоинство карбюраторов Димитровградского автоагрегатного завода в простоте эксплуатации и высокой ремонтопригодности.

Кроме того в свое время было налажено производство всех комплектующих, что позволяло автовладельцам без труда купить нужные детали и отремонтировать и отрегулировать карбюратор самостоятельно.С такими агрегатами автомобиль приобретал высокие скоростные характеристики, всё благодаря новым жиклёрам. Механизм быстрее реагировал на повышение скорости и своевременно подавал нужное количество горючего в камеры сгорания двигателя. Судя по отзывам минусов у карбюратора ДААЗ практически нет. Он не переливает топливо, расход топлива экономичный.

ОЗОНМодификация «Озон» является улучшенной версией ДААЗ. Характеризуется повышенными показателями экологичности и пониженным расходом топлива из расчета на 100 км. пробега. Однако в отличие от своего предшественника ОЗОН имел массу недостатков. Одним из главных стал пневматический клапан, принимающий участие в работе второй поплавковой камеры. При малейшем загрязнении он начинал работать неправильно, двигатель начинал работать некорректно. Учитывая низкое качество топлива, случалось такое довольно часто.

Солекс

Самая современная на данный момент версия карбюратора Димитровградского автоагрегатного завода – это модификация Солекс. Отличается максимально возможными показателями экологичности, соответствует мировым стандартам и характеризуется высокой эффективностью и КПД. Данная модификация оснащается системой обратной подачи топлива, что обеспечивает непревзойдённую экономичность. Подобной системы никогда не было на прошлых версиях. Благодаря этому Солекс стал не только экономить топливо, но и мог работать без сбоев даже с учётом низкого качества бензина.

Однако автовладельцам необходимо помнить, что чистку жиклеров и промывку остальных элементов рекомендуется проводить не реже одного раза в год.

• Михаил
• Распечатать

Устройство, регулировка и ремонт карбюратора дааз ваз 2105 своими руками, инструкции по настройке с фото и видео — МастерАвто

Мотор в автомобиле является самым важным агрегатом. Однако он не заведётся без исправного карбюратора.

Даже небольшой неточности в регулировке этого устройства будет достаточно для того, чтобы у водителя начались серьёзные проблемы.

Но многие неприятности можно устранить самостоятельно, не прибегая к дорогостоящим услугам механиков из автосервиса. Ремонт карбюратора ДААЗ вполне осуществим в гаражных условиях.

Устройство карбюратора ДААЗ 2107

Карбюратор ДААЗ 2107 устанавливается на автомобиль ВАЗ 2107. Представление о его устройстве даёт приведённая ниже схема.

Устройство карбюратора ДААЗ 2107 для автомобилей ВАЗ 2107 и ВАЗ 2105

Ранее такой карбюратор ставили и на ВАЗ 2105. Назначение этого узла сводится к смешиванию бензина и воздуха в определённой пропорции. Затем полученная смесь подаётся в камеры сгорания двигателя.

Основные элементы карбюратора ДААЗ 2107 перечислены ниже:

• эконостат;
• насос-ускоритель;
• система поддержки топливного уровня;
• система поддержки холостого хода;
• система пуска мотора;
• жиклёры для воздуха и топлива;
• распылитель топливо-воздушной смеси.

Признаки неисправности устройства

Отказ в работе карбюратора может выглядеть по-разному. Наиболее распространённые ситуации, в которых водителю стоит обратить внимание на состояние этого агрегата:

• двигатель автомобиля не запускается даже после нескольких попыток. Причин здесь может быть две: либо в поплавковой камере нет топливо-воздушной смеси, либо пропорции этой смеси неправильные и она не может вовремя воспламениться;
• мотор глохнет на холостом ходу или его работа нестабильна. Самая распространённая причина этого — засорившийся жиклёр. Кроме того, перебои в работе мотора могут возникнуть из-за повреждений какого-нибудь уплотнительного кольца или шланга. Наконец, подобные сбои может вызывать неправильно работающий электромагнитный клапан в карбюраторе;
• слишком большие обороты двигателя на холостом ходу. Эта неисправность может возникнуть из-за неправильной регулировки карбюратора или из-за неплотного закрытия воздушных заслонок. Ещё она возникает из-за слишком высокого давления в поплавковой камере, возникающего из-за попадания кислорода через повреждённые шланги или уплотнительные соединения.

Демонтаж узла своими руками

Для снятия карбюратора ДААЗ 2107 автомеханики рекомендуют действовать в такой последовательности:

1. Открывается капот автомобиля, хомут на шланге набора тёплого воздуха ослабляется с помощью плоской отвёртки, после чего шланг отсоединяется от трубки терморегулятора.

   Шланг набора воздуха отсоединяется от терморегулятора

2. Крышка воздушного фильтра снимается вручную. Под ней находится крепёжная пластина, которая держится на четырёх болтах. Они откручиваются рожковым ключом на 8, после чего пластина легко снимается.

   Крепёжная пластина карбюратора ДААЗ 2107 снимается вручную

3. Теперь снимается сам воздушный фильтр автомобиля ВАЗ 2107.

   Воздушный фильтр с ВАЗ 2107 снимается после извлечения крепёжной пластины

4. Всё тем же ключом на 8 ослабляется гайка на тросе воздушной заслонки карбюратора. Затем винт крепления этого троса удерживается плоской отвёрткой, гайка на 8 откручивается полностью и трос отсоединяется от карбюратора.

   Трос воздушной заслонки карбюратора ДААЗ 2107 отсоединяется с помощью отвёртки

5. Шланг, по которому отводятся картерные газы, снимается со штуцера карбюратора ДААЗ 2107 вручную.

   Шланг для отведения картерных газов из карбюратора ДААЗ 2107 снимается вручную

6. Далее вручную снимаются провода микропереключателей системы управления экономайзером холостого хода (ЭПХХ).

   Провода системы управления экономайзером отсоединяются с карбюратора ДААЗ 2107 без особых усилий

7. На вакуумном регуляторе опережения зажигания имеется штуцер с вакуумным шлангом. Этот шланг тоже снимается с карбюратора ДААЗ 2107 вручную.

   Шланг вакуумного регулятора опережения зажигания снимается с карбюратора ДААЗ 2107 путём вывинчивания винтов

8. Теперь необходимо найти шланг для электромагнитного клапана. Он подключается к экономайзеру через штуцер. Этот шланг также необходимо демонтировать.

   Шланг управления электромагнитным клапаном вручную снимается с карбюратора ДААЗ 2107

9. После отсоединения этого шланга из гнезда извлекается возвратная пружина электромагнитного клапана карбюратора ДААЗ 2107.

   Возвратная пружина электромагнитного клапана карбюратора ДААЗ 2107 вручную извлекается из гнезда

10. С помощью плоской отвёртки ослабляются хомуты на топливных шлангах. Затем эти шланги снимаются.

    Топливные шланги с карбюратора ДААЗ 2107 снимаются вручную после ослабления хомутов

11. С помощью ключа на 14 отворачиваются четыре гайки, которые удерживают карбюратор на корпусе коллектора.

    Крепёжные гайки карбюратора ДААЗ 2107 откручиваются рожковым ключом на 14

12. Карбюратор ДААЗ 2107 снимается со штатного места.

    После откручивания крепежа карбюратор ДААЗ 2107 извлекается вручную

Как отрегулировать карбюратор

Как правило, после снятия все части карбюратора тщательно очищаются от загрязнений и налёта. Рассмотрим основные этапы очистки.

Чистка жиклёров

Жиклёры — это тонкие каналы в карбюраторе, по которым подаётся воздух и топливо. Механическая очистка этих каналов категорически запрещена, так что очищать жиклёры можно только сжатым воздухом. Для продувки каналов автомобилисты пользуются насосом для накачки колёс. Как правило, этого бывает достаточно.

Электрический автомобильный насос, которым удобно прочищать жиклёры в карбюраторе ДААЗ 2107

Но если карбюратор загрязнён очень сильно, его на полчаса помещают в ёмкость с керосином. После выдержки в керосине даже самые стойкие загрязнения легко удаляются.

Очистка поплавковой камеры

Лучшим инструментом для очистки поплавковой камеры карбюратора является резиновая медицинская груша, с помощью которой все остатки топлива вместе с накопившимися загрязнениями аккуратно вытягиваются из камеры. Протирать поплавковую камеру ворсистыми материалами нельзя, поскольку ворсинки могут попасть в жиклёры.

Поплавковую камеру карбюратора ДААЗ 2107 удобно очищать резиновой грушей

Промывка дроссельной заслонки

Дроссельные заслонки в карбюраторах ДААЗ 2107 очищаются с помощью различных чистящих составов, приобретаемых в автомагазинах (чаще всего таким средством является жидкость WD40).

Дроссельную заслонку карбюратора ДААЗ 2107 обычно промывают жидкостью WD 40

Жидкостью промывается сама заслонка и все прилегающие к ней элементы конструкции: мелкие каналы, клапаны и т. д. И также следует промыть канал для вентиляции картера.

Самостоятельная настройка карбюратора

Как правило, при настройке карбюратора ДААЗ 2107 автолюбители регулируют расход топлива и холостой ход. Рассмотрим эти этапы.

Этапы регулировки холостого хода

Настроить карбюратор в этом режиме несложно:

1. Карбюратор с правильно отрегулированным холостым ходом позволяет двигателю машины стабильно работать даже при очень низком количестве СО. Для этого двигатель машины прогревается в течение 10 минут. После этого винт качества топлива в карбюраторе максимально выкручивается.

   Винты качества и количества топлива в карбюраторе ДААЗ 2107

2. Затем с помощью винта количества повышается скорость оборотов двигателя (она должна быть примерно на 100 оборотов выше обычной). После этого двигатель должен поработать 2–3 минуты. Если никаких проблем с мотором не наблюдается, количество оборотов снижается до нормы, но не винтом количества, а винтом качества. Если и после этого никаких перебоев в работе мотора не наблюдается, регулировка считается завершённой. Теперь двигатель автомобиля будет стабильно работать даже при очень небольшом количестве СО.

Правила регулировки расхода топлива

Чтобы изменить расход топлива, необходимо отрегулировать его уровень в поплавковой камере карбюратора.

1. Сначала с карбюратора снимается верхняя крышка.

   Перед началом регулировки с карбюратора ДААЗ 2107 снимается верхняя крышка

2. За увеличение объёма топлива в поплавковой камере отвечает отверстие в карбюраторной крышке, которое периодически закрывается подпружиненным игольчатым клапаном (язычок на фото ниже обозначен буквой А). Крышка карбюратора устанавливается вертикально. Поплавок при этом не должен её касаться. После этого с помощью линейки измеряется расстояние между поплавком и крышкой. Оно не должно превышать 6,5 мм (максимально допустимое отклонение от этого значения — 0,25 мм).

   Игольчатый клапан карбюратора ДААЗ 2107 с регулировочным язычком, отмеченным буквой А

3. Если расстояние между поплавком и карбюраторной крышкой не соответствует норме, оно уменьшается (или наоборот — увеличивается) с помощью подгибания вышеуказанного язычка игольчатого клапана.
4. После настройки уровня закрытия игольчатого клапана следует настроить уровень его открытия, который тоже зависит от величины свободного хода поплавка в камере. Для этого карбюраторная крышка удерживается вертикально, но поплавок отводится в другую сторону так, как показано на фото ниже. После этого вновь измеряется расстояние между крышкой и поплавком. Оно не должно превышать 14 мм (максимально допустимое отклонение — 0,5 мм).

   Измерение максимального расстояния открытия игольчатого клапана на карбюраторе ДААЗ 2107

5. Если это расстояние больше (или меньше) нормы, его необходимо отрегулировать с помощью упора, находящегося на поплавковом кронштейне. Этот упор можно либо подогнуть, либо выпрямить.

   Открытие игольчатого клапана ДААЗ 2107 регулируется специальным упором на кронштейне поплавка

6. После установки точных расстояний регулировку и сборку игольчатого клапана можно считать законченной. Двигатель автомобиля будет работать стабильно, потребляя минимальное количество топлива.

Итак, снять карбюратор под силу даже начинающему автолюбителю. Определённые трудности могут возникнуть лишь на этапе регулировки этого устройства, но и они вполне преодолимы. Всё, что нужно сделать — это в точности следовать приведённой выше инструкции.

Регулировка карбюратора ВАЗ 2105 и 2107 своими руками

Карбюратор является важнейшей системой, которая традиционно применялась во многих транспортных средствах отечественного производства, выпущенных в прошлом веке. Существовало три основных варианта марок этого устройства, которые можно было встретить на автомобилях ВАЗ: Озон, Солекс и Вебер. Сегодня транспортные средства с подобными системами продолжают активно эксплуатироваться, поэтому любому владельцу такой машины важно знать, как выполнить регулировку карбюратора ВАЗ 2105 и ВАЗ 2107. Желательно – своими руками, чтобы не тратить лишние деньги на привлечение сторонних специалистов.

Прежде чем перейти к описанию всей технологии регулировки, следует понять важность этого механизма и те функции, за которые он отвечает.

Какую функцию выполняет карбюратор

Функция автомобильного карбюратора заключается в создании специальной смеси, состоящей из воздушной массы и используемого топлива. После этого процесса топливная смесь попадает непосредственно в камеру сгорания силового агрегата транспортного средства.

Подобный принцип использования горючего, реализованного с помощью карбюраторной системы, позволяет, прежде всего, реально сэкономить на расходе топлива, что даже во времена дешевизны этой жидкости считалось актуальной проблемой.

Устройство карбюратора ДААЗ 2107-1107010 на ВАЗ 2105 и 2107 1107010 20

На ВАЗ 2105, ВАЗ 2106 и ВАЗ 2107 чаще всего устанавливались карбюраторные системы марки Озон. Их общая маркировка была ДААЗ 2107, но с некоторыми вариациями, в зависимости от конкретной модели транспортного средства:

1. ДААЗ 2107-1107010. Это вариант использовался на Пятерках и Семерках.
2. ДААЗ 2107-1107010-20. Эксплуатировался на Шестерках и Тройках Вазовского производства.
3. ДААЗ 2107-1107010-10. Еще один вариант, который применялся на Шестерках и Тройках, где отсутствовал специальный вакуумный корректор.

Сама же конструкция карбюратора ДААЗ 2107-1107010 выглядит следующим образом:

• Автономная система и запорный клапан холостого хода;
• Специальная поплавковая камера;
• Система дозаторов;
• Заслонка дроссельного типа;
• Эконостат;
• Спецотсек, предназначенный для отвода картерных газов;
• Система, соединяющая между собой обе камеры карбюратора.

Естественно, что для повышения эффективности этого устройства необходимо уметь выполнять его регулировку.

Профилактические работы

Этот этап необходимо выполнять с регулярной периодичностью, так как он способен продлить срок эксплуатации всего устройства. Во время него необходимо выполнять следующие процессы:

1. Проводить визуальный осмотр на предмет деформаций и повреждений.
2. Очищать поверхность системы от различных типов загрязнений.
3. Периодически чистить сетчатый фильтр и выполнять промывку камеры, где находится поплавок.
4. Прочищать воздушные жиклеры.

Сетчатый фильтр – важнейший элемент карбюратора, его следует проверять минимум один раз на каждые шестьдесят тысяч км., намотанных на спидометре авто. Как это делать:

1. С помощью подкачки в ручном режиме, заполнить поплавковую камеру горючей жидкостью.
2. Следствием этого действия станет закрытие запорной клапанной системы.
3. Сдвинуть в сторону верхнюю крышку фильтра и демонтировать клапан. Изделие промывается растворителем и высушивается струей горячего воздуха.
4. Поплавковая камера чистится только с помощью резиновой груши – нельзя использовать в этой процедуре тряпки, губки и так далее. Сушка производится все той же подачей сжатого горячего воздуха в систему.
5. Перед возвратом на место карбюраторной крышки важно убедиться, что поплавки находятся в верхнем положении и ничего не препятствует их функциональности.

Герметичность запорной иглы проверяется с помощью той же резиновой груши, которая создает аналогичное давление, что и топливный насос транспортного средства.

После проведения всех этих работ можно приступать к непосредственной регулировке карбюраторной системы.

Регулировка холостого хода на карбюраторе ВАЗ 2105 и 2107

Для выполнения этой процедуры необходимо осуществить следующие действия:

1. Предварительно прогреть силовой агрегат до рабочей температуры.
2. Выставить максимально возможное число оборотов – для этого используется так называемый винт качества. Показатели должны превышать норму на сто оборотов в минуту.
3. С помощью того же винта активируется работа двигателя и происходит окончательная регулировка оборотов.

Естественно, что карбюратор должен находиться на своем рабочем месте и быть полностью подключен.

Регулировка пусковой системы

Этот этап также проводится относительно легко и у опытного водителя не должен вызвать особых проблем:

1. Предварительно снимается воздушная фильтрационная система.
2. Запускается мотор, подсос подтягивается на себя.
3. Воздушная заслонка в принудительном порядке открывается на одну треть.
4. Обороты силового агрегата устанавливаются на значение 3200-3600.

Затем остается только вернуть преграждающую заслонку в первоначальную позицию и понизить число оборотов на 300 единиц от изначального уровня.

Регулировка поплавковой системы

Изначально важно проверить правильность расположения поплавка. Если наблюдается его некоторое смещение, то исправить ситуацию может специальный кронштейн-держатель. Дальше – следующая процедура:

1. Снять крышку, закрывающую камеру.
2. Немного сдвинуть в сторонку поплавок и потянуть за специально-предназначенный для этого язычок фиксирующего кронштейна.
3. Таким действием добиться состояния системы, когда визуально наблюдаемый промежуток между поплавком и прокладкой крышки будет равно 6-7 миллиметрам.

Если при наблюдении состояния погружения этот просвет будет более одного-двух миллиметров, то придется менять игольчатый клапан, так как его игла полностью вышла из строя.

Карбюратор ВАЗ 2105: описание систем карбюратора, последовательность шагов по его настройке

Назначение карбюратора ВАЗ 2105, его устройство и последовательность шагов при регулировке.

Карбюратор — это один из важнейших узлов в двигателе внутреннего сгорания, выполняющий ключевую для автомобиля функцию: приготовление топливно-воздушной смеси и регулировку объема подаваемой смеси в цилиндры внутреннего сгорания. Двигатель ВАЗ 2105 работает в нескольких силовых режимах, требующих разных составов топливно-воздушной смеси.

Топливно-воздушная смесь — это смесь из жидкого горючего и воздуха, оптимальная для определенного режима работы.

Классика среди карбюраторов: ДААЗ 1107010

Карбюратор ДААЗ 1107010

Карбюраторы для автомобилей ВАЗ производятся Димитровградским автоагрегатным заводом с начала выпуска этих автомашин. Первой появилась модель под номером 2101, которая предназначалась для небезызвестного ВАЗ 2101. Позднее ДААЗ выпустил целое семейство для разных моделей автомобилей.

Так, в 1980 году в этом ряду была выпущена модель ДААЗ 1107010, предназначенная для автомобилей серии 2105 и 2107. Карбюратор 1107010 способен приготовить оптимальный состав ТВС для всех режимов работы мотора без ущерба для динамичности автомобиля и без ущерба для окружающей среды.

Главное отличие модели 1107010 от своих предшественников заключается в том, что в ней использован не механический привод управления дрюссельной заслонкой, а пневматический. Кроме того, работа модели 1107010 отличается очень экономичным расходом бензина.

При выборе модели, важно учитывать объем мотора. Карбюраторы выпускаются с разной маркировочной системой:

• 2105-1107010 идет на автомобили с рабочим объемом 1,2 и 1,3 л;
• 2107-1107010 устанавливается на двигатели объемом 1,5 и 1,6 л.

Возможны вариации. Например, для автомобиля ВАЗ 2105 может быть использован карбюратор 21053, который обычно используется для двигателей объемом 1,2 литра, в то время как карбюратор 2105; для мотора с объемом 1,3 литра.

Устройство карбюратора ДААЗ

Устройство карбюратора ДААЗ

Регулировка карбюратора ВАЗ 2105 не представляет сложностей, если автовладелец знает его устройство и знаком с расположением основных узлов. Устройство модели ДААЗ 1107010 — это симбиоз нескольких основных систем, подчиненных друг другу и работающих последовательно.

1. Система поддержания уровня топлива. Выполняет функцию постоянного уровня горючего в специальной камере.
2. Система пуска прогрева. Необходима для надежного запуска непрогретого мотора. Здесь происходит приготовление смеси, сильно обогащенной жидким топливом.
3. Система холостого хода. Необходима для обеспечения работы на холостом ходу при минимальных оборотах коленвала. Обеспечивает равномерную и стабильную подачу жидкого топлива на низких оборотах. ДС при этом не работает.
4. Система ускорительного насоса. Предназначена для кратковременного обогащения топливно-воздушной смеси горючим в момент резкого открытия заслонки дрюсселя (например, при резком ускорении автомобиля). Благодаря ему мотор работает равномерно, без перебоев при разгоне.
5. Система дозирования топлива (главная). Регулирует подачу топлива во время движения автомобиля и при различных нагрузках двигателя.
6. Система эконостата. Это дополнительная система обогащения топливной смеси в случае полной нагрузки двигателя.

Все эти системы последовательно снабжаются горючим через специальное устройство — топливные жиклеры. Жиклеры определяют количество требуемого горючего для смешивания ТВС. То есть, жиклер — это своеобразный калибровочный механизм, который регулирует размеры канала подачи жидкого горючего.

Настройка карбюратора

Обычно карбюратор 2105 после установки требует дополнительной настройки. Регулировка карбюратора ВАЗ 2105 способна повысить качество работы автомобиля и его эффективность. Кроме того, корректная настройка поможет существенно сократить расход горючего и увеличить срок работы автомашины.

Не рекомендуется производить настройку автовладельцам, не знакомым с основными системами двигателя и принципами их функционирования.

Настройка производится в несколько шагов.

1. Первым делом необходимо отрегулировать число оборотов коленчатого вала. Оптимальное число от 750 до 800 ед./мин. Чтобы задать нужное количество оборотов, нужно затянуть сначала до упора затянуть регулировочный винт, а затем плавно открыть в обратную сторону на 3 оборота.
2. Далее нужно отрегулировать объем СО2 в выхлопе. С этой целью нужно закрутить до упора винт качества, а после этого повернуть его в обратную сторону на 4 или 5 оборотов.
3. На следующем этапе нужно включить мотор и прогреть его. Это обязательная процедура.
4. Когда мотор прогрет, приступаем к регулировке оборотов. Двигатель должен устойчиво работать при 750-800 оборотах в минуту. Чтобы произвести настройку, нужно плавно закрутить винт качества. Обороты при этом могут скакать и двигатель будет работать с перебоями. В момент, когда двигатель будет работать неустойчиво, нужно закручивать винт в обратную сторону. Когда работа двигателя станет стабильной этап выполнен.
5. Следующий этап — настройка холостого хода. Для этого крутим винт холостого хода до 800 или 900 оборотов в минуту.

На этом настройка карбюратора закончена. Осталось только провести тестирование. Для тестирования карбюратора ДААЗ нужно завести мотор и резко нажать на акселераторную педаль, а затем отпустить ее. Если все настроено правильно, то увеличится число оборотов коленчатого вала. Если карбюратор настроен неправильно, то двигатель заглохнет. Тогда потребуется донастроить устройство карбюратора с помощью регулировочных винтов.

Регулировка карбюратора ВАЗ-2105 — как это делается?

Процесс регулировки карбюратора ВАЗ-2105 — это несложная задача, которую выполнить под силу любому автовладельцу, знающему устройство и последовательность необходимых операций. Принцип работы карбюратора заключается в создании топливно-воздушной смеси методом смешивания бензина с кислородом и дальнейшей подачей в камеру сгорания. В этой статье мы ознакомимся с конструкцией, особенностями и преимуществами, а так же детально рассмотрим, как отрегулировать своими руками этот агрегат.

Сегодня на авторынке карбюраторные моторы пользуются меньшим спросом, чем инжекторные агрегаты. Это связано с тенденцией, которую создают мировые лидеры в области машиностроения. Они предлагают новую начинку с большим спектром возможностей и улучшенными характеристиками. Однако карбюраторы имеют ряд плюсов, которые делают их наиболее эффективными в определённых ситуациях.

Только они могут обеспечить успешный запуск двигателя с первого раза в самые сильные морозы. Во входном коллекторе сохраняется незначительный объём паров, что позволяет запустить мотор с первой попытки при низких температурах. Также, на отечественных автомобилях ВАЗ-2105 имеется подсос.

С его помощью осуществляется обогащение топливной системы, повышение концентрации горючей смеси, благодаря этому прогрев двигателя осуществляется гораздо быстрее.

Этапы настройки карбюратора ВАЗ 2015

Не зная конструкции автомобиля и не имея никакого опыта в ремонте, разборке или компоновке топливной системы автомобиля выполнять регулировку не рекомендуется. Некорректное изменение параметров могут привести к усугублению проблемы или к поломке устройства. Если вы знакомы с конструкцией карбюратора своего автомобиля, произвести его настройку не составит никакого труда.

Регулировка карбюратора 2105 позволяет значительно улучшить эффективность работы автомобиля, сократить расход топлива и повысить производительность силового агрегата. Эти так называемые модернизации характеристик не оказывают никакого пагубного влияния на устройство. Даже наоборот, являются обязательной процедурой, которая гарантирует длительный бесперебойный срок работы.

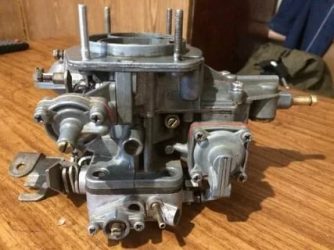

Винты регулировки системы холостого хода карбюратора ВАЗ 2105: 1 — винт количества смеси; 2 — винт качества смеси

1. Калибровка частоты вращения коленвала. Первое, что необходимо сделать, изменить количество оборотов до 750-800 единиц в минуту. Для выполнения этой процедуры предусмотрен регулировочный винт количества. Его необходимо закрутить до упора, а затем открутить на три оборона в обратную сторону.

2. Изменение содержания СО2. Регулируем количество углекислорода в выхлопе с помощью винта качества. Для этого винт нужно вкрутить до упора, а затем выкрутить обратно на 4-5 оборотов. Это повысит концентрацию топлива и обогатит смесь.

3. Прогреваем двигатель – обязательная процедура, без выполнения которой нельзя приступать к следующим этапам работы.

4. Корректировка оборотов. При помощи винта количества регулируем обороты холостого хода. Необходимо добиться стабильной работы мотора на 750-800 об/мин. Постепенно закручивая винт качества. В процессе этого обороты должны немного увеличиться, а затем уменьшиться, что вызовет неустойчивую работу двигателя. После того как начнётся нестабильная работа силового агрегата, начинаем вкручивать винт обратно, пока работа мотора не стабилизируется.

5. Настройка ХХ. В завершение нужно выполнить калибровку оборотов холостого хода с помощью соответствующего винта до 800-900 единиц.

После выполнения всех этапов регулировки и достижения необходимых параметров, нужно протестировать карбюратор. При включённом моторе, резко нажмите на педаль акселератора и отпустите её. В случае правильной настройки, временно увеличится частота вращения коленвала. Если двигатель заглохнет, повысьте количество оборотов с помощью соответствующего регулировочного винта. Проверьте работу мотора при полной нагрузке, включив печку, свет и т. д.

— Как настроить карбюратор ВАЗ 2105

Полезные советы

• Положение клапана. Он должен быть задвинут так, чтобы жиклёр холостого хода касался своего разъёма (седла) в корпусе устройства. Для этого рекомендуется смазать резиновый уплотнитель моторным маслом.
• Положение воздушной заслонки системы холодного пропуска, при опущенной рукоятке подсоса, должно быть в строго вертикальной плоскости.
• При вкручивании регулировочного винта качества до упора мотор должен глохнуть. Если это не происходит, причиной может быть некорректная регулировка карбюратора ВАЗ-2105. С помощью соответствующих болтов, нужно изменить обороты в большую сторону.
• Разряжение в трубке между карбюратором и распределителем зажигания. В момент работы мотора на холостом ходу в вакуумной трубке не должно бить разряжения. Причиной его возникновения может быть сильно завёрнутый стопорный винт ДЗ — дроссельной заслонки. Регулировка этого элемента осуществляется с помощью стопорного винта. В правильном положении заслонка не заклинивается в диффузоре и обеспечивает достаточную герметичность. При заливе в камеру 2-3 см3 топлива, оно не должно заметно просачиваться через заслонку. При нажатии на педаль газа она смещается плавно без рывков. Идентичным методом выполняется тестирование и регулировка заслонки на второй камере, за исключением трубки, которая есть только в первой камере.
• Электромагнитный клапан. В карбюраторах, рассчитанных на моторы с рабочим объёмом от 1500 см3, на месте держателя обычного топливного жиклёра может находиться электромагнитный клапан с жиклёром ХХ. Если он есть в конструкции рассматриваемого устройства, нужно обязательно проверить его работоспособность и убедиться в целостности электромеханического элемента. При включённом зажигании нужно снять и надеть разъём на клапан. Возникновение щелчков во время этих операций будет свидетельствовать об исправности тестируемой детали.
• На летний сезон рекомендовано снижать обороты ХХ до 800-900единиц, а в зимнее время повышать до 900-1000 об/мин. Такая настройка позволит улучшить эффективность силового агрегата с учётом климатических особенностей.
