Порядок регулировки клапанов а 01

Регулировка клапанов двигателя

В этой статье мы рассмотрим способ регулировки зазоров клапанов и узнаем, как отрегулировать клапана двигателя самому.

зачем и КАК регулировать КЛАПАНа?

Как вы уже, наверное слышали, в каждом цилиндре есть выпускной и впускной клапан. Впускной клапан отвечает за впуск горючей смеси, а выпускной клапан за выпуск отработавших газов. За своевременное открытие и закрытие клапанов отвечает газораспределительный механизм (или клапанный механизм).

Регулировка клапанов очень важный процесс, ведь при неправильных зазорах эффективность работы двигателя снижается в разы, не говоря уже о том, что это влияет на ресурс двигателя.

Что будет, если будут маленькие зазоры клапанов?

Маленькие зазоры клапанов будут приводить к подгоранию седел клапанов.

Что будет, если будут большие зазоры клапанов?

Большие зазоры клапанов будут приводить к неполному открытию клапанов, что будет сказываться на мощности двигателя. Увеличенные зазоры клапанов можно распознать по характерномуметаллическому стуку. Шумы в двигателе могут сигнализировать о неисправности ГРМ.

Как часто надо регулировать клапана?

Клапана регулируются каждые 20-30 тыс. км. в соответствиис руководством по ремонту и техническому обслуживанию автомобиля.

Мы рассмотрим на примере тепловые зазоры для регулировки клапанов автомобилей ВАЗ. Как правило, для впускного и выпускного клапанов тепловые зазоры разные.

Регулировка зазоров клапанов двигателя ваз

Регулировку клапанов проводят на холодном двигателе. Для проверки теплового зазора следует воспользоваться специальным инструментом – плоским щупом. Отрегулировать тепловой зазор можно поворачивая регулировочные винты коромысел клапанов (или головкой регулировочного болта на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 2110).

Последовательность регулировки зазоров клапанов двигателя

Прежде чем начать регулировку, установите поршень цилиндра в ВМТ (верхнюю мертвую точку) в такт сжатия. При этом положении оба клапана регулируемого цилиндра должны быть закрыты, а коромысла этих клапанов должны свободно качаться в пределах зазора.

После этого потихоньку отпускайте контргайку на регулировочном винте или болте. С помощью плоского щупа и регулировочного винта регулируйте необходимый зазор, после чего затяните контргайку.

«Следите за тем, чтобы во время затяжки контргайки не изменить установленный зазор».

После затяжки контргайки необходимо снова проверить тепловой зазор. Для проверки зазора используйте щуп. Щуп должен проходить в него с небольшим усилием, если такого ощущения не возникает, а он проходит очень легко или очень тяжело, надо отрегулировать зазор заново.

Чтобы отрегулировать тепловой зазор в остальных клапанах, необходимо провернуть коленчатый вал на пол оборота. Во время регулировки следует учитывать порядок работы цилиндров двигателя (1-3-4-2). Коленчатый вал проворачивайте за болт крепления шкива привода генератора.

Регулировка клапанов на двигателях ваз своими руками

Проверка зазоров между рычагами и кулачками распределительного вала: 1 — щуп; 2 — регулировочный болт; 3 — контргайка регулировочного болта.

Порядок регулировки клапанов

1. Проворачиваете коленчатый вал по часовой стрелке до тех пор, покаметка на звездочке распределительного вала не совпадет с меткой на корпусе подшипников. В этом положении зазор регулируется у выпускного клапана 4-го цилиндра и впускного клапана 3-го цилиндра (то есть 8 и 6 кулачки).
2. С помощью гаечного ключа зажмите регулировочный болт рычага, и в это время с помощью другого ключа ослабьте контргайку. Установите требуемый зазор регулировочным болтом, затяните контргайку. Щуп должен входить в зазор с легким сопротивлением.

   На двигателях автомобилей ВАЗ 2109, ВАЗ 21099, ВАЗ 2110 тепловые зазоры регулируются регулировочными шайбами.

3. После регулировки зазоров в клапанном механизме, запустите двигатель и внимательно послушайте его на различных режимах работы. При регулировке клапанов следует учесть, что клапана должны быть правильно притерты (что такое притирка клапанов), а зазоры не должны превышать допустимые.

Если некоторые детали вам непонятны или вы не до конца понимаете работу газораспределительного механизма, вам следует прочитать статью про устройство газораспределительного механизма.

Регулировка клапанов на разных моделях двигателей

Нормальная работа автомобильного двигателя зависит от многих факторов – температурного режима, давления масла, правильно выставленного зажигания и прочее. Большое значение также имеет правильно выполненная регулировка зазоров клапанов, при ее нарушении с мотором возникают различные проблемы.

Чтобы правильно установить тепловые зазоры, необходимо знать порядок регулировки, величину зазора между клапаном и толкателем (регулировочным винтом или шайбой). В этой статье будет рассмотрено, какой существует порядок регулировки для разных моделей легковых автомобилей, какие зазоры следует выставлять, нюансы и характерные особенности в регулировании.

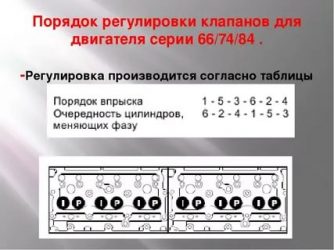

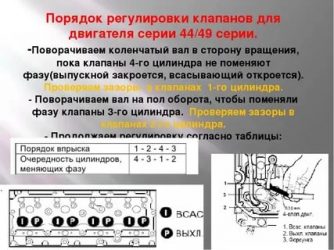

Порядок регулировки тепловых зазоров клапанов

Практически все ДВС современных автомобилей имеют правое вращение коленчатого вала – коленвал вращается по часовой стрелке. От к/вала приводится в движение распределительный вал, передается вращение на распредвал через ремень или цепь. Распредвалов в двигателе может быть несколько, сколько их в моторе, зависит от особенностей конструкции силового агрегата.

На каждом распределительном вале (РВ) обязательно имеются кулачки, за счет них обеспечивается открытие и закрытие клапанов, наполнение цилиндров ДВС топливовоздушной (ТВ) смесью. Чтобы в цилиндрах создавалась компрессия, клапана в головке блока должны в момент закрытия герметично прилегать к своим седлам.

Между клапаном и кулачком РВ обязательно должен иметься тепловой зазор, он измеряется, когда клапан полностью закрыт, а кулачок р/вала не нажимает на клапан. Для нормальной работы цилиндров клапана должны быть отрегулированы в соответствии с рекомендациями изготовителя мотора, и у каждой модели ДВС есть определенный порядок регулировки тепловых зазоров клапанов (ПРТЗК).

ПРТЗК зависит:

• от количества цилиндров в двигателе;
• порядка работы цилиндров;
• конкретной модели движка.

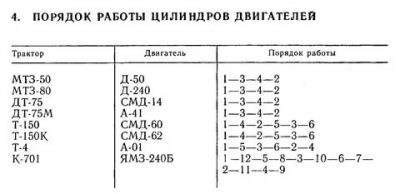

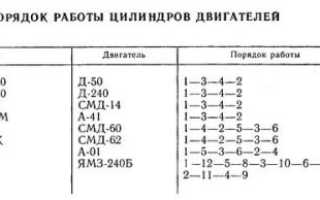

Например, порядок работы цилиндров для многих российских ДВС:

• четырехцилиндровых – 1342;
• шестицилиндровых – 153624;
• восьмицилиндровых – 15426378.

Но не все 4-цилиндровые ДВС работают в выше обозначенном порядке, например, моторы ЗМЗ-24/402 и УМЗ-414/417/ 451 и некоторые другие их модификации работают в порядке 1243. Восьмицилидровые V-образные моторы немецких концернов Ауди/ Фольксваген, БМВ, Мерседес имеют порядок работы цилиндров 15486372. Следует отметить, что также на легковых авто встречаются, 2-х, 3-х, 5-ти и 12-ти цилиндровые ДВС, соответственно, у них существует свой порядок работы цилиндров.

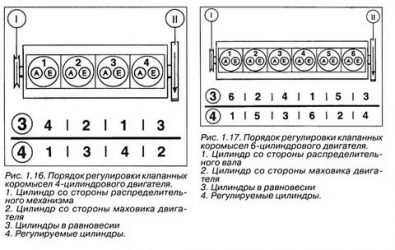

Клапана на движках можно отрегулировать по-разному:

• по каждому цилиндру, когда поршень в нем находится в ВМТ (верхней мертвой точке);
• за два оборота коленвала (в положениях ВМТ двух цилиндров, например, для 4-цилиндрового двигателя – первого и четвертого).

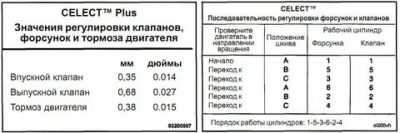

Величина теплового зазора

Зазор в клапанах ДВС также выставляется разный, и он тоже зависит он конкретной модели силового агрегата. Величина теплового зазора (ТЗ) разработчиками рассчитывается, исходя из теплового расширения металла, применяемого в моторе, а материал для изготовления производителями используется разный. Еще нужно сразу отметить, что не всегда заводом рекомендуемые ТЗ строго выполняются ремонтниками, так как на практике выясняется, что другие величины зазоров на практике более подходят для той или иной модели движка, с ними мотор работает в оптимальном режиме.

ТЗ должны быть оптимальными, не больше и не меньше положенного. Если зазор слишком маленький:

• клапана негерметично прилегают по седлам, уменьшается компрессия в цилиндрах, теряется мощность ДВС;
• со временем из-за неплотного прилегания к седлам прогорают клапана (обычно выпускные);
• мотор неровно работает на холостых оборотах.

Если зазор слишком большой:

• в движке возникает неприятный щелкающий стук (похож на звук стрекочущей швейной машинки);
• быстро вырабатываются детали – изнашиваются кулачки РВ, толкатели, регулировочные шайбы, торцы клапанов;
• мотор не развивает необходимой мощности, так как при недостаточном открытии клапанов не происходит необходимого наполнения цилиндров ТВ смесью.

В среднем ТЗ клапанов находятся в пределах 0,15-0,45 мм, причем, для выпуска зазоры всегда устанавливаются больше – при малых ТЗ выпускные клапана склонны к прогоранию.

Регулировка клапанов (РК) обычно производится на холодную, но на некоторых моделях автозаводы-изготовители рекомендуют выполнять регулировочные работы на прогретом ДВС.

Инструмент и приспособления для регулировки клапанов

Традиционно РК производят с помощью щупов, которые продаются в автомагазинах и магазинах, торгующих специнструментом. В стандартном наборе имеются щупы от 0,05 до 1,00 мм, щупы обычно идут с увеличением толщины через 0,05-0,1 мм. Также для некоторых моделей производятся специальные щупы, они продаются по одному. Например, для движков заднеприводных автомобилей ВАЗ промышленностью выпускаются специальные широкие щупы толщиной 0,15 мм, а также 0,2 мм, но последний размер менее распространен.

Клапана отрегулировать можно с помощью стрелочного индикатора, такая РК получается более точной, так как щупом трудно «поймать» выработку на торце клапана или рокера, индикатором зазор «улавливается» точно. В автомагазинах продаются специальные наборы с индикаторами для определенных моделей ДВС, но приспособления также изготавливают и самодельные.

Есть приспособления для регулировки, с помощью которых снимаются и устанавливаются регулировочные шайбы, например, очень широко распространен инструмент для переднеприводных авто ВАЗ-2108-09. Разумеется, такие же «приспособы» существуют для двигателей Форд, Ауди/ Фольксваген, Тойота, Мицубиси – для всех ДВС, у которых в конструкции предусмотрены регулировочные шайбы.

Особенности регулировки клапанов ВАЗ-классика

Заднеприводные автомобили ВАЗ комплектуются силовыми агрегатами моделей 2106/2105/2103/2101, также конструктивно похожие ДВС 21213/21214/2123 устанавливаются на внедорожники «Нива» и «Шевроле Нива». РК на этих моторах производится преимущественно на холодном двигателе, для всех клапанов (впускных и выпускных) используется широкий щуп 0,15 мм, им замеряется зазор между клапаном и рокером.

Исключение составляют некоторые модели двигателей, у которых установлены гидравлические компенсаторы, в них за счет гидравлики зазор выбирается автоматически, и регулировка поэтому не требуется.

РК на ДВС ВАЗ-классика производится в следующем порядке:

• ВМТ 4-го цилиндра – клапана 8 и 6 (счет ведется от передней части двигателя);
• ВМТ 2-го цилиндра – 7 и 4;
• ВМТ 1-го цилиндра – 3 и 1;
• ВМТ 3-го цилиндра – 5 и 2.

После того, как на 4-ом цилиндре валы выставлены по меткам (коленчатый и распределительный), для РК на следующем цилиндре делается поворот к/вала на 180 градусов.

Для прогретого двигателя ВАЗ-классика зазор выставляется щупом 0,20 мм. Тепловые зазоры выставляются при помощи регулировочных болтов, которые фиксируются в определенном положении двумя контргайками.

Зазоры в клапанах ВАЗ-2108-09-099

На переднеприводных автомобилях ВАЗ, в отличие от «классических» Жигулей, РК осуществляется с помощью подбора толщины регулировочных шайб, в продаже есть шайбы размерами от 3,0 до 4,5 мм. В некоторых случаях требуются шайбы меньшего размера, например, 2,5 или 2,8 мм, но они нужны в основном тогда, когда изнашиваются под клапана посадочные седла в головке блока цилиндров.

ТЗ 2108-09 регулируются на холодном двигателе, зазор выставляется:

• для выпускных клапанов – 0,35 мм (плюс-минус 0,05 мм);
• для впускных – 0,20 мм (плюс-минус 0,05 мм).

Практика показывает, что зазор 0,35 мм и более – слишком большой, клапана стучат, поэтому оптимальный вариант – это установка 0,25-0,3 мм по кругу.

Согласно заводской инструкции РК на 8-клапанных двигателях 2108 и 21083 осуществляется следующим образом:

• устанавливаем валы по меткам первого цилиндра (коленвал и распредвал) и прокручиваем еще по часовой стрелке 40-50 градусов, регулируем 3-й и 1-й клапан (по счету от передней части ДВС);
• делаем поворот к/вала на 180 градусов, производим регулировку 5-го и 2-го клапана;
• еще через 180 – 8-й и 6-й;
• еще через 180 – 7-й и 4-й.

На практике ТЗ так не все регулируют, проще регулировка делается следующим образом:

• на ВМТ первого цилиндра – 1, 2, 3, 5 клапана;
• на ВМТ 4-го цилиндра (при повороте коленвала на 360 градусов) – 4, 6, 7 и 8 (все остальные).

Регулировка клапанов на автомобилях ФОРД

В зависимости от модели двигателя на автомобилях Ford РК может осуществляться как регулировочными шайбами, так и винтами. Шайбы устанавливаются на современных моторах серии Zetec, на многих моделях Duratec. На более старых моделях Форд, таких как Sierra, Granada и др., клапана регулируются винтами.

На автомобилях Форд Фокус или Мондео РК производится по мере необходимости (где-то через 150 тыс. км пробега), в регламент технического обслуживания эта работа не входит. Для впускных клапанов устанавливаются зазоры 0,17-0,23 мм, для выпускных – 0,31-0,37 мм.

РК на ДВС Zetec-E автомобилей Форд Фокус – трудоемкая работа, для замены шайб потребуется снимать распредвалы (моторы DOHC). Такую работу лучше выполнять в автосервисе, доверять регулировку мотористам с достаточным опытом. Еще следует учесть, что со временем клапана стучать не начинают, так как седла постепенно изнашиваются. Поэтому следует проверять зазоры чаще, допустим, через каждые 80-90 тыс. км.

ПРТЗК – по порядку работы цилиндров 1342.

Регулировка клапанов Хонда

Практически на всех ДВС Honda РК осуществляется с помощью регулировочных винтов. Наиболее часто встречающаяся система расположения клапанов – по обе стороны от распредвала, который установлен посередине ГБЦ. Чем-то такая схема напоминает двигатели Уфимского моторного завода, только на «Москвичах» имеется по два клапана в камере сгорания ГБЦ, а на «Хондах» – по четыре.

РК Honda производится на холодном ДВС, выставляются зазоры;

• 0,17-0,25 мм – для «выпуска»;
• 0,23-0,32 мм – для «впуска».

Величина зазора зависит от модели двигателя.

Регулировать клапана винтами значительно проще и быстрее, чем шайбами, но регулировку приходится выполнять чаще.

Рассмотрим, как можно отрегулировать клапана на моторе K24 (2.4 л), такой силовой агрегат устанавливается на модели CR-V второго поколения. Выполняем работу следующим образом:

• демонтируем верхние декоративные крышки ДВС, отсоединяем от клапанной крышки все, что мешает ее снятию;
• снимаем клапанную крышку, чтобы легче было прокручивать к/вал, выворачиваем свечи зажигания;
• так как двигатель без свечей прокручивается довольно легко, можно его проворачивать ключом за гайку шкива ГУР;
• прокручиваем к/вал до ВМТ, метки на обеих звездочках распредвалов должны смотреть вверх, еще две метки должны находится напротив друг друга;
• также при установке меток можно ориентироваться на сами валы – на 1-ом цилиндре кулачки р/валов с каждой стороны смотрят вверх, навстречу друг к другу;
• ослабляем контргайку на коромысле впускного вала (первый по счету), производим регулировку с помощью щупа 0,25 мм, установив необходимый зазор, контргайку затягиваем;
• затем регулируем второй по счету клапан движка со стороны впускного коллектора;
• аналогично производим РК со стороны выпускного коллектора, но уже щупом 0,3 мм;
• проворачиваем коленвал на 180 градусов, регулируем зазоры на 3-м цилиндре;
• точно также после поворота еще на половину оборота к/вала производим регулирование на 4-м цилиндре, и сделав еще пол-оборота – на втором.

Закрываем клапанную крышку, ставим на место кожухи, подсоединяем патрубки. Все, работа на этом закончена.

Регулировка клапанов на моторе GA16 Nissan

Отрегулировать клапана на 1,6 литровом двигателе Ниссан GA16 можно достаточно просто, для этого понадобится только лишь:

• набор щупов;
• плоская мощная отвертка;
• пинцет;
• ключи для съема клапанной крышки.

Но в этом процессе есть один нюанс – так как регулировочные шайбы обычно приходится заказывать, следует сначала просто измерить зазоры во всех клапанах, и только на основании полученных данных уже заказывать шайбы нужного размера. С вазовскими «восьмерками» и «девятками» намного проще – все шайбы необходимых размеров продаются в автомагазинах.

Работу выполняем в следующем порядке:

• демонтируем клапанную крышку;
• устанавливаем ВМТ первого цилиндра, прокручиваем коленвал так, чтобы оба РВ смотрели кулачками вверх;
• отжимаем толкатель отверткой, извлекаем регулировочную шайбу. На выпускных клапанах устанавливается зазор обычно 0,35 мм, на впускных – 0,2 мм;

К примеру, на выпускном клапане при замере зазор оказался 0,5 мм, а извлеченная регулировочная шайба имеет толщину 2,4 мм (240). Математика здесь простая – зазор больше допустимого на 0.5 — 0,35 = 0,15 мм, значит, и шайба должна быть толще на эту величину. 2,4 + 0,15 = 2,55 мм, получается, что необходимо заказывать шайбу номиналом 255.

Далее регулирование производится так же, как и на любом другом двигателе – с проворачиванием коленвала и регулировкой по каждому цилиндру, в порядке их работы 1342.

Регулировка зазоров клапанов: видео

Регулировка зазоров клапанов Honda Civic: методика и таблица

НА САЙТЕ ВЕДУТСЯ РАБОТЫ. ВОЗМОЖНЫ СБОИ, НЕКОРРЕКТНОЕ ОТОБРАЖЕНИЕ.

Случайная статья узнай что то новое

Что такое регулировка зазора клапана?

Под регулировкой зазоров клапанов понимается регулировка зазора между регулировочным винтов и торцом ножкой клапана с помощью регулировочного винта, который фиксируется контргайкой на нем. При недолжном зазоре, эффективность работы двигателя заметно снижается, как при малом, так и при большом зазоре.

При слишком малых зазорах обычно со временем прогорают клапана. При больших зазорах, клапана должным образом не опускаются, не открываются, мощность двигателя значительно снижается и появляется характерный металлический звук. Зазоры для впускного и выпускного клапана разные. Размер щупа, если его нет в наборе — подбирается остальными щупами.

Эта информация будет полезна для тех кто решит сделать капитальный ремонт двигателя Honda Civic.

Так прогорают клапана при перетянутых зазорах регулировки.

Как отрегулировать зазоры клапанов двигателя Honda Civic: методика D14A4 D14A4

В двигателях D и B серии,и других серий тоже регулировка клапанов идентична. Регулировка происходит только на холодном двигателе!Снимаем крышку ГБЦ, снимаем защиту шкива распредвала. Воротком поворачиваем против часовой стрелки шкив коленвала, и выставляем его по метке ВМТ, так чтобы метка UP на распредвале была в верхнем положение как на рисунке..Это значит что сейчас первый цилиндр (то есть крайний правый) находится в верхней мертвой точке.

Положение шкива распредвала при ВМТ 1 цилиндра

Метка ВМТ на шкиве коленвала HONDA, Находится правее трех меток зажиганя УОЗ

Гаечным ключем ослабляем контргайку, в зазор между клапаном и коромыслом устанавливаем нужный щуп, регулируем винт и затягиваем гайку.Щуп должен выходить из зазора с легким усилием. После регулировки первого цилиндра, поверните шкив колевала так, чтобы шкив распредвала повернулся ровно на 90 градусов.

Приступаем к регулировке 3 цилиндра, после 4 , наконец, 2-го. Если прокладка крышки старая, течет или порвана поменяйте ее. Если прокладка достаточно новая, обезжириванием поверхность крышки и ГБЦ, ставим крышку и аккуратно затягиваем болты крышки 10нм (затяжка одной рукой, коротким воротком — трещоткой). Это вся технология регулировки тепловых зазоров клапанов.

Для самой регулировки клапанов зазоров нам понадобятся:

• Набор щупов.
• Прокладка крышки ГБЦ.
• Головка на 10, для крышки ГБЦ.
• Головка на 17 длинная, для поворота коленвала.
• Вороток 12 под головку 17, для поворота коленвала.
• Шлицевая отвертка.
• Накидной ключ на 10.
• Табличные значения на двигатель или ГБЦ, приведены ниже.

• Напоминаю, что работа поршней идет так: 1-3-4-2, первый цилиндр со стороны ГРМ.
• Допуск к зазорам +- 0.02мм.

Пример щупов, российского производства

Таблица значений зазоров регулировки клапанов Honda Civic

двигатель	впускной клапан, мм	выпускной клапан, мм
D14A3	0.20	0.25
D14A4	0.20	0.25
B16A3	0.15	0.19
B18B	0.10	0.18
B18B1	0.10	0.18
B18C1	0.17	0.19
B18C5	0.17	0.19
B20B4	0.10	0.18
C27A4	гидрокомпенсаторы	гидрокомпенсаторы
C32A1	гидрокомпенсаторы	гидрокомпенсаторы
C32A6	гидрокомпенсаторы	гидрокомпенсаторы
C35A1	гидрокомпенсаторы	гидрокомпенсаторы
D13B	0.20	0.25
D15B	0.20	0.25
D15B2	0.20	0.25
D15B7	0.20	0.25
D15B8	0.20	0.25
D15Z1	0.20	0.25
D16Y5	0.20	0.25
D16Y6	0.20	0.25
D16Y7	0.20	0.25
D16Y8	0.20	0.25
D16Z6	0.20	0.25
G25A1	0.25	0.30
G25A4	0.25	0.30
H22A	0.25	0.30
H22A1	0.17	0.20
H23A1	0.17	0.20
H22A4	0.17	0.20
H23A	0.09	16
F22A1	0.25	0.30
F22A6	0.25	0.30
F22B1	0.25	0.30
F22B2	0.25	0.30
F22B6	0.25	0.30
F23A1	0.25	0.30
F23A4	0.25	0.30
F23A5	0.25	0.30
F23A7	0.25	0.30
J30A1	0.22	0.30
J32A1	гидрокомпенсаторы	гидрокомпенсаторы

Случайная статья узнай что то новое

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

страница

Соц. Сети

Календарь событий

• Автоэкзотика — 1 мая
• Jap Days — 22 Июня
• JAP CAR FEST — 19-21 июля

Клубные встречи

• Москва
• Санкт-Петербург
• Минск
• Уфа

Партнеры EJ9.Ru

Регулировка клапанов МТЗ: порядок работ, регулировка механизма газораспределения

Регулировка клапанов на МТЗ входит в список регламентных операций, проводимых при обслуживании сельскохозяйственной техники. От корректности настройки зависит легкость запуска, стабильность функционирования и тепловой режим работы силовой установки. Производитель рекомендует выполнять регулировку после обкатки мотора (нового или после проведения капитального ремонта), а затем повторять процедуру спустя 240-480 часов эксплуатации (зависит от модификации машины) либо при проведении ТО-2.

Регулировка клапанов является обязательным этапом при обслуживании сельскохоз техники.

Порядок регулировки

Под регулировкой подразумевается обеспечение регламентированного зазора между плоскостью бойка коромысла и торцом клапанов впуска воздуха и выброса отработавших газов в выпускной коллектор. Последовательность настройки и параметры зависят от модификации силового агрегата и способа подачи воздуха в камеру сгорания. Дополнительно проверяется затяжка гаек фиксации головки к блоку цилиндров, что позволяет снизить вероятность пробоя прокладки и коробления детали из-за неравномерных тепловых деформаций.

Подготовка к регулировке

В процессе подготовки к настройке требуется снять боковины и откинуть крышку капота, а затем отвернуть крепежные гайки и демонтировать защитный металлический кожух, закрывающий детали газораспределительного механизма на головке дизеля. Предварительно с поверхности детали тряпкой, смоченной в керосине или дизельном топливе, удаляется налет пыли и масла. Затем необходимо проверить затяжку болтов, крепящих валик, на котором установлены качающиеся коромысла.

Установка поршня цилиндра ВМТ для регулировки

Для установки поршня первого цилиндра в верхнее положение «такта сжатия» требуется проворачивать коленвал вручную до начала открытия впускного клапана. При этом выпускной клапан должен прекратить движение вверх и закрыться. Коленчатый вал проворачивается при помощи гаечного ключа, который набрасывается на гайку крепления шкива привода вспомогательных агрегатов.

Установка поршня цилиндра ВМТ для регулировки.

На ранних моделях силовых агрегатов Д-240, оснащенных механическим топливным насосом, допускается выкручивание форсунки. Верхнее положение поршня определяется штифтом, опущенным в отверстие. При обратной установке распылительного узла требуется заменить уплотнительные кольца. Еще одна методика основана на снятии трубки подачи топлива с насоса. В момент достижения верхней точки из плунжерной пары начнется подача горючего. Методика не отличается точностью, поскольку впрыск топлива начинается с опережением (до прихода поршня в ВМТ).

На атмосферных 4-цилиндровых силовых агрегатах Д-50, установленных на тракторах МТЗ-50/52, в картере маховика выполнен сквозной канал с резьбой, в которую вкручивается установочная шпилька (хранится в специальном канале на картере). На шпильке имеется участок без резьбы с закругленной головкой, которая совмещается с выемкой, выполненной в теле маховика. Методика позволяет точно выставить верхнее положение первого поршня.

Установка теплового зазора

Для выдерживания расстояния потребуется отвернуть гайку, удерживающую регулировочный винт коромысла клапана от самопроизвольного проворачивания. Затем следует изменять параметр вращением винта отверткой, регулировка прекращается после достижения расстояния 0,25 мм (одинаково для впуска и выпуска). Затем требуется затянуть гайку ключом и дополнительно проверить значение зазора в паре боек-стержень клапана. Аналогично настраивается расстояние для остальных клапанов. После поворота вала на полный оборот требуется отрегулировать оставшиеся коромысла.

Допускается использовать для регулировки специальный индикаторный прибор КИ9918, который монтируется на тарелку рабочей пружины выбранного клапана при поднятии каретки прибора до верхней позиции (до упора). Затем коромысло совмещается с измерительным стержнем, что позволяет выставить нулевое значение на шкале стрелочного прибора. Отведение коромысла до контакта с приводной штангой позволяет определить текущее значение рабочего расстояния между элементами. Затем производится выставление параметра вращением винта на коромысле.

На моторах Д-50Л (устанавливались на МТЗ-50/52) установлен дополнительный клапан декомпрессора с приводом от отдельного валика. Перед началом настройки валик выставляется так, что регулировочные винты занимают вертикальное положение. Затем отпускается контргайка, винт отворачивается отверткой до момента сферической головки и поверхности валика.

Установка теплового зазора.

Затем требуется завернуть винт до упора, выбирая люфты между деталями. Перед закручиванием фиксирующей гайки требуется довернуть винт еще на 0,6-0,8 оборота. Некорректная настройка зазоров приводит к контакту клапана декомпрессора и поршня. Для настройки клапанов сброса давления в остальных цилиндрах требуется вывернуть установочную шпильку из картера и провернуть вал последовательно на 0,5 оборота. ВМТ поршней определяются по перекрытию клапанов.

Проверка установки теплового зазора клапанов

Проверка рабочего расстояния производится при появлении стука при работе силового агрегата, исходящего от газораспределительного механизма. При проведении ремонта и обслуживания, связанного со снятием головки блока цилиндров, рекомендуется проведение внеочередной контрольной проверки.

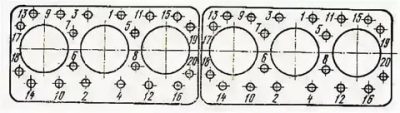

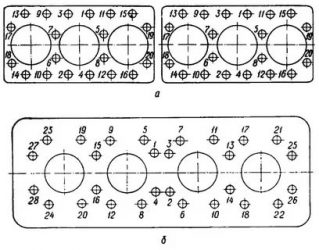

Дополнительной причиной проверки является подтяжка или замена элементов фиксации головки, сопровождаемая снятием валика с коромыслами (для обеспечения доступа к шестигранным головкам болтов).

Регулировка на различных моделях двигателей

Минский завод выпускает несколько модификаций дизельных двигателей, основанных на конструкции мотора Д-240. Агрегаты отличаются конфигурацией блока, рабочим объемом и установкой турбокомпрессора, что привело к росту мощности и изменению нормативных расстояний между подвижными частями в клапанных механизмах.

Двигатель Д-245 трактора МТЗ-82, МТЗ-892

После демонтажа верхней крышки и выведения поршня в 1 цилиндре до ВМТ (до момента начала перекрытия клапанов) требуется отрегулировать клапаны, расположенные на позициях 4, 6, 7 и 8 (отсчет от передней крышки мотора). Документация устанавливает расстояние между стержнем и бойком 0,25 мм для впускного канала и 0,45 для выпускного. Настройка осуществляется на холодном дизеле (допускается прогрев до 60°).

Порядок настройки:

1. Отпустить затяжку гайки коромысла обслуживаемого клапана и вращением винта отверткой добиться требуемого расстояния.
2. Закрутить гаечным ключом контргайку регулировочного винта и проверить параметры щупом. Убедиться в нормативном значении вращением штанги, при неравномерном износе головки цилиндрического элемента возможно изменение расстояния между бойком и стержнем клапана. Поврежденная или изношенная штанга подлежит замене.
3. По аналогии отрегулировать зазоры в оставшихся клапанах.
4. Провернуть вал на полный оборот (до момента достижения ВМТ в последнем цилиндре), а затем скорректировать расстояние в механизме до требуемого значения для клапанов 1, 2, 3 и 5.
5. Смонтировать на штатные места снятые элементы и проверить работу силового агрегата.

Двигатель Д-260 трактора МТЗ-1221, МТЗ-1523

Завод-изготовитель предписывает проводить настройку клапанного механизма при проведении технического обслуживания, соответствующего отработке 500 часов. Перед началом регулировки рекомендуется проверить затяжку болтов, крепящих головку. Допускается настраивать мотор, прогретый до температуры 60°С.

Для регулировки 6-цилиндрового рядного дизеля требуется снять крышку клапанов, а затем установить поршень первого цилиндра в крайнее верхнее положение (по аналогии с моторами Д-240 и 245), а затем выставить зазор в клапанах, расположенных на позициях 3, 5, 7, 10, 11 и 12 (отсчет ведется от радиатора силовой установки). Нормативным считается расстояние 0,25 мм на впуске и 0,45 мм на выпуске. Для определения ВМТ возможно использовать момент совмещения штифта, установленного на крышке привода механизма газораспределения, с меткой на демпфере шкива.

При отклонении значения требуется провести корректировку в следующей последовательности:

1. Перед началом корректировки рекомендуется проконтролировать затяжку крепления стоек валика с коромыслами.
2. Отвернуть фиксирующую гайку на коромысле регулируемого клапана, а затем выполнить настройку зазора путем вращения винта.
3. Затянуть гайку и провести первичную проверку щупом.
4. Убедиться в стабильности расстояния между бойком и плоскостью стержня клапана путем вращения приводной штанги вокруг оси.

После настройки размеров в 6 клапанах требуется провернуть коленчатый вал на 1 оборот. Для проверки положения используется шестой цилиндр, в котором должно быть перекрытие клапанов впуска и выпуска, соответствующее ВМТ. Очередность действий при настройке аналогична изложенному выше алгоритму. Допускается корректировка параметра в соответствии с порядком вспышек в камерах сгорания (1-5-3-6-2-4) с выставлением поршней в верхнюю точку согласно рабочей последовательности. Для перехода между цилиндрами вал поворачивается на 1/3 оборота.

Регулировка клапанов ВАЗ: схема, порядок ремонта своими руками

Хай пипл. В этой статье рассмотрим как делать регулировку клапанов на классике. Владельцам отечественных автомашин семейства ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 приходится сталкиваться с такой работой двигателя, когда слышно, как стучат клапана. В этом случае надо найти причину, почему стучат и отрегулировать. Также надо их настраивать, были различные работы по ремонту ДВС, например, замена клапана, поршня, прокладки и т.д.

статьи:

Регулировка клапанов

При появлении стуков и нестабильной работы, повышенной вибрации следует обратить внимание на клапана.

Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры. Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта.

Наибольшую опасность для мотора автомобиля является зазор меньше допустимого. Слишком маленький зазор между рычагом привода и кулачком распредвала препятствует шляпке клапана плотно сесть в свое посадочное место на головки блока цилиндров. Через не севший клапан из камеры сгорания выбиваются газы сгоревшей топливно-воздушной смеси. Из-за этого шляпка выпускного клапана по периметру начинает сгорать.

Резиновые маслоотражатели, они же маслаки, из-за сгоревшей шляпки клапана также сгорают, что ведет к увеличению расхода моторного масла. Если износ деталей мотора большой, то, возможно, лучше и легче будет сделать свап двигателя своими руками или же в СТО.

Даже, если в вашем двигателе не ременная передача, а цепная, то в случае, если не поменять цепь до истечения ее ресурса, то клапана погнутся о поршне, как, например, в двигателе sr20det производства Nissan.

Инструменты для настройки клапанов

Для качественного проведения ремонтных работ должны быть соответствующие инструменты. Чтобы отрегулировать клапанные механизмы, понадобятся следующие инструменты:

• Набор ключей (торцевые и рожковые). Ключи на 13 мм и 17 мм обязательно.
• Щуп для определения зазора.
• Отвертки.
• Фломастер.
• Тряпки.

Щуп для определения зазора для классических автомобилей ВАЗ должен быть толщиной 0,15 мм.

Через сколько км пробега надо менять топливный фильтр?

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

• подождать пока двигатель остынет, если он работал;
• поставить машину на ровное место;

Порядок регулировки клапанов:

1. 1. Снять крышку воздушного фильтра и сам фильтр.
   2. Отсоединить трубки крепления фильтра и демонтировать крепление.
   3. Снимаем тросик управления воздушной заслонки (подсос).
   4. Снять тягу дроссельной заслонки.
   5. Выкручиваем гайки крепления клапанной крышки и снимаем ее.
   6. Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
   7. Снимаем крышку трамблера (распределителя).
   8. Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.Метку выставляют специальным ключом для болта шкива коленвала ДВС. Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес.

      Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.

   9. Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера.

      Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.

   10. После совпадения меток приступаем к настройке зазоров клапанов.

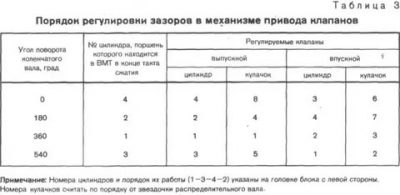

       Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
       Угол проворота коленчатого вала	Регулируемые клапана
       	8 и 6
       180	4 и 7
       360	1 и 3
       540	5 и 2

       Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

   11. Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
   12. Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением. Если пластинчатый специальный щуп толщиной 0,15 проходит легко  или с большим усилием, то надо регулировать.
   13. На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
   14. Далее, проделываем то же самое с 6-м клапаном.
   15. Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер. Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
   16. После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

В этом видео показана регулировка клапанов на ВАЗ 2106.

про регулировку теплового зазора для машин ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Для тех, кто хочет послушать как стучат клапана на «классике» Ваз.

Регулировка клапанов ваз 2109, 2114 8 клапанов: зазоры, порядок

Много мифов и легенд сложилось вокруг такой необходимой процедуры как регулировка клапанов на ваз 2109, 2114 и 2108. Сначала карбюраторные потом стали инжекторные, но конструкция газораспределительного механизма не поменялась. До 2011 года выпуска даже тепловые зазоры остались прежними. Лишь с приходом легкой ШПГ зазоры стали чуть больше. Седла стали металлокерамические, а поршня легкие. Периодичность регулировки клапанов осталась прежней в 30000 км пробега.

На новом автомобиле регулировать клапана нужно обязательно в первые 3000 км пробега, далее в 15000 и каждые 30000 км. Если не придерживаться периодичности, клапана могут сгореть, седла в головке просесть. К тому же теряется тяга и увеличивается расход топлива. Тепловые зазоры на вазах 2108, 21083, 2109, 21099, 2110, 21102, 2111, 21114, 2112, 2113, 2114, 2115, 1113, 11113, 2170, 2190, приора, гранта (с двигателем 11183), должны быть такие:

• Выпускные 0,35;
• Впускные 0,20 мм.

Тепловые зазоры на новых модификациях с 2011 года на ваз 8 клапанные лада гранта, калина 2, приора, с двигателем 21116

• Выпускные 0,4 мм;
• Впускные 0,25 мм.

Расчет зазора

Для того чтобы узнать размеры шайб существует формула регулировки:

H = B + (A — C)

H – толщина новой шайбы;

B – толщина шайбы, которую сняли;

A – существующий зазор;

C – номинальный зазор (0,2 или 0,35)

Зазоры проверяем щупом. Желательно их иметь несколько с шагом 0,02 – 0,03 мм.

Правильная регулировка клапанов дает залог продолжительной жизни мотора.

Зачем нужно регулировать клапана

С пробегом металлический стержень клапана имеет тенденцию растягиваться и сужаться. Седла в головке блока цилиндров проседают, поэтому и меняется тепловой зазор. А он физически нужен определённого значения из-за конструктивных особенностей двигателя. Последствия не своевременной регулировки не обратимы.

Зажатый клапан в процессе работы восьмиклапанного мотора, теряет герметичность, лавинный поток после воспламенения обжигает его кромки и седло ГБЦ, которое утапливается в тело головки. Ремонт такого вида дорогостоящий и не несет гарантии.

Лучше вовремя регулировать, тем более что цена настройки 8ми клапанного мотора в 600 – 800 рублей за 30000 км не такая ощутимая.

При правильно отрегулированных зазорах автомобиль будет ехать свободно, без потери тяги, расходуя меньше топлива. Ни в коем случае нельзя регулировать на горячую. Только охладить двигатель до 30-40 градусов. Иначе можно ошибиться и зажать клапана.

Бывают случаи, что клапана отрегулировали, а стук остался. Причина может быть не зазорах. На холодный мотор могут стучать юбки поршней, стаканчики – толкатели в теле головки. Причин может быть много, поэтому не стоит торопиться с выводами, а тщательно все проверить. Есть специальный прибор — стетоскоп, с помощью которого легко прослушать шумы двигателя.

Таблица регулировки по инструкции завода

Марка авто	Впуск	Выпуск
приора 21116	0,25	0,4
калина 2  21116
лада гранта  21116
гранта 2190	0,2	0,35
приора 2170
21114
21102
21099
21093
21083
11186
11183
2190
2115
2114
2113
2112
2111
2110
2109
2108
ваз 99
ваз 083
1118
11113 ока
1111 ока

Что нужно для регулировки

Как уже было подмечено выше, отрегулировать тепловые зазоры клапанов на вазе можно своим руками. Для этого нужны набор шайб, некоторые приспособления и инструменты. Рейку можно сделать самодельную, но рентабельнее купить вилочку для установки зазоров на авторынке готовую.

Пяточки для регулировки понадобятся в диапазоне от 3,40 до 4,05 мм если в ГБЦ не менялись направляющие. Если же все-таки производился ремонт, или автомобиль на газу придется приобрести шайбы в диапазоне от 2,50 мм для выпускных клапанов. Впускные клапана как правило остается на прежнем зазоре, на них седла не топятся.

Таким образом, в данной статье рассмотрели вкратце порядок регулировки клапанов на автомобилях марки ВАЗ с передним приводом. Также затронули последствия несвоевременной настройки, и езды на газу.

Как отрегулировать зазоры клапанов, признаки и симптомы неправильной регулировки, порядок работ и прочее

У различных автомобилей, в зависимости от типа двигателя, может приходиться на цилиндр два и более клапанов. Одни из них служат для впуска топливно-воздушной смеси, другие выпускают отработанные газы. Первые клапаны принято просто называть впускными, а вторые — выпускными. А в действие их приводит и регулирует порядок работы так называемый клапанный (или газораспределительный) механизм. О том, каким способом отрегулировать клапана наиболее выгодно и просто, ведётся множество споров.

Важность регулировки зазоров клапанов двигателя

После старта двигатель и все его детали начинают нагреваться, а значит, и расширяться. При этом не стоит забывать и про естественный износ трущихся и соприкасающихся частей. Это обуславливает необходимость строго определённых зазоров между некоторыми компонентами. И тепловые зазоры клапанов (между кулачком распредвала и стержнем клапана) относятся к одним из самых важных.

При слишком малом зазоре двигатель не сможет в полной мере реализовывать свой потенциал, что не замедлит сказаться на динамических и скоростных характеристиках автомобиля. Попутно будет происходить перегрев выпускных клапанов и оплавление их краёв.

Если же зазор будет больше положенного, то тут звоночком для автовладельца будет характерное «цоканье» мотора, которое иногда может уходить с прогревом машины. При увеличенном зазоре кулачок распредвала начинает «стук» по рокеру клапанного стержня, вместо того, чтобы продавливать его.

Клапанный механизм в разрезе на примере двигателя с двумя распредвалами

Необходимость регулировки клапанов назрела, если видны такие признаки:

• в области крышки головки блока цилиндров присутствует посторонний, слегка звенящий звук;
• ремонтировался газораспределительный механизм;
• последняя регулировка тепловых зазоров клапанов проводилась более 20 тыс. км назад;
• отдача двигателя заметно упала;
• как последствие возможен высокий расход топлива.

В большинстве современных моторов для регулировки тепловых зазоров стоят гидрокомпенсаторы. Удобно и не требует стороннего вмешательства, хоть и бытует мнение, что износ компонентов всё равно происходит немного быстрее. Двигатели многих автомобилей, в частности на вазовской классике, требуют регулировки тепловых зазоров вручную. Кто-то считает это дело простым, кто-то, наоборот, работой ответственной и серьёзной. Всё зависит от опыта, вариантов приёмов, сноровки и терпения. Работы рекомендуется проводить примерно после 20 тыс. км пробега с момента последней регулировки.

Также нет особой разницы, с бензиновым или дизельным мотором придётся иметь дело. Существенных и принципиальных отличий в процессе регулировки клапанов тут нет.

Ещё лучше совместить настройку зазора клапанов с заменой масла в двигателе. Причём именно в такой последовательности. Это даст возможность грязи, пыли и песку, что могут попасть в мотор при регулировке уйти затем вместе со старым маслом и масляным фильтром.

Подготовка

Прежде чем приступить к работе, кузов автомобиля лучше тщательно помыть и очистить от пыли и грязи подкапотное пространство, дабы ничего лишнего не попало в мотор после снятия крышки головки блока цилиндров. Затем машину очень желательно установить на максимально ровную поверхность, затянуть стояночный тормоз и подложить под колёса упоры. Нелишним будет иметь хорошее и равномерное освещение. Если последнего недостаточно, обзаведитесь дополнительными источниками света.

Вовсе необязательно покупать подобные упоры, их вполне можно сделать своими руками

Далее необходимо подождать, пока двигатель остынет до рекомендуемой температуры (обычно это 15–25 °С), чтобы измерения были максимально точными. Иногда опытные мастера берутся за регулировку «на горячую», учитывая определённые поправки на повышенную температуру мотора. Но двигатели бывают разные, со своими нюансами и поправками, так что лучше подождать. Свободное время можно пустить на замену фильтров, проверку оптики и т.д.

Регулировку тепловых зазоров клапанов можно проводить и при снятой головке блока цилиндров. Тут кому какая схема работы удобнее, нельзя считать такой способ неправильным. Только следует помнить, что при установке ГБЦ на машину и протяжке возможны смещения зазоров либо в плюс, либо в минус от необходимых показателей. Поэтому лучше подстраховаться и перепроверить.

Перечень инструментов для работы

• Комплект гаечных ключей.
• Пара отвёрток.
• Измерительный щуп.
• Набор регулировочных шайб.
• Микрометр.
• Пинцет.
• Специальное приспособление для регулировки клапанов.

Набор инструментов для регулировки клапанов на автомобилях ВАЗ

Регулировка тепловых зазоров клапанов с использованием щупа

1. Для начала надо отцепить все трубки от крышки клапанов, тросики, ведущие к приводам заслонок, и произвести демонтаж корпуса воздушного фильтра. Чтобы коленвал легче прокручивался, свечи тоже можно выкрутить.
2. Открутить две гайки и снять крышку, после чего с верхней части ГБЦ удаляются остатки масла.
3. Снимается передний кожух ремня ГРМ.
4. Поршень цилиндра, с которого начнётся регулировка зазоров, выставляется в верхнюю мёртвую точку сжатия. Все клапаны в таком положении будут закрыты.

   В процессе для наиболее точного результата можно ориентироваться на нанесённые производителем метки.

5. Далее коленвал по звёздочке проворачивать следует по часовой стрелке. Для оптимальной регулировки клапанов требуется, чтобы совпадали риски на коленвале и корпусе подшипников. Для большего удобства можно нанести свои метки. Тогда в дальнейшем положение каждого цилиндра можно будет определять по зубьям звёздочки.
6. На винте, использующемся для установки зазора, отжимается контргайка.

   Выставляется зазор таким образом, чтобы плоский щуп был пределом подворота болта. После чего контргайка затягивается. Попутно необходимо следить за силой затягивания контргайки, иначе полученные параметры можно сбить.

7. Закончив с затяжкой, необходимо щупом ещё раз проверить выставленный зазор. Последний должен проходить с лёгким усилием. Если результат отличается от нужного — провести регулировку заново.
8. Повторить процесс со всеми последующими клапанами.

Выше был приведён метод регулировки клапанов с помощью щупа.

На многих современных автомобилях для этой процедуры применяются специальные регулировочные шайбы. Весь объём работ отлично продемонстрирован на приведённом ниже видео.

Как отрегулировать с помощью рейки и индикатора

Ещё для регулировки теплового зазора клапанов может применяться специальная рейка в паре с индикатором. Этот набор помогает добиться большей точности, нежели при использовании щупа или шайб.

Набор с рейкой и индикатором для регулировки тепловых зазоров клапанов

Порядок работ следующий:

1. После подготовительных процедур и демонтажа крышки клапанов мотор прокручивается до совпадения метки на шестерне распредвала с корпусной меткой.
2. Маркером на обратной стороне шестерни относительно заводской метки можно через каждые 90 градусов проставить свои отметки.
3. При помощи трёх болтов фиксируем рейку на выступе блока подшипников.
4. В специальное гнездо на планке ставится стрелочный индикатор с установленной на «0» шкалой.
5. Специальным приспособлением берётся кулачок и тянется вверх, после чего стрелка индикатора сместиться на 50–52 деления. Если полученные цифры отличаются, тогда клапан регулируется по сценарию, описанному при работе с щупом.

Если стоит ГБО (газ)

В случае если автомобиль оснащён газобаллонным оборудованием, регулировка клапанов приобретает свои характерные особенности. Зазоры для впускных клапанов можно выставлять по инструкции, как для бензина. А вот выпускным требуется уделить отдельное внимание. Связано это с особенностями топливно-воздушной смеси на газу, температура горения которой выше, а время горения ниже. Регулировку выпускных клапанов при наличии ГБО лучше проводить с периодичностью в два раза чаще, а сами зазоры выставлять максимально допустимыми по инструкции. Некоторые мастера советуют ставить на 10–20% больше рекомендуемых.

Приведёнными выше способами можно достаточно точно отрегулировать тепловые зазоры клапанов, попутно оптимизировав фазы газораспределения и улучшив в целом работу всего газораспределительного механизма. Это позволит увеличить срок службы компонентов двигателя и его моторесурс.

Регулировка зазоров клапанов: 2 варианта

Основная функция стабильной и четко слаженной работы двигателя внутреннего сгорания — наилучшим образом настроенные зазоры клапанов. Главные части газораспределительной системы ДВС являются: распредвал, клапана и привод. Привод может быть ременный, а может быть цепной. Про замену цепи ГРМ я рассказывал позавчера. Сегодня тема про то, как своими руками отрегулировать клапана.

статьи:

• Принцип работы клапанов ДВС.
• Для чего нужны зазоры клапанов?
• Как выставить правильный зазор?
• Что, если сделать неправильный зазор?
• Как изменить зазор клапанов?
• Как отрегулировать зазоры?
• Подготовка.
• Регулировка с щупом.
• Регулировкой рейкой с индикатором.
• Вывод.
• .

Принцип работы клапанов ГРМ ДВС

Обычный рядовой водитель, в случае, когда необходимо отрегулировать клапана, не делает это своими руками, а едет в автосервис. Потому что для этого нужны определенные навыки и время. Чтобы самому научить регулировать зазоры клапанов, надо знать принцип их работы.

Конкретно, для регулировки клапанов ВАЗ я уже делал статью.

В двигателе внутреннего сгорания есть два вала: коленчатый вал (коленвал) и распределительный вал (распредвал). Они соединяются между собой через шкивы и ремень, через звездочки и цепь. Самый распространенный вариант — это двигатель с ременным приводом ГРМ. Соотношение передачи коленвала к распредвалу — 2:1 (два к одному).

Кулачки имеют специальную неправильную плавную форму, которая закрывает и открывает клапана так, чтобы они соответствовали положению коленвала и распредвала, такту и мотора и газораспределительным фазам.

Когда ДВС работает, он соответственно, греется, нагреваются его детали, которые расширяются от большой температуры. Из-за этого незначительно изменяется расстояние между распределительным валом и толкателем клапана.

Вопрос: почему по-разному работает двигатель на холодную и на горячую? Ответ: потому что при нагреве двигателя до рабочей, толкатель клапана плотно прижимается к клапану и распредвалу. Это обеспечивает эффективную работу ДВС.

А, в случае, если торец клапана останавливается выше толкателя, тогда появляется зазор между седлом и тарелкой, а это ведет к снижению компрессии в цилиндре.

Компрессию проверить легко: глушите мотор, выкручиваете свечу, вместо нее закручиваете манометр специальный, поворачиваете ключ зажигания, выходите и смотрите, какое давление показывает манометр данного цилиндра.

А, в случае, если торец закрытого клапана расположен ниже толкателя, то во время определенной фазы газораспределения, клапан откроется не на все расстояние, на которое должен. А это ведет к потере мощности из-за медленного удаления выхлопных газов.

Для чего нужны зазоры клапанов

Чтобы двигатель работал наилучшим образом, развивал все свои эксплуатационные характеристики по максимуму, должны четко и синхронно двигаться клапана. Клапана должны плотно садиться в свои гнезда и открываться по максимуму.

При правильно выставленных зазоров клапанов, горячий двигатель работает почти также, как и холодный, то есть потеря мощности минимальна.

Когда автомобиль много эксплуатируется, например круглосуточно работает в такси, то клапана быстрее теряют свою настройку. Многие наверное слышали, говорят — клапана стучат. Это как раз, время для регулировки клапанов.

Совет автоэкспертов: Надо делать проверку и регулировку клапанов через каждые 25 тысяч километров реального пробега. Конечно, модификаци и марок двигателей много. Правильнее будет прочитать руководство по эксплуатации конкретного двигателя. Может там вообще не требуется никогда регулировка.

Как выставить правильный зазор

Есть специальная инструкция по настройке клапанов переднеприводных машин и заднеприводных.Да, шляпка клапана должна плотно садиться в седло, но при этом должен оставаться микрозазор. Он требуется для того, что шток клапана плотно, жестко не упирался в верхнюю часть.

Есть строго вычисленные и установленные заводом-изготовителем двигателя зазоры. Так, зазор не должен быть больше 0,15 мм. Самое максимально допустимое отклонение от этой величины — 0,05 мм. Это обязательно проверяется, когда ДВС холодный.

Правильная регулировка клапанов — это высокая мощность мотора (тяга), низкий расход топлива.

Если неправильно выставил зазоры клапанов

После 5-10 минут работы, мотор набирает рабочую температуру (это около 90-100 градусов). По закону физики, все детали начинают расширяться. От того, слишком большие или слишком маленькие зазоры клапанов, износ двигателя будет разным.

Слишком большой зазор

Если зазор больше номинального, то звук работы двигателя будет отличаться. По мере постепенного нагрева двигателя, будет исчезать такой необычный звук (цоканье).

Если клапанный зазор большой, то кулак распределительного вала не давит рокер стока клапана, а стучит по нему.

Если в таком режиме двигатель будет работать долгое время, то:

• срок службы клапанов уменьшается;
• торец штока клапана может отколоться;
• расклепывание;
• будет повышенный уровень шума работы ДВС.

Так как газораспределительные фазы нарушены, мощность двигателя может упасть в два раза.

Слишком маленький зазор

В этом случае, клапан полностью не открывается, выхлопные газы полностью не успевают вылететь, отсюда появляется потеря мощности двигателя. Тарелки клапанов будут перегорать из-за повышенного перегрева.

Последствия малого зазора клапанов:

• Низкая компрессия в цилиндрах.
• Отработанные газы не успевают удалиться через маленький зазор и края клапанов сгорают.
• Тарелки клапанов не плотно садятся в свои посадочные места.
• Высокая нагрузка на ременный или цепной привод ГРМ.

Необходимо как можно скорее отрегулировать зазоры клапанов при появлении следующих признаков:

• В верхней части головки блока цилиндров (ГБЦ) появился звон.
• Если был сделан ремонт ГРМ.
• Если после последней регулировки проехали более 25000 км.
• Если не тянет двигатель. Ни в гору, ни по прямой.
• Если увеличился расход бензина.

Как измерить зазор клапанов

Проверяем зазоры обязательно на «холодную», то есть, когда двигатель полностью остынет.

Готовим инструменты:

• щуп;
• набор ключей;
• молоток;
• съемник.

Если толкатель клапана с винтовой регулировкой, то поворачиваем коленвал до того момента, пока кулачок не будет направлен в противоположную сторону от толкателя. Затем, тихонько ударяем молотком по толкателю и рукой раскачиваем его в стороны. Вставляем щуп и измеряем зазор между толкателем и клапаном и смотрим, на сколько он отличается от значения, которое должно быть для этого двигателя. На щупе выбиты цифры, указывающие на его толщину.

Если толкатель клапана с регулировкой шайбами, то крутим коленвал ДВС так, чтобы кулачок этого клапана был направлен вверх. После этого, берем щуп с нужной толщиной, которая должна быть в этом моторе.

Если нужный щуп не заходит под клапан, значит зазор меньше положенного. Если щуп спокойно лезет и болтается там, значит зазор больше положенного.

Регулировка зазоров клапанов

Сначала вытираем клапанную крышку и двигатель, чтобы мусор не попадал внутрь. Потом снимаем крышку.

Инструменты:

• Набор ключей.
• Отвертки.
• Специальные щупы (пластины).
• Пинцет.
• Регулировочные шайбы разных толщин.
• Микрометр.
• Прибор для регулировки клапанов.

Пошагово:

Оригинал статьи размещен здесь:autostuk.ruПОДПИСЫВАЙТЕСЬ НА КАНАЛ.
