Карбюратор ВАЗ 2109 обеспечивает эффективную работу двигателя, смешивая топливо с воздухом в нужных пропорциях. Правильная настройка и регулярное обслуживание повышают производительность автомобиля и снижают расход топлива. В статье рассмотрим устройство карбюратора, его основные компоненты и важность проверки на засоры и поломки, что поможет владельцам ВАЗ 2109 продлить срок службы этого элемента.

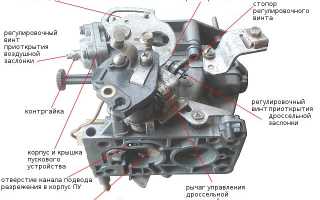

Устройство карбюратора
Знание устройства карбюратора ВАЗ 2109 является важным аспектом для решения различных проблем, возникающих в работе двигателя. В большинстве случаев вам поможет руководство пользователя, в котором подробно описаны функции узлов, их предельные режимы работы и способы устранения незначительных неисправностей. Схема карбюратора также должна быть включена в руководство, так как она будет полезна при проведении ремонтных работ. Обратите внимание, что на схемах обычно изображены только крупные детали, а мелкие крепления вам придется искать самостоятельно во время разборки.
На ВАЗ 2109 установлен карбюратор Солекс — это мощное устройство, обладающее оптимальными характеристиками для классических автомобилей и оснащенное системами регулировки с автоподсосом. Если вы решите его заменить, вам может потребоваться много времени для поиска подходящего аналога другой марки с автоподсосом и схожими характеристиками. Рассмотрим его конструкцию:
- Карбюратор Солекс имеет две камеры, между которыми расположены топливные жиклеры, а в глубине конструкции находятся два воздушных жиклера.
- Он состоит из двух частей — крышки и нижнего корпуса. В крышке находятся воздушная заслонка, поплавки, электромагнитный клапан и устройство для холодного старта двигателя.
- Основной корпус включает диффузоры, систему дозировки топлива, устройство холостого хода, экономайзер и ускорительный насос.
- Также в конструкции предусмотрена система подогрева топливной смеси и система охлаждения.
- К крышке подводятся два патрубка: один для подачи топлива в камеру сгорания, а второй для возврата излишков бензина в бак.
Производитель регулярно выпускает новые модификации карбюраторов Солекс, так как они обеспечивают отличный баланс мощности, надежного запуска и экономичного расхода топлива.
Эксперты отмечают, что карбюратор на ВАЗ 2109 является ключевым элементом системы питания автомобиля, обеспечивая оптимальное смешивание топлива и воздуха для эффективного сгорания. Его конструкция включает в себя несколько основных компонентов, таких как дроссельная заслонка, жиклеры и поплавковая камера, которые работают в тандеме для достижения стабильной работы двигателя. Специалисты подчеркивают, что правильная настройка карбюратора критически важна для повышения экономичности и динамики автомобиля. Неправильная регулировка может привести к увеличению расхода топлива и снижению мощности. Кроме того, эксперты рекомендуют регулярно проводить диагностику и чистку карбюратора, чтобы избежать проблем с запуском и работой двигателя, что особенно актуально для автомобилей старше 10 лет.
На состояние каких деталей стоит обращать свое внимание в первую очередь?
Карбюратор на ВАЗ 2109 — это узел автомобиля, в котором происходит образование топливно-воздушной смеси. В качестве устройства подачи топлива используются жиклеры, которые разбрызгивают жидкость в небольшом радиусе. Именно жиклеры являются проблемной частью, поскольку из-за особенностей своей конструкции они часто забиваются. Так что первое, что требуется делать при разборе карбюратора — извлекать и мыть жиклеры.
Помимо жиклеров вам придется менять еще и уплотнительную прокладку карбюратора, если та была повреждена. В процессе разборки вы доберетесь до топливных клапанов. Состояние этих деталей можно оценить по ходу демпфирующего шарика и иглы.
Далее лучше всего осмотреть пусковое устройство, диафрагму и топливный фильтр. Если с ними все в порядке — просто чистим.
Когда дойдете до распылителей ускорительного насоса, вам на глаза попадутся резиновые уплотнители, их тоже в случае наличия повреждений нужно заменить на новые. То есть при разборке придется перепроверять, чистить и менять каждую третью деталь узла.
Наибольшей проблемой, которая в последствии может стать причиной нестабильной работы двигателя, является некачественное топливо. Постарайтесь использовать только проверенную марку без добавок, иначе с заменой деталей карбюратора вам придется сталкиваться очень часто.
Читайте также:
| Название элемента | Функция | Возможные неисправности |
|---|---|---|
| Поплавковая камера | Поддержание постоянного уровня топлива | Засорение, деформация поплавка, износ игольчатого клапана |
| Главные дозирующие системы | Подача топлива и воздуха на средних и высоких оборотах | Засорение жиклеров, износ эмульсионных трубок |
| Система холостого хода | Обеспечение работы двигателя на минимальных оборотах | Засорение жиклера холостого хода, неисправность электромагнитного клапана |
| Ускорительный насос | Обогащение смеси при резком открытии дроссельной заслонки | Засорение, износ диафрагмы, неисправность шариковых клапанов |
| Экономайзер | Дополнительное обогащение смеси при полной нагрузке | Засорение, неисправность клапана |
| Эконостат | Дополнительное обогащение смеси на высоких оборотах | Засорение, неисправность клапана |
| Воздушная заслонка | Обогащение смеси при запуске холодного двигателя | Заедание, неисправность привода |
| Дроссельные заслонки | Регулировка количества поступающего воздуха | Заедание, износ осей |
| Диффузоры | Увеличение скорости воздушного потока | Засорение, деформация |
| Топливные жиклеры | Дозирование топлива | Засорение, изменение пропускной способности |
| Воздушные жиклеры | Дозирование воздуха | Засорение, изменение пропускной способности |
| Игольчатый клапан | Регулировка подачи топлива в поплавковую камеру | Износ, засорение |
| Электромагнитный клапан холостого хода | Отключение подачи топлива на холостом ходу при выключении зажигания | Неисправность обмотки, засорение |
| Корпус карбюратора | Объединение всех элементов | Трещины, деформация |
| Прокладки | Обеспечение герметичности | Износ, повреждение |
Интересные факты
Вот несколько интересных фактов о карбюраторе на ВАЗ 2109:
-
Простота конструкции: Карбюратор на ВАЗ 2109, как правило, представляет собой двухкамерный карбюратор модели К-126, который отличается простотой и надежностью. Эта конструкция позволяет легко настраивать и обслуживать карбюратор, что делает его популярным среди автолюбителей и владельцев старых автомобилей.
-
Экономия топлива: Карбюратор ВАЗ 2109 был разработан с учетом оптимизации расхода топлива. Благодаря наличию двух камер, он способен обеспечивать лучшую смесь воздуха и топлива в зависимости от нагрузки на двигатель, что способствует более эффективному сжиганию и снижению расхода топлива.
-
Адаптация к условиям эксплуатации: Карбюраторы на ВАЗ 2109 были спроектированы с учетом различных климатических условий, что позволяет автомобилю хорошо работать как в холодном, так и в жарком климате. Например, в конструкции предусмотрены системы подогрева и обогрева, которые помогают предотвратить замерзание топлива в зимний период.
Эти факты подчеркивают как технические особенности, так и практическое применение карбюраторов на ВАЗ 2109.
Настройка, ремонт узла
Карбюратор Солекс, установленный на ВАЗ 2109, достаточно легко поддается ремонту благодаря наличию готовых ремкомплектов для замены его компонентов. В таких наборах вы найдете как топливные, так и воздушные жиклеры для обеих камер, а также комплекты с диффузорами. Однако некоторые детали, например, трос подсоса, придется приобретать отдельно.
Карбюратор Солекс предлагает несколько режимов регулировки, что позволяет настроить уровень топлива в камере, минимальные обороты на холостом ходу и состав воздушно-топливной смеси. Процесс регулировки осуществляется следующим образом:
- Для установки уровня топлива в карбюраторе необходимо снять верхнюю крышку, открутив несколько винтов.
- Затем удалите воздушный фильтр, отсоедините провода электромагнитных клапанов и трос системы воздухозабора.
- Снимите хомуты и отсоедините патрубки от крышки карбюратора.
- После снятия крышки переверните ее и внимательно осмотрите, расположив горизонтально.
- Убедитесь, что между поплавками и поверхностью крышки имеется небольшой зазор — не более 1,5 мм. Этот зазор можно отрегулировать, подогнув пластину, на которой держатся поплавки.
- Не забудьте выровнять поплавки после завершения регулировки.
Также стоит обратить внимание на трос подсоса во время работы. Замена тросика подсоса на ВАЗ 2109 необходима, если двигатель не запускается с первого раза без предварительного прогрева. Часто водители допускают ошибки при установке этой детали. Тросик должен обеспечивать закрытие воздушной заслонки. Если заслонка не закрывается при включении подсоса, попробуйте изменить положение троса. Продолжайте корректировать его, пока заслонка не начнет правильно закрываться в нужный момент.
Замена карбюратора для ВАЗ 2109
Установка карбюратора ВАЗ 2109 взамен старому — отдельный вопрос. Чем можно заменить старый добрый Солекс? На выбор у вас есть 2 варианта:
- ДААЗ.
- Карбюратор Вебер.
В чем же будет разница? Если ищите хороший карбюратор, то однозначно ваш выбор — Вебер, однако его крайне трудно устанавливать в девятку, а еще труднее провести ремонт, так как запчастей к нему на рынке практически нет.
ДААЗ — вообще лотерея, если повезет, то он проработает много лет без сбоев, а если нет — придется менять почти сразу. Какой карбюратор лучше поставить на ВАЗ? Все же большинство владельцев девятки решаются на установку Вебера, причем не одного, а двух и даже четырех за раз.
-
Читайте также:
Заключение по теме
Настройка, разборка и восстановление карбюратора для автомобиля ВАЗ 2109 — задача несложная, главное — следовать правильной последовательности при демонтаже компонентов. Для выполнения ремонта вам потребуется приобретенный ремкомплект, а для очистки используйте ацетон и сжатый воздух.
Если вы будете использовать бензин высокого качества, то необходимость в частой замене деталей значительно снизится.
Частые проблемы и их диагностика
Карбюратор на ВАЗ 2109, как и любое другое устройство, может сталкиваться с различными проблемами в процессе эксплуатации. Понимание этих проблем и умение их диагностировать — ключ к поддержанию исправности автомобиля и его эффективной работы.
Одной из самых распространенных проблем является затрудненный запуск двигателя. Это может быть связано с недостатком топлива в карбюраторе, загрязнением жиклеров или неправильной регулировкой холостого хода. Для диагностики этой проблемы необходимо проверить уровень топлива в поплавковой камере и убедиться, что топливный насос работает исправно. Также стоит обратить внимание на состояние воздушного фильтра — его загрязнение может привести к недостаточному притоку воздуха, что также затрудняет запуск.
Еще одной частой проблемой является неравномерная работа двигателя на холостом ходу. Это может быть вызвано неправильной настройкой карбюратора, загрязнением жиклеров или неисправностью системы зажигания. Для диагностики необходимо проверить настройки карбюратора, а также состояние свечей зажигания и проводов. Если свечи имеют черный налет, это может указывать на переобогащение смеси, а если они белые — на обеднение.
Проблемы с ускорительным насосом также могут привести к ухудшению работы двигателя. Если при резком нажатии на педаль акселератора двигатель глохнет или теряет мощность, это может свидетельствовать о неисправности ускорительного насоса. Для диагностики следует проверить его работоспособность, а также убедиться, что в системе нет утечек топлива.
Кроме того, стоит обратить внимание на наличие утечек топлива. Если под карбюратором образуются лужицы бензина, это может указывать на износ прокладок или повреждение корпуса карбюратора. В этом случае необходимо провести визуальный осмотр и, при необходимости, заменить поврежденные детали.
Также стоит учитывать, что карбюратор может быть чувствителен к изменениям температуры. Например, в холодное время года может наблюдаться затрудненный запуск, что связано с образованием конденсата в карбюраторе. В таких случаях рекомендуется использовать подогрев карбюратора или специальные зимние смеси топлива.
В заключение, диагностика проблем с карбюратором на ВАЗ 2109 требует внимательности и системного подхода. Регулярное обслуживание и проверка основных узлов карбюратора помогут избежать многих неприятностей и обеспечат надежную работу автомобиля.
-
Читайте также:
Вопрос-ответ
Какова основная функция карбюратора на ВАЗ 2109?
Основная функция карбюратора на ВАЗ 2109 заключается в смешивании воздуха с топливом в нужных пропорциях для обеспечения эффективного сгорания в двигателе. Он регулирует подачу топлива в зависимости от нагрузки и оборотов двигателя, что позволяет поддерживать оптимальную работу автомобиля.
Какие основные элементы входят в конструкцию карбюратора?
К основным элементам карбюратора на ВАЗ 2109 относятся дроссельная заслонка, жиклеры, поплавковая камера и диффузор. Эти компоненты работают вместе для создания необходимой смеси топлива и воздуха, а также для регулировки ее состава в зависимости от условий эксплуатации.
Как часто необходимо проводить обслуживание карбюратора?
Обслуживание карбюратора рекомендуется проводить каждые 10-15 тысяч километров пробега или при появлении признаков неисправности, таких как нестабильная работа двигателя или увеличение расхода топлива. Регулярная чистка и настройка помогут поддерживать его в хорошем состоянии и продлить срок службы.
Советы
СОВЕТ №1
Перед началом работы с карбюратором ВАЗ 2109 обязательно ознакомьтесь с его устройством и принципом работы. Это поможет вам лучше понять, как различные элементы взаимодействуют друг с другом и как их регулировка влияет на работу двигателя.
СОВЕТ №2
Регулярно проверяйте состояние фильтров и топливной системы. Загрязненные фильтры могут привести к неправильной работе карбюратора, что, в свою очередь, повлияет на производительность двигателя. Заменяйте фильтры по мере необходимости.
СОВЕТ №3
При настройке карбюратора используйте только оригинальные или качественные запчасти. Это обеспечит надежность работы и долговечность устройства. Не экономьте на деталях, так как это может привести к более серьезным поломкам в будущем.
СОВЕТ №4
Если вы не уверены в своих силах, лучше обратиться к специалисту для диагностики и настройки карбюратора. Неправильные действия могут привести к ухудшению работы двигателя и увеличению расхода топлива.
