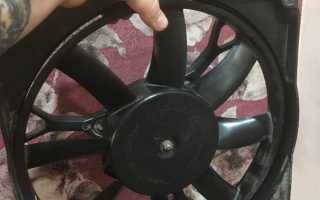

Вентилятор системы охлаждения Лады Калины: замена и модернизация

Вентилятор системы охлаждения на Ладе Калина поддерживает оптимальную температуру двигателя и предотвращает его перегрев. В статье рассмотрим устройство вентилятора и его комплектующие, такие как реле и предохранители. Обсудим причины, по которым вентилятор может работать постоянно или не включаться, а также методы диагностики неисправностей. Предложим советы по ремонту и замене электровентилятора. Также рассмотрим способы модернизации системы охлаждения для повышения эффективности. Эта информация будет полезна владельцам автомобилей и тем, кто планирует самостоятельно обслуживать свои автомобили.

Причины и признаки неисправностей вентилятора

Чтобы определить, что электровентилятор неисправен, не требуется сложная диагностика – это может сделать любой водитель. Для начала нужно запустить двигатель и дать ему поработать на холостом ходу до тех пор, пока температура охлаждающей жидкости не приблизится к критической отметке. Следить за этим процессом можно по индикатору температуры на приборной панели. Когда стрелка окажется близко к красной зоне, датчик должен отправить сигнал контроллеру, который активирует вентилятор. Это можно услышать по характерному шуму из моторного отсека. Если же указатель показывает критическую температуру, а вентилятор не запускается, значит, необходимо срочно выявить неисправность. Причины, по которым вентилятор может не работать, могут быть следующими:

1. Неисправен электродвигатель. В этом случае он не сможет вращать крыльчатку. Обычно на автомобилях ВАЗ электродвигатель выходит из строя довольно редко. Чтобы проверить его работоспособность, нужно подключить его напрямую к аккумулятору. Для этого возьмите два провода и подсоедините их концы к клеммам АКБ и колодке проводов электровентилятора. Если крыльчатка не вращается, значит, электродвигатель неисправен. Ремонт этой детали происходит крайне редко. Придется снять узел в сборе и заменить электродвигатель. Эта работа несложная и может быть выполнена даже в уличных условиях с минимальным набором инструментов.
2. Неисправен датчик температуры. Если датчик выходит из строя, он не может отслеживать повышение температуры охлаждающей жидкости, и, соответственно, на контроллер поступают неверные данные, что приводит к тому, что вентилятор не включается, когда это необходимо. Для диагностики отсоедините разъем от датчика и замкните два вывода между собой. Если вентилятор сработает и крыльчатка начнет вращаться, значит, датчик неисправен и его нужно заменить. Процесс может усложниться необходимостью сливать охлаждающую жидкость, но это не настолько сложно, чтобы обращаться в сервис.
3. Нет напряжения. Наиболее распространенной причиной неисправности электровентилятора является обрыв электроцепи на одном из участков и отсутствие напряжения. Для диагностики необходимо «прозвонить» проводку и проверить предохранители, для чего понадобится тестер (мультиметр). Если у вас нет навыков работы с мультиметром, лучше обратиться к автоэлектрику.

Также возможна ситуация, когда крыльчатка вращается постоянно, и электродвигатель не отключается. Вентилятор может работать постоянно или включаться слишком рано, когда температура охлаждающей жидкости еще не достигла рабочих параметров.

Если вентилятор охлаждения на Калине не выключается, причины могут быть следующими:

1. Контакты реле «залипают». Иногда возникают ситуации, когда контакты реле включения вентилятора остаются в положении «включено», из-за чего вентилятор запускается сразу после старта двигателя. В этом случае реле нужно заменить и проверить его работоспособность.
2. Неисправен датчик температуры. Если датчик передает на электронный блок управления двигателя завышенные показания температуры, контроллер подает сигнал на включение принудительного охлаждения. В этом случае потребуется замена датчика.
3. Неисправность термостата. Вентилятор охлаждения на Калине не имеет вспомогательного датчика для контроля температуры. Это означает, что учитываются только средние показатели. Если клапан термостата заклинивает в закрытом положении, охлаждающая жидкость циркулирует только по малому контуру и не может перейти в большой. Антифриз быстро нагревается, и электровентилятор начинает включаться очень часто. При этом жидкость не проходит в большой круг, то есть в радиаторе нет горячего антифриза, и вентилятор охлаждает холодный радиатор, в результате чего двигатель перегревается. Термостат может заклинить и в среднем положении, когда клапан открывается не полностью. Это также приводит к неэффективному охлаждению – вентилятор будет работать постоянно, так как антифриз не может достаточно охладиться. В таких случаях потребуется заменить неисправный термостат, что можно сделать самостоятельно. Если же вы хотите сэкономить время, можно доверить эту процедуру сервису. Замена узлов системы охлаждения не является сложной работой и вполне может быть выполнена самостоятельно. Исключение составляет замена водяного насоса, так как он имеет единый привод с механизмом газораспределения.

Постоянная работа электровентилятора не так страшна, как его полное отсутствие, если только проблема не связана с неисправным термостатом, так как это может привести к перегреву и выходу из строя двигателя.

Эксперты отмечают, что вентилятор системы охлаждения Лады Калины играет ключевую роль в поддержании оптимальной температуры двигателя. С течением времени его эффективность может снижаться, что приводит к перегреву и, как следствие, к серьезным поломкам. Замена вентилятора становится необходимой мерой для обеспечения надежной работы автомобиля.

Модернизация системы охлаждения также вызывает интерес у владельцев. Установка более мощного вентилятора или использование моделей с улучшенной аэродинамикой может значительно повысить эффективность охлаждения. Специалисты рекомендуют обращать внимание на совместимость новых компонентов с существующей системой, чтобы избежать дополнительных проблем. Важно помнить, что правильный выбор и установка вентилятора могут не только продлить срок службы двигателя, но и улучшить общую производительность автомобиля.

Не включается вентилятор охлаждения Калина поиск причины

Ремонт или замена

Если причина отсутствия вращения крыльчатки в электровентиляторе, можно попытаться его починить. Зачастую ремонт сводится к замене щеток и подшипников электродвигателя. Но если в обмотках статора или ротора произошло замыкание, ремонт нецелесообразен, узел придется заменить. Больше в электровентиляторе ломаться нечему, так как конструкция простая.

Если не работает принудительное охлаждение, эксплуатировать автомобиль нельзя. Перегрев охлаждающей жидкости опасен для всех узлов силового агрегата. Резиновые соединительные шланги и прокладка ГБЦ начинают разрушаться, прогорают клапана. В конечном итоге крайне высокие температуры приведут к расширению поршней и задиру цилиндров, то есть потребуется капитальный ремонт двигателя.

Интересные факты

Вот несколько интересных фактов о вентиляторе системы охлаждения Лады Калины, связанных с его заменой и модернизацией:

1. Совместимость с другими моделями: Вентилятор системы охлаждения Лады Калины часто совместим с вентиляторами других моделей автомобилей ВАЗ, что позволяет владельцам использовать более доступные или производительные варианты. Это открывает возможности для модернизации и улучшения охлаждения двигателя.

2. Электронное управление: В некоторых версиях Лады Калины вентилятор системы охлаждения управляется электронным блоком, что позволяет оптимизировать его работу в зависимости от температуры двигателя. Замена на более современный вентилятор с аналогичным управлением может повысить эффективность охлаждения и снизить расход топлива.

3. Улучшение аэродинамики: Модернизация вентилятора, например, установка более легкого и эффективного пластикового вентилятора вместо стандартного металлического, может не только улучшить охлаждение, но и снизить нагрузку на двигатель. Это может привести к улучшению общей производительности автомобиля и снижению уровня шума.

Замена вентилятора СОД

Замена вентилятора охлаждения – это достаточно простая задача, и первый шаг заключается в подготовке необходимых инструментов:

• торцевая головка на 10 мм с воротком;
• гаечный ключ (торцевой или накидной) на 8 мм;
• фигурная отвертка;
• плоскогубцы.

Процесс замены проходит в несколько этапов:

1. Для удобства демонтажа узла необходимо снять корпус воздушного фильтра, открутив два крепежных болта.
2. С помощью плоскогубцев отсоедините пластиковую защёлку шланга расширителя.
3. Отсоедините разъем проводов от ДМРВ (датчика массового расхода воздуха), нажав на фиксатор снизу.
4. Отсоедините разъем проводов от клапана продувки адсорбера, расположенного на корпусе воздушного фильтра.
5. Снимите хомут с патрубка и отведите его в сторону.
6. Открутите четыре крепежных болта и снимите крышку корпуса.
7. Уберите адсорбер, потянув его вверх.
8. Открутите крепежную гайку воздухозаборника, находящуюся возле радиатора в верхней части.
9. Снимите резиновую подушку рядом с аккумулятором и извлеките корпус воздушного фильтра.
10. Открутите две крепежные гайки ключом на 10 мм с правой стороны, затем открутите две гайки ключом на 8 мм слева.
11. Отсоедините штекер проводов от электровентилятора.
12. Извлеките электровентилятор в сборе, отводя его в левую сторону.

Если требуется замена узла, действия выполняются в обратном порядке. Для замены электродвигателя необходимо его демонтировать. Это делается легко, открутив три крепежных болта ключом на 10 мм. С другой стороны следует отсоединить металлическую защёлку и снять мотор с крыльчаткой.

Модернизация СОД Калины

Доработка СОД Лада Калина

Главная проблема системы охлаждения Калины заключается в образовании воздушных пробок. На сегодня есть ряд эффективных способов для устранения этого дефекта. Причина кроется в особенностях конструкции СОД. Работа системы охлаждения основана на взаимосвязанном функционировании множества деталей. От того, какую температуру имеет циркулирующий по системе антифриз, зависит задействование большого и малого контуров. От этого зависит нормальная работа всей силовой установки.

Доработать систему охлаждения можно самостоятельно или в сервисе. Профессионалы редко занимаются всяческими доработками, рекомендуя заменить или ремонтировать тот или иной узел. Такой способ может оказаться дороже, но не всегда эффективнее.

Классические способы доработки

Чтобы устранить проблему с образованием воздушных пробок, необходимо открыть крышку расширительного бачка и запустить двигатель. Затем следует дождаться, пока температура охлаждающей жидкости не достигнет критической отметки, когда включится принудительное охлаждение вентилятором. После этого несколько раз нажмите на педаль акселератора и заглушите мотор.

Если этот метод не сработал, можно попробовать другой способ. Для этого потребуется снять защиту двигателя, ослабить хомут и отсоединить одну из трубок подогрева дроссельного узла. Затем открутите крышку расширительного бачка и, используя ветошь, начните дуть в него, пока антифриз не начнет вытекать из снятого патрубка. Чтобы улучшить стандартную систему охлаждения, многие автомобилисты устанавливают более эффективный термостат с шестью отверстиями, а также добавляют фильтр для охлаждающей жидкости и новый краник отопителя.

Для повышения эффективности циркуляции часто устанавливается дополнительная помпа.

Другие варианты модернизации

Если автомобиль оборудован электронной педалью газа, шланг, который ранее шёл на подогрев дроссельного узла, теперь закольцован с системой охлаждения. Чтобы не допустить образования воздушных пробок, используется дополнительный патрубок с меньшим диаметром, который устанавливается вместо вышеуказанного шланга. Шланг для воздуховода ставится возле термостата, для этого используется тройник, вмонтированный в патрубок, подходящий к радиатору. Второй конец патрубка соединяется с пароотводящим шлангом возле расширительного бачка (понадобится ещё один тройник).

Доработка обеспечивает стабильную рабочую температуру в 90 градусов в условиях городского цикла, а печка начинает прогреваться при 50 градусах.

Изменение схемы работы системы охлаждения двигателя Калины

Следующий способ доработки заключается в оснащении пароотвода специальным гидравлическим забором. Чтобы это сделать, в пароотводящий шланг монтируется трубка от капельницы, которая погружается в антифриз на дно расширительного бачка. По мере охлаждения антифриз затягивается в патрубок отвода, что обеспечивает предотвращение завоздушивания системы охлаждения. При желании можно совместить оба способа.

Принудительное включение вентилятора

Одной из проблем системы охлаждения автомобиля Лада Калина является поздний запуск электровентилятора. Однако решить эту задачу может любой владелец автомобиля, даже обладая минимальными навыками в ремонте и обслуживании. Для большинства двигателей внутреннего сгорания оптимальная рабочая температура составляет 90-95 градусов. В то время как на Калине вентилятор начинает работать только при достижении температуры 100 или 105 градусов. Это означает, что охлаждение начинается уже тогда, когда двигатель начинает перегреваться, что негативно сказывается на его долговечности. Чтобы устранить эту проблему, можно установить кнопку для включения вентилятора в салоне, что позволит запускать охлаждение в любое время. Для этого понадобятся следующие компоненты:

• соединительные клеммы;
• реле на 4 контакта с кронштейном для установки;
• контактные колодки для подключения кнопки и реле;
• провод с сечением не менее 0,75 мм.

Подключение принудительного (ручного) режима работы вентилятора осуществляется по следующей схеме:

1. На колодке подключения кнопки обрезаются все лишние провода, оставляя только два центральных для подсветки и два крайних для подключения.
2. Далее необходимо подключить реле и кнопку. С пассажирской стороны снимается защитная накладка центральной консоли, где располагаются несколько реле. Чтобы определить нужное, запускаем двигатель и поочередно отсоединяем колодку проводов от датчика температуры на термостате.
3. В этот момент вентилятор должен сработать. Теперь нужно отсоединить реле. Если после отключения какого-либо реле вентилятор останавливается, значит, это реле отвечает за принудительное охлаждение. Если двигатель глохнет при снятии реле, значит, оно связано с бензонасосом, и его следует вернуть на место, после чего запустить двигатель снова.
4. Теперь необходимо найти розовый и белый провода, зачищаем их концы и скручиваем вместе, после чего изолируем соединение.
5. В подготовленную колодку проводов подключаем провода реле: белый к контакту 87, розовый к 85, контакт 86 соединяется с кнопкой включения, а контакт 30 подключается к «массе». После завершения подключения нужно найти место для установки, например, под торпедой.
6. Последний шаг — подключение кнопки. Два оставшихся провода соединяются с любой лампой подсветки, которая будет загораться вместе с включением зажигания.

Эта доработка позволяет включать вентилятор охлаждения на Ладе Калина в любое время, как во время работы двигателя, так и при его остановке.

Любая модернизация может быть выполнена самостоятельно, это не так сложно, если следовать пошаговым инструкциям. Для корректной работы системы охлаждения все узлы и элементы должны функционировать исправно. Вентилятор, хоть и простой по конструкции, играет важную роль, и его неисправность может привести к капитальному ремонту двигателя. Поэтому важно внимательно следить за состоянием всех компонентов и незамедлительно устранять выявленные неисправности.

Обслуживание и профилактика вентилятора

Первым шагом в обслуживании вентилятора является регулярная проверка его состояния. Важно следить за наличием посторонних предметов, которые могут застрять в лопастях вентилятора, а также за состоянием крыльчатки. Если на лопастях видны трещины или другие повреждения, рекомендуется заменить вентилятор, так как это может привести к его поломке и перегреву двигателя.

Кроме того, стоит обратить внимание на крепления вентилятора. Они должны быть надежными и не иметь признаков коррозии. Если крепления ослаблены, это может привести к вибрациям и дополнительному износу как самого вентилятора, так и других компонентов системы охлаждения.

Также необходимо следить за работой электродвигателя вентилятора. Для этого можно периодически включать вентилятор на максимальную скорость и слушать его работу. Если слышны посторонние звуки, такие как скрежет или стук, это может указывать на необходимость замены подшипников или всего вентилятора.

Не менее важным аспектом является проверка проводки и соединений, которые отвечают за питание вентилятора. Обратите внимание на наличие коррозии, повреждений изоляции и надежность контактов. Плохие соединения могут привести к перебоям в работе вентилятора, что в свою очередь может вызвать перегрев двигателя.

Для профилактики рекомендуется периодически очищать вентилятор от пыли и грязи. Это можно сделать с помощью сжатого воздуха или мягкой щетки. Чистота вентилятора способствует лучшему воздухообмену и повышает его эффективность.

Если вы заметили, что вентилятор работает неэффективно, стоит проверить термостат и радиатор. Неправильная работа этих компонентов может привести к перегреву двигателя, даже если вентилятор функционирует исправно.

В заключение, регулярное обслуживание и профилактика вентилятора системы охлаждения Лады Калины помогут избежать серьезных проблем и продлить срок службы автомобиля. Не забывайте о важности этих мероприятий, и ваш автомобиль будет служить вам верой и правдой на протяжении многих лет.

Вопрос-ответ

Как понять, что в системе охлаждения есть воздух?

Признаки наличия воздуха в системе охлаждения включают перегрев двигателя, шумы в радиаторе или насосе (шум пузырьков), неравномерное распределение температуры по радиатору, а также образование пузырьков в расширительном бачке. Если уровень охлаждающей жидкости падает, а система не имеет видимых утечек, это также может указывать на наличие воздуха.

При какой температуре должен включаться вентилятор на Калине 1?

Калина 1, 1. 6 8кл — включается вентилятор только когда ОЖ уже закипает, на 100 градусах и выключается, если глушишь машину.

Какой предохранитель отвечает за вентилятор охлаждения на Калине 1?

Подкапотный контролирует фары, вентилятор охлаждения, генератор и другие элементы. Без схемы разобраться сложно, но её можно найти в инструкции или интернете. Изучил схему и выяснил, что за это отвечает предохранитель F7 на 10 ампер.

Как убрать воздух из системы охлаждения Лада Калина?

Для выгнания антифриза из расширительного бачка можно использовать насос или просто дуть ртом через отсоединенный шланг. При этом следует помнить о токсичности антифриза. Дуть нужно до тех пор, пока антифриз не пойдет из обратки.

Советы

СОВЕТ №1

Перед началом замены вентилятора системы охлаждения обязательно отключите аккумулятор. Это предотвратит случайное замыкание и обеспечит вашу безопасность во время работы.

СОВЕТ №2

При выборе нового вентилятора обратите внимание на его характеристики, такие как мощность и размер. Лучше всего выбирать модели, рекомендованные производителем, чтобы избежать проблем с совместимостью.

СОВЕТ №3

При установке нового вентилятора убедитесь, что все крепления надежно зафиксированы, а провода правильно подключены. Это поможет избежать вибраций и повреждений в будущем.

СОВЕТ №4

После замены вентилятора проведите тестирование системы охлаждения. Запустите двигатель и проверьте работу вентилятора на разных режимах, чтобы убедиться, что он функционирует корректно.
