Не работает камера заднего вида Лада Веста: как выявить и устранить неполадки

Камера заднего вида на Ладе Весте обеспечивает безопасность при парковке и маневрировании. Однако она может выйти из строя, что увеличивает риск аварий. В статье рассмотрим основные причины неисправности камеры, методы диагностики и устранения неполадок. Также обсудим установку нового устройства, если ремонт невозможен. Эта информация поможет быстро восстановить функциональность вашей машины.

Штатная камера заднего вида

Парковочные видеоустройства устанавливаются в комплектациях люкс мультимедиа и комфорт мультимедиа автомобилей Лада Веста. Если у вас есть мультимедийная система с экраном, вы можете самостоятельно установить камеру заднего вида или заменить заводскую, купив новую в магазине или онлайн. Это компактное устройство станет незаменимым помощником для водителей, которые не уверены в своих навыках парковки, значительно упрощая процесс.

С помощью камеры и дисплея гораздо проще заметить препятствия и потенциальные угрозы сзади, что помогает избежать аварийных ситуаций и повреждений при парковке.

Стандартная камера заднего вида для Лады Веста оснащена широкоугольным объективом (170 градусов), что обеспечивает необходимый угол обзора. Благодаря CCD-матрице, изображение на экране передается в высоком качестве даже в условиях плохой видимости или в темное время суток. Парковочные линии помогают без труда припарковать автомобиль даже в ограниченном пространстве. Камера заднего вида является отличной альтернативой парковочному радару или полезным дополнением к нему. Устройство отличается компактными размерами и легкостью в регулировке.

При необходимости штатную камеру можно заменить на другую аналогичную модель. Однако заводское устройство обычно достаточно качественное и не требует замены, если только оно не вышло из строя и не подлежит ремонту. Изображение с камеры можно выводить на любой совместимый монитор: как штатный, так и дополнительный.

Неисправность камеры заднего вида на Ладе Веста может быть вызвана несколькими факторами. Эксперты рекомендуют в первую очередь проверить соединения проводов, так как они могут быть повреждены или окислены. Также стоит обратить внимание на саму камеру: загрязнения или повреждения линзы могут существенно ухудшить качество изображения или полностью его заблокировать.

Если визуальный осмотр не выявил проблем, следует проверить настройки мультимедийной системы. Иногда сбои в программном обеспечении могут приводить к отключению камеры. В случае, если все вышеперечисленные шаги не помогли, рекомендуется обратиться к специалистам для диагностики и ремонта. Профессиональная проверка электроники автомобиля поможет выявить скрытые неисправности и восстановить работу камеры.

не работает камера заднего вида на ММС ЛАДА ВЕСТА

Проблемы с камерой заднего вида и их решение

К самым распространенным поломкам КЗВ Лады Веста можно отнести следующие ситуации.

1. Устройство не работает после мойки.
2. Не функционирует в мороз.
3. Неудовлетворительное изображение.
4. Нет картинки на дисплее: темный или светлый экран.

Рассмотрим поподробнее перечисленные поломки и возможности их устранения.

Интересные факты

Вот несколько интересных фактов, связанных с проблемами с камерой заднего вида на Ладе Веста:

1. Частые причины неисправностей: Одной из самых распространенных причин, по которой камера заднего вида может не работать, является повреждение проводки или разъемов. Влага и грязь могут проникать в соединения, что приводит к коррозии и нарушению контакта. Регулярная проверка и очистка разъемов могут значительно продлить срок службы камеры.

2. Калибровка системы: В некоторых случаях проблема может быть связана не только с самой камерой, но и с системой, которая обрабатывает изображение. Например, если камера была заменена, может потребоваться ее калибровка, чтобы система корректно распознавала и отображала изображение. Это может потребовать специализированного оборудования и знаний.

3. Влияние температуры: Камеры заднего вида могут быть чувствительны к температурным изменениям. В холодную погоду они могут замерзать или работать медленно, а в жару — перегреваться. Установка дополнительной защиты или использование камеры с улучшенными температурными характеристиками может помочь избежать таких проблем.

Эти факты подчеркивают важность регулярного обслуживания и внимательного отношения к системе заднего вида, что может предотвратить многие распространенные проблемы.

Перестала показывать камера заднего вида

Камера заднего вида не работает после мойки

Иногда система может перестать работать после посещения автомойки. Чаще всего это связано с тем, что на камеру попадают мощные струи воды. В результате может произойти как частичное нарушение контакта в разъеме, так и поломка устройства. Чтобы определить причину неисправности, необходимо извлечь разъем и тщательно его высушить. Внутреннюю часть стоит просушить с помощью фена или другим подходящим способом. После этого нужно вернуть разъем на место и проверить, появилось ли изображение.

Если система по-прежнему не функционирует, следует провести диагностику с использованием мультиметра. Для этого установите мультиметр в режим «сопротивление» и подключите его к разъему видеокамеры заднего вида. Если сопротивление составляет ровно единицу, это может указывать на то, что видеокамера окончательно вышла из строя и требует ремонта или замены.

Камера заднего вида не работает в мороз

Так как помещается КЗВ над автономером по центру, она нередко подвергается воздействия различных негативных факторов. Если девайс перестал функционировать в холодное время года, первым делом стоить удостовериться в том, что объектив не обледенел и что на него не попал снег или иней.

Если здесь все нормально, далее нужно осмотреть разъём. Из-за мороза на металле образовывается лёд, а также устройство может подвергнуться от холода деформации. Если и на разъёме ничего не обнаружено, следует произвести диагностику, описанную выше.

Еще одна причина отсутствующего сигнала на дисплее может крыться в неработающем датчике заднего хода. Его осмотр осуществляется аналогично: сперва разъём, после сам датчик.

Не работает дисплей: темный или белый экран

Отсутствие изображения может быть вызвано сбоем в работе программного обеспечения мультимедийной системы (ММС). Если камера и мультимедийная система функционируют, но на экране ничего не видно, попробуйте выполнить следующие действия для устранения проблемы.

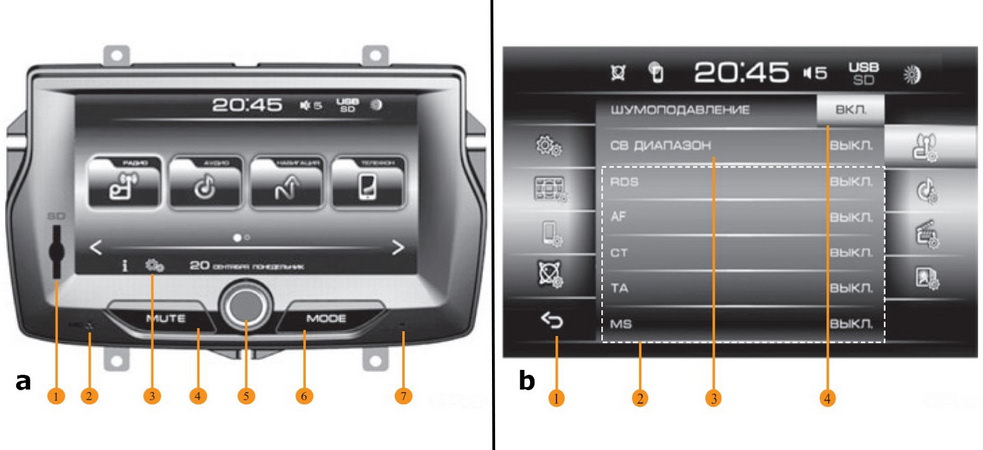

1. Перезагрузите мультимедийную систему, нажав кнопку Reset, расположенную в правом нижнем углу дисплея (7 на рисунке a) – в стандартной ММС. В других моделях это может быть центральная кнопка.
2. В настройках радио активируйте опцию «RDS» (третья строка на рисунке b).
3. Проверьте версию прошивки, установленной на ММС. Если она ниже 27.0.0.4110, обновите ее самостоятельно или обратитесь к официальному дилеру.
4. Сбросьте все настройки ММС до заводских.

Также качество изображения может ухудшаться из-за загрязнения объектива, особенно в дождливую погоду. В этом случае просто протрите его. Если перечисленные действия не помогли, рекомендуется обратиться в сервисный центр или к официальному дилеру для решения проблемы.

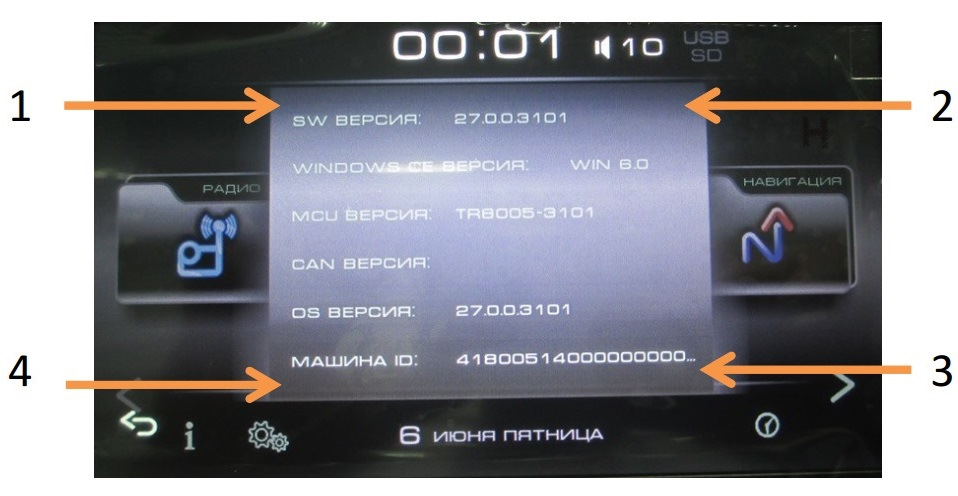

Как самостоятельно перепрошить ММС

Более новые версии прошивок можно скачать в интернете. Скачанную прошивку разархивируйте на SD-карту с файловой системой FAT32. Вставьте карту в ММС и включите ее. На основном экране ММС нажать «i». В появившемся меню нажать последовательно в четырех точках.

В следующем меню нажимаем «SOFTWARE».

В очередном меню нажать «SW UPGRADE».

После чего появится нижеследующее меню, где нужно выбрать «Update Navi» (хотя при желании можно обновить и всё остальное, учитывая при этом, что соответствующие настройки у вас слетят до заводских). Далее надо подождать несколько минут обновления, после чего ММС перезагрузится, и им можно будет начинать пользоваться.

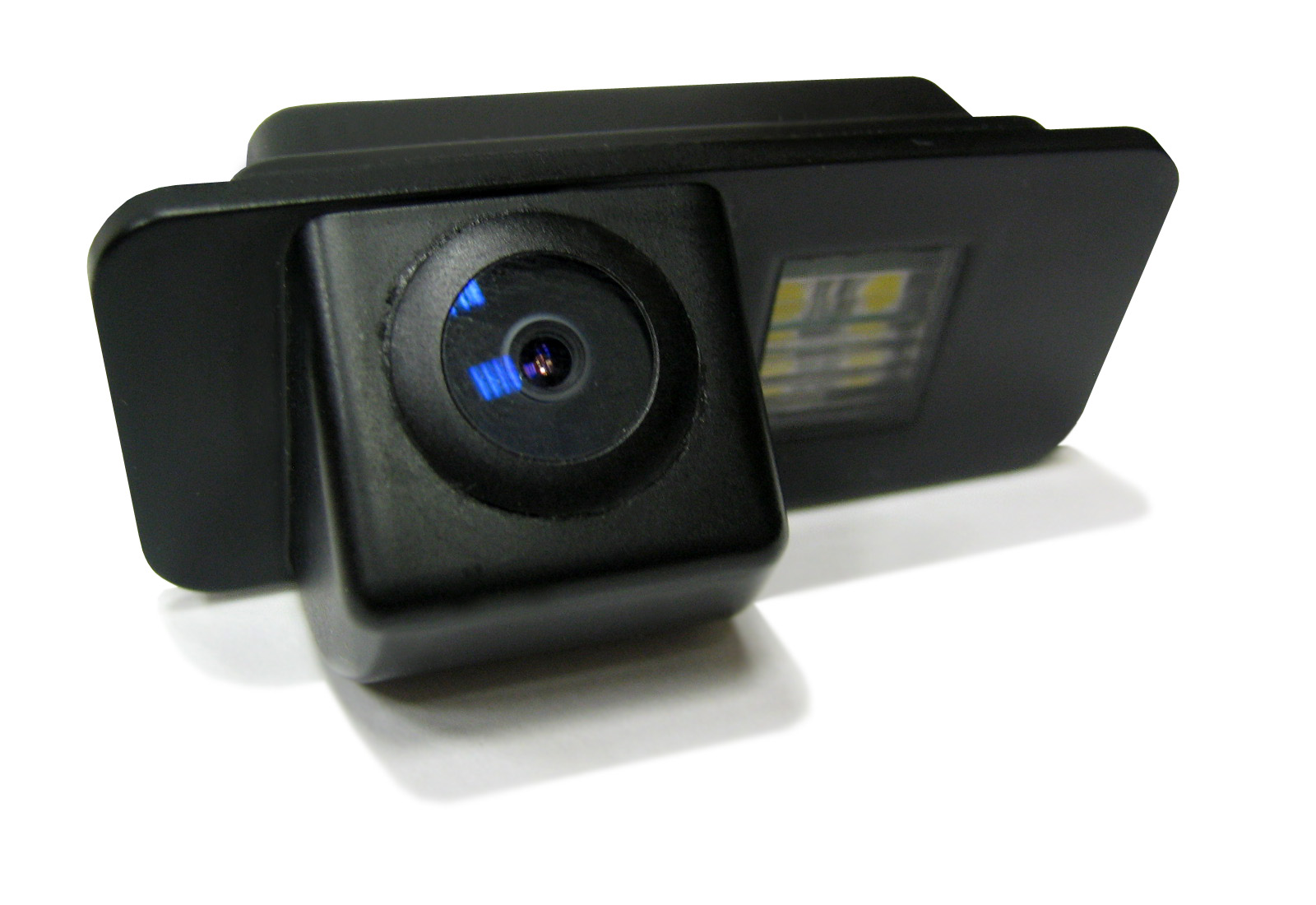

Как выбрать камеру заднего вида

Камеры заднего вида (КЗВ) устанавливаются исключительно на автомобили Лада Веста в некоторых высоких комплектациях. Если в вашем автомобиле отсутствует такая камера или она нуждается в замене, вы можете приобрести подходящую модель в магазине и установить ее самостоятельно. КЗВ монтируется на место плафона, который освещает номерной знак. Однако это не означает, что после установки камера будет хуже выполнять свою функцию. Дело в том, что стандартная задняя камера для Лада Веста уже включает в себя подсветку для номера.

Одним из главных преимуществ штатных камер по сравнению с универсальными является то, что для их установки не требуется сверлить дополнительные отверстия в кузове автомобиля. Это позволяет избежать беспокойства о том, что камера может не гармонировать с дизайном машины или стать легкой добычей для злоумышленников.

Обратим внимание на совместимость с дисплеем

Если вы собрались обзавестись нештатной камерой для Лады Веста (например, по причине дороговизны штатных), прежде всего вам нужно произвести с помощью линейки измерение размеров плафона подсветки автономера. Также надо обратить внимание на метод крепления. Бывают различные варианты: на винтах, на защелках, комбинированные и проч.

Вместе с тем надо учитывать совместимость камеры и дисплея. Корректная работа возможна только при условии, что у них совпадают системы цветности PAL или NTSC. В противном случае видео будет черно-белым и с помехами.

Веста НОВАЯ камера заднего вида изменения с сентября краткий обзор комплектации

Стандартные КЗВ Лада Веста имеют формат NTSC.

Что нужно знать про параметры камер заднего вида

Автомобильные камеры заднего вида делятся на две основные категории в зависимости от типа светочувствительного сенсора: CMOS и CCD. Камеры на основе CMOS отличаются доступной ценой и низким потреблением энергии. Однако их светочувствительность оставляет желать лучшего (что напрямую влияет на качество изображения при недостаточном освещении), а также они имеют средние показатели контрастности и заметный уровень тепловых и структурных шумов.

С другой стороны, CCD-камеры предлагают значительно более высокую светочувствительность, что в несколько раз превышает аналогичные показатели CMOS. Они также обеспечивают хорошую контрастность и минимальный уровень шумов. Несмотря на то, что CCD-устройства превосходят CMOS по качеству изображения, они также стоят значительно дороже. Тем не менее, нельзя утверждать, что камеры на основе CMOS не имеют спроса. Их низкая цена делает их привлекательными для покупателей, даже если качество видео в условиях низкой освещенности оставляет желать лучшего.

Также стоит обратить внимание на такие характеристики камеры, как:

• угол обзора (оптимально 170 градусов);
• минимальная освещенность (определяет, насколько хорошо камера работает в темноте – диапазон от 0,01 до 1 лк; чем меньше, тем лучше);
• разрешающая способность матрицы (в мегапикселях);
• наличие ИК-подсветки (позволяет улучшить качество изображения в ночное время);
• функция зеркального отображения (для отображения изображения как в зеркале заднего вида);
• диапазон рабочих температур (минимальные и максимальные температуры, при которых камера функционирует корректно);
• защита от пыли и влаги.

Поскольку парковочные видеокамеры устанавливаются в местах, подверженных внешним воздействиям, защита от пыли и влаги является важным параметром. Уровень защиты обозначается кодом IPxx, где первая цифра указывает на степень защиты от пыли, а вторая – от влаги.

На рынке представлены камеры трех типов:

Миниатюрные камеры заднего вида очень чувствительны к различным воздействиям, поэтому производители не рекомендуют использовать для их очистки мощные мойки, такие как «кёрхер». Сильная струя воды может повредить крепления.

Не стоит протирать загрязненный объектив на сухую, чтобы избежать его царапин.

Как установить камеру заднего вида

Стоимость установки или замены видеокамеры в московских автосервисах составляет порядка 1 500–3 500 руб. Цена самих новых устройств колеблется от полутора до нескольких тыс. руб. Поскольку ничего сложного в процедуре установки нет, вполне можно осуществить ее своими руками. Для этого вам понадобятся:

• соответствующая КЗВ;
• разъем mini-ISO;
• несколько метров проводов.

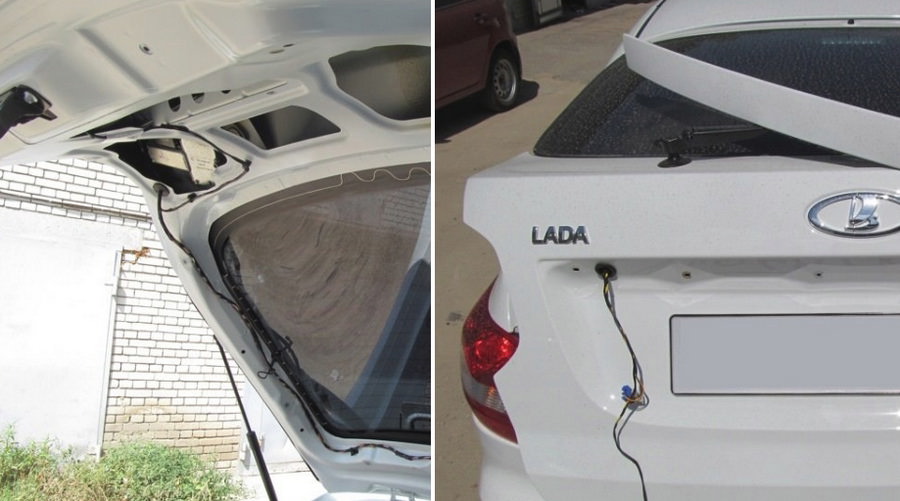

Обычно парковочную камеру устанавливают сверху номерного знака – на накладке, называемой «саблей». Такое расположение оптимально для заднего обзора. При этом устройство не мозолит глаза и отсутствует необходимость во время установки снимать бампер. Прежде всего нужно снять обшивку крышки багажника, а после уже саблю, прикрепленную болтами.

Заводская камера заднего вида Лады Весты с подсветкой помещается на место одного из плафонов подсветки автономера. Если камера нестандартная, потребуется просверлить и выпилить напильником для нее установочное отверстие нужного диаметра, определив самое подходящее место. Затем надо закрепить камеру гайкой с другой стороны.

Провода от девайса прокладываются в багажник через штатные гофры автомобиля.

Протягивать проводку в переднюю часть салона удобнее всего под уплотнителем потолочной обивки. После протаскиваем провода под торпедо до тыльной стороны ММС, для снятия которой сперва необходимо будет убрать облицовку панели.

Теперь можно подключать камеру. Для подключения ее к ММС нужно задействовать зеленую колодку mini-ISO ММС Весты, где: C7 – это питание камеры, C8 – CAM, C9 – CAM+. Остается лишь активировать систему заднего обзора. И в дальнейшем на мониторе будет автоматически появляться изображение с видеокамеры после включения задней скорости.

Правильно выбранная, исправная камера заднего вида значительно облегчает передвижение на автомобиле задним ходом, упрощает парковку в проблематичных местах. Ориентируясь с помощью этого устройства, даже новичок может ездить легко и непринужденно. Машина будет более надежно защищена от столкновения с непредвиденными препятствиями, а нервы водителя – от опасения нечаянно сбить животное или ребенка.

Высококачественная КЗВ нуждается в минимальном уходе и при соблюдении основных требований к использованию может безотказно прослужить много лет.

Проверка подключения и состояния проводки

Первым шагом в диагностике неисправности камеры заднего вида на Ладе Веста является проверка подключения и состояния проводки. Неполадки в этом сегменте могут быть причиной отсутствия изображения или его искажений.

Для начала необходимо визуально осмотреть проводку, идущую от камеры к блоку управления. Обратите внимание на следующие моменты:

• Целостность проводов: Проверьте, нет ли видимых повреждений, таких как перетирания, разрывы или коррозия. Особенно это касается участков, где провода могут тереться о металлические элементы кузова.
• Качество соединений: Убедитесь, что все разъемы надежно подключены. Иногда разъемы могут ослабевать, что приводит к плохому контакту. Попробуйте отсоединить и снова подключить разъемы, чтобы улучшить контакт.
• Проверка на наличие влаги: Влага может вызвать короткое замыкание или коррозию. Проверьте, нет ли следов воды в разъемах или на проводах. Если обнаружите влагу, необходимо тщательно высушить и обработать соединения специальными средствами для защиты от коррозии.

После визуального осмотра следует провести более глубокую проверку с использованием мультиметра. Это позволит определить, есть ли напряжение на проводах, и выявить возможные обрывы:

1. Проверка питания: Измерьте напряжение на проводах, идущих к камере. Для этого подключите мультиметр к проводам, которые должны подавать питание на камеру. При включении задней передачи должно быть напряжение в пределах 12 В.
2. Проверка сигнала: Если питание в норме, проверьте сигнал, который передается от камеры к монитору. Для этого необходимо измерить уровень сигнала на выходе камеры. Если сигнал отсутствует, возможно, проблема в самой камере.

Если все проверки проводки и соединений не выявили проблем, стоит обратить внимание на саму камеру. В некоторых случаях неисправность может быть связана с внутренними компонентами камеры, что требует её замены или ремонта.

Таким образом, тщательная проверка подключения и состояния проводки является важным этапом в диагностике неисправности камеры заднего вида на Ладе Веста. Следуя приведенным рекомендациям, вы сможете выявить и устранить многие распространенные проблемы, связанные с подключением камеры.

Вопрос-ответ

Почему не включается камера заднего вида при включении задней передачи?

Когда при включении задней передачи экран дисплея остается черным, значит, камера не посылает никакого сигнала. Это может указывать на повреждение камеры, проблемы с питанием или неправильное подключение устройства. Проблему может вызвать даже простое ослабление контактов.

Где стоит предохранитель на камеру заднего вида?

Скорее всего, у тебя есть блок предохранителей в моторном отсеке и второй блок предохранителей под рулевым колесом, там, где твоя левая нога. Там должна быть аббревиатура названия предохранителя.

Как проверить питание камеры заднего вида?

Это можно сделать с помощью тестера. Величина тока зависит от разрешающей способности камеры, указывается в техническом паспорте и составляет 50-200 мА. Тестер включают в разрыв плюсового провода девайса и замеряют показания прибора. Если они не совпадают с паспортными значениями нормы, то камера неисправна.

Как проверить, подается ли питание на камеру заднего вида?

Проверка напряжения: использование мультиметра. С помощью мультиметра проверьте, поступает ли на камеру напряжение 12 В при движении задним ходом. Проверьте провода питания и заземления. Пожалуйста!

Советы

СОВЕТ №1

Проверьте предохранители. Первым делом стоит осмотреть предохранители, отвечающие за работу камеры заднего вида. Если предохранитель перегорел, замените его на новый, соответствующий по характеристикам.

СОВЕТ №2

Осмотрите соединения и проводку. Убедитесь, что все разъемы и соединения камеры заднего вида надежно закреплены и не имеют повреждений. Проверьте проводку на наличие изломов или обрывов, которые могут препятствовать нормальной работе устройства.

СОВЕТ №3

Проверьте настройки мультимедийной системы. Иногда проблема может заключаться в неправильных настройках автомобиля. Убедитесь, что камера заднего вида активирована в меню мультимедийной системы и что нет ошибок в ее работе.

СОВЕТ №4

Обратитесь к специалисту. Если вы не смогли самостоятельно выявить и устранить проблему, лучше обратиться к профессиональному автосервису. Специалисты смогут провести диагностику и быстро решить проблему с камерой заднего вида.
