В статье рассмотрим ремонт генератора автомобиля Лада Калина своими руками. Генератор — ключевой элемент электрической системы, и его неисправность может вызвать проблемы с запуском и работой двигателя. Предоставим пошаговую инструкцию по разборке и сборке генератора, проверке функциональности узлов и замене диодов на роторе и статоре. Эта информация будет полезна как опытным автолюбителям, так и новичкам, позволяя сэкономить время и деньги на обращении в сервис.
Ремонт ротора и статора

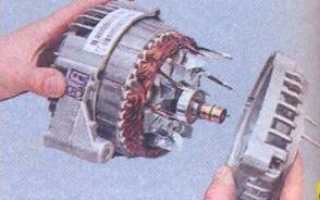

В первую очередь необходимо провести проверку обмоток статора и ротора на наличие повреждений. Для этого нет необходимости снимать генератор с автомобиля; достаточно будет демонтировать только диодный мост. Для выполнения этой задачи потребуется двух- или трехзахватный съемник, а также специальная оправа, которую можно взять из набора чашечных съемников.
Осторожно разогните провода обмотки и снимите диодный мост. Чтобы избежать путаницы при обратной сборке, рекомендуется отметить маркером места расположения фронтальной и задней обшивки генератора. С помощью торцевого ключа на 8 открутите четыре болта, которые крепят обе обшивки. Аккуратно отодвиньте фронтальную обшивку с помощью плоского отвертки. Затем сдвиньте заднюю обшивку и извлеките соединительный болт вместе с изоляционной шайбой и пластиковую пробку от подшипника.
Для проверки вам понадобится омметр. Подключите его щупы к кольцам ротора и проверьте обмотку на наличие разрывов. Сопротивление обмотки должно составлять 5-10 Ом. Далее подключите щупы тестера к любому из контактных колец и к ротору. Теперь необходимо проверить обмотку на наличие кратковременных разрывов на массу. Если обмотка цела и функционирует корректно, тестер покажет максимальное значение сопротивления.
Аналогичным образом подключите щупы к статору и проверьте обмотку на наличие повреждений. Если их нет и деталь работает исправно, тестер покажет очень низкое значение сопротивления. При проверке на кратковременные разрывы на массу тестер также должен продемонстрировать высокое значение сопротивления.
Для корректной работы выпрямительного блока диоды должны пропускать электрический ток только в одном направлении. Если они проводят ток в обоих направлениях или вообще не проводят, это свидетельствует о том, что диоды неисправны и требуют замены.
Подключите щуп тестера с отрицательным значением к самому диоду, а щуп с положительным — к корпусу детали или пластине, в которой он установлен. Исправный диод не будет проводить электрический ток, и тестер покажет максимальное значение сопротивления. Затем поменяйте щупы местами и повторите проверку. Если диод работает правильно, тестер покажет значение сопротивления. Таким же образом протестируйте остальные диоды в цепи диодного моста.
Эксперты в области автосервиса отмечают, что ремонт генератора Лады Калины своими руками может быть вполне осуществимым для опытных автовладельцев. Главное — это наличие базовых знаний о работе электрических систем автомобиля и необходимых инструментов. Специалисты рекомендуют сначала провести диагностику, чтобы точно определить причину неисправности, будь то износ щеток, повреждение обмотки или проблемы с диодным мостом.
При наличии необходимых запчастей и инструментов, таких как мультиметр и набор ключей, автовладелец может самостоятельно заменить неисправные элементы. Однако эксперты предупреждают, что важно соблюдать осторожность и следовать инструкциям, чтобы избежать дополнительных повреждений. В случае сомнений лучше обратиться к профессионалам, так как неправильный ремонт может привести к более серьезным проблемам с электросистемой автомобиля.
Разборка и ремонт генератора
Ремонт осуществляется путем демонтажа генератора и контроллера напряжения. При помощи плоского шуруповерта нужно зацепить наконечники проводов статора и слегка вытащить их из пружинных соединений диодного моста генератора. Накидным гаечным ключом на 8 нужно раскрутить 3 болтика, которые крепят диодный мост. При этом обязательно запишите или запомните схему размещения изоляционных и опорных шайб. После этого необходимо раскрутить винт соединяющего болтика при помощи гаечного ключа на 12.
Чтобы определить техническую пригодность заднего подшипника, необходимо слегка потрясти его и покрутить внешнее кольцо. Если подшипник крутится легко, без остановок, отсутствует шум и большой люфт, значит, с ним все в порядке. При обнаружении хотя бы одного из вышеперечисленных недостатков потребуется сменить подшипник на новый.
Читайте также:

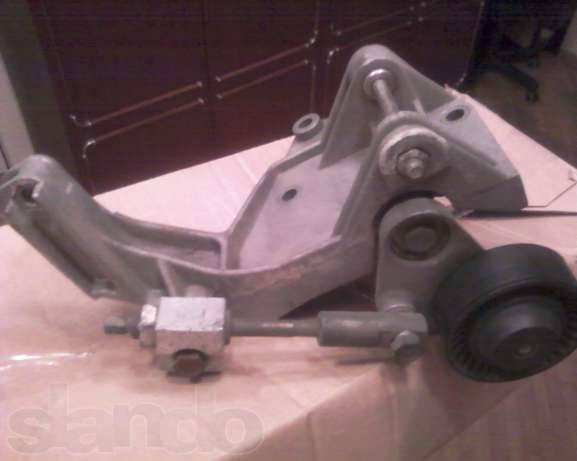

Приступайте к демонтажу кронштейна генератора Калина. Отметив нужные точки размещения маркером, подцепите статор шуруповертом и осторожно выньте его из тыльной обшивки генератора. Кронштейн генератора включает в себя подшипник, техническую пригодность которого нужно проверять тем же методом, который был описан выше. В случае обнаружения каких-либо неисправностей необходимо его заменить.
Автозавод не советует менять передний подшипник ротора, поскольку он завальцован в обшивке генератора. Тем не менее его замена будет наиболее целесообразным решением, так как цена нового генератора значительно превышает стоимость подшипника. Если нужно сменить передний подшипник, необходимо открутить гаечный крепеж при помощи торцевого ключа на 24. При этом потребуется поддерживать шкив сервис-ключом (пассатижами). Далее нужно демонтировать шкив с пружинкой и шайбами, а затем снять дистанционную пробку. Аккуратно вытесните ротор из переднего подшипника при помощи резинового молота. Для этого потребуется надеть крепеж шкива на роторный вал кронштейна генератора Калина на одном уровне с торцом.
Фронтальную обшивку генератора необходимо плотно зажать в тисках. Подберите наиболее подходящую оправу из набора чашечного съемника и осторожно вытесните подшипник, который находится в посадочном проеме фронтальной обшивки. Зажмите в тисках ротор вместе с мягкими прокладками и вытесните задний подшипник с вала при помощи многофункционального съемника нужного размера.
| Этап ремонта | Необходимые инструменты | Возможные проблемы и решения |
|---|---|---|
| Диагностика неисправности | Мультиметр, ключ на 10, ключ на 13, отвертка плоская | Нет зарядки: Проверить напряжение на аккумуляторе (12.5-12.7В), на клеммах генератора (13.8-14.5В при работающем двигателе). Проверить целостность предохранителя F16 (под капотом). Шум из генератора: Износ подшипников, ослабление ремня. |
| Снятие генератора | Ключ на 10, ключ на 13, ключ на 17, монтажка (для натяжения ремня), WD-40 (при необходимости) | Закисшие болты: Обработать WD-40, дать постоять. Использовать вороток с удлинителем. Сложности с натяжением ремня: Ослабить болт натяжного ролика, снять ремень. |
| Разборка генератора | Отвертка крестовая, отвертка плоская, паяльник (для диодного моста), съемник подшипников (желательно) | Сложности с откручиванием винтов: Использовать ударную отвертку. Повреждение корпуса: Действовать аккуратно, не применять чрезмерную силу. |
| Замена изношенных деталей | Новые подшипники, новый диодный мост, новые щетки, регулятор напряжения (при необходимости), паяльник, припой | Неправильная установка подшипников: Использовать оправку или головку подходящего диаметра, чтобы не повредить внутреннюю обойму. Неправильная пайка: Обеспечить надежный контакт, использовать флюс. |
| Сборка генератора | Ключ на 10, ключ на 13, ключ на 17, монтажка | Неправильная установка деталей: Внимательно следовать схеме сборки. Перетяжка болтов: Может привести к повреждению резьбы или корпуса. |
| Установка генератора на автомобиль | Ключ на 10, ключ на 13, ключ на 17, монтажка | Неправильное натяжение ремня: Слишком слабое – проскальзывание, слишком сильное – износ подшипников. Проверить натяжение, нажав на ремень пальцем (прогиб 10-15 мм). |
| Проверка работоспособности | Мультиметр | Отсутствие зарядки: Повторить диагностику, проверить все соединения. Перезаряд: Заменить регулятор напряжения. |
Интересные факты
Вот несколько интересных фактов о ремонте генератора Лады Калины своими руками:
-
Простота конструкции: Генератор Лады Калины имеет относительно простую конструкцию, что делает его ремонт доступным для большинства автолюбителей. Основные проблемы, такие как замена щеток или подшипников, можно выполнить без специального оборудования, используя лишь базовые инструменты.
-
Диагностика с помощью мультиметра: Для диагностики неисправностей генератора можно использовать мультиметр. Проверка напряжения на выходе генератора и состояние аккумулятора позволяет быстро определить, требуется ли ремонт или замена генератора.
-
Частая причина поломок: Одной из самых распространенных причин неисправности генератора является износ щеток. Регулярная проверка и замена щеток могут значительно продлить срок службы генератора и избежать более серьезных поломок, что делает этот процесс важным для владельцев Лады Калины.

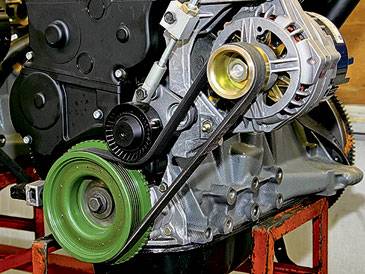

Сборка генератора Лады Калина
Перед тем как установить подшипник во фронтальную крышку генератора, важно тщательно проверить его гнездо на наличие повреждений. Если вы заметите деформированные участки, их следует выправить с помощью ножа или шабера. При установке переднего подшипника в обшивку не следует давить на центральную часть; деталь должна быть вставлена, оказывая давление на края внешнего кольца.
Выбрав подходящую оправу из набора чашечного съемника, аккуратно установите подшипник на фронтальную обшивку генератора. Легкими ударами резинового молота подкорректируйте вальцевание подшипника внутри обшивки. Для установки заднего подшипника на роторный вал используйте небольшую трубочку диаметром 18 мм.
Перед тем как начать монтаж заднего подшипника, убедитесь, что вал надежно зажат в тисках. Под него можно положить небольшую деревянную щепку, чтобы защитить переднее роторное крыло во время установки подшипника. Чтобы избежать повреждений, удары молотом следует наносить только по центральной части подшипника.
Сборка генератора выполняется в обратном порядке разборки. В этом процессе вам помогут отметки, которые были сделаны во время демонтажа. Крепление агрегата должно осуществляться по схеме «крест-накрест», как при установке колес автомобиля. Затягивайте болты постепенно, не доводя их до упора сразу. После завершения затяжки ротор должен вращаться свободно, без затруднений и остановок. Если он заедает, это может указывать на неправильную сборку обшивки генератора. Прежде чем установить пластиковый кожух, убедитесь в надежности крепления обмотки статора.
-
