Генератор ВАЗа 2114: этапы ремонта

Генератор ВАЗ 2114 обеспечивает стабильную работу электрической системы, заряжая аккумулятор и питая бортовые устройства. В статье рассмотрим этапы диагностики генератора, а также процесс его демонтажа, ремонта и замены. Эти знания помогут владельцам ВАЗ 2114 своевременно выявлять проблемы и поддерживать надежную работу автомобиля.

Об устройстве генератора

Генератор ВАЗ 2114 представляет собой установку переменного тока с электромагнитным возбуждением, работающую по трехфазной синхронной схеме. Он преобразует механическую энергию двигателя в электрическую с помощью вращающегося магнитного поля.

В конструкции генератора выделяются две ключевые составляющие:

• подвижный ротор;
• неподвижный статор.

Статор выполнен из листового металла, где каждый лист изолирован от остальных. На внутренней стороне статорной конструкции размещена медная обмотка в специальных пазах. Ротор, изготовленный из цельной электромеханической стали, представляет собой деталь, обработанную на станке. Полюсные наконечники сделаны из листовой стали, а на каждом полюсе установлена катушка возбуждения, которая получает питание от источника постоянного тока.

Для защиты от механических повреждений генератор заключён в корпус, который объединяет все основные компоненты электрической установки:

• подшипники;
• крыльчатка для охлаждения;
• выпрямительный блок или диодный мост;
• регулятор напряжения;
• шкив ременного привода.

Корпус закрыт крышками спереди и сзади, которые крепятся к статору с помощью болтов и образуют неподвижную часть конструкции. Задний подшипник фиксируется на валу ротора и защищён специальной втулкой, а передний подшипник размещён в передней крышке. Поскольку он впрессован в гнездо, его замена происходит вместе с крышкой. Вал ротора вращается на подшипниках, а смазка, заложенная производителем, рассчитана на весь срок службы устройства.

Медная обмотка статора выполнена по схеме «звезда», все провода соединены в одной точке. На задней стороне провода обмоток соединяются с выпрямительным блоком, где находятся диоды (в зависимости от модели генератора их количество варьируется от 4 до 6) из кремния. Положительные и отрицательные диоды представлены в равном количестве. В зависимости от полюса, диод впрессован в одну из алюминиевых пластин, имеющих форму подковы. На этих пластинах расположены еще три небольших диода, которые обеспечивают питание обмотки возбуждения при запуске двигателя. Блок с диодами крепится к задней части генератора, где также находятся регулятор напряжения и конденсатор, уменьшающий риск пробоя обмотки из-за перепадов напряжения.

При включении зажигания на приборной панели должна загораться контрольная лампа. Пока двигатель не запущен, питание на обмотку подаётся напрямую от аккумулятора. После запуска двигателя питание поступает от диодного моста, и контрольная лампа на приборной панели должна потухнуть. Если лампочка не гаснет после запуска, это указывает на отсутствие напряжения от генератора на аккумулятор, что свидетельствует о неисправности данного узла.

Эксперты отмечают, что ремонт генератора ВАЗа 2114 требует внимательного подхода и последовательности действий. Первым этапом является диагностика, которая позволяет выявить основные неисправности, такие как износ щеток или повреждение обмотки. После этого следует снятие генератора с автомобиля, что может потребовать специальных инструментов и навыков.

На следующем этапе производится разборка устройства: необходимо аккуратно извлечь ротор и статор, проверяя их на наличие повреждений. Замена изношенных деталей, таких как подшипники и щетки, является ключевым моментом в процессе восстановления.

После сборки генератора важно провести тестирование на стенде, чтобы убедиться в его работоспособности и отсутствии посторонних шумов. Завершает процесс установка генератора на автомобиль и проверка его работы в реальных условиях. Такой поэтапный подход гарантирует надежность и долговечность работы генератора после ремонта.

ЗАМЕНА ПОДШИПНИКОВ ГЕНЕРАТОРА ВАЗ 2110 ПРИОРА ГРАНТА КАЛИНА (ПОЛНЫЙ РАЗБОР И СБОР)

Особенности использования генератора

В первую очередь нельзя допускать, чтобы генератор работал продолжительное время с отсоединенным аккумулятором. От этого может произойти мощный скачок напряжения, с которым не справится конденсатор. Из-за этого устройство может выйти из строя. Контакты от аккумулятора всегда должны быть подключены к соответствующим выводам, т. е. плюс всегда должен фиксироваться к питающему выводу на генераторе, а минус к массе. Если контакты спутать (например, на АКБ будут перепутаны клеммы), через диоды на выпрямительном блоке пойдет слишком сильный ток, что вызовет их пробой.

Никогда нельзя проверять электрогенератор «на искру». Из-за резкого всплеска электроэнергии диоды почти сразу выходят из строя. Проверка должна осуществляться исключительно с помощью специальных измерительных приборов на стенде.

Диоды нельзя проверять с помощью мегомметра, в противном случае это грозит коротким замыканием на диодном мосту. Если используется мегомметр для диагностики электропроводки, генератор в обязательном порядке отсоединяется от проводов. Клеммы и контакты необходимо отсоединить от генератора и аккумулятора и в случае проведения сварочных работ кузова, узлов и агрегатов автомобиля.

Интересные факты

Вот несколько интересных фактов о ремонте генератора ВАЗа 2114:

1. Структура генератора: Генератор ВАЗа 2114 имеет довольно простую конструкцию, что делает его ремонт доступным даже для начинающих автолюбителей. Он состоит из статора, ротора, диодного моста и регулятора напряжения, что позволяет легко заменить неисправные компоненты.

2. Проблемы с зарядкой: Одной из самых распространенных проблем с генератором ВАЗа 2114 является недостаточная зарядка аккумулятора. Это может быть вызвано износом щеток, повреждением диодов или неисправностью регулятора напряжения. Регулярная диагностика и замена этих элементов могут значительно продлить срок службы генератора.

3. Тестирование генератора: Перед началом ремонта генератора рекомендуется провести его тестирование. Это можно сделать с помощью мультиметра, измерив напряжение на выходе генератора при работающем двигателе. Нормальное значение должно находиться в пределах 13,5-14,5 В. Если напряжение ниже, это может указывать на необходимость ремонта или замены генератора.

Ремонт генератора ВАЗ 2114, замена ротора

Проверка состояния и неисправности системы

Если предохранитель генератора вышел из строя, его замена не представляет особой сложности — достаточно установить новую деталь. Однако важно выяснить причину, по которой предохранитель сгорел. Вот основные возможные причины:

1. Произошел разрыв цепи, обеспечивающей питание приборам. Для диагностики необходимо проверить, насколько надежен контакт нулевого провода.
2. Сбой в работе замка зажигания. Следует проверить плату замка зажигания.
3. Лампа контроля перегорела.
4. Неисправность щеток. Для ремонта потребуется заменить щетки генератора ВАЗ 2114. Если контакты окислились, их можно очистить бензином.
5. Отказал регулятор напряжения.
6. Ремень получил механические повреждения. В этом случае потребуется замена ремня генератора ВАЗ 2114.
7. Поломка подшипника генератора. В данном случае единственным решением будет замена подшипника.

Когда устройство начинает работать неправильно, множество деталей ВАЗ 2114 могут выйти из строя. Последствия отказа генератора могут быть непредсказуемыми.

При низком заряде аккумулятор разряжается, и двигатель может заглохнуть. Наиболее опасным является высокое напряжение, которое может привести к отказу регулятора напряжения. Это, в свою очередь, нарушает работу всей электрической системы ВАЗ 2114. Мощность системы можно проверить с помощью обычного тестера. При включенном зажигании на панели приборов должны светиться все лампочки. Убедившись в их исправности, можно запускать двигатель.

Если индикатор реле аккумулятора продолжает гореть, это указывает на повреждение электрической цепи. Температура двигателя должна достигнуть 90 °С. Затем необходимо отключить все приборы, потребляющие максимальное количество энергии. Тестер подключается к аккумулятору. Если при увеличении оборотов двигателя напряжение достигает 14 В, значит, генератор и реле функционируют нормально.

Ищем проблему

Перед тем как начать проверять узел на предмет неисправностей, необходимо знать, какие симптомы указывают на неполадки этого агрегата.

1. После включения зажигания на панели приборов не загорается контрольная лампа, большая часть приборов также не работает.
2. Контрольная лампа не загорается и после запуска двигателя.
3. После запуска двигателя контрольная лампа не гаснет, что указывает на то, что аккумулятор не получает зарядку от генератора.

Также если лампочка на панели горит слишком ярко, это говорит о перезарядке аккумуляторной батареи. Ну и наконец, неисправный генератор может сильно шуметь при работе.

Для проверки электрогенератора на запущенном двигателе нужно обзавестись специальным измерительным прибором, с помощью которого можно контролировать показания бортовой сети автомобиля. Алгоритм действий: во-первых, повернуть ключ в замке зажигания в первое положение. Все контрольные лампы должны высветиться на приборной панели. Во-вторых, запустить силовую установку. И если контрольная лампа не погасла, а тускло или, наоборот, слишком ярко продолжает гореть, генератор неисправен.

Тогда нужно выполнять следующие действия:

• включить все имеющиеся приборы для максимальной нагрузки на электрическую сеть автомобиля;
• переключить режим работы мультиметра в режим вольтметра (заранее узнать номинальное напряжение, которое должен выдавать генератор ВАЗ);
• попросить помощника нажать на педаль газа и поднять обороты двигателя до 3500;
• подключить щупы мультиметра к выводам аккумулятора и измерить напряжение (если напряжение составляет менее 13В – существует неисправность генератора, АКБ не получает необходимый ток заряда, обычно это 13,6–14,2 В), а причина низкого заряда может быть в слабой натяжке ремня, неисправности регулятора напряжения или сильном износе щеток.

На следующем этапе нужно отключить все электроприборы и снова измерить напряжение. Если оно составляет больше 14,7В, это говорит о неисправности реле регулятора, аккумулятор перезаряжается.

Не лишним будет и послушать, как шумит генератор при работе. Повышенный шум может сигнализировать о неисправных подшипниках. Происходит это чаще всего из-за чрезмерно натянутого ремня привода. При правильном натяжении ремень должен прогибаться от несильного нажатия не более чем на 1,5 см.

НЕТ зарядки, Ремонт генератора Ваз 2114. Как бывает… и чего не стоит делать)!!!

Контроль отдельных элементов и обслуживание

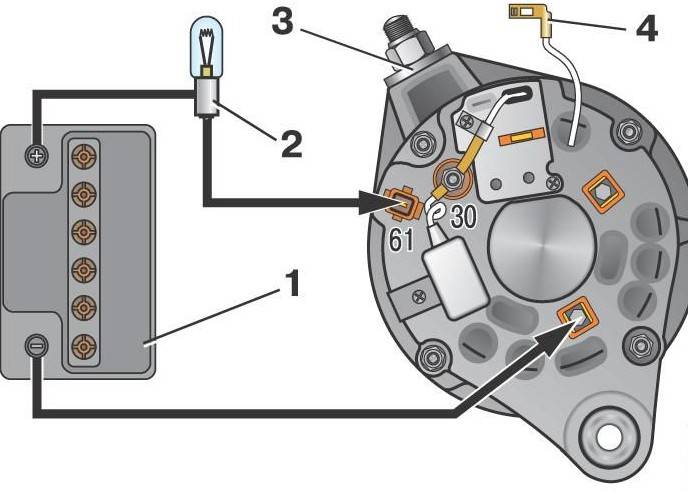

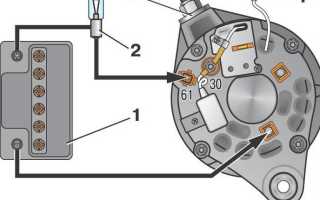

Для более детальной диагностики потребуется снять генератор и разобрать его, чтобы проверить выпрямительный блок, регулятор напряжения, а также обмотки ротора и статора (для этого понадобится лампочка на 12 В).

При проверке с использованием лампы следует ожидать следующие результаты:

1. Диоды в выпрямительном блоке должны пропускать ток в одном направлении. Это означает, что при подключении контрольной лампы она не должна загораться. Если лампочка начинает светиться, это указывает на пробой диода.
2. При тестировании регулятора напряжения лампа-пробник подключается к щёткам, и при повышении напряжения до 15 В она должна погаснуть. Если лампа продолжает светиться или не загорается вовсе, это свидетельствует о необходимости замены реле регулятора.
3. Для проверки обмоток необходимо выявить наличие замыкания. Если обнаружится межвитковое замыкание, генератор следует заменить.

Чтобы быть уверенным в исправности генератора, рекомендуется проводить диагностику не реже одного раза на каждые 10 000 км. Также важно регулярно обслуживать устройство: очищать корпус от пыли и грязи, проверять надежность креплений и соединений клемм, своевременно заменять ремень и следить за состоянием подшипников.

Ремонт составляющих генератора

Чаще всего ломается регулятор напряжения. Это устройство соединено со щеткодержателем. Когда происходит большой износ щеток и не работает регулятор напряжения, проводится замена всего блока. Он прикреплен болтами к одной из крышек генератора. Замена выполняется при снятой минусовой клемме. Отсоединение генератора ВАЗ в таком случае не выполняется. Когда вышел из строя ремень, необходимо выполнить его замену. Замена ремня генератора ВАЗ делается в такой последовательности.

1. Откручивается регулировочная планка, для чего отпускается фиксирующая гайка.
2. Генератор пододвигается к двигателю, удаляется старый ремень.
3. Устанавливается новый ремень генератора, после чего делается его натяжение. Генератор отодвигается от двигателя, ремень перестает провисать. Допускается провисание не более 8 мм.
4. Положение элемента фиксируется затягиванием гайки.

Ремонт выпрямительного блока делается в случае отказа диодного моста. Чтобы провести такую операцию, требуется снятие генератора и его полная разборка. Припаиваются новые диоды. Все работы должны выполняться с максимальной аккуратностью, так как есть риск порчи корпуса блока. Припаянные диоды заливаются эпоксидной смолой. После ее высыхания блок устанавливается на место и весь узел собирается.

Снятие и замена агрегата

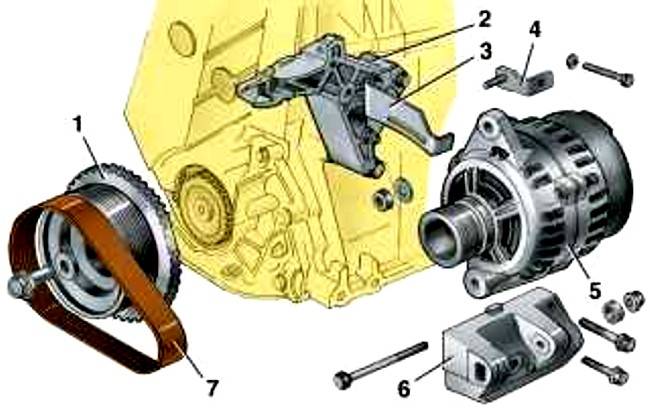

Как снять генератор? Для выполнения этой задачи вам понадобятся гаечные ключи и монтировка. Сначала отключите отрицательную клемму аккумулятора, затем снимите защитный кожух. После этого открутите пыльник, чтобы получить доступ к болтам, удерживающим генератор. Полностью снимать пыльник не требуется, достаточно опустить защиту вместе с ним. Далее процесс замены генератора ВАЗ осуществляется в следующем порядке.

1. Открутите болт, который натягивает ремень генератора.
2. Подвиньте генератор ближе к двигателю.

3. Снимите ремень генератора.

4. Уберите планку натяжителя, открутив ее от двигателя.

5. Отсоедините штекер и снимите клеммы.
6. Генератор закреплен на оси, которая фиксируется гайкой. Обычно извлечь такую ось довольно сложно, поэтому лучше освободить крепление генератора от блока.
7. Извлеките генератор.
8. Открутите ось. Аккуратно выбейте ее из посадочного места, для чего можно использовать длинный болт.
9. Теперь элемент полностью свободен.

Теперь можно перейти к замене генератора ВАЗ. Сборка и установка выполняются в обратном порядке. Натяжка ремня может осуществляться с помощью монтировки. Упирая ее в двигатель, вы сможете надавить на генератор, чтобы натянуть ремень. После достижения необходимой натяжки затяните гайку крепления планки.

Важно, чтобы натяжение ремня находилось в пределах нормы. Если оно будет слишком слабым, ремень начнет проскальзывать. При слишком сильном натяжении может произойти поломка подшипника, что иногда приводит к необходимости полной замены устройства. Обычно натяжение измеряется по прогибу ремня, нормальное значение составляет 1 см. При таком натяжении реле будет всегда показывать заряд, а аккумулятор получит необходимую подзарядку.

Обсуждения на автофорумах показывают, что многие владельцы ВАЗ 2114 после выхода из строя заводского генератора стремятся установить более мощный. Однако не все знают, какой именно генератор выбрать, чтобы избежать дополнительных переделок кронштейнов крепления.

Профессионалы рекомендуют устанавливать генератор от Приоры, также подойдет генератор от Калины с кондиционером. Эти устройства имеют мощность 115 А, в то время как заводской генератор не превышает 80 А. Стоит отметить, что такая замена не повлияет на работу реле.

Тестирование генератора после ремонта

После завершения ремонта генератора ВАЗа 2114 крайне важно провести его тестирование, чтобы убедиться в правильности выполненных работ и надежности устройства. Тестирование позволяет выявить возможные неисправности и убедиться, что генератор функционирует в соответствии с техническими характеристиками.

Первым шагом в тестировании является визуальный осмотр. Проверьте, нет ли видимых повреждений на корпусе генератора, проводах и соединениях. Убедитесь, что все крепежные элементы надежно затянуты, а контакты не имеют коррозии или загрязнений.

Далее, необходимо подключить генератор к автомобилю и запустить двигатель. Важно следить за тем, чтобы генератор работал без посторонних шумов, таких как скрежет или стук, которые могут указывать на неправильную установку или износ подшипников.

Следующий этап — измерение выходного напряжения генератора. Для этого используйте мультиметр, установленный в режим измерения постоянного напряжения. Подключите щупы мультиметра к клеммам аккумулятора, а затем запустите двигатель. При работающем двигателе напряжение на клеммах должно находиться в пределах 13,8–14,5 В. Если значение ниже, это может свидетельствовать о недостаточной зарядке аккумулятора или неисправности генератора.

Также важно проверить ток зарядки. Для этого можно использовать амперметр, который подключается последовательно с аккумулятором. При нормальной работе генератора ток зарядки должен составлять от 5 до 10 А в зависимости от состояния аккумулятора и нагрузки на электросистему автомобиля.

Не забудьте протестировать работу генератора под нагрузкой. Для этого включите все электрические приборы в автомобиле (фары, обогрев заднего стекла, кондиционер и т.д.) и повторите измерения напряжения и тока. Генератор должен сохранять стабильное напряжение и обеспечивать достаточный ток для работы всех систем.

Если все тесты прошли успешно, и генератор работает в нормальном режиме, можно считать его ремонт завершенным. В противном случае, необходимо повторно проверить все соединения и компоненты, чтобы выявить и устранить возможные неисправности.

Тестирование генератора после ремонта — это важный этап, который позволяет гарантировать надежность и долговечность работы устройства, а также избежать неприятных ситуаций на дороге.
