Владельцы автомобилей ВАЗ 2109 могут столкнуться с проблемой отсутствия зарядки аккумулятора, что приводит к неудобствам и поломке. Рассмотрим основные причины, по которым аккумулятор может не заряжаться: неисправности генератора, потеря контакта в электрической цепи и другие факторы. Понимание этих причин поможет своевременно диагностировать и устранить проблему, обеспечивая надежную работу автомобиля и избегая неприятных ситуаций на дороге.
Как должен работать исправный генератор?
Чтобы разобраться, почему аккумулятор не заряжается, важно понимать, как работает генератор в нормальном режиме. Прежде всего, стоит отметить, что генератор играет более значимую роль, чем аккумулятор. Последний выполняет всего две основные функции в автомобиле: запуск системы зажигания и обеспечение питания электрических устройств, когда двигатель не работает.
Таким образом, аккумулятор на ВАЗ 2109 с карбюратором и инжектором в основном служит вспомогательным источником энергии. Он состоит из свинцовых пластин, объединённых в секции, которые взаимодействуют с электролитом (смесь воды и серной кислоты). В результате аккумулятор преобразует химическую энергию в электрическую.
Генератор включает в себя несколько ключевых компонентов:
- Статор (неподвижная часть, собранная из круглых стальных листов).
- Обмотка статора (катушки, размещаемые в его пазах).
- Ротор (подвижная часть, вращающаяся внутри статора; состоит из вала с сердечником, на который намотано множество слоёв медного провода — электромагнит, и сверху установлены два шестиполюсных сердечника).
- Задняя и передняя крышки.
- Щёткодержатель с графитовыми щётками; с 1993 года щёткодержатель для ВАЗ 2109 оснащён регулятором напряжения.
- Контактные кольца.
- Выводной контакт напряжения.
- Диодный мост.
Почему генератор не может самостоятельно запустить двигатель? Это связано с принципом его работы.
Для того чтобы генератор начал производить электроэнергию, ротор должен получить вращательное движение от коленвала. Шкивы коленвала и ротора соединены клинообразным ремнём. Когда коленчатый вал начинает вращаться, он передаёт крутящий момент на вал ротора, электромагнит создаёт индукцию, и возникает напряжение. Цепь между аккумулятором и генератором замыкается, и аккумулятор больше не требуется. В дальнейшем генератор самостоятельно обеспечивает энергией все устройства и, что особенно важно, заряжает аккумулятор.
К щёткодержателю на задней крышке подводится провод от аккумулятора через замок зажигания. Графитовые щётки, прижимаясь к контактным кольцам генератора с помощью пружин, обеспечивают надёжный контакт. На той же крышке имеется выводной контакт для передачи напряжения, вырабатываемого генератором.
Однако ток, который производит генератор, поступает от обмотки статора на выводной контакт не напрямую, а через диодный мост. Этот мост выполняет функцию выпрямителя, преобразуя переменный ток обмотки статора в постоянный, необходимый для всех электрических приборов «девятки». На щёткодержателе также установлен регулятор напряжения, который предотвращает подачу высокого напряжения на потребители. Поломка основных компонентов генератора может привести к отсутствию зарядки аккумулятора.
Эксперты отмечают, что отсутствие зарядки аккумулятора на ВАЗ 2109 может быть связано с несколькими ключевыми факторами. Во-первых, стоит проверить исправность генератора, так как его неисправность часто становится основной причиной недостаточной зарядки. Если генератор не вырабатывает необходимое напряжение, аккумулятор не сможет получать заряд. Во-вторых, важно обратить внимание на состояние ремня генератора: его износ или ослабление могут привести к снижению эффективности работы устройства. Также специалисты рекомендуют проверить проводку и контакты на наличие коррозии или повреждений, так как плохие соединения могут препятствовать нормальному току. Наконец, стоит учитывать состояние самого аккумулятора: если он старый или имеет внутренние повреждения, это также может стать причиной проблем с зарядкой.
Индикаторы плохой зарядки аккумулятора
Когда постоянно разряжается аккумулятор, на это указывают индикаторы на панели приборов.
Читайте также:
- Светящаяся контрольная лампа на панели приборов.
- Низкие показания напряжения на штатном вольтметре.
- Тусклый свет осветительных приборов.
- Слабое вращение коленчатого вала при пуске стартера.
Самый наглядный индикатор — лампочка на панели приборов со значком аккумулятора. Обратите на неё внимание, сделав одно вращение ключа в замке зажигания. Она должна ярко гореть наравне с другими иконками. Горит, но тусклее остальных? Первый звоночек, что зарядки нет. Заведите мотор. Когда аккумулятор заряженный, иконка должна потухнуть.
Если при работе движка все также тускло горит лампа, аккумулятор точно не получает нужный заряд. Если у вас есть вольтметр на панели приборов, его показания должны быть в пределах 13,5–14 В. Если число на экране ниже, генератор не полностью заряжает батарею.
Слабый заряд ощущается даже при пуске стартера. Коленвал вращается с недостаточной силой и не способен передать нормальный крутящий момент. Также о низком заряде аккумулятора говорит тусклый свет осветительных приборов ВАЗ 2109.
| Причина отсутствия зарядки | Возможные неисправности | Решение проблемы |
|---|---|---|
| Неисправность генератора | Износ щеток генератора, обрыв обмотки, неисправность диодного моста, неисправность регулятора напряжения. | Замена щеток, ремонт или замена генератора, замена диодного моста, замена регулятора напряжения. |
| Обрыв или окисление проводки | Обрыв провода от генератора к аккумулятору, окисление клемм аккумулятора, окисление контактов в разъемах. | Проверка целостности проводки, зачистка и затяжка клемм, обработка контактов специальными средствами. |
| Неисправность аккумулятора | Глубокий разряд аккумулятора, короткое замыкание в банках, сульфатация пластин. | Зарядка аккумулятора, замена аккумулятора. |
| Неисправность реле-регулятора | Выход из строя реле-регулятора, отвечающего за поддержание стабильного напряжения в бортовой сети. | Замена реле-регулятора. |
| Проблемы с приводным ремнем генератора | Ослабление или обрыв приводного ремня генератора. | Натяжка или замена приводного ремня. |
| Неисправность замка зажигания | Плохой контакт в замке зажигания, из-за чего не подается питание на генератор. | Ремонт или замена замка зажигания. |
| Предохранитель цепи зарядки | Перегоревший предохранитель, отвечающий за цепь зарядки. | Замена предохранителя. |
Интересные факты
Вот несколько интересных фактов, связанных с проблемой отсутствия зарядки аккумулятора на ВАЗ 2109:
-
Проблемы с генератором: Одной из самых распространенных причин, по которой аккумулятор не заряжается, является неисправность генератора. На ВАЗ 2109 часто выходят из строя диоды в выпрямительном узле генератора, что приводит к снижению его эффективности. Проверка генератора и его компонентов может помочь выявить проблему.
-
Контактные соединения: На старых моделях автомобилей, таких как ВАЗ 2109, часто возникают проблемы с окислением контактов и проводки. Плохие соединения между аккумулятором, генератором и массой могут привести к тому, что зарядка не поступает на аккумулятор. Регулярная проверка и чистка контактов могут предотвратить эту проблему.
-
Регулятор напряжения: ВАЗ 2109 использует регулятор напряжения для контроля уровня зарядки аккумулятора. Если регулятор выходит из строя, это может привести как к недостаточной, так и к избыточной зарядке. В обоих случаях аккумулятор может не заряжаться должным образом, что требует проверки и, возможно, замены регулятора.
Из-за чего не заряжается аккумулятор?
Генератор прекращает зарядку аккумулятора в случае неисправности щёток, диодного моста, обмоток ротора или статора, а также при проблемах с ремнем, который соединяет ротор с коленчатым валом.
| Неисправность | Решение |
| Изношенные графитные щётки — наиболее частая проблема генератора. | Эти детали имеют свой срок службы и со временем изнашиваются. В результате контакт между щётками и кольцами на роторе ослабевает, что приводит к отсутствию зарядки на ВАЗ 2109. Единственный способ решить эту проблему — заменить щётки на новые. Они стоят недорого и доступны в любом автомагазине. |
| Плохое соединение между выводным контактом, диодным мостом и обмоткой статора может привести к перегреву и выходу моста из строя. | Однако на моделях ВАЗ 2109 и ВАЗ 2108 с завода устанавливаются надежные диодные выпрямители, проверенные временем. Поэтому мост на «девятке» ломается нечасто. В случае поломки потребуется заменить весь мост. |
| Часто встречается проблема с обрывом, проскальзыванием или недостаточным натяжением ремня генератора. | Чтобы проверить натяжение ремня, нужно надавить на его среднюю часть и посмотреть, насколько он отклоняется вниз. Допустимые нормы отклонения указаны в руководстве по эксплуатации ВАЗ. Также возможно изнашивание шкивов, что приводит к проскальзыванию ремня. В случае обрыва ремень просто заменяется на новый. |
Наиболее сложной неисправностью является повреждение обмотки статора или электромагнита ротора. Хотя новая проводка не требует больших затрат, ремонт может быть довольно сложным. Если все элементы генератора в порядке, но зарядка на аккумулятор не поступает, причина может заключаться в схеме бортовой сети или состоянии самого аккумулятора.

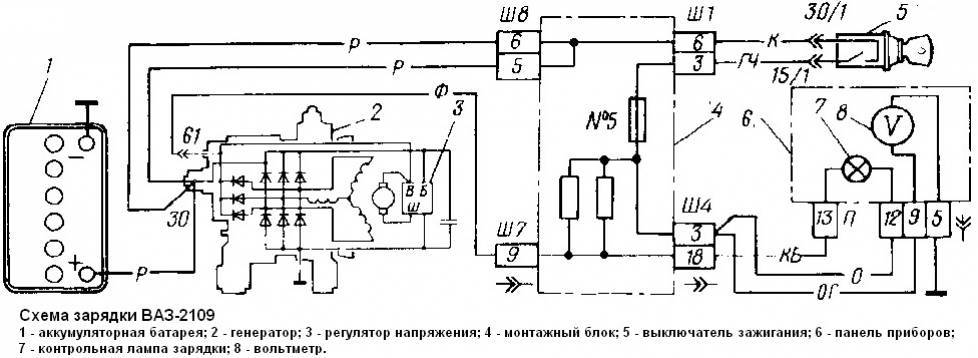

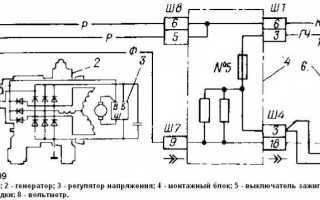

Иногда отсутствие зарядки на ВАЗ 2109 не связано с генератором. Схема бортовой сети подразумевает соединение аккумулятора с генератором через реле зарядки, блок предохранителей и замок зажигания. Для выявления подобных неисправностей стоит обратиться к руководству по эксплуатации и ремонту, чтобы проверить порядок соединений. В первую очередь необходимо проверить предохранители — возможно, один из них просто сгорел.
Отключаем плюсовые соединения от каждого устройства поочередно и проверяем их работоспособность. Если все элементы функционируют, причина может быть в самой аккумуляторной батарее. Либо изоляторы между пластинами износились, либо электролит стал непригодным. Также возможно окисление контактов на клеммах или повреждение проводов.
Проверка состояния аккумулятора
Первым шагом в диагностике проблемы с зарядкой аккумулятора ВАЗ 2109 является проверка его состояния. Аккумулятор – это ключевой элемент электрической системы автомобиля, и его работоспособность напрямую влияет на зарядку. Для начала необходимо визуально осмотреть аккумулятор на предмет механических повреждений, коррозии на клеммах и утечек электролита. Если на клеммах присутствует коррозия, это может привести к плохому контакту и, как следствие, к недостаточной зарядке.
Далее следует проверить уровень электролита в банках аккумулятора. Для этого нужно открыть крышки и убедиться, что уровень жидкости находится между отметками «минимум» и «максимум». Если уровень ниже нормы, необходимо долить дистиллированную воду. Низкий уровень электролита может привести к перегреву и повреждению аккумулятора, что также скажется на его способности к зарядке.
-
Читайте также:
После визуальной проверки рекомендуется провести тестирование аккумулятора с помощью мультиметра. Установите мультиметр на режим измерения постоянного тока и подключите его к клеммам аккумулятора. В норме напряжение на аккумуляторе должно составлять около 12.6 В при отключенном двигателе. Если напряжение ниже 12.4 В, это может свидетельствовать о том, что аккумулятор разряжен и требует подзарядки.
Если аккумулятор старый (более 3-5 лет), его емкость может значительно снизиться, что также влияет на зарядку. В этом случае стоит рассмотреть возможность его замены. Для проверки состояния аккумулятора можно также воспользоваться специализированным тестером, который измеряет пусковой ток и емкость аккумулятора. Если тестер показывает низкие значения, это указывает на необходимость замены аккумулятора.
Не стоит забывать и о температурных условиях. При низких температурах аккумулятор теряет свою емкость, что может привести к проблемам с зарядкой. Если вы используете автомобиль в условиях холодного климата, стоит обратить внимание на аккумуляторы, которые предназначены для работы в таких условиях.
Таким образом, проверка состояния аккумулятора включает в себя визуальный осмотр, проверку уровня электролита, измерение напряжения и, при необходимости, использование специализированного оборудования. Все эти шаги помогут определить, является ли аккумулятор причиной проблем с зарядкой на ВАЗ 2109, или стоит искать неисправности в других элементах электрической системы автомобиля.
Вопрос-ответ
Как проверить, работает ли генератор на ВАЗ 2109?
Первое, что нужно сделать, это проверить напряжение на клеммах с помощью вольтметра. На холостых оборотах двигателя, если генератор ВАЗ 2109 исправен, напряжение должно быть в пределах 13,8-14,5 вольт. Также можно приложить руку к нему при работающем двигателе (пока он не сильно нагрелся) для проверки вибрации.
Что может быть причиной, если генератор не даёт зарядку?
Обычно такое случается из-за перегрева или механических повреждений. В таком случае генератор не даёт ток вовсе. Если ремень, вращающий генератор, ослаблен, сильно изношен или порвался — выработка электроэнергии прекращается. Иногда проблема кроется в натяжителе ремня.
Где находится реле зарядки на ВАЗ 2109 инжектор?
Оно находится в подкапотной арке со стороны водителя на карбюраторных вариантах, крепится на болтах к корпусу, а на инжекторных — находится внутри корпуса генератора.
Советы
СОВЕТ №1
Проверьте состояние аккумулятора. Убедитесь, что на клеммах нет коррозии и что они надежно закреплены. Если аккумулятор старый или имеет повреждения, возможно, его стоит заменить.
СОВЕТ №2
Осмотрите генератор. Проверьте, работает ли генератор должным образом, и нет ли повреждений в его проводке. Если генератор не выдает необходимое напряжение, это может быть причиной отсутствия зарядки.
-
Читайте также:
СОВЕТ №3
Проверьте ремень генератора. Убедитесь, что ремень не изношен и правильно натянут. Слабый или поврежденный ремень может привести к недостаточной работе генератора и, как следствие, к проблемам с зарядкой аккумулятора.
СОВЕТ №4
Проверьте предохранители и электрическую проводку. Иногда проблемы с зарядкой могут быть вызваны перегоревшими предохранителями или поврежденной проводкой. Проверьте все соединения и замените неисправные элементы.
