Панели приборов ВАЗ 2110 и их тюнинг

Панель приборов ВАЗ 2110 — ключевой элемент автомобиля, предоставляющий водителю информацию о состоянии систем и параметрах работы машины. В статье рассмотрим, как разобрать панель для ремонта и тюнинга, а также улучшим подсветку, что повысит эстетическую привлекательность и читаемость показаний в темноте. Эти знания помогут владельцам ВАЗ 2110 поддерживать машину в исправном состоянии и добавить индивидуальности её внешнему виду.

Лампы и индикаторы на панели проборов

Приборная панель автомобилей всех моделей ВАЗа имеет практически одинаковое расположение ламп и индикаторов. Схему их размещения можно увидеть на принципиальной диаграмме (см. фото). Ниже представлено описание назначения каждого индикатора:

1. Шкала температуры охлаждающей жидкости. Индикатор включает зону критической температуры. Измерения проводятся в градусах Цельсия.
2. Тахометр — шкала, показывающая частоту вращения коленчатого вала двигателя. Индикатор имеет выделенную зону, указывающую на критическое превышение частоты вращения. Измерения производятся в оборотах в минуту (об/мин).
3. Первый указатель направления поворота.
4. Второй указатель направления движения.
5. Спидометр — шкала, отображающая скорость автомобиля. Измерения проводятся в километрах в час (км/ч).
6. Уровнемер топлива. Показывает количество топлива в баке. Индикатор имеет желтую лампочку, которая загорается при снижении уровня топлива до 5-7 литров. Отображается в виде бензоколонки.
7. Сигнал о необходимости дозаправки (бензоколонка).
8. Индикатор работы габаритных огней.
9. Критически низкий уровень тормозной жидкости.
10. Сигнал о включенных дальних фарах.
11. Инструмент для настройки часов. Позволяет переключать единицы с часов на минуты или менять общий пробег на дневной.
12. Электронный экран. Используется для отображения общего пробега или дневного пробега.
13. Индикатор аварийной сигнализации.
14. Уведомление о неисправностях в двигателе. Обычно представлено в виде изображения двигателя.
15. Экран часов. Иногда может показывать уличную температуру, если активирована соответствующая функция.
16. Уведомление о проблемах с зарядкой аккумулятора.
17. Индикатор включенного стояночного тормоза.
18. Низкий уровень давления масла в двигателе.
19. Индикатор воздушной заслонки (для карбюраторных двигателей).

Дополнительная приборная панель включает 6 индикаторных ламп (по три с каждой стороны). Справа находятся индикатор неисправностей в работе габаритных огней или стоп-сигналов, лампа износа тормозов и сигнал о непристегнутом ремне безопасности.

Слева располагаются уровнемер масла, уровнемер жидкости для омывателя стекол и индикатор критической температуры охлаждающей жидкости. Блок индикации панели приборов ВАЗ 2110 vdo информирует водителя о текущем состоянии автомобиля. Он включает подробные электронные схемы управления и дополнительный звуковой сигнал, а также десять светодиодных индикаторов.

Эксперты отмечают, что панели приборов ВАЗ 2110 являются не только функциональным элементом, но и важной частью интерьера автомобиля. Их дизайн, хотя и прост, может быть улучшен с помощью тюнинга. Многие владельцы автомобилей стремятся модернизировать панели, добавляя современные элементы, такие как светодиодная подсветка, новые стрелки и оригинальные графики. Это не только придаёт автомобилю индивидуальность, но и улучшает читаемость информации. Однако специалисты предупреждают, что любые изменения должны быть выполнены с учётом технических характеристик и безопасности. Неправильный тюнинг может привести к сбоям в работе приборов и даже к аварийным ситуациям. Поэтому важно обращаться к профессионалам, которые помогут создать уникальный и безопасный дизайн.

Разноцветная светодиодная подсветка приборной панели своими руками

Демонтаж приборной панели

При поломке приборной панели необходимо знать, как ее снять. Сначала провод отсоединяется от «минусовой» клеммы аккумулятора. Затем нужно открутить крепления и вынуть панель приборов. Далее раскрутить крепления, которые держат панель ВАЗ 21104, и извлечь ее. Теперь нужно отсоединить приборную панель от проводов. Наиболее частые поломки в таком элементе, как панель приборов ВАЗ 21104:

1. Указатель температуры либо стрелка уровня топлива не работает. Причиной поломки может служить сломанный датчик прибора либо сам прибор. Возможно, сломаны либо окислены провода. Проблема устраняется заменой нерабочих деталей.
2. Указатель количества топлива стоит на отметке «0» при полном баке. Неверно присоединен ограничитель хода поплавка топливного бака. Следует опустить ограничитель на 1-2 мм.
3. Указатель количества топлива перемещается рывками и часто опускается до «0».Такое случается при очень слабом касании резисторного датчика и токосъемника. Возможен разрыв обмотки резистора ВАЗ 21104. В первом случае стоит подогнать токосъемник, а во втором — заменить датчик.
4. Беспрерывно светится индикатор количества топлива. Причина — короткое замыкание. Чтобы решить проблему, надо устранить причину замыкания.

Могут также не работать индикаторные лампы. Причиной могут быть неисправность датчика, перегорание лампочек, разрыв проводов или их окисление, слабый контакт. Ремонт осуществляется заменой неисправных элементов. По окончании проведения ремонтных работ сборка осуществляется в порядке, обратном процессу разборки.

1997 ВАЗ 2110. Обзор (интерьер, экстерьер).

Интересные факты

Вот несколько интересных фактов о панелях приборов ВАЗ 2110 и их тюнинге:

1. Уникальный дизайн: Панели приборов ВАЗ 2110 были одними из первых в России, которые использовали электронные индикаторы вместо традиционных механических. Это позволило улучшить читаемость информации и сделать дизайн более современным для своего времени.

2. Тюнинг и кастомизация: В сообществе автолюбителей существует множество вариантов тюнинга панелей приборов ВАЗ 2110. Популярные модификации включают установку светодиодной подсветки, замену стандартных стрелок на более стильные и даже интеграцию мультимедийных систем, что позволяет улучшить функциональность и внешний вид панели.

3. Совместимость с другими моделями: Панели приборов от ВАЗ 2110 часто используются в тюнинге других моделей автомобилей ВАЗ, таких как ВАЗ 2109 и ВАЗ 2111. Это связано с тем, что многие элементы имеют схожие размеры и могут быть адаптированы для установки в другие автомобили, что делает их популярным выбором среди автолюбителей, желающих обновить интерьер своего автомобиля.

тюнинг приборной панели ваз 2110

Тюнинг панели управления ВАЗ

В России модель ВАЗ 2110 выпускается уже более 12 лет, и за это время ее комплектация претерпела множество изменений. Модернизации затронули различные элементы, начиная от кузова и заканчивая торпедо. Различия между моделями иногда были весьма значительными как в дизайне, так и в производителе. Стандартная заводская передняя панель приборов ВАЗ 2110 быстро может надоесть, а замена на другую, с встроенным компьютером, обойдется довольно дорого.

Одним из популярных вариантов является щиток приборов на ВАЗ 21104, который предоставляет широкие возможности для различных усовершенствований и модификаций. Наиболее распространенной доработкой считается тюнинг подсветки. Самый простой способ — это покупка специальной накладки на торпедо ВАЗ, которую легко найти на авторынке.

При установке новой накладки необходимо сначала демонтировать старую панель приборов ВАЗ 2110. Затем аккуратно удаляются указательные стрелки. При установке стрелок важно убедиться, что они не будут мешать движению автомобиля и не отвлекут внимание водителя. В противном случае придется заново проверять все схемы.

Тюнинг панели управления приборов ВАЗ 2110 можно выполнить самостоятельно, так как необходимые материалы доступны. Главное — это желание. Иногда для улучшения используется светодиодная схема подсветки панели приборов ВАЗ 21104.

Также можно применить автоматическую последовательную смену цветов, которая осуществляется с помощью электроники, управляющей автомобилем. Однако не всем удается правильно настроить яркость индикаторов, и в результате подсветка может стать слишком контрастной.

Чтобы избежать необходимости переделывать все заново, можно просто тонировать приборный щиток. Это можно сделать как со стеклом приборной панели, так и с табло. Наиболее распространенным методом является тонирование стекла панели управления. После демонтажа с консоли ВАЗ 21104 стекло снимается, и проводится его тонировка.

Однако у этого метода есть значительный недостаток: в солнечную погоду стекло приборной панели может бликовать, что затруднит чтение показаний приборов ВАЗ 21104.

Для тонировки табло необходимо снять указатели и накладку, а затем приклеить пленку. Матовая поверхность табло может затруднить плотное прикрепление тонировочной пленки. Под воздействием температуры пленка может деформироваться. Как будет выглядеть панель приборов ВАЗ 2110 — решать вам.

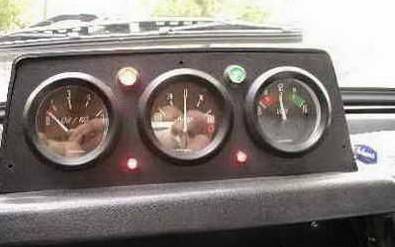

Установка дополнительных приборов и аксессуаров

Установка дополнительных приборов и аксессуаров на панели приборов ВАЗ 2110 — это популярный способ улучшить функциональность автомобиля и придать ему индивидуальный стиль. В этом разделе мы рассмотрим, какие приборы можно установить, как правильно их выбрать и установить, а также какие аксессуары могут дополнить вашу панель.

Первым шагом в установке дополнительных приборов является выбор необходимых устройств. Наиболее распространенные приборы, которые устанавливаются на панель ВАЗ 2110, включают:

• Тахометр: позволяет отслеживать обороты двигателя, что особенно полезно для водителей, стремящихся к более спортивному стилю вождения.
• Манометр давления масла: помогает контролировать давление масла в двигателе, что является важным показателем его состояния.
• Температурный датчик: показывает температуру охлаждающей жидкости, что позволяет избежать перегрева двигателя.
• Вольтметр: информирует о состоянии бортовой сети и уровне заряда аккумулятора.
• Датчик уровня топлива: может быть установлен для более точного контроля уровня топлива в баке.

При выборе приборов важно учитывать их совместимость с автомобилем и качество. Рекомендуется выбирать устройства от проверенных производителей, чтобы избежать проблем с точностью показаний и долговечностью.

Установка дополнительных приборов может потребовать некоторых навыков в электрике и механике. В большинстве случаев процесс включает следующие шаги:

1. Подготовка: Сначала необходимо отключить аккумулятор, чтобы избежать короткого замыкания во время работы.
2. Разборка панели: Снимите обшивку панели приборов, чтобы получить доступ к месту установки новых приборов.
3. Монтаж приборов: Установите выбранные приборы в предусмотренные для них места. Некоторые приборы могут требовать дополнительных креплений или адаптеров.
4. Подключение проводки: Подключите провода к приборам, следуя инструкциям производителя. Убедитесь, что все соединения надежны и защищены от влаги.
5. Тестирование: После завершения установки подключите аккумулятор и проверьте работу всех приборов. Убедитесь, что они показывают корректные значения.

Кроме приборов, можно установить различные аксессуары, которые сделают панель более удобной и стильной. Это могут быть:

• Подсветка: Установка светодиодной подсветки панели придаст автомобилю современный вид и улучшит видимость в темное время суток.
• Накладки и обшивки: Использование декоративных накладок и обшивок может изменить внешний вид панели, добавив ей уникальности.
• Органайзеры: Установка органайзеров для мелочей поможет поддерживать порядок в салоне и сделать его более функциональным.

Таким образом, установка дополнительных приборов и аксессуаров на панель приборов ВАЗ 2110 — это не только способ улучшить функциональность автомобиля, но и возможность выразить свою индивидуальность. Важно подходить к этому процессу с умом, выбирая качественные устройства и следуя инструкциям по установке.

Вопрос-ответ

Как в народе называют 2110?

ВАЗ-2110 получил прозвища «Матрёшка», «Беременная антилопа», «Чириком», «Мыльницей» и «Обмылкой». Знаменитый ВАЗ-2114 – «Четырка», ВАЗ-1215 – «Пятнашка» или «Полторашка». Автомобили ГАЗ за счет своих солидных размеров получили прозвище «Баржа».

Чем отличается приборная панель VDO от обычной?

Ответ. Mail. Ru. В панелях VDO используется более современная электронная начинка на микроконтроллере PIC18F67J60, а «Счётмаш» — более простая, на микроконтроллере AT90S8515.

Можно ли поставить двери от Приоры на ВАЗ 2110?

Передние двери у Лады Приора и ВАЗ 2110 действительно очень похожи как по геометрии, так и по точкам крепления. В большинстве случаев они встают без серьёзных доработок. Петли совпадают, проём подходит, и дверь можно навесить прямо на штатное место.

Советы

СОВЕТ №1

Перед началом тюнинга панели приборов ВАЗ 2110, внимательно изучите схему подключения и функционал каждого элемента. Это поможет избежать ошибок при установке и обеспечит правильную работу всех приборов.

СОВЕТ №2

Используйте качественные материалы и комплектующие для тюнинга. Это не только продлит срок службы панели, но и улучшит внешний вид. Обратите внимание на светодиоды, которые могут заменить стандартные лампы для создания более яркой и привлекательной подсветки.

СОВЕТ №3

Не забывайте о безопасности. При установке новых приборов или модификации существующих, убедитесь, что все соединения надежны и изолированы. Это предотвратит короткие замыкания и другие электрические проблемы.

СОВЕТ №4

Экспериментируйте с дизайном, но придерживайтесь общего стиля автомобиля. Используйте элементы, которые гармонируют с интерьером ВАЗ 2110, чтобы тюнинг выглядел профессионально и эстетично.
