Панель приборов ВАЗ 2115 — ключевой элемент автомобиля, информирующий водителя о состоянии машины и обеспечивающий безопасность. В статье мы рассмотрим каждый элемент этой консоли, что поможет понять функциональность и назначение индикаторов и датчиков. Знание панели позволит быстро реагировать на изменения в работе автомобиля и предотвратить неисправности, что особенно важно для владельцев и автолюбителей.
Что такое приборная панель?
Понятие «панель приборов» имеет несколько интерпретаций. Некоторые люди считают, что это просто электронный щиток с указателями, значками и шкалами. Другие же определяют панель более широко, включая в нее все устройства на торпеде, которые объединены общей накладкой — это и щиток приборов, и рычаги стеклоочистителей, и системы отопления, кондиционирования, а также пепельница и подстаканник. Второй вариант можно рассматривать как определение «комбинации приборов».
Термин «приборная панель» подразумевает совокупность приборов, объединенных в единую конструкцию.
| К таким приборам относятся: | Их назначение: |
| спидометр | показывает скорость автомобиля; |
| тахометр | измеряет количество оборотов коленчатого вала за единицу времени; |
| одометр | отображает пробег автомобиля в километрах; |
| указатели | информируют об уровне топлива, давлении в системе смазки, заряде аккумулятора и температуре охлаждающей жидкости; |
| датчики | дают сведения о состоянии тормозной системы; |
| вспомогательные элементы | показывают текущее время, дату и прочую информацию. |
Указанные приборы делятся на контрольно-измерительные устройства и контрольные лампы. На модели ВАЗ 2115 контрольно-измерительными считаются приборы, которые обозначены шкалами и стрелками. Однако в разговорной речи автомобилистов панелью приборов (или консолью) обычно называют всю часть торпеды, накрытую сверху накладкой, где отображается различная информация, а также находятся кнопочные и рычажные элементы управления.
В этом контексте основной приборной панелью считается щиток с приборами, расположенный за рулем. Средняя часть, находящаяся над рычагом коробки передач, называется центральной консолью. А рычаги и кнопки для регулировки освещения, очистки стекол и температуры — это органы управления. В совокупности все эти элементы составляют комбинацию приборов ВАЗ 2115.
Основная панель приборов на ВАЗ 2115 стала одной из первых современных панелей ВАЗ образца VDO.
Эксперты отмечают, что панель приборов ВАЗ 2115 является важным элементом, который сочетает в себе функциональность и простоту. Она выполнена в классическом стиле, что делает её понятной для водителей с разным уровнем опыта. Основные показатели, такие как скорость, уровень топлива и температура двигателя, расположены удобно и читаемы даже при ярком солнечном свете.
Специалисты также подчеркивают, что качество материалов, использованных в панели, соответствует ценовому сегменту автомобиля, хотя некоторые детали могут показаться устаревшими. В то же время, наличие дополнительных индикаторов, таких как контроль давления масла и зарядки аккумулятора, добавляет уверенности водителю.
В целом, панель приборов ВАЗ 2115 демонстрирует баланс между традициями и современными требованиями, что делает её надежным помощником на дороге.
Структура приборной консоли ВАЗ 2115
Штатная приборка ВАЗ 2115 такая же, как и на хэтчбеках 2113 и 2114 из той же линейки Самара. Но кузов седан появился раньше, одновременно с ВАЗ 2110. На автомобили того времени АвтоВАЗ впервые начал устанавливать панели более современного образца.
Щиток выполнен по образцу производителя VDO. Его место дислокации — торпеда, непосредственно за рулевым колесом. Он информативен и насчитывает 19 элементов. Цветовая гамма приборов: красно-белые световые указатели на чёрном фоне.
Приборная панель на ВАЗ 2115 условно разделяется на четыре сектора по ширине. Левая и правая крайние части — это шкалы температуры охлаждающей жидкости и количества топлива. Самые главные и объёмные части панели приборов ВАЗ 2115 — это спидометр и тахометр. Первый прибор показывает величину скорости в километрах в час (расположен правее). Второй — индикатор количества оборотов коленчатого вала в минуту (слева от центра). Они выполнены в виде шкал, деления которых расположены на окружности.
Непосредственно под спидометром приборная панель ВАЗ имеет электронный одометр (индикатор пробега). На нём изображены два числа:
- общий пробег автомобиля в километрах;
- километраж с последней точки отсчета.
Обнуление выставляется водителем при помощи ручного переключателя, локация которого — под цифрой 200 на спидометре. Под тахометром на приборной панели расположено электронное табло с текущим временем суток, а кнопка под показателем «200» спидометра позволяет показать температуру за окном. Между тахометром и спидометром выполнены две стрелки (смотрящие влево и вправо). Каждая из них мерцает зелёным цветом при включении соответствующего светового указателя поворота.
Читайте также:
Шкала уровня бензина на панели приборов ВАЗ имеет три основных положения. Полный бак обозначен «1», наполовину заполненный — «1/2». Далее следует красная зона, которая обозначает низкий уровень горючего. Заканчивается шкала числом «0». На шкале уровня жидкости охлаждения есть три основных позиции: 50, 90 и 130 градусов.
Красная зона на шкале уровня жидкости охлаждения начинается со 105 градусов. При нахождении стрелки в этой зоне необходимо срочно заглушить двигатель и обеспечить его нормально охлаждение.
| Элемент панели приборов | Назначение | Возможные неисправности и их признаки |
|---|---|---|
| Спидометр | Отображает текущую скорость движения автомобиля в км/ч. | Не работает (стрелка не двигается), показывает неверную скорость. Причины: обрыв тросика спидометра, неисправность датчика скорости, поломка самого прибора. |
| Тахометр | Показывает частоту вращения коленчатого вала двигателя в об/мин. | Не работает, показывает неверные обороты. Причины: неисправность датчика положения коленвала, обрыв проводки, поломка прибора. |
| Указатель уровня топлива | Отображает количество топлива в баке. | Показывает неверный уровень (всегда полный, всегда пустой, скачет), не работает. Причины: неисправность датчика уровня топлива в баке, обрыв проводки, поломка прибора. |
| Указатель температуры охлаждающей жидкости | Показывает температуру охлаждающей жидкости двигателя. | Показывает неверную температуру (всегда низкую, всегда высокую, скачет), не работает. Причины: неисправность датчика температуры ОЖ, обрыв проводки, поломка прибора. |
| Вольтметр | Отображает напряжение в бортовой сети автомобиля. | Показывает слишком низкое или слишком высокое напряжение, не работает. Причины: неисправность генератора, регулятора напряжения, проблемы с проводкой, поломка прибора. |
| Лампа индикации давления масла | Загорается при низком давлении масла в двигателе. | Горит постоянно, мигает, не загорается при включении зажигания. Причины: низкий уровень масла, неисправность датчика давления масла, проблемы с масляным насосом, обрыв проводки. |
| Лампа индикации заряда аккумулятора | Загорается при отсутствии заряда аккумулятора от генератора. | Горит постоянно при работающем двигателе, не загорается при включении зажигания. Причины: неисправность генератора, регулятора напряжения, обрыв ремня генератора, проблемы с проводкой. |
| Лампа индикации стояночного тормоза | Загорается при поднятом стояночном тормозе. | Горит постоянно при опущенном тормозе, не загорается при поднятом. Причины: неисправность концевика стояночного тормоза, обрыв проводки. |
| Лампа индикации неисправности двигателя (Check Engine) | Загорается при обнаружении неисправности в системе управления двигателем. | Горит постоянно, мигает. Причины: множество возможных неисправностей, требующих диагностики ЭБУ. |
| Лампы указателей поворота | Мигают при включении соответствующего указателя поворота. | Не мигают, мигают слишком быстро/медленно, горят постоянно. Причины: перегоревшие лампы, неисправность реле поворотов, проблемы с проводкой. |
| Лампа дальнего света | Загорается при включении дальнего света фар. | Не загорается, горит постоянно при выключенном дальнем свете. Причины: перегоревшая лампа, неисправность переключателя, проблемы с проводкой. |
| Лампа ближнего света | Загорается при включении ближнего света фар. | Не загорается, горит постоянно при выключенном ближнем свете. Причины: перегоревшая лампа, неисправность переключателя, проблемы с проводкой. |
| Лампа противотуманных фар | Загорается при включении противотуманных фар. | Не загорается, горит постоянно при выключенных фарах. Причины: перегоревшая лампа, неисправность переключателя, проблемы с проводкой. |
| Лампа обогрева заднего стекла | Загорается при включении обогрева заднего стекла. | Не загорается, горит постоянно при выключенном обогреве. Причины: неисправность кнопки, обрыв проводки, неисправность самого обогрева. |
| Одометр (общий и суточный) | Общий одометр показывает общий пробег автомобиля, суточный — пробег за текущую поездку. | Не работает, показывает неверные значения. Причины: неисправность датчика скорости, поломка прибора. |
| Часы | Отображают текущее время. | Не работают, показывают неверное время. Причины: неисправность питания, поломка прибора. |
| Индикатор открытой двери | Загорается при открытой двери. | Не загорается, горит постоянно при закрытых дверях. Причины: неисправность концевика двери, обрыв проводки. |
Интересные факты
Вот несколько интересных фактов о панели приборов ВАЗ 2115:
-
Многофункциональность: Панель приборов ВАЗ 2115 включает в себя не только стандартные индикаторы скорости и оборотов, но и дополнительные функции, такие как индикатор уровня топлива, температура охлаждающей жидкости и даже часы. Это делает её одной из самых информативных панелей среди автомобилей своего класса.
-
Дизайн и эргономика: Панель приборов ВАЗ 2115 была разработана с учетом удобства водителя. Все индикаторы расположены так, чтобы обеспечить максимальную читаемость и доступность. Это позволяет водителю быстро воспринимать информацию, не отвлекаясь от дороги.
-
Совместимость с другими моделями: Панель приборов ВАЗ 2115 имеет много общих элементов с другими моделями ВАЗ, такими как ВАЗ 2109 и ВАЗ 2114. Это облегчает процесс ремонта и замены деталей, так как многие компоненты взаимозаменяемы, что делает обслуживание автомобиля более доступным и экономичным.
Нижняя колонка контрольных ламп

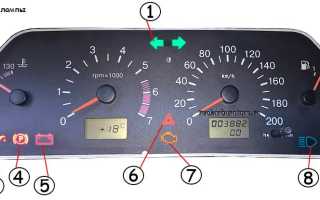

Давайте рассмотрим значки, которые расположены на панели автомобиля 2115, начиная слева направо. Значок, представляющий собой две вертикальные полосы и диагональную линию, указывает на резервный индикатор. Иконка в форме емкости с каплей жидкости загорается, когда уровень масла в системе смазки двигателя становится слишком низким.
Буква Р, обведенная кругом, активируется при включении ручного тормоза. Индикатор заряда аккумулятора должен загораться при запуске двигателя и сразу же гаснуть. Если лампочка продолжает светиться после запуска, это сигнализирует о проблемах с зарядкой аккумулятора, генератором или клиновидным ремнем, которые обнаружил бортовой компьютер.
Иконка CHECK ENGINE на панели служит для обозначения нормального запуска двигателя. Она также должна погаснуть сразу после запуска. Если этого не происходит, значит, электронный блок управления (ЭБУ) зафиксировал неисправности в работе двигателя. Над этой иконкой находится индикатор аварийной сигнализации.
Значок в виде фары с синей рамкой указывает на включение дальнего света. Символ с восклицательным знаком в круге сообщает о том, что уровень тормозной жидкости достиг минимально допустимого значения. В правом нижнем углу находится зеленая лампочка, которая загорается одновременно с активацией габаритных огней, указывая на то, что освещение включено. Над ней изображена иконка бензоколонки.
Индикатор «бензоколонка» активируется, когда в топливном баке остается менее семи литров топлива, что означает, что автомобилю ВАЗ 2115 требуется заправка в пределах 20–30 км.
-
Читайте также:
Перед демонтажем изучаем распиновку
Если проблемы не со свечением отдельной иконки, а не работает панель приборов полностью, её нужно демонтировать. Демонтаж заключается в откручивании кожуха, который крепится 8 винтами. Далее отсоединяются плата и контакты панели. Снятие также выполняется, когда производят тюнинг панели.
В любом случае, перед тем как снять панель приборов, необходимо изучить руководство по эксплуатации. Инструкция содержит альбом электросхем, где изображена распиновка (схема и последовательность подключения) всех элементов и датчиков панели.
Проводка от каждого датчика подходит к соответствующему штекеру. Схема подхода к панели приборов разделена на две колодки проводов: белый и красный разъёмы. Необходимо внимательно подходить к последовательности подключения, ведь не на все штекеры подается одинаковое напряжение. Например, у тахометра есть высоковольтный и низковольтный вход.
Перепутав входы, можно сжечь предохранитель или вывести из строя тот или иной датчик.
Обзор функционала и назначения каждого элемента панели
Панель приборов ВАЗ 2115 представляет собой важный элемент интерьера автомобиля, который не только выполняет эстетическую функцию, но и обеспечивает водителя всей необходимой информацией о состоянии транспортного средства. Рассмотрим подробнее функционал и назначение каждого элемента панели.
Спидометр – это основной прибор, который отображает скорость движения автомобиля. Он может быть как аналоговым, так и цифровым. На спидометре обычно присутствует шкала, которая позволяет водителю быстро ориентироваться в скорости. Важно следить за показаниями спидометра, чтобы соблюдать правила дорожного движения.
Тахометр – прибор, показывающий обороты двигателя в минуту. Он помогает водителю контролировать работу двигателя и избегать перегрева или перегрузки. На тахометре также могут быть отмечены зоны оптимальной работы двигателя, что позволяет более эффективно управлять автомобилем.
Уровень топлива – индикатор, который показывает количество топлива в баке. Он может быть представлен в виде стрелочного указателя или цифрового дисплея. Важно следить за уровнем топлива, чтобы избежать ситуации, когда автомобиль останавливается из-за нехватки горючего.
Температура охлаждающей жидкости – этот прибор информирует водителя о температуре двигателя. Если стрелка или индикатор приближается к красной зоне, это может свидетельствовать о перегреве двигателя, что требует немедленного реагирования.
Индикаторы предупреждения – это набор лампочек, которые загораются при возникновении различных неисправностей. К ним относятся индикаторы давления масла, зарядки аккумулятора, а также предупреждения о неисправностях системы ABS и других важных систем автомобиля. Важно обращать внимание на эти индикаторы, так как они могут сигнализировать о необходимости ремонта или обслуживания.
-
Читайте также:
Часы – хотя это не критически важный элемент, наличие часов на панели позволяет водителю ориентироваться во времени во время поездки. Часы могут быть как аналоговыми, так и цифровыми.
Кнопки управления – на панели также расположены различные кнопки, отвечающие за управление освещением, стеклоочистителями, обогревом и другими функциями автомобиля. Эти элементы обеспечивают удобство и безопасность в процессе вождения.
Таким образом, панель приборов ВАЗ 2115 является многофункциональным инструментом, который обеспечивает водителя всей необходимой информацией для безопасного и комфортного управления автомобилем. Каждый элемент панели играет свою уникальную роль и требует внимательного отношения со стороны водителя.
Вопрос-ответ
Как откалибровать приборную панель ВАЗ 2114?
Нажимаем и держим кнопку сброса километража, включаем зажигание, отпускаем кнопку. Стрелки на приборах начинают двигаться несколько раз. Стрелки успокоились, все, калибровка готова.
Как убрать ошибки с панели ВАЗ 2115?
Нажав на кнопку одометра, повернуть ключ зажигания на первое положение, убрать руку с кнопки одометра. Когда забегают стрелки, еще раз жмем на кнопку (смотрим версию прошивки). Еще раз жмем — видим код ошибки, далее соответственно сброс кода ошибки — удерживаем кнопку нажатой, пока не появится нолик.
Какой OBD на ВАЗ 2115?
На ВАЗ 2115 могли ставиться как старые 12-пиновые, так и стандартные 16-пиновые разъёмы OBD-II — зависит от года выпуска.
Советы
СОВЕТ №1
Перед тем как приступить к изучению панели приборов ВАЗ 2115, ознакомьтесь с руководством пользователя. Это поможет вам лучше понять функциональность каждого элемента и избежать ошибок при эксплуатации.
СОВЕТ №2
Обратите внимание на индикаторы и сигнальные лампы. Знание их значений и значимости поможет вам быстро реагировать на возможные неисправности и предотвратить серьезные поломки автомобиля.
СОВЕТ №3
Регулярно проверяйте состояние приборов и проводки. Если вы заметили какие-либо неисправности, такие как мерцание ламп или неправильные показания, не откладывайте диагностику и ремонт, чтобы избежать дальнейших проблем.
-
Читайте также:
СОВЕТ №4
Используйте специальные приложения или устройства для диагностики автомобиля. Они могут предоставить дополнительную информацию о состоянии панели приборов и помочь в выявлении скрытых проблем.
