Разнообразие вариантов штатной панели приборов ВАЗ 2109

Панель приборов ВАЗ 2109 — ключевой элемент автомобиля, информирующий водителя о состоянии машины и влияющий на комфорт вождения. В статье рассмотрим варианты штатной панели, характеристики высоких и низких версий, основные неисправности и способы их устранения. Также предоставим инструкции по снятию панели для ремонта и тюнинга, что поможет владельцам «девятки» улучшить функциональность и внешний вид автомобиля. Эта информация будет полезна как опытным автолюбителям, так и новичкам, стремящимся к самостоятельному обслуживанию.

Отличия «низкой» и «высокой» панелей

В зависимости от установленной комбинации приборов в автомобиле «девятка» меняется и дизайн торпедо. Многие автолюбители считают, что наиболее удачным вариантом является первая версия с «низкой» панелью. Эта торпедо выделяется удобным расположением приборов, широкой полкой сверху и эффективной системой вентиляции. Благодаря таким особенностям перепады температур в салоне были менее критичными, а лобовое стекло не запотевало. Однако к недостаткам можно отнести довольно простой внешний вид и отсутствие тахометра.

«Высокая» панель имеет много общего с современными европанелями, которые напоминают торпедо автомобилей премиум-класса. В ее разработку было вложено много усилий, но автолюбители часто выражали недовольство по поводу недостаточного обогрева. Причина этого кроется не в щитке, а в отопительной системе.

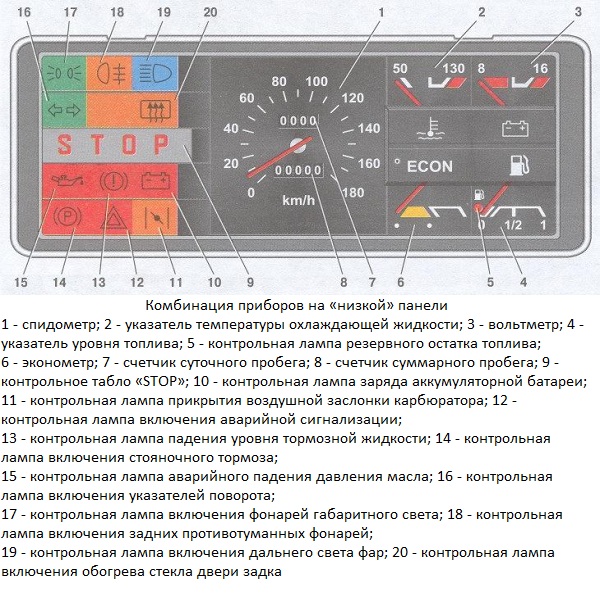

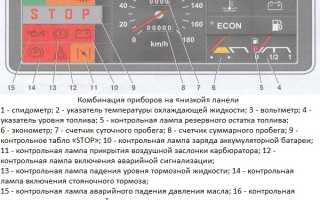

«Низкая» панель ВАЗ 2109 продолжает пользоваться популярностью и сегодня. Щиток включает в себя вольтметр, а на спидометре сверху расположен общий счётчик пробега, под которым находится пробег за сутки. Спидометр размещен в центре. Также стоит отметить расположение сигнальных ламп, которые информируют о состоянии автомобиля – они сгруппированы в левой части и включают в себя датчик давления масла, сигнализацию уровня тормозной жидкости, габариты и другие.

«Высокая» панель на ВАЗ 2109 заменила «низкую» и обладает как преимуществами, так и рядом недостатков. Для неопытных автолюбителей главным отличием «высокой» панели является наличие тахометра наряду со спидометром. Спидометр при этом расположен слева, а не в центре. В обеих версиях приборной панели спидометр размечен до 180 км/ч, хотя силовой агрегат не способен развить такую скорость (только на максимальных оборотах и под горку). Датчики уровня топлива и температуры охлаждающей жидкости в обоих вариантах имеют традиционный стрелочный формат. В «высокой» панели вольтметр отсутствует.

Среди двух панелей приборов ВАЗ 2109 автолюбители чаще выбирают «низкую», так как в морозы она не издает громких звуков, а отопительная система работает значительно эффективнее.

Эксперты отмечают, что разнообразие вариантов штатной панели приборов ВАЗ 2109 является одним из ключевых аспектов, способствующих популярности этой модели. С момента своего появления на рынке, автомобиль предлагал различные конфигурации приборов, что позволяло владельцам выбирать наиболее подходящие для их нужд. Например, базовая версия имела минималистичный набор индикаторов, в то время как более продвинутые комплектации включали тахометр, датчик температуры и другие полезные функции.

Такое разнообразие не только улучшало функциональность, но и позволяло владельцам адаптировать интерьер автомобиля под свои предпочтения. Кроме того, наличие различных панелей создало условия для активного тюнинга, что стало популярным среди автолюбителей. В результате, ВАЗ 2109 стал не просто средством передвижения, но и объектом для самовыражения, что подтверждает его статус в автомобильной культуре.

Пересвет панели приборов ВАЗ 2109 с плавным розжигом

Особенности европанели

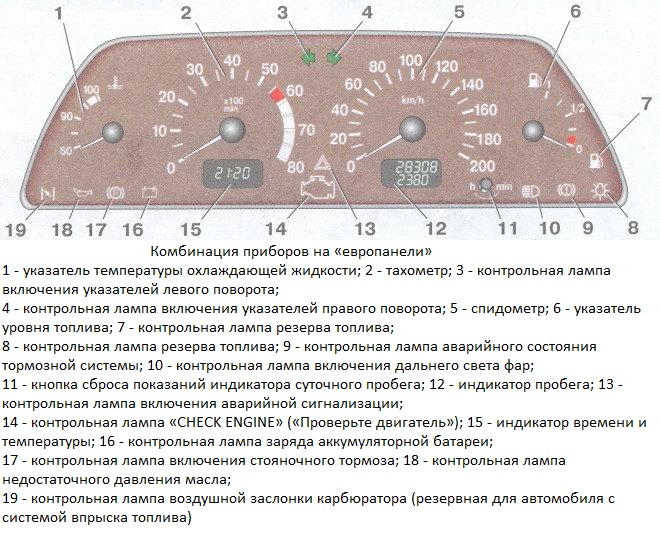

С 1996 года на ВАЗ 2109 начали устанавливать европанели. Они имеют форму трапеции с сильно закругленными углами, отличаются эргономичностью и, как следствие, привлекательностью. Как и в «высокой» панели, большую часть щитка занимают тахометр и спидометр, все остальные приборы – сигнальные лампы, индикаторы – находятся вокруг них. Счетчики пройденного расстояния заменили электронными указателями.

Интересные факты

Вот несколько интересных фактов о разнообразии вариантов штатной панели приборов ВАЗ 2109:

1. Разные комплектации: ВАЗ 2109 выпускался в различных комплектациях, что отражалось на дизайне и функционале панели приборов. Например, более дорогие версии могли иметь дополнительные индикаторы, такие как тахометр и датчик температуры охлаждающей жидкости, в то время как базовые модели имели более простую панель с минимальным набором приборов.

2. Эволюция дизайна: С течением времени дизайн панели приборов ВАЗ 2109 претерпел изменения. В более поздних моделях появились улучшенные материалы и более современный стиль оформления, что сделало панель более эргономичной и удобной для восприятия водителем.

3. Модификации и тюнинг: ВАЗ 2109 стал популярным объектом для тюнинга, и многие владельцы заменяли штатную панель на кастомные варианты. Это позволяло не только улучшить внешний вид автомобиля, но и добавить новые функции, такие как цифровые дисплеи и дополнительные датчики, что сделало панели приборов более разнообразными и индивидуальными.

15 КРУТЫХ ВЕЩЕЙ НА ВАЗ 2108-2109/21099 ИЗ КИТАЯ И РОССИИ НА VAZ САМАРА АВТОТОВАРЫ С АЛИЭКСПРЕСС

Возможные неполадки приборной панели и способы их устранения

При длительной эксплуатации автомобилей детали, входящие в различные системы, постепенно изнашиваются, что может привести к серьезным проблемам. Автовладелец может самостоятельно выявить и устранить причину неисправности, обладая необходимыми знаниями и навыками. Рассмотрим распространенные проблемы, связанные с щитком приборов ВАЗ 2109.

Светодиодная подсветка приборов ВАЗ-2109.

Неисправности панели приборов ВАЗ 2109 возникают нечасто и решаются достаточно легко. Кроме того, при желании всегда можно заменить торпедо автомобиля.

Тюнинг приборной панели «девятки»

Чтобы улучшить щиток приборов, автовладельцы используют стандартный набор методов. Обычно своими руками можно поменять подсветку, реже торпедо кардинально переделывают. Проще установить европанель, которая подходит для доработок гораздо лучше.

Демонтаж панели

Тюнинг начинается с разборки щитка. Демонтаж может потребоваться не только для тюнинга, но и для ремонта, например, для улучшения шумоизоляции приборной панели или замены датчика. Снимать панель следует строго по инструкции, чтобы избежать повреждения крепежных элементов. Схема разборки для «низкой» модели выглядит следующим образом:

1. Удалите переключатели управления отопителем (3 шт.).
2. Потяните на себя, чтобы извлечь переключатель скорости вентилятора.
3. С обеих сторон консоли открутите крепежи накладок панели и сдвиньте накладку на себя.
4. Отсоедините провода от выключателя задних противотуманных фар.
5. Снимите колодку проводов от выключателя обогрева заднего стекла.
6. Отключите проводку от аварийной сигнализации.
7. Снимите колодки проводов с выключателя ближнего света, прикуривателя и его подсветки. Теперь можно снять накладку панели.
8. Демонтируйте крепежные элементы переключателей управления отопителем (4 шт.).
9. Снимите козырек приборной панели, открутив два винта.
10. Сжав пружинные зажимы, извлеките приборную панель.
11. Открутите гайку от спидометра и отсоедините трос.
12. От панели приборов отсоедините колодку проводов, сначала белую, затем красную (при монтаже важно не перепутать распиновку).
13. Снимите ручку выключателя подсветки панели приборов и переключателя гидрокорректора фар.
14. Открутите гайку, с помощью которой на панели закреплен гидрокорректор фар.
15. Демонтируйте рулевое колесо и подрулевые переключатели.
16. Поверните ключ зажигания до положения «1», отключив противоугонную систему, затем отсоедините питающую колодку проводов от замка зажигания.
17. Открутите болты и гайки рулевой колонки, затем снимите трубу вместе с замком зажигания.
18. После откручивания крепежных элементов снимите ручку воздушной заслонки и направляющую (если это карбюратор с подсосом).
19. Открутите крепежные винты приборной панели, расположенные слева, справа и внизу.
20. Выкрутите крепежный винт панели, находящийся в бардачке.
21. Открутите еще два винта по обеим сторонам щитка и снимите его.

При установке торпедо на место все действия выполняются в обратном порядке. Если же устанавливается высокая или европанель, порядок сборки будет немного отличаться. Не забудьте подготовить внутреннюю проводку с колодками для этих типов щитков, так как распиновка у них различается. Неправильные действия могут привести к некорректному отображению информации.

Доработка комбинации приборов своими руками

Под тюнингом панели приборов ВАЗ 2109 подразумевается изменение подсветки, которое можно дополнить изменением шкал спидометра и тахометра. Другие улучшения возможны только при установке торпедо от иномарки. При заводской сборке сигнальные контрольные датчики, а также шкалу приборов подсвечивают посредством обычных ламп накаливания, которые находятся с другой стороны циферблата. Это не самый удачный вариант, поскольку яркость и четкость показаний недостаточны. Решить проблему можно двумя способами.

1. Обратиться к специалистам по тюнингу автомобилей. Преимуществами данного способа станут наличие яркой подсветки, четкость показаний и незначительные изменений циферблатов. Недостатком – высокая стоимость.
2. Можно создать подсветку приборной панели и установить ее своими руками. При этом понадобится минимальный набор инструментов. Этот вариант намного дешевле предыдущего.

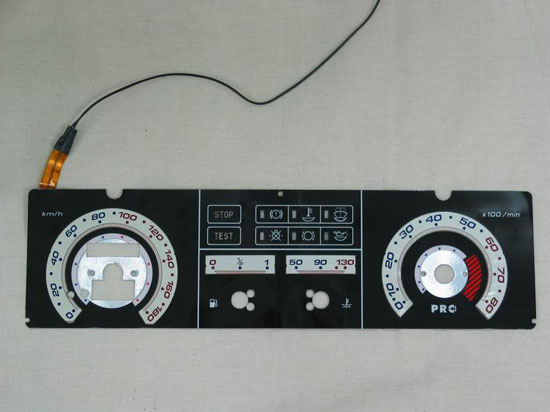

Чтобы сделать все самостоятельно, понадобится приобрести специальную накладку на щиток приборов, пропускающую свет.

Сначала панель демонтируют и разбирают. Снимают стрелочные указатели, удаляют установленную накладку. На новой подручными средствами (паяльником или канцелярским ножом) делают прорези, через которые будет проходить свет. Для подсветки вместо аналоговых ламп используют чаще всего светодиодную ленту, выбрав цвет, который больше нравится. Для большей яркости ленту крепят на алюминиевые фольгу или скотч.

Изменения салона редко обходятся без доработки панели, особенно если предстоит обтянуть переднюю консоль новым материалом. Можно проявить фантазию и создать любой подходящий циферблат, для чего воспользоваться специальными компьютерными программами. Если же нет навыков работы с ними, используйте готовые шаблоны, распечатав их на принтере.

Существует вариант для ленивых, который подразумевает покраску деталей приборной панели в разные цвета. Например, циферблат можно обновить, используя баллончик с краской (рекомендуется насыщенный черный цвет), а все остальные детали, включая стрелки, покрасить в понравившийся цвет с помощью флуоресцентных маркеров. Обновить подсветку приборной панели можно, заменив стандартные лампы накаливания светодиодными.

Водитель во время движения смотрит не только на дорогу и в зеркала заднего вида, но и на показания приборов. Завод-изготовитель на большинстве автомобилей семейства ВАЗ использует желтую или зеленую подсветку, которая при длительном нахождении за рулем утомляет глаза. Именно поэтому многие автолюбители стремятся изменить приборную панель. Доработки порой настолько кардинальные, что заводской вариант напоминают лишь внешние очертания.

Историческое развитие и эволюция панелей приборов ВАЗ 2109

Историческое развитие панелей приборов ВАЗ 2109 началось с момента запуска модели в серийное производство в 1987 году. Первоначальная версия панели была достаточно простой и функциональной, что соответствовало требованиям времени и ожиданиям потребителей. Основное внимание уделялось надежности и простоте эксплуатации, что было характерно для автомобилей того периода.

В первой версии панели приборов использовались аналоговые шкалы для отображения основных параметров: скорости, оборотов двигателя, уровня топлива и температуры охлаждающей жидкости. Эти приборы имели традиционный для советских автомобилей дизайн, с четкими делениями и хорошо читаемыми цифрами. Цветовая гамма была ограничена, и в основном использовались черные и серые тона.

С течением времени, в начале 1990-х годов, в связи с изменениями в потребительских предпочтениях и развитием технологий, началась эволюция панели приборов ВАЗ 2109. В 1992 году была представлена обновленная версия, которая отличалась более современным дизайном и улучшенной функциональностью. В этой версии появились дополнительные индикаторы, такие как контрольные лампы для сигнализации о неисправностях, а также более информативные шкалы.

К середине 1990-х годов, в условиях растущей конкуренции на автомобильном рынке, производители начали внедрять новые технологии и улучшать качество материалов. В результате, панели приборов ВАЗ 2109 стали более эргономичными и эстетически привлекательными. В некоторых версиях начали использоваться элементы с подсветкой, что значительно улучшило видимость показаний в темное время суток.

В 1996 году была представлена еще одна модификация панели, которая включала в себя более сложные электронные системы. В этой версии появились цифровые дисплеи, которые позволяли более точно отображать информацию о состоянии автомобиля. Такие изменения стали возможны благодаря внедрению новых технологий в производство и повышению квалификации специалистов.

К началу 2000-х годов, когда ВАЗ 2109 уже не был новинкой на рынке, производители продолжали улучшать панели приборов, добавляя новые функции и улучшая дизайн. В некоторых моделях стали доступны дополнительные опции, такие как бортовой компьютер, который предоставлял водителю информацию о расходе топлива, пробеге и других параметрах.

Таким образом, историческое развитие панелей приборов ВАЗ 2109 отражает не только изменения в дизайне и функциональности, но и общие тенденции в автомобильной промышленности. С каждым новым поколением панели становились более современными, удобными и информативными, что способствовало улучшению общего опыта вождения и повышению безопасности на дороге.

Вопрос-ответ

В чем разница между ВАЗ 2109 и ВАЗ 21093?

ВАЗ-21093 — модификация с карбюраторным двигателем 1,5 литра. ВАЗ-21096 — модификация, аналогичная ВАЗ-2109, но с правосторонним расположением рулевой колонки. ВАЗ-21093i — модификация с инжекторным двигателем 1,5 литра (опытное производство, постоянное — с апреля 1998).

Чем отличается приборная панель VDO от обычной?

Ответ. Mail. Ru. В панелях VDO используется более современная электронная начинка на микроконтроллере PIC18F67J60, а «Счётмаш» — более простая, на микроконтроллере AT90S8515.

Что чаще всего ломается в ВАЗ 2109?

Наиболее подверженными коррозии оказались укромные уголки — отбортовки крыльев, низ дверей, багажная дверь и рамка лобового стекла, где ржавчина вылезала из-под резиновых уплотнителей.

Что будет, если поменять приборную панель?

В большинстве случаев нет, так как приборные панели разрабатываются индивидуально под каждую модель. Использование панели от другой модели может привести к проблемам с совместимостью и функционированием автомобиля, а также с постановкой автомобиля на учет.

Советы

СОВЕТ №1

Изучите различные варианты штатных панелей приборов, доступных для ВАЗ 2109, чтобы выбрать ту, которая лучше всего соответствует вашим потребностям и стилю вождения. Обратите внимание на функциональность и удобство расположения приборов.

СОВЕТ №2

При выборе панели приборов учитывайте возможность установки дополнительных функций, таких как тахометр или датчик температуры масла. Это может значительно улучшить вашу осведомленность о состоянии автомобиля во время поездки.

СОВЕТ №3

Не забывайте о совместимости панели с остальными элементами интерьера вашего автомобиля. Выбор панели, которая гармонирует с дизайном салона, поможет создать более эстетически приятную атмосферу.

СОВЕТ №4

Если вы планируете замену панели приборов, обязательно ознакомьтесь с инструкцией по установке и, при необходимости, проконсультируйтесь с профессионалом. Неправильная установка может привести к неправильной работе приборов и другим проблемам.
