Тормозная система автомобиля ВАЗ 2110 обеспечивает безопасность на дороге. В статье рассмотрим устройство тормозной системы, включая гидравлический привод и двухконтурную схему торможения. Понимание принципов работы системы поможет в обслуживании, ремонте и повышении безопасности эксплуатации автомобиля.

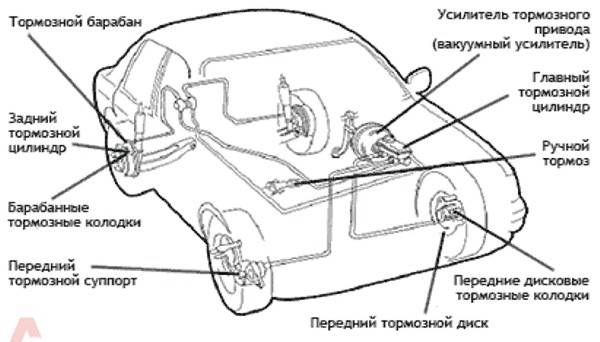

Устройство системы тормозов автомобиля ВАЗ
На передней подвеске установлены:
- вакуумный усилитель;
- индикатор критического уровня;
- дисковые тормоза с системой вентиляции;
- суппорты, оснащенные поршнями;
- система мониторинга износа тормозных колодок;
На задней подвеске находятся:
- тормозной барабан;
- колодки, действие которых осуществляется с помощью гидравлических поршней;
- главный тормозной цилиндр.
Главный тормозной цилиндр предназначен для автоматического управления, что необходимо для контроля расстояния между колодкой и тормозным барабаном. Он крепится к вакуумному усилителю с помощью двух шпилек. В верхней части ГТЦ предусмотрено крепление расширительного бачка. В крышке установлен датчик с электронным устройством, который контролирует уровень тормозной жидкости, позволяя своевременно определить необходимость ее замены.
Монтаж заглушки в верхней части крышки устройства включает пружину, которая возвращает конструкцию в исходное положение. Главный тормозной цилиндр имеет двухконтурную конструкцию, в которой находятся два поршня, расположенные в продольном направлении.
Поршень оснащен уплотнительным кольцом и взаимодействует со штоком в тормозной системе. Вакуумный усилитель тормозов (ВУТ) 2110 располагается между узлом, отвечающим за педаль, и главным тормозным цилиндром, крепится двумя шпильками. Конструкция усилителя неразборная, и в случае его неисправности рекомендуется заменить его на новый.
Тормозная система ВАЗ 2110 представляет собой важный элемент безопасности автомобиля, и эксперты отмечают, что ее конструкция обеспечивает надежное торможение в различных условиях. Основу системы составляют дисковые тормоза на передних колесах и барабанные на задних, что позволяет достичь оптимального баланса между эффективностью и стоимостью. Специалисты подчеркивают, что использование гидравлического привода обеспечивает равномерное распределение усилия на тормозные колодки, что способствует улучшению тормозных характеристик.
Кроме того, эксперты акцентируют внимание на важности регулярного обслуживания тормозной системы, включая проверку уровня тормозной жидкости и состояние колодок. Это позволяет избежать потенциальных проблем и гарантирует безопасность на дороге. В целом, конструкция тормозной системы ВАЗ 2110 продумана и соответствует современным требованиям, что делает ее надежным выбором для водителей.
Для чего предназначен регулятор давления тормозов
Большинству владельцев ВАЗ 2110 это устройство знакомо под названием «колдун». При этом далеко не всем ясно, для чего оно нужно. Располагается регулятор давления тормозов на задней подвеске машины. Он оснащен рычагом, который имеет подвижное положение, в момент нагрузки на пружины он меняет статическое положение.
Возникающее напряжение распределяется на поршень системы. После нажатия на педаль поршень способствует уменьшению нагрузки в колодах задних колес. Если тормозная система работает нормально, все нагрузки распределяются равномерно. Для адекватной реакции регулятора необходима настройка, которая препятствует несвоевременной блокировке колес. Сбалансированная тормозная система нужна для соотношения времени блокировки колес автомобиля.
Читайте также:
| Элемент тормозной системы | Функция | Особенности для ВАЗ 2110 |
|---|---|---|
| Главный тормозной цилиндр (ГТЦ) | Преобразует усилие от педали тормоза в гидравлическое давление | Двухконтурный, с раздельными контурами для передних и задних колес |
| Вакуумный усилитель тормозов | Увеличивает усилие, прикладываемое к педали тормоза | Устанавливается между педалью и ГТЦ, работает за счет разрежения во впускном коллекторе |
| Передние тормозные механизмы | Обеспечивают торможение передних колес | Дисковые, вентилируемые, с плавающей скобой |
| Задние тормозные механизмы | Обеспечивают торможение задних колес | Барабанные, с самоподводящимися колодками |
| Тормозные колодки | Создают трение с тормозным диском/барабаном | Изготавливаются из фрикционного материала, требуют периодической замены |
| Тормозные диски/барабаны | Элементы, с которыми контактируют колодки для создания тормозного усилия | Диски для передних колес, барабаны для задних |
| Тормозные шланги и трубки | Передают тормозную жидкость от ГТЦ к тормозным механизмам | Шланги гибкие (для подвижных частей), трубки жесткие (для неподвижных) |
| Регулятор давления задних тормозов («колдун») | Распределяет тормозное усилие между передними и задними колесами в зависимости от загрузки автомобиля | Предотвращает преждевременную блокировку задних колес |
| Стояночный тормоз (ручник) | Механически блокирует задние колеса для удержания автомобиля на месте | Приводится в действие тросом от рычага в салоне |
| Тормозная жидкость | Передает давление от ГТЦ к тормозным механизмам | Должна соответствовать спецификациям (DOT-3 или DOT-4), требует периодической замены |
Интересные факты
Вот несколько интересных фактов о тормозной системе ВАЗ 2110:
-
Гидравлическая система: Тормозная система ВАЗ 2110 использует гидравлический принцип работы, что обеспечивает высокую эффективность торможения. При нажатии на тормоз педаль, жидкость в тормозной системе передает усилие на тормозные механизмы, что позволяет быстро и эффективно замедлять движение автомобиля.
-
Дисковые тормоза: ВАЗ 2110 оснащен дисковыми тормозами на передних колесах, что обеспечивает лучшее охлаждение и более равномерное распределение тормозного усилия. Это позволяет избежать перегрева тормозов при интенсивном использовании и улучшает общую безопасность автомобиля.
-
ABS (антиблокировочная система): Некоторые модели ВАЗ 2110 могут быть оснащены системой ABS, которая предотвращает блокировку колес при торможении. Это улучшает управляемость автомобиля на скользких или неровных дорогах, позволяя водителю сохранять контроль над автомобилем даже в критических ситуациях.
Устройство плавающей скобы
Дисковый тормоз оборудован плавающей скобой, которая включает в себя узел перемещения и цилиндр, соединенные между собой с помощью болтов. Установка или замена скобы осуществляется через отверстия направляющих колодок, где также находится тормозная жидкость. Пружины обеспечивают прижим колодок к направляющим, что предотвращает случайное торможение.
Внутренняя колодка содержит электронный сигнализатор, который следит за состоянием колодок. В случае необходимости замены система уведомит владельца. Конструкция тормозного цилиндра суппорта ВАЗ 2110 включает поршень, который оснащен уплотнительным кольцом. Это кольцо фиксирует положение колодок на необходимом расстоянии от диска, а его упругость обеспечивает надежное крепление. При необходимости уплотнительное кольцо можно заменить.
Система тормозов ВАЗ 2110 также включает стояночный тормоз. Его механический привод работает с помощью тросов. Рычаг, расположенный в салоне, создает натяжение троса, который, в свою очередь, соединен с уравнителем, установленным на каждом заднем колесе.
Задние колеса имеют рычаг, который активирует колодки. Это устройство необходимо для поворота распорной планки, что приводит к блокировке тормозов. Понимание устройства тормозной системы ВАЗ 2110 поможет вам лучше осознать ее функции, следить за исправностью всех компонентов и обеспечивать надежную и бесперебойную работу тормозной системы.
Обслуживание и диагностика тормозной системы ВАЗ 2110
Тормозная система ВАЗ 2110 включает в себя несколько ключевых компонентов: тормозные диски, колодки, главный тормозной цилиндр, тормозные трубки и шланги, а также вакуумный усилитель. Все эти элементы требуют регулярного обслуживания и проверки на предмет износа и повреждений.
Первым шагом в обслуживании тормозной системы является визуальный осмотр. Необходимо проверить состояние тормозных колодок и дисков. Износ колодок можно определить по толщине фрикционного материала; если он меньше 3 мм, колодки следует заменить. Тормозные диски также могут подвергаться износу и деформации, что может привести к ухудшению тормозных характеристик. Рекомендуется проверять их на наличие трещин, коррозии и других повреждений.
Следующим этапом является проверка уровня тормозной жидкости. Она должна находиться на уровне, указанном на резервуаре. Если уровень жидкости низкий, это может указывать на утечку в системе, что требует немедленного внимания. Тормозная жидкость также имеет свойство поглощать влагу, что может снизить ее эффективность. Рекомендуется менять тормозную жидкость каждые два года.
Диагностика тормозной системы включает в себя проверку работы главного тормозного цилиндра и вакуумного усилителя. Главный тормозной цилиндр может иметь утечки, что приведет к снижению давления в системе. Для проверки его работоспособности необходимо прокачать тормоза и убедиться в отсутствии «провалов» в педали тормоза. Вакуумный усилитель можно проверить, нажав на тормоза с выключенным двигателем; если педаль не возвращается в исходное положение, это может указывать на неисправность усилителя.
-
Читайте также:
Также следует обратить внимание на состояние тормозных трубок и шлангов. Они должны быть свободны от коррозии и механических повреждений. Утечки в этих компонентах могут привести к потере давления в системе и, как следствие, к неэффективности торможения.
Не менее важным аспектом является проверка работы тормозов на ходу. Это можно сделать на безопасной дороге, проверяя, как автомобиль реагирует на нажатие на тормоза. Если наблюдаются посторонние звуки, вибрации или замедление реакции, это может указывать на необходимость более глубокой диагностики.
В заключение, регулярное обслуживание и диагностика тормозной системы ВАЗ 2110 являются необходимыми мерами для обеспечения безопасности на дороге. Не стоит игнорировать любые изменения в работе тормозов, так как это может привести к серьезным последствиям. Рекомендуется проводить диагностику в специализированных сервисах, где специалисты смогут выявить и устранить возможные неисправности.
Вопрос-ответ
Как понять, что в системе тормозов есть воздух?
Признаками появления воздуха в тормозной системе может быть снижение эффективности торможения. При закипании в тормозной жидкости образуются пузырьки воздуха, и при нажатии на педаль тормоза часть жидкости переливается в резервный бачок, а оставшаяся не может создать достаточного давления. В результате тормозная педаль.
Из каких частей состоит тормозная система?
Состоит из цилиндров, вакуумного усилителя, повышающего давление на педаль, бачка, трубопроводов, шлангов (гидропривод), рычагов, системы тяг, различных тросиков, наконечников (у «механики»), воздухозаборника, компрессора, ресивера, дросселя, распределителя, пневматического мотора (пневмопривод).
Советы
СОВЕТ №1
Перед проведением любых работ с тормозной системой, обязательно ознакомьтесь с руководством пользователя вашего автомобиля. Это поможет вам понять особенности конструкции и избежать ошибок при ремонте или замене деталей.
СОВЕТ №2
Регулярно проверяйте уровень тормозной жидкости и состояние тормозных колодок. Это поможет предотвратить серьезные неисправности и обеспечит безопасность на дороге.
СОВЕТ №3
При замене тормозных колодок или дисков используйте только качественные запчасти, рекомендованные производителем. Это гарантирует надежность и долговечность тормозной системы вашего автомобиля.
СОВЕТ №4
Не забывайте о необходимости прокачки тормозов после замены жидкости или ремонта системы. Это поможет удалить воздух из тормозных магистралей и восстановить эффективное торможение.
-
