Как отрегулировать кулису КПП на ВАЗ-2110: фото и видео, алгоритм

Коробка передач на ВАЗ-2110 иногда начинает барахлить. Если пренебрегать уходом и обслуживанием этого узла автомобиля, то можно получить множество неполадок в работе КПП. Как правило, это неточности в переключении передач, характерное «выбивание» передачи, хруст и лязганье при манипуляциях с рычагом коробки. Некоторые автовладельцы считают, что все эти симптомы свидетельствуют о выходе из строя коробки передач.

Для чего нужна кулиса КПП

На самом деле, чаще всего КПП находится в исправном состоянии, но может выйти из строя кулиса.

Можно заменить узел на новый, а можно обойтись грамотной регулировкой кулисы. Регулировка этого элемента поможет устранить неполадки, и убедиться в том, что проблема связана именно с кулисой КПП. Бывает так, что автовладелец начинает просто менять один узел за другим, не разобравшись в проблеме, тратя при этом деньги и время безрезультатно.

Сама кулиса КПП предназначена для того, чтобы скорости не переключались самопроизвольно. Бывает так, что от неправильной или сбившейся регулировки вся система трансмиссии начинает работать некорректно и может даже выйти из строя. Поэтому нужно уметь делать регулировку кулисы КПП своими руками, тем более что эта процедура не представляет собой ничего сложного.

Когда кулиса нуждается в регулировке?

Устройство механизма переключения передач.

Процедуру регулировки кулисы КПП рекомендуется проводить в следующих случаях:

1. После того, как будет произведена замена или снятие КПП на автомобиле.
2. При ослаблении хомутов фиксации.
3. Если менялся карданчик.
4. Если кулиса начинает проворачиваться на своём шарнире.

Хотя визуально может казаться, что кулиса находится на своём месте, даже минимальное смещение кулисы может привести к некорректной работе коробки переключения передач. Бывает так, что достаточно подтянуть кулису к карданчику на 1 мм, после чего все функции КПП восстановятся.

Подготовка к регулировке кулисы

На старом автомобиле лучше заранее смазать проникающим составом узел крепления кулисы.

Перед началом работ по регулировке, нужно подготовить место и произвести следующие подготовительные мероприятия:

1. Машину требуется поставить на яму.
2. Ручной тормоз нужно затянуть до упора.
3. В обязательном порядке требуется установить противооткатные упоры.

Для более быстрого и качественного процесса регулировки, все работы лучше выполнять с помощником. Сам процесс может происходить несколькими способами.

Первый способ регулировки

Для регулировки нужно ослабить хомут, соединяющий привод кулисы с карданчиком.

Данный способ самый простой. В этом случае кулиса КПП регулируется по задней скорости. В первую очередь нужно ослабить хомут, после чего включается задняя скорость. Потом нужно расположить рычаг в нужном для вас положении. После этого хомут затягивается, и проверяется работа всего механизма.

Если с первого раза не получиться, нужно прислушиваться к стукам и трескам при переключении. Они должны либо уменьшиться, либо увеличиться. В соответствии с этим, нужно располагать рычаг в нужном направлении. Если все манипуляции не приводят к желаемому эффекту, нужно прибегнуть к другому способу регулировки.

Второй способ регулировки

Рычаг переключения передач должен упираться в стопорную пластину (на фото она из светлого пластика).

Этим способом пользуются в том случае, если первый не привёл к нужным результатам. При его использовании можно более чётко расположить рычаг КПП. Этот способ заключается в следующем:

1. Рычаг КПП переключается на первую скорость.
2. Хомут кулисы полностью ослабляется.
3. Далее нужно поворачивать привод самой кулисы против часовой стрелки до тех пор, пока рычаг не упрётся в стопор задней скорости.
4. Хомут кулисы затягивается.

   Затягиваем гайку крепления хомута, исключая сдвиг тяги в процессе эксплуатации.

5. Проверяется работа КПП.

Бывает так, что у некоторых автомобилей ВАЗ-2110 нет пластикового фиксатора ограничителя, поэтому регулировка в этом случае проводится не на первой передаче, а на «нейтралке».

Третий способ регулировки

Этот способ довольно сложный, так как предполагает расчёт глубины выноса кулисы КПП на кардан. За счёт этого можно точно рассчитать и отрегулировать положение рычага в нейтральном положении. Бывает так, что при недостаточно точном расчёте, всем манипуляции приводят лишь к появлению дребезжания при переключении передач.

Если регулировка любым из вышеперечисленных способов не приводит к желаемым результатам, возможно несколько вариантов решения проблемы:

1. Сделать диагностику на СТО, чтобы убедиться в том, что проблема именно в кулисе КПП.
2. Можно заменить кулису КПП.
3. Можно обратиться к специалистам, которые отрегулируют кулису самостоятельно.

Почему регулировка не помогает?

Бывает что, несмотря на регулировки, кулиса всё равно дребезжит.

Эту проблему можно решить, установив специальную пружину на кулису. Она будет удерживать рычаг, устраняя дребезжание.

о том, как навсегда избавиться от дребезга рычага КПП

Доработка, регулировка короткоходной кулисы КПП и замена втулки кулисы в Ладе Приора

статьи:

0:37

1. Доработка короткоходной кулисы Лады Приора

0:126

2. Регулировка кулисы нового образца в Ладе Приора

0:228

3. Замена втулки кулисы КПП в Ладе Приора

0:312

1. Доработка короткоходной кулисы Лады Приора

Была куплена короткоходная кулиса Тюнинг-Авто и карданчик из рулевого вала «классики». Перед установкой решил доработать кулису, заменив плюшевые пластиковые втулки на подшипники. Под рукой оказались ступичные подшипники вот от этой машины:

0:850 1:1355

Kyosho Inferno

1:1373

Размер подшипников- 8х16х5 мм, маркировка- 688ZZ. Так как подшипники однорядные, а действовать на них будут в том числе и боковые нагрузки, было решено взять 4 подшипника. Они все помещаются по длине внутри втулки рычага, еще и место остается. Далее при помощи дремелей была немного расточена изнутри втулка рычага:

1:1940 2:2445

Dremel Stylus

2:16 3:521

Dremel 400 Digital

3:543 4:1048

Подшипники сидят хорошо

4:1096

Вместо штатного болта был взят болт с удлиненной частью без резьбы- длина этой части как раз соответствует расстоянию между «рогами» кулисы. Затем при помощи Дремеля резьбовая часть болта была укорочена, чтобы ничего лишнего не торчало, из штатной металлической втулки вырезана небольшая втулочка для установки между двумя средними подшипниками- такого размера, чтобы получившийся пакет из подшипников и втулки был на полмиллиметра меньше высоты втулки рычага.

С краев дистанционной втулки снял фаску для того, чтобы втулка не касалась внешних обойм подшипников. Взял две большие текстолитовые шайбы толщиной миллиметра полтора-два, рассверлил в них отверстия до 8 мм, из фторопласта толщиной 0.5 мм вырезал 4 шайбы- две по размеру текстолитовых шайб и две- по размеру втулки рычага.

Также подобрал пару тонких небольших шайб для того, чтобы внешние обоймы внешних подшипников не терлись фторопластовые шайбы меньшего диаметра:

4:27995:504

Полный набор

5:531

Подшипники были заполнены новой смазкой (при помощи ступиц от машинки у меня получается это делать без снятия металлического пыльника), после чего конструкция была собрана в следующем порядке (внутри вилки кулисы): большая фторопластовая- текстолитовая- малая фторопластовая шайбы- мелкая металлическая шайба- два подшипника- металлическая втулка- два подшипника- мелкая металлическая шайба- малая фторопластовая- текстолитовая- большая фторопластовая шайбы, в район втулки добавил еще Литола на всякий случай.

5:1475 6:1980

Готовое изделие

6:20137:504

Вид в профиль

7:532

Гайка затянута до исчезновения осевого люфта. Рычаг движется очень мягко и без малейшего люфта, я очень доволен результатом. Через 10 тыс.км пришлось немного подтянуть гайку, стягивающую весь бутерброд- видимо, детали приняли окончательное положение и все притерлось. Сейчас пробег 21 ткм, кулиса работает отлично.

7:1108

2. Регулировка кулисы нового образца в Ладе Приора

Началось все с того, что у меня протерся уже третий по счету чехол ручки КПП. Протирается он со стороны водителя при включении задней передачи. Полез я значит посмотреть, что там можно сделать. Да ничего. Решил попробовать отрегулировать кулису так, чтобы она не протирала чехол при включении задней передачи. Ничего не получилось. Зато получилось отрегулировать ее так, что передачи стали включаться — просто песня. Но обо всем по порядку.
Достал из закромов давно приобретенный для этих целей шаблон 67.7834-9527 и решил попробовать его в деле.

7:21958:504

67.7834-9527 Приспособление для регулировки положения рычага привода коробки передач авт. ВАЗ-2110.

8:677

Что ж, примерим:

8:709 9:1214

Шаблон 67.7834-9527: первая примерка.

9:1275

Делал все в одиночку. Ослабил внизу стяжной хомут, кулису выставил по шаблону и привязал веревкой к сиденью (рычаг в нейтрали).

9:1509 10:2014

Далее затягиваю стяжной хомут внизу и пробую, что получилось. А получилось не очень хорошо. Ну, не понравилось мне, как включаются передачи, а самая проблемная — вторая.

10:310 11:815

Кулиса выставлена по шаблону и включена вторая передача.

11:923

На фото видно, что между пластиковым наконечником оси рычага и накладкой кронштейна блокировки заднего хода большой зазор. При включении второй передачи я рефлекторно тяну кулису назад и прижимаю ее к себе. Я думаю, что так включают вторую практически все. Так вот, если тянуть кулису к себе, то этот зазор выбирается (ось рычага касается пластины кронштейна блокировки заднего хода), но вторая передача при этом вообще не включается: ручка КПП просто упирается в какую-то невидимую стену.

Чтобы включить вторую, нужно ручку КПП отвести немного от себя, поймать то единственно верное ее положение в пространстве. Тогда вторая включается без проблем. Но это жутко неудобно и снижает и без того невысокий комфорт переключения передач. Поэтому, я всегда регулирую кулису не по задней передаче, как пишут в некоторых мурзилках и не по первой (первая передача весьма некапризная и нормально включается почти при любой регулировке), а по второй. Технология проста. Регулировку произвожу в 2 этапа. На первом включаю нейтралку и выставляю продольное положение рычага.

Просто на глазок стараюсь поставить его так, чтобы его вертикальный участок у места сопряжения с тягой КПП, был перпендикулярен плоскости днища авто. Или, опять же, по шаблону. Стяжной хомут внизу при этом ослаблен. Привязываю кучку КПП веревкой к сиденью и лезу в яму. Там делаю пометку на тяге, где должна находится граница стяжного хомута и затягиваю хомут. Теперь отвязываю ручку КПП от сиденья и включаю вторую передачу. Снова привязываю ручку КПП и лезу в яму.

Ослабляю хомут и поворачиваю тягу КПП против часовой стрелки, пока в салоне ось рычага не коснется пластины кронштейна блокировки заднего хода. При этом слежу по своей метке на тяге, чтобы стяжной хомут не переместился вдоль по тяге и не изменилось продольное положение рычага КПП. Теперь затягиваю стяжной хомут. Пробую передачи-идеально. Весь смысл в том, что при включении второй передачи, ось рычага должна скользить по пластине кронштейна блокировки заднего хода.

Только в этом случае вторая будет включаться настолько хорошо (я бы сказал комфортно), насколько это возможно. И с первой никаких проблем не будет-эта передача не такая капризная. Задняя вообще будет включаться мизинцем. А про остальные передачи и речи нет-с ними никогда не было никаких проблем.

Вот теперь переключать передачи — одно удовольствие. Но посмотрим на положение рычага КПП:

11:528012:504

Положение рычага переключения передач после его правильной регулировки.

12:642

То есть кулиса смещена в сторону водителя. Попробуем включить заднюю:

12:773 13:1278

Положение кулисы при включении задней передачи.

13:1370

Без чехла задняя включается чуть ли не мизинцем, а вот с одетым чехлом просто мрак — задняя включается с большим усилием и безжалостно рвет чехол.
Что делать? Да переходить на кулису нового образца. Все заказывал на EMEX.

13:1773 14:2278

Нам понадобятся:

14:33 15:538

Сама кулиса нового образца (рычаг). На рисунке поз.18. Код для заказа 21700170308200. Теперь понятно, почему новая кулиса имеет такую кривизну?

15:785 16:1290

Рукоятка. На рисунке поз.2 Код для заказа 21700170308800

16:1382 17:1887

Накладка рукоятки рычага переключения передач. На рисунке поз.1 Код для заказа: 21700170312400

17:205018:504

Ось рычага. На рисунке поз.19 Код для заказа: 21700170321900. С этой осью связаны кое-какие нюансы, но об этом ниже.

18:699 19:1204

Детали, обозначенные на рисунке как поз. 4 и 5 (втулки шарнира и шайбы упорные). На EMEX их нет, потому покупал на авторынке. С ними в комплекте уже идет втулка дистанционная, обозначенная на рисунке, как поз.3 Но я этого не знал и заказал ее отдельно.

19:1651 20:2156

Втулка дистанционная оси рычага. На рисунке поз.3 Код для заказа 11180170322701. Оказалась лишней.

20:168

Сначала разбираем и удаляем старую кулису. Для удобства выдернул шарнир из обоймы (просто сильно дернул его вверх-я всегда так делаю).

20:416 21:921

С выдернутым из обоймы шарниром легче вытащить ось рычага и открутить злополучный винт, которым она крепится к тяге КПП.

21:1145

Далее собираем новую кулису согласно рисунка. Там все интуитивно понятно. Но настало время упомянуть о нюансах, связанных с осью рычага.
С виду оси рычага старого образца и нового практически одинаковые, не считая того, что ось нового образца немного короче.

21:1621 22:2126

Ось рычага старого образца (вверху) и нового (внизу).

22:97

Но если присмотреться, то становится видно, что на оси нового образца в том месте, где на старой отверстие под винт, имеется выступ в том месте, где ось прижимается к тяге КПП. А при более детально рассмотрении становится понятно, что отверстия под винт в нем вообще нет.

22:590 23:1095

Ось рычага нового образца.

23:1147

Таким образом, ось рычага нового образца удерживается от проворачивания при помощи выступа, который вставляется в соответствующее отверстие в тяге привода КПП. Но этот выступ больше по диаметру, чем отверстие с резьбой под крепежный винт в тяге привода КПП старого образца. Выход: спилить этот выступ, просверлить отверстие под винт и закрепить ось рычага нового образца точно также, как крепится ось рычага старого образца — при помощи винта.

Либо снять тягу привода КПП и рассверлить отверстие с резьбой под крепежный винт под выступ оси нового образца (диаметр не подскажу). Либо заказать тягу привода КПП нового образца (код для заказа 21100-1703138-10. Самый мутный вариант, ибо раз уж тягу привода КПП все-равно снимать, то проще уж просто рассверлить отверстие в старой тяге. Дешево и сердито). Я выбрал первый вариант, потому что когда я устанавливал новую кулису, то у меня не было ямы под рукой и снять тягу привода КПП не представлялось возможным.

Потому просто отпилил выступ и просверлил отверстие под винт в оси рычага. Короче, сделал из оси рычага нового образца ось рычага образца старого.

Где-то читал, что рукоятка КПП на кулисе нового образца крепится к самому рычагу при помощи какого-то винта сверху под накладкой. Может так реализовано на грантах и калинах? Не знаю, но на приоре никакого винта нет.

23:354224:504

В рычаге сверху нет никаких отверстий. Потому рукоятка просто одевается сверху, постукивая ладонью.

24:691

Хотя, какое-то отверстие в самой рукоятке есть:

24:780 25:1285

Теперь, когда новая кулиса установлена, включаем заднюю передачу:

25:1409 26:1914

Кулиса нового образца никогда не протрет чехол при включении задней передачи.

26:206127:504

Новая кулиса.

27:532

Но после установки новой кулисы, передачи снова ушли. Первая стала на месте задней, заднюю вообще не включить. Вторую тоже. Кулису нового образца, как я уже упоминал, устанавливал без ямы на работе. Официальный дилер ничем не помог и гарантий не давал, что все будет работать после их ремонта. В итоге заехал на авторынок в «арасервис». За 600 рублей и 5 минут времени мне подрегулировали кулису. Появилась вторая передача и задняя. До совершенства далеко, конечно, но ехать можно.

Я пытался объяснить свою методику регулировки по второй передаче, но столкнувшись с полным непониманием махнул рукой. Решил, что приеду домой и там уже сам все подрегулирую, как надо. Поэтому приехав домой регулировку кулисы пришлось повторить по методике, описанной выше, то есть по второй передаче. После регулировки скорости стали включаться настолько хорошо, насколько они вообще могут включаться на данной коробке. Есть определенные проблемы со второй передачей на ходу. Причем не всегда, а временами. Вторая на холодную включается плохо, после прогрева вроде нормально.

В общем, она уже давненько о себе напоминает. Но здесь дело по ходу в синхроне, а не в механизме выбора.

Рукоятка новой кулисы сидит ниже, чем моя предыдущая кулиса с ручкой Sahler. За счет этого новая смотрится аккуратней. От Sahler я оставил только хромированную рамку чехла. Смотрится уж очень прикольно.

27:3004

3. Замена втулки кулисы КПП в Ладе Приора

27:78

Еду вчера на работу, щелчок и рычаг КПП стал жутко болтаться.
Вскрываю.

27:211 28:716

Втулка треснула

28:749 29:1254 30:1759

Старая втулка и новая

30:1802 31:2307

Каталожный номер втулки 21100-1703041-00 — 5р штука

31:85

Смазываем втулку, одеваем на шаровую головку рычага. Самое противное это одеть стопорное кольцо.

31:266 32:771

Включаем заднюю передачу

32:821

Включаем заднюю передачу, рычаг с втулкой утоплен, две отвертки в руки, немного сноровки и дело в шляпе

32:1012 33:1517

Готов

33:1531

Проверяем четкость включения передач. Все хорошо

33:1659

33:1696

33:1743

статьи: 1. Устройство сцепления Лады 2. Регулировка сцепления Лады Приора

3. Замена сцепления в Ладе

34:2616 1 1 1 1 1 1 1 1 1 1 0.00 [0 Голоса (ов)] 53044

короткоходная кулиса

меню раздела лады приоры

LADA PRIORA с двигателем 1,8
LADA PRIORA 1,8 – флагманская модель Лады АВТОВАЗ, с повышенными характеристиками мощности и динамики. Главное достои…

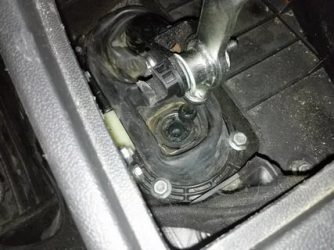

Как отрегулировать кулису на приоре

Кулиса коробки передач автомобиля выполняет функцию блокировки самопроизвольного изменения передаточного числа. Очень важно, чтобы данная составляющая трансмиссии была четко отрегулирована, ведь от этого зависит состояние КПП в целом. При точно настроенной кулисе переключение передач будет происходить своевременно, четко и при правильном положении ручки. Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки.

Кулиса коробки передач автомобиля выполняет функцию блокировки самопроизвольного изменения передаточного числа. Очень важно, чтобы данная составляющая трансмиссии была четко отрегулирована, ведь от этого зависит состояние КПП в целом. При точно настроенной кулисе переключение передач будет происходить своевременно, четко и при правильном положении ручки. Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки.

Регулировка кулисы на ВАЗ-2110, как и на другом автомобиле, процедура достаточно простая, которая не отнимет слишком много времени. В первую очередь, вам нужно загнать автомобиль на эстакаду или подвести его к яме. Второй вариант предпочтителен, да и более распространен: яма найдется в гараже каждого автолюбителя.

Для того, чтобы машина была четко зафиксирована, не болталась и не отъезжала, нужно выставить противооткатные упоры. Регулировка кулисы может быть сделана тремя методами: при включенной первой передаче, на нейтральной передаче и, наконец, при включенном заднем ходу.

Наиболее простым способом является регулировка на задней передаче.

Вначале ослабляется хомут, а затем включается рычаг в положение R.

Далее необходимо выставить ручку КПП в удобное и правильное положение. После этого хомут затягивается, а работа кулисы проверяется повторным включением задней передачи. Если ручка продолжает болтаться, можно повторить процедуру или воспользоваться следующим методом.

Регулировка кулисы на ВАЗ 2110 на первой передаче

Включается рычаг коробки передач в положение «1». Как и в предыдущем случае, нужно ослабить хомут кулисы, чтобы дать свободный ход для регулировки.

Регулировка кулисы осуществляется поворотами привода до упора в стопорный фиксатор. Поворачивать нужно против часовой стрелки. Как только привод зафиксировался у стопора задней передачи, хомут затягивается до упора. Если кулиса зафиксирована, передачи будут включаться более точно, а ручка перестанет ходить из стороны в сторону.

На нейтральной передаче

Если пластмассовый разграничитель задней передачи отсутствует и, соответственно, упора при повороте привода не достичь, то регулировка кулисы на ВАЗ-2110 проводится на нейтральной передаче.
Для регулировки также понадобится ослабить и затянуть хомут кулисы. Однако, чтобы правильно все сделать, потребуется определить глубину выноса кулисы на кардан.

При правильном расчете глубины выноса удастся наладить работу рычага и устранить дребезжание. И, последний совет: работу лучше проводить с напарником — легче будет как фиксировать, так и проверять кулису. Это были основные рекомендации по регулировке кулисы на ВАЗ-2110.

Если никакого положительного результата добиться не получается, то потребуется либо профессиональная помощь или же полная замена кулисы.

Самостоятельная регулировка кулисы на ВАЗ 2110. Регулировка кулисы КПП своими руками

Кулиса коробки передач, как и все в автомобиле требует ухода и своевременной регулировки. Разрегулировавшаяся кулиса КПП может стать причиной неприятных ощущений во время движения. Например, может возникнуть дребезг ручки передач, включение скоростей может стать неточным, скорости могут «выбивать» время от времени, а сам рычаг может начать «люфтить».

Чтобы избавиться от всего этого, необходимо произвести несложную процедуру регулировки кулисы КПП, тем более, что регулировка кулисы отнимет у вас не более получаса времени.

Кулиса коробки переключения передач необходима для того чтобы не допустить произвольное включение скоростей из-за одновременного передвижения ползунов. Нередко от некорректно отрегулированной кулисы страдает вся трансмиссия, в результате вам грозит неисправность всей КПП. В наших предыдущих статьях мы уже неоднократно говорили об этой детали, например, в статье: О том как установить короткоходную кулису на Лада Приора. а также в статье: Установка короткоходной кулисы на ВАЗ 2109. Кроме того, вопрос включения передач и КПП затронут в этой статье .

Регулировка кулисы КПП предусматривает наличие помощника, в таком случае результат, да и сама работа, будут более качественными. Регулировать кулису модно несколькими способами, ниже мы расскажем о каждом из них более подробно.

Как отрегулировать кулису на ВАЗ 2110 своими руками

Перед тем как отрегулировать кулису КПП необходимо выполнить ряд подготовительных работ:

1. Загоните авто на яму.
2. Затяните ручник и установите противооткатные упоры.

Способ №1 — регулировка кулисы по задней скорости

1. Ослабьте хомут.
2. Включите заднюю скорость и расположите рычаг так как вы хотели бы его видеть в этом положении.
3. Затем затяните хомут и проверьте как работает кулиса, устраивает ли вас нынешнее положение рычага и работа кулисы.

Способ №2 — регулировка кулисы по первой скорости

Этот метод используют, как правило, тогда, когда первый способ не дал результата.

1. Включите первую скорость.
2. Ослабьте хомут кулисы.
3. Проворачивайте привод кулисы против часовой стрелки до тех пор, пока рычаг КПП не начнет упираться в пластиковый стопор задней скорости.
4. Затяните хомут, и проверьте как все работает.

Способ №3 — регулировка кулисы на «нейтралке»

Если у вас отсутствует пластиковый фиксатор ограничитель, регулировка делается по нейтральной передаче.

Чтобы отрегулировать нейтральное положение рычага переключения передач, необходимо точно рассчитать глубину выноса кулисы вашей КПП на кардан автомобиля ВАЗ 2110. Иногда подобные манипуляции заканчиваются появлением раздражающего дребезга рычага.

Если регулировка кулисы ни к чему не привела и с переключением по-прежнему беда — замените кулису полностью или попросите помощи у специалистов.

Будем благодарны, если Вы поделитесь этой статьей в соц. сетях

• Рулевое управление
• Двигатель
• Подвеска
• Электрооборудование
• Тюнинг
• Тормозная система
• Трансмиссия

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• публикации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Регулировка и установка короткоходной кулисы на Приоре

Тюнинг – это не всегда установка нового обвеса или укорачивание пружин Приоры. Иногда модернизация способствует повышению комфорта в управлении автомобилем. Отличным примером будет короткоходная кулиса. Владельцы ВАЗ знают «особенности» рычага переключения передач (РПП), который не так просто направить на нужную передачу. Короткоходная кулиса на Приору решает эту проблему, ну а мы расскажем, как поставить ее на Приору и правильно отрегулировать.

Инструкции в нашем материале актуальны и для автомобилистов, которые хотят узнать, как проводится ремонт и замена обычной кулисы. В инструкции подробно описывается процесс демонтажа и регулировки, который проводится для заводской детали точно по такому же принципу.

Принцип работы

Изучите схему ниже, чтобы понять, как работает короткоходная кулиса. Рычаг установлен в нейтральном положении, здесь он обозначен точками «O» и «F». Чтобы запустить передачу, необходимо передвинуть тягу – она соединится с РПП в точке «B» – в точке «A». После этого ручка перейдет в точку «E». Ремонт и последующая замена проводятся для того, чтобы сократить расстояние.

Сделать это можно в том случае, если рычаг удлинится до точки «H». Такой ход увеличит расстояние. На схеме «A» и «B» станут точками «C» и «D». Замена штатной кулисы на короткоходную позволяет сократить движение ручки. С теорией мы разобрались, теперь можно начинать ремонт.

Замена кулисы КПП

Для начала стоит определиться, будете ли вы покупать готовую короткоходную деталь или сделаете ее самостоятельно. Для водителей Лада Приора, которые не занимались модернизацией компонентов, мы рекомендуем выбрать первый вариант. Инструкция будет проводиться с учетом доработок.

Для работы нам понадобятся:

• Две металлические пластины.
• Карданчик от Калины.
• Сварочный аппарат.
• Набор ключей, в том числе и накидных.
• Болгарка с отрезным кругом, в качестве альтернативы можно использовать ножовку по металлу.

Пошаговая инструкция

1. Начинается ремонт и замена со снятия декоративного чехла с рычага КПП. Набалдашник может не поддаваться, но он ни чем не закреплен, поэтому просто сильно потяните на себя;

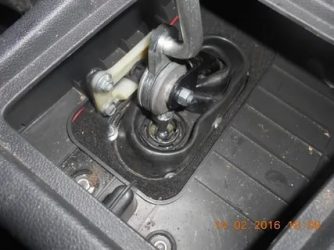

После снятия чехла можно начинать демонтаж рычаг

Следующий шаг – демонтаж тяги рычага КПП. С помощью 13-го ключа необходимо ослабить хомут и освободить шарик блокировки запуска задней передачи. Снимать шарик следует в первую очередь. Снимаем стопорное кольцо. Нельзя тянуть рычаг КПП вверх, сначала разберитесь с шариком;

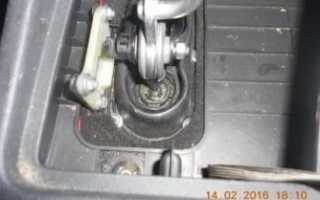

Достаем из пластикового корпуса шарик, пружину и рычаг одновременно

Пружина, стопорное кольцо и шарик вмонтированы в корпус из пластика – достаньте все элементы одновременно. Рычаг с тягой необходимо доставать одновременно. Чтобы работать было удобнее, можно разъединить тягу и рычаг КПП.

Продолжаем ремонт и переходим к карданчику. С левой стороны есть фиксаторы, добраться до них можно после снятия чехла;

Теперь мы можем сравнить обе детали, как видите, «калиновский» кардан длиннее. Вам необходимо укоротить компонент от Калины, учитывая тип новой кулисы. Укорачивать карданчик необходимо на 10-20 мм;

Когда регулировка карданчика завершена, его можно установить в штатное место. Тщательно смажьте его изнутри литолом и вкрутите. Конусообразный болт входит легко, поэтому не перетяните его. Тяга устанавливается через салон Лада Приора. Работу будет проще выполнить с напарником: один протягивает тягу, а второй держит ее за резинку внутри автомобиля;

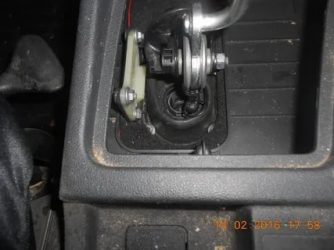

Протягиваем кулису через салон Приоры

1. На шток необходимо установить тягу и собрать узел задней передачи, шарик рекомендуется смазать;
2. Далее идет регулировка КПП – надежно установите его и проверьте, как он перемещается между передачами. Фиксируем тягу с помощью хомута;

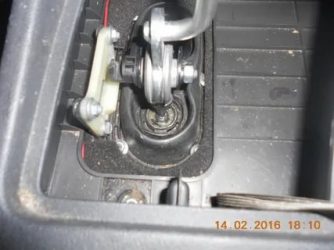

Устанавливаем рычаг, затем его нужно отрегулировать

Из-за установки внештатной кулисы механизм задней передачи может не совпадать с пластиной, поэтому ему требуется повторная регулировка;

Демонтируйте пластину и выставите зацеп. В пластине вы увидите вырез – к нему должна цепляться деталь узла задней передачи. Регулировка может быть выполнена с помощью напильника, главное, не переборщить;

Готово, замена и ремонт завершены, осталось поставить чехол.

Как сделать регулировку кулисы на ВАЗ 2110 своими руками

Часто неопытные владельцы автомобилей принимают неполадки с кулисой за выход из строя коробки передач. Не стоит паниковать раньше времени, важно правильно диагностировать неполадку, если причиной неполадки стала кулиса, проблему можно устранить самостоятельно.

Опыт обслуживания ВАЗ 2110 позволяет утверждать, что неполадки кулисы требуют замены или капитального ремонта детали в крайних случаях. Чаще всего ситуацию спасает обычная регулировка.

Пугаться не стоит, когда выясняется неизбежность ремонтных работ, замены, настройки детали автомобиля. Регулировка кулисы ВАЗ своими руками под силу практически каждому автовладельцу.

Симптомы неисправности кулисы

Есть определенные признаки, указывающие на то, что пришла в негодность именно кулиса КПП, а не сама раздаточная коробка.

Наиболее часто встречающиеся признаки:

• Включая/выключая первую передачу, автомобилист испытывает сложности, ручка коробки переводится в желаемое положение затруднительно;
• Первая передача приводится правильно, но спустя время после этого самостоятельно устанавливается задняя передача;
• Выбор любой скорости проходит в нормальном режиме, но первую и пятую включить затруднительно, рычаг не слушается.

Как только во время управления автомобилем были отмечены перечисленные признаки, даже один из них, необходимо обратиться в сервис для устранения неполадки. В том случае, когда опыт и желание позволяют, поломку можно устранить самостоятельно.

Самые часто встречающиеся симптомы выхода кулисы из строя и возможная причина:

• Ясно ощущается люфт рычага КПП: причиной мог стать физический износ кулисы, проблема можно решить, полностью заменив деталь.
• Кулиса коробки звенит, когда происходит переключение скоростей: иногда звук указывает на некачественно выполненный ремонт или заводской дефект сборки.
• Скорости переключаются с большим усилием: это исправит регулировка кулисы ВАЗ 2110, если проблема не устранилась, потребуется заменить элемент.
• При включении первой, рычаг перестраивается на заднюю передачу: причина именно в кулисе КПП, требуется обязательная замена. Ситуацию может исправить ремкомплект, но это зависит от тяжести повреждения или выявленного износа элементов узла.
• При работающем двигателе на ручку переключения скоростей передается сильная вибрация: требуется проверка шарниров, причиной мог стать люфт.

Регулировка кулисы. Последовательность процедуры

На ВАЗ 2110 регулировка кулисы поддается ремонту в условиях обычного гаража, потребуется только запастись терпением, свободным временем и участием неравнодушного товарища.

Как отрегулировать кулису ВАЗ 2110, если признаки неисправности только начали проявляться:

• Необходимо установить рычаг коробки на первую передачу. Сделать это будет трудно, но выполнить надо;
• Автомобиль удобнее всего осматривать на подъемном механизме, который даст доступ под автомобиль. Необходима фиксация ручником, стопорящими предметами, установленными под колеса;
• Коробка должна остаться включенной на первую передачу;
• Открыть подкапотное пространство, постараться найти хомут, который сдерживает кулису. Чтобы это проделать, надо подобраться к раздаточной коробке и снизить давление хомута;
• Как только хомут ослаблен, выполнить следующий этап регулировки — рычаг переключения передач перевести влево максимально, на сколько возможно. Делать это надо без рывков, при хаотичном движении кулиса соскочит;
• При положении рычага коробки в максимально левом положении, затянуть хомут;
• Часто достаточно сдвинуть кулису по отношению к карданчику на считанные миллиметры.

Регулируя кулисы, есть возможность оценить степень износа карданчика, его лучше заменить, если замечен сильный износ.

Доработка кулисы ваз 2110

Собственники автомобилей отечественного производства не редко задаются вопросом возможности улучшения работы КПП, выполнив установку короткоходной вместо штатной, установленной при сборке, кулисы.

Короткоходная кулиса – результат гаражного тюнинга ВАЗ. Замена позволяет улучшить эффективность работы коробки, включение передач осуществляется в более четком режиме, а делать эту замену или нет – выбор владельца авто.

Изменение типа кулисы не требует демонтажа штатной детали. Замена производится в описанной ниже последовательности:

• С внешней стороны разобрать шаровую опору;
• Металлическое кольцо опоры аккуратно разжимается, пластиковые лапки раздвигаются;
• Выкатывается шар опоры;
• Тяга отключить от опоры, затем к ней, к тяге, приварить фрагмент трубки, прочный металлический кусок;
• При выполнении регулировки необходимо поднять шарнир с крючком, это позволит предотвратить включение не той скорости, которая выбиралась.

Подробнее процесс можно посмотреть на видео:

Изменение типа кулисы коробки спровоцирует более жесткое переключение скоростей в последствие, но оно станет и более четким.

Технологические особенности длинноходной и короткоходной кулисы, а также их достоинства и недостатки:

Короткоходная	Длинноходная
Достоинства	Недостатки	Достоинства	Недостатки
Путь рычага для переключения Передачи сокращается	Усилие, требуемое для переключения передачи выше	Усилие для переключения передач минимально	Путь рычага для переключения передачи значительно длиннее
Передачи включаются более точно и предсказуемо, особенно в паре с карданчиком от Калины	Более быстрая время выхода из строя синхронизаторов	Ресурс КПП выше	Время переключения выше
Применяется в автоспорте	Требуется изготовление или покупка	Устанавливается на автомобиль с завода
Снижается время переключения передач

Ремонт кулисы

В том случае, когда планируется регулировка кулисы ВАЗ 2110 своими руками, полностью заменить или отремонтировать, потребуется полностью разобрать узел.

Делается это так:

• С рычага переключения удаляется кожух;
• Автомобиль устанавливается на возвышенность или поднимается на домкрат;
• Демонтируется передняя консоль;
• Снимается кулиса, в ВАЗ 2110 она крепится 6 болтами;
• Разбирая узел, оценивать износ каждого элемента;
• Обзор опоры, карданчика и сальника можно получить, при аккуратном отгибании пыльника.

Визуально оценив все детали узла, можно принимать решение о ходе и последовательности ремонтных действий.

• Для ремонта, регулировки кулисы достаточно только ремкомплекта;
• Деформированная втулка требует обязательной замены;
• Здраво оценить степень износа отверстия оси рычага;
• Если обнаружится люфт карданчика, потребуется полностью заменить кулису;
• Во многих случаях посторонние звуки спровоцированы подушкой кулисы, ее замена не составит труда даже начинающему автолюбителю.

Замена сальников кулисы

Ничто так не расстраивает владельца автомобиля, как следы масла под днищем вовремя стоянки. Причиной такого проявления может быть пришедший в негодность масляный фильтр или неисправность сальника.

Выполняя установку нового сальника, можно увидеть и дать оценку состоянию подушки кулисы, карданчика и пыльника.

Перед началом разбора всех узлов автомобиля, требуется выяснить причину подтекания масляной смеси. Если причина не в фильтре масла, требуется убедиться в исправности сальника. Для этого автомобиль устанавливается на возвышение или подъемник. Если работы замены и установки нового сальника будут выполняться впервые, очень поможет предварительный просмотр видео на эту тему.

• Забравшись под автомобиль, произвести визуальную оценку пыльника. При утечке масла через сальник, пыльник это выдаст, на нем будут следы подтеков масла;
• Отогнув пыльник, надо подобраться к карданчику. Отсоединение карданчика откроет путь к манжете;
• Последовательность снятия карданчика строго от рычага к кулисе, обратный порядок запрещен;
• После демонтажа карданчика открывается доступ к сальнику;
• Для снятия манжеты потребуется крючок и шип;
• Пришедший в негодность сальник заменяется на новый. Гуру гаражного ремонта в качестве вспомогательного инструмента для этого применяют крышку от пластиковой бутылки;
• После установки нового сальника производится обратная сборка узла. При этом обязательно проверяется состояние каждого элемента на предмет износа, в случае необходимости, деталь так же заменяется.
