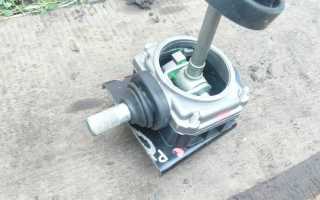

Кулиса ВАЗ 2109 — ключевой элемент трансмиссии, отвечающий за переключение передач и комфорт управления автомобилем. В статье рассмотрим два типа кулис: длинноходную и короткоходную, их достоинства и недостатки, а также алгоритм самостоятельной замены. Эта информация будет полезна владельцам ВАЗ 2109, стремящимся улучшить характеристики своего автомобиля, и автолюбителям, желающим выполнить ремонт самостоятельно.
Переключение передач на ВАЗ 2109
На автомобиле «девятка» установлена пятиступенчатая механическая коробка передач (КПП). Связь между рычагом управления и механизмом переключения передач осуществляется исключительно механическим способом. Для этого используется стальной стержень, нижний конец которого крепится на шаровой опоре в корпусе механизма, а верхний оснащён удобным для руки водителя набалдашником. Этот рычаг, хотя и не совсем правильно, в народе называют «кулисой».
В классической кулисе рычаги соединяются с помощью ползуна, который может двигаться вдоль неё. Особенно эффектно это выглядит в приводе ведущих колёс магистрального паровоза. В автомобильной кулисе элементы имеют некоторую свободу и соединены шарниром, однако точка соединения не может перемещаться вдоль кулисы. Тем не менее, это название прижилось.
Рычаг переключения передач «девятки» обладает двумя степенями свободы, каждая из которых имеет три положения: «вперёд — нейтраль — назад» и «влево — нейтраль — вправо». Это создаёт 9 возможных положений селектора, из которых два (влево назад и вправо назад) не используются. Остальные семь соответствуют пяти передачам переднего хода, одной передаче заднего и нейтральному положению.
Стандартную кулису ВАЗ 2109 называют длинноходной, так как точка крепления тяги, ведущей к КПП, расположена довольно близко к шаровой опоре. Расстояние до точки крепления составляет примерно 4 см. При общей длине рычага с набалдашником в 30 см, чтобы переместить шток КПП всего на 2 см, рукоятку необходимо сдвинуть на 15 см. Учитывая люфты, получается очень длинноходный вариант, который нельзя настроить иначе.
В автоспорте появилась тенденция к замене кулисы с уменьшением хода. Ремонт включает в себя перенос точки крепления тяги вверх по кулисе на 5–6 см. В результате получается короткоходная кулиса для ВАЗ 2109, что уменьшает ход ручки переключения передач вдвое. Это решение многим нравится.
Кулиса от Калины также улучшает ситуацию на ВАЗ 2109.
Эксперты отмечают, что выбор между длинноходной и короткоходной кулисой для ВАЗ 2109 зависит от предпочтений водителя и стиля вождения. Длинноходная кулиса обеспечивает более плавный и комфортный процесс переключения передач, что особенно важно для городских условий и длительных поездок. Она позволяет избежать резких движений, что может быть полезно для новичков или тех, кто предпочитает спокойный стиль вождения.
С другой стороны, короткоходная кулиса предлагает более спортивное и быстрое переключение, что привлекает любителей динамичной езды. Эксперты подчеркивают, что такая кулиса позволяет быстрее реагировать на изменения в дорожной ситуации и улучшает общую управляемость автомобиля. Однако, стоит учитывать, что короткоходная кулиса может требовать большей точности и навыков от водителя. В конечном итоге, выбор зависит от индивидуальных предпочтений и целей эксплуатации автомобиля.
Сравнение короткого и длинного хода
Автолюбители характеризуют разницу вариантов как фантастическую. Ремонт решительно улучшает эргономику. Амплитуда движений ручки переключения передач уменьшается в два—три раза, но растёт усилие на её оголовке. Рост вполне приемлем, так как переключение передач происходит в ненагруженном состоянии при выжатом сцеплении и не требует прикладывания серьёзных усилий.
Некоторые специалисты считают, что увеличение плеча приводит к росту усилий на штоках КПП, к дополнительному износу КПП. Статистического подтверждения этой точки зрения пока нет. К сожалению, невозможно заказать короткоходную конфигурацию на заводе. Её установку надо производить самостоятельно на свой страх и риск. АвтоВАЗ не одобряет таких изменений конструкции «девятки».
Самостоятельная модернизация конструкции, связанная с навариванием рычагов, их удлиняет, и высота расположения ручки КПП над тоннелем увеличивается примерно на 5 см. Такая переделка требует проведения сварочных работ и привлечения опытного специалиста, для которого разрезание рычагов при помощи болгарки, наставка трубой и полосой соответствующего сечения, а также сварка рычагов не представляет трудностей.
Читайте также:
Наставка изменяет эргономику, но за счёт уменьшения ходов ручки переключения не воспринимается как ухудшение.
| Характеристика | Длинноходная кулиса | Короткоходная кулиса |
|---|---|---|
| Длина хода рычага КПП | Большая | Малая |
| Усилие на рычаге | Меньше | Больше |
| Скорость переключения | Медленнее | Быстрее |
| Точность включения передач | Ниже | Выше |
| Комфорт вождения | Выше (меньше усталость) | Ниже (требует привыкания) |
| Спортивное применение | Нежелательно | Рекомендуется |
| Повседневное использование | Оптимально для большинства | На любителя, для активной езды |
| Износ синхронизаторов | Меньше | Больше (при агрессивном переключении) |
| Ощущения от вождения | Более «расслабленные» | Более «спортивные», «четкие» |
Интересные факты
Вот несколько интересных фактов о длинноходной и короткоходной кулисах на ВАЗ 2109:
-
Разница в передаточных отношениях: Длинноходная кулиса обеспечивает более плавный и комфортный процесс переключения передач, что особенно важно для городских условий. Короткоходная кулиса, в свою очередь, позволяет быстрее переключать передачи, что может быть полезно для спортивной езды и активного вождения.
-
Совместимость с другими моделями: Кулисы от ВАЗ 2109 могут быть совместимы с другими моделями ВАЗ, такими как ВАЗ 2108 и ВАЗ 2110. Это позволяет владельцам автомобилей легко модифицировать свои машины, выбирая между длинноходной и короткоходной кулисами в зависимости от своих предпочтений.
-
Тюнинг и кастомизация: Короткоходные кулисы часто используются в тюнинге автомобилей для улучшения отзывчивости и спортивных характеристик. Многие автолюбители устанавливают их для достижения более «спортивного» ощущения от вождения, что делает эту деталь популярной среди энтузиастов.
Замена кулисы на короткоходную
Короткоходную кулису можно приобрести в автомагазине или на авторынке. Определить её от стандартной модели достаточно просто. Для этого нужно измерить расстояние от шаровой опоры до шарнира, который соединяется с тягой, ведущей к исполнительным механизмам коробки передач. У стандартного длинноходного устройства это расстояние составляет примерно 4 см, тогда как у короткоходного — около 10 см.
Короткоходная кулиса для ВАЗ 2109 устанавливается своими руками без особых трудностей.
| Этапы | Действия |
| Начните демонтаж с отворачивания пяти болтов, которые крепят механизм переключения передач со стороны салона. | Открутите хомут, фиксирующий тягу, ведущую к исполнительному устройству коробки передач. Аккуратно вынимайте агрегат в сторону салона. Проверьте, не повреждён ли сальник кулисы. Если он повреждён, потребуется его замена. |
| Обычно замена механизма на короткоходный сопровождается заменой карданчика на аналогичный механизм от Лады Калины. | Это связано с известными конструктивными недостатками штатного карданчика. Замена уменьшает люфты в агрегате и улучшает эргономику за счёт установки нового узла. Лучше всего заменить кардан вместе с пыльником, так как он не совместим со штатным. |
Порядок замены кардана:
- После отсоединения хомута, крепящего кардан к тяге привода исполнительного устройства, снимите пыльник.
- Открутите фиксирующий болт, который находится на кардане.
- Несколькими лёгкими ударами среднего молотка сбейте кардан кулисы с вала.
- Установите новый пыльник и наденьте кардан от Калины.
Параллельно со сборкой механизма привода переключения передач необходимо провести регулировку кулисы ВАЗ 2109. Вам понадобится помощь друга. Перед тем как отрегулировать механизм, предложите помощнику занять место в салоне «девятки». Установив ручку переключения передач в центральное нейтральное положение и аккуратно отведя её вправо, помощник должен дождаться, пока вы затянете фиксирующий болт и хомут. Важно настроить правильность включения передач и окончательно затянуть пять фиксирующих болтов механизма из салона.
После завершения всех работ, садитесь за руль. Чётким и коротким движением включайте первую передачу.
Преимущества и недостатки каждой кулисы
При выборе между длинноходной и короткоходной кулисой для автомобиля ВАЗ 2109, важно учитывать как преимущества, так и недостатки каждой из них. Эти характеристики могут существенно повлиять на качество управления автомобилем и общее впечатление от вождения.
-
Читайте также:
Длинноходная кулиса
Длинноходная кулиса обеспечивает более длинный ход рычага переключения передач, что может быть полезно для водителей, предпочитающих плавные и размеренные переключения. Основные преимущества длинноходной кулисы включают:
- Удобство в использовании: Длинноходная кулиса позволяет легче находить нужную передачу, особенно для новичков, так как движение рычага более интуитивно понятное.
- Меньшая вероятность ошибок: Благодаря большему ходу, вероятность случайного переключения на неправильную передачу снижается, что особенно важно в условиях городского движения.
- Комфорт при длительных поездках: Для водителей, которые часто совершают длительные поездки, длинноходная кулиса может быть более комфортной, так как требует меньшего усилия для переключения.
Однако у длинноходной кулисы есть и недостатки:
- Меньшая спортивность: Для любителей динамичного вождения длинноходная кулиса может показаться менее привлекательной, так как переключения происходят медленнее.
- Задержка в переключении: Более длинный ход может привести к задержкам при переключении, что не всегда удобно в условиях активного движения.
Короткоходная кулиса
Короткоходная кулиса, в свою очередь, предлагает более короткий и резкий ход рычага, что может быть предпочтительным для спортивного вождения. Преимущества короткоходной кулисы включают:
- Быстрота переключения: Короткоходная кулиса позволяет быстрее переключать передачи, что может быть критически важным в условиях гонок или активного вождения.
- Спортивные ощущения: Для автолюбителей, ценящих спортивный стиль вождения, короткоходная кулиса предоставляет более яркие ощущения от управления автомобилем.
- Компактность: Короткоходные кулисы часто имеют более компактную конструкцию, что может положительно сказаться на пространстве в салоне.
Тем не менее, короткоходная кулиса также имеет свои недостатки:
- Сложность в использовании: Для неопытных водителей короткоходная кулиса может показаться сложной в управлении, так как требует большей точности при переключении.
- Вероятность ошибок: Быстрое переключение может привести к ошибкам, особенно в условиях городского движения, где требуется больше внимания.
В заключение, выбор между длинноходной и короткоходной кулисой для ВАЗ 2109 зависит от предпочтений водителя и стиля вождения. Каждая из них имеет свои уникальные преимущества и недостатки, которые стоит учитывать при принятии решения.
Вопрос-ответ
В чем отличие короткоходной кулисы от обычной?
Короткоходная кулиса на ВАЗ. Эта деталь отличается от стандартной коробки передач своими изгибами. За счет измененной геометрии переключение скоростей становится проще и быстрее, позволяя в считанные секунды ускорить автомобиль.
В чем разница между ВАЗ 2109 и ВАЗ 21093?
ВАЗ-21093 — модификация с карбюраторным двигателем 1,5 литра. ВАЗ-21096 — модификация, аналогичная ВАЗ-2109, но с правосторонним расположением рулевой колонки. ВАЗ-21093i — модификация с инжекторным двигателем 1,5 литра (опытное производство, постоянное — с апреля).
Как понять короткоходная кулиса?
Короткоходная кулиса обычно имеет более жесткие соединения и меньший люфт, что обеспечивает более точное и уверенное переключение передач. Это повышает контроль над автомобилем и дарит водителю больше уверенности в управлении. Кроме того, короткоходная кулиса может улучшить тактильные ощущения от вождения.
Советы
СОВЕТ №1
При выборе между длинноходной и короткоходной кулисой, учитывайте свои предпочтения в управлении автомобилем. Длинноходная кулиса обеспечивает более плавное переключение передач, что подходит для комфортной езды, в то время как короткоходная кулиса позволяет быстрее переключаться, что может быть полезно для спортивного стиля вождения.
-
Читайте также:
СОВЕТ №2
Перед установкой новой кулисы, внимательно изучите инструкции и рекомендации производителя. Неправильная установка может привести к проблемам с переключением передач и даже к поломке трансмиссии, поэтому лучше доверить эту работу профессионалам, если у вас нет достаточного опыта.
СОВЕТ №3
Не забывайте о регулярном обслуживании кулисы. Проверяйте состояние всех соединений и механизмов, чтобы избежать износа и обеспечить надежную работу. Своевременная смазка и замена изношенных деталей помогут продлить срок службы кулисы и улучшить качество переключения передач.
