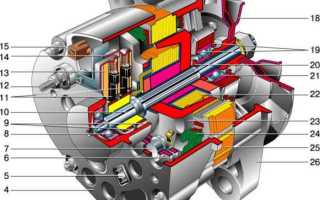

Архитектура генератора ВАЗ 2106

Генератор ВАЗ 2106, модель Г-221, обеспечивает выработку переменного тока для питания бортовых потребителей и зарядки аккумулятора. Знание конструкции и принципа работы этого устройства поможет владельцам автомобилей ВАЗ 2106 лучше ориентироваться в эксплуатации и выявлять неисправности. В статье рассмотрим архитектуру генератора, его основные компоненты и функции, что будет полезно автолюбителям и специалистам в области автомобильной электроники.

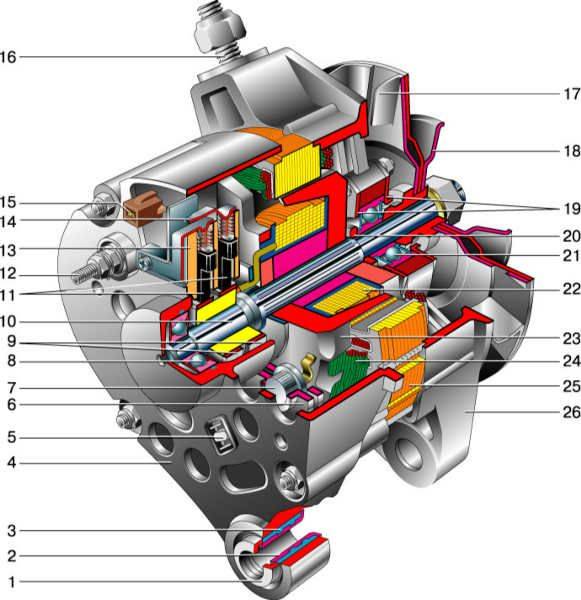

Схема крепления электрогенератора и его конструкция

Для надежного крепления генератора к корпусу мотора на крышках предусмотрены специальные ушки. Закрепление осуществляется с помощью болта, который соединяет устройство с кронштейном, и шпильки, фиксирующей натяжную планку. Чтобы предотвратить повреждение ушек крышек во время установки электрогенератора, в их отверстия вставлены резиновые буферные втулки.

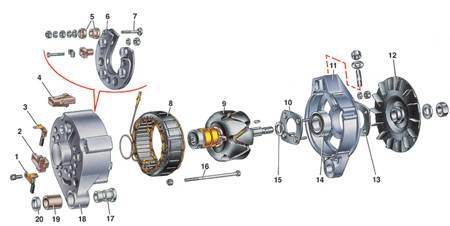

При монтаже агрегата усилие затяжки приводит к смещению поджимной стальной втулки, что вызывает сжатие буферной втулки между металлическими элементами. При этом осевое усилие, возникающее в процессе затяжки, не передается на ушко крепления. Конструкция устройства состоит из нескольких ключевых частей. Основные элементы, составляющие электрогенерирующее устройство, включают:

• ротор;
• статор;
• крышки, изготовленные из алюминиевого сплава;
• крепежные детали;
• шкив привода генератора.

Каждый из этих компонентов состоит из множества отдельных элементов. Ротор включает в себя вал с рифленой поверхностью, на который установлена стальная втулка. Кроме того, на роторном валу размещены клювообразные стальные полюсы, которые вместе с валом и втулкой формируют сердечник электромагнита устройства.

На роторном валу также находятся шкив и крыльчатка вентилятора, которая обеспечивает охлаждение схемы блока выпрямителя и других внутренних компонентов электрической машины за счет потока воздуха. Воздух поступает через окна крышки, проходит между статором и ротором генератора и выбрасывается наружу с помощью крыльчатки вентилятора.

Шкив и крыльчатка агрегата изготовлены из тонколистового металла и соединены между собой сваркой.

Архитектура генератора ВАЗ 2106 вызывает интерес у специалистов в области автомобильной электроники. Эксперты отмечают, что данный генератор, обладая простотой конструкции, обеспечивает надежную работу в различных условиях эксплуатации. Он использует классическую схему с ротором и статором, что делает его легко ремонтируемым и доступным для замены.

Кроме того, специалисты подчеркивают важность правильной настройки генератора для обеспечения стабильной работы электрооборудования автомобиля. Наличие встроенного регулятора напряжения позволяет поддерживать оптимальные параметры, что особенно актуально для старых моделей. В целом, архитектура генератора ВАЗ 2106 демонстрирует баланс между надежностью и простотой, что делает его популярным выбором среди автолюбителей и механиков.

Неисправность генератора Ваз 2106

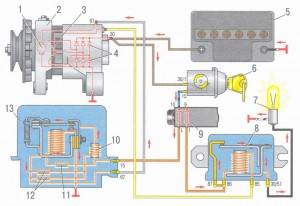

Схема электрообмоток генератора «шестерки»

Электрообмотка ротора размещена на втулке, в каркасе из пластмассы, между клювовидными полюсами. Она носит название обмотки электровозбуждения. Концы электрообмотки выводятся через особые отверстия в полюсах и припаиваются к медным контактным кольцам, смонтированным на втулке из пластмассы.

Вращение электроротора осуществляется на шариковых подшипниках закрытого типа. Смазки, закладываемой в корпус подшипника, достаточно для всего периода эксплуатации электрогенератора. Подшипники запрессованы в крышки генератора и располагаются между металлическими шайбами.

Сердечник электростатора агрегата набирается из специальных пластин, изготовленных из стали. Внутренняя часть статора имеет 36 пазов, в которых укладывается трехфазная электрообмотка. В качестве клиньев, предотвращающих ее выпадение из пазов, используются трубки из пластмассы. Каждая электрообмотка имеет в своем составе шесть электрокатушек, схема соединения которых является последовательной.

Фазовые электрообмотки между собой соединены по типу звезды, а нулевая точка выводится на отдельный контакт. Этот контакт требуется для запитки лампы контроля уровня зарядки аккумулятора. Обмотки статора для улучшения изоляционных свойств покрываются специальным лаком.

Интересные факты

Вот несколько интересных фактов о генераторе ВАЗ 2106:

1. Мощность и производительность: Генератор ВАЗ 2106 имеет мощность 55 А, что позволяет ему эффективно обеспечивать электроэнергией все электрические системы автомобиля, включая освещение, обогрев и аудиосистему. Это было особенно важно для автомобилей 1970-х и 1980-х годов, когда потребление электроэнергии было значительно ниже, чем у современных автомобилей.

2. Простота конструкции: Архитектура генератора ВАЗ 2106 основана на простых и надежных механических принципах. Он использует щеточно-коллекторную систему, что делает его легко обслуживаемым и ремонтируемым. Это было важным аспектом для советских автомобилей, так как владельцы часто выполняли ремонт самостоятельно.

3. Совместимость с другими моделями: Генератор ВАЗ 2106 имеет схожую конструкцию с генераторами других моделей ВАЗ, таких как ВАЗ 2101 и ВАЗ 2103. Это позволило создать унифицированную систему запчастей, что облегчало обслуживание и ремонт автомобилей, а также снижало затраты на запчасти для владельцев.

Установка генератора ваз 2106.

Щетки и выпрямитель электрогенерирующего устройства авто

Щетки генератора прикрепляются к щеткодержателю, который установлен на крышке устройства. Эти щетки изготовлены из медно-графитового материала и прижимаются к контактным кольцам ротора с помощью пружин. Через контактные щетки осуществляется подача тока на обмотку возбуждения. Отрицательная щетка соединяется с массой генератора через металлическую пластину, а положительная — подключается к разъему лампы, сигнализирующей о заряде аккумулятора.

Компоненты электровыпрямителя размещаются на задней крышке устройства. Этот элемент преобразует переменный ток в постоянный. Конструкция электровыпрямителя основана на трехфазной мостовой схеме и включает шесть диодов типа ВА20.

Кремниевые диоды являются полупроводниковыми устройствами, которые пропускают электрический ток только в одном направлении. Диодные мосты находятся в алюминиевом корпусе. Три диода из выпрямительного блока имеют на своем корпусе обозначение «плюс», и их концы фиксируются в держателе. Остальные три диода имеют обозначение «минус» и соединяются с массовой клеммой.

Для обеспечения эффективного теплоотведения диоды блока выпрямления устанавливаются в специальные алюминиевые держатели. Ремонт блока выпрямления невозможен, и в случае выхода из строя любого из его компонентов требуется замена всего устройства.

Подключение генератора осуществляется путем соединения минусовой клеммы с массой автомобиля, а плюсовая клемма подключается к бортовой сети. Работа электрогенератора начинается с того, что при повороте ключа зажигания в первое положение по обмотке возбуждения проходит электрический ток, создающий магнитное поле.

В результате вращения ротора под зубьями статора попеременно проходят южный и северный полюсы вращающейся части. Эта смена полюсов вызывает возникновение электродвижущей силы. Конструкция полюсов способствует оптимизации работы устройства.

Проблемы и решения при эксплуатации генератора ВАЗ 2106

Генератор ВАЗ 2106, как и любое другое устройство, подвержен различным проблемам в процессе эксплуатации. Понимание этих проблем и способов их решения поможет владельцам автомобилей избежать неприятных ситуаций и продлить срок службы генератора.

1. Низкая зарядка аккумулятора

Одной из самых распространенных проблем является недостаточная зарядка аккумулятора. Это может быть вызвано несколькими факторами:

• Износ щеток: Щетки генератора со временем изнашиваются, что приводит к плохому контакту с коллектором. Рекомендуется периодически проверять состояние щеток и при необходимости заменять их.
• Проблемы с ремнем: Если ремень генератора ослаблен или поврежден, это может привести к недостаточной передаче мощности. Регулярная проверка натяжения и состояния ремня поможет избежать этой проблемы.
• Неисправность диодов: Диоды в выпрямительном узле могут выйти из строя, что также приводит к снижению зарядки. Проверка диодов с помощью мультиметра позволит выявить неисправности.

2. Шум при работе генератора

Шум, исходящий от генератора, может быть признаком различных неисправностей:

• Износ подшипников: Подшипники генератора могут изнашиваться, что приводит к появлению характерного гудения или скрежета. В этом случае рекомендуется заменить подшипники.
• Неправильная установка: Если генератор установлен неправильно, это может вызвать вибрацию и шум. Проверка креплений и правильности установки поможет устранить проблему.

3. Перегрев генератора

Перегрев генератора может быть вызван несколькими факторами:

• Проблемы с вентиляцией: Если генератор установлен в месте с плохой вентиляцией, это может привести к перегреву. Убедитесь, что вокруг генератора достаточно пространства для циркуляции воздуха.
• Избыточная нагрузка: Подключение большого количества электрических приборов может привести к перегрузке генератора. Рекомендуется контролировать общее потребление электроэнергии в автомобиле.

4. Неправильная работа регулятора напряжения

Регулятор напряжения отвечает за поддержание стабильного уровня напряжения, и его неисправность может привести к различным проблемам:

• Перенапряжение: Если регулятор не работает должным образом, это может привести к перенапряжению, что может повредить аккумулятор и другие электрические компоненты. Проверка регулятора и его замена при необходимости помогут избежать этой проблемы.
• Недостаток напряжения: В случае, если регулятор не выдает достаточное напряжение, аккумулятор не будет заряжаться. Регулярная проверка работы регулятора поможет выявить неисправности.

В заключение, регулярное техническое обслуживание и внимательное отношение к состоянию генератора ВАЗ 2106 помогут избежать большинства проблем, связанных с его эксплуатацией. Знание основных неисправностей и способов их устранения позволит владельцам автомобилей поддерживать генератор в исправном состоянии и продлить его срок службы.

Проверить подшипник генератора ВАЗ

Вопрос-ответ

Как устроен генератор ВАЗ-2106?

На «шестёрке» ставились разные генераторы — старый Г-221 постоянного тока и более современный Г-222 переменного. Устройство у них в целом похоже: ротор с обмоткой возбуждения, статор, выпрямительный блок, регулятор напряжения и щёточный узел. Всё работает в связке с аккумулятором, замком зажигания и лампой на панели.

Почему 2106 шаха?

Прозвище «Шаха» для автомобиля ВАЗ-2106 произошло из блатного жаргона: так картежники называли «шестёрку треф».

Какие генераторы подходят на ВАЗ-2106?

ВАЗ 2106 и ВАЗ 2107. На эти модели устанавливаются генераторы марки Г221 с максимальным током 42 А. При оснащении машины дополнительными обогревателями, аудиосистемами возможна установка Г222 (выдает 50 А), имеющего аналогичную конструкцию. Для замены подходят также генераторы от ВАЗ 2108 (55 А), ВАЗ 2107i (80 А).

Какая максимальная скорость на ВАЗ-2106?

Lada (ВАЗ) 2106. Бензиновые двигатели мощностью от 64 до 75 лошадиных сил. Разгон с места до 100 км/ч занимает у Lada (ВАЗ) 2106 разных поколений от 16 до 18 секунд. Максимальная скорость Lada (ВАЗ) 2106 — 145-155 км/ч.

Советы

СОВЕТ №1

Изучите схему электрической части генератора ВАЗ 2106. Понимание принципа работы и расположения основных компонентов поможет вам быстрее выявлять и устранять неисправности.

СОВЕТ №2

Регулярно проверяйте состояние щеток и коллекторов генератора. Износ этих элементов может привести к снижению эффективности работы генератора и его преждевременному выходу из строя.

СОВЕТ №3

Обратите внимание на качество соединений проводов и контактов. Плохие соединения могут вызвать перебои в работе генератора, поэтому периодически проверяйте их на наличие коррозии и надежность крепления.

СОВЕТ №4

При замене генератора или его компонентов используйте только оригинальные запчасти или качественные аналоги. Это обеспечит надежность и долговечность работы вашего автомобиля.
