Алгоритм регулировки клапанов на Ладе Ларгус

Регулировка клапанов на Лада Ларгус — важная процедура для правильной работы двигателя и его долговечности. В статье рассмотрим алгоритм регулировки клапанов для различных моторов и последствия неправильной настройки. Знание порядка регулировки поможет владельцам Ларгуса избежать поломок и повысить эффективность работы двигателя, что сказывается на экономии топлива и надежности автомобиля.

Когда требуется регулировка клапанов

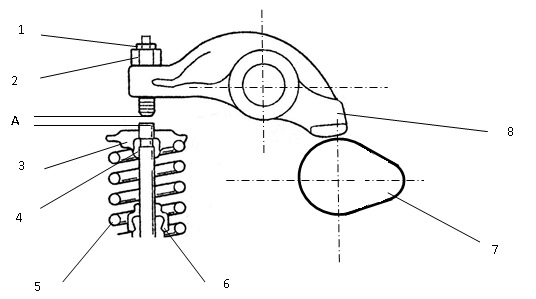

Клапаны двигателя под воздействием высокой температуры расширяются. Поэтому регулировку следует проводить только на холодном двигателе. Схема клапанного механизма представлена на рисунке.

Где:

1. Гайка для регулировки зазора.
2. Контргайка.
3. Тарелка.
4. Сухарики.
5. Пружина.
6. Маслосъемный колпачок.
7. Кулачок распредвала.
8. Рокер.
9. А – Тепловой зазор.

Согласно рекомендациям производителя, тепловые зазоры должны строго соответствовать следующим параметрам:

• для выпускных клапанов – 0,25-0,30 мм;
• для впускных клапанов – 0,01-0,15 мм.

Регулировку рекомендуется проводить каждые 100 тысяч километров пробега, а также при возникновении посторонних металлических звуков в головке и цоканья распредвала на холостых оборотах.

Эксперты в области автомобильного ремонта подчеркивают важность правильной регулировки клапанов на Ладе Ларгус для обеспечения оптимальной работы двигателя. Они отмечают, что регулярная проверка и настройка зазоров между клапанами и толкателями могут значительно повысить эффективность работы мотора и продлить его срок службы. Специалисты рекомендуют проводить эту процедуру каждые 15-20 тысяч километров пробега, особенно если автомобиль эксплуатируется в сложных условиях.

При регулировке клапанов важно соблюдать точные значения зазоров, указанные в руководстве по эксплуатации. Неправильная настройка может привести к снижению мощности, увеличению расхода топлива и даже повреждению двигателя. Эксперты советуют доверять эту работу квалифицированным механикам, так как неправильные действия могут вызвать серьезные проблемы. В целом, грамотная регулировка клапанов — это залог надежной работы автомобиля и его долговечности.

Регулировка клапанов Рено Ларгус 8 кл 1.6

Порядок регулировки для 8-клапанного мотора

Регулировка клапанов Лады Ларгус осуществляется в соответствии с техническим регламентом завода-изготовителя. Сначала необходимо поставить автомобиль на ровную площадку, поддомкратить переднее колесо, включить четвертую передачу, открыть капот и демонтировать корпус воздушного фильтра, отсоединив все патрубки. Затем следует снять высоковольтные провода со свечей, разъем с модуля зажигания, освободить жгуты проводов и отвести их в сторону салона.

Регулировка клапанов на Renault Logan (8 клапанная)

Перед тем как демонтировать клапанную крышку, нужно ее протереть, чтобы при снятии пыль или грязь не попала на клапанный механизм или головку блока. Для удобства можно снять модуль зажигания.

Следующий этап – выставление верхней мертвой точки (ВМТ). Для этого нужно медленно вращать поддомкраченное колесо и следить, чтобы на ребре жесткости шестерни привода распредвала появилась литера «F». При этом поршень первого цилиндра будет находиться в ВМТ такта сжатия, и оба клапана будут закрыты. Нумерация цилиндров начинается со стороны маховика. Вооружившись набором щупов, пассатижами и ключом на 10 мм, можно выполнить регулировку своими руками.

Для впускного клапана используется щуп толщиной 0,15 мм, для выпускного – 0,25 мм. Их нужно вставить последовательно в зазор между регулировочным винтом рокера и клапанами. Щуп должен входить с небольшим натягом, в противном случае зазор необходимо откорректировать. Удерживая пассатижами регулировочную гайку 1 (см. рис. 1), нужно ослабить ключом на 10 мм контргайку 2. Затем установите требуемый зазор гайкой 1 и законтрите его гайкой 2, удерживая пассатижами от проворачивания.

Снова проведите проверку – в случае необходимости повторите настройку. Аналогичную процедуру нужно выполнить для третьего цилиндра, повернув коленвал на 180 градусов, затем для четвертого и второго. Важно соблюдать порядок работы с цилиндрами по схеме «1342» так, чтобы кулачок распредвала 7 находился в соприкосновении с рокером 8 в минимальном радиусе от центра вращения.

как отрегулировать клапана на рено логан 8 кл Начало

Интересные факты

Вот несколько интересных фактов о регулировке клапанов на Ладе Ларгус:

1. Регулировка зазоров: На Ладе Ларгус используется система регулировки зазоров клапанов, которая требует периодической проверки и настройки. Это связано с тем, что зазоры могут изменяться в процессе эксплуатации из-за износа деталей. Рекомендуется проверять зазоры каждые 15 000–20 000 км пробега, чтобы обеспечить оптимальную работу двигателя.

2. Типы клапанов: Лада Ларгус оснащена двигателями, которые могут иметь как гидрокомпенсаторы, так и механическую регулировку зазоров. В случае механической регулировки, владельцам необходимо использовать специальные щупы для точной настройки зазоров, что требует определенных навыков и знаний.

3. Влияние на производительность: Неправильная регулировка клапанов может привести к снижению мощности двигателя, увеличению расхода топлива и повышенному износу деталей. Поэтому правильная настройка зазоров не только продлевает срок службы двигателя, но и способствует более экономичному расходу топлива и лучшей динамике автомобиля.

Последствия неправильной регулировки

Оптимальные размеры тепловых зазоров были установлены на основе анализа работы клапанного механизма и системы газораспределения, а также благодаря проведению точных расчетов. При увеличении расстояния между клапанами возникает шум в работе двигателя, особенно когда он еще не прогрет. Это связано с ударными нагрузками, которые негативно сказываются на всей системе ГРМ. В результате может произойти рассухаривание клапана, его заклинивание, а при столкновении с поршнем в верхней мертвой точке (ВМТ) зазор может привести к изгибу клапана на Ларгусе.

Избыточные тепловые зазоры препятствуют эффективному заполнению камеры сгорания рабочей смесью, что, в свою очередь, снижает мощность двигателя и ухудшает его топливную экономичность.

Слишком маленькие тепловые зазоры, напротив, могут привести к снижению компрессии, сильному нагреву клапанов и их седел, что может вызвать прогорание. В такой ситуации не только увеличивается износ распредвала, но и могут возникнуть более серьезные поломки в системе ГРМ. В обоих случаях неправильная регулировка может привести к необходимости замены клапанов на Лада Ларгус, причем потребуется заменить весь комплект.

Клапанный механизм играет ключевую роль в системе газораспределения двигателя. Современные 16-клапанные моторы обычно оснащены гидрокомпенсаторами, которые автоматически поддерживают нужный тепловой зазор на протяжении всего срока эксплуатации автомобиля. Однако в большинстве автомобилей используются традиционные клапанные механизмы. Регулировка тепловых зазоров — это не слишком сложная процедура, доступная практически каждому автолюбителю. Тем не менее, к этой операции стоит подходить с особой внимательностью, так как неправильно выполненная регулировка может потребовать капитального ремонта двигателя.

Советы по профилактике и обслуживанию клапанов

Регулировка клапанов на автомобиле Лада Ларгус — это важная процедура, которая позволяет поддерживать двигатель в хорошем состоянии и предотвращать его преждевременный износ. Однако, помимо самой регулировки, необходимо уделить внимание и профилактическим мерам, которые помогут избежать проблем с клапанами в будущем.

1. Регулярная проверка зазоров клапанов

Первое, что стоит делать — это регулярно проверять зазоры клапанов. Это можно делать каждые 15-20 тысяч километров пробега. Проверка зазоров позволит выявить изменения, которые могут привести к неправильной работе двигателя. Если зазоры слишком большие или слишком маленькие, это может вызвать проблемы с производительностью и увеличенный износ деталей.

2. Использование качественного масла

Качество масла, используемого в двигателе, также играет важную роль в работе клапанов. Рекомендуется использовать масло, соответствующее спецификациям производителя. Качественное масло обеспечивает лучшую смазку и защиту деталей двигателя, что в свою очередь способствует долговечности клапанов и других компонентов.

3. Своевременная замена масла и фильтров

Замена масла и масляного фильтра должна проводиться в соответствии с рекомендациями производителя. Загрязненное масло может привести к образованию отложений и ухудшению смазки, что негативно скажется на работе клапанов. Регулярная замена масла поможет избежать многих проблем и продлить срок службы двигателя.

4. Проверка системы охлаждения

Перегрев двигателя может привести к деформации клапанов и других деталей. Поэтому важно следить за состоянием системы охлаждения. Проверяйте уровень охлаждающей жидкости, состояние радиатора и термостата. Если возникают проблемы с перегревом, необходимо немедленно их устранить.

5. Использование качественного топлива

Качество топлива также влияет на работу двигателя и клапанов. Рекомендуется использовать топливо от проверенных производителей, чтобы избежать проблем с образованием отложений и детонацией. Некачественное топливо может привести к преждевременному износу клапанов и других компонентов двигателя.

6. Регулярное техническое обслуживание

Не забывайте о регулярном техническом обслуживании автомобиля. Это включает в себя не только проверку клапанов, но и диагностику других систем автомобиля. Профессиональная диагностика поможет выявить потенциальные проблемы на ранних стадиях и предотвратить серьезные поломки.

Следуя этим простым советам, вы сможете значительно продлить срок службы клапанов и всего двигателя вашего автомобиля Лада Ларгус. Профилактика и регулярное обслуживание — ключ к надежной и долговечной работе вашего автомобиля.

Вопрос-ответ

Как должен входить щуп при регулировке клапанов?

Щуп должен входить в него с небольшим усилием. Иначе, после затягивания контргайки зазор изменится. По окончании этой работы, путем поворота коленвала на пол-оборота (лучше пусковой рукояткой и исключительно по часовой стрелке) перейдите к регулировке зазоров в клапанах других цилиндров.

Как правильно производится регулировка клапанов?

Откручивается контргайка, вставляется щуп от 0.01 мм до 0.5 мм (зависит от марки и модели). Регулировочным винтом толкатель притягивают к торцу клапана без видимых усилий. Не убирая щуп, настройка фиксируется контргайкой. Нормальным зазором считается тот, где щуп входит в щель с небольшим усилием.

Как понять, что неправильно отрегулированы клапана?

Неправильно отрегулированные клапана могут проявляться через ряд признаков, таких как повышенный шум двигателя (щелчки или стуки), снижение мощности, нестабильная работа на холостом ходу, увеличение расхода топлива и перегрев двигателя. Если вы заметили эти симптомы, стоит проверить регулировку клапанов.

В какую сторону крутить коленвал при регулировке клапанов?

Коленвал нужно поворачивать на 180 градусов от предыдущего положения, что соответствует повороту распредвала на 90 градусов.

Советы

СОВЕТ №1

Перед началом регулировки клапанов обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. В нем могут быть указаны специфические моменты, касающиеся именно вашей модели Лады Ларгус, что поможет избежать ошибок.

СОВЕТ №2

Используйте качественные инструменты для регулировки клапанов. Это не только упростит процесс, но и обеспечит точность настройки, что в свою очередь положительно скажется на работе двигателя.

СОВЕТ №3

Перед регулировкой клапанов убедитесь, что двигатель полностью остыл. Это позволит избежать травм и обеспечит более точные замеры зазоров, так как металл при нагреве расширяется.

СОВЕТ №4

После завершения регулировки клапанов обязательно проведите тест-драйв. Это поможет убедиться, что все настройки выполнены корректно и двигатель работает без посторонних шумов и вибраций.
