Генератор ВАЗ 2110 – важный элемент электрической системы, преобразующий механическую энергию двигателя в электрическую для питания всех компонентов. В статье рассмотрим устройство генератора, его характеристики и параметры, а также рекомендации по диагностике и ремонту. Понимание работы генератора поможет владельцам ВАЗ 2110 своевременно выявлять и устранять неисправности, обеспечивая надежную работу электрической системы и продлевая срок службы автомобиля.
Характеристика автомобиля ВАЗ 2110
Автомобиль ВАЗ 2110 впервые появился на рынке в 1996 году. Это событие стало значительным шагом вперед, так как модель отличалась оригинальностью и выходила за рамки привычных стандартов, установленных «АвтоВАЗом» в предыдущие годы. С «десяткой» начинается новая эра успеха «Волжского автомобильного завода». На сегодняшний день эта модель продолжает оставаться популярной, востребованной и актуальной.
В первую очередь, благодаря своим достойным техническим характеристикам и привлекательному дизайну. Многие владельцы отмечают разумную цену автомобиля и возможность проводить ремонт самостоятельно. ВАЗ 2110 — это практичный и достаточно простой, но при этом эстетически привлекательный автомобиль. За время производства было выпущено около десяти удачных версий — от базовых до модернизированных, которые соответствуют современным требованиям к качеству и функциональности.
Под капотом автомобиля установлены два типа двигателей: бензиновые карбюраторные и инжекторные, с 8 и 16 клапанами, объемом 1.5 и 2 литра. Самая простая версия может разгоняться до 170 км/ч, в то время как более продвинутая версия достигает скорости почти 200 км/ч. Основные характеристики машины — легкость, динамичность, умеренное потребление топлива и простота в ремонте.
Технические характеристики вполне приемлемы, но, как и любой другой автомобиль, особенно отечественного производства, ВАЗ 2110 иногда заставляет своих владельцев проводить много времени в гараже, занимаясь ремонтом. Одной из наиболее распространенных проблем является генератор ВАЗ.
Эксперты отмечают, что генератор ВАЗ 2110 играет ключевую роль в электрической системе автомобиля, обеспечивая стабильное питание всех электрических компонентов. Его мощность составляет 70 ампер, что позволяет эффективно заряжать аккумулятор даже при высоких нагрузках. Конструкция генератора включает в себя как щетки, так и ротор с обмотками, что обеспечивает надежную работу в различных условиях. Специалисты подчеркивают важность регулярной проверки состояния генератора, так как износ щеток или подшипников может привести к снижению его эффективности. Кроме того, правильная установка и натяжение ремня привода генератора критически важны для его долговечности и производительности. В целом, генератор ВАЗ 2110 является надежным элементом, который требует минимального ухода, но при этом обеспечивает высокую степень надежности и функциональности.
Устройство, принцип работы и вероятные поломки генератора
Самые первые генераторы, которые когда-то устанавливались на автомобили, создавались по коллекторному принципу. Они представляли собой упрощенную конструкцию, но были ненадежны, недолговечны и не могли обеспечивать бесперебойную работу. Поэтому конструкторы долгие годы ломали голову над тем, как создать устройство более сложного типа, в работе которого не наблюдалось бы столь многочисленных изъянов.

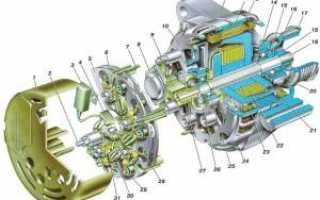

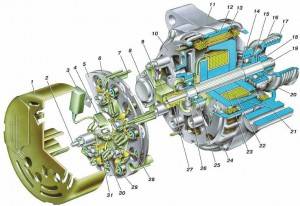

Так появились селеновые, а вслед за ними и более совершенные — кремниевые — узлы. Эта конструкция обеспечивала синхронную подачу тока, кроме того, оказалась более компактной, экономичной по затратам на материалы и долговечной. Генератор для ВАЗ представлен в синхронном трехфазном варианте. Представляемое устройство имеет следующую конструкцию. Корпус изготавливается из дюралюминия или других металлов легких сплавов, позволяющих значительно снизить вес детали.
Для того чтобы система не перегревалась, в корпусе генератора ВАЗ существуют специальные отверстия, через них происходит охлаждение системы, что особенно важно в ходе интенсивной работы узла. Основную роль здесь играют подшипники и ротор. Щеточный узел также является важнейшей деталью, он передает силу напряжения по системе.
Если из рабочего строя выходит хоть одна деталь, весь узел теряет свою работоспособность. Прежде чем приступить к ремонту генератора ВАЗ 2110, следует понять, по каким симптомам можно определить, что узел неисправен. Этих симптомов множество, но основные из них следующие:
- узел дает пониженное напряжение;
- узел теряет возможность зарядки или, наоборот, время от времени перезаряжается;
- узел, несмотря на то, что заряжается в обычном режиме, не передает импульс на приборную панель, либо лампочка контроллера попеременно мигает;
- появляется шум при работе узла.
Теперь, убедившись, что поломка налицо, чиним генератор ВАЗ. Если, разобрав устройство, вы заметили, что деформированы контакты, щетки или реле, то нужно всего лишь заменить дефектные детали.
Читайте также:
Бывает и так, что обрывается цепь, тогда приходится повозиться подольше. Нужно будет приобрести новую обмотку и вооружиться паяльником. Работа кропотливая и ювелирная, требующая внимания и аккуратности. Но ремонт генератора только заключается в ликвидации поврежденных участков, что вполне можно сделать самостоятельно.
| Параметр | Значение | Описание |
|---|---|---|
| Тип генератора | 9402.3701 (или аналоги) | Основной тип генератора, устанавливаемый на ВАЗ 2110. |
| Номинальное напряжение | 14 В | Напряжение, которое генератор должен выдавать при нормальной работе. |
| Максимальный ток | 80 А (или 90 А для некоторых модификаций) | Максимальная сила тока, которую генератор способен производить. |
| Мощность | 1120 Вт (при 80 А) | Произведение номинального напряжения на максимальный ток. |
| Частота вращения ротора (номинальная) | 5000-6000 об/мин | Оптимальная частота вращения ротора для достижения номинальных характеристик. |
| Частота вращения ротора (максимальная) | До 13000 об/мин | Максимально допустимая частота вращения ротора. |
| Количество фаз | 3 | Генератор является трехфазным. |
| Тип выпрямителя | Диодный мост | Преобразует переменный ток генератора в постоянный. |
| Регулятор напряжения | Встроенный (интегральный) | Поддерживает стабильное выходное напряжение генератора. |
| Привод | Клиновой ремень | Передача вращения от коленчатого вала двигателя к генератору. |
| Масса | Около 5 кг | Приблизительная масса генератора. |
| Расположение | В моторном отсеке, спереди двигателя | Стандартное место установки генератора. |
Интересные факты
Вот несколько интересных фактов о генераторе ВАЗ 2110:
-
Мощность и производительность: Генератор ВАЗ 2110 имеет мощность около 70 ампер, что позволяет ему эффективно обеспечивать электроэнергией все электрические системы автомобиля, включая освещение, обогрев и аудиосистему. Это особенно важно для автомобилей с большим количеством электрооборудования.
-
Регулятор напряжения: В генераторе ВАЗ 2110 используется встроенный регулятор напряжения, который автоматически поддерживает стабильное выходное напряжение в диапазоне 13,5-14,5 В. Это помогает предотвратить перезарядку аккумулятора и обеспечивает его долговечность.
-
Конструкция и надежность: Генератор имеет щеточно-коллекторную конструкцию, что делает его достаточно надежным и простым в обслуживании. Однако, как и любой другой компонент, он требует регулярной проверки состояния щеток и подшипников для предотвращения поломок и обеспечения долгого срока службы.
Сравнение генератора ВАЗ 2110 с аналогичными моделями
Генератор ВАЗ 2110, как и другие автомобильные генераторы, предназначен для выработки электрической энергии, необходимой для работы всех электрических систем автомобиля. Однако, в сравнении с аналогичными моделями, он имеет свои уникальные характеристики и особенности, которые делают его более или менее предпочтительным в зависимости от условий эксплуатации.
Во-первых, стоит отметить, что генератор ВАЗ 2110 имеет мощность 70 А, что является стандартом для большинства автомобилей данного класса. Однако, в отличие от некоторых аналогичных моделей, таких как генераторы от автомобилей ВАЗ 2108 или ВАЗ 2111, он обладает более высокой эффективностью при работе на высоких оборотах двигателя. Это позволяет обеспечить стабильное напряжение и ток на выходе даже при увеличенных нагрузках, что особенно важно для современных автомобилей с большим количеством электрооборудования.
Во-вторых, конструкция генератора ВАЗ 2110 включает в себя более современные материалы и технологии, что обеспечивает его долговечность и надежность. Например, в отличие от генераторов старых моделей, в ВАЗ 2110 используется более качественная обмотка статора и ротора, что снижает вероятность перегрева и выхода из строя. Также стоит отметить наличие встроенной системы регуляции напряжения, которая автоматически подстраивает выходное напряжение в зависимости от нагрузки, что является значительным преимуществом перед более старыми моделями.
В-третьих, генератор ВАЗ 2110 имеет компактные размеры и относительно небольшой вес, что упрощает его установку и замену. Это особенно важно для владельцев автомобилей, которые предпочитают проводить техническое обслуживание самостоятельно. В сравнении с аналогичными моделями, такими как генераторы от автомобилей ВАЗ 2109, ВАЗ 2110 легче и занимает меньше места под капотом, что позволяет улучшить доступ к другим компонентам двигателя.
Кроме того, стоит упомянуть о совместимости генератора ВАЗ 2110 с другими моделями автомобилей. Он может быть установлен на многие автомобили ВАЗ, что делает его универсальным решением для владельцев, которые ищут замену для своего старого генератора. Однако, при этом необходимо учитывать, что для корректной работы может потребоваться замена некоторых элементов, таких как ремень генератора или крепежные детали.
В заключение, генератор ВАЗ 2110, несмотря на свою стандартную мощность, обладает рядом преимуществ перед аналогичными моделями, включая высокую эффективность, надежность и универсальность. Эти характеристики делают его отличным выбором для владельцев автомобилей, которые ценят качество и долговечность своих транспортных средств.
-
Читайте также:
Вопрос-ответ
Что входит в устройство генератора?
Промышленный или бытовой электрогенератор состоит из двигателя, силового агрегата переменного тока, топливоподачи, реле напряжения, системы охлаждения мотора и смазочной, зарядного устройства, электрической или механической панели управления, объединенных в общем корпусе или стальной раме.
Сколько вольт должен выдавать генератор на ВАЗ 2110?
Нормально работающий генератор на ВАЗ 2110 должен выдавать напряжение в пределах 13,5-14,2 вольт при средних оборотах двигателя.
Как устроен генератор ВАЗ?
Генератор на ВАЗ имеет основные составные части — статор, ротор, а также крышки, выполненные из алюминиевого сплава. Ротор генератора — это вал, имеющий рифленую поверхность, на которую напрессовываются стальные втулки и клювообразные полюсы, образующие вместе с втулкой ротора и валом сердечник электромагнита.
Советы
СОВЕТ №1
Перед началом работы с генератором ВАЗ 2110 обязательно ознакомьтесь с его техническими характеристиками и схемами подключения. Это поможет избежать ошибок при установке и обслуживании устройства.
СОВЕТ №2
Регулярно проверяйте состояние ремня генератора. Он должен быть натянут правильно и не иметь трещин или износа. Это обеспечит надежную работу генератора и предотвратит его перегрев.
СОВЕТ №3
При замене генератора используйте только оригинальные или качественные аналоги, чтобы избежать проблем с совместимостью и долговечностью. Также не забудьте проверить все соединения и контакты перед установкой нового устройства.
СОВЕТ №4
Следите за уровнем заряда аккумулятора и состоянием электросистемы автомобиля. Если вы заметили снижение мощности генератора или проблемы с зарядкой, это может быть признаком неисправности, требующей немедленного внимания.
