В статье рассмотрим процесс замены ШРУСа и наружного пыльника на ВАЗ 2114. ШРУС (шарнир равных угловых скоростей) передает крутящий момент от двигателя к колесам, и его неисправность может вызвать серьезные проблемы с трансмиссией. Своевременная замена ШРУСа поможет избежать дорогостоящего ремонта и повысит безопасность на дороге. Предоставим пошаговую инструкцию, которая упростит процесс замены даже для новичков в ремонте автомобилей.

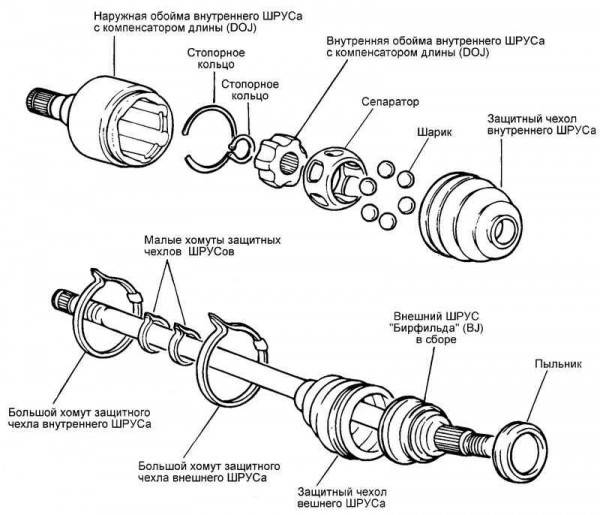

Инструкция по разборке узла
Перед тем как снять колесо с неисправной детали, важно ослабить гайку ступицы, используя накидную головку размером 30 мм. Для этого сначала необходимо извлечь металлический пыльник из гнезда. Далее следуйте приведенным шагам:
- С помощью баллонного ключа ослабьте колесные болты, поднимите автомобиль домкратом и снимите колесо. Полностью выкрутите гайку ступицы и извлеките шайбу с помощью отвертки. Если на автомобиле установлена защита поддона масляного картера, ее потребуется снять. Некоторые специалисты советуют перед демонтажем привода слить часть масла из коробки передач (1,5-2 литра), чтобы избежать утечек через шлицевое отверстие при извлечении узла.
- Ослабьте и открутите гайку шарового пальца рулевой тяги, затем с помощью съемника выпрессуйте палец из гнезда в стойке передней подвески. Для удобства поверните весь узел вручную и открутите два болта, крепящие шаровую опору. Держась двумя руками за тормозной диск, аккуратно выведите вал ШРУСа из шлицевой части ступицы, отведя его в сторону.
- Второй конец ШРУСа ВАЗ 14 необходимо извлечь из шлицевой части коробки передач, находясь в смотровой канаве. Для этого используйте монтажную лопатку, вставив ее между корпусом коробки и гранатой, а затем резким движением выдвиньте узел из гнезда, применяя монтировку как рычаг. Если деталь не поддается, можно аккуратно постучать молотком по монтажной лопатке. Перед тем как выдергивать узел, рекомендуется подставить емкость под коробку передач, так как может вытечь небольшое количество масла. Затем узел извлекается вручную. Для дальнейшей разборки понадобятся тиски.
Вал узла следует надежно зажать в тисках ближе к внешней гранате, если требуется заменить наружный ШРУС. Важно проверить состояние пыльника: если на нем нет трещин или повреждений, а резина остается эластичной, достаточно расконтрить только один хомут, удерживающий пыльник на корпусе гранаты.
После этого пыльник выворачивается наружу или просто сдвигается, чтобы не мешать. Держась одной рукой за шлицевую часть гранаты, аккуратно наносите удары молотком по краю изнутри. Если граната подлежит замене, можно смело стучать, пока она не сойдет со шлицов вала. Пыльник с обнаруженными дефектами выворачивается обратно, ослабляется второй хомут, и деталь снимается с вала. Внутренний ШРУС разбирается аналогично внешнему, только вал зажимается в тисках ближе к самой гранате.
Эксперты отмечают, что замена ШРУСа на ВАЗ 2114 не представляет особых трудностей даже для начинающих автолюбителей. Процесс может занять всего несколько часов, если следовать пошаговой инструкции. Важно иметь под рукой необходимые инструменты и запчасти, что значительно упростит задачу. Специалисты рекомендуют заранее подготовить место для работы и обеспечить доступ к автомобилю.
При замене ШРУСа стоит обратить внимание на состояние других элементов подвески, так как это может предотвратить будущие проблемы. Также эксперты советуют использовать качественные запчасти, чтобы избежать повторных ремонтов. В целом, с правильным подходом и минимальными навыками, замена ШРУСа на ВАЗ 2114 становится доступной и несложной задачей.
Установка новых деталей и сборка
В первую очередь производится замена пыльника ШРУСа, если она необходима. Это делается в обратном порядке. Очередность такая: сначала на вал надевают хомут, натягивают новый пыльник, а потом на него перемещают хомут и затягивают. Не стоит пытаться надеть пыльник на вал вместе с хомутом, это очень неудобно. Хомуты для этих целей лучше тоже брать новые. Следующий шаг — новую гранату надевают на вал таким образом, чтобы шлицы совпали.
Затем через деревянную проставку несильными ударами молотка деталь насаживают на вал до упора. Внимание! Перед сборкой обязательно нужно убедиться в наличии смазки внутри ШРУСа, как правило, там ее недостаточно. Согласно документации на автомобиль ВАЗ 2114, в полости внутренней гранаты должно находиться не менее 80 см³ смазки, внешней — не менее 40 см³. В качестве смазывающего материала нужно применять специальную густую смазку «ШРУС-4».
После того как граната насажена, на ее корпус натягивается пыльник и фиксируется хомутом. При необходимости операцию следует повторить и с другой гранатой. Теперь весь привод в сборе можно ставить на место, для этого его из смотровой ямы одним концом пропускают в проем над нижним рычагом и опирают на последний. Важно при этом не перепутать внешний и внутренний концы. Если вы делаете операцию впервые, то не лишним будет наметить внешний ШРУС при снятии узла.
Другим концом привод вставляют в шлицевую часть коробки передач так, чтобы шлицы совпадали. Теперь надо выбраться из канавы, взять молоток и деревянную проставку и забить привод в гнездо до упора. Наносить удары нужно аккуратно, ни в коем случае не сильно. При этом надо периодически заглядывать под автомобиль, контролируя процесс вхождения вала внутренней гранаты в коробку передач.
После того как один конец привода установлен на место, можно производить дальнейшую сборку механизма в обратном порядке. Перед этим стоит проверить техническое состояние шаровой опоры и пальца рулевой тяги. Когда палец можно легко крутить в корпусе рукой или он просто болтается, то деталь надо заменить, пользуясь удобным случаем. Если из коробки передач изначально сливалась часть масла, то его надо залить обратно через соответствующую горловину.
Читайте также:
Пыльники требуется менять чаще, чем сами ШРУСы, поскольку узел может отслужить 100-150 тысяч км, а резина — в лучшем случае 30 тысяч. Для замены пыльника наружной гранаты снимать весь привод необязательно, достаточно только вытащить вал из шлиц ступицы. Но такая замена мало того, что неудобна, но и бессмысленна. Причина — в ближайшее время все равно придется разобрать автомобиль и вытащить привод целиком, чтобы заменить пыльник внутреннего ШРУСа.
Поэтому всегда рекомендуется производить замену всех 4 пыльников сразу, это сэкономит вам массу времени и сил. После замены ШРУСов и пыльников не нужно выполнять развал / схождение передних колес, если только вы в процессе работы не поменяли изношенную рулевую тягу.
| Этап замены ШРУСа | Описание действия | Необходимые инструменты и материалы |
|---|---|---|
| Подготовка | Зафиксируйте автомобиль на ровной поверхности, установите противооткатные упоры, ослабьте колесные гайки. | Домкрат, противооткатные упоры, баллонный ключ. |
| Снятие колеса и ступичной гайки | Поднимите автомобиль домкратом, снимите колесо. Открутите ступичную гайку. | Домкрат, баллонный ключ, головка на 30-32 мм, вороток. |
| Отсоединение шаровой опоры и рулевого наконечника | Открутите гайки крепления шаровой опоры и рулевого наконечника. Используйте съемник для их разъединения. | Ключи на 17, 19 мм, съемник шаровых опор, съемник рулевых наконечников. |
| Извлечение ШРУСа из ступицы | Отведите стойку в сторону и аккуратно вытяните вал ШРУСа из ступицы. | Монтировка (по необходимости), молоток (по необходимости). |
| Снятие старого ШРУСа с привода | Снимите хомуты пыльника, сдвиньте пыльник. Выбейте старый ШРУС с вала привода. | Плоскогубцы, отвертка, молоток, зубило (по необходимости). |
| Установка нового ШРУСа | Очистите вал привода. Наденьте новый пыльник, затем установите новый ШРУС на вал, зафиксируйте его стопорным кольцом. | Новый ШРУС, новый пыльник, стопорное кольцо, смазка для ШРУСа, молоток, оправка (по необходимости). |
| Сборка в обратном порядке | Установите привод в ступицу, закрепите шаровую опору и рулевой наконечник. Затяните ступичную гайку. | Все ранее использованные ключи и съемники. |
| Завершение | Установите колесо, опустите автомобиль, затяните колесные гайки. Проверьте уровень масла в коробке передач (при необходимости). | Баллонный ключ, динамометрический ключ (для ступичной гайки). |
Интересные факты
Вот несколько интересных фактов о замене ШРУСа на ВАЗ 2114:
-
Простота замены: Замена ШРУСа на ВАЗ 2114 может быть выполнена даже новичком в автосервисе. Благодаря доступному расположению деталей и простоте конструкции, многие автовладельцы предпочитают выполнять эту процедуру самостоятельно, что позволяет сэкономить на услугах мастеров.
-
Совместимость с другими моделями: ШРУСы, используемые на ВАЗ 2114, часто имеют аналогичные детали, применяемые на других моделях ВАЗ, таких как 2109 и 2110. Это делает поиск запчастей более удобным и экономически выгодным, так как можно использовать детали от других автомобилей.
-
Проблемы с износом: ШРУСы подвержены износу из-за постоянного трения и воздействия внешних факторов, таких как грязь и влага. Регулярная проверка состояния пыльников и смазки может значительно продлить срок службы ШРУСа, что важно для поддержания надежности и безопасности автомобиля.
Советы по выбору качественных запчастей
При замене ШРУСа на ВАЗ 2114 крайне важно правильно выбрать качественные запчасти, чтобы обеспечить надежность и долговечность работы автомобиля. Вот несколько рекомендаций, которые помогут вам в этом процессе.
1. Изучите рынок запчастей. Прежде чем совершать покупку, ознакомьтесь с различными производителями и моделями ШРУСов. На рынке представлено множество брендов, и не все из них гарантируют высокое качество. Обратите внимание на отзывы других автовладельцев и рейтинги производителей.
2. Проверяйте наличие сертификатов. Качественные запчасти должны иметь соответствующие сертификаты, подтверждающие их соответствие стандартам. Это может быть как международный стандарт ISO, так и сертификаты, выданные в вашей стране. Наличие таких документов говорит о том, что производитель заботится о качестве своей продукции.
3. Оцените упаковку. Обратите внимание на упаковку запчасти. Качественные ШРУСы обычно упакованы в прочные коробки с логотипом производителя. Если упаковка выглядит дешево или неаккуратно, это может быть признаком низкого качества товара.
4. Сравните цены. Не стоит гнаться за слишком низкой ценой. Если цена на ШРУС значительно ниже рыночной, это может свидетельствовать о его низком качестве. Сравните цены у разных продавцов, чтобы понять, какая стоимость является адекватной для выбранной вами модели.
5. Обращайте внимание на гарантию. Надежные производители предоставляют гарантию на свою продукцию. При покупке ШРУСа уточните, есть ли возможность возврата или обмена в случае обнаружения дефектов. Это дополнительная защита для вас как покупателя.
-
Читайте также:
6. Консультируйтесь с профессионалами. Если у вас есть сомнения в выборе запчастей, не стесняйтесь обращаться за советом к специалистам. Механики и продавцы автозапчастей могут дать полезные рекомендации и помочь выбрать наиболее подходящий вариант для вашего автомобиля.
Следуя этим советам, вы сможете выбрать качественные ШРУСы для вашего ВАЗ 2114, что обеспечит надежную и долгую эксплуатацию автомобиля. Помните, что экономия на запчастях может привести к более серьезным проблемам в будущем, поэтому лучше инвестировать в качественные компоненты с самого начала.
Вопрос-ответ
Нужно ли делать развал после замены наружного ШРУСа?
На большинстве массовых переднеприводных автомобилей на развал влияет положение регулировочного болта, крепящего поворотный кулак к стойке, на сход — длины рулевых тяг. Как правило, для замены ШРУСа («гранаты») раскручивать эти детали не требуется, поэтому и в настройке развал-схождения нет необходимости.
Сколько стоит поменять ШРУС на ВАЗ 2114?
От 4 200 руб.
Советы
СОВЕТ №1
Перед началом замены ШРУСа убедитесь, что у вас есть все необходимые инструменты и запчасти. Вам понадобятся: домкрат, ключи, отвертки, а также новый ШРУС и смазка. Подготовьте рабочее место, чтобы избежать лишних задержек.
СОВЕТ №2
Обязательно ознакомьтесь с инструкцией по замене ШРУСа для вашего автомобиля. Это поможет избежать ошибок и упростит процесс. Если у вас есть доступ к видеоурокам, посмотрите их — визуальная информация может быть очень полезной.
СОВЕТ №3
При снятии старого ШРУСа обращайте внимание на состояние других деталей, таких как пыльники и подшипники. Если они изношены, лучше заменить их сразу, чтобы избежать повторной разборки в будущем.
СОВЕТ №4
После установки нового ШРУСа не забудьте проверить уровень масла в трансмиссии и при необходимости долить его. Также рекомендуется провести тест-драйв, чтобы убедиться, что все работает корректно и нет посторонних звуков.
