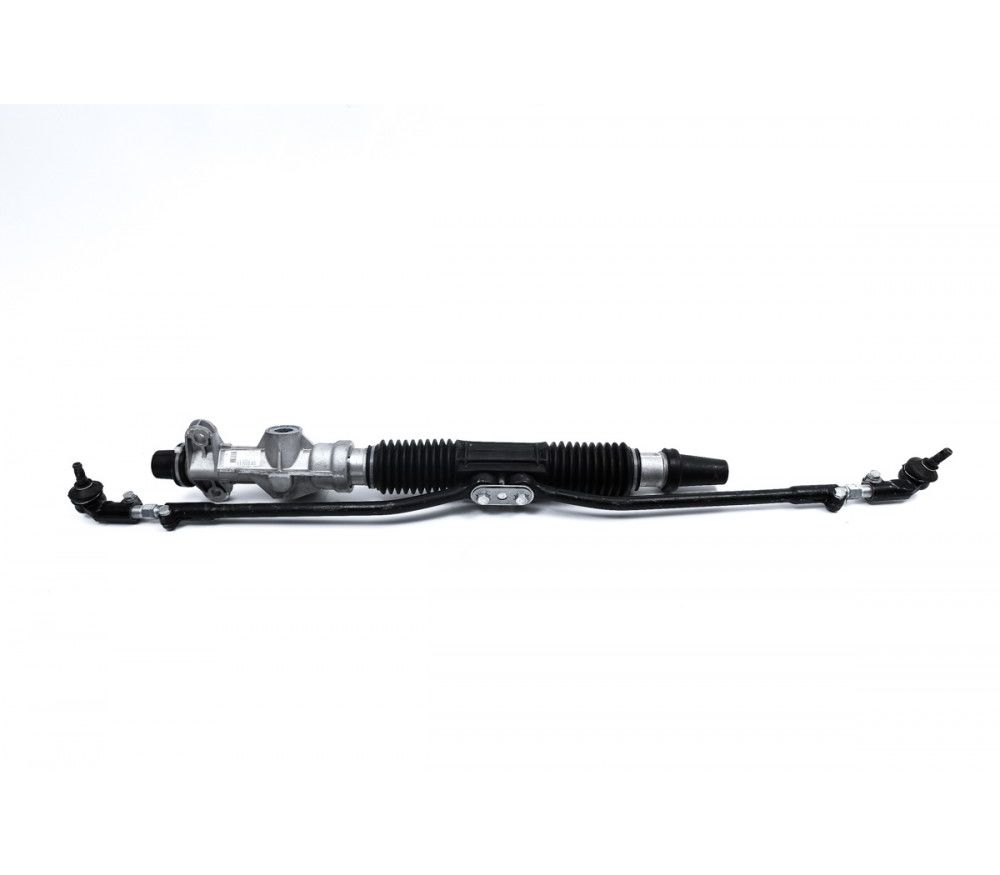

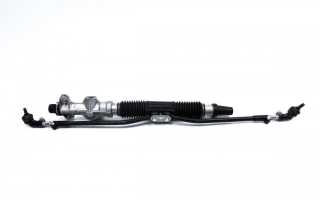

Рулевая рейка на автомобиле Лада Гранта

Рулевая рейка — ключевой элемент системы управления автомобилем Лада Гранта, обеспечивающий точность и комфорт вождения. В статье рассмотрим виды и характеристики рулевых реек, возможные поломки и их устранение. Вы узнаете о регулировке и замене рулевой рейки, а также о доработке и тюнинге руля. Эта информация будет полезна владельцам автомобилей, стремящимся поддерживать их в исправном состоянии, и автолюбителям, интересующимся улучшением характеристик своего транспортного средства.

Рулевое управление Лады Гранта

Данное устройство предназначено для управления автомобилем во время его движения. Оно состоит из нескольких ключевых компонентов:

• колеса;
• рулевая рейка;
• привод;
• механизм.

Механическая часть функционирует следующим образом: водитель поворачивает руль, и импульс через рулевой механизм и рейку передает усилие на передние колеса через рычаги, что позволяет автомобилю поворачиваться в нужном направлении. Одной из отличительных черт руля легкового автомобиля является его меньший диаметр по сравнению с грузовыми моделями. Также различается конструкция механизма. Рулевое управление на Ладе Гранте дополнено электроусилителем. Руль можно регулировать по высоте, однако, к сожалению, нет возможности настройки по вылету.

Рулевой механизм на Ладе Гранте имеет реечный тип, что является самым простым и экономичным решением.

Привод механический, который включает в себя рычаги, тяги и шарниры. Для повышения эффективности и удобства управления Лада Гранта оборудована электрическим усилителем. Этот сложный механизм создает усилие с использованием электроэнергии. Электроусилитель, или ЭУР, применяется для улучшения динамических характеристик и управляемости автомобиля. По некоторым данным, он также способствует экономии топлива за счет повышения маневренности транспортного средства.

Эксперты отмечают, что рулевая рейка на автомобиле Лада Гранта является одним из ключевых элементов управления, обеспечивающим точность и комфорт при вождении. Она разработана с учетом особенностей российского рынка и условий эксплуатации, что делает ее надежной и долговечной. Специалисты подчеркивают, что конструкция рейки позволяет минимизировать усилия водителя при маневрировании, что особенно важно в городских условиях. Однако, как и любая деталь, рулевая рейка требует регулярного обслуживания и проверки на наличие износа. В случае возникновения проблем, таких как стуки или утечки жидкости, рекомендуется незамедлительно обратиться к профессионалам для диагностики и ремонта. Это поможет избежать более серьезных поломок и обеспечит безопасность на дороге.

Втулка рулевой рейки усиленная ВАЗ Гранта, Калина, Приора, Датсун Ондо, Мидо

Неисправности рулевого механизма и их устранение

Рулевой механизм Лады Гранты достаточно надёжен и проблемы владельцу доставляет нечасто. Однако это не значит, что неполадки вовсе не встречаются. Проблемы есть. И нужно знать, как их устранять.

Лада Гранта Ремонт Рулевой Рейки

Как и тормозную систему, работу двигателя и другие важные узлы и агрегаты, рулевое управление необходимо периодически осматривать на предмет неисправностей. Если признаков нет, осмотру подлежат защитные пыльники и другие, более мелкие детали конструкции. Рулевая рейка Лады Гранты является ключевым механизмом управления. Именно благодаря этому осуществляется управление автомобилем за счёт поворотов колеса.

От исправности рулевого механизма зависит не только комфорт управления, но и безопасность водителя и его пассажиров. Неполадки узла нужно уметь вовремя диагностировать и устранить.

Интересные факты

Вот несколько интересных фактов о рулевой рейке на автомобиле Лада Гранта:

1. Электроусилитель руля: Лада Гранта оснащена электроусилителем руля, который обеспечивает более легкое управление автомобилем, особенно на низких скоростях. Это также способствует снижению расхода топлива по сравнению с традиционными гидравлическими системами.

2. Компактные размеры: Рулевая рейка Лада Гранта была разработана с учетом компактности и легкости, что позволяет улучшить маневренность автомобиля в городских условиях. Это особенно важно для малых и средних автомобилей, где пространство под капотом ограничено.

3. Совместимость с другими моделями: Рулевая рейка Лада Гранта имеет много общего с рейками других моделей АвтоВАЗа, что упрощает процесс ремонта и обслуживания. Это также позволяет использовать одни и те же запчасти для различных моделей, что снижает затраты на обслуживание.

Основные неисправности рулевой рейки

Основным признаком неисправности является стук при поворотах. Сначала он может быть едва заметен и проявляется при проезде по неровностям. Если не обратить внимание на первые признаки, шум не исчезнет и будет нарастать. В дальнейшем стук начнет передаваться на руль. Если и этот сигнал проигнорировать, рейка может заклинить, что может привести к аварийной ситуации из-за потери контроля над автомобилем. Причиной стука рейки являются износ шарниров, зубьев или резинометаллических втулок (демпфера).

К неисправностям рулевой рейки также можно отнести следующие признаки:

1. Руль вращается с трудом (сопровождается легким свистом).
2. Трудности с вращением исчезают при увеличении скорости.
3. При прямом положении руля отсутствует усиление.
4. Рулевое колесо не корректно поворачивает передние колеса (автомобиль начинает дергаться влево или вправо во время движения).
5. Вибрации, биения, скрежет – руль начинает дребезжать.
6. Руль не возвращается в исходное положение.
7. Рулевое колесо вращается самостоятельно.

Существует множество причин неисправностей рулевой рейки, но указанные выше встречаются наиболее часто. Если вы заметили хотя бы один из этих симптомов, вашему автомобилю Лада Гранта следует как можно скорее отправиться на диагностику и ремонт.

Замена рулевой рейки своими руками

Для начинающих автомобилистов это может показаться слишком сложной процедурой. Но на деле всё проще. Алгоритм действий таков.

1. Отсоединить АКБ, ослабить болты передних колёс, вывесить перёд на домкратах и снять колёса.
2. В салоне автомобиля нужно открутить болт, с помощью которого клемма рулевого механизма соединяется с промежуточным валом. При этом рулевое колесо должно находиться в прямолинейном положении (колёса строго прямо).
3. Отсоединить тяги от поворотных рычагов.
4. Через зазоры в арках колёс открутить гайки крепления рулевого механизма.
5. Демонтировать хомут и снять рулевой механизм в сборе.
6. Далее снимаются все пыльники и их крепления.

Теперь можно устанавливать новую рулевую рейку (если не использовался ремкомплект для ремонта). Собирается узел в обратной последовательности. Положение рейки следует отрегулировать так, чтобы метки на картере совпали с метками на защитном пыльнике. Последняя операция при замене узла – это регулировка развал схождения передних колёс.

Если производился ремонт рейки, все детали обильно смазываются специальной смазкой (недостаток смазки сокращает срок службы рулевой рейки).

В большинстве случаев причиной поломки рейки является игнорирование автомобилистами осмотра автомобиля на предмет наличия неисправностей. Тщательная диагностика всех узлов и агрегатов проводится минимум раз в год.

Лада Гранта Замена Рулевой Рейки

Регулировка рулевой рейки

Узел может издавать стуки по различным причинам. Это явление является распространенной проблемой системы управления, унаследованной от модели Лада Калина, так как узлы этих автомобилей идентичны. Регулировку рейки можно выполнить самостоятельно.

Для этого потребуется минимальный набор инструментов:

• ключ для настройки рулевой рейки;
• торцевые головки на 10 и 13;
• крестовая отвертка.

Существует два метода подтяжки рейки. Первый метод предполагает использование специального ключа, который можно вставить в зазор арки с левой стороны. Второй метод более трудоемкий и подходит, если нет возможности добраться до гайки через зазор. В этом случае необходимо снять аккумулятор и его площадку, чтобы получить доступ к гайке для подтяжки редуктора. Первый способ проще, но давайте подробнее рассмотрим второй вариант.

Для начала отключите клеммы аккумулятора и снимите его, затем демонтируйте площадку, на которой он установлен. Теперь вы сможете добраться до гайки, расположенной на внутренней стороне корпуса редуктора. Ключ для подтяжки можно приобрести комбинированный, с одной стороны предназначенный для подтяжки рейки, а с другой – для натяжения ремня ГРМ.

Для подтягивания гайку необходимо поворачивать по часовой стрелке.

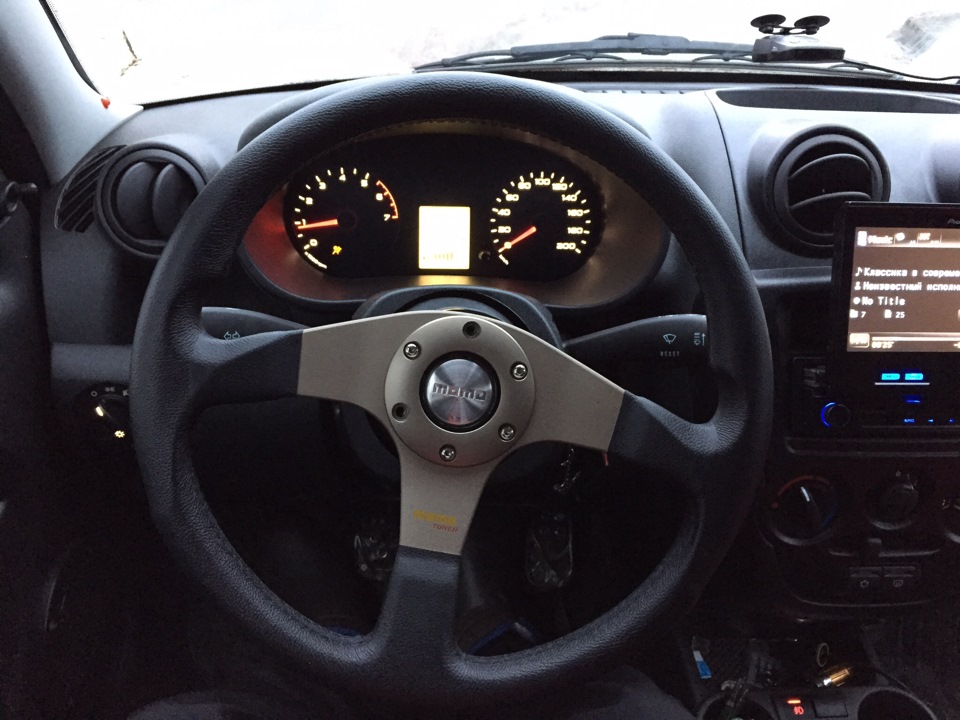

Тюнинг руля на Ладе Гранта

Вариантов модернизации рулевого колеса на Ладе Гранта немного. Самый популярный из них – это установка спортивного варианта. Такой руль не только сделает интерьер более привлекательным, но и повысит комфорт управления, особенно если будет подобран грамотно. Мультируль установить можно, но только если комплектация максимальная, в остальных случаях с его помощью нечем будет управлять.

Спортивный вариант должен быть травмобезопасным, т. е. при ДТП он должен деформироваться без нанесения повреждений водителю. Из недостатков можно отметить, что при наличии подушки безопасности в стандартном руле, спортивный ее не имеет. Также можно доработать руль, установив оплетку. Более продвинутые устанавливают под нее нить подогрева.

Для установки спортивного рулевого колеса понадобится провести следующие операции.

1. Выровнять прямо передние колёса (можно проехать немного вперёд и обратно, чтобы траектория движения была прямолинейная).
2. Отсоединить клеммы аккумулятора обесточив бортовую сеть автомобиля.
3. Модуль управления подушкой безопасности нужно отключить (если комплектация Гранты оснащена ей). Если не произвести отключение во время демонтажа заводского руля, она может выстрелить.
4. Демонтировать руль и установить на адаптер звуковой сигнал. Проводка должна быть сохранена в адаптере, для этого следует внимательно осмотреть все контакты.
5. Подсоединить адаптер к валу, но не фиксировать его гайкой.
6. На адаптер устанавливается спортивный руль и закрепляется специальными винтами.

Выбрасывать или продавать заводское изделие нельзя, спортивный вариант вызовет вопросы при прохождении техосмотра.

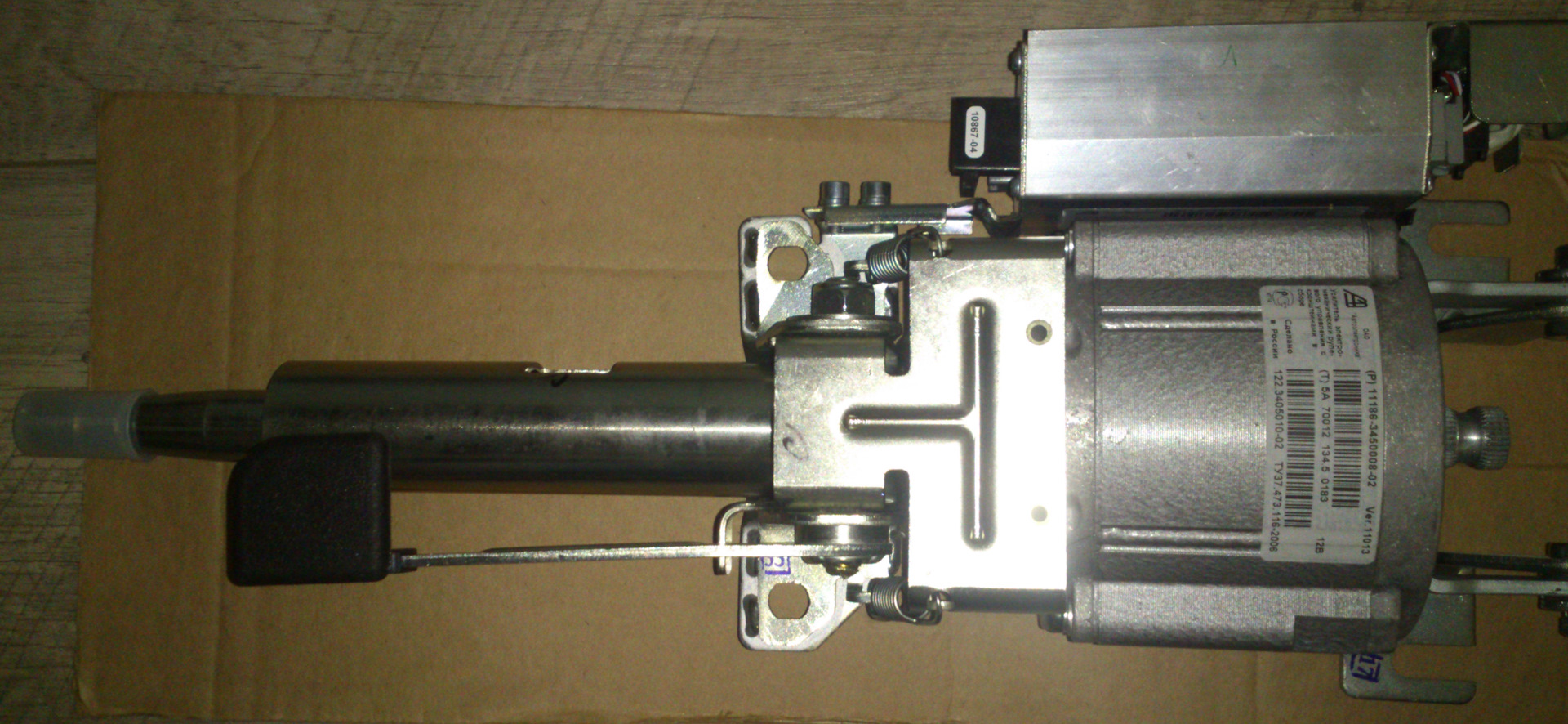

ГУР и ЭУР: установка своими руками

Электроусилитель рулевого управления впервые появился на модели Калини, затем на Гранте и новой Приоре. Хотя управлять автомобилем без ЭУР возможно, водители, которые ранее использовали машины с гидравлическим или электрическим усилителем, могут столкнуться с определёнными неудобствами. В базовой комплектации Лады Гранта электроусилитель не предусмотрен, что побуждает многих владельцев устанавливать его самостоятельно. Этот процесс не из легких, и стоимость агрегата также немаленькая. Однако наличие ЭУР обеспечивает комфортное вождение, улучшает маневренность и повышает безопасность.

Для установки не нужны особые навыки, достаточно базового опыта и набора инструментов. Если вы решили установить электроусилитель на Ладу Гранта, важно обратить внимание на номер устройства при покупке.

В этом наборе цифр можно найти информацию о месте производства, последние две цифры обозначают:

• 00 – произведён в Махачкале (не самый качественный, имеет много отрицательных отзывов);
• 04 – корейский усилитель, который можно найти в магазинах, но на авторазборках встречается редко;
• 02 – изготовлен в Калуге, является средним, но неплохим вариантом.

Для установки усилителя вам понадобятся гаечные ключи, отвертки и угловая шлифовальная машина (болгарка). Перед началом монтажа необходимо снять рулевое колесо, подрулевые переключатели, замок зажигания и рулевую колонку с карданом. Далее следуйте этому алгоритму действий.

1. Выбить болты из снятого кронштейна в виде пластины и отрезать болгаркой около 3 см с верхней части.
2. Просверлить отверстия в пластине для крепления электроусилителя.
3. Закрепить кардан на ЭУР.
4. Под кронштейн, где будет крепиться электроусилитель, подложить шайбы для регулировки руля.
5. Установить электроусилитель и затем установить кардан в рейку.

После этого необходимо подключить ЭУР к проводке в соответствии с электросхемой, прилагаемой к усилителю. С помощью шайб отрегулируйте отклонение руля в различных положениях. Дальнейшее обслуживание электроусилителя не требуется. Тем, кто планирует заменить ЭУР на гидроусилитель, следует понимать, что это нецелесообразно. Во-первых, ЭУР более технологичен и современен, а во-вторых, установка ГУР на Гранту является трудоемким и дорогостоящим процессом, который не приносит практических преимуществ.

Рулевой механизм Лады Гранта отличается надежностью и простотой конструкции. При своевременной диагностике неисправностей и регулярном обслуживании рейки и других узлов, они прослужат долго без серьезных проблем.

Обслуживание и уход за рулевой рейкой

Обслуживание рулевой рейки является важным аспектом ухода за автомобилем Лада Гранта, так как от состояния этого узла зависит безопасность и комфортность управления автомобилем. Регулярное внимание к рулевой рейке поможет предотвратить серьезные поломки и продлить срок службы автомобиля.

Первым шагом в обслуживании рулевой рейки является регулярная проверка уровня жидкости в системе гидроусилителя руля. Низкий уровень жидкости может привести к перегреву и повреждению рейки. Рекомендуется проверять уровень жидкости не реже одного раза в месяц, а также перед длительными поездками. Если уровень жидкости ниже нормы, необходимо долить ее до необходимого уровня, используя рекомендованный производителем тип жидкости.

Вторым важным аспектом является осмотр рулевой рейки на наличие утечек. Утечки жидкости могут указывать на износ уплотнителей или повреждение самой рейки. Если вы заметили следы жидкости на рейке или под автомобилем, это может быть признаком необходимости ремонта или замены узла. В таком случае рекомендуется обратиться к специалистам для диагностики и устранения проблемы.

Также стоит обратить внимание на состояние рулевых тяг и наконечников. Износ этих компонентов может привести к люфтам в рулевом управлении и ухудшению управляемости автомобиля. Регулярная проверка и замена изношенных деталей помогут избежать более серьезных проблем в будущем.

Не менее важным является и периодическая смазка рулевой рейки. В зависимости от условий эксплуатации автомобиля, смазка может потребоваться каждые 30-50 тысяч километров пробега. Используйте только рекомендованные производителем смазочные материалы, чтобы избежать повреждения узла.

Кроме того, стоит учитывать, что рулевая рейка может подвергаться воздействию различных факторов, таких как коррозия и механические повреждения. Поэтому важно следить за состоянием защитных чехлов и пыльников, которые предотвращают попадание грязи и влаги в узел. При обнаружении повреждений этих элементов их следует заменить как можно скорее.

Наконец, регулярное техническое обслуживание автомобиля, включая проверку и регулировку углов установки колес, также влияет на состояние рулевой рейки. Неправильная установка колес может привести к неравномерному износу и преждевременному выходу из строя рулевой рейки.

В заключение, правильное обслуживание и уход за рулевой рейкой на автомобиле Лада Гранта включают в себя регулярные проверки уровня жидкости, осмотр на наличие утечек, состояние рулевых тяг и наконечников, смазку узла и контроль за защитными элементами. Соблюдение этих рекомендаций поможет обеспечить надежную и безопасную работу рулевого управления вашего автомобиля.

Вопрос-ответ

Каковы основные признаки неисправности рулевой рейки на Ладе Гранте?

Основные признаки неисправности рулевой рейки включают стуки и шумы при поворотах, затрудненное вращение руля, а также утечки жидкости из системы рулевого управления. Если вы заметили эти симптомы, рекомендуется обратиться к специалисту для диагностики.

Как часто нужно проверять рулевую рейку на Ладе Гранте?

Рекомендуется проверять рулевую рейку каждые 20-30 тысяч километров пробега или при каждом плановом техническом обслуживании автомобиля. Это поможет выявить возможные проблемы на ранней стадии и избежать серьезных поломок.

Можно ли самостоятельно заменить рулевую рейку на Ладе Гранте?

Да, замену рулевой рейки можно выполнить самостоятельно, если у вас есть соответствующий опыт и инструменты. Однако, учитывая сложность процесса и необходимость точной настройки, рекомендуется обратиться к профессионалам, если вы не уверены в своих силах.

Советы

СОВЕТ №1

Регулярно проверяйте уровень жидкости в системе рулевого управления. Низкий уровень жидкости может привести к ухудшению работы рулевой рейки и даже к ее поломке.

СОВЕТ №2

Обратите внимание на признаки износа рулевой рейки, такие как стуки, вибрации или трудности при поворотах. Если вы заметили эти симптомы, не откладывайте диагностику и ремонт.

СОВЕТ №3

При замене рулевой рейки используйте только оригинальные запчасти или качественные аналоги. Это обеспечит надежность и долговечность работы рулевого управления вашего автомобиля.

СОВЕТ №4

Регулярно проводите техническое обслуживание автомобиля, включая проверку и регулировку рулевого управления. Это поможет предотвратить серьезные проблемы и продлить срок службы рулевой рейки.
