Ремонт рулевой рейки на автомобиле Калина — важная задача для владельцев, особенно при появлении подозрительных звуков или других признаков неисправности. В этой статье рассмотрим устройство рулевого механизма и шаги для самостоятельного ремонта. Знание основ ремонта рулевой рейки поможет сэкономить на сервисе и повысит уверенность в техническом обслуживании автомобиля.
Особенности конструкции
Система рулевого управления автомобиля Лада Калина включает в себя электрический усилитель и рулевую колонку, которая может регулироваться по высоте и углу наклона. Рулевой механизм представляет собой рейку с изменяемым передаточным отношением. Эта рейка соединяется с картером двигателя через шестерню с косыми зубьями, длина которых варьируется по всей длине рейки. На иллюстрации показана конструкция рулевой рейки Калины.

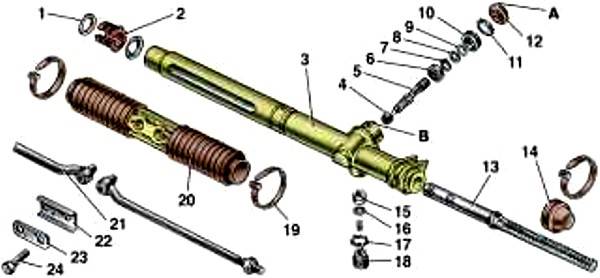

Рулевая рейка на Калина прижимается к шестерне с помощью пружины. Для снижения трения используется пластиковый вкладыш. Давление пружины можно регулировать с помощью гайки (заводской зазор между рейкой и валом составляет 0,1 мм). Второй конец рейки упирается в пластиковую втулку. Регулировка зазора позволяет устранить посторонние звуки.
Вал рулевой системы установлен в подшипниках: один из них находится в кронштейне колонки, а другой — в корпусе электроусилителя. Кронштейн колонки крепится к кронштейну педалей (в передней части) и к кузову автомобиля. Соединение кронштейна колонки с трубой выполнено в виде шарнира из двух пластин, что позволяет изменять положение руля, при этом диапазон перемещения ограничивается прорезями в пластинах.
Для фиксации положения трубы используется рычаг, который соединен с регулировочной втулкой. Эта втулка ввинчена в стяжной болт, расположенный в прорезях пластин. При повороте рычага втулка вращается, ослабляя фиксацию пластины, что дает возможность изменить положение руля. Пружины между пластинами и кронштейном подтягивают трубу вверх, когда крепление ослаблено.
Рулевая система Лады Калины состоит из двух рулевых тяг и поворотных рычагов. Тяга включает в себя внешние и внутренние наконечники, а также регулировочную резьбовую втулку, которая изменяет длину тяги при вращении. Необходимая регулировка фиксируется болтами. Тяга соединяется с поворотным рычагом через внешний наконечник, выполненный в виде шарового шарнира.
Электрический усилитель Калины снижает усилие, необходимое для вращения руля. Он основан на электродвигателе с редуктором, который находится под кожухом рулевой системы. Управление усилителем осуществляется электронным блоком, который получает сигналы от датчиков скорости автомобиля, вращения вала и момента вращения рулевого вала.
Принцип работы усилителя заключается в том, что в статическом состоянии автомобиля момент на рулевом валу максимален, а при движении он уменьшается с увеличением скорости. На приборной панели имеется индикатор, показывающий работу усилителя руля.
Эксперты в области автомобильного ремонта отмечают, что рулевая рейка на Калине является важным элементом управления, и ее состояние напрямую влияет на безопасность и комфорт вождения. При возникновении проблем, таких как стуки или затрудненное вращение руля, рекомендуется не откладывать диагностику. Специалисты подчеркивают, что ремонт рулевой рейки может быть выполнен как в условиях СТО, так и самостоятельно, если у владельца есть соответствующий опыт и инструменты. Важно тщательно проверить все компоненты, включая сальники и втулки, так как их износ может привести к утечкам жидкости и ухудшению работы системы. Качественный ремонт включает в себя не только замену поврежденных деталей, но и регулировку, что обеспечивает долговечность и надежность рулевого управления. Эксперты советуют использовать оригинальные запчасти или проверенные аналоги, чтобы избежать повторных поломок и обеспечить безопасность на дороге.
Причины посторонних звуков, снятие рейки
Часто возникают ситуации, когда при повороте руля Лады Калины слышно, как что-то стучит и гремит. Такие посторонние звуки могут раздаваться постоянно или появляться после длительной стоянки. Если что-то грохочет в рулевом механизме, то следует выяснить причины этих шумов. Часто они возникают из-за износа шарового шарнира. Такой дефект может привести к невозможности движения транспорта, и деталь необходимо будет своевременно заменить.
Причиной стука или скрипа руля иногда становится повреждение гранаты. При неисправности рулевых реек, помимо стуков, возникает отдача рулевого колеса или появляются признаки закусывания руля. В этом случае потребуются регулировка или ремонт рулевой рейки, а, возможно, и ее замена. Шумы появляются при износе втулки амортизаторов. Виной стука может стать ослабление болтов, крепящих картер.
Читайте также:
Конструкция системы руля Калины такова, что подтяжка рулевой рейки, регулировка пружины могут быть произведены только после снятия рейки. Съем ее производится в следующем порядке. Приподнимается передняя часть автомобиля с использованием подъемника или «козелков». Со стороны салона выворачивается болт шлицевого крепления колонки руля.
Место крепления располагается ниже блока педалей. Снимаются передние колеса машины. Затем откручиваются и вынимаются гайки поворотных кулачков. Из-под капота извлекается аккумулятор вместе с площадкой. Извлекается теплоотражатель. Наконец, отвинчиваются гайки крепления рулевой рейки к кузову. После этого рейку можно извлекать наружу.
При разборке, регулировке и ремонте рулевой рейки Калина потребуется следующий инструмент:
- специальный ключ для регулирования рейки ВАЗ;
- индикатор зазоров часового типа;
- отвертка, плоскогубцы, набор торцевые и гаечных ключей;
- молоток;
- киянка;
- съемник рулевых наконечников;
- штангенциркуль;
- зубило;
- кисточка.
Любые посторонние звуки при повороте руля должны вызывать у водителя настороженность. Необходимо сразу выяснить причины их появления. Ремонт и регулировка рулевой рейки Калины может повысить безопасность движения.
| Признак неисправности | Возможная причина | Способ устранения |
|---|---|---|
| Стук в рулевой рейке | Износ втулок рулевой рейки | Замена втулок рулевой рейки |
| Люфт рулевого колеса | Износ карданного вала рулевого управления | Замена карданного вала |
| Тугое вращение руля | Недостаток смазки в рулевой рейке | Смазка рулевой рейки |
| Утечка жидкости ГУР | Повреждение сальников рулевой рейки | Замена сальников рулевой рейки |
| Вибрация на руле | Дисбаланс колес | Балансировка колес |
| Шум при повороте руля | Неисправность насоса ГУР | Замена насоса ГУР |
| Закусывание руля | Повреждение зубчатой пары рулевой рейки | Замена рулевой рейки |
| Неравномерное усилие на руле | Завоздушивание системы ГУР | Прокачка системы ГУР |
| Свободный ход руля | Ослабление крепления рулевой рейки | Подтяжка крепления рулевой рейки |
| Скрип при повороте руля | Износ опорных подшипников рулевой рейки | Замена опорных подшипников |
Интересные факты
Вот несколько интересных фактов о ремонте рулевой рейки на автомобиле Лада Калина:
-
Уникальная конструкция: Рулевая рейка на Ладе Калине имеет особую конструкцию, которая сочетает в себе как механические, так и гидравлические элементы. Это позволяет обеспечить более точное управление автомобилем и улучшить его маневренность, но также делает ремонт более сложным и требует специальных навыков.
-
Распространенные проблемы: Одной из наиболее распространенных проблем с рулевой рейкой на Калине является утечка жидкости из-за износа сальников или повреждения корпуса. Это может привести к ухудшению управления и повышенному износу других компонентов рулевого управления, поэтому важно регулярно проверять состояние рейки.
-
Самостоятельный ремонт: Многие владельцы Лады Калина предпочитают проводить ремонт рулевой рейки самостоятельно, что может существенно сэкономить средства. Однако для успешного выполнения этой задачи необходимо иметь специальные инструменты и знания о конструкции рейки, а также следовать рекомендациям по замене деталей и регулировке.
Регулировка пружины и усилителя руля
Часто причиной стука при повороте рулевого колеса становится ослабление прижимной пружины. Эта пружина отвечает за необходимое давление шестерни рулевой рейки к главной шестерне вала, которое устанавливается на заводе-изготовителе с помощью регулировки и фиксации. В процессе эксплуатации автомобиля пружина теряет свою упругость и расслабляется.
Чтобы увеличить давление пружины, необходимо ее подтянуть. Это делается после отсоединения рулевого механизма, но без извлечения рулевой рейки. Ремонт рулевой рейки в данном случае заключается в установке нужного зазора между рейкой и шестерней вала. Рулевая рейка устанавливается в нейтральное положение и фиксируется.
Сначала извлекается резиновая заглушка, а в отверстие регулировочной гайки упора вставляется щуп индикатора, чтобы он касался упора рейки. Рекомендуется использовать индикатор часового типа. Затем, поворачивая вал-шестерню, который толкает упор, измеряется перемещение упора с помощью индикатора. Длина перемещения не должна превышать 0,05 мм.
Если это значение превышено, его можно устранить, поворачивая регулировочную гайку. Рулевая рейка фиксируется в положении, соответствующем необходимому зазору, а легкость вращения вала-шестерни проверяется на всем диапазоне перемещения рейки.
-
Читайте также:
Регулировка гайки осуществляется с помощью специального ключа для рулевых реек ВАЗ. Не рекомендуется слишком сильно затягивать гайку, так как это может негативно сказаться на работе при максимальных поворотах рулевого колеса. Если при повороте руля наблюдается люфт, подтяжка пружины может быть выполнена методом практического подбора нужного усилия.
В этом случае регулировочная гайка сначала поворачивается на 20-25°, и проверяется наличие стука при повороте рейки. Если шум не исчез, гайка закручивается еще на 10-15°, и так продолжается до устранения стука. Если подтяжка пружины не дает результата, потребуется ремонт рулевой рейки.
Регулировка электрического усилителя Калины лучше всего осуществляется после снятия рулевой рейки, хотя возможна и без демонтажа, но с некоторыми неудобствами. Автомобиль ставится на ремонтную яму, чтобы обеспечить доступ к креплению передней части усилителя.
Зажимная гайка подтягивается поворотом по часовой стрелке снизу, а при подтягивании сверху — против часовой стрелки. В целях профилактики следует проверить состояние сальника, так как при сильном выворачивании рулевого колеса сальники быстро изнашиваются. Одновременно необходимо смазать все элементы, особенно пыльники рулевых тяг.
Разборка рулевой рейки и ремонт при заклинивании

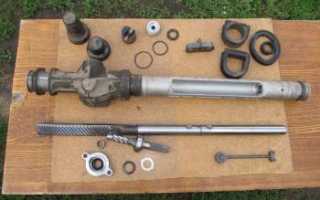

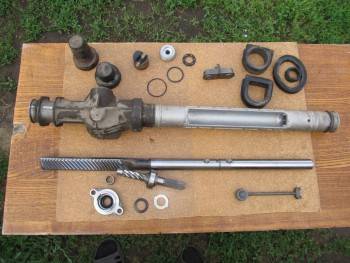

Если требуется ремонт рулевой рейки, то он начинается с ее разборки. При ремонте используется ремкомплект рулевой рейки. Разборка производится в определенном порядке. Для начала выкручивается регулировочная гайка, что порой требует значительных усилий. Затем извлекается упорная втулка.
Если ее извлечение затруднительно, можно киянкой произвести легкие удары по корпусу рейки. Снимаются боковые заглушки и пыльник после срезания пластмассовых крепежных элементов. Пыльник для профилактики рекомендуется заменить новым в любом случае. Из картера рейки вынимается вал с помощью ударов киянкой по корпусу.
Внутри освобожденной полости корпуса станет заметной пластмассовая втулка, которая извлекается при помощи отвертки. Ее надо заменить новой из ремкомплекта. Из полости корпуса рулевой рейки извлекается вся старая смазка; поверхность тщательно очищается, промывается и продувается.
Наносится новая смазка как внутри корпуса, так и снаружи. Для этой цели используют литол. Особое внимание следует уделить промазыванию участков зубчатого зацепления. Осматриваются все детали рейки и, если это необходимо, заменяются новыми из ремонтного комплекта. Если произошло заклинивание руля, его необходимо снять. Эта операция для Лады Калины проводится следующим образом.
Сначала от аккумулятора отключаются подушки безопасности, ослабляются их запоры и фиксаторы. Подушки освобождаются и сдвигаются в сторону. Отсоединяются два провода звукового сигнала. На валу крепления руля, в месте, отмеченном стрелкой, делается отметка расположения руля до его снятия.
Ослабляется (но не откручивается до конца) гайка руля. При раскачивании руля из стороны в сторону его подтягивают до упора в гайку. Затем следует подровнять колеса автомобиля и обеспечить прямое расположение руля. Вынимается штифт и вставляется в блок переключателей ниже руля.
Рулевое колесо в это время должно быть обязательно зафиксировано. Далее извлекаются провода и вытаскивается руль. Проверяются все элементы, производится смазка. Сборка руля осуществляется в обратной последовательности.
Сборка и установка отремонтированной рейки
После завершения всех этапов ремонта рулевой рейки на автомобиле Лада Калина, необходимо правильно собрать и установить отремонтированную деталь. Этот процесс требует внимательности и аккуратности, чтобы обеспечить надежную работу рулевого управления.
Перед началом сборки убедитесь, что все детали рейки очищены от загрязнений и смазаны. Для этого используйте специальную смазку, подходящую для рулевых механизмов. Это поможет избежать преждевременного износа и обеспечит плавность работы.
Первым шагом в сборке является установка сальников и уплотнительных колец. Они должны быть установлены на свои места с учетом правильной ориентации. Убедитесь, что сальники не повреждены и плотно сидят в своих гнездах. Неправильная установка может привести к утечкам жидкости и ухудшению работы рейки.
Далее, необходимо установить зубчатую рейку и вал. Убедитесь, что они правильно совмещены и не имеют заеданий. Для этого можно немного покачать вал, чтобы убедиться в его свободном ходе. После этого зафиксируйте их с помощью соответствующих крепежных элементов, следя за тем, чтобы не переусердствовать и не повредить резьбу.
После сборки рулевой рейки, переходите к установке на автомобиль. Для этого сначала необходимо установить рейку на место, предварительно очистив крепежные места от грязи и ржавчины. Убедитесь, что все крепежные элементы находятся в хорошем состоянии и готовы к использованию.
Закрепите рейку на кузове автомобиля, используя оригинальные болты и гайки. Рекомендуется использовать динамометрический ключ для затяжки, чтобы избежать повреждения резьбы и обеспечить необходимый момент затяжки. Обычно для рулевых реек это значение составляет около 30-50 Нм, но уточните в технической документации вашего автомобиля.
-
Читайте также:
После установки рейки, подключите все необходимые шланги и электрические разъемы, если они имеются. Убедитесь, что все соединения надежны и не имеют утечек. Проверьте уровень жидкости в системе рулевого управления и при необходимости долейте ее до необходимого уровня.
Завершив установку, проведите тест-драйв автомобиля. Обратите внимание на работу рулевого управления: оно должно быть плавным и без посторонних звуков. Если вы заметили какие-либо проблемы, рекомендуется повторно проверить все соединения и крепления.
Таким образом, правильная сборка и установка отремонтированной рулевой рейки на Ладе Калине обеспечит надежную и безопасную эксплуатацию автомобиля. Не забывайте о регулярном обслуживании и проверке состояния рулевого управления для предотвращения возможных поломок в будущем.
Вопрос-ответ
Что лучше восстановить рулевую рейку или купить новую?
Экономия средств: Одним из главных преимуществ ремонта рулевой рейки является экономия денег. Ремонт обычно обходится дешевле, чем покупка новой рейки. Сохранение оригинальных деталей: Если вы дорожите сохранением оригинальных компонентов вашего автомобиля, ремонт рулевой рейки может быть хорошим вариантом.
Можно ли отремонтировать протекающую рулевую рейку?
Устранение утечек в системе реечного и шестеренчатого привода часто требует больших затрат, поскольку уплотнители сложно ремонтировать даже механику. Большинство утечек устраняется заменой всей системы реечного и шестеренчатого привода для обеспечения её корректной работы. Альтернативой является средство для устранения утечек гидроусилителя руля.
Советы
СОВЕТ №1
Перед началом ремонта рулевой рейки на Калине обязательно ознакомьтесь с технической документацией вашего автомобиля. Это поможет вам понять конструкцию и особенности системы, а также избежать ошибок при разборке и сборке.
СОВЕТ №2
Используйте качественные инструменты и запчасти. Некачественные детали могут привести к повторным поломкам и дополнительным расходам. Обратите внимание на оригинальные запчасти или проверенные аналоги.
СОВЕТ №3
Обязательно проверьте уровень жидкости в гидроусилителе руля перед началом работы. Низкий уровень жидкости может повредить насос и другие компоненты системы, что усложнит ремонт.
СОВЕТ №4
После завершения ремонта не забудьте провести тест-драйв. Это поможет убедиться, что рулевая рейка работает корректно и нет посторонних звуков или люфтов. Если что-то не так, лучше сразу обратиться к специалисту.
