Регулировка сцепления на ВАЗ Калина — важная процедура для надежной работы трансмиссии и комфортного вождения. Правильная настройка сцепления предотвращает преждевременный износ деталей, улучшает отклик педали и исключает пробуксовку. В статье рассмотрим основные принципы регулировки сцепления и способы определения необходимости этой процедуры для вашего автомобиля. Эти знания помогут поддерживать автомобиль в хорошем состоянии и продлить срок службы его компонентов.
Устройство сцепления
Сцепление данной модели от АвтоВАЗа представляет собой однодисковую систему, относящуюся к сухому типу. Оно оборудовано центральной нажимной пружиной. Педаль сцепления соединена с диском через специальный трос, длина которого может быть отрегулирована с помощью храпового механизма. Это можно увидеть в видео, показывающем конструкцию Калины.
Накладки зависимого диска со временем изнашиваются и истончаются. Проблема устраняется с помощью храпового механизма, который компенсирует износ, натягивая трос. Натяжение вызывает вращение вилки выключения, что приводит к сжатию пружины, находящейся во втулке регулирующего механизма. Эта пружина, в свою очередь, сжимает фиксаторы, расположенные на зубчатом наконечнике троса. В результате всех этих действий происходит освобождение наконечника и натяжение троса.
Храповый механизм позволяет автовладельцам избежать лишних затрат времени и усилий на регулировку. Однако это лишь теоретическое преимущество, предложенное разработчиками Калины. На практике, при эксплуатации автомобиля, важно знать, как самостоятельно отрегулировать сцепление.
Эксперты отмечают, что правильная регулировка сцепления на автомобиле Калина является ключевым аспектом обеспечения его надежной работы и безопасности. В первую очередь, важно учитывать, что сцепление должно обеспечивать плавный переход между передачами, предотвращая рывки и пробуксовку. Специалисты рекомендуют регулярно проверять зазор между педалью сцепления и механизмом, так как его неправильные параметры могут привести к преждевременному износу деталей. Также стоит обратить внимание на состояние троса сцепления и его натяжение, что напрямую влияет на эффективность работы системы. Важно помнить, что регулярное техническое обслуживание и своевременная регулировка сцепления помогут избежать серьезных поломок и продлить срок службы автомобиля.
Когда требуется регулировка
Регулировка сцепления выполняется только при выключенном двигателе. Она необходима при отклонении от следующих значений:
- полный ход педали не превышает 146 мм;
- перемещение поводка троса относительно рычага вилки выключения — в пределах 270 мм;
- биение накладок зависимого диска не превышает 0,5 мм;
- дистанция между накладками и заклепками, которые их придерживают, составляет 0,2 мм и меньше.
Существует несколько способов проверки того, нуждается ли автомобиль в регулировке сцепления.
- Следует несколько раз подряд нажать на педаль и послушать, нет ли посторонних шумов. Если заедает или скрипит педаль сцепления, желательно провести регулировку. В некоторых случаях автовладельцам не удается визуально оценить, свободно ли педаль возвращается на место. В подобных ситуациях рекомендуется выполнить следующие действия:
- зажать рукой сцепление до упора;
- прекратить силовое воздействие, но оставить руку на педали для того, чтобы чувствовать, есть ли ход.
Если заедает и щелкает педаль сцепления либо она возвращается в исходное положение с характерными подергиваниями, нужно отрегулировать сцепление.
- Необходимо измерить расстояние от пола до внешней части педали при помощи линейки или штангенциркуля. Затем следует нажать на педаль, чтобы она уперлась в пол. После этого нужно отпустить педаль и повторно провести замеры. Если расстояние превышает 146 мм, обязательно отрегулируйте сцепление.
| Принцип регулировки | Описание | Результат неправильной регулировки |
|---|---|---|
| Свободный ход педали | Расстояние, на которое педаль сцепления перемещается до начала сопротивления. Должен быть в пределах 10-20 мм. | Неполное выключение сцепления (ведет к затрудненному переключению передач, износу синхронизаторов) или неполное включение сцепления (ведет к пробуксовке, перегреву и износу диска сцепления). |
| Полное выключение сцепления | Достигается при нажатии педали сцепления до упора. Должно обеспечивать полное разъединение двигателя и трансмиссии. | Затрудненное переключение передач, хруст при включении передач, повышенный износ синхронизаторов. |
| Полное включение сцепления | Достигается при отпускании педали сцепления. Должно обеспечивать полную передачу крутящего момента от двигателя к трансмиссии без пробуксовки. | Пробуксовка сцепления (ощущается как потеря мощности при разгоне, запах гари), перегрев и ускоренный износ диска сцепления. |
| Регулировка троса сцепления | Основной метод регулировки свободного хода педали. Осуществляется путем изменения длины троса с помощью регулировочной гайки. | Неправильный свободный ход педали, что приводит к вышеуказанным проблемам. |
| Проверка состояния вилки и выжимного подшипника | Косвенно влияет на регулировку. Износ этих элементов может имитировать неправильную регулировку. | Шум при выжиме сцепления, затрудненное переключение передач, неполное выключение/включение сцепления. |
Интересные факты
Вот несколько интересных фактов о принципах регулировки сцепления на автомобиле Лада Калина:
-
Гидравлическая система сцепления: В Ладе Калине используется гидравлическая система сцепления, что обеспечивает более плавное и точное управление. Это позволяет уменьшить усилие на педали сцепления и улучшить отзывчивость, что особенно важно при частых переключениях передач в городских условиях.
-
Регулировка свободного хода: Одним из ключевых аспектов регулировки сцепления является настройка свободного хода педали. Правильная регулировка свободного хода позволяет избежать пробуксовки сцепления и обеспечивает его долговечность. Обычно свободный ход должен составлять 1-2 см, что позволяет сцеплению полностью разъединяться при нажатии на педаль.
-
Износ фрикционных дисков: Регулировка сцепления также включает в себя учет износа фрикционных дисков. При значительном износе дисков может потребоваться не только регулировка, но и замена сцепления. Важно следить за состоянием сцепления, чтобы избежать проблем с переключением передач и обеспечить безопасность на дороге.
Эти факты подчеркивают важность правильной регулировки сцепления для обеспечения надежной работы автомобиля.
Порядок регулировки сцепления на Калине
Автовладельцы Лада, столкнувшиеся с проблемами в работе сцепления, часто задаются вопросом, как правильно его отрегулировать. Для этого необходимо выполнить несколько шагов.

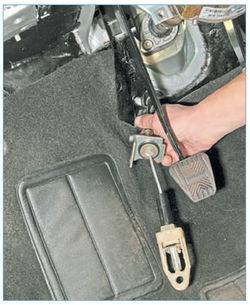

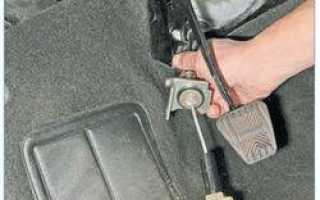

- Потяните трос вперед до упора, преодолевая сопротивление пружины, которая крепится к педали сцепления.
- Удерживая трос, с помощью штангенциркуля измерьте расстояние от пластикового поводка до рычага вилки выключения сцепления.
- Поверните поводок, чтобы установить расстояние на нужный уровень, следя за тем, чтобы при отпускании троса поводок плотно прилегал к рычагу вилки.
- Нажмите на педаль сцепления трижды, чтобы активировать систему автоматической регулировки длины троса.
- Проверьте полный ход педали.
Регулировка сцепления на автомобиле Калина — это важная процедура, которую должен освоить каждый владелец этой модели. Регулярная настройка поможет значительно увеличить срок службы вашего автомобиля.
Читайте также:
Частые ошибки при регулировке сцепления
Регулировка сцепления на автомобиле ВАЗ 2111 (Калина) — это важный процесс, который требует внимательности и точности. Однако, даже опытные автомобилисты могут допустить ошибки, которые могут привести к ухудшению работы сцепления или даже к поломке. Рассмотрим наиболее распространенные ошибки, которые следует избегать при регулировке сцепления.
1. Неправильная установка зазора между педалью сцепления и выключателем
Одной из самых распространенных ошибок является неправильная установка зазора между педалью сцепления и выключателем. Если зазор слишком мал, сцепление может не отключаться полностью, что приведет к его перегреву и быстрому износу. Если зазор слишком велик, это может вызвать трудности при переключении передач. Рекомендуется проверять зазор с помощью специального инструмента и следовать рекомендациям производителя.
2. Игнорирование состояния троса сцепления
Трос сцепления также требует внимания. Если трос изношен или поврежден, это может привести к неправильной работе сцепления. Перед регулировкой обязательно проверьте состояние троса: он должен быть свободным от перегибов и повреждений. В случае необходимости замените трос, чтобы избежать проблем в будущем.
3. Неправильная регулировка натяжения троса
Регулировка натяжения троса сцепления — это еще один важный аспект. Слишком сильное натяжение может привести к преждевременному износу деталей сцепления, в то время как слишком слабое натяжение может вызвать пробуксовку. Правильное натяжение должно обеспечивать легкость нажатия на педаль и четкость переключения передач. Используйте инструкции производителя для достижения оптимального натяжения.
4. Пренебрежение проверкой уровня жидкости в гидравлической системе
Если ваш автомобиль оснащен гидравлическим сцеплением, важно регулярно проверять уровень жидкости в системе. Низкий уровень жидкости может привести к недостаточному давлению в системе, что, в свою очередь, повлияет на работу сцепления. Убедитесь, что уровень жидкости находится в пределах нормы и при необходимости долейте ее.
-
Читайте также:
5. Неправильная установка сцепления
Если вы заменяете сцепление, важно следовать инструкциям по установке. Неправильная установка может привести к неправильной работе сцепления и его быстрому износу. Убедитесь, что все детали установлены правильно, и используйте необходимые инструменты для фиксации.
6. Игнорирование рекомендаций по эксплуатации
Наконец, многие водители игнорируют рекомендации по эксплуатации сцепления. Например, резкое отпускание педали сцепления или частое переключение передач без полной остановки автомобиля может привести к быстрому износу. Соблюдение правил эксплуатации поможет продлить срок службы сцепления и избежать ненужных поломок.
Избегая этих распространенных ошибок, вы сможете обеспечить надежную и долговечную работу сцепления вашего автомобиля ВАЗ 2111 (Калина). Регулировка сцепления — это не только технический процесс, но и важный аспект, влияющий на безопасность и комфорт вождения.
Вопрос-ответ
Как правильно регулировать сцепление?
Сцепление всегда нужно выжимать до упора и быстро, без промежуточных задержек, единым, но плавным движением. В зависимости от величины хода педали давить на нее нужно либо носком стопы (если ход не превышает 20 см), либо средней частью (если ход педали больше).
Каков принцип работы системы сцепления?
Принцип работы сцепления основан на силе трения между диском сцепления и маховиком. При рабочем состоянии сцепления фрикционный контакт передаёт крутящий момент от двигателя к трансмиссии. При выключении сцепления подача мощности прерывается, что позволяет переключить передачу.
Как должна срабатывать педаль сцепления?
Педаль сцепления выжимается и отпускается плавно, а не резко. Это необходимо для защиты от ударной нагрузки и равномерности движения автомобиля. Если резко бросить педаль сцепления, машина будет двигаться рывками, что чревато проскальзыванием и потерей контроля над управлением.
Советы
СОВЕТ №1
Перед началом регулировки сцепления обязательно ознакомьтесь с инструкцией по эксплуатации вашего автомобиля. Это поможет вам понять, какие именно параметры необходимо настраивать и какие инструменты могут понадобиться.
-
Читайте также:
СОВЕТ №2
Регулировку сцепления лучше всего проводить на ровной поверхности. Это обеспечит точность измерений и упростит процесс настройки. Убедитесь, что автомобиль стоит на ручном тормозе для безопасности.
СОВЕТ №3
Обратите внимание на состояние тросика сцепления и других компонентов. Если они изношены или повреждены, лучше заменить их перед регулировкой, чтобы избежать повторных проблем в будущем.
СОВЕТ №4
После завершения регулировки обязательно протестируйте сцепление в движении. Это поможет убедиться, что все настройки выполнены правильно и сцепление работает эффективно.
