Датчик Холла на ВАЗ 2109 важен для системы зажигания, обеспечивая управляющие импульсы на коммутатор и стабильную работу двигателя. В этой статье рассмотрим процесс замены датчика Холла, который может выполнить любой автолюбитель без помощи специалистов. Зная основные этапы, вы сэкономите время и деньги, а также повысите надежность автомобиля.
Проверка датчика
Не всегда неисправность датчика Холла приводит к тому, что двигатель автомобиля не запускается. Возможны иные проблемы с зажиганием, такие как перебои в работе мотора при различных режимах, нестабильный холостой ход или потеря мощности. Существует два метода проверки датчика Холла. Первый из них подходит для тех, кто не обладает глубокими знаниями в области автоэлектрики и электроники.
Для этого способа потребуется приобрести новый и исправный датчик в магазине автозапчастей и установить его на место старого. Если после этой замены двигатель запускается, значит, проблема решена. В противном случае, неисправность может быть связана с резистором, коммутатором, катушкой, замком зажигания, проводами, свечами или другими компонентами трамблера.
https://youtube.com/watch?v=DiWtCGGKN6s
Второй метод проверки датчика Холла на ВАЗ 2109 требует определенных знаний в области электрики. Для самостоятельной диагностики вам понадобятся следующие инструменты и устройства:
- вольтметр или мультиметр с пределом измерения не менее 15 В и внутренним сопротивлением не менее 100 кОм;
- 3-штекерная колодка от трамблера с низковольтными проводами;
- резистор с сопротивлением 2 Ом.
Процедура проверки осуществляется следующим образом.
- Сначала необходимо снять трамблер с автомобиля.
- Затем подключите к разъему низковольтных проводов колодку с проводами, резистор и вольтметр по указанной схеме.
- Далее подайте напряжение от аккумулятора (9-14 В) к положительному контакту и медленно поворачивайте валик распределителя.
- Во время этой операции запишите минимальные и максимальные показания вольтметра.
В норме минимальное напряжение должно быть менее или равно 0,4 В, а максимальное не должно отличаться от напряжения аккумулятора более чем на 3 В. Если при повороте валика трамблера не происходит резкого изменения напряжения, либо минимальные и максимальные значения не соответствуют норме, это указывает на неисправность датчика, который следует заменить.
Эксперты отмечают, что датчики Холла на ВАЗ 2109 играют ключевую роль в системе зажигания и управления двигателем. Эти устройства обеспечивают высокую точность определения положения коленчатого вала, что, в свою очередь, способствует оптимизации работы двигателя и снижению расхода топлива. Специалисты подчеркивают, что использование датчиков Холла позволяет улучшить запуск двигателя в холодное время года и повысить его общую надежность. Однако, как отмечают профессионалы, важно следить за состоянием датчиков и своевременно их заменять, так как износ может привести к сбоям в работе системы зажигания. В целом, правильная эксплуатация и уход за датчиками Холла могут значительно продлить срок службы автомобиля и улучшить его характеристики.
Замена устройства
Для того чтобы заменить датчик Холла, сначала необходимо снять трамблер с привода вспомогательных узлов. Алгоритм демонтажа таков.
- В первую очередь надо отцепить клеммы от аккумуляторной батареи.
- Потом нужно снять бронепровода с крышки прерывателя-распределителя и отцепить шланг от вакуум-корректора.
- Затем надо вынуть трос газа из держателя, чтобы не мешал, открутить гайку, крепящую кронштейн, на котором держатся провода, снять кронштейн со шпильки и убрать его в сторону.
- Далее необходимо нацарапать отверткой или нарисовать маркером прямую линию, переходящую с корпуса трамблера на корпус привода вспомогательных узлов. Эта метка позволит во время установки трамблера сохранить прежний момент зажигания.
- После этого надо отцепить от прерывателя-распределителя колодку с проводкой.
- Затем нужно вытащить грязезащитную заглушку из лючка картера сцепления и при помощи отвертки провернуть маховик до той поры, пока поршень первого цилиндра не встанет в верхнее положение.
- Теперь необходимо открутить 2 оставшиеся гайки и снять трамблер.
После демонтажа агрегата можно приступить к замене датчика, для этого нужно выполнить последовательность действий.
- Открутить винты и снять крышку трамблера.
- Подтянуть бегунок вверх и снять его, затем вынуть пылезащитный экран.
- Снять разъем низковольтных проводов, открутив винтик.
- Открутить винты, фиксирующие опорную пластинку, и снять кольцо с ее штифта.
- Открутить винты вакуум-корректора, снять его тягу со штифта пластинки и вынуть его из корпуса.
- Приподнять пластинку отверткой и также вытащить из корпуса.

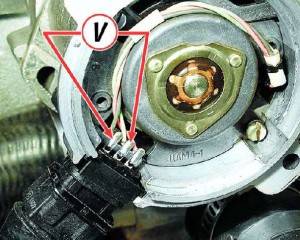

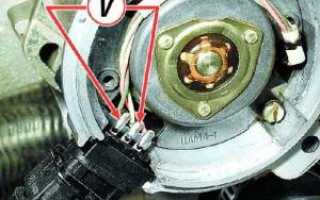

- Открутить винты, крепящие датчик, и заменить его новым.
Если датчик прикреплен к пластинке заклепками, то нужно менять их в сборе. Монтаж устройства следует проводить в обратном порядке. Перед установкой трамблера нужно повернуть внешний контакт бегунка к клемме первого цилиндра.
Читайте также:
| Параметр | Описание | Примечания |
|---|---|---|
| Назначение | Определение положения коленчатого вала для формирования импульсов зажигания и впрыска топлива. | Является ключевым элементом системы зажигания и впрыска. |
| Принцип работы | Основан на эффекте Холла: при прохождении магнитного поля через полупроводник возникает разность потенциалов. | В датчике Холла ВАЗ 2109 магнитное поле создается ротором, закрепленным на коленчатом валу. |
| Расположение | Устанавливается в трамблере (распределителе зажигания) или в модуле зажигания (для инжекторных двигателей). | Для карбюраторных двигателей находится внутри трамблера, для инжекторных — в отдельном модуле. |
| Признаки неисправности | Двигатель не заводится, глохнет на ходу, неустойчивая работа, провалы при разгоне. | Могут быть похожи на неисправности других элементов системы зажигания. |
| Диагностика | Проверка осциллографом, мультиметром (измерение напряжения питания и выходного сигнала), визуальный осмотр. | Важно проверить целостность проводки и разъемов. |
| Замена | Относительно простая процедура, не требующая специального инструмента. | При замене важно соблюдать полярность подключения и правильность установки. |
| Типы датчиков | Различаются по конструкции и применяемости (для карбюраторных и инжекторных двигателей). | Для инжекторных двигателей датчик Холла часто интегрирован в модуль зажигания. |
| Влияние на ЭБУ | Передает информацию о положении коленвала в электронный блок управления (ЭБУ). | ЭБУ использует эти данные для расчета оптимального момента зажигания и впрыска. |
Интересные факты
Вот несколько интересных фактов о датчиках Холла, используемых на ВАЗ 2109:
-
Принцип работы: Датчики Холла работают на основе эффекта Холла, который заключается в том, что при прохождении электрического тока через проводник в магнитном поле возникает напряжение, перпендикулярное как току, так и магнитному полю. Это позволяет датчику определять положение ротора распределителя зажигания или коленчатого вала, что критически важно для точного управления зажиганием.
-
Преимущества: Датчики Холла более надежны и долговечны по сравнению с традиционными механическими датчиками. Они не имеют движущихся частей, что снижает вероятность износа и поломки. Это особенно важно для автомобилей, таких как ВАЗ 2109, которые могут эксплуатироваться в различных условиях.
-
Совместимость с ЭБУ: На ВАЗ 2109 датчики Холла часто используются в сочетании с электронными блоками управления (ЭБУ). Это позволяет автомобилю более точно регулировать подачу топлива и зажигание, что в свою очередь способствует улучшению экономичности и снижению выбросов вредных веществ. Это делает ВАЗ 2109 более современным и эффективным автомобилем для своего времени.
Настройка и калибровка датчика
Датчик Холла на ВАЗ 2109 являются важными этапами для обеспечения корректной работы системы зажигания и управления двигателем. Датчик Холла отвечает за определение положения коленчатого вала, что критически важно для синхронизации работы двигателя и системы зажигания.
Перед началом настройки необходимо убедиться, что датчик установлен правильно и надежно закреплен. Он должен находиться в непосредственной близости от магнитного колеса, чтобы обеспечить точное считывание положения. Важно также проверить состояние проводки и соединений, так как плохие контакты могут привести к неправильной работе датчика.
Для калибровки датчика Холла потребуется мультиметр, который поможет проверить его работоспособность. Процесс калибровки включает в себя следующие шаги:
- Проверка напряжения питания: Сначала необходимо измерить напряжение, подаваемое на датчик. Для этого нужно подключить мультиметр к выводам питания датчика. Напряжение должно находиться в пределах 5-12 В в зависимости от модели датчика.
- Проверка сигнала: Далее следует проверить выходной сигнал датчика. Для этого мультиметр устанавливается в режим измерения переменного напряжения. При вращении коленчатого вала должен наблюдаться периодический сигнал, который указывает на исправность датчика.
- Настройка положения: Если датчик установлен неправильно, его необходимо отрегулировать. Для этого следует ослабить крепежные винты и аккуратно переместить датчик так, чтобы он находился на оптимальном расстоянии от магнитного колеса (обычно 1-2 мм).
- Тестирование: После настройки необходимо провести тестирование работы двигателя. Запустите двигатель и проверьте, как он реагирует на изменения оборотов. Если двигатель работает нестабильно или возникают перебои, возможно, потребуется повторная калибровка или замена датчика.
Важно помнить, что неправильная настройка или калибровка датчика Холла может привести к серьезным проблемам в работе двигателя, включая его неустойчивую работу, повышенный расход топлива и даже поломку системы зажигания. Поэтому рекомендуется проводить эти процедуры с особой тщательностью и, при необходимости, обращаться к специалистам.
В заключение, регулярная проверка и калибровка датчика Холла на ВАЗ 2109 помогут поддерживать двигатель в исправном состоянии и обеспечат его надежную работу на протяжении долгого времени.
Вопрос-ответ
Как понять, что неисправен датчик холла ВАЗ 2109?
Чтобы проверить датчик, необходимо снять с трамблёра трёхштекерную колодку, включить зажигание, замкнуть второй и третий провода выходов. Если при этом возникнет искра на центральном проводе катушки – датчик Холла сломан.
Как ведёт себя машина с неисправным датчиком Холла?
На холостом ходу в работе двигателя появляются перебои и рывки. Машина может дергаться при движении на повышенных оборотах. Силовой агрегат глохнет во время движения. При появлении одного из этих признаков необходимо в первую очередь проверить исправность датчика Холла.
Какой датчик отвечает за включение вентилятора ВАЗ 2109 инжектор?
Описание: автомобильный датчик температуры включения электровентилятора предназначен для управления работой электровентилятора в системе охлаждения двигателя автомобиля.
-
Читайте также:
Советы
СОВЕТ №1
Перед установкой датчика Холла на ВАЗ 2109 обязательно ознакомьтесь с технической документацией вашего автомобиля. Это поможет вам понять, какие именно параметры датчика необходимы для корректной работы системы зажигания.
СОВЕТ №2
При замене датчика Холла убедитесь, что вы используете качественные запчасти от проверенных производителей. Это значительно повысит надежность работы системы и уменьшит вероятность возникновения неисправностей.
СОВЕТ №3
Регулярно проверяйте состояние проводки и соединений, связанных с датчиком Холла. Плохие контакты могут привести к неправильной работе системы зажигания, что негативно скажется на производительности двигателя.
СОВЕТ №4
Если у вас возникли проблемы с запуском двигателя или его работой, не игнорируйте диагностику датчика Холла. Используйте мультиметр для проверки его работы, это поможет быстро выявить и устранить неисправность.
