Как работает коробка вариатор на автомобиле?

Что такое вариатор и «с чем его едят»: плюсы и минусы вариаторной КПП

Вариаторная бесступенчатая коробка передач поддерживает двигатель в необходимом тонусе и регулирует потребление топлива, позволяя хорошо сэкономить. За счет отсутствия ступеней, трансформация передаточного числа происходит плавно и без рывков. Плюсы и минусы вариатора, а также чем он лучше других КПП, мы рассмотрим далее в статье.

Вариативная КПП делится на несколько типов:

• цепные;
• клиноременные;
• тороноидальные.

Тороноидальные не так популярны, как клиноременные, в основном потому, что устанавливаются на заднеприводные и полноприводные автомобили, у которых двигатель находится продольно.

О коробке вариатор и сколько она служит, узнаем из видеоролика Вести РФ.

В настоящее время клиноременный вариант – самый популярный тип вариаторной коробки передач. Суть качественного ремня в том, что в разрезе он приобретает вид трапеции и вклинивается в шкив боковыми поверхностями. Чтобы понять устройство на основе работы этого ремня, представим перед собой две похожие трубки, которые находятся рядом в вертикальном положении. Если скрутить их друг с другом резинкой и начать крутить одну трубку, вторая повторит движения первой, причем подстраиваясь под ту же скорость, которой следует первая трубка.

Что такое коробка передач CVT и в чем заключается ее надежность, узнаем из видео Artur Bogomolov.

Если одну из двух деталей заменить трубкой большего размера, тогда их скорость будет заметно различаться: трубка с большим диаметром будет вращаться медленнее, что в целом нарушит ритм их слаженной работы. В этом и заключается принцип действия коробки передач: цилиндры постоянно изменяют свой размер, и за счет этого происходит работа.

Галерея «Типы вариаторных КПП»

На картинках можно увидеть виды коробок переключения передач.

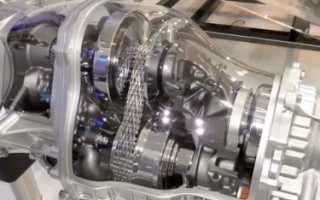

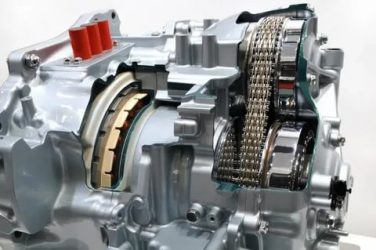

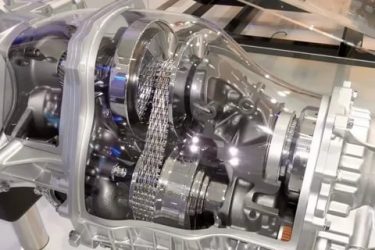

Фото 1. Цепной вариатор Фото 2. Схема тороидного вариатора Фото 3. Цепь и клиновидный пояс

В составе КПП находятся конусообразные шкивы, которые «смотрят» друг на друга острыми концами и упираются в клиновидный ремень. Конусы сходятся и расходятся, изменяя размер поверхности шкивов. Когда они отстраняются друг от друга, ремень приобретает горизонтальное положение, становясь ребрами, и проваливается в середину шкива, охватывая меньший радиус его размера.

Если концы встречаются, ремень натягивается и охватывает больший радиус шкива. Работу шкивов тщательно контролирует гидравлическая система. Она наблюдает за тем, чтобы концы конусов равномерно сходились и расставались. Как в случае с примером, где фигурировали трубки, один из конусов является ведущим, а второй ведомым. Один шкив находится на основном валу, который идет от мотора. Второй шкив идет на валу от колес автомобиля.

Благодаря работе шкивов и их удобному расположению, получается бесступенчатая трансмиссия. Передаточное отношение имеет обширные «горизонты». Когда мы сдаем на машине назад, вариатор активирует узел, который задает кружение выходного вала в обратном направлении. Плюсы и минусы вариатора CVT в машине узнаем ниже.

Вариатор фирмы JATCO

Основные достоинства и недостатки

Начнем с плюсов и выясним, чем лучше вариатор:

1. Рывки и скачки для его конструкции не характерны. В то же время он разгоняется быстрее, ведь КПП вариатор бесступенчатый, и им легче управлять.
2. Автомобиль, оснащенный вариатором, не заглохнет на светофоре в пробке и не станет барахлить на подъеме, ведь он плавно трогается с места.
3. Его особенности – 2 педали и простота управления.
4. Не шумит и не издает рычащих звуков.
5. Экономнее относится к топливу и это связано с равномерным разгоном и ходом.
6. Для водителей, которые заботятся об окружающей среде, вариатор отличное решение, потому что это экологическая трансмиссия. Она не выпускает в воздух столько ядовитых испарений, сколько механика и автомат.

Чем плох вариатор на авто?

1. Большие обороты на ХО для вариаторной коробки позволительны только на короткий срок. Долго так ехать невозможно.
2. Езда на вариаторе подразумевает покупку специальной жидкости для качественной работы клиновидного ремня. Значит, на жидкость такого типа придется раскошелиться, да еще и отыскать ее проблема.
3. Если не соблюдать условия, в которых вариатор хорошо себя чувствует, это приблизит время его смерти. А как следствие – дорогостоящий и длительный ремонт.

К поломкам может привести пагубное влияние автолюбителя. Если не проходить плановый техосмотр, это гарантирует проблемы, которые потом выльются в денежные растраты.

Автомобильный вариатор и его плюсы и минусы освещены в ролике от канала АВТОСАЛОН.

Разрыв и другие повреждения ремня – все еще № 1 в списке поломок вариатора.

Чтобы избежать неприятностей, нужно всегда помнить:

1. Резкое вдавливание педали тормоза в пол почти всегда гарантирует появление трещинок на ремне.
2. Если постоянно инициировать внезапные торможения, в итоге ремень протрется и лопнет.
3. Если в клеммах будут нарушены контакты, это приведет к ошибкам в работе узловой системы, и как следствие – повлияют на вариатор.
4. Когда автомобиль находится в нейтральном положении и вдруг совершает ритмичные покачивания, возможно проблема в электропроводке. Даже микроскопический разрыв жгута приведет к проблемам в вариаторе.
5. Симптом вышедшей из строя вариаторной коробки передач – аромат гари в салоне.

Минусы вариатора Митсубиси осветит автор видео Александр Степанов.

Чем вариатор отличается от других видов трансмиссий?

Самая популярная КПП – механика. Она состоит из трех валов (ведущий, промежуточный и зависимый), если машина заднеприводная, а двигатель находится в продольном положении. В случае с передним приводом у коробки насчитывается два вала: входящий и выходящий.

В классике переключение контролируется гидроблоком, а в современных вариантах – электроникой.

КПП автомат имеет несколько возможностей передвижения:

• экономная езда;
• обычная езда;
• спортивная езда.

Классика зарекомендовала себя надежностью. Такая коробка передач выжимает без проблем до 400 тысяч км пробега. Условие – правильная эксплуатация. Как и с другими вариантами КПП, в радиатор нужно заливать качественную ОЖ. Среди автоматических коробок передач есть вариант с ручным переключением, которое так любят многие автолюбители.

КПП «Робот» — своеобразный гибрид. Это механика, где передачи переключаются электроникой. Здесь есть две педали и сцепление, но нет гидротрансформатора. Эта коробка передач характеризуется рывками при переключении скоростей. Это особенно заметно на фоне вариатора, у которого нет ни рывков, ни толчков.

В последнее время на рынке появилась новинка — автомобиль, где есть два сцепления в КПП. Одно из них несет ответственность за четные передачи, другое – нечетные. Это нововведение исключило временные «провисания» робота, когда переключение передач длилось до 3 секунд.

 Загрузка …

«Автомат или Вариатор»

Надежен ли в автомобиле вариатор? Или лучше коробка автомат? О плюсах и минусах трансмиссий расскажет Avto-Blogger.ru.

Как проверить вариатор при покупке авто, способы проверки вариатора

Современные автомобили оснащаются различными коробками переключения передач. Самые распространённые вариации – механическая и автоматическая, дополнились роботизированной трансмиссией и вариатором. О том, как проверить вариатор при покупке автомобиля, следует знать тем автомобилистам, которые присмотрят себе немецкий или японский автомобиль с коробкой CVT. Чаще вариатор встречается на автомобилях Honda или Audi, но порой и на авто других марок.

Вариатор схож с автоматической коробкой переключения передач тем, что не нужно самостоятельно выставлять скорость с помощью рычага трансмиссии. Однако в своей работе он имеет существенные отличия: если «автомат» включает фиксированные передачи, как правило, в количестве от четырех до девяти, то вариатор – бесступенчатая трансмиссия, которая не имеет фиксированных ступеней.

Иначе говоря, если автоматическая коробка передач поочерёдно включает фиксированные ступени, то вариатор работает от нижнего до верхнего порога, не имея на пути увеличения передаточного числа промежуточных «остановок».

Итак, какими способами может быть осуществлена проверка вариатора, если вы уже встретились с продавцом и осматриваете автомобиль:

• Проверка масла в вариаторе;
• Проверка в движении;
• Проверка на звук.

Второй и третий способы могут показаться похожими, однако они лишь смежные, одно может не дать полного представления без другого.

Несмотря на то, что стандартный «автомат» с гидротрансформатором считается предпочтительным вариантом КПП, вариатор считается более современным, хотя и не лишён своих изъянов и недостатков, а в чём-то уступает автоматической коробке передач.

Поговорим подробнее о способах проверки вариатора.

Проверка масла

В коробке вариаторе, или, как она называется, CVT, имеется специальная жидкость – масло, позволяющее коробке плавно и бесшумно работать. Проверка жидкости в вариаторе является самым надёжным способом получить исчерпывающую информацию о состоянии и работоспособности трансмиссии.

Проверка масла проводится также, как, скажем, на двигателе – с помощью привычного масляного щупа. Однако важно учитывать, что в случае с вариатором масло необходимо проверять двумя метками на щупе, одна отвечает за состояние «на холодную», другая же – при прогретом вариаторе.

В случае, если уровень жидкости нормальный, следует перейти к проверке цвета масла. В идеале оно должно быть прозрачным, однако есть вероятность столкнуться с тем, что масло будет тёмным, или же оно будет мутным.

Если масло не прозрачное, это означает либо то, что владелец не ухаживает за автомобилем и пренебрегает необходимостью обслуживания бесступенчатой трансмиссии, или же вариатор используется в очень тяжёлом режиме, что говорит о владельце как о водителе, «убивающем» автомобиль своей манерой езды. По крайней мере, пагубно воздействует на состояние КПП.

Даже если масло оказалось прозрачным, не спешите праздновать победу – нужно также удостовериться, что в нём нет посторонних частиц. Если даже в абсолютно прозрачном масле вы можете заметить прожилки, сгустки и комки, это будет означать, что вариатор уже сильно изношен, и не исключено, что в ближайшем будущем речь зайдёт о серьёзном ремонте, а то и о замене коробки передач.

Возможно, вам бы того не хотелось, но если вы хотите быть уверены во всем, то масло из вариатора необходимо понюхать. Запах расскажет о многом, например, если масло пахнет горелым. Это означает, что вариатор эксплуатировался неправильно и при критических нагрузках.

Таким образом, необходимо проверить масло на:

• Прозрачность;
• Наличие посторонних веществ;
• Запах.

По этому ряду факторов вы сможете определить, ухаживали ли за требовательной к себе коробкой передач, или пустили всё на самотёк, что может привести в дальнейшем к дорогостоящему ремонту. Нужна вам покупка машины с такими симптомами, решайте, конечно, сами, но если что-то не так – советуем воздержаться.

Даже если масло оказалось прозрачным, чистым и без запаха гари, советуем не останавливаться на этом, и продолжить проверку уже на ходу автомобиля.

Проверка в движении

Как и у множества других узлов, агрегатов и деталей автомобиля, у вариатора есть набор особенностей, которые расскажут вам многое, стоит лишь немного проехаться на автомобиле. Если вы встретились с продавцом машины, оснащённой вариатором, не стесняйтесь попросить его о небольшом тест-драйве.

В идеале, конечно, «прогнать» автомобиль от нижнего до верхнего порога. Проще говоря, если машина плавно и без рывков ускорилась до 180 километров в час, это говорит об однозначной исправности вариатора. Однако мы не рекомендуем поступать таким образом, разве что если у вас поблизости есть гоночный трек, а сам владелец автомобиля согласен на такую стрессовую проверку.

Если машина дёргается, ускоряется не плавно, это говорит о неисправности. Вероятнее всего, виной происходящему – масляный насос, который забивается стершейся стружкой металла от изнашивающегося механизма вариатора. Если она забивает клапаны, насос начинает клинить, что приводит в скачкам давления масла в системе.

Теряется слаженность движения шкивов, ремень проскакивает, и автомобиль дёргается. Автомобиль с такими симптомами покупать крайне рискованно, потому если владелец долгое время проездил в таком режиме, очень вероятная скорая замена коробки, которая обходится недешёво (на Audi стоимость самого CVT приблизительно 100 тысяч рублей).

Сам ремень вариатора представляет собой набор металлических пластин, на которые, для лучшего сцепления со шкивами, нанесены микроскопические неровности. Механическим путём они со временем стираются, становясь той самой пылью, которая может забить системы. Если коробка дёргается – лучше откажитесь от покупки автомобиля, а владельцу порекомендуйте как можно скорее провести вскрытие вариатора.

Проверка на звук

Как мы уже сказали, хоть этот способ и сопряжён с проверкой на ходу, однако оба метода не обязательно дадут положительный и не обязательно дадут отрицательный результат. Хотя проводятся данные проверки вместе, итог у каждой из них самостоятельный.

Итак, владелец согласился на проведение небольшого тест-драйва, и вы сели за руль, или даже на место пассажира – для проверки на звук вам не обязательно рулить автомобилем. Первым делом, послушайте работу вариатора на холостом ходу – здесь вы должны услышать только двигатель, коробка при холостом звуков не издает совсем.

Исходя из конструктивных особенностей, на ходу вариатор тоже не издаёт особо никаких звуков. Если шумоизоляция машины не на высоте, то можно услышать тихий и равномерный звук работы вариатора, но ни в коем случае не должно быть резких звуков вроде щелчков или нарастающего воя – это говорит о неисправности коробки.

Некоторые звуки могут быть связаны с износом шкивов. В таком случае машина будет на ходу издавать гул, и к нему обязательно стоит прислушаться, так как по звучанию он очень сильно похож на гул от износившихся подшипников.

Не уловить этот звук может быть опасно, впрочем, его отсутствие хотя и повод для отпимизма, всё же не такой сильный, так как проблемы данного рода с вариатором могут возникать на самых разных пробегах – и на 50 тысячах, и за сотню – здесь многое решает манера езды владельца автомобиля и модель авто и самого вариатора.

Если вы не уверены, что данные способы для вас, или опасаетесь упустить что-то важное при проверке вариатора, то можете обратиться за услугой выездной проверки Автокод, и мастер осмотрит машину прямо на месте покупки, или же заказать проверку автоистории по ВИН или гос. номеру на «Автокод». Благодаря сервису вы узнаете реальный пробег автомобиля и были ли у него ДТП – основные моменты, которые подскажут, стоит ли присмотреться к автомобилю в принципе, и в каком состоянии, предположительно, его коробка-вариатор.

Устройство автомобиля: вариатор

Многие производители наряду с механическими, автоматическими и роботизированными коробками переключения передач предлагают своим клиентам трансмиссии вариаторного типа

В салоне припаркованного автомобиля вариатор легко перепутать с обычным автоматом или роботизированной коробкой – отсутствует педаль сцепления, селектор напоминает классический рычаг «автомата» — но на ходу почти сразу становится понятно, что это совершенно другая система.

При этом не только по особенностям поведения автомобиля вариатор стоит особняком: относительно высокая цена, фактическая непригодность к ремонту и множество окружающих клиноременные КПП ограничений – всё это заставляет удивляться, зачем же их нам предлагают обычно не склонные к необдуманным решениям автопроизводители?

Попробуем разобраться.

Зачем нужен вариатор

Двигатель внутреннего сгорания проявляет себя по-разному в зависимости от оборотов, на которых работает: так, максимальный крутящий момент реализуется на одних оборотах, а максимальная мощность на других – причем в диапазоне, редко используемом, например, при городской езде. И почти наверняка расход топлива в этих режимах работы двигателя не будет оптимальным (хотя, справедливости ради, нужно отметить, что расход зависит от множества факторов помимо числа оборотов двигателя).

Любая коробка передач нужна в автомобиле в первую очередь для того, чтобы изменять в широком диапазоне крутящий момент  — а следовательно, и тяговое усилие и скорость вращения колёс  автомобиля. При этом получает коробка передач этот крутящий момент с коленчатого вала двигателя, имеющего четко ограниченный рабочий диапазон.

При разгоне, когда нам нужна максимальная динамика, мы уводим двигатель в режим повышенных оборотов и стараемся в нем оставаться, пока необходимость в максимально быстром ускорении не отпадёт. При плавном ускорении на загородной трассе мы так же будем переключаться по мере необходимости.

Именно по этой причине для более полного использования возможностей двигателя выгодно внедрить большее число «коротких» ступеней с узким рабочим диапазоном – чем сейчас и занимаются производители традиционных трансмиссий – но этот подход неизбежно ведёт к увеличению стоимости, сложности и веса коробки передач.

Принципиально же иной подход к этому вопросу состоит в разработке системы, позволяющей в заданном диапазоне передаточных чисел бесступенчато изменять передаточное число трансмиссии. Именно такой системой и является вариатор.

История

Первые наброски бесступенчатой вариаторной трансмиссии (СVT – Continuous Variable Transmission – Постоянно Изменяемая Трансмиссия) можно найти в работах Леонардо да Винчи, датированных примерно 1490 годом. Неизвестно, нашёл ли применение тогда этот принцип, но в Европе к теме вернулись уже в 19 веке – в 1886 году выдан европейский патент на тороидальный вариатор.

В 1910 году мотоцикл Zenith с патентованной вариаторной трансмиссией Gradua-Gear настолько успешно участвовал в гонках Hill Climb, что трансмиссии подобного типа были запрещены в этих гонках для сохранения конкурентоспособности традиционных КПП.

В 1912-ом на мотогонках Tourist Trophy та же судьба постигла британцев Rudge-Whitworth с их системой Rudge Multigear. Официальная формулировка также содержала отсылку к необходимости поддержания интриги в гонке.

Запреты вариаторов в спорте продолжались до конца века –  так, в 1994 году вариаторы были запрещены в Формуле-1 ввиду опасений, что одна из команд может в будущем получить огромное преимущество, разработав достаточно эффективную трансмиссию на вариаторном принципе.

История вариатора на легковом автотранспорте начинается с 1928 года. Именно тогда третий по величине британский автопроизводитель Clyno Engineering Company устанавливает на автомобиль вариаторную трансмиссию собственной разработки – впрочем, не очень надёжную и эффективную ввиду отсутствия на тот момент необходимых технологий и материалов.

В 1958 году голландский производитель DAF, ныне известный нам по грузовым автомобилям, презентовал легковую машину DAF 600 с вариатором собственной конструкции Variomatic, которая после приобретения патентов компанией Volvo стала называться VDT (Van Doorne Transmissie– в честь владельца компании DAF Губерта Ван Дорна, самостоятельно разработавшего систему). Машина была интересна ещё и тем, что обеспечивала возможность торможения двигателем – для перевода трансмиссии в этот режим достаточно было переключить тумблер на приборной панели. Именно DAF является первым массовым автомобилем с вариаторной трансмиссией.

В конце 80х годов доработанный японскими инженерами вариатор продолжил наступление в нише компактных автомобилей. Знаковым автомобилем стала нацеленная в том числе на американский рынок Subaru Justy с электронным управлением вариатором. Несмотря на ограниченную популярность модели, вариаторы на автомобилях марки продолжали использоваться и в дальнейшем.

Nissan, также начавший эксперименты с бесступенчатыми трансмиссиями на малолитражке March в 1990х, в итоге стал устанавливать на полноразмерные автомобили – примером тому была Nissan Altima с 3,5 литрами под капотом.
До того одним  из недостатков вариатора считалась именно неспособность работать с большими крутящими моментами.

В результате непрерывного совершенствования вариаторов сегодня мы можем наблюдать надежно работающие вариаторы как на мощных Nissan и Audi, так и на конструкциях, далеких от автомобильного мира: например, трансмиссия вариаторного типа ставится на японский основной боевой танк Type 10 весом в 48 тонн и мощностью силовой установки 1200 л.с.

Принцип работы вариатора

Простейший конусный вариатор Эванса содержит два параллельных шкива конической формы, вершины конусов при этом направлены в противоположные стороны. Вращение с одного шкива на другой передаётся ремнем.

Если сдвинуть жесткий ремень на приводном конусе в сторону его основания, то для сохранения своей длины ремень сдвинется и на втором конусе, но за счет разнонаправленности конусов – на более узкий его участок. При этом передаточное число по мере движения приводного ремня будет плавно увеличиваться.

Чаще всего встречающийся в современных автомобилях клиноременной вариатор отличается в деталях от описанной схемы, но принцип, лежащий в основе данных устройств – общий: плавное изменение передаточного числа путём изменения диаметра приводного шкива.

Техническое устройство вариаторной трансмиссии

В клиноременном вариаторе каждый приводной шкив состоит не из одного, а из двух усеченных конусов, направленных друг на друга. Между ними зажат ремень клиновидного сечения, который при движении этих «полушкивов» навстречу друг другу буквально выдавливается на внешний радиус приводных конусов и одновременно переходя на меньший радиус ведомого вала.

Плавной и согласованной регулировкой расстояния между полушкивами – а, как следствие, и выбранного передаточного отношения- в современных автомобильных вариаторах занимается электроника.

Помимо электронного управления, в современную вариаторную трансмиссию входит и устройство, обеспечивающее возможность движения задним ходом (чаще всего для этого используется планетарная передача) и узел, компенсирующий отсутствие в вариаторе нейтральной передачи.

Производители используют в этом качестве почти все типы сцепления из присуствующих на рынке:

• гидротрансформатор (используется чаще всего), встречается на вариаторах Autotronic (Мерседес), Ecotronic (Форд), Extroid и Xtronic (Ниссан; первый чаще встречается на дорогих авто, второй — в бюджетном сегменте), Lineartronic (Субару), Multidrive (Тойота).
• многодисковое сцепление моктрого типа используется в вариаторах Multitronic (Хонда), Multimatic (Ауди)
• электромагнитное сцепление с электронным управлением встречается на системах Hyper (Ниссан)
• центробежное автоматическое сцепление ставится на вариаторы Transmatic (старые ДАФ, Форд и Фиат)

Также некоторыми производителями активно используются тороидальные вариаторы, где ремня нет, а функцию передачи крутящего момента от одного вала к другому выполняют ролики разной формы. Наиболее известен двойной тороидальный вариатор Extroid CVT, который ставился на мощные топовые модели Nissan. К сожалению, высокая стоимость и малая распространенность данного типа вариатора не позволяет считать его конкурентом традиционной клиноременной системы.


Виды ремней вариатора

технически сложная деталь клиноременного вариатора – это, собственно, ремень. Он должен быть крайне жестким и одновременно гибким – чтобы, будучи зажатым гидравликой в приводе иметь возможность работать на разных диаметрах шкивов. Категорически нельзя ему сжиматься или растягиваться. Простые автомобильные ремни – наподобие ремня генератора или газораспределительного механизма – под такие требования не подходят (хотя в вариаторе снегохода, например, используется именно резинотканевый ремень). Чаще всего в автомобильных вариаторах встречается наборный металлический ремень близкого к треугольному сечения.

В ряде агрегатов этот ремень применяется как «толкающий» — стальная конструкция ремня при сжатии приобретает дополнительную жесткость, что позволяет передавать вторичному валу большую мощность.

Впрочем, иногда проблемы передачи большой мощности с помощью вариатора решают применением вместо ремня широкой цепи, входящей в зацеп с половинами приводных шкивов своими боковыми частями. Дополнительное сцепление цепи, как и в клиноременном вариаторе, обеспечивается специальной трансмиссионной жидкостью, меняющей свою вязкость под давлением в точке контакта ремня и полушкива.

Эта жидкость дороже обычного трансмиссионного масла и крайне важна для вариатора.

Ограничения вариаторной трансмиссии и примеры их преодоления

Несмотря на наличие в системе ремня, назвать его расходником нельзя – большая часть производителей даёт на свои вариаторы гарантию в 150-200 тысяч километров. При этом несвоевременная замена жидкостей, выезды на бездорожье, резкие нагрузки и удары неизбежно приводят к снижению срока эксплуатации узла – о чем те же производители часто «забывают» написать. Иногда для продления этого срока замену ремня и валов произвести возможно, но чаще узел заменяется в сборе.

Основная беда вариатора заложена конструктивно – цепь или ремень, растянувшийся ввиду неправильного обслуживания или эксплуатации, начинает проскальзывать на шкивах, образуя на них задиры. Со временем даже небольшое разрушение ремня вариатора приводит к катастрофическим последствием для всех узлов вариатора. Помимо этого могут вызвать гибель трансмиссии и проблемы с датчиками скорости или шаговым мотором, управляющим всей системой. Иногда от продолжительного движения на высоких скоростях могут отказать подшипники полушкивов.

Также вариаторы, изначально созданные под спокойную езду, плохо переносят резкие старты ввиду повышенной нагрузки на ремень/цепь. Отсюда же вытекают ограничения по буксировке как других автомобилей, так и прицепов, что в принципе – не проблема, если речь идёт о небольшом автомобиле. Кстати, о буксировке автомобиля с вариатором тоже следует сказать отдельно – для этого придётся включать двигатель, чтобы приводной ремень в вариаторе смазывался в движении – но ещё лучше вообще отказаться от буксировки авто на тросе.

Вариатор, как система, в немалой степени зависящая от трения, склонен к перегреву при эксплуатации в снегу или на бездорожье. Вне дорог автомобиль с вариатором эксплуатировать вообще не стоит – ударные нагрузки и проскальзывание колес смертельно опасны для ремня вариатора. Все эти технические недостатки постепенно преодолеваются. Сложнее с другим –восприятием водителем вариатора, как некорректно работающего устройства традиционного типа.

При необходимости резкого ускорения вариатор, до того находившийся в режиме минимального расхода топлива, сначала дожидается смены режима работы двигателя на оптимальный для разгона. При этом он постоянно меняет передаточное число, чтобы не мешать двигателю перенастраиваться.

После чего, позволяя двигателю оставаться на зачастую некомфортных для слуха водителя высоких оборотах, вариатор начинает плавно менять диаметр шкивов в трансмиссии, обеспечивая плавный, но максимально эффективный разгон с сохранением двигателя в неизменном режиме работы с максимальной отдачей крутящего момента. Разгон получается оптимальным, но ускорение без привычного изменения тембра работы двигателя с набором скорости рождает заставляет неискушенного пользователя подозревать автомобиль в некорректной работе узлов и отсутствии динамики.

Именно для борьбы с этим субъективным восприятием поведения автомобиля с вариатором производители идут на всяческие ухищрения: добавляют лепестковые подрулевые переключатели виртуальных передач (например, в системе Sportronic у Mitsubishi), изменяют программы управления разгоном так, чтобы выход на оптимальные обороты двигателя происходил постепенно. По сути всё это – скорее дань человеческому консерватизму и маркетинговый компромисс – характеристики авто при этом, пусть и незначительно, но страдают.

Ровно по этой же причине рычаг управления режимами вариатора на многих автомобилях до сих пор стилизуют под рукоятку АКПП, хотя можно было бы обойтись и рядом кнопок.

Быть или не быть вариаторам

КПД трансмиссий вариаторного типа – едва ли не выше, чем у всех конкурентов и составляет 75%. При этом необходимо понимать, что одновременно получить рекордную экономичность и непревзойдённую динамику одной лишь установкой вариаторной трансмиссии – невозможно.

Как работает коробка вариатор на автомобиле?

Сегодня некоторая доля автомобилей на российском рынке оснащается вместо автоматической АКПП вариатором (CVT). Об этом типе трансмиссии можно услышать немало негативных мнений от водителей и положительных экспертных заключений. Кто же из них прав? Чем отличается коробка CVT от АКПП? Насколько оправдан выбор автомобиля с вариатором? Ответим.

Что такое вариатор и в чём его главное отличие от привычных КПП

Трансмиссия CVT – что это такое? CVT – это сокращение английского названия вариатора, т.е. Continuously Variable Transmission, что в дословном переводе означает «постоянно изменяющаяся передача». Его главное свойство – способность менять передачи в ином, чем мы привыкли порядке, а именно без постоянного и последовательного переключения скоростей (ступеней, передач). В связи с чем вариатор справедливо называют бесступенчатой трансмиссией. Это его главная отличительная особенность.

Вариатор относят к классу автоматических коробок передач: он работает в широком диапазоне, передачи переключаются автоматически, процессами управляет электронная система. И всё же разница между CVT и «автоматом» существенная. В чем именно она состоит?

• Бесступенчатая трансмиссия легче и меньше по размерам, чем АКПП.
• Отличается от «автомата» принципом работы. CVT обеспечивает идеальное сочетание передаточного отношения с нагрузкой на двигатель в каждый из моментов времени (изменения происходят каждую секунду).

Передаточное число – это отношение частоты вращения коленчатого вала к частоте вращения колес. У каждой передачи эта цифра индивидуальна –передаточное отношение 4, 5, 6 и т.д.CVT экономит топливо, повышает комфорт вождения (поскольку мотор большую часть времени работает на самых низких оборотах, во время движения с постоянной скоростью).

С инженерной точки зрения вариатор является оптимальной из всех существующих ныне КПП. Но не спешите принимать решение о покупке авто с CVT, не всё так однозначно.

Когда появился и чем обусловлено появление вариатора

Данная разработка была запатентована в 18 веке. Активно же применять её стали в 1950-1980-хх годах. Использовали в технике, не обладающей такой мощностью как легковой автомобиль (с электрогенераторами, в бензопилах, снегоходах, станках, швейных машинках). Для ТС потребовалось изобрести совершенно иной механизм бесступенчатой трансмиссии. И со временем инженеры решили эту задачу.

Впервые бесступенчатая трансмиссия была установлена на голландские автомобили DAF, сопоставимые с мототранспортом в 1958 году. Позже, в конце 70-х, патент «по наследству» перешёл к Volvo. Концерн попытался усовершенствовать «скромный» вариатор (пойти по этому пути было проще, чем перестраивать всё производство). Ресурса усовершенствованной модели CVT хватало лишь на 30 тыс. км пробега. Спустя годы концерн отказался использовать вариатор в своих автомобилях.

CVT-автоматическая коробка передач для DAF 55, шасси снято с рамы

В 80-х вариатор использовали на автомобилях Ford (модель Ford Fiesta), Fiat (модель Fiat Uno), Subaru. И лишь Субару удалось победить главный недостаток вариаторов – их недолговечность (концерн использовал вместо эластичного ремня в конструкции CVT, толкающий металлосодержащий). Компания Subaru оснастила многие автомобили трансмиссией CVT собственного производства и до сих пор поставляет свою разработку другим производителям.

В 90-х стали устанавливать вариатор и на автомобили класса С (т.е. среднего класса, до этого устанавливался на недорогих и практичных класса В). И всё благодаря непрекращающимся поискам более совершенной конструкции вариатора.

Стандартная схема, принцип действия и основные элементы

Вариатор в самом простом исполнении (созданный Вольво и поначалу использующийся концерном Субару) представляет собой движущий механизм, благодаря которому осуществляется передача вращения от одного узла к другому посредством промежуточного звена. Узлами выступают два шкива – колесики с ободом вокруг, внутри которого движется ремень. Промежуточным звеном – клиновый (разновидность приводного) ремень, соединяет между собой шкивы. Механизм получил название «клиноременный вариатор».

Крутящий момент непрерывно передаётся на колеса, также непрерывно происходит изменение передаточного отношения (при изменении оборотов двигателя, ремень либо натягивается, либо ослабляется).

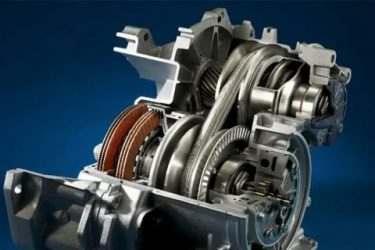

Современный клиноременный вариатор

В современной конструкции КПП CVT применяются шкивы из сверхпрочного металла, а ремень – не эластичный жгут, а наборная лента из износостойкого металла (собирается из полосок, которые скрепляются между собой скобами). На ремень наносят специальное покрытие, защищающее от износа и проскальзывания.

Один из шкивов является ведущим. Он соединён с коленчатым валом двигателя (который служит преобразователем энергии, получаемой в результате сгорания топлива, в энергию вращения). Ведомый шкив соединен с колёсами авто. Шкивы имеют переменный диаметр (грани обода расходятся и сходятся, тогда ремень проходит уже не внутри, между ними, а поверх).

При небольшой скорости движения автомобиля диаметр ведущего шкива имеет минимальные значения, а ведомого – максимальные. При средней скорости диаметр одинаковый. При максимальной – размер ведущего увеличивается, а ведомого уменьшается. Изменяя размеры шкивов, изменяем передаточное число.

Механизмом «руководит» электронная система, опираясь на информацию с многочисленных датчиков (об оборотах вала, о вращении колес, сведения с самой трансмиссии).

Основные элементы вариатора

Шкивы и ремень являются лишь частью конструкции современных вариаторов и называются клиноременной передачей. Строение CVT (бесступенчатой коробки передач) гораздо сложнее, в корпусе агрегата предусмотрено немало других элементов.

Вспомним, что нам уже известно. Крутящий момент от двигателя передается на первичный вал, а затем на ведущий шкив. В этом процессе может быть задействован гидравлический трансформатор (предусмотрен не во всех моделях). Гидротрансформатор отсоединяет трансмиссию от двигателя, через него передается усилие от вала к шкиву.

После гидротрансформатора усилие переходит на ремень, а с него на ведомый шкив. Далее при помощи планетарного редуктора момент переходит на вторичный вал. И машина движется вперед. Чтобы автомобиль двигался назад, запускается планетарный механизм или режим заднего хода (изменяет направление вращения вала).

В конструкции предусмотрен и дифференциал, который распределяет нагрузку по колёсам (на дифференциал крутящий момент передается от промежуточного вала).

Электронная система, которая руководит всеми процессами внутри CVT, считывает информацию с датчиков и изменяет режим работы CVT. Датчики установлены там, где можно быстро получить сведения о скорости вращения валов, о температуре рабочей жидкости, о положении селектора (ручки КПП). Электроника учитывает нагрузку на двигатель, скорость движения авто, положение педали газа и многое другое.

В некоторых моделях вариаторов предусмотрена возможность ручного переключения скоростей, ступенчато, как на АКПП. В других могут присутствовать лишь спецрежимы: «спортивный», «экономичный».

Все описанные элементы помещены в один корпус.

Рабочая жидкость

Диаметр шкива изменяется за счет перемещения дисков. Перемещение оказывается возможным благодаря давлению рабочей жидкости – масла (гидравлическая система). Но это утверждение справедливо лишь в отношении ведущего шкива. На ведомом диски перемещаются от натяжения ремня и за счет возвратной пружины.

Для CVT разработано специальное масло. Жидкость проявляет фрикционные свойства (помогает уменьшить силу трения и износ трущихся поверхностей) при своей рабочей температуре (60-70 градусов выше нуля).

Допустимо заливать только оригинальную жидкость (никаких заменителей).

При движении со скоростью более 150 км/ч масло перегревается (рабочая температура возрастает до +80 градусов). Перегрева допускать нельзя, он негативно сказывается на сроке службы вариатора (CVT). Охлаждают жидкость с помощью дополнительно установленного маслоохладителя (радиатор).

Необходимо следить за уровнем масла: если количество слишком уменьшиться, ремень будет проскальзывать. И, чтобы не допустить засорения, менять жидкость необходимо каждые 60-150 000 км (раз в пять лет).

Иные типы вариаторов

Существуют конструктивно различные типы вариаторов: клиноременный (самый распространенный), тороидный и цепной. Первый мы подробно изучили, поскольку он наиболее распространен. Второй устанавливают на полноприводные и заднеприводные ТС. Последний – на тяжёлых машинах, поскольку он наиболее надежен.

Тороидальная вариаторная КПП

Тороидальная коробка передач – более сложный механизм. В нём роль шкивов выполняют диски, вытянутые в форме конуса с одной стороны. Диски направлены друг к другу острыми концами. Тот, что расположен сверху – ведущий. Снизу – ведомый.

Роль ремня выполняют ролики. Они расположены по разные стороны между дисками. И движутся вдоль изгибов. Синхронно поднимаясь вверх, повышают передачу (скорость авто увеличивается, момент уменьшается). Когда опускаются к ведомом диску, передача понижается. Расположившись по середине, выдают прямую передачу. Усилие передаётся благодаря силе трения (трутся между дисками ролики).

Ременный CVT применяется чаще, но тороидный надежнее. Однако, у него есть существенный недостаток: он не подлежит ремонту (при поломки приходится заменять на новый).

Цепная вариаторная КПП

Цепной – это разновидность клиноременного, которая практически ни чем не отличается от «прототипа». В вариаторе лишь заменили ремень на стальную цепь. Такое устройство имеет вариатор под названием Multitronic, созданный концерном Audi. Отличается увеличенным сроком службы, повышенным уровнем прочности, цепной вариатор лучше выдерживает нагрузки. Поэтому его чаще используют на грузовых авто.
