Что такое КПП в машине?

Устройство коробки переключения передач

Коробка переключения передач (сокр. КПП или коробка передач) предназначена для изменения крутящего момента, передаваемого от коленчатого вала двигателя к ведущим колесам, для движения автомобиля задним ходом и длительного разобщения двигателя от трансмиссии во время стоянки автомобиля и при движении его по инерции.

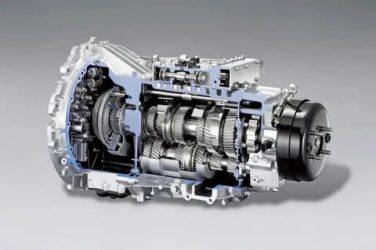

Устройство механической коробки передач (кликабельно).Механическая коробка передач — КПП, в которой выбор передач и их включение осуществляется вручную, механическим способом. Механическая коробка передач уже не является наиболее распространенным типом КПП из применяемых на автомобилях сегодня.

Однако она все еще остается достаточно востребованной благодаря своей надежности, простоте конструкции и ремонтопригодности.

статьи:

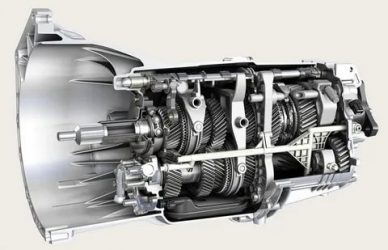

Устройство механической коробки передач

Схема работы КПП: 1 — первичный вал; 2 — рычаг переключения; 3 — механизм переключения; 4 — вторичный вал; 5 — сливная пробка; 6 — промежуточный вал; 7 — картер.Конструктивно МКПП состоит из следующих элементов:

• картера;
• первичного, вторичного и промежуточного валов с шестернями;
• дополнительного вала и шестерни заднего хода;
• синхронизаторов;
• механизма переключения передач с замковым и блокировочным устройствами;
• рычага переключения.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Говоря упрощенно — сцепление отключает крутящий момент. В момент выжатой педали сцепления мотор и колеса автомобиля вращаются отдельно друг от друга.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с двигателем, второй — с колесами. В момент отпускания педали сцепления диски прижимаются и начинаются вращаться вместе. Именно поэтому и важна плавность отпускания педали.

Шестерни и валы

В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки.
Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный вал.

В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.

На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.

Синхронизаторы

Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.
Во время включения водителем передачи муфта подается в сторону нужной шестеренки. Во время перемещения усилие переходит на одно из блокировочных колец муфты. За счет разных скоростей между шестерней и муфтой конические поверхности зубьев взаимодействуют с помощью силы трения. Она поворачивает блокировочное кольцо на упор.

Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.

Виды механических КПП

По количеству ступеней (передач) механические коробки в основном подразделяются на:

• 4-ступенчатую;
• 5-ступенчатую;
• 6-ступенчатую.

Наиболее распространенной механикой считается 5МТ, то есть пятиступенчатая коробка переключения передач.

По количеству валов МКПП подразделяются на:

• двухвальные, устанавливаемые на легковые переднеприводные автомобили;
• трехвальные, устанавливаемые на легковые заднеприводные, а также на грузовые автомобили.

Принцип работы МКПП

Суть функционирования МКПП состоит в создании соединений между первичным и вторичным валом путем варьирования шестерней с различным количеством зубьев, что адаптирует трансмиссию под постоянно меняющиеся обстоятельства передвижения транспортного средства.

Данный силовой агрегат обеспечивает необходимые режимы работы мотора путем изменения количества оборотов, изменяя передаваемое усилие на ведущие колеса. Соответственно, при уменьшении количества оборотов снижается передаваемое усилие, а при увеличении — увеличивается. Это необходимо при удержании требуемого режима работы мотора при начале движения, снижении скорости или разгоне.

Двухвальная коробка передач: устройство и принцип работы

В таких трансмиссиях вращающий момент передается от шестеренок первичного вала на шестеренки ведомого. Ведущий вал соединяется с мотором через маховик, а ведомый передает вращающий момент на передние колеса. Располагаются они параллельно.

Ведущая шестеренка главной передачи на вторичном валу крепко зафиксирована. Между шестеренками находятся муфты синхронизаторов.

Для уменьшения габаритов агрегата и для увеличения количества ступеней устанавливается до трех вторичных валов, на каждом из них стоит шестеренка главной передачи, которая постоянно взаимодействует с ведомой шестеренкой.

передача и дифференциал трансформируют вращающий момент вторичного вала на ведущие колеса машины.

Трехвальная коробка передач: устройство и принцип работы

Подшипники, расположенные в корпусе, обеспечивают вращение валов. На каждом валу имеется комплект шестеренок с различным числом зубьев.

Ведущий вал примыкает к двигателю посредством корзины сцепления, ведомый с карданным, промежуточный передает вращающий момент вторичному.

На первичном валу имеется ведущая шестеренка, которая раскручивает промежуточный с расположенным на нем крепко зафиксированным набором шестеренок. На ведомом валу имеется свой комплект шестеренок, перемещающихся по шлицам.

Между шестеренками вторичного вала находятся муфты синхронизаторы, которые выравнивают угловые скорости шестеренок с оборотами самого вала. Синхронизаторы крепко закреплены на валах и передвигаются в продольном направлении по шлицам. На современных МКПП такие муфты находятся на каждой ступени.

Преимущества и недостатки МКПП

ПреимуществаНедостатки

Стоимость и масса коробки ниже в сравнении с другими типами КПП	Меньший уровень комфорта для водителя в сравнении с другими КПП
Высокие динамика разгона, топливная экономичность и КПД	Утомляющий для водителя процесс переключения передач
Высокая надежность за счет простоты конструкции	Необходимость периодической замены сцепления
Простое и недорогое обслуживание	Более низкая плавность хода автомобиля в сравнении с другими типами КПП
Возможность более эффективного движения по бездорожью	При неправильной эксплуатации повышенные нагрузки на ДВС

Как пользоваться механической коробкой

Использование автомобиля с механической КПП имеет некоторые особенности, которые нужно знать автолюбителю.

Во-первых, это последовательность действий при запуске машины:

• выжать педаль сцепления до упора и передвинуть рычаг КПП в положение нейтральной передачи, если есть сомнения правильно ли выбрана скорость необходимо пошевелить рукоятку рычага в стороны, при нахождении рукоятки КПП в нейтральном положении рычаг свободно ходит вправо и влево;
• при переводе автомобиля на нейтральную ступень необходимо зафиксировать транспорт во избегании неконтролируемого движения, для этого машина ставится на ручной тормоз или выжимается педаль тормоза;
• при выжатом сцеплении и удерживании машины тормозом необходимо повернуть ключ зажигания, при этом должны загореться значки на панели приборов, как только потухнут почти все значки следует дальше повернуть ключ и после запуска двигателя отпустить ключ.

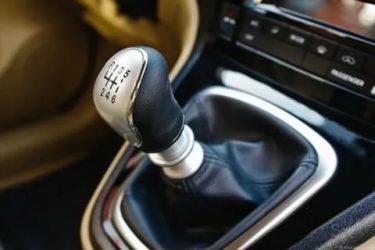

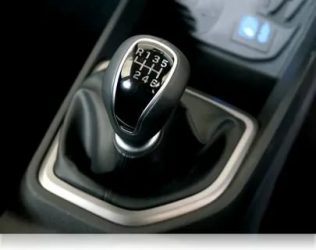

Во-вторых, схема переключения на МКПП. Она чаще всего находится на внешней части рукоятки рычага. При переключении передачи рекомендуется ориентироваться на тахометр. Переключаться на более высокую передачу можно раскрутив обороты двигателя до 1500–2000 об/мин в случае дизельного мотора и до 2000–2500 об/мин в случае бензинового.

В-третьих, процесс переключения передач. Он состоит из нескольких этапов:

• отпустить педаль газа;
• левой ногой выжать педаль сцепления до упора;
• рукой передвинуть рычаг в необходимое положение;
• аккуратно отпустить педаль сцепления и потихоньку нажать педаль акселератора.

В-четвертых, регулярная проверка уровня рабочей жидкости и замена ее согласно указаниям производителя продлят период эксплуатации механической КПП.

Заключение

В большинстве стран с более высоким доходом населения количество выпускаемых авто с МКПП уменьшено практически до 10-15%. Связано это в первую очередь с комфортом во время вождения — при использовании АКПП он несомненно выше. Механическая КПП имеет самый простой принцип работы. Из-за этого она дешевле и экономичнее. МКПП является отличным решением для любителей быстрой езды или езды по бездорожью. Если комфорт для вас не является первостепенным, то выбор в пользу МКПП очевиден.

Как работает коробка передач в автомобиле?

В автомобиле тысячи запчастей и компонентов. Но некоторые части любого автомобиля, контролируют именно то, что делает вашу машину именно движущимся транспортным средством, поэтому они играют более важную роль по сравнению с другими агрегатами автомобиля. К примеру, к очень важным частям любой машины относится коробка передач. Без нее крутящий момент от двигателя не смог бы достичь колес и ваш автомобиль не тронулся бы с места.

Да, мы не должны владеть углубленными знаниями об устройстве автомобиля. Но, что такое коробка передач обязан знать каждый водитель. Об этом сегодня и поговорим.

 Десять самых странных коробок передач

Есть два основных типа коробок передач, которые используются в большинстве автомобилей на мировом авторынке — ручная КПП и автоматическая. Сегодня мы остановимся на этих двух основных коробках передач, хотя стоит отметить, что в последние годы набирают популярность другие виды трансмиссий. К примеру, коробка передач с двойным сцеплением, которая работает по принципу механической трансмиссии, но с компьютерным управлением сцепления.

Электроника сама автоматически выжимает сцепление, но скорости переключает водитель. Также получили распространение бесступенчатые автоматические коробки вариатор (CVT). Принцип действия подобной коробки основан на ременном приводе по аналогии с велосипедной цепной передачей. Также в последние годы на рынке стали появляться автомобили без коробок. Как правило, автомашины без трансмиссии используют только электрический двигатель.



Прежде чем углубиться в описание принципа работы коробки передач, давайте обозначим основные термины:

Передача: В данном понимании передача представляет в коробке набор определенных шестерёнок, которые работая синхронно вместе, регулируют соотношение между скоростью двигателя и скоростью колеса. Также этот термин используется для описания каждой скорости коробки передач. К примеру, в автоматической коробки электроника автоматически выбирает какой вал с шестернями использовать для оптимальной передачи крутящего момента. В механической трансмиссии водитель самостоятельно выбирает необходимую скорость.

Передаточное отношение: это отношение частоты вращения ведомого вала к частоте вращения ведущего.

Сцепление: Механизм подключения или отключения двигателя к (от) системы передачи (коробки).

Коробка передач: Механизм передачи крутящего момента от двигателя на колеса транспортного средства.

Рычаг переключения передач: Рычаг, который водитель использует для управления коробкой передач и выбора нужной скорости.

Теперь перейдем непосредственно к описанию, как работают две наиболее распространенные коробки передач.

Механическая коробка передач

Несомненно, во всем мире в настоящий момент автоматическая коробка передач стала самой популярной. Согласно статистике мировых продаж автомобилей, львиная доля всех проданных новых транспортных средств в 2014 года, были оснащены автоматической трансмиссией. Но тем не мене, механическая коробка передач вопреки прогнозам пока, что по-прежнему используется в мировой промышленности. Как правило, механическая трансмиссия более проста по своей конструкции и по своему принципу работы. Именно с нее мы и начнем.

Технологии, которые экономят расход топлива

По своей основной конструкции механическая коробка представляет собой набор зубчатых шестерен и валов (входные и выходные валы). Шестерни одного вала взаимодействуют с шестернями другого вала. В результате соотношения между включенной передачей на входном валу и включенной передачи на выходном валу определяет общее передаточное число определенной передачи.

Водитель выбирает нужную передачу на механической коробке передач, перемещая рычаг переключения скоростей. Рычаг управляет движением передач вдоль входного вала. Перемещая рычаг вперед или назад, выбирается нужный набор шестеренок для включения необходимой передачи. Как правило, при переключении рычага верх или вниз два набора шестерней находятся на одном валу. При переключении рычага влево или вправо выбор набора шестеренок происходит на разных валах.

Как ездить на механике: Десять простых шагов

Чтобы включить передачу в механической коробке передач водитель нажимает сначала на педаль сцепления, в результате чего крутящий момент двигателя при выжатом сцеплении не передается на коробку, поскольку двигатель отключается от входного вала КПП. Это позволяет с помощью рычага коробки выбрать нужную скорость, подключив нужный набор шестерен. После выбора необходимой передачи водитель отпускает педаль сцепления, и крутящий момент начинает передаваться на первичный вал и далее на выбранный вал, который в свою очередь передает крутящий момент на привода и колеса.

Автоматическая коробка передач

В автоматической коробке передач процесс работы намного сложнее в отличие от механики. Одно из самых заметных различий между механической и автоматической коробкой, это то, что автоматическая трансмиссия не использует муфты. Как правило, автоматическая коробка использует гидротрансформаторы, которые и отключают двигатель от коробки (от вала с набором шестерен).

Функция гидротрансформаторов основана на принципах гидродинамики, которую в рамках этой статьи объяснить реально сложно. Для этого необходимо подключить математику и другие естественные науки. Но основной смысл прост. Когда двигатель работает на небольших оборотах, небольшой крутящий момент передается с помощью жидкости и различные каналы на набор шестеренок. Когда двигатель работает быстро, то крутящий момент передается на валы напрямую.

Благодаря преобразованию крутящего момента, шестерни в коробки могут свободно делать свою работу без участия водителя. Но как коробка автоматически выбирает необходимую скорость, которую в механической трансмиссии выбирает водитель вручную?

В отличие от механики где, как правило, конструкция коробки представляет два параллельных вала, автоматическая коробка использует планетарное расположение валов с шестернями. В отличие от механической коробки, в автоматической трансмиссии используется огромный выбор различных наборов шестерен, которые автоматически подключаются к передаче крутящего момента в зависимости от скорости.

Вместо ручного переключения скоростей используется гидравлическое автоматическое переключение скоростей, которое управляется электроникой. Коробка управляется специальным модулем, в который запрограммированы все соотношения передаточных чисел. В зависимости от подключаемого набора планетарного механизма, электронная программа определяет какую передачу включить с помощью гидравлического автоматического управления.

Виды и типы коробок переключения передач

Каждый уважающий себя водитель должен понимать принцип работы коробки передач автомобиля. КПП считается одной из самых важных составляющей частей трансмиссии транспортного средства. ее задача – изменение скорости крутящего момента и его передача от вала двигателя к колесам, прерывание связи между силовым агрегатом и всей трансмиссией. Существует несколько типов КПП, которые определяют вид трансмиссии автомобиля.

Что такое коробка передач, роль, значение, принцип работы

После сцепления, основным узлом транспортного средства является коробка передач. В большинстве автомобилей она наделена зубчатыми шестеренками, а число передач варьируется около 4–6, без учета заднего хода. Процесс переключения передач происходит за счет сцепления шестерен между собой в определенном порядке, возможно при помощи синхронизаторов или блокировкой шестеренок вала. Синхронизаторы служат для выравнивания скорости вращения и фиксации валом работы одной из ведомых.

Преимущественная функция КПП – достижения оптимального показателя крутящего момента между двигателем и колесами. Основными ее составляющими являются:

1. Картер. Включает в свою конструкцию все основные детали и узлы КПП. Установлен на картере сцепления, который контактирует с двигателем транспортного средства. Полость картера на 50% заполнена трансмиссионным, или в редких случаях моторным, маслом. Поскольку все шестерни подвергаются сильным нагрузкам и трениям, большое количество смазывающего материала помогает снять нагрузку с деталей и предотвратить их быстрый износ.
2. Синхронизаторы. Предназначены для плавного соединения шестерней, безударного переключения передач за счет уравнивания угловых скоростей движения шестеренок.
3. Механизм переключения. Имеет рычаг в салоне автомобиля, который непосредственно служит управлением начала работы всей системы. Имеет замковый и блокировочный механизмы. Первый не позволяет включаться двум передачам одновременно, а второй, в свою очередь, препятствует произвольному выключению передачи.
4. Валы. Первичный или ведущий, вторичный или ведомый и промежуточный. Выполняют вращение в подшипниках картера; имеют различное количество зубчатых шестерен. В зависимости от типа КПП может быть разное количество валов, которые предполагают разные конструкции для передачи крутящего момента.

Классификация видов КПП

Опытные автомобилисты привыкли классифицировать коробки переключения передач по нескольким признакам. К ним можно отнести:

• Вариант передачи оттока мощности (механические КПП, планетарные, с соосными валами, вариатор, гидромеханические);
• Количество валов (двухвальные, трехвальные, многовальные с различным числом зацеплений);
• По способу управления (автоматические, роботизированная, ручное включение).

Самая распространенная классификация разделяет КПП по принципу действия:

1. Механические КПП. Прославились высоким КПД при минимальном весе. Считается, что механическая коробка обеспечивает лучший динамичный разгон транспортного средства при относительно экономичном расходе топлива.
2. Автоматические. Отличаются простотой в эксплуатации. Тем не менее отмечается, что во многих случаях увеличивают расход топлива автомобиля и неспешно переключают передачи.
3. Роботизированные КПП. Являются симбиозом механики и автомата. Если простым языком, то роботизированная коробка очень схожа с механической КПП, но с электронным управлением работы сцепления. Отзывы говорят, что подобный вариант значительно уступает автоматической коробке.
4. Вариаторы или бесступенчатые КПП. Относительно новый тип коробки передач, отличается непосредственным отсутствием передач. Передаточное число в вариаторе меняется плавно, без динамичных ступеней. На сегодняшний день вариаторы только приобретают широкое распространение, поскольку особенности конструкции бесступенчатых КПП не совершенны. Во многих случаях ремень передачи не способен выдержать мощность двигателей современных автомобилей, что быстро выводит систему из строя.

Характеристика механической КПП

Устройством МКПП предусмотрено ручное управление переключением передач, за счет перемещений рычага. Происходит ступенчатая передача крутящего момента. Механическая коробка подразумевает наличие передаточного числа. Показатель у пары определяется пропорцией количества зубьев действующих элементов трансмиссии.

Механические коробки разделяют по количеству ступеней. Самое большое распространение имеет пяти ступенчатая МКПП.

Отдельно механику разделяют по количеству внутренних валов: двухвальная и трехвальная МКПП. Первая больше предназначена для легковых переднеприводных транспортных средств, а последняя чаще используется для большого тяжелого транспорта и может быть применима для автомобилей с любым типом привода.

Особенности двухвальной и трехвальной МКПП

В случае трехвальной МКПП диск сцепления способствует передаче крутящего момента на первичный вал. После этого вращение переходит к промежуточному валу, который запускает элементы ведомого вала.

После того как была включена определенная передача, выбирается необходимая вилка и начинается продольное движение рычага. Вилка перемещается относительно вала и запускает синхронизатор. Зубчатый венец работает после того, как синхронизатор сравняет угловую скорость. Венец соединяет ведомый вал и необходимую шестеренку, и момент вращения направляется на хвостовик КПП и через кардан к заднему мосту.

Обычно в трехвальных КПП применяется прямая передача – благодаря синхронизаторам два вала связаны напрямую. В таком случае коэффициент передачи равен 1. Если применять разное количество зубьев на шестернях, то передаточное число можно варьировать. Тем не менее система передачи потеряет смысл, когда обороты мотора сравняются с оборотами вала. В МКПП используются косозубые шестеренки. Благодаря такой конструкции удается достичь плавного включения необходимой передачи.

В МКПП используются косозубые шестеренки. Благодаря такой конструкции удается достичь плавного включения необходимой передачи.

Роботизированная коробка передач

Роботизированная КПП по принципу действия схожа с механической, но с небольшим усовершенствованием в виде актуаторов для переключения передач. Схожесть с АКПП проявляется только в том, что сцепление расположено в корпусе коробки (на МКПП находится на маховике).

В роботизированной КПП один ведущий вал имеет внутреннюю полость, за счет которой крепится второй вал. Оба вала имеют отдельное сцепление и определенный набор взаимодействующих, при необходимости. Управление сцеплением и синхронизаторами происходит за счет работы сервоприводов. Сервоприводы или актуаторы бывают нескольких типов: электрические или гидравлические.

Управление всем механизмом работы и взаимодействием с другими системами автомобиля берет на себя микропроцессорный блок управления (МБУ). К нему подключаются датчики двигателя, а сам МБУ подсоединен к бортовому компьютеру.

Второе сцепление в РКПП необходимо для уменьшения времени между переключением передач.

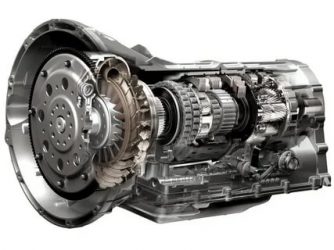

Конструкционные особенности и работа автоматической коробки

Автоматическая коробка передач позволяет снизить нагрузку с водителя во время езды и исключает необходимость постоянного пользования рычагом. АКПП делятся на два подвида: на основе работы гидротрансформатора и на основе электроники. Структурно они практически не различимы. Выделяют АКПП для переднего и заднего привода. В первом случае коробка передач более компактна и наделена дифференциалом.

Состоит автоматическая коробка передач из:

1. Гидротрансформатора. Играет роль сцепления, аналогично механической коробке, но не требует непосредственного управления. Установлен в промежуточном кожухе, подвергается высоким нагрузкам, поэтому обильно смазан трансмиссионной жидкостью. Помимо стандартной роли, гидротрансформатор сглаживает вибрацию силового узла и контролирует давление в системе управления.
2. Тормозная лента и фрикционы. Служат для непосредственного переключения передач.
3. Устройство контроля. Состоит из поддона, шестеренчатого насоса и клапанной коробки.
4. Планетарный ряд. Если в МКПП чаще используются валы, параллельно расположенные относительно друг друга, то в АКПП используется принцип планетарных передач. Несколько механизмов обеспечивают передачу крутящего момента при помощи фрикционных элементов и других механизмов. Для фиксации элементов планетарной системы используется тормозная лента.

Мнение о том, что можно завести автомобиль с АКПП без использования стартера при помощи разгона – ошибочно. Насос работает исключительно от силового узла, а принудительное вращение карданного вала не обеспечит работу КПП.

Типтроник

Первопроходцами автомобильной промышленности в области Tiptronic стала компания Porshe. В 1990 производитель представил КПП схожую с механикой, но с возможностью электронного контроля. Интеллектуальная коробка предполагает как автоматическое переключение передач, так и ручное.

При автоматическом контроле оборотов, типтроник ведет себя как АКПП с системой DSP. Переход в ручной режим позволит самостоятельно понижать или повышать передачу. Тем не менее блок управления может самостоятельно перейти в автоматический режим при необходимости.

В современных системах предусмотрен режим «спорт», который позволяет значительно увеличить тягу и оценить мощность машины, оставляя частоту оборотов выше. Однако типтроник даже в ручном режиме оставляет задержку переключения передачи на уровне от 0,1 до 0,7 секунды.

Особенности работы вариатора

Вариатор – бесступенчатая КПП, которая позволяет плавно менять показатель передаточного числа. Производятся двух типов: клиноременной и торовый. Первый вариатор имеет стандартные комплектующие АКПП, клиновидный ремень и несколько раздвижных шкивов.

Шкивы подконтрольны блоку управления; они сжимают диски относительно оборотов. Отдельным подвидом являются цепные вариаторы, они, в отличие от вариаторов CVT, оказывают тянущее усилие. Рабочие диски в таком случае сжимают клиновидные звенья цепочки.

Торовый вариатор имеет два клиновидных элемента. Диски делятся по принципу МКПП – на ведущий и ведомый. Переключение передач происходит за счет движения ролика между дисками. Прямая передача практически не применяется в вариаторах подобного типа.

Главным недостатком вариатора является быстрая изнашиваемость ремней и невозможность эксплуатации с мощными двигателями. Даже при бережном и аккуратном отношении ремни придется менять каждые 150 тысяч км.

Понять устройство и принцип работы различных типов коробок переключения передач лучше наглядно. Если в жизни такой возможности нет, то можно просмотреть несколько обучающих роликов, например:

Коробка передач – что такое КПП

4880 Просмотров

Коробка передач нужна машине для изменения передаточных чисел, а если говорить простым языком и кратко, то крутящего момента. Он передается со стороны мотора к колесам, оборудованным ведущими приводами. Бывают автомобили с задним, передним и полным приводом, но конструкция КПП при этом не изменяется. В данной статье мы поговорим о том, сколько существует разновидностей трансмиссий.

Основное назначение

Коробка передач должна постоянно заниматься передачей крутящего момента от начала и до конца движения автомобиля. К эксплуатации относится движение по всем ухабистым дорогам, когда есть необходимость в частой смене скоростей. Изменяя передачу, водитель передвигает рычаг кулисы, что в свою очередь приводит в движение конкретную шестерню.

Еще коробка передач позволяет авто двигаться задним ходом. Также в трансмиссии предусмотрено сцепление, которое служит возможностью разъединения мотора и колес, а это просто необходимо, так как сменить передачу без данного устройства просто невозможно. Также у любой КПП есть нейтральная передача, она необходима для движения накатом или в зимнее время, когда нужно разогреть двигатель, а также при остановке у светофора.

Также существуют контрактные КПП – это узлы, снятые с битых автомобилей и проданные, как б/у детали. Именно контрактная коробка передач пользуется активным спросом у таксистов.

Строение КПП

Обычно современные авто, что касается коробки передач, обладают ступенями. Чаще всего это МКПП. Они обладают несколькими зубчатыми шестеренками. Коробка передач включает расчет на четыре-пять скоростей, не говоря о заднем ходе.

Изменение скоростей возможно благодаря перемещению шестеренок, они цепляются друг за друга, в результате происходит блокировка за счет продвижения вперед устройства, которое служит для синхронизации крутящего момента и колеса. Управлять шестеренками можно вручную, когда используется механическая коробка передач, либо такое действие происходит автоматически, когда работает автоматика.

Старые коробки передач обладали трехступенчатыми и четырехступенчатыми диапазонами, а вот современные аналоги могут похвастать и 8 скоростями, ну или еще выше. Расчет количества передач зависит от типа мотора и других факторов.

Рассмотрим, что включает в себя коробка передач, если говорить об элементах более подробно.

Первый узел, который делает все единым целым, – это корпус. Сюда относятся разные узлы трансмиссии, такие как: блоки шестерен, обгонные муфты и блок заднего хода. Устройство сцепления имеет расположение рядом с маховиком, который держится на моторе.

Учитывая принцип работы, шестеренки сильно трутся друг о друга во время работы коробки передач, а это значит, что им необходима обильная смазка. Поэтому картеру следует быть заполненным маслом до определенного уровня. У коробки передач еще есть разного рода устройства, они комплектуются вместе с подшипниками, находится каждый из них в картере, у каждого блока по нескольку шестеренок, у которых количество зубьев отличается.

Следующая деталь, о которой пойдет речь, – это синхронизаторы. Для любого автомобиля важно, чтобы коробка передач была плавной, без лишнего шума, ударов, колебаний, поэтому синхронизаторы уравнивают работу шестеренок, имеющих постоянное вращение.

Правильный расчет передаточных чисел позволяет коробке передач преобразовывать крутящий момент двигателя и точно распределять его на приводные оси. Такая технология уже давно используется ведущими автопроизводителями.

Для того, чтобы переключить передачу в КПП, водитель выжимает сцепление и передвигает рычаг кулисы в нужное положение.

Все сделано таким образом, что даже при большом желании включить одновременно две передачи, это сделать невозможно. С другой стороны, благодаря блокировке кулисы, передачи сами не могут переключаться или выключаться.

Каковы виды КПП

Как мы знаем, трансмиссия автомобиля или коробка передач, главным образом, требуется для распределения и расчета крутящего момента, который передается от мотора до колес авто. Эта технология заложена еще в начале прошлого столетия.

Существуют разные коробки передач. Сколько есть типов? Можно выделить четыре распространенных типа. Давайте ответим на самые распространенные вопросы, что такое КПП, каким образом расшифровывается эта аббревиатура.

Она означает – коробка переключения передач. Принцип этой технологии позволяет выделить следующее:

• механика,
• автоматика,
• робот,
• еще можно сказать о бесступенчатой или вариаторной трансмиссии.

Их техническая работа отличается одна от другой. Рассмотрим отличия, отметив положительные и отрицательные технические моменты.

Еще важно отметить: контрактные устройства требуются, чтобы совершить повторное использование в других автомобилях. Исследуем каждое по отдельности.

Механическое устройство

Технологические параметры механического устройства известны всем. Речь идет о наличии педали сцепления, которая характеризуется ясным назначением – приводить в движение систему сцепления, которая помогает сменить скорость движения и произвести плавное трогание с места. Основные моменты таковы, что изначально расчет велся по известной технологии уже многие десятилетия. На сегодняшний день контрактные устройства имеют одну цель, добиться второстепенного использования агрегатов.

Всем известно, как расшифровывается аббревиатура механическая КПП. Данная коробка за десятилетия существования претерпела немало изменений и в лучшую сторону, но технология осталась прежней и даже стала на порядок выше. Современные авто все еще имеют некоторые перемены, которые способствуют новому технологическому расчету. Именно такие коробки можно купить в качестве контрактных агрегатов, бывших в употреблении.

Если у автомобиля привод передний, скорее всего он, оборудован двухвальной коробкой.

По расчету, самой простой системой КПП можно назвать именно механическую. Отметим, что общее устройство трансмиссии для МКПП имеет простое название, а работу выполняет сложную. Практически каждой механике свойственно пять ступеней, хотя для современного авто уже предусматривается шестиступенчатая коробка. По такому расчету скоростей снабжаются практически все автомобили последних лет.

Роботизированное устройство

Перемены в назначении коробки дошли до того, что теперь управлять мощностью двигателя стал робот, хотя сама структура работы осталась той же, а вот управляет устройством теперь электроника или «робот».

Основные положительные характеристики в том, что водителю можно не обременять себя дополнительными усилиями при переключении передач. Название говорит само за себя. «Робот» или электроника сама контролирует весь процесс. Это особенно будет приятно для начинающих водителей, речь больше идет о представительницах слабого пола, хотя и мужчинам тоже не легко дается управление автомобиля на МКПП. Трансмиссия переднеприводного автомобиля с «роботом» будет интересна каждому.

Сходство с механической КПП и «роботом» есть, оно находится на одном уровне с механикой и КПД выдает абсолютно схожий, правда, плавности ему не занимать. Такое положение вещей означает, что основные характеристики в положительном ключе на этом кончаются. Такая вот бюджетная автоматика.

Правда, трансмиссия автомобиля «Феррари» основана на «роботе», основные характеристики которого действительно хорошие, речь идет о гоночном автомобиле. Для гонок как раз такая схема трансмиссии подходит как нельзя лучше.

Что же делает роботостроение привлекательным, какова схема трансмиссии? Ответ – количество сцеплений. У «роботов» их наблюдается два. Трансмиссия автомобиля такого уровня была проверена на Фольксвагене, позже она была внедрена в Вольво, Форд и Митсубиси. Таким образом, можно было судить, сколько сцеплений, какова скорость работы, поэтому «роботы» были многофункциональны и, как отмечают инженеры, за ними будущее.

Автоматическое устройство

Еще в пятидесятые годы прошлого века появились АКПП, расшифровывается это название – автоматическая тип коробки переключения передач, всем стала править автоматика. Такая альтернатива трансмиссии транспортных средств стала особенно привлекательной для новичков и женщин, которым было тяжело совладать с механической коробкой передач.

По сравнению с роботами, коробка передач, имеющая автоматическое переключение, более плавная, даже контрактные устройства с автомобилей, которые подверглись аварии, все равно надежнее, чем «роботы».

Но есть и отрицательные моменты. Так АКПП имеет больший вес нежели механика, так как в ней находятся тяжелые планетарные ряды, а не простые шестеренки.

Рычаги заменяет сложная гидравлика, сцепление – это гидротрансформатор, который не может работать в полной мере так, как это устраивало бы инженеров, поэтому они вынуждены увеличивать число фрикционных накладок. Все это во много раз утяжеляет машину, что ведет к ее более медлительному ходу и увеличению расхода топлива.

Достаточно часто можно увидеть АКПП с восемью передачами. Но каким бы хорошим ни было описание трансмиссии автоматики, все равно она проигрывает механической коробке в том, насколько эффективно она работает.

Вариаторы

Описание трансмиссии вариативного типа отличается во многом от того, что представляет собой автоматическая коробка. В их конструкции вообще нет передач. Уже многие варианты вариаторов предлагали инженеры всех автопроизводителей. Самой лучшей, которая как-то приживается, оказался клиноременный вариатор.

Здесь имеется в виду двойной шкив, он соединяется с мотором и трансмиссией. Есть особый клиновый ремень, он может сразу срабатывать на переключение передаточного числа. Оно определяется в каждый момент времени, так как обороты мотора постоянно меняются.

Это идеальная коробка, ведь теперь машина едет всегда с самой выгодной скоростью на самой лучшей отдаче двигателя.

Но не все так хорошо на практике, как рисует это схема двигателя. Ведь инженерам потребовался узел, который бы все это контролировал. А это, значит, нужен гидротрансформатор, еще его называют гидромуфта. Такая конструкция сильно снижает КПД. Поэтому предпочтение отдают механической коробке передач или автоматам. Хотя, возможно, инженерам удастся сделать рывок или прорыв в будущее вариаторов.

Совет! В таком случае, решив получить права, учитесь водить авто на обычной механике. Благодаря этому у вас не возникнет лишних проблем с управлением авто по городу, которое является самым сложным.

Как КПП работает

Как же меняется крутящий момент? Лучше это понять можно, если рассмотреть пример. Для начала посчитаем количество зубьев на шестернях. На первой их двадцать, а на второй сорок. Получается, что, когда первая прокрутилась два раза, у второй это случилось только однажды. Получается, что это вторая передача.

Третья шестерня тоже содержит двадцать зубов, у четвертой опять сорок. Получается простая арифметика. Если запускается мотор, то у первой шестерни будет 2000 оборотов в минуту, а у второй только 1000, третья также имеет ту же скорость. Это связано с тем, что шестеренки нанизаны на одной линии. Получается, что четвертая имеет скорость в полтысячи оборотов в минуту. Значит, что передаточное число составляет две единицы, для первой и второй пары. Общее число равно четырем, ведь на это количество раз уменьшается скорость вращения последней шестерни, если сравнить ее с первой шестерней.

Выходит, что, если вторая и четвертая шестеренки не работают, тогда устройство вообще не передает момент, то есть у нас нет передачи движения, получается, включена нейтральная передача. Если же эта деталь направлена в противоположную сторону, то машина движется назад, в результате чего, валы остаются на одном уровне.

https://www.youtube.com/watch?v=tvg6FLlGY7E

Зачем нужно пользоваться дополнительным валом и сколько их бывает в агрегатах? Так можно добиться новой системы разнопарного количества шестеренок. Только так возможно создать разные скорости движения.

Так как шестерен много в каждом легковом авто с МКПП, то и выбор передач может быть большой. Это уже касается вариативной коробки. Как бы то ни было, но передаточное число можно устанавливать любое. Обычно это не целые числа, а дробные. Что же касается того момента, когда передаточное число равно единице, то такая передача является прямой. В этом случае речь идет о четвертой скорости.

Подводим итоги

Как мы увидели при сравнении разных коробок, самой надежной все-таки остается классическая механика. И хотя на ней и сложнее управляться, но зато она позволяет иметь более высокий КПД. Но будущее, как отмечают инженеры за вариатором. Осталось только добиться более высокого КПД и все, можно внедрять в линейку будущих КПП авто.

Устройство и неисправности механической КПП. Как она работает

Трансмиссия любого автомобиля – это система, выполняющая функции преобразования, распределения и доведения крутящего момента от двигателя до ведущих колес. Коробка передач является наиболее важным элементом данной системы.

КПП: функции и основные типы

Коробка передач автомобиля предназначена для преобразования и распределения крутящего момента двигателя для последующего доведения его до ведущих колес, а также для изменения объема тяговых усилий при различных условиях движения транспортного средства. Кроме того, она призвана обеспечить разобщенную работу ведущих колес и двигателя (например, при прогреве двигателя или его работе на нейтральной передаче).

На данный момент существует четыре основных типа коробки:

1. механические;
2. роботизированные;
3. автоматические;
4. вариатор.

Механическая КПП («механика», МКПП) имеет самый простой принцип работы. Она представляет собой цилиндрический редуктор, для которого предусматривается ручной способ переключения передач.

Роботизированная коробка передач («робот») – это обычная «механика», в которой функции включения и выключения сцепления, переключения скоростей полностью автоматизированы. Управление данными процессами осуществляется специальными сервоприводами, которые контролируется электроникой.

Автоматическая КПП («коробка-автомат», АКПП) включает в себя гидротрансформатор, который заменяет сцепление и обеспечивает функцию регулирования крутящего момента, и механическую коробку передач (чаще всего, планетарный редуктор).

Вариатор – это бесступенчатая коробка передач, в которой используется гидравлический или механический принцип работы при преобразовании крутящего момента. Для вариатора, вообще, не существует понятия «передача»; он выдает их бесчисленное множество.

В настоящий момент и вариатор, и «робот», и «автомат» объединяют одним понятием — автоматическая коробка передач, которая в споре с «механикой» начинает постепенно одерживать верх. Однако до сих пор самой популярной остается МКПП. Это обусловлено следующими факторами:

1. максимальной простотой конструкции;
2. надежностью деталей и узлов к механическому воздействию и перегрузкам;
3. относительной дешевизной обслуживания и ремонта (даже капитального).

Благодаря данным качествам, механическая КПП – это самый распространенный тип коробки передач. Поэтому, не зря, современные автоматические АКПП снабжают функцией ручного переключения передач (например, типтроник).

Основные виды МКПП

Акцентируем внимание на «механике». Это будет наиболее оптимальным хотя бы потому, что знание МКПП позволит при определенных навыках и умениях осуществить ее текущее обслуживание и даже ремонт.

«Механика» — это ступенчатая коробка передач. Иными словами, принцип работы механики заключается в следующем: крутящий момент двигателя изменяется ступенями — парами взаимодействующих друг с другом шестерен. У каждой ступени определенное передаточное число, преобразовывает скорость вращения коленвала двигателя и обеспечивает вращение с необходимой угловой скоростью.

Число ступеней, которыми комплектуется коробка передач, лежит в основе классификации механических КПП. Так, выделяют:

1. четырехступенчатые;
2. пятиступенчатые;
3. шестиступенчатые и более.

Наиболее оптимальным вариантом у специалистов считается пятиступенчатая КПП, которая и является наиболее распространенной в среде «механики».

Вторым критерием классификации механической коробки является количество валов, используемых при преобразовании и распределении крутящего момента двигателя. Существуют трехвальные КПП (используемые преимущественно на заднеприводных транспортных средствах) и двухвальные (применяемые на переднеприводных автомобилях).

Устройство двухвальной КПП и принцип ее работы

Ограничимся анализом наиболее распространенного вида механической коробки передач — двухвальной. Устройство механической коробки передач включает в себя следующие детали и узлы:

1. первичный (или ведущий) вал;
2. блок шестерен первичного вала;
3. вторичный (или ведомый) вал;
4. блок шестерен вторичного вала;
5. механизм переключения передач;
6. муфты синхронизаторов;
7. картер;
8. главную передачу;
9. дифференциал.

Функции первичного вала сводятся к передаче крутящего момента двигателя (посредством соединения со сцеплением). Блок шестерен первичного вала жестко закреплен на валу.

Вторичный вал располагается параллельно первичному. Его шестерни, свободно вращающиеся на валу, находятся в зацеплении с шестернями первичного вала. Кроме того, на ведомом валу находится в жестко закрепленном состоянии шестерня — элемент главной передачи.

Назначение главной передачи и дифференциала сводится к передаче крутящего момента к ведущим колесам транспортного средства. Механизм переключения обеспечивает выбор необходимой передачи в конкретных условиях движения автомобиля.Несмотря на то, что устройство коробки (двух — и трехвальной) различаются, принцип их работы один и тот же.

Нейтраль исключает подачу крутящего момента с двигателя на колеса. Перемещение рычага (включение передачи) означает перемещение муфты синхронизатора специальной вилкой. Муфта синхронизирует угловые скорости вторичного вала и соответствующей шестерни. Затем зубчатый венец муфты зацепляет зубчатый венец шестерни, что обеспечивает блокировку шестерни вторичного вала на самом валу. В итоге коробка передает крутящего момента с определенным передаточным числом от двигателя автомобиля на ведущие колеса.

Принцип работы механической коробки при переключении передач абсолютно идентичен.

Основные неисправности МКПП

Неисправности МКПП определяются особенностями ее устройства и эксплуатации. Наиболее распространенными техническими проблемами механической коробки передач являются следующие.

1. Затрудненное переключение (или включение) передач.
Указанная неисправность обусловлена выходом из строя механизма переключения передач, износом и заеданием синхронизаторов или шестерен, недостаточным уровнем или низким качеством трансмиссионного масла в картере.

2. Непроизвольное выключение передач.
Это обстоятельство (именуемое в просторечии — «вылетает скорость») определяется неисправностями блокировочного устройства (например, шариков-фиксаторов) и критическим износом синхронизаторов и шестерен.

3. Устойчивый шумовой фон при работе.
Данную неисправность необходимо конкретизировать. Специалисты выделяют три ее проявления:

• шум при работе коробки;
• шум при работе только одной конкретной передачи;
• шум коробки при нейтральном положении рычага управления.

Общий шум коробки обуславливается изношенностью или повреждением подшипников, шестерен, синхронизаторов, шлицевых соединений, а также пониженным уровнем трансмиссионного масла в картере. Шум при работе одной из передач является показателем изношенности или повреждения конкретных шестерен и синхронизаторов. А вот шумовой фон в позиции «нейтраль» чаще всего свидетельствует об износе подшипника ведущего (первичного) вала.

4. Подтекание трансмиссионного масла.Эта проблема коробки передач связана с избытком смазки в КПП или общей негерметичностью картера, вызванной повреждением сальников, уплотнительных прокладок, ослаблением крепления крышек.

Чаще всего описанные выше неисправности, связанные с износом и повреждением деталей и узлов, ликвидируются исключительно их заменой. Причем наиболее предпочтительным в этом деле является обращение в специализированный автосервис.

Основы эксплуатация и обслуживания МКПП

При соблюдении правил эксплуатации, правильном техническом и сервисном обслуживании у водителя не должно возникнуть проблем с КПП автомобиля. В этом случае она работает вплоть до окончания срока эксплуатации транспортного средства.

В процессе работы коробки необходимо постоянно контролировать уровень смазки – трансмиссионного масла – и выдерживать необходимый показатель, не допуская ни его превышения, ни занижения.

В первом случае в КПП будет концентрироваться избыточное давление, во втором – не будет обеспечиваться должной смазки трущихся узлов и деталей, что приведет к уменьшению срока их работы. Кроме того, важной профилактической мерой является периодическая полная замена смазки, которая осуществляется в соответствии с технической документацией транспортного средства.

Этот принцип эксплуатации КПП можно контролировать водителю самостоятельно, без привлечения специалиста.

Весьма часты случаи возникновения механических неисправностей коробки в результате необоснованно агрессивной и грубой работы водителя с рычагом переключения передач. Важно помнить, что переключение скоростей – это смена режимов работы коробки (изменение ступеней). Резкая и быстрая смена передач может привести к быстрому выходу из строя механизма переключения, синхронизаторов, и валов с шестернями.

И еще один момент: важно контролировать, как работает коробка переключения передач. Никто и никогда не заменит человеческий фактор: водителю, ощущающему нестандартность работы КПП, необходимо либо самостоятельно найти и устранить причину неисправности, либо (что предпочтительнее) обратиться к сервис-мену на СТО.

Устройство и работа механической коробки передач

КПП (коробками переключения передач) называют механизмы, отсоединяющее трансмиссию от двигателя, изменяющие скорость транспортного средства. Исключение составляет МКП (механическая коробка передач) в виде многоступенчатого редуктора, которая лишь меняет скорость (двигатель отсоединяется сцеплением). Обычно это узел в отдельном корпусе, содержащий механизм, передающий выбранную водителем мощность. МКПП (механическая коробка переключения передач) может имеет несколько ступеней, всегда переключается вручную.

Назначение и устройство МКПП

МКП на данный момент не самые распространенные, хотя тоже широко используются благодаря надежности, простоте конструкции, ремонтопригодности. Скорость выбирает и переключает водитель вручную. Главное назначение МКПП — преобразование крутящего момента и его передача от мотора на колеса, изменяя передаточное число.

Устройство МКПП:

1. корпус, он же картер;
2. два, три или больше валов: ведущий, ведомый (может быть два или больше), промежуточный (если модель с тремя валами);
3. шестерни валов;
4. рычаг переключения скоростей;
5. синхронизатор (2 блокировочных кольца, муфта, сухари),
6. проволочные кольца;
7. подшипники, сальники.

По количеству валов МКП делятся на:

• двухвальные;
• трехвальные.

По количеству ступеней бывают

Неотъемлемая часть МКП сцепление, отсоединяющая коробку от мотора, не повреждая в процессе переключения агрегаты. Говоря упрощенно, сцепление выключает крутящий момент, переключая двигатель и колеса на холостую работу.

Трехвальная коробка передач — устройство и принцип работы

Трехвальные коробки передач монтируются на автомашины с задним приводом, устройство и принцип работы мало отличается от агрегата с двумя валами, основное отличие конструкции — присутствие дополнительного (промежуточного) вала.

Устройство 3-вальной, 5-ступенчатой коробки передач

1 — первичный вал; 2 — крышка подшипника; 3 — выключатель света заднего хода; 4 — манжета первичного вала; 5 — задний подшипник первичного вала; 6 — шестерня привода промежуточного вала; 7 — сапун; 8 — шестерня 3-й передачи; 9 — передний картер; 10 — шестерня 1-й передачи; 11 — шестерня заднего хода; 12 — штоки переключения передач; 13 — шарик-фиксатор; 14 — пружина; 15 — рычаг переключения; 16 — защитный уплотнитель; 17 — колпак рычага; 18 — корпус рычага переключения; 19 — задний картер; 20 — вторичный вал; 21 — манжеты удлинителя заднего картера; 22 — сталебаббитовая втулка; 23 — шестерня привода спидометра; 24 — привод спидометра; 25 — задний подшипник промежуточного вала; 26 — шестерня 5-й передачи; 27 — болты крепления оси промежуточной шестерни заднего хода; 28 — промежуточная шестерня заднего хода; 29 — промежуточный вал; 30 — маслозаливная пробка.

Соединенный со сцеплением первичный вал через шестеренчатую передачу передает крутящий момент промежуточному, все шестерни которого жестко зафиксированы. Первичный и вторичный валы вращаются в одной оси, но независимо друг от друга. Шестерни первичного вала не зафиксированы, вторичный с промежуточным сцеплены постоянно. Между шестеренками вторичного вала монтируются выравнивающие скорость вращения синхронизаторы.

Механизм переключения (шток, рычаг, вилки), монтируется на корпус коробки. Устанавливается так же устройство, предотвращающее одновременное включение двух скоростей.

Существуют типы механических КПП с большим количеством ступеней (от 4-х до 6-и), оснащенные дополнительными коробками передач, которые называют редукторами. Они бывают понижающие (демультипликаторы), повышающие (мультипликаторы). Первые с двумя, тремя скоростями монтируются за КПП, до 3-х раз уменьшает передаточное число. Вторые монтируются перед КПП, в 2 раза увеличивают количество передач.

Принцип работы КПП

Устройство любой коробки передач:сцепление (которое в автоматической коробке называются гидротрансформатором);передаточный механизм из шестерен (планетарный ряд);компоненты, переключающие передачи;

система управления.

Принцип работы механической КПП более или менее понятен: водитель вручную переключает передачи, создавая различные комбинации шестерен. Ведущий вал через сцепление соединен с коленвалом двигателя, с ведомым валом соединение не фиксированное.

Нужная пара шестерен выбирается при помощи вилок управляющего механизма. Рукояткой передвигаются приводы, муфты, ползуны. Механизм выбора передачи устанавливается в трансмиссии, на руле или в кузове.

На коротком видео ниже показана вся суть механической коробки передач

Синхронизатор, уравнивающий вращением валов, дает возможность менять скорость без вреда агрегату. Чтобы поменять передачу, нужно нажать на сцепление, отсоединяющее коробку от двигателя. Затем включаем нужную передачу (при старте — первую). Педаль отпускается после изменения скорости.

Как работает синхронизатор:

1. при расположении рычага на нейтральной, двигатель не взаимодействует с колесами, шестерни свободно крутятся;
2. после того, как водитель включил передачу, кулиса соединяет рычаг с коробкой, вилка двигает муфту к нужной шестерне через тросики;
3. одновременно сухари двигают блокирующее кольцо;
4. вращением шестерни и вала создается трение, благодаря которому до упора проворачивается кольцо;
5. муфта перестает двигаться из-за того, что кольцо и шестерня расположились друг против друга;
6. скорости выравниваются, муфта может пройти через кольцо, чтобы соединиться с нужной шестерней, передать крутящий момент;
7. шестерня и вал блокируются, скорость включается.

Устройство синхронизатора

1 — ступица; 2 — скользящая муфта; 3 — блокировочное кольцо; 4 — пружина; 5 — стопорное кольцо; 6 — косозубая шестерня передачи; а) прямозубый дополнительный венец шестерни; б) внутренняя рабочая поверхность скользящей муфты.

Иногда синхронизатор включает 2 шестерни одновременно. Чтобы авто двигалось задним ходом, монтируется дополнительный вал, оснащенный промежуточной шестерней.

Виды механических коробок передач

Кроме количества валов и ступеней КПП классифицируются в зависимости от наличия-отсутствия синхронизаторов. Если их нет, переключение скоростей требует определенного времени, которое сокращается при регулировании коробки и манипуляций с педалями газа и сцепления. Такие МКПП более надежны при высоких нагрузках, поэтому устанавливаются на мотоциклах, спортивных авто, сельхозтехнике, тяжелых грузовиках, в которых синхронизацию невозможно использовать по техническим причинам.

К механическим относят и роботизированные коробки. Их конструкция такая же, включая наличие диска сцепления, но управление осуществляется электроникой, выполняющей функции педали. Схема переключений тоже не отличается.

Схемы переключений

Есть довольно много разных схем переключения передач. Ниже некоторые из них.

Плюсы и минусы механических КПП

У всех видов КПП есть преимущества и недостатки, идеальных агрегатов не существует.

Плюсы механической конструкции:

1. сравнительно низкая стоимость;
2. простое, понятное устройство;
3. небольшой вес КПП в сборе;
4. высокий КПД;
5. простое охлаждение;
6. хороший разгон;
7. возможность завести транспортное средство буксировкой, толчком;
8. экономия топлива;
9. высокая надежность;
10. длительный срок службы;
11. простое обслуживание.

Механика позволяет применять разные техники и стили вождения, незаменима при гололеде и на бездорожье.

К минусам можно отнести:

1. сравнительно длительное время для изменения скорости;
2. для плавного переключение требуется опыт;
3. ненадежность узла сцепления.

Из данных статистики можно сделать вывод, что механика более утомительная для водителя.

Основные неисправности МКП, их признаки

Механические коробки надежные, но время, неверный выбор жидкости для трансмиссии, использование не оригинальных деталей при ремонте, агрессивная езда, нерегулярное или непрофессиональное техобслуживание, некорректная работа делают свое.

Основные неисправности МКП, их признаки:

1. наличие посторонних шумов;
2. затруднения при включении скоростей;
3. самопроизвольное выключение скоростей;
4. вытекание жидкости из трансмиссии;
5. невозможность включить одну или все передачи.

Если посторонний шум слышен на нейтрали, в первую очередь проводится проверка уровня жидкости в трансмиссии, степень износа подшипников на первичном валу.

Если коробка шумит при выборе скорости, это свидетельствует о том, что:

• износ синхронизаторов слишком большой;
• ослабли крепления коробки;
• чрезмерно изношенны шестерни;
• недостаточно выжато сцепление.

Если скорости включаются с усилием, существует вероятность, что:

• износились шестерни, синхронизаторы;
• неисправно (износилось) устройство включения;
• неисправны тяги;
• ослабли крепления.

При самопроизвольном выключении скоростей:

• ослабли крепления коробки;
• вышли из строя подушки мотора;
• застряли тяги, управляющие приводом;
• чрезмерно изношены шестерни, вилки переключения, подшипники валов.

Для самостоятельного проведения диагностики нужно демонтировать и разобрать коробку. Чаще всего она выходит из строя из-за чрезмерного износа деталей. Единственное исключение — выход из строя привода. Если знать, из чего он состоит, можно визуально определить и заменить неисправную деталь.

Что бы снять и разобрать коробку нужно:

1. приподнять авто домкратом (подвесить);
2. отсоединить провода, систему управления;
3. слить из КПП масло;
4. отсоединить карданный вал (при заднем приводе);
5. отсоединить полуоси, несколько деталей подвески (при переднем приводе);
6. выкрутить болты крепления коробки, опорных подушек;
7. снять КП;
8. разобрать;
9. проверить состояние шестерен, подшипников, шлицевых соединений, муфт.

После замены изношенных деталей коробка устанавливается на место, в трансмиссию заливается масло.

Не каждый водитель хочет и умеет делать эту работу. Если нет опыта или авто на гарантии, лучше обратиться в сервис. Там работают квалифицированные, опытные специалисты, использующие для диагностики специальное оборудование, для ремонта оригинальные детали.

Опытные водители не сомневаются в преимуществах механики, главным считается экономия топлива. Чтобы механическая коробка передач служила дольше, скорости нужно переключать плавно, зимой не оставлять авто с включенной передачей, регулярно осматривать трансмиссию на протечку масла, проверять его уровень, своевременно доливать. При любой поломке лучше всего обращаться в специализированный сервис. Это позволит в полной мере пользоваться достоинствами механики, в том числе возможностью выбирать стиль и скорость вождения.

( 4 оценки, среднее 5 из 5 )
