Что такое коробка передач вариатор на автомобиле?

Как устроен вариатор на автомобиле: Принцип работы Плюсы Минусы

Изначальный вариант трансмиссии в автомобилях — это механическая коробка передач. И за столь долгое время существования уже все водители к ней привыкли и даже приспособились. Теперь же в связи с активным развитием автомобильной промышленности появляются другие механизмы, которые призваны облегчить вождение и внести толику обновленного комфорта. Одним из таких узлов является вариатор. Можно даже уточнить, что это разновидность автоматической трансмиссии (АКПП). Но как устроен вариатор на автомобиле, из чего он состоит и как работает? Но главное — в чем его отличие от традиционного узла трансмиссии? И что это такое?

Все эти и другие сопутствующие вопросы достойны внимания и хорошего разбора. Собственно этим сейчас и займемся.

отличительная особенность

Чем автомат отличается от вариатора? Начнем, пожалуй, с упоминания главной характеристики, которая отличает этот механизм от механической и автоматической коробки. МКПП, как правило, обладает шестью скоростями (5 в прямом и 1 в обратном направлении).

У автоматической коробки их насчитывается до 8, а то и 9. Что касается вариатора, то их бесчисленное множество, что обусловлено устройством этого механизма. Его даже можно считать альтернативой АКПП. Чтобы в точности понять, как устроена эта коробка, стоит описать принцип работы силового агрегата.

У всех привычных для нас трансмиссионных агрегатов (и МКПП, и АКПП) имеется один существенный минус — это фиксированные передаточные числа. И порой того, что имеется, не хватает.

Даже передвигаясь по ровной дорожной поверхности, машине приходится сопротивляться силе инерции. По достижении баланса между оборотами и передаточным отношением она начинает разгоняться. Затем передача понижается, а для ее повышения требуется большее количество ступеней, но в обычных КП их численность ограничена.

Вдобавок каждый раз, когда водитель переключается с одной передачи на другую, возникает рывок, что опять-таки обусловлено технологическими особенностями механизма. А значит, пора искать другие решения. Поэтому появилась идея заменить ступени трансмиссии рациональным вариантом. Так и родилась вариаторная коробка передач.

Изменение крутящего момента происходит постепенно, то есть не так как в других механизмах. Присутствие этого агрегата ощущается так, словно машину приводит в движение не ДВС, а мощный электродвигатель. Причем автомобиль набирает скорость плавно и бесшумно. И если сравнивать традиционный порядок переключения передач с его рассматриваемым аналогом, разгоняется машина заметно быстрее.

Вдобавок машинами, оснащенными вариаторными коробками, намного проще управлять. Даже автолюбитель в отсутствии опыта найдет общий язык с такой машиной, так как трансмиссия никак не реагирует на стиль вождения и не глохнет.

Осознанный выбор брендов мирового масштаба

Именитые производители уже признали аналог автоматической трансмиссии надежным и уже даже стали изготавливать их. А чтобы не было путаницы в этой массе механизмов, каждая компания нарекла продукцию фирменным именем:

• Subaru — бесступенчатый вариант в лице «Lineartronic».
• Honda производит «Multimatic».
• Mercedes-Benz — «Autotronic».
• Audi — «Multitronic».
• Toyota — «Multidrive».
• Nissan — изготавливает две разновидности:
• Ford — как и у бренда выше, у этой известной фирмы тоже собственная линейка, состоящая из двух моделей:
  • «Ecotronic».
  • «Durashift CVT».

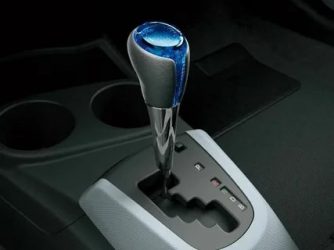

Как проверить при покупке автомобиля вариатор в нем или автомат? Чтобы потенциальные владельцы понимали, какое именно перед ними транспортное средство (с АКПП или альтернативной ее версией), оно обозначается дополнительным индексом CVT в названии. Полностью аббревиатура расшифровывается так: постоянно изменяющаяся трансмиссия или оригинальный вариант — Continuously Variable Transmission.

Разновидности

Есть несколько типов, каждый из которых обладает технологическими особенностями:

• клиноременной;
• клиноцепной;
• тороидный.

Из всех трех вариаций именно клиноременной механизм встречается намного чаще, нежели другие представленные аналоги. Таким вариантом снащены 95% машин из общей численности транспортных средств с подобного рода трансмиссией.

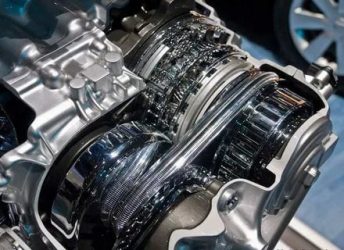

Клиноременный агрегат

Как правило, здесь фигурирует одна передача, в редких случаях их две. Устройство вариатора автомобиля включает два шкива:

Они оба соединены клиновидным ремнем. Изначально он изготавливался из армированной резины, однако позднее она была заменена стальными пластинами. Такой ремень уже обеспечивает передачу крутящего момента больших значений, и у него меньший радиус изгиба. Вдобавок такой вариант отличается долговечностью.

Конструкция самих шкивов тоже оригинальная — это две конусовидные половины, имеющие уклон в сторону оси вала. Пока задействован вариатор, эти части время от времени то сближаются, то отдаляются.

Принцип работы

Принцип работы вариатора тоже основан на «ступенях», но здесь они создаются программно. К примеру, в тех ситуациях, когда необходима тяга, а не скорость — преодоление снежного покрова или слишком грязного участка дороги.

Как мы помним, шкивы то сходятся, то расходятся. При их раздвижении ремень лента уходит внутрь, а в ходе сближения он принимает форму клина. Это оказывает влияние на передаточное число. При схождении шкивов оно увеличивается, а когда они удаляются — уменьшается.

Но что руководит подвижными элементами? За это обычно отвечают пружины и центробежная сила, которая создается при помощи гидравлического привода, а он находится под контролем электроники. Именно она задает все необходимые условия, столь нужные для эффективной работы CVT в автомобиле. Благодаря этому увеличивается ресурс, и снижается расход топлива.

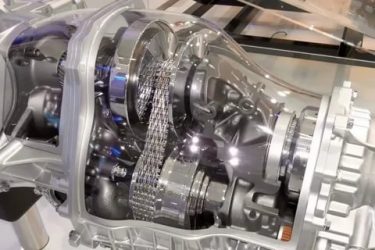

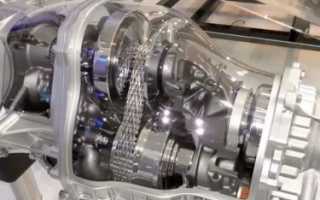

Клиноцепной вариант

Здесь уже ремень заменен цепью, а само звено при этом образовано множеством пластин, скрепляющихся цилиндрическими осями. Такой подход обеспечил снижение радиуса изгиба. Для изготовления цепи используется высокопрочная сталь. Когда задействован вариатор на машине этот элемент находится в тесном контакте со шкивами и принимает на себя колоссальные нагрузки. В результате повышается температура до больших значений, и возникает необходимость в охлаждении важных деталей.

Клиноцепной агрегат способен выдать самый большой КПД, если сравнивать с прочими аналогами. Но это приводит к росту конечной стоимости его и автомобиля в частности. Впервые такая конструкция была разработана производителем Audi.

Тороидный механизм

О том, что такое вариатор, мы имеем представление из описанных выше примеров. Но что представляет собой этот зверь? Здесь устройство еще изысканнее — ремня и цепи здесь не найти. Но также есть два диска:

Также присутствуют ролики, которые способны изменить положение, исходя из конкретной ситуации. Иными словами именно с их помощью меняется передаточное число. Ролики меняют положение путем воздействия на них специальных устройств. Также они осуществляют регулировку силы их прижатия к дискам. Каждый производитель применяет собственные разработки. Nissan это гидравлический механизм, который находится под управлением электроники.

Принцип действия

Когда ролики обращены к ведомому диску обеспечивается максимальная тяга. Что это дает? Обеспечивается следующее:

• Минимальный контакт между роликами и ведущим диском.
• Максимальное пятно контакта роликов и ведомого вала.

В случае набора скорости необходима обратная последовательность — передаточное отношение нужно снизить, а обороты наоборот — повысить. Следовательно, противоположным образом изменяется и площадь контакта роликов с дисками.

Сильные стороны

Какие же преимущества есть у этого трансмиссионного узла? На автомобиле с бесступенчатой трансмиссией передвигаться в разы удобнее, если сравнивать с прочими коробками. Также имеются другие не менее существенные преимущества:

1. Машина двигается плавно и без рывков даже когда быстро разгоняется или тормозит.
2. Обеспечение стабильности показателей в ходе продолжительного движения транспортного средства.
3. Нагрузка на ДВС распределяется оптимальным образом.
4. Из плюса, приведенного выше, вытекает еще одно полезное качество — это способствует экономному расходу топлива.
5. Количество вредных веществ газа выхлопной системы гораздо ниже, нежели у машин с АКПП или МКПП.
6. Наличие альтернативной коробки позволяет исключить пробуксовку колес. Соответственно повышается уровень безопасности езды по обледенелому покрытию.
7. Благодаря электронному управлению работой силового агрегата увеличивается ресурс трансмиссии, что позволяет снизить количество неисправностей.

К тому же любой автомобиль не издает такого шума, какой можно услышать от транспорта, оснащенного ступенчатой коробкой.

Ряд недостатков альтернативной АКПП

У любой коробки передач плюсы и минусы обусловлены особенностями технологического исполнения. И со временем положительных сторон в результате эволюции механизма появляется больше. К сожалению, у любой технологической разработки присутствуют некоторые недоработки, чего просто не избежать.

Механизм CVT не является исключением, и он пока еще проходит этап всеобщего «тестирования» усилиями рядовых автолюбителей. И судя по некоторым отзывам, новая альтернатива пока еще не столь популярна, хоть обладает рядом неоценимых достоинств. Да, существующие недостатки производители стараются устранить, но пока имеем то, что имеем:

1. На мощные машины такую трансмиссию нельзя ставить, правда есть исключения.
2. Ремонт обходится очень дорого, да и не каждый автосервис возьмется за такую работу. Сложно найти мастера, который отлично разбирается в столь сложном механизме.
3. Еще одно отличие автомата от вариатора в том, что его работоспособность находится в прямой зависимости от показаний сенсоров. А их очень много и стоит хотя бы одному выйти из строя, как вся система начинает функционировать неправильным образом.
4. Чем плох еще этот агрегат? Как и АКПП его тоже следует «заправлять» специальной жидкостью. Только ее стоимость намного выше, нежели у трансмиссионного масла к обычным автоматическим коробкам. Также необходимо регулярно контролировать уровень жидкости.
5. Механизм подвергается колоссальным нагрузкам.
6. Вариатор на машине плох еще тем, что на нее накладывается ряд ограничений касательно использования прицепов и возможности буксировки.

В последнее время многие производители стараются увеличить количество ступеней в АКПП. На данный момент их пока не более 9, но вероятно в будущем их численность перевалит далеко за 10. Такая мера вполне объяснима — нужно обеспечить экономный расход топлива и улучшить динамику разгона.

Любого автолюбителя рано или поздно заинтересует вопрос, можно ли буксировать автомобиль с вариатором? Тут все зависит от ситуации, но во избежание серьезных проблем, лучше отказать в этой просьбе, иначе все может обернуться дорогостоящим ремонтом.

Поведение автомобиля

Исходя из выбранной программы, агрегат сам подбирает нужное передаточное число при разгоне. В этом ему активно помогает электроника. Тот водитель, кто решил пересесть с машины, где привычная трансмиссия (МКПП или АКПП) на транспорт, оснащенный CVT, почувствует существенную разницу в ходе его разгона.

Нажатие педали газа сопровождается переводом мотора в режим высоких оборотов. Он остается так работать в течение всего периода, пока машина разгоняется. При этом можно услышать характерный рев мотора. Только темп разгона в этом случае намного выше, нежели у прочих аналогов трансмиссии.

В некоторых случаях к узлу применяют другие настройки и тогда ощущения будут иными — будет чувствоваться рост оборотов ДВС. Подъем в гору или торможение не переключает вариатор на высокую передачу, даже если сильнее надавить на педаль акселератора. Его шкивы примут то положение, когда обеспечивается максимальный крутящий момент с целью увеличения тяги.

У некоторых моделей есть возможность задать определенное количество «воображаемых» ступеней и альтернативная коробка будет самостоятельно переключаться между ними, исходя из ситуаций. То есть получается своего рода имитация работы АКПП. При этом включать нужную передачу может и сам водитель.

Какой вариант лучше?

Автомат или CVT — вот в чем вопрос? Сегодня автомобили с уже привычной АКПП видишь в разы чаще, нежели транспорт, оборудованный вариатором. Правда в его защиту играет то, что разработка пока еще считается новой, которая продолжает изучаться. Производители будут вносить исправления в целях повысить качество и сделать эксплуатацию транспортного средства еще комфортнее.

Стоит учесть, что автоматическая коробка пригодна для установки на мощные автомобили. Но с точки зрения экономии расхода топлива, то здесь победу одерживает CVT. Но что лучше в итоге? Тут все зависит от множества факторов и прежде всего, будущему владельцу стоит выделить для себя приоритеты:

• Тем, кому по душе плавная езда без рывков, стоит склонить чашу весов в сторону CVT.
• Любителям скоростной езды, а также тем, кому приходится сталкиваться необходимостью буксировки или частого пользования прицепом, стоит присматриваться к АКПП.

В защиту классической автоматической коробки передач стоит привести весомый аргумент — меньшие расходы на содержание трансмиссии. Опять-таки однозначного мнения по поводу того, какой трансмиссионный узел лучше, нет. Здесь свои сторонники и противники и поэтому каждому автолюбителю предстоит сделать собственный выбор на основе полученной информации и с учетом плюсов и минусов.

Также читайте:

Битва двух ЛЕГЕНД Мерседес или БМВ: Что лучше?

Система полного привода 4MATIC Как работает?

Тюнинг Ателье Brabus История Компании Двигатели

9 вещей которые должен знать каждый владелец Mercedes-Benz

Топ 10 сканеров для Mercedes-Benz

Вариаторная коробка передач CVT — что это, как работает, какие плюсы?

Что такое коробка CVT, и чем она отличается от традиционной трансмиссии?Такой вопрос может заинтересовать как уже существующих автовладельцев с данным видом передачи крутящего момента так и будущих. Данный тип коробки передач подразумевает отсутствие фиксированных передаточных чисел. Это дает плавность хода, а также позволяет использовать двигатель в оптимальных режимах. Другое название такой коробки — вариатор. Далее рассмотрим плюсы и минусы коробки передач CVT, нюансы ее использования, а также отзывы автомобилистов, уже являющихся владельцами машин с бесступенчатой трансмиссией.

Мы рассмотрим:

Определение

Аббревиатура CVT (Continuously Variable Transmission — англ.) переводится как «постоянно изменяемая передача». То есть, ее конструкция подразумевает возможность плавного изменения коэффициента передачи между ведущим и ведомым шкивами. Фактически это означает, что коробка CVT обладает множеством передаточных чисел в определенном диапазоне (границы диапазонов задают минимальный и максимальный диаметры шкивов). Эксплуатация вариатора во многом схожа с использованием автоматической коробки передач. Об их отличиях вы можете почитать отдельно.

На сегодняшний день существуют следующие типы вариаторов:

Работа вариатора

• лобовые;
• конусные;
• шаровые;
• многодисковые;
• торцовые;
• волновые;
• дискошариковые;
• клиноременные.

Коробка CVT (вариатор) используется не только в качестве трансмиссии легковых автомобилей, но и других транспортных средств — например, скутеров, снегоходов, квадроциклов и так далее.

Самым распространенным типом коробки CVT является фрикционный клиноременной вариатор. Это обусловлено относительной простотой и надежностью его конструкции, а также удобством и возможностью использования в автомобильной трансмиссии. На сегодняшний день преобладающее большинство автопроизводителей, выпускающих машины с коробкой CVT, используют именно клиноременные вариаторы (исключение составляют некоторые модели “Ниссан” с коробкой CVT тороидального типа). Далее рассмотрим конструкцию и принцип действия клиноременного вариатора.

Работа коробки CVT

Клиноременной вариатор состоит из двух основных частей:

• Трапециевидный зубчатый ремень. Некоторые автопроизводители вместо него применяют металлическую цепь или ремень из металлических пластин.
• Два шкива, образованных конусами, направленными друг к другу остриями.

По мере того, насколько близко находятся друг к другу соосные конусы, диаметр окружности, которую описывает ремень, уменьшается или увеличивается. Перечисленные части являются исполнительными механизмами CVT. А управляет всем электроника на основе информации, поступающей от многочисленных датчиков.

Принцип работы вариатора

Устройство бесступенчатой CVT трансмиссии

Так, если диаметр ведущего шкива будет максимальным (его конусы будут расположены максимально близко друг к другу), а ведомого минимальным (его конусы максимально разойдутся), то это означает, что включена самая «высокая передача» (соответствующая 4-ой или 5-ой передаче в традиционной трансмиссии). И наоборот, если диаметр ведомого шкива будет минимальным (его конусы разойдутся), а ведомого максимальным (его конусы сомкнутся), то это соответствует «самой низкой передаче» (первой в традиционной трансмиссии).

Для езды задним ходом в вариаторе используются дополнительные решения, обычно планетарный редуктор, так как традиционный подход в данном случае нельзя использовать.

В связи с проектными особенностями конструкции вариатор можно использовать лишь на сравнительно небольших машинах (с мощностью двигателя до 220 л.с.). Это связано с большими усилиями, которые испытывает ремень во время работы. Процесс эксплуатации автомобиля с трансмиссией CVT накладывает некоторые ограничения на водителя. Так, нельзя резко стартовать с места, долго ехать на максимальной или минимальной скорости, буксировать прицеп, ездить по бездорожью.

Плюсы и минусы коробок CVT

Как и всякое техническое устройство, вариаторы имеют свои преимущества и недостатки. Но справедливости ради необходимо учесть, что в настоящее время автопроизводители постоянно совершенствуют эту трансмиссию, поэтому со временем картина наверняка изменится, и недостатков у вариаторов будет меньше. Однако на сегодняшний день коробка передач CVT имеет следующие плюсы и минусы:

Преимущества	Недостатки
Вариатор обеспечивает плавность набора скорости без рывков, характерных для МКПП или АКПП.	Вариатор сегодня устанавливают на машины с мощностью двигателя до 220 л.с. Это связано с тем, что очень мощные моторы оказывают чрезмерное воздействие на приводной ремень (цепь) вариатора.
Более высокий коэффициент полезного действия. Благодаря этому экономится топливо, а мощность двигателя быстрее передается на исполняющие механизмы.	Вариатор очень чувствителен к качеству трансмиссионного масла. Как правило, необходимо покупать только оригинальные качественные масла, которые гораздо дороже их бюджетных аналогов. Кроме этого, менять масло надо чаще, чем в традиционной трансмиссии (примерно через каждые 30 тысяч километров пробега).
Значительная экономия топлива. Она становится результатом высокого КПД и плавного набора оборотов двигателя и скорости (в традиционной трансмиссии значительный перерасход происходит во время переключения передач).	Сложность устройства вариатора (наличие “умной” электроники и большого количества датчиков) приводит к тому, что при малейшей поломке одного из многочисленных узлов вариатор будет автоматически переведен в аварийный режим или выведен из строя (принудительно или аварийно).
Высокая экологичность, которая является результатом меньшего расхода топлива. А это означает, что машины, оборудованные вариатором, удовлетворяют современным высоким европейским требованиям экологичности.	Сложность ремонта. Зачастую даже незначительные проблемы с эксплуатацией или ремонтом вариатора способны привести к ситуации, когда трудно найти мастерскую и специалистов по ремонту этого агрегата (особенно это актуально для небольших городов и поселков). А стоимость ремонта вариатора куда выше, чем традиционных МКПП или АКПП.
Электроника, которая управляет вариатором, всегда выбирает оптимальный режим работы. То есть, трансмиссия всегда работает в наиболее щадящем режиме. Соответственно, это положительно сказывается на износе и сроке эксплуатации агрегата.	На машине с вариатором нельзя буксировать прицеп или другое транспортное средство.

На машине с коробкой CVT нельзя буксировать прицеп или другое транспортное средство. Также нельзя буксировать и саму машину, если у нее выключен двигатель. Исключение составляет случай, если вывесить на эвакуатор приводную ось.

Возможные проблемы эксплуатации

На практике владельцы автомобилей, оборудованных трансмиссией CVT сталкиваются с тремя основными проблемами.

1. Износ подшипников конусов. Причина этого явления банальна — попадание на рабочие поверхности продуктов износа (металлической стружки) или мусора. О проблеме автовладельцу расскажет появившийся гул, доносящийся из вариатора. Это может случиться на разных пробегах — от 40 до 150 тысяч километров. По статистике, этим очень грешит Nissan Qashqai. Чтобы избежать такой проблемы необходимо регулярно проводить замену трансмиссионного масла (в соответствии с рекомендациями большинства автопроизводителей это нужно делать через каждые 30…50 тысяч километров пробега).

   Редукционные насос и клапан

2. Выход из строя редукционного клапана масляного насоса. Об этом вам сообщат рывки и подергивания автомобиля как во время трогания и торможения, так и при спокойной равномерной езде. Причина поломки, скорее всего, будет крыться в тех же продуктах износа. Из-за их появления клапан заклинивает в промежуточных положениях. Следовательно, давление в системе начинает скакать, диаметры ведущего и ведомого шкивов рассинхронизируются, из-за этого ремень начинает проскальзывать. При ремонте обычно меняют масло и ремень, а шкивы шлифуют. Профилактика неисправности та же — вовремя меняйте трансмиссионное масло и фильтра, а также пользуйтесь качественными маслами. Помните, что в вариатор необходимо заливать трансмиссионное масло типа CVT (оно обеспечивает необходимую вязкость и “липкость”). Вариаторное масло отличается обеспечением стабильной работы “мокрого” сцепления. Кроме этого, оно более липкое, благодаря чему обеспечивается нужное сцепление между шкивами и приводным ремнем.
3. Проблемы с рабочей температурой. Дело в том, что вариатор очень чувствителен к диапазону рабочих температур, в частности, к перегреву. За это отвечает температурный датчик, который в случае превышения критического значения переводит вариатор в аварийный режим (устанавливает ремень в среднее положение на обоих шкивах). Для принудительного охлаждения вариатора зачастую используют дополнительный радиатор. Чтобы не перегревать вариатор, старайтесь в течение длительного времени не ехать с максимальной или минимальной скоростью. Также не забывайте чистить радиатор охлаждения вариатора (если он есть на вашем автомобиле).

Дополнительные сведения о вариаторе

Многие специалисты считают, что коробка передач CVT (вариатор) — это наиболее совершенный вид трансмиссии на сегодняшний день. Поэтому есть все предпосылки к тому, что вариатор постепенно вытеснит АКПП, как последняя уверенно вытесняет МКПП со временем. Однако, если вы решите купить машину, оборудованную вариатором, то вам необходимо помнить следующие важные факты:

• вариатор не предназначен для агрессивного стиля езды (резкого набора и сброса скорости);
• на машине, оборудованной вариатором, категорически не рекомендуется продолжительное время ехать на предельно малых и предельно высоких скоростях (это приводит к значительному износу узла);
• ремень вариатора боится значительных ударных нагрузок, поэтому рекомендуется ездить лишь по ровной поверхности, избегая проселочных дорог и бездорожья;
• в вариаторе обязательно необходимо своевременно менять трансмиссионное масло (а использовать лишь качественное оригинальное масло).

Перед покупкой машины с коробкой CVT вам необходимо быть готовым к условиям ее эксплуатации. Она обойдется вам дороже, однако это стоит того удовольствия и комфорта, который предоставляет вариатор. Тысячи автомобилистов на сегодняшний день пользуются вариаторной трансмиссией, и их количество только растет.

Отзывы о CVT коробке передач

Напоследок мы собрали для вас реальные отзывы владельцев автолюбителей, чьи машины оборудованы вариатором. Представляем их вашему вниманию с тем, чтобы у вас сложилась максимальная четкая картина о целесообразности выбора.

Положительные отзывы	Отрицательные отзывы
К вариатору надо привыкнуть. У меня было субъективное впечатление, что как только отпустишь газ, то машина останавливается гораздо быстрее чем на автомате (скорее всего так, торможение двиглом происходит). Вот это мне было необычно, я люблю до светофора докатываться. А из плюсов — на двигле 1.5 динамика чумовая (не по сравнению с Супрой, а по сравнению с обычными машинами с 1.5) и расход топлива небольшой.	Все кто хвалят вариатор, никто не может вменяемо объяснить, чем он лучше современной, тоже плавной 6-7ми ступенчатой настоящей гидромеханики, т.е ответ прост ничем, даже хуже (написано выше в статье). Просто эти люди купили вариатор не потому, что он лучше автомата, а потому, что тот авто, который они решили купить не шёл с настоящим автоматом.
Вариатор экономичнее автомата (сравниваю не с селикой а с любой другой машиной с движком 1.3	Вариатор не вселяет надежд. Интересная, конечно, разработка. Но, учитывая, что весь мировой автопром уходит от улучшения надёжности в современных агрегатах, то от от вариков (впрочем, как и от роботов) ничего ждать не приходится. Разве что переходить на потребительское отношение к авто: купил, 2 года покатался по гарантии, слил, купил новую. К чему нас и ведут, собственно.
Плюсы — более быстрый и уверенный разгон по сравнению с автоматами и механикой ( если на механике не мастер спорта по автогонкам). Экономичность.( Фит-5,5 л, Интегра-7 л, обе по трассе)	Зачем нужен вариатор, когда давно изобретён «классический» автомат — плавный и супернадёжный? Напрашивается только один вариант — чтобы уменьшить надёжность и наварится на продаже з/ч. И так типа, 100тыс. машина проехала — всё, пора на помойку.
Прошлую зиму ездил на цивике с вариатором, никаких проблем на гололеде не было. Вариатор действительно экономичнее и динамичнее автомата. Главное чтобы он достался тебе в хорошем состоянии. Ну а немного более дорогое обслуживание это плата за удовольствие от вождения	Короче, вариатор = геморрой, маркетинговая мулька для одноразовых автомобилей.
Седьмой год на вариаторе — полет отличный!	Старый автомат надежен как ак47, нафик эти варики

Как видите, большинство людей, хотя бы один раз попробовавших ездить на вариаторе, по возможности не отказываются далее от этого удовольствия. Однако выводы делать лишь вам.

Итоги

Вариатор хотя и более сложный и дорогой в обслуживании, но все же на сегодняшний день является самой лучшей трансмиссией для машин с двигателем внутреннего сгорания. А со временем цена на автомобили, оборудованные им, будут лишь снижаться, а надежность такой системы расти. Поэтому описанные ограничения будут убраны. Но на сегодняшний день не забывайте о них, и используйте автомобиль в соответствии с рекомендациями производителя, и тогда коробка СВТ будет также долго служить верой и правдой как и сам автомобиль.

Особенности езды на вариаторе: как ездить на CVT

Автоматическая коробка передач в последнее время получила широкое распространение не только в США, но и по всему миру. При этом отсутствие педали сцепления еще не означает, что все автоматы одинаковые. Автоматические трансмиссии на автомобилях можно условно разделить на три большие группы:

Примечательно то, что не каждый владелец способен отличить вариатор от АКПП или даже РКПП. Однако во время эксплуатации нужно отдельно учитывать, какой именно типа автомата стоит на машине.

Другими словами, нужно знать, как обслуживать и как ездить правильно на вариаторе, автомате или роботе, чтобы коробка работала долго и безотказно. В этой статье отдельно поговорим о вариаторах.

Коробка вариатор: как правильно ездить

Итак, вариатор CVT является бесступенчатой автоматической трансмиссией, что сильно отличает данный тип коробок передач от аналогов благодаря уникальной конструкции. Переключение передач на авто с вариатором происходит плавно, без толчков, задержек, пробуксовок и т.д.

Машина с такой КПП разгоняется легко, ускорение происходит без малейших рывков, которые в той или иной степени можно ощутить на других типах автоматов, включая даже новейшие преселективные РКПП с двумя сцеплениями.

Также среди плюсов стоит выделить топливную экономичность CVT по сравнению с АКПП, лучшее распределение нагрузки на ДВС и на трансмиссию, что позволяет не перегружать силовой агрегат и увеличить его срок службы.

Казалось бы, с учетом всех плюсов вариатор можно считать более комфортной заменой для классического автомата, однако это не так. Дело в том, что многие водители отмечают заметно меньший ресурс CVT по сравнению с АКПП, низкую ремонтопригодность вариаторов, высокую стоимость обслуживания и целый ряд ограничений во время эксплуатации. Давайте разбираться.

• На первый взгляд, эксплуатация вариатора не отличается от АКПП. Доступные режимы одинаковые, P – парковка, D – движение вперед,  N – нейтральная передача, R – задний ход и т.д.

Также может быть реализована функция ручного управления КПП, которая имитирует понижение и повышение передачи самим водителем (аналогично Типтроник на АКПП).  Дополнительно может присутствовать спортрежим, экономичный режим и т.д.

При этом важно понимать, что вариатор среди всех видов АКПП  хуже всего «переваривает» крутящий момент и наименее подготовлен к высоким нагрузкам. Простыми словами, резко стартовать на вариаторе крайне нежелательно.

На такой КПП разгоняться нужно плавно, постепенно поднимая обороты двигателя. В противном случае поломки не заставят себя долго ждать. На практике не единичны случаи, когда у любителей светофорных гонок на новых авто вариаторы выходили из строя уже к 50-60 тыс. км. пробега.

• Также вариатор нужно в обязательном порядке прогревать в холода. Вариаторы предельно чувствительны к смазке, при этом трансмиссионное масло при понижении температуры хуже распределяется по коробке.

Более того, прогрев вариатора CVT на месте по аналогии с АКПП (включение режимов P-R-N-D с задержкой на несколько секунд) для данного типа трансмиссии не подойдет, так как конструктивно вариатор отличается от гидромеханического автомата.

В случае с CVT  нужно прогреть ДВС и включить режим N на несколько сек., что позволит прогреть гидромуфту. Далее нужно начинать движение, сводя нагрузки на коробку к минимуму первые 3-5 км.

Если же температура понизилась до -30 и ниже, от поездок на автомобиле с вариаторной коробкой лучше отказаться. Если ехать нужно, тогда машину потребуется долго греть на холостых, затем допускается езда исключительно в щадящем режиме.

• Также вариатор «боится» пробуксовок и повышенных нагрузок. Это значит, что любой кроссовер с вариаторной коробкой никак нельзя считать внедорожником, специально подготовленным к условиям бездорожья и рассчитанным на эксплуатацию в тяжелых условиях.

Еще нужно помнить, что легковые авто и паркетники с CVT плохо приспособлены к буксировке прицепов, не рассчитаны на перевозку тяжелых грузов и т.п. По этой причине владельцам бесступенчатой коробки передач нужно избегать излишних нагрузок на КПП.

Простыми словами, использовать автомобиль с CVT для буксировки другого авто настоятельно не рекомендуется. Что касается автоприцепа, важно, чтобы вес не превышал допустимых показателей. Также могут быть и ограничения по скорости и расстоянию в случае использования прицепа.

Если же автомобиль с вариатором застрял в грязи или снегу, лучше отказаться от попыток выехать своим ходом. Переключения селектора между режимами при «раскачивании» авто приведет к быстрому износу шлицевых соединений, ресурс деталей КПП заметно сокращается.

• Кстати, если возникает необходимость отбуксировать неисправную машину с вариатором, оптимально воспользоваться услугами эвакуатора. Если же такой возможности нет, тогда нужно придерживаться правил, указанных в мануале касательно буксировки вариатора.

В ряде случаев машину с вариатором, как и с АКПП, буксируют на небольшие расстояния с заведенным двигателем. Если же ДВС не заводится, тогда следует отказаться от попыток отбуксировать машину без вывешивания ведущих колес.

Обслуживание вариатора

Если говорить об обслуживании, в вариаторе следует постоянно проверять масло, его уровень и состояние. При этом для бесступенчатой трансмиссии  вопрос масла предельно важен, трансмиссионная жидкость меняется чаще, чем в АКПП, заливать нужно только рекомендуемые по свойствам и допускам продукты.

Масло для CVT особое, так как должно обеспечивать смазку взаимодействующих поверхностей, при этом предотвращать проскальзывание. Менять масло в коробке вариатор  по мануалу зачастую нужно один раз в 60 тыс. км., однако на практике желательно проводить данную процедуру каждые 30-35 тыс. км пробега, причем замена каждые 30 тыс. считается оптимальной.

Если  же говорить о возможных сбоях и диагностике, нужно следить за поведением коробки. Дело в том, что выход из строя отдельных датчиков ЭСУД может привести к тому, что чувствительный к нагрузкам вариатор выходит из строя, причем достаточно быстро.

Например, выход из строя датчика скорости приводит к тому, что ЭБУ коробкой переводит коробку в аварийный режим. Езда в таком режиме может привести к повреждениям ремня вариатора, проблемам с конусами вариатора и т.д.

Становится понятно, что любые отклонения от нормы и сбои в работе вариатора являются поводом для немедленного прекращения эксплуатации авто и доставки автомобиля на СТО для проведения диагностики CVT.

Подведем итоги

Как видно, коробка вариатор способна обеспечить максимальный комфорт при езде, а также является более экономичной в плане расхода топлива по сравнению с  классическими АКПП. Однако следует учитывать, что данный тип трансмиссии не рассчитан на высокие нагрузки и тяжелые условия. Параллельно не допускаются перегревы трансмиссии.

Простыми словами, коробка CVT больше подойдет для эксплуатации в черте города по хорошим дорогам, причем таким водителям, которым ближе спокойный и размеренный стиль езды, без резких стартов, пробуксовок, постоянных обгонов и т.д.

Также коробку вариатор нужно чаще обслуживать, постоянно проверяя уровень и состояние трансмиссионного масла, прогревать КПП в начале движения, избегая повышения нагрузок. При соблюдении указанных условий ресурс вариатора может оказаться аналогичным тому, который определил сам производитель коробки передач, то есть КПП CVT отработает без поломок весь заявленный срок службы.

Вариатор (вариаторная коробка передач): что это такое, принцип работы. Подробно + видео

У меня много статей про автоматические коробки передач (особенно сильно я люблю обычную АКПП). Однако второй по распространению я считаю вариатор или CVT, достаточно много автомобилей выпускается именно с такой трансмиссией.

Когда вы выбираете новую машину (или даже Б/У) перед вами обязательно встанет такой выбор что брать — вариаторную трансмиссию, гидротрансформаторную или роботизированную? Если обычный «автомат» изучен «вдоль и поперек» (если возникают проблемы, то они все известны), с роботом тоже все понятно (пока не стоит в его сторону смотреть).

То вот третий тип вроде и надежный, но мало кто знает, что это такое, какой принцип его работы, основные плюсы и минусы. То есть это такая «темная лошадка». Сегодня я постараюсь простым языком раскрыть тему, рассказать чего стоит бояться, а чего нет …

Проблемы этой автоматической трансмиссии очень схожи с обычной «гидротрасформаторной» не смотря на различность конструкций (мы уже их сравнивали в этой статье). В конце я постараюсь вам рассказать в видео версии как продлить ей срок службы, чтобы она ходила долго и без проблем. Однако для начала определение

Определение

Вариатор — вариаторная коробка передач – CVT (Continuously Variable Transmission – бесступенчатая трансмиссия) – тип автоматической коробки передач, которая плавно передает крутящий момент от двигателя колесам (или другим движителям, например судовым винтам), не имеет передач, но может автоматически менять передаточное соотношение по заданной программе либо в ручном режиме.

Нужно отметить что эта коробка в отличие от своих собратьев АКПП и РОБОТА не имеет переменных передач, то есть нет привычных толчков при смене передаточных чисел, набор скорости здесь четкий и ровный, КПД (если верить характеристикам, не существенно но больше), благодаря своему строению

Принцип работы

Как вы поняли сверху — здесь нет передач, а изменение передаточного числа (повышение или понижение) идет плавно, на «заданные значения». Конечно, здесь есть программная составляющая, которая позволяет создавать «ступени», но они сделаны программно, для ручного управления, например по грязи или снегу (когда нужна максимальная тяга и не важна скорость). А сама коробка бесступенчатая – что позволяет передавать усилия от силового агрегата колесам более точно.

На данный момент существует два основных строения вариатора:

• Это клиномерные. Они применяются на 95% машин оснащенных такой трансмиссией
• Тороидные. Из-за более сложного строения и настроек, сейчас практически не применяются

Так как клиномерный это сейчас самый распространенный тип (он устанавливается на большое количество NISSAN, AUDI, INFINITY и т.д.) начнем именно с него

Итак, здесь передаточное число передается от одного шкива (ведущего — он связан с силовым агрегатом), другому (ведомому – связан с приводами и далее с колесами) по средствам специального ремня.

Изменение числа происходит за счет изменения диаметра шкивов. Они не «литые», а сделаны разборными, а именно из двух половин конической формы (посаженных на вал), которые могут расходиться и сходиться. Как становится понятно — диаметр в точке соприкосновения шкива с ремнем постоянно изменяется в зависимости от нагрузки и скорости.

Простыми словами, происходит все так: – когда автомобиль «трогается», ему нужно максимальное усилие, чтобы сдвинуться с места. Чтобы нагрузка на мотор была минимальна — ведущий вал должен быть самого малого диаметра (конусы разводятся в точке соприкосновения). Ведомый в своем случае должен быть максимального размера (его конусы наоборот сводятся). Таким образом – ведущий должен сделать несколько оборотов, чтобы сдвинуть ведомый всего на один (число максимальное) — это очень сильно снижает усилие на силовой агрегат, и работать ему легче.

После того как скорость вырастает, передаточное число должно изменяется в меньшую сторону – это нужно для того чтобы снизить тяговое усилие, но увеличить  обороты на ведомом валу. Происходит все наоборот – конусы ведущего шкива начинают сходиться (диаметр растет), а ведомого – расходиться (убавляется).

При максимальном размере ведущего вала и минимальном ведомого, первый сделает один оборот, а вот второй должен сделать несколько (поэтому его скорость вращения максимальная), но при таком раскладе и нагрузка на мотор значительно больше.

Как вы поняли за счет изменения диаметров двух валов и ременной передачи между ними – достигается нужное передаточное число

Сейчас небольшая анимация, смотрим

Тороидный тип вариатора имеет совершенно другой принцип работы. Здесь усилие передается при помощи специальных роликов которые зажаты между валами, они имеют тороидную форму (отсюда и название) и расположены на одной оси

Чтобы в такой конструкции изменить передаточное число нужно изменить положение роликов. Для максимальной тяги нужно повернуть роликовые зажимы в сторону ведомого вала, в таком положении диаметр контакта ролика и вала будет минимальный, а у ведомого – максимальный.

При наборе скорости нужно уменьшение числа и увеличение вращения, ролики отводятся в другую сторону (ведущего вала), при этом диаметры меняются противоположно.

Думаю это понятно, больше не будет заострять на этом внимание.

Устройство вариатора

Смысл имеет рассказать о работе клиномерной вариаторной коробки передач (потому что собрат сейчас практически не продается).

Коробка устанавливается на двигатель (либо продольно, либо поперечно). Для того чтобы плавно соединить ее с мотором и в нужные моменты отключать (нейтральный режим), предусмотрена система сцепления.

Сейчас многие производители ушли на гидротрансформатор, схожий устанавливается на классическую АКПП. Однако другие производители могут использовать другие типы – центробежные, электромагнитные или многодисковые (мокрые варианты). Использования гидротрасформатора обусловлено высокой производительностью и высокими эксплуатационными характеристиками, в том числе и долговечностью.

Теперь про само устройство вариатора. Описать его достаточно сложно, все же это не простая конструкция, но я постараюсь:

• Валы с изменяемыми конусами. Про это еще раз я рассказывать не буду (принцип рассказал наверху). Хочется отметить, что из-за больших нагрузок поверхности конусов вариатора делаются из высокопрочных сталей
• Ремень или цепь. Предназначены соединить два вала. Ремнем можно назвать с натяжкой, все потому что он состоит из специальных металлических лент соединенных между собой специальными фасонными частями имеющими вид бабочки и придающих специальную похожую на клин форму. Работает он боковыми частями, которыми благодаря силам трения он контактирует с клиньями шкивов. Тем самым передается момент от одного вала на другой. Стоит отметить, что другие производители, например AUDI используют цепной механизм, она имеет большое количество мелких звеньев и обеспечивает малые радиусы изгиба. Работает она уже не боковой поверхностью, а торцевой. И цепь, и ремень рассчитаны на высокие нагрузки, но они не переносят высоких перегревов (могут деформироваться)

• Масло. Да не удивляйтесь, смазка внутри также является важной составляющей и к ней предъявляют высокие требования, обычно здесь идет ATF жидкость, которая заливается в автомат. Нужна она не только для смазки, но и для нагнетания давления в насосе чтобы раздвигать или сдвигать конусы
• Масляный насос. Как раз и нагнетает давление в системе

• Гидроблок. Он руководит подачей масла в нужные каналы, то есть либо в один конус (вал), либо в другой. Кстати пробуксовки и прочие пинки, и толчки могут быть связаны именно с ним.

• Фильтра. Их может быть много, как в самом гидроблоке, так и за его пределами. Они улавливают грязь и мелкие металлические частицы с ремня и конусов, не давая им забивать мелкие каналы

• Радиатор. На вариаторной коробке передач он ОБЯЗАТЕЛЕН! Запомните, эта трансмиссия очень быстро перегревается при пробуксовках и высоких нагрузках, поэтому чтобы охладить масло, нужен внешний радиаторный блок. Некоторые на паркетниках которые любят лазить в грязи и буксовать (например Mitsubishi Outlander) ставят дополнительные радиаторы, чтобы убрать излишний нагрев

• НУ и последнее это блок управления вариатором. Это электронное устройство, которое работает в паре с ЭБУ, получая от него нужные команды. Оно дает приказания электроники и валам принять ту или иную конфигурацию, которая отвечает данной скорости и нагрузке

Это устройство в двух словах, для того чтобы понять общий принцип работы. Стоит отметить, что изначально у вариатора не было реверсного вращения, то есть движения назад. Поэтому в конструкцию внедрили планетарную передачу, которая позволяет это сделать. Однако это намного усложнило конструкцию.

Пару слов — про масло и фильтра

Не могу промолчать и не высказаться про этот пункт подробнее. Масло в CVT также является очень важной составляющей в работе всего устройства в целом, как собственно и масляный фильтр. Многие производители, официальные дилеры могут вас заверять, что оно здесь залито на весь срок службы. ЭТО КРАЙНЕ НЕ ВЕРНО!

Масло и фильтр являются расходными материалами и многие производители говорят что нужно менять их раз в 60 000 км, а в сложных условиях (коими являются наши Российские реалии – морозы, снег, жара, дожди, грязь и пробки в мегаполисах) стоит менять еще чаще, лично я бы советовал через 40 000 км.

ЧТО БУДЕТ ЕСЛИ НЕ СМЕНИТЬ? Масло изнашивается и зачастую пригорает (от большого пробега), образуя внутри отложения, которые могут забивать различные каналы и фильтра. Основной фильтр также может забиваться отложениями, металлической пылью и прочими «продуктами работы». В итоге падает давление от масляного насоса до магистралей гидроблока и собственно самих конусов, которые сводятся на валах. Вариатор начинает буксовать, пинаться, или даже может встать в аварийный режим.

ПОЭТОМУ замена масла, фильтра и при необходимости чистка гидроблока ПРОСТО НЕОБХОДИМЫ для нормальной работы вариаторной трансмиссии

Если будете проводить интервал замены раз в 40 – 50 000 км, не перегревать «коробку» проходить может очень долго.

Плюсы и минусы

Сделал небольшую табличку, которая может вам пригодится, в ней мы разберем основные плюсы и минусы

ПЛЮСЫ	МИНУСЫ
Плавный и динамичный разгон лучше чем у оппонентов (АКПП и РКПП)	Сложный и дорогой ремонт, делают в основном официальные сервисы
Меньший расход топлива по сравнению с другими автоматическими трансмиссиями	Нужна замена ремня или цепи, через определенный пробег
Нет толчков при переключении передач. Плавность хода на высоком уровне	Сложная система управления, электроника
КПД выше чем у оппонентов, если сравнить с АКПП (примерно на 5%)	Высокие требования к качеству масла и его уровню
Легкое управление, присущее всем автоматизированным коробкам	Не рекомендуется ставить на очень мощные машины

Сейчас смотрите видео версию очень полезно

А теперь ание – купите ли вы вариатор или нет?

НА этом все, думаю информация была вам полезна, читайте наш АВТОБЛОГ, смотрите канал на . Искренне ваш АВТОБЛОГГЕР

(31 , 4,48 из 5)

Вариатор от А до Я

Трансмиссия вариаторного типа из салона недвижущегося авто практически неотличима от привычного автомата. Здесь видны рычаг селектора и знакомые буквы P-N-D-R, отсутствует педаль сцепления. Как же устроена бесступенчатая трансмиссия CVT в современных автомобилях? В чем отличие тороидального и клиноременного вариатора? Об этом пойдет речь в нижеследующей статье.

Вариатор – бесступенчатая трансмиссия

Среди разновидностей трансмиссий выделяется бесступенчатый вариатор, отвечающий за передачу крутящего момента. Сначала небольшая историческая справка.

История вариатора

Когда речь заходит о предыстории вариаторного устройства, упоминается личность Леонардо да Винчи (1452–1519). В работах итальянского художника и ученого можно найти первые описания серьезно поменявшейся к XXI веку бесступенчатой трансмиссии. Мельникам Средневековья также был известен положенный в основу устройства принцип. Используя ременную передачу и конусы, мукомолы вручную воздействовали на жернова и изменяли скорость их вращения.

До появления первого патента на изобретение прошло без малого 400 лет. Речь идет о запатентованном в 1886 году в Европе тороидальном вариаторе. Успешное использование вариаторных трансмиссий на гоночных мотоциклах привело к тому, что в начале XX века в рамках соревнований вводился запрет на участие оснащенной вариаторами техники. Для сохранения здоровой конкуренции подобные запреты давали о себе знать на протяжении всего прошлого столетия.

Первое применение автомобильного вариатора датировано 1928 годом. Тогда усилиями разработчиков британской компании Clyno Engineering был получен автомобиль с трансмиссией вариаторного типа. Ввиду неразвитости технологии машина не отличалась надежностью и высокой эффективностью.

Новый виток истории произошел в Голландии. Владелец концерна DAF Ван Дорн разработал и внедрил конструкцию Variomatic. Продукция завода – это первый вариант массового применения.

Сегодня всемирно известные компании из Японии, США, Германии активно практикуют установку бесступенчатых трансмиссий на автомобили. Чтобы отвечать условиям времени, устройство постоянно совершенствуется.

Что такое CVT

Аббревиатура CVT – это Continuous Variable Transmission. В переводе с английского это означает «непрерывно изменяющаяся передача». На деле непрерывность проявляется тем, что смена передаточного числа никак не ощущается водителем (отсутствует характерные толчки). Передача крутящего момента от мотора к ведущим колесам реализуется без использования ограниченного количества ступеней, поэтому трансмиссию называют бесступенчатой. Если в маркировке комплектации авто встречается обозначение CVT, то речь идет о том, что используется вариатор.

Виды вариаторов

Элементом конструкции, отвечающим за передачу крутящего момента от ведущего вала к ведомому, могут быть клиновидный ремень, цепь или ролик. Если в качестве основания для классификации выбрать указанную конструктивную особенность, то получатся следующие варианты CVT:

• клиноременный;
• клиноцепной;
• тороидальный.

Указанные виды трансмиссий применяются преимущественно в автомобильной индустрии, хотя вариантов устройств, отвечающих за плавное изменение передаточного отношения, гораздо больше.

Зачем нужна бесступенчатая передача

Благодаря бесступенчатой передаче ДВС в любой момент своей работы будет передавать крутящий момент без задержек. Такие задержки происходят при изменении передаточного отношения. Например, когда водитель переводит рычаг МКПП в другое положение или автоматическая коробка передач выполняет свою работу. За счет непрерывной передачи авто плавно набирает скорость, возрастает КПД мотора, достигается определенная экономия топлива.

Устройство и принцип работы вариатора

Вопросы о том, каково устройство вариатора и каков принцип его работы, будут разобраны подробнее. Но сначала необходимо обозначить, каковы основные элементы конструкции.

Основные компоненты

В состав вариаторной трансмиссии входят ведущий и ведомый шкивы, соединяющий их ремень (цепь или ролик), система управления. Шкивы расположены на валах и выглядят как две половинки конической формы, обращенные друг другу вершинами конусов. Особенность конусов состоит в том, что они могут сходиться и расходиться в заданном диапазоне. Точнее, двигается один конус, а другой остается неподвижным. Движение шкивов на валах контролируется системой управления, которая получает данные от бортового компьютера автомобиля.

https://www.youtube.com/watch?v=vTozfo0DXdk

Также основными компонентами CVT являются:

• гидротрансформатор (отвечает за передачу крутящего момента от двигателя на первичный вал трансмиссии);
• гидроблок (подает масло к вращающимся шкивам);
• фильтры для защиты от выработки металла и отложений;
• радиаторы (отводят тепло от коробки);
• планетарный механизм, обеспечивающий реверсное движение авто.

Клиноременный вариатор

Клиноременной вариатор представлен двумя сдвигающимися и раздвигающимися шкивами, соединенными металлическим ремнем. За счет уменьшения диаметра ведущего шкива происходит одновременное увеличение диаметра ведомого, что свидетельствует о понижающей передаче. Увеличение диаметра ведущего шкива дает повышающую передачу.

Изменение давления рабочей жидкости влияет на перемещение конуса ведущего шкива. Ведомый шкив меняет диаметр благодаря натянутому ремню и возвратной пружине. Даже незначительное изменение давления в трансмиссии сказывается на передаточном отношении.

Устройство ремня

Ремень CVT в форме ленты состоит из металлических тросов или полос. Их количество может доходить до 12 штук. Полосы находятся друг над другом и скрепляются между собой при помощи стальных скоб. Сложная форма скоб позволяет не только скрепить полосы, но и обеспечить необходимый для работы трансмиссии контакт со шкивами.

Защита от быстрого износа обеспечивается покрытием. Оно же не дает ремню проскальзывать по шкивам во время работы. В современных автомобилях нерентабельно применять кожаные или силиконовые ремни по причине малого ресурса детали.

Клиноцепной вариатор

Клиноцепной вариатор похож на клиноременной, только роль передатчика между ведущим и ведомым валами играет цепь. За передачу крутящего момента отвечает торец цепи, который касается конической поверхности шкивов.

Благодаря большей гибкости клиноцепной вариант CVT обладает высоким КПД.

Принцип его работы точно такой же, как у трансмиссии с ременной передачей.

Устройство цепи

Цепь состоит из металлических пластин, каждая из которых имеет соединительные ушки. За счет подвижного соединения между собой пластины в конструкции цепи обеспечивают гибкость и сохраняют крутящий момент на заданном уровне. За счет расположенных в шахматном порядке звеньев цепь имеет высокую прочность.

Усилие на разрыв у цепи выше, чем у ремня. Пластины с ушками изготавливают из сплавов, противостоящих быстрому износу. Замыкаются они при помощи вкладышей, форма которых является полуцилиндрической. Конструктивная особенность цепей – они могут растягиваться. Этот факт сказывается на работе бесступенчатой трансмиссии, поэтому требует пристального внимания во время проведения планового ТО.

Тороидальный вариатор

Тороидальный тип коробки передач CVT встречается реже. Примечательная особенность устройства состоит в том, что вместо ремня или цепи здесь используются вращающиеся ролики (вокруг своей оси, маятниковыми движениями от ведущего шкива к ведомому).

Принцип работы заключается в одновременном передвижении роликов по поверхности половинок шкивов. Поверхность половинок имеют форму тороида, откуда и название трансмиссии. Если контакт с ведущим диском реализуется на линии наибольшего радиуса, то точка контакта с ведомым диском будет лежать на линии наименьшего радиуса. Такое положение отвечает режиму повышающей передачи крутящего момента. При перемещении роликов к ведомому валу происходит понижение передачи.

Вариатор в автомобилестроении

Автомобильные бренды разрабатывают свои варианты бесступенчатой трансмиссии. Каждый концерн именует разработку на свой лад:

1. Durashift CVT, Ecotronic – американский вариант от компании «Форд»;
2. Multitronic и Autotronic – немецкие вариаторы от «Ауди» и «Мерседес-Бенц»;
3. Multidrive («Тойота»), Lineartronic («Субару»), X-Tronic и Hyper («Ниссан»), Multimatic («Хонда») – такие названия можно встретить у японских производителей.

Плюсы и минусы вариаторной коробки

Аналогично механике или автомату бесступенчатая коробка передач обладает положительными сторонами и недостатками. В качестве плюсов отмечаются:

• комфортное передвижение на авто (положение «D» на селекторе выставляется перед началом движения, двигатель разгоняет и замедляет автомобиль без характерных для механики и автомата толчков);
• равномерная нагрузка на мотор, которая сочетается с точной работой трансмиссии и способствует экономии горючего;
• сниженное количество выбросов вредных веществ в атмосферу;
• динамичный разгон машины;
• отсутствующая пробуксовка колес, что повышает безопасность (особенно если речь идет о езде в гололедицу).

Из минусов бесступенчатой трансмиссии обращают на себя внимание:

• конструктивное ограничение на сочетание вариатора с мощными ДВС (пока можно говорить лишь о нескольких экземплярах автомобилей с таким тандемом);
• ограниченный ресурс даже при регулярном ТО;
• дорогой ремонт (покупка);
• высокие риски при покупке б/у авто с CVT (из серии «кот в мешке», поскольку доподлинно неизвестно, как прежний владелец эксплуатировал продаваемый автомобиль);
• небольшое количество сервисных центров, в которых мастера взялись бы за починку устройства (все о вариаторах знают единицы);
• ограничение на буксировку и использование прицепа;
• зависимость от контролирующих датчиков (бортовой компьютер в случае неисправности будет давать некорректные данные для работы);
• дорогое трансмиссионное масло и требование постоянного контроля его уровня.

Ресурс вариатора

Нюансы эксплуатации (дорожные условия, стиль вождения) и частота проведения ТО вариаторной трансмиссии влияют на ресурс устройства.

При несоблюдении предписаний производителя, нарушении регламента регулярного обслуживания рассчитывать на длительный срок службы бесполезно.

Ресурс составляет 150 тысяч км, больше трансмиссия, как правило, не выхаживает. Есть единичные случаи, когда CVT в рамках гарантийного ремонта менялась на автомобилях, не прошедших 30 тысяч км. Но это исключение из правила. Главный узел, влияющий на срок службы, – ремень (цепь). Деталь требует водительского внимания, поскольку при сильном износе вариаторная коробка может полностью сломаться.

Выводы

Что выбрать: вариатор или автомат

Автоматическая коробка передач может быть представлена роботизированной КПП, классическим автоматом и вариатором. Приобретая машину, автолюбитель задумывается, какой коробке передач отдать предпочтение; что лучше: вариатор или автоматическая коробка передач. Выбирая между вариатором и автоматом, необходимо знать, чем они отличаются, учитывать их плюсы и минусы, а также понимать, какое из устройств надежнее.

Вариаторная коробка передач

Как и любая другая коробка передач, вариатор – это устройство, преобразующее крутящий момент, поступающий от двигателя к колесам. Передача момента осуществляется бесступенчато, в определенном диапазоне регулирования. Довольно часто вариатор обозначают аббревиатурой  “CVT” (Continuously Variable Transmission), что в переводе с английского означает «трансмиссия с непрерывно изменяющимся крутящим моментом».

Типы CVT

В  зависимости от устройства выделяют следующие основные типы вариаторов:

• цепные;
• клиноременные;
• тороидальные.

Клиноременный вариатор

Наибольшее распространение получил клиноременный вариатор CVT.

Клиноременный вариатор CVT состоит из клиновидного ремня, расположенного между двумя раздвижными шкивами. В процессе движения автомобиля шкивы то сжимаются, то разжимаются, обеспечивая изменение передаточного числа. цель вариаторной коробки – обеспечение плавного бесступенчатого изменения крутящего момента. Это актуально для легковых автомобилей, мотороллеров, снегоходов и прочей техники.

Тороидный вариатор

В цепном вариаторе CVT мощность передается скошенными торцами осей звеньев цепи, а тянущее усилие передает цепь.
В тороидных вариаторах вместо шкивов используются конусовидные диски, вместо ремня – ролики. Они способны передавать больший крутящий момент. Для изготовления деталей для данного типа CVT требуется высокопрочная сталь, что в итоге влияет на его стоимость.

Преимущества и недостатки CVT

Цепной вариатор

Главным преимуществом вариаторной коробки передач является возможность обеспечить непрерывное изменение крутящего момента. Это позволяет достичь лучших показателей расхода топлива и динамики автомобиля.

К недостаткам вариатора относятся:

1. Невозможность его установки в автомобилях с мощным двигателем.
2. Максимальные нагрузки, буксировка или систематическая езда на высоких оборотах приведут к быстрому износу ремня вариатора, а соответственно и к поломке CVT.

АКПП

Гидромеханическая АКПП

Управление АКПП осуществляется селектором переключения, расположенным на центральном тоннеле или на рулевой колонке (в американских автомобилях). Перемещение селектора в определенное положение позволяет выбрать нужный режим движения. Дополнительно возможно выбрать особые режимы работы АКПП: зимний, спортивный, экономичный. Разница в расходе топлива при обычном, спортивном и экономичном режимах очевидна.

Классическая АКПП состоит из планетарной коробки передач, системы управления и гидротрансформатора. Автомат может применяться в легковых и грузовых автомобилях, а также автобусах.

Гидротрансформатор состоит из насосного и турбинного колес с расположенным между ними реактором. Насосное колесо связано с коленвалом двигателя, турбинное — с валом КПП. Реактор в зависимости от режима работы свободно вращается или блокируется при помощи обгонной муфты.

Передача крутящего момента от двигателя к КПП происходит потоком жидкости (масла), выбрасываемым лопатками насосного колеса на лопасти турбинного. Зазоры между насосным колесом и турбиной минимальны, а их лопасти имеют специфическую форму, формирующую непрерывный круг циркуляции масла.

Таким образом, между двигателем и трансмиссией отсутствует жесткая связь, что способствует плавности передачи тягового усилия.

Гидротрансформатор преобразует скорость вращения и передаваемый крутящий момент в ограниченном диапазоне, поэтому к нему присоединяют многоступенчатую планетарную коробку передач. Она же обеспечивает движение задним ходом.

Переключение передач происходит под давлением масла с помощью фрикционных муфт. Давление между фрикционами в соответствии с алгоритмом работы коробки распределяется при помощи системы электромагнитных клапанов (соленоидов) под контролем блока управления.

Минусами автоматической коробки являются ее высокая стоимость, а также повышенный расход топлива.

Сравнительная характеристика двух видов коробок передач

Какое устройство лучше: вариатор или автомат? Проведем сравнительную характеристику, позволяющую выявить отличия и определить, какая из коробок лучше и надежнее.

Разница между вариатором и автоматом с экономической точки зрения

Какая коробка лучше с точки зрения стоимости эксплуатации: вариатор или автомат? Сравним некоторые показатели.

1. Трансмиссионная жидкость. Замена масла в CVT происходит чаще, и стоит оно дороже.
2. Расход топлива. Топливо в машине, оснащенной вариатором, расходуется экономичнее.
3. Ремонт. Техническое обслуживание и ремонт вариатора обходятся гораздо дороже эксплуатации автомата. CVT является достаточно сложным и “чувствительным” механизмом.

Хотя обслуживать CVT стоит дороже, сама же коробка дешевле автомата. А при правильном использовании коробки она сможет прослужить долго и без ремонта.

Какое устройство лучше  с точки зрения надежности

С целью  определения степени надежности устройств зададим ряд тяжелых условий:

• возможность буксировки;
• бездорожье;
• высокие скорости;
• спортивная езда.

Вариатору не справиться с тяжелыми условиями. Его ремень не выдержит нагрузок. Здесь лучше справится автомат. Стихия CVT – плавное движение без резких ускорений.

Как определить, какое устройство установлено в автомобиле

1. Необходимо изучить техническую документацию машины. Обозначение вариатора– CVT, автомата – АТ.
2. Пройдите тест-драйв. Если установлен вариатор, то вы не почувствуете переключений передач. Автомат можно «слушать», следить за его работой по тахометру. CVT работает в одной тональности, размеренно. Однако, возможно наличие специального режима, имитирующего смену передач и позволяющего водителю чувствовать их переключение.

Подведем итог

Сегодня АКПП встречается гораздо чаще, чем CVT. Но у последнего есть большой потенциал. АКПП надежнее применять в автомобилях с высокими мощностями и способных к буксировке прицепов. С точки зрения экономии предпочтительнее выглядит вариатор.

Вариатор или автомат? Выбор за вами. И он будет зависеть от характеристик устройств, являющихся  для вас приоритетными. Любите плавную городскую езду на небольшом легковом автомобиле? Ваш выбор – CVT.  Если же вы предпочитаете спортивную езду или часто пользуетесь прицепом – тогда вам лучше подойдет автомат.

(44 4,27 из 5)
Загрузка…
