Изготовление акустической полки на ВАЗ 2114 и проставочных колец на подиумы

В статье рассмотрим изготовление акустической полки для ВАЗ 2114 и проставочных колец на подиумы для улучшения качества звука. Акустическая полка заменяет заводскую заднюю и предназначена для установки динамиков, что расширяет возможности аудиосистемы. Правильная установка акустики улучшает звучание и обеспечивает более глубокий и насыщенный звук, делая каждую поездку комфортнее.

Несколько слов об автомобильных аудиосистемах

Для достижения отличной акустики важны качественная аудиосистема и правильное ее расположение. Существует два основных типа акустики: компонентная и коаксиальная. В плане стоимости компонентная система оказывается более дорогой по сравнению с коаксиальной. Второй вариант включает в себя динамики, работающие в трех диапазонах (низкие, средние и высокие частоты) или в двух (низкие и высокие). Элементы такой системы обеспечивают узконаправленный звук.

Компонентная система формирует объемный звук благодаря использованию динамиков с различными частотами, установленных в разных местах автомобиля. Среднечастотный динамик размещается в акустических подиумах на передних дверях ВАЗ 2114. С помощью специальных проставочных колец можно направить динамик в сторону водителя. Также потребуется шумоизоляция дверей, чтобы избежать дребезжания.

Существует несколько способов установки высокочастотных динамиков, но наиболее оптимальным считается монтаж на передние стойки. При таком расположении «пищалки» в сочетании со среднечастотными динамиками и сабвуфером создают глубокий и объемный звук. Сабвуфер, отвечающий за воспроизведение низких частот, бывает двух типов:

• активный (с встроенным звукоусилителем);
• пассивный (требует внешний усилитель).

Сабвуферы также различаются по наличию корпуса: открытые и закрытые. Корпус может быть разных форм: классический ящик, бочонок или скрытый корпус, который часто располагается в свободном объеме багажника. Открытые басовые компоненты акустики устанавливаются в двери или подлокотники между сиденьями. Наиболее популярным местом для монтажа является акустическая полка ВАЗ 2114.

Все виды сабвуферов для создания качественной акустики устанавливаются с направлением вверх или к багажнику. Если выбрана акустическая полка ВАЗ, важно обеспечить хорошую звукоизоляцию и надежное крепление динамической головки. В этом случае задняя заводская полка требует доработки, то есть оклейки шумоизоляционными материалами или утяжеления с помощью фанеры.

Изготовление акустической полки на ВАЗ 2114 и проставочных колец на подиумы является важным этапом для улучшения качества звука в автомобиле. Эксперты отмечают, что правильно выполненная акустическая полка позволяет добиться более глубокого и насыщенного звучания, так как она обеспечивает оптимальное размещение динамиков и минимизирует резонансы. Использование проставочных колец на подиумы также играет ключевую роль, так как они помогают правильно установить динамики, обеспечивая их надежную фиксацию и улучшая акустические характеристики. Специалисты рекомендуют использовать качественные материалы для изготовления этих элементов, чтобы избежать искажений звука и продлить срок службы аудиосистемы. В результате, такие доработки не только повышают уровень комфорта, но и делают поездки более приятными благодаря качественному звучанию.

Акустическая полка из фанеры на Ваз 2114 и Лада Приора хэчбек 2172 и т.д Подиум двери

Доработка заводской акустической полки

Для тюнинга задней полки понадобятся.

1. Лист фанеры (толщина — 20 мм, ширина — 33-34 см).
2. Электролобзик.
3. Эпоксидный клей.
4. Шпатлевка по дереву.
5. Нож.
6. Саморезы.
7. Наждачная бумага.
8. Карпет.
9. Строительный степлер.

Акустическая полка ВАЗ 2114 состоит из двух слоев. Для начала нужно отрезать часть полки, куда устанавливаются динамики, острым ножом. Сделать шаблон детали, приложив ее к листу фанеры. Вырезать по намеченным контурам электролобзиком. Прикрепить эпоксидным клеем к обратной стороне части полки. Образовавшийся выступ фанерной части над частью «родной» полки можно убрать.

Для этого нужно вырезать кусок фанеры толщиной в 2 мм по форме отрезанной части полки и прикрепить к 20-миллиметровой фанере. Оставшиеся шероховатости убирают шпатлевкой по дереву и обрабатывают наждачной бумагой. Готовую часть полки обтягивают карпетом: сначала наносится клей, после ткань закрепляется строительным степлером.

Доработанная таким образом задняя полка позволяет избежать искажений звука от вибрации динамика, так как динамики устанавливаются на более жесткой поверхности и более плотно. Шумоизоляция задней полки поможет в достижении качественной акустики. Для проведения этой «операции» понадобятся.

1. Вибропоглощающий материал для первого слоя (Визомат, Вибробласт, Бимаст) — 1 лист.
2. Звукопоглощающий материал (Битомаст, Акцент) — 1 м².
3. Валик для разглаживания (металлический) или округлый твердый предмет.
4. Технический фен (мощности обычного может не хватить для долговременной работы).

Разрезаем лист вибропоглощающего материала на куски нужного размера, подогреваем феном и наносим на заднюю полку, разглаживая твердым валиком. Оклеивают Визоматом или Вибропластом от 50 до 80% площади, Бимастом — от 40 до 60%. Звукопоглощающий материал должен покрывать 100% поверхности. При покрытии материалами желательно не допускать образования воздушных пузырей.

Акустические свойства динамиков, установленных в такую заднюю полку, улучшатся за счет поглощения вибрации от низких частот звуковых волн. Более радикальным и трудоемким вариантом будет самостоятельное изготовление акустической полки.

Интересные факты

Вот несколько интересных фактов, связанных с изготовлением акустической полки на ВАЗ 2114 и проставочных колец на подиумы:

1. Оптимизация звука: Акустическая полка на ВАЗ 2114 может значительно улучшить качество звука в автомобиле. При правильном изготовлении и установке полки, она помогает создать более объемное звучание и улучшает басовые характеристики, так как звук от динамиков отражается от заднего стекла и стенок кузова.

2. Индивидуальный подход: Изготовление проставочных колец для динамиков позволяет не только установить более мощные и качественные динамики, но и адаптировать их под конкретные размеры и формы подиумов. Это дает возможность не только улучшить звук, но и сохранить эстетический вид интерьера автомобиля.

3. Материалы и технологии: Для изготовления акустической полки и проставочных колец часто используются современные композитные материалы, такие как МДФ или фанера, которые обеспечивают хорошую звукоизоляцию и прочность. Также, многие автолюбители применяют технологии, такие как обтяжка полки специальными акустическими тканями, что не только улучшает звук, но и придает интерьеру более стильный вид.

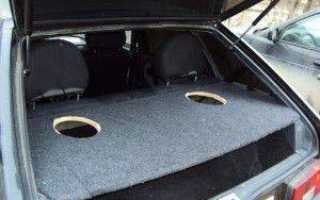

Акустическая полка 2107

Самостоятельное изготовление полки под акустику

Для создания задней полки вам понадобятся следующие материалы и инструменты:

1. Лист фанеры толщиной 10 мм (можно использовать МДФ или ДСП).
2. Карпет (нетканый, эластичный материал). Достаточно 0,5 м с размерами 150х80 см.
3. Клей для фанеры и карпета (специальный для тканей или универсальный клей 88).
4. Саморезы длиной до 25 мм.
5. Дрель.
6. Электролобзик.
7. Картон для создания шаблона и инструменты для черчения (циркуль, карандаши, линейки).
8. Шлифовальная машинка или наждачная бумага.
9. Степлер строительный или мебельный, а также скобы для него.

Сначала шаблон переносится на картон, после чего его примеряют в автомобиле. Выпиливается кусок размером 133х57,5 см (с запасом для подгонки). Затем чертеж переносится на фанеру. После того как два крайних куска будут спилены, проводится еще одна примерка. Далее создается еще один шаблон из фанеры для точного определения всех углов, чтобы они не мешали закрыванию багажника. Проверяем, не препятствует ли полка запиранию багажного отсека.

Измеряем радиус динамиков и переносим полученные размеры на макет. Приступаем к выпиливанию полки с помощью электрического лобзика, а также крышки и отверстий для динамиков. Края прорезей необходимо тщательно обработать. В местах, где открывается крышка багажника, шлифовка должна проводиться с обеих сторон. Затем отмеряем карпет по всей длине откидной части с запасом примерно 5-6 см.

Наносим клей на нижнюю часть, прикрепляем карпет, и так продолжаем по всем краям. Лучше всего наносить клей по частям, чтобы другие участки не успели засохнуть. Не стоит наносить слишком толстый слой, так как ткань может пропитаться. Закрепляем края строительным степлером, располагая скобы как можно ближе друг к другу. Карпет эластичен, но не следует его чрезмерно растягивать. После отделки карпетом акустическая полка должна сохнуть в течение суток.

Следующий шаг — установка петель для подвижной части. Саморезы не должны мешать работе петель. Примеряем динамики и облицовываем оставшуюся часть акустической полки карпетом. Устанавливаем петли, примеряем полку и монтируем динамики. В данном случае демонтаж штатных боковин не требуется, акустическая полка устанавливается на них с помощью саморезов.

Акустическая полка для ВАЗ, изготовленная своими руками, обойдется дешевле покупной в 1,5 раза и может соперничать с фабричными вариантами по качеству.

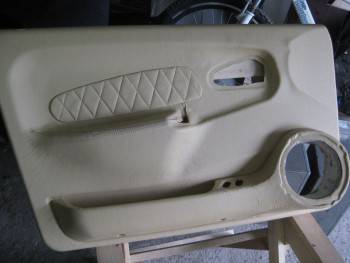

Как сделать самому подиумы на ВАЗ 2114

В процессе создания хорошей акустики большую роль играют акустические подиумы. Они предназначены для прочной фиксации динамика и защиты его от механических повреждений. Качественный акустический подиум «помогает» динамику звучать чисто, без посторонних вибраций. Заводские акустические подиумы ВАЗ 2114 зачастую не обеспечивают чистого звучания динамиков. Нередко появляются посторонние «раздражители» в виде дребезжания и скрипа.

При покупке динамиков большего размера их не удастся разместить в отверстиях штатного акустического подиума диаметром в 13 см. «Родные» подиумы на ВАЗ 2114 предназначены в основном для коаксиальной акустической системы. Для установки среднечастотных динамиков компонентной акустики, «мидбасов», подиумы нужно подбирать индивидуально для каждого случая.

Купить или изготовить акустические подиумы своими руками? Стоимость обоих вариантов примерно одинакова; в том случае, если все необходимое придется приобретать в магазине. Преимуществами самостоятельного изготовления подиума будут выбор направления звука (угла поворота динамиков) и возможность создания уникальной детали, например, под несколько динамиков. Чтобы сделать акустические подиумы самостоятельно, понадобятся.

1. Шлифованная фанера толщиной от 8 до 10 мм.
2. Кожзаменитель или карпет.
3. Стекловолонная шпатлевка (примерно 0,5 кг).
4. Монтажная пена.
5. Электролобзик.
6. Крупная наждачная бумага.
7. Клей «Titan» или качественный универсальный клей.
8. Деревянные бруски — 6 шт.
9. Шпатели.
10. Саморезы.

Снимается обшивка дверей. Для этого:

• отвинчивают три болта внизу кармана;
• вынимают кнопки стеклоподъемников и отсоединяют от них провода;
• снимают накладку внутренней дверной ручки;
• откручивают два видимых теперь болта и снимают ручку;
• снимают облицовку рычажка открывания;
• откручивают кнопки управления запиранием/отпиранием дверей;
• отсоединяют динамик;
• отсоединяют рычажок управления боковым зеркалом.

Первый этап в изготовлении акустического подиума таков: измеряем размер колонок, делаем чертеж на ДСП и выпиливаем кольца под динамики и бруски, с помощью которых кольца будут скрепляться с основанием. Обрезаем сетку со штатных подиумов. Сверлим отверстия под саморезы в кольцах и брусках и прикрепляем конструкцию к основанию подиума под нужным углом.

Заливаем пеной получившуюся деталь и оставляем на сутки высохнуть. Для получения подиума нужной формы срезаем ножом лишнее и обрабатываем наждачной бумагой. Далее покрываем стекловолоконной шпатлевкой, даем высохнуть в течение суток и шлифуем до получения гладкой поверхности. Обтягивать акустические подиумы можно кожзаменителем или карпетом, закрепляя при помощи клея.

акустическая полка на ваз 2114 с бок +опоры

Выбор и установка акустических динамиков

При выборе акустических динамиков для установки в ВАЗ 2114 необходимо учитывать несколько ключевых факторов, чтобы обеспечить максимальное качество звука и гармоничное сочетание с интерьером автомобиля. Важно обратить внимание на тип динамиков, их мощность, чувствительность и размер.

Первым шагом в выборе динамиков является определение их типа. Существует два основных типа: коаксиальные и компонентные. Коаксиальные динамики представляют собой более простое решение, так как в них уже интегрированы все необходимые элементы (высокочастотный и низкочастотный динамики). Они проще в установке и обычно дешевле. Компонентные динамики, в свою очередь, обеспечивают более высокое качество звука, так как каждый элемент отвечает за свою частоту, но требуют более сложной установки и настройки.

Следующий важный аспект — мощность динамиков. Она измеряется в ваттах (Вт) и делится на два параметра: RMS (средняя мощность) и пиковая мощность. Для ВАЗ 2114 рекомендуется выбирать динамики с RMS мощностью от 30 до 50 Вт, что обеспечит хорошее звучание без искажений. Также стоит обратить внимание на чувствительность динамиков, которая измеряется в децибелах (дБ). Чем выше чувствительность, тем громче будет звук при одинаковой мощности. Для автомобильных динамиков оптимальным значением считается 90 дБ и выше.

Размер динамиков также играет важную роль. В стандартных местах установки в ВАЗ 2114 обычно используются динамики диаметром 16,5 см. Однако, если вы планируете установить более крупные динамики, потребуется изготовление специальных подиумов или проставочных колец, чтобы обеспечить правильное размещение и крепление динамиков.

После выбора динамиков необходимо перейти к их установке. Для этого потребуется подготовить инструменты: отвертки, дрель, провода, а также специальные крепежные элементы. Установка начинается с демонтажа старых динамиков. Для этого аккуратно снимаем обшивку дверей, откручиваем крепежные винты и отключаем провода от старых динамиков.

Далее, если вы используете новые динамики, которые не подходят по размеру, необходимо изготовить проставочные кольца. Они могут быть выполнены из фанеры или МДФ и должны соответствовать диаметру новых динамиков. Проставочные кольца помогут зафиксировать динамики в нужном положении и предотвратят вибрации.

После того как проставочные кольца готовы, их нужно установить на место старых динамиков, используя саморезы. Затем подключаем провода к новым динамикам, соблюдая полярность (плюс к плюсу, минус к минусу). Убедитесь, что все соединения надежны и защищены от возможного короткого замыкания.

Завершив установку динамиков, необходимо вернуть на место обшивку дверей и протестировать звучание. Если звук не устраивает, возможно, потребуется дополнительная настройка или установка усилителя для улучшения качества звука.

Вопрос-ответ

Как выбрать материалы для акустической полки на ВАЗ 2114?

При выборе материалов для акустической полки рекомендуется использовать влагостойкую фанеру или МДФ, так как они обеспечивают хорошую звукоизоляцию и долговечность. Также стоит обратить внимание на обивочные материалы, которые должны быть прочными и эстетически приятными, чтобы гармонировать с интерьером автомобиля.

Какие инструменты понадобятся для изготовления проставочных колец на подиумы?

Для изготовления проставочных колец вам понадобятся следующие инструменты: электролобзик или циркулярная пила для резки материала, дрель с насадками для сверления отверстий, шлифовальная машина для обработки краев и, возможно, рулетка и карандаш для точной разметки. Также не забудьте о средствах индивидуальной защиты, таких как очки и перчатки.

Как правильно установить акустическую полку в ВАЗ 2114?

Установка акустической полки начинается с подготовки места: уберите старую полку и очистите поверхность от грязи. Затем разместите новую полку на место, убедившись, что она плотно прилегает. Закрепите полку с помощью саморезов или специальных креплений, следя за тем, чтобы не повредить проводку и другие элементы автомобиля. После установки проверьте, чтобы динамики были правильно подключены и работали без искажений.

Советы

СОВЕТ №1

Перед началом изготовления акустической полки, тщательно измерьте размеры багажника вашего ВАЗ 2114. Это поможет избежать ошибок при нарезке материалов и обеспечит идеальную подгонку полки.

СОВЕТ №2

Используйте качественные материалы для акустической полки, такие как МДФ или фанера, чтобы обеспечить хорошую звукоизоляцию и долговечность конструкции. Не забывайте про обивку, которая не только улучшит внешний вид, но и снизит резонирование.

СОВЕТ №3

При изготовлении проставочных колец для подиумов, выбирайте подходящую толщину и диаметр, чтобы динамики надежно фиксировались и не создавали лишних вибраций. Также рекомендуется использовать герметик для дополнительной изоляции.

СОВЕТ №4

Не забывайте о правильной установке акустической полки и проставочных колец. Убедитесь, что все крепления надежно зафиксированы, а динамики установлены в соответствии с рекомендациями производителя для достижения наилучшего звучания.
