Инструкция по созданию акустической полки для Лады Приоры

Акустическая полка — ключевой элемент интерьера автомобиля, который улучшает звук и придаёт салону завершённый вид. В статье рассмотрим назначение и особенности акустической полки для Лады Приоры, а также предложим пошаговую инструкцию по доработке заводской полки и её изготовлению самостоятельно. Узнаете о преимуществах и недостатках самодельной акустической полки, что поможет сделать осознанный выбор и улучшить акустические характеристики автомобиля.

Назначение и особенности конструкции

Элемент находится за задними сиденьями, независимо от типа кузова автомобиля — будь то седан, универсал или хэтчбек. На модели Приора с завода может быть установлена как стандартная, так и акустическая полка, хотя последнюю можно назвать таковой с определенной натяжкой. Она предназначена для установки динамиков и других звуковых устройств. В конструкции имеются вырезы для стандартных эллиптических динамиков размером 6х9 дюймов.

Заводская полка, как правило, выполнена из пластика. Из-за некачественных креплений она часто дребезжит, что негативно сказывается на звуковом восприятии.

Установка акустической полки позволяет решить несколько задач:

• качество звука значительно улучшается;
• при воспроизведении аудиозаписей исчезают посторонние шумы, особенно заметные на высокой громкости;
• можно устанавливать динамики различных форм и размеров (что особенно актуально для самодельных решений);
• появляется возможность создать в автомобиле правильную акустическую сцену благодаря грамотному размещению динамиков.

Основное преимущество заводской акустической полки заключается в том, что не требуется тратить время и усилия на ее самостоятельное изготовление. Однако в остальном у нее больше недостатков, чем достоинств.

Создание акустической полки для Лады Приоры — задача, требующая внимательного подхода и знаний в области автомобилестроения. Эксперты отмечают, что правильная полка не только улучшает качество звука, но и способствует эстетике интерьера автомобиля. В первую очередь, важно выбрать качественные материалы, такие как МДФ или фанера, которые обеспечат необходимую жесткость и минимизируют вибрации.

Специалисты рекомендуют тщательно измерить пространство в багажнике, чтобы полка идеально вписывалась в конструкцию. Также стоит обратить внимание на акустические свойства: использование звукопоглощающих материалов поможет избежать резонирования и улучшит звучание динамиков.

Не менее важным аспектом является правильная установка полки. Эксперты советуют использовать специальные крепления, чтобы обеспечить надежность и безопасность. В конечном итоге, качественно выполненная акустическая полка станет не только функциональным элементом, но и стильным дополнением интерьера Лады Приоры.

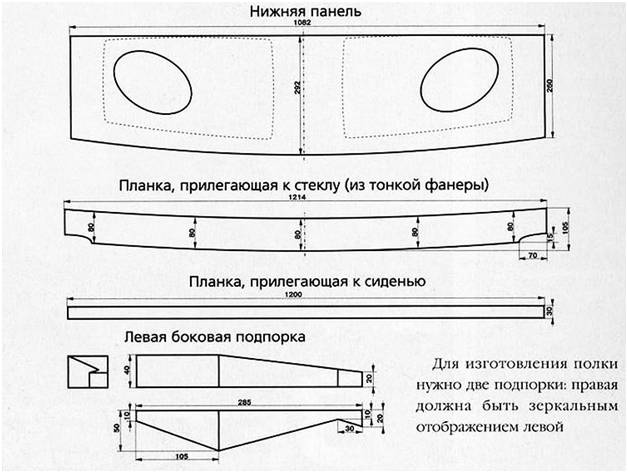

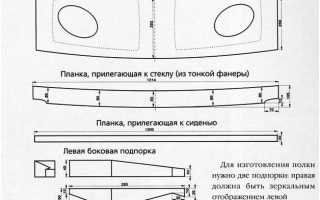

Как устроена акустическая полка

Так как динамики врезаны в полку, находящуюся в багажнике, то система получается закрытая. В связи с этим к подобным конструкциям предъявляются особенные требования:

1. Все комплектующие должны быть жестко закреплены. В противном случае не удастся исключить эффект резонансного звучания. Мощные динамики весят достаточно много, и хрупкий материал может их не выдержать.
2. Герметичность. Это поможет избежать акустического короткого замыкания, негативно влияющего на качество и громкость автозвука.
3. Сведение резонанса к минимуму. Конструкция не должна дребезжать. На ровных поверхностях нужно устанавливать ребра жесткости.

С учётом всех этих требований изготавливается большинство акустических полок: как промышленных, так и самодельных. Изделие обивается текстильными материалами, которые придают ему законченный и эстетически привлекательный внешний вид. Чаще всего используется карпет, реже – кожзаменитель или кожа.

В зависимости от типа кузова полки представлены различными конструкциями:

1. Одиночная (сплошная) поверхность. Используется в седане. Это простая панель, в которой имеются отверстия для монтажа динамиков.
2. Сборная конструкция. Состоит из двух боковых частей, которые закрепляются неподвижно, и центральной. В первые монтируются динамики, а вторая откидывается вверх или вовсе снимается для загрузки багажного отделения. Используется в универсалах и хэтчбеках.

Конструкция позволяет устанавливать динамики открыто (сверху) или закрыто (снизу). При скрытом монтаже обшивка не вырезается, так как карпет не препятствует распространению звука и не влияет на его качество.

Интересные факты

Вот несколько интересных фактов о создании акустической полки для Лады Приоры:

1. Материалы и звук: При создании акустической полки важно выбирать материалы, которые не только легкие, но и обладают хорошими звукоизоляционными свойствами. Например, использование МДФ (мелкодисперсной древесноволокнистой плиты) позволяет улучшить качество звука, так как этот материал минимизирует резонанс и искажения.

2. Акустические характеристики: Правильная конструкция акустической полки может значительно улучшить звучание аудиосистемы. Установка динамиков на оптимальной высоте и угле наклона позволяет добиться лучшего распределения звука в салоне автомобиля, что делает прослушивание музыки более комфортным.

3. Индивидуальный подход: Создание акустической полки — это не только технический процесс, но и возможность для самовыражения. Многие автолюбители украшают полку различными элементами, такими как подсветка, обивка из качественных тканей или даже индивидуальные рисунки, что делает интерьер автомобиля уникальным и стильным.

Способы доработки изделия

Снятие полки с багажного отсека Лады Приоры занимает всего минуту. В моделях хэтчбек и универсал достаточно потянуть полку вверх и аккуратно извлечь ее. Однако в седане процесс немного сложнее:

• сначала необходимо отключить разъем проводов от дополнительного стоп-сигнала и динамиков (если они установлены);
• затем потянуть за ремешок фиксатора вверх и снять спинку заднего сиденья;
• опустить подлокотник вниз и открутить крепежные винты лючка багажного отделения;
• нажать на четыре фиксирующих элемента;
• немного приподнять переднюю часть полки и потянуть на себя, преодолевая сопротивление уплотнителей, пока они не выйдут из-под заднего стекла.

Чтобы вернуть полку на место, выполните все действия в обратном порядке.

Процесс доработки полки в седане

Штатная конструкция не отличается хорошим качеством и чаще всего начинает дребезжать и скрипеть. Если нет возможности самостоятельно изготовить полку, доработайте заводскую.

Для работы понадобятся:

• монтажная пена;
• скотч;
• шумо-виброизоляционный материал;
• клей, желательно эпоксидный;
• силиконовый герметик.

Модернизация выглядит следующим образом:

1. Штатная полка снимается с автомобиля вместе с динамиками.
2. Все отверстия заклеиваются скотчем – важно не допустить попадания в них монтажной пены.
3. Нижняя поверхность увлажняется для лучшей адгезии с герметиком.
4. На нижнюю часть наносится полиуретановая пена и спустя 40 минут ее приминают для увеличения жесткости. Герметик нужно в нескольких местах проколоть гвоздем, чтобы выгнать лишний воздух.
5. Следуетподождать, пока пена высохнет полностью, и обработать все швы силиконовымгерметиком.
6. На внешнюю сторону на эпоксидный клей приклеивается шумо-виброизоляционный материал.
7. При желании можно сверху отделать изделие текстилем.

Установка деревянной полки на приору седан!

Такая доработка увеличивает жёсткость конструкции, предотвращает появление скрипов, улучшает качество звука.

Чтобы звучанию ничего не мешало, на акустической полке не допускается размещение посторонних предметов.

Способ улучшения без монтажной пены

На хэтчбеках и универсалах Лады Приоры не рекомендуется применять монтажную пену. Это связано с тем, что толщина материала может оказаться значительной, а на больших поверхностях это может привести к провисанию. Поэтому для улучшения шумоизоляции лучше использовать другие материалы, такие как моделин, антискрип или вибропласт.

Первым шагом является увеличение веса конструкции. Для этого шумо-виброизоляционный материал наклеивается на нижнюю часть. В процессе работы рекомендуется использовать строительный фен для нагрева вибропласта и жесткий валик для равномерного раскатывания изоляции. Увеличение веса поможет избежать дребезжания.

Следующий этап включает обклейку всех поверхностей, которые соприкасаются друг с другом, моделином. Это касается держателей полки по бокам и мест, где пластиковые накладки соприкасаются со стойками багажного отделения. Также можно использовать уплотнитель для окон и дверей, который применяется в строительстве. Основная задача этого этапа – устранить скрипы.

В качестве дополнительных мер можно заменить стандартные резиновые отбойники на комплектующие от иномарок. Они обеспечивают более плотное прижатие полки к крышке багажника в закрытом состоянии, что предотвращает её движение и подпрыгивание на неровной дороге.

Преимущества и недостатки самоделки

У полки, изготовленной своими руками, есть масса положительных моментов:

• точная подгонка под размеры багажного отделения;
• возможность использования любой схемы подключения акустики;
• можно применить любой материал для изготовления и обивки – с целью увеличения долговечности лучше остановить выбор на натуральной древесине, обработанной влагозащитными составами;
• по сравнению со штатной акустической полкой, самодельная не дребезжит и не вибрирует;
• можно создать изделие по собственным чертежам и увеличить объем полезного пространства багажника.

Среди недостатков отмечают только необходимость затрат свободного времени, особенно если разрабатывать все придется самому. Также нужно иметь навыки обращения с различными электроинструментами, например, электролобзиком.

Изготовление акустической полки своими руками

Для повышения эстетики изделия стоит рассмотреть возможность использования как искусственной, так и натуральной кожи. Высококачественная обшивка из звукопроницаемых материалов позволит скрыть динамики от посторонних взглядов. При правильном выборе размеров и формы полки можно достичь максимального эффекта воспроизведения низких частот, даже используя недорогие аудиоустройства.

Создание макета рекомендуется осуществлять после приобретения динамиков, так как отверстия в готовом изделии должны точно соответствовать размерам встраиваемых компонентов.

Создание макета

Для создания макета можно использовать форму штатной акустической или обычной полки Приоры. Взяв за основу ее габариты, рассчитайте нужные размеры. Для начала нужно снять полку с автомобиля и приложить к заранее подготовленному картонному листу. Далее маркером обведите изделие, включая прорези для ремней безопасности. После этого можно выбрать любое место для установки динамиков и обозначить его на макете.

Ножницами или канцелярским ножом отрезается лишняя часть от картона, отверстия для колонок также вырезаются. Если на заводской полке есть подиумы для динамиков, то они тоже снимаются и используются для создания макета.

Для работы понадобятся следующие инструменты:

• материал подходящего размера и толщины — фанера, ДСП, ОСБ, МДФ;
• электролобзик;
• бруски из дерева;
• саморезы разной длины;
• герметик;
• мелкозернистая наждачная бумага;
• клей на основе эпоксидных смол;
• канцелярский нож;
• звукопоглощающий материал для отделки.

Установка акустической полки в приору хэтчбек.

Сначала необходимо макет из картона приложить к материалу, который будет использоваться для будущей акустической полки, и маркером обвести все линии. Для изготовления желательно использовать композитные материалы из дерева большой толщины. Обычно это панель толщиной до 25 мм, для изготовления которой используется фанерный лист или MDF-панель.

Изготовление полки для седана

Процесс изготовления включает в себя несколько ключевых этапов:

1. С помощью электролобзика вырезается форма изделия, удаляются все ненужные части.
2. Между отверстиями для установки динамиков необходимо прикрепить несколько деревянных брусков, используя герметик и саморезы. Эти бруски будут служить ребрами жесткости, предотвращая дребезжание при воспроизведении музыки на высокой громкости.

На отдельном куске материала с помощью электролобзика вырезаются шаблоны подиума. Они фиксируются на заготовке с помощью монтажной пены. После полного высыхания герметика лишние участки следует аккуратно обрезать канцелярским ножом. Также вырезаются прорези для ремней безопасности.

Заготовка обрабатывается мелкозернистой наждачной бумагой со всех сторон до получения гладкой поверхности, после чего все швы заполняются герметиком. Полка обклеивается отделочным материалом, для чего можно использовать клеевые составы на основе эпоксидных смол.

Если для отделки не применяется вибропласт, рекомендуется дополнительно использовать любую звукоизоляцию.

Теперь остается только установить конструкцию на предусмотренное место. Для крепления лучше использовать надежные болты, которые не ослабнут со временем. Если вы устанавливаете самодельное изделие, важно правильно подогнать размеры.

Создание полки для хэтчбека и универсала

Для изготовления используются те же материалы и агоритм действий тоже практически идентичен. Отличие в том, что стандартная полка без боковин в автомобилях с этими типами кузова состоит из двух частей. Одна из них откидывается для удобства погрузки багажа.

Существует два основных способа изготовления:

1. Из материалавырезаются две части на основе шаблона, созданного по размерам штатной полки. Одна часть должна быть короче другой на 2-3 см. При помощи эпоксидного клея и саморезов обе половины скрепляются друг с другом.
2. Для изготовления той части, которая откидывается вверх, используют лист фанеры меньшей толщины. При желании можно доработать откидной элемент от старой полки, утяжелив его шумоизоляцией. Фиксаторы тоже допускается брать от старого изделия. Отверстия для динамиков вырезаются по желанию на откидной или на неподвижной части.

Сначала из салона следует убрать задние сиденья. Штатную полку необходимо снять – по ее шаблону вырезается новая. Отличие от предыдущего способа –наличие боковин. На них тоже можно установить динамики любых размеров и форм.

[BR-GAVS] УСТАНОВКА ПОЛКИ ТРАНСФОРМЕР НА ПРИОРУ ХЭТЧБЕК

Нужно демонтировать боковины и создать на их основе макет из картона. Можно его не делать, а перенести размеры непосредственно на материал заготовки с помощью маркера. Дальше все действия повторяют уже описанный выше алгоритм.

При размещении динамиков на подиумах направьте их в сторону стекол – так звук будет лучше распространяться по салону.

Для поднятия и поворота подиума в нужную сторону можно использовать металлические пластины, которые крепятся к заготовке. Для заполнения образовавшегося свободного пространства можно использовать монтажную пену. После застывания лишние ее части отрезаются, а внутри конструкция обклеивается вибро-шумоизоляционными материалами. Затем боковины обиваются, устанавливаются динамики, и полка монтируется на штатное место.

Отзывы владельцев Приоры об акустической полке

Заводские акустические полки, как правило, уступают самодельным по качеству. Многие владельцы автомобилей сталкиваются с необходимостью доработки стандартного варианта, так как его функциональность оставляет желать лучшего. В результате, многие приходят к выводу, что нет смысла платить за элемент, который требует дополнительной доработки.

Решением данной проблемы становится изготовление акустической полки самостоятельно. Такие конструкции отличаются прочностью, надежностью и не издают посторонних звуков. Акустическая полка, даже в самом простом исполнении, сегодня присутствует практически в каждом автомобиле. Самодельные изделия пользуются большой популярностью. Выбор между покупкой акустической полки в магазине и её самостоятельным изготовлением зависит от финансовых возможностей и наличия необходимых навыков для создания такого изделия.

Советы по выбору материалов и инструментов

Создание акустической полки для Лады Приоры требует внимательного подхода к выбору материалов и инструментов. Правильные материалы обеспечат не только долговечность конструкции, но и качество звука. Рассмотрим основные аспекты, на которые стоит обратить внимание.

Материалы

Для изготовления акустической полки лучше всего использовать следующие материалы:

• МДФ (Мелкодисперсная фибровая плита) — это один из самых популярных материалов для акустических систем. Он обладает хорошими звукоизоляционными свойствами и легко обрабатывается. Рекомендуется использовать плиты толщиной от 16 до 22 мм для достижения оптимального звучания.
• ДСП (Древесно-стружечная плита) — менее предпочтительный вариант, так как он менее устойчив к вибрациям и может вызывать нежелательные резонансы. Если вы все же решите использовать ДСП, выбирайте более толстые плиты.
• Акустическая ткань — для обивки полки. Она должна быть плотной и хорошо пропускать звук, чтобы не ухудшать качество звучания динамиков. Выбирайте ткани, которые легко чистятся и не выгорают на солнце.
• Клей и герметик — для соединения элементов конструкции. Используйте качественные клеевые составы, которые обеспечат надежное соединение и предотвратят появление трещин.

Инструменты

Для работы вам понадобятся следующие инструменты:

• Электролобзик — для резки МДФ или ДСП. Он позволяет делать аккуратные и ровные срезы, что особенно важно для точной подгонки деталей.
• Дрель с набором сверл — для создания отверстий под динамики и крепежные элементы. Убедитесь, что у вас есть сверла разного диаметра.
• Шлифовальная машина — для обработки краев и поверхности полки. Это поможет избежать заусенцев и придаст изделию более эстетичный вид.
• Отвертка и набор гаечных ключей — для сборки конструкции и установки динамиков. Убедитесь, что у вас есть инструменты подходящего размера.
• Рулетка и уровень — для точных измерений и проверки горизонтальности установки полки. Это поможет избежать проблем с установкой и обеспечит правильное звучание.

Дополнительные советы

При выборе материалов и инструментов также учитывайте следующие рекомендации:

• Проверьте наличие всех необходимых инструментов перед началом работы, чтобы избежать перерывов в процессе.
• Обратите внимание на качество материалов. Дешевые варианты могут привести к ухудшению звука и быстрому износу конструкции.
• Если у вас нет опыта работы с инструментами, лучше проконсультироваться с профессионалами или посмотреть обучающие видео.

Следуя этим советам, вы сможете создать акустическую полку для Лады Приоры, которая будет не только функциональной, но и эстетически привлекательной.

Вопрос-ответ

Какие динамики в задней полке Приоры?

Задняя полка Приора хэтчбек ВАЗ 2172, овалы 6х9, динамики.

Какие динамики поставить в передние двери Приоры?

Стандартные места под динамики в автомобиле Lada Priora имеют размер 13 см. Поэтому установка акустики размером 16 см вызывает некоторые затруднения. Мы предлагаем грамотное и недорогое решение этой проблемы. Проставки полностью повторяют геометрию металла двери и упрощают установку динамиков размером 16 см.

Какие динамики поставить на заднюю полку?

Динамики в задней полке – пережиток прошлого, но тем не менее многие автопроизводители продолжают их устанавливать. При этом они уходят от овальных форм и отдают предпочтение круглым. Нельзя сказать, что овалы в заднюю полку лучше круглых – и наоборот. Хочется больше баса – ставим овальные динамики.

Что такое правило 83% для ораторов?

Что это за правило 83%? Расстояние от твитера до твитера должно составлять 80–83% от расстояния от твитера до уха в точке прослушивания.

Советы

СОВЕТ №1

Перед началом работы тщательно изучите размеры и форму багажника вашей Лады Приоры. Это поможет вам правильно спроектировать акустическую полку, чтобы она идеально вписалась в пространство и не мешала другим элементам автомобиля.

СОВЕТ №2

Используйте качественные материалы для создания акустической полки. Древесно-стружечные плиты или МДФ обеспечат хорошую звукоизоляцию и долговечность конструкции. Не забудьте обработать края полки, чтобы избежать повреждений и улучшить внешний вид.

СОВЕТ №3

При установке динамиков на акустическую полку учитывайте их мощность и характеристики. Правильно подобранные динамики обеспечат качественный звук и гармоничное звучание в салоне автомобиля. Также убедитесь, что они надежно закреплены, чтобы избежать вибраций.

СОВЕТ №4

Не забывайте о безопасности. Убедитесь, что акустическая полка не перекрывает обзор и не мешает работе других систем автомобиля. Также проверьте, чтобы все провода были аккуратно уложены и не создавали помех при движении.
