Стеклоподъемники на Ладе Калине обеспечивают комфорт и безопасность, позволяя быстро открывать и закрывать окна. Со временем они могут выходить из строя, что вызывает неудобства и дополнительные проблемы. В статье рассмотрим основные причины неисправностей стеклоподъемников и предоставим пошаговую инструкцию по замене мотор-редуктора и шестерен, а также разборке блока управления. Эта информация поможет владельцам автомобилей сэкономить на ремонте и самостоятельно решить проблему с неработающим стеклоподъемником.
Самостоятельная замена редуктора
Сначала необходимо приобрести редуктор вместе с электродвигателем. Затем следует снять обшивку двери. Не рекомендуется выполнять эту операцию в морозную погоду, так как обивка крепится на пластиковые пистоны с низкой жесткостью. Если какой-либо из крепежных элементов оторвался, его можно приклеить обратно с помощью эпоксидного клея.
Далее потребуется открутить саморезы и шурупы, которые удерживают внутреннюю ручку открывания дверей. Провода аккуратно отсоединяются, а динамики снимаются. Следующий этап включает в себя откручивание стекла от направляющих и четырех болтов. Для этого понадобится ключ на «10». Стекло опускается в нижнюю часть двери. Предварительно нужно снять защитную шторку, приклеенную к нижней части стекла. Стеклоподъемник фиксируется на четырех гайках с левой стороны, четырех гайках с правой стороны и трех гайках, которые удерживают мотор-редуктор.

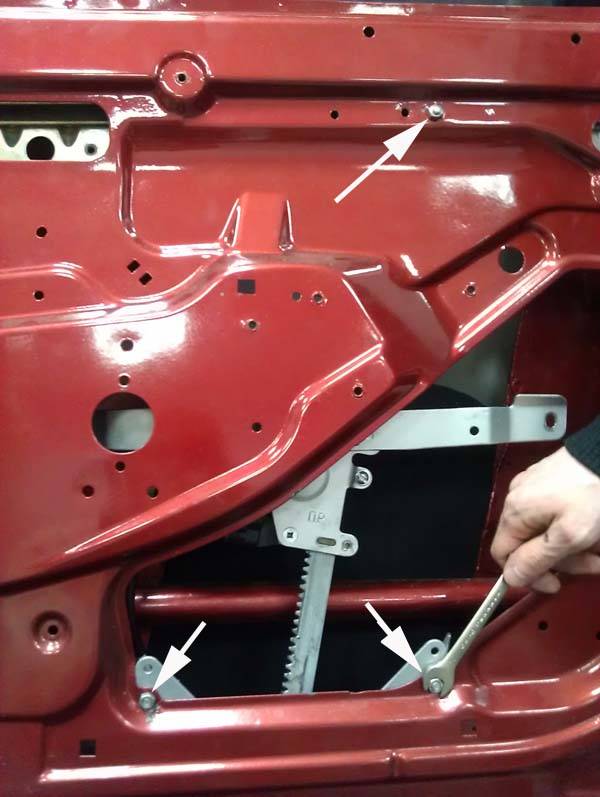

Через технологические отверстия демонтируется блок стеклоподъемников на Ладе Калине. Он состоит из двух направляющих с кареткой. Через них проходит стальной трос, который управляет редуктором. В двух местах на тросе имеются колечки, закрепленные в каретках. Мотор-редуктор состоит из двух частей, которые соединяются шпильками-демпферами. Эти элементы откручиваются, и мотор распадается. В одной из частей находится электродвигатель ЭСП и шестерня, а в другой — алюминиевый барабан с канавками. На этот барабан намотан тросик с фиксатором, который вставляется в предусмотренные углубления.
Мотор-редуктор разъединяется таким образом, чтобы устройство не выскочило из корпуса. При этом квадратная ось должна выйти из соответствующего вала с тросом. Стяжка осуществляется двумя пружинами, расположенными на входе троса в демонтируемый механизм.
Эксперты отмечают, что неработающий стеклоподъемник на автомобиле Калине может быть вызван несколькими причинами. Во-первых, одной из самых распространенных проблем является выход из строя электродвигателя, который отвечает за подъем и опускание стекла. Со временем он может изнашиваться или заклинивать. Во-вторых, стоит обратить внимание на предохранители и проводку: перегоревший предохранитель или поврежденные провода могут полностью блокировать работу системы. Также не исключены механические повреждения, такие как заедание направляющих или поломка пластиковых деталей, что также может привести к неработоспособности стеклоподъемника. Важно провести тщательную диагностику, чтобы точно определить источник проблемы и избежать ненужных затрат на ремонт.
Пошаговая установка стеклоподъемников
Трос осматривают на предмет повреждений и обильно обмазывают смазкой. Новый механизм вставляется в барабан валом вперед. Крепежные отверстия совмещаются, а шпильки-демпферы закручиваются. Если передние стекла не опускаются полностью, тогда осматривают трубку-усилитель стеклоподъемников Лады Калина.
Последний элемент находится с внешней стороны стекла. Чтобы оно опускалось без проблем, потребуется укоротить резиновые отбойники стеклоподъемника. Для этого используют кусачки. Резинка укорачивается на 1 см. Тросик смазывается и передвигается в другое положение. Блок управления стеклоподъемниками и мотор-редуктор собираются в обратной последовательности.
Если редуктор функционирует в другом направлении, тогда меняется полярность. Для этого из разъема вытаскиваются штырьки. Они вставляются в соответствующие углубления с помощью тонкой отвертки. Разборка стеклоподъемника Лады Калины позволит почистить уплотнитель от пыли и грязи, хорошо смазать замок, обработать антикором внутреннюю нижнюю часть двери. По возможности укладывается шумоизоляция.
Если стеклоподьемник не поднимает стекло, а на электрическую сеть Лады Калины оказывается нагрузка, тогда заменяют мотор стеклоподъемника. При покупке нового агрегата нужно обратить внимание на конструкцию старого.
Читайте также:
Сначала демонтируется весь механизм. От него отсоединяют мотор. Открутив болты, снимают заднюю крышку. Внимательно осматривается пластиковая шестерня. Место фиксации якоря с последним элементом потребуется смазать. Чтобы проверить исправность якоря и щеток, откручивают 3 болта. Якорь демонтируется из места его фиксации и из кожуха. Если щетки не повреждены, тогда они не заменяются. Исправный якорь вытирают и устанавливают на место. В противном случае он заменяется новым агрегатом.
Чтобы при установке якоря не возникло проблем со щетками, рекомендуется зажать их иголками. Монтируется кожух, мотор подсоединяется к АКБ.
| Причина неисправности | Возможные проявления | Что проверить и как устранить |
|---|---|---|
| Перегоревший предохранитель | Стеклоподъемник не реагирует на нажатие кнопки, другие электроприборы могут работать. | Найти блок предохранителей (обычно под капотом или в салоне), определить предохранитель стеклоподъемника (по схеме в руководстве), проверить его целостность. Заменить на новый с тем же номиналом. |
| Неисправность кнопки управления | Стеклоподъемник не реагирует на нажатие кнопки, но слышен щелчок реле или другие стеклоподъемники работают. | Снять обшивку двери, отсоединить разъем кнопки. Проверить контакты кнопки мультиметром. При необходимости заменить кнопку. |
| Обрыв проводки | Стеклоподъемник не работает, возможно, после ремонта двери или ДТП. | Снять обшивку двери, проверить целостность проводов, идущих к моторчику стеклоподъемника и кнопке. Особое внимание уделить местам перегиба (например, в гофре между дверью и кузовом). Восстановить поврежденные участки. |
| Неисправность моторчика стеклоподъемника | Стеклоподъемник не работает, возможно, слышен слабый гул или щелчки, но стекло не движется. | Снять обшивку двери, отсоединить разъем от моторчика. Подать на моторчик напряжение напрямую от аккумулятора (соблюдая полярность). Если моторчик не работает, заменить его. |
| Заедание механизма стеклоподъемника | Стекло движется с трудом, рывками, или останавливается. | Снять обшивку двери, проверить направляющие стекла на наличие грязи, ржавчины или деформации. Очистить, смазать направляющие силиконовой смазкой. Проверить тросики и ролики механизма на целостность и правильное натяжение. |

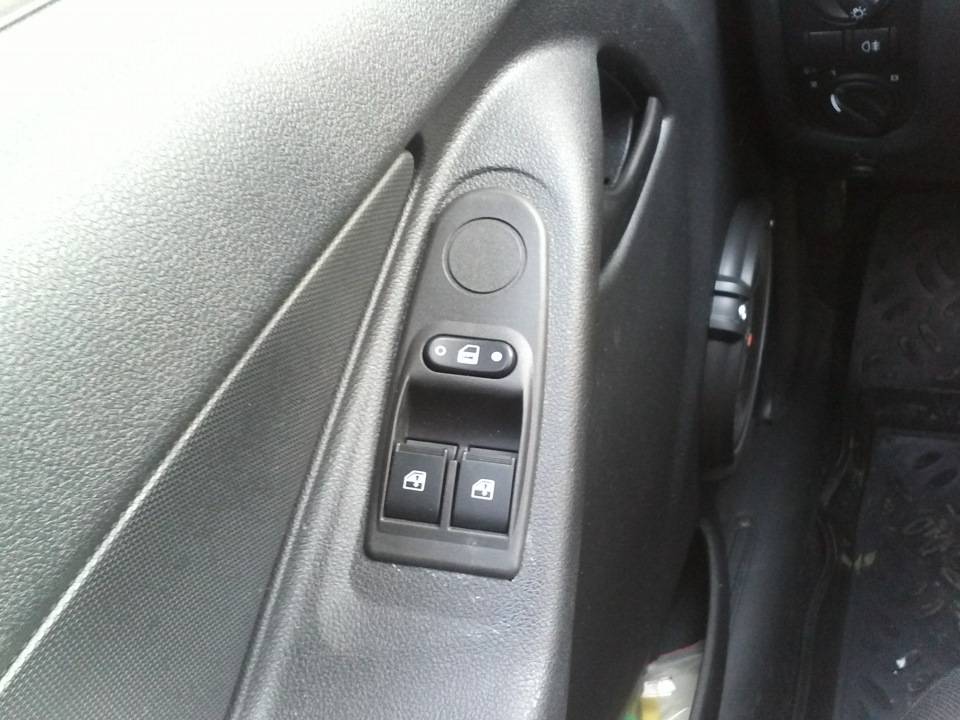

| Неисправность блока управления (для некоторых комплектаций) | Все стеклоподъемники не работают или работают некорректно, возможно, совместно с другими электрическими проблемами. | Проверить диагностическим сканером на наличие ошибок. В случае подтверждения неисправности блока, потребуется его ремонт или замена. |
Интересные факты
Вот несколько интересных фактов о причинах, по которым может не работать стеклоподъемник на автомобиле Лада Калина:
-
Электрические проблемы: Одной из самых распространенных причин неисправности стеклоподъемника является проблема с электрической цепью. Это может быть вызвано перегоранием предохранителя, повреждением проводки или окислением контактов. Проверка этих элементов может помочь быстро выявить проблему.
-
Механические повреждения: Стеклоподъемники могут выйти из строя из-за механических повреждений, таких как поломка пластиковых деталей или износ тросов. В Ладе Калине конструкция стеклоподъемников может быть чувствительна к загрязнениям и влаге, что также может привести к их неисправности.
-
Качество комплектующих: На некоторых моделях Лады Калини использовались детали низкого качества, что может привести к преждевременному выходу из строя стеклоподъемников. Замена на более качественные комплектующие может значительно повысить надежность работы системы.
Самостоятельная замена шестерен

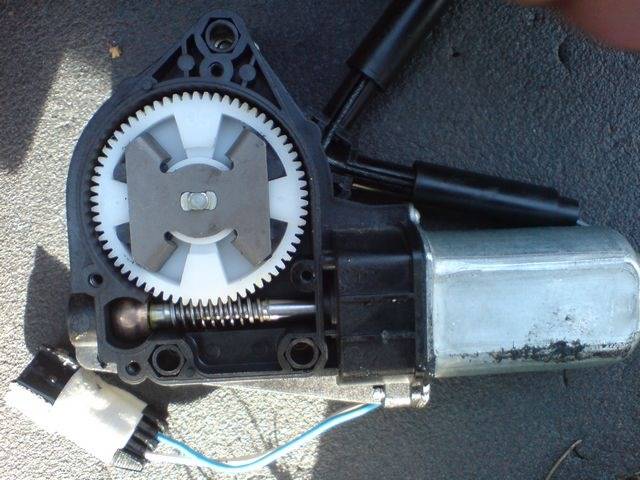

Если стеклоподъемник опускается без затруднений, но поднимается только с физическим усилием, стоит обратить внимание на состояние шестерен. Ремонт можно осуществить с помощью набора отверток. Сначала необходимо снять обивку двери, а также предварительно демонтировать блок переключателей. Далее отворачиваются три гайки, которые фиксируют мотор-редуктор.
Следующий этап включает откручивание четырех гаек, удерживающих правую часть механизма, и двух болтов, крепящих стекло. Затем разъединяется колодка жгута проводов. После того как правая часть стеклоподъемника будет освобождена, соответствующую стойку следует наклонить влево. Мотор-редуктор снимается. Саморезы крышки редуктора отворачиваются, и крышка аккуратно демонтируется. С помощью отвертки извлекается шестерня. Корпус очищается от загрязнений и старой смазки. Необходимо смазать подшипник, червяк и шестерню. Затем собранная конструкция устанавливается обратно, при этом важно разместить две прокладки между шестерней и корпусом стеклоподъемника.
Крышка возвращается на свое место, и саморезы закручиваются. Остальные элементы монтируются в обратном порядке. После этого включается зажигание, и стеклоподъемник запускается. Все описанные действия можно выполнить самостоятельно, если есть электросхема Лада Калина и необходимый опыт. В противном случае лучше обратиться за помощью к профессионалам.
Диагностика электрической схемы
При возникновении проблем со стеклоподъемником на автомобиле Лада Калина, первым шагом в диагностике является проверка электрической схемы. Электрическая схема стеклоподъемника включает в себя множество компонентов, таких как переключатели, предохранители, реле и сам мотор стеклоподъемника. Неправильная работа любого из этих элементов может привести к полной или частичной неработоспособности системы.
Первым делом необходимо проверить предохранители. В большинстве случаев предохранители находятся в блоке предохранителей, расположенном под капотом или в салоне автомобиля. Для стеклоподъемника обычно используется отдельный предохранитель, который можно идентифицировать по схеме, представленной в руководстве пользователя. Если предохранитель перегорел, его следует заменить на новый, соответствующий по характеристикам.
-
Читайте также:
Если предохранитель в порядке, следующим шагом будет проверка переключателя стеклоподъемника. Для этого нужно снять обивку двери и получить доступ к проводам, идущим от переключателя к мотору. С помощью мультиметра можно проверить, поступает ли напряжение на переключатель при его нажатии. Если напряжение отсутствует, возможно, проблема кроется в проводке или самом переключателе.
Далее необходимо проверить состояние проводов. Часто причиной неисправности стеклоподъемника становятся поврежденные или окисленные контакты. Важно внимательно осмотреть все соединения на наличие коррозии, обрывов или механических повреждений. Если проводка в порядке, следует проверить реле, которое отвечает за подачу питания на мотор стеклоподъемника. Реле также можно протестировать с помощью мультиметра или заменить на заведомо исправное.
Если все вышеперечисленные элементы работают исправно, следует проверить сам мотор стеклоподъемника. Для этого можно подключить его напрямую к источнику питания, минуя всю проводку и переключатели. Если мотор не срабатывает, значит, он неисправен и требует замены. В противном случае, проблема может заключаться в механической части стеклоподъемника, например, в заедании механизма или повреждении направляющих.
Таким образом, диагностика электрической схемы стеклоподъемника на Ладе Калине включает в себя последовательную проверку всех компонентов системы. Важно подходить к диагностике систематически, чтобы точно определить источник проблемы и избежать ненужных затрат на замену исправных деталей.
Вопрос-ответ
Какой предохранитель отвечает за стеклоподъемники Калина?
За передние стеклоподъёмники отвечает предохранитель F13, а за задние — F14.
Как поднять стекло, если не работает стеклоподъемник Калина 1?
– Заклинившее в результате неисправности стеклоподъёмника стекло обычно можно поднять, зажав его ладонями и закрепив в дверной рамке с помощью импровизированной распорки без помощи специалиста. – Другой вариант, как поднять стекло и доехать до сервиса: снять обшивку двери и подать напряжение напрямую на мотор.
Почему мой электрический стеклоподъемник внезапно перестал работать?
Ваш электрический стеклоподъемник может перестать работать по нескольким причинам: возможно, сгорел предохранитель, вышел из строя мотор или переключатель, либо возникла проблема с проводкой. Также стоит проверить, не застрял ли механизм стеклоподъемника из-за грязи или льда. Рекомендуется провести диагностику системы или обратиться к специалисту для точного определения причины.
Советы
СОВЕТ №1
Проверьте предохранители. Часто причиной неработающего стеклоподъемника может быть перегоревший предохранитель. Ознакомьтесь с руководством пользователя вашего автомобиля, чтобы найти расположение блока предохранителей и проверить соответствующий элемент.
СОВЕТ №2
Осмотрите проводку и соединения. Иногда проблема может заключаться в поврежденных проводах или плохих контактах. Проверьте, нет ли видимых повреждений проводки, и убедитесь, что все соединения надежны и чисты.
-
Читайте также:
СОВЕТ №3
Проверьте мотор стеклоподъемника. Если предохранители и проводка в порядке, возможно, проблема кроется в самом моторе стеклоподъемника. Попробуйте подключить его напрямую к источнику питания, чтобы проверить его работоспособность.
СОВЕТ №4
Обратитесь к специалисту. Если вы не смогли самостоятельно выявить и устранить проблему, лучше обратиться к профессиональному механику. Он сможет провести диагностику и предложить решение, которое обеспечит исправную работу стеклоподъемника.
