Статья посвящена стеклоподъемникам на ВАЗ 2110, которые начали устанавливать на эти автомобили недавно. Рассмотрим типы стеклоподъемников, схемы подключения, возможные неисправности и способы их устранения. Эта информация будет полезна владельцам автомобилей и специалистам по ремонту, помогая лучше понять устройство и эксплуатацию стеклоподъемников, а также самостоятельно решать возникающие проблемы.
Типы стеклоподъемников и основные причины их поломок
В настоящее время на автомобилях ВАЗ используются следующие типы стеклоподъемников:
- реечные (эксперты считают их наиболее надежными среди всех существующих конструкций);
- тросовые;
- планочные.
В зависимости от производителя, стеклоподъемник может устанавливаться в двери автомобиля как штатно, так и с возможностью доработки, если он не соответствует габаритам или другим техническим параметрам.
Так как на подъемники можно устанавливать как отечественные, так и зарубежные моторедукторы, характеристики этих устройств могут варьироваться в зависимости от типа и происхождения электродвигателя:
- по скорости подъема или опускания стекла;
- по уровню шума, который возникает во время работы стеклоподъемника;
- по способности нормально функционировать в зимних условиях.
Рассматриваемые устройства могут выходить из строя по различным причинам, которые можно разделить на две основные категории: механические и электрические неисправности. Возможные причины поломок включают:
- Полная неработоспособность конструкции. Это может быть вызвано обрывом троса или его заклиниванием, а также неисправностью подъемного механизма.
- Выход из строя электродвигателя из-за попадания влаги. Это довольно распространенная проблема, так как моторедуктор часто имеет негерметичный корпус, через который проникает вода, что приводит к образованию ржавчины и, в конечном итоге, разрушению механизма.
- Неисправность реле стеклоподъемников. Работоспособность этого элемента можно проверить, заменив его на исправный.
- Перегорание предохранителя. Если после установки нового предохранителя устройство начинает функционировать, значит, проблема была в нем. Если же новый предохранитель снова сгорает, необходимо искать место короткого замыкания.
- Короткое замыкание в электрической цепи. Место замыкания определяется по предохранителю, который сгорает при включении. Причинами могут быть как поврежденная изоляция проводов, так и неисправность моторедуктора или выключателя.
- Поломка выключателя. Это можно определить, заменив его на новый, исправный.
- Разрыв электрической цепи. Это может произойти из-за механического повреждения провода, рассоединения разъема или плохого контакта в нем.
Эксперты отмечают, что стеклоподъемники на ВАЗ 2110 обладают рядом характерных особенностей, которые влияют на их эксплуатацию и обслуживание. Во-первых, механическая система управления, используемая в этих автомобилях, отличается простотой конструкции, что облегчает ремонт и замену компонентов. Однако это также может привести к повышенному износу, особенно в условиях частого использования.
Во-вторых, многие владельцы автомобилей сталкиваются с проблемами, связанными с заеданием стекол, что может быть вызвано загрязнением направляющих или недостаточной смазкой. Регулярное обслуживание и чистка механизмов могут значительно продлить срок службы стеклоподъемников.
Кроме того, эксперты подчеркивают, что замена стандартных стеклоподъемников на более современные электрические аналоги может значительно повысить комфорт и удобство эксплуатации автомобиля. Однако такая модификация требует внимательного подхода к выбору компонентов и их установке.
Порядок установки устройств для поднятия стекол
Монтаж подъемного устройства осуществляется достаточно просто. Начинается он с отключения аккумуляторной батареи. После этого фигурной отверткой откручиваются 3 самореза, отстегиваются защелки дверной обивки и демонтируется дверной карман. С помощью тонкой отвертки поддевается ручка (фиксатор) стеклоподъемника — острие инструмента для этого вставляют в углубление между фиксатором и розеткой.
Саму ручку извлекают. На следующем этапе демонтируется ручка открывания двери автомобиля. Для этого необходимо отверткой поддеть накладку ручки и извлечь ее. Теперь отверткой отворачиваются 2 винта крепления, которые были скрыты накладкой. После этого ручка снимается без особого труда. С помощью отвертки убирается также кнопка стеклоподъемника, которая служит для блокировки двери.
Сняв 6 пистонов, убирают также облицовку, закрывающую механизм регулировки автомобильного зеркала. В результате остается легко демонтировать дверную обивку. Вооружившись гаечным ключом на 10, откручивают 2 болта, которые удерживают обоймы автостекла. Далее последовательно отворачиваются 2 гайки крепления механизма подъемника, гайки верхнего и нижнего креплений, 3 гайки, обеспечивающие фиксацию подъемного механизма.
По завершении описанного этапа наступает очередь вывести нижнюю направляющую шпильку подъемного приспособления из дверной панели. Для облегчения и упрощения подобной операции верхнюю шпильку направляющей необходимо отогнуть с помощью отвертки. Теперь весь подъемный механизм можно спокойно извлечь через образовавшийся проем в дверном каркасе.
Для того чтобы быстро, качественно и без проблем смонтировать в двери новый электрический стеклоподъемник, необходимо прежде всего убедиться в том, что он находится в полностью сложенном положении. В противном случае выполнить всю операцию будет невозможно.
Читайте также:
Однако, как уже было сказано в начале, в замене неработоспособного устройства на новое чаще всего нет особой необходимости. Если исполнитель сможет точно определить причину, из-за которой стеклоподъемник отказывается нормально функционировать, его можно достаточно легко отремонтировать.
| Тип стеклоподъемника | Особенности | Преимущества/Недостатки |
|---|---|---|
| Механический (ручной) | Стандартная комплектация, приводится в действие вращением ручки | Простота конструкции, надежность, низкая стоимость. Неудобство использования, медленная работа. |
| Электрический (штатный) | Устанавливался на более дорогие комплектации, управляется кнопками | Удобство использования, быстрая работа. Возможны поломки электромотора, проводки, кнопок. |
| Электрический (дополнительный) | Устанавливается взамен механического, универсальные комплекты | Удобство, возможность установки на любую комплектацию. Требует доработки обшивки двери, возможны проблемы с качеством комплектующих. |
| С функцией «Авто» | Автоматическое поднятие/опускание стекла одним нажатием | Максимальное удобство. Более сложная электроника, выше стоимость. |
| С функцией «Доводчик» | Автоматическое закрытие стекол при постановке на охрану | Повышенная безопасность, защита от дождя. Требует дополнительной установки, возможны сбои. |
Интересные факты
Вот несколько интересных фактов о стеклоподъемниках на ВАЗ 2110:
-
Механизм с электроприводом: Стеклоподъемники на ВАЗ 2110 используют электромеханический привод, который обеспечивает более плавное и быстрое открытие и закрытие окон по сравнению с ручными механизмами. Это улучшает удобство эксплуатации автомобиля, особенно в условиях городской езды.
-
Уязвимость к поломкам: Одной из особенностей стеклоподъемников на ВАЗ 2110 является их склонность к поломкам, особенно в старых моделях. Часто причиной является износ пластиковых деталей и проводки, что может привести к необходимости замены всего механизма. Это делает регулярное обслуживание и проверку системы важными для поддержания работоспособности.
-
Установка дополнительного оборудования: На ВАЗ 2110 можно установить стеклоподъемники с функцией «авто» (однократное нажатие кнопки для полного открытия или закрытия стекла). Это может потребовать доработки проводки и установки дополнительных реле, что делает процесс модернизации интересным проектом для автолюбителей, желающих улучшить функциональность своего автомобиля.
Схема подключения, восстановление работоспособности

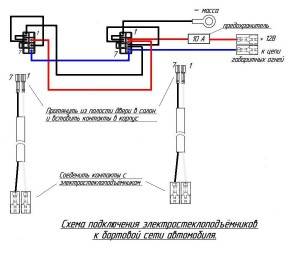

Для успешного ремонта электрического стеклоподъемника важно понимать конструкцию подъемного механизма и принцип его работы. Схема подключения стеклоподъемников представлена следующим образом:
- Монтажный блок.
- Устройство выключателя зажигания.
- Переключатель электростеклоподъемника для передней правой двери.
- Переключатель стеклоподъемника для задней правой двери.
- Моторедуктор ЭСПД для передней правой двери.
- Моторедуктор ЭСПД для задней правой двери.
- Моторедуктор ЭСПД для задней левой двери.
- Моторедуктор ЭСПД для передней левой двери.
- Переключатель электрического стеклоподъемника для левой задней двери.
- Переключатель электрического стеклоподъемника для левой передней двери.
- Реле включения/выключения электрических стеклоподъемников.
Важно отметить, что в отличие от механических стеклоподъемников, использующих зубчатые редукторы, в электрических моделях применяется барабан, в который вставляется вал постоянного тока электромотора. Электродвигатель является частью моторедуктора, который также включает червячный редуктор.
Подготовка к ремонту включает снятие обивки и самого подъемника с двери. Трос полностью снимается с катушки и разматывается. Ремонт начинается с фрезерования выступающих частей цилиндра для восстановления его формы. Затем из стальной пластины толщиной 2 миллиметра вырезается круг нужного диаметра, на котором наметаются ребра жесткости.
Полученный элемент устанавливается на свое место, при этом важно, чтобы стальной круг плотно сел на место при определенном усилии. Далее сборка катушки выполняется в обратной последовательности разборки.
После этого на катушку наматывается трос, который фиксируется крышкой. Трос обязательно должен быть смазан специальной смазкой (например, солидолом или литолом). Затем натянутый с помощью фиксирующего болта трос устанавливается на место, после чего готовый к использованию стеклоподъемник вставляется в дверь автомобиля.
Если ЭСПД для ВАЗ-2110 будет установлен правильно, с соблюдением всех технологических требований и порядка сборки, можно быть уверенным в его долговечной и надежной работе.
Советы по выбору и замене стеклоподъемников на ВАЗ 2110
При выборе и замене стеклоподъемников на ВАЗ 2110 важно учитывать несколько ключевых аспектов, чтобы обеспечить надежную и долговечную работу системы. Стеклоподъемники на этом автомобиле могут быть как механическими, так и электрическими, и каждый из этих типов имеет свои особенности.
-
Читайте также:
Первое, что следует учитывать, это тип стеклоподъемника. Механические стеклоподъемники работают на основе ручного управления и имеют более простую конструкцию, что делает их менее подверженными поломкам. Однако они требуют больше усилий для поднятия и опускания стекол. Электрические стеклоподъемники, с другой стороны, обеспечивают более комфортное управление, но могут столкнуться с проблемами, связанными с электрикой, такими как перегоревшие предохранители или неисправные моторчики.
При выборе нового стеклоподъемника важно обращать внимание на его совместимость с моделью ВАЗ 2110. Рекомендуется приобретать запчасти от проверенных производителей, так как это гарантирует качество и долговечность. Также стоит обратить внимание на наличие гарантии на изделие, что может стать дополнительной защитой от возможных дефектов.
При замене стеклоподъемника необходимо следовать определенной последовательности действий. Сначала нужно снять обшивку двери, что может потребовать использования специальных инструментов, таких как отвертки и пластиковые лопатки. После этого следует отключить старый стеклоподъемник от электропроводки (если он электрический) и открутить его крепления. Установка нового устройства производится в обратном порядке: сначала крепим стеклоподъемник, затем подключаем проводку и устанавливаем обшивку двери на место.
Не забывайте также о регулярной проверке состояния стеклоподъемников. Если вы заметили, что стекло поднимается или опускается с трудом, это может быть признаком износа или загрязнения механизмов. В таких случаях рекомендуется провести профилактическое обслуживание, которое включает в себя смазку подвижных частей и очистку направляющих.
В заключение, правильный выбор и замена стеклоподъемников на ВАЗ 2110 могут значительно повысить комфорт и безопасность эксплуатации автомобиля. Следуя приведенным рекомендациям, вы сможете избежать многих распространенных проблем и продлить срок службы стеклоподъемников.
Вопрос-ответ
Как в народе называют ВАЗ 2110?
Седан ВАЗ-21099 обзавелся личными кличками «Чемодан» и «Дуплет». ВАЗ-2110 получил прозвища «Матрёшка», «Беременная антилопа», «Чириком», «Мыльницей» и «Обмылкой». Знаменитый ВАЗ-2114 – «Четырка», ВАЗ-1215 – «Пятнашка» или «Полторашка».
Каковы симптомы неисправности стеклоподъемника?
Если оконное стекло поднимается криво, провисает в дверце, когда оно не используется, или упало, проблема в стеклоподъемнике. Если проблема в движении, то обычно виноват электродвигатель стеклоподъемника.
Советы
СОВЕТ №1
Перед тем как приступать к ремонту или замене стеклоподъемников на ВАЗ 2110, обязательно ознакомьтесь с инструкцией по эксплуатации вашего автомобиля. Это поможет вам лучше понять конструкцию и особенности работы системы.
СОВЕТ №2
При замене стеклоподъемников используйте только качественные запчасти. Это не только увеличит срок службы нового устройства, но и обеспечит безопасность при эксплуатации автомобиля.
-
Читайте также:
СОВЕТ №3
Регулярно проверяйте состояние проводки и соединений стеклоподъемников. Коррозия или повреждения могут привести к неправильной работе системы, поэтому лучше предотвратить проблему, чем потом решать её.
СОВЕТ №4
Если стеклоподъемник начал работать с перебоями, не спешите его менять. Часто проблема может быть связана с загрязнением или заеданием механизма. Попробуйте очистить и смазать детали перед тем, как принимать решение о замене.
