Руководство по установке штатной сигнализации Лада Калина

В этой статье представлено руководство по установке штатной сигнализации на Ладу Калину. Правильная установка охранной системы защищает автомобиль от кражи и повышает безопасность его эксплуатации. Рассмотрим основные этапы установки, возможные неполадки и способы их устранения. Это руководство подойдет как опытным автомобилистам, так и новичкам, желающим самостоятельно установить сигнализацию.

Особенности и принцип работы сигнализации

В современном мире существует множество охранных систем, предназначенных для самых разных целей. Штатная сигнализация автомобиля Лада Калина, как правило, устанавливается на этапе сборки, что и объясняет ее название. Однако стоит обратить внимание на некоторые неприятные моменты, связанные с работой штатной сигнализации Калины, а именно на случаи ее неконтролируемого срабатывания. Система может активироваться в любой момент без видимой причины. При более детальном анализе таких сбоев становится очевидным, что они не возникают без оснований.

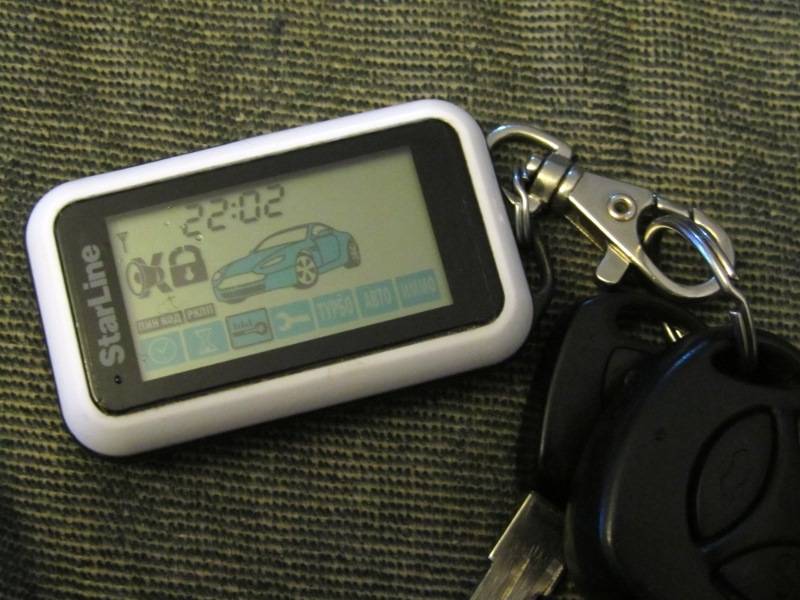

Штатная сигнализация на Ладе Калине функционирует по принципу, схожему с другими аналогичными устройствами. В ее задачи входит блокировка и разблокировка, которые выполняются с помощью специального дистанционного пульта. Это устройство обычно находится в брелоке на связке ключей. Также предусмотрена возможность блокировки дверей, которая осуществляется поворотом ключа в водительской двери. Кроме того, блокировку и разблокировку можно выполнить изнутри салона, нажав на специальную кнопку. Сигнализация активируется в момент, когда кто-то пытается проникнуть в автомобиль.

Что касается проблемы ложного срабатывания сигнализации, такие неисправности часто возникают, когда владельцы автомобилей устанавливают на свои машины датчики удара или наклона.

Как показывает практика, чаще всего ложные срабатывания наблюдаются у автомобилей темных оттенков. Темный цвет, как известно, хорошо поглощает тепло. Если машина долго находится на открытом воздухе под солнечными лучами, в ней накапливается значительное количество тепловой энергии. Это может привести к деформации поверхности из-за перегрева, что, в свою очередь, вызывает срабатывание датчика удара.

Эксперты отмечают, что установка штатной сигнализации на Ладу Калину является важным этапом обеспечения безопасности автомобиля. Правильная установка не только защищает транспортное средство от угона, но и обеспечивает комфорт владельца. Специалисты рекомендуют внимательно изучить инструкцию, так как она содержит важные детали, касающиеся подключения проводов и настройки системы.

Кроме того, важно использовать оригинальные комплектующие, чтобы избежать проблем с совместимостью. Многие эксперты подчеркивают, что установка сигнализации лучше всего доверить профессионалам, так как неправильные действия могут привести к сбоям в работе электроники автомобиля. В итоге, качественно установленная сигнализация значительно повысит уровень защиты Лады Калины и обеспечит спокойствие владельца.

Программирование ключа Лада Калина

Установка охранной системы своими руками

Установка сигнализации в Калине осуществляется после снятия приборной панели и разбора рулевой колонки управления, чтобы удобно было монтировать провода.

Из расположенных под приборной панелью проводов вам понадобятся:

• 2 провода, передающие сигналы поворотникам;
• провод, направляющий сигнал на капот;
• аналогичный провод для багажника;
• провода для дверей;
• двухфазные провода (+/-);
• провод от стояночного тормоза.

Также потребуется инструкция, описывающая все действия, которую необходимо очень внимательно изучить. Операции выполняются в следующем порядке.

1. Нужно взять провода поворотников, идущие к приборной панели. Соединить 2 провода с синим и черно-синим.
2. В этот же жгут подсоединить провод стояночного тормоза, необходимый для автоматического запуска двигателя. Следует найти провод сине-коричневого цвета и соединить его с ручником.
3. Далее нужно проверить работу мотора. Сделать это можно, используя генератор, то есть появление напряжения при зажигании говорит об удачном запуске. Затем проводится соединение с коричнево-белым проводом, пропаивается и изолируется.
4. Двигаемся вниз от приборной панели к БУС, который лежит под сидением сзади, слева, ближе к низу двери водителя. Здесь понадобится всего 2 провода, отвечающие за открытие-закрытие дверей. Подключаем «минус» системы к любому кузовному болту.
5. подключаемся к розово-черному проводу, отвечающему за отпирание дверей.
6. Берем провод бело-розового цвета, отвечающий за закрывание двери. Нужно быть особенно внимательным, поскольку при плохом освещении его можно перепутать с черно-красным, так как они похожи. Здесь же размещается и черно-белый провод капота.

Интересные факты

Вот несколько интересных фактов о установке штатной сигнализации на Ладу Калину:

1. Интеграция с бортовой системой: Штатная сигнализация Лады Калины интегрирована с бортовой электроникой автомобиля, что позволяет использовать ключи зажигания для активации и деактивации системы. Это делает процесс управления сигнализацией более удобным и минимизирует необходимость в дополнительных пультах.

2. Функция иммобилайзера: Штатная сигнализация включает функцию иммобилайзера, которая предотвращает запуск двигателя без оригинального ключа. Это значительно повышает уровень безопасности автомобиля, так как даже если злоумышленник получит доступ к автомобилю, он не сможет его завести без соответствующего ключа.

3. Установка и настройка: Установка штатной сигнализации может быть выполнена самостоятельно, но требует определенных навыков работы с электрикой автомобиля. Важно следовать инструкции по установке, чтобы избежать повреждения электроники и обеспечить правильную работу системы. Также стоит учитывать, что неправильная установка может привести к сбоям в работе других систем автомобиля.

лада калина, датчик удара на штатной сигналке

Работа с блоком управления стеклопакетом

Прочитав инструкцию, начните с подключения концов проводов капота и багажника. Эти провода имеют одинаковый цвет — черно-белый. Как же их различить? Провод, который отвечает за сигнал в багажник, всегда находится справа, а капотный — слева. Подключаемся к проводу багажника. Чтобы избежать ошибок при установке, помните, что провод для багажника расположен самым краем. Далее необходимо подключить концевики от дверных проводов так, чтобы двери могли закрываться. Для этого понадобятся три диодные лампочки на 1 Ом.

От дверей идет один концевик, в то время как в БУС имеется три таких концевика: два для передних дверей и один для обеих задних. Поэтому сигнализационный провод нужно разделить на три части и припаять к каждой из них по одному короткому проводу. Затем к каждому из них припаиваем по одному диоду, после чего подключаем к коричнево-красному проводу передней двери справа, к бело-синему проводу передней левой двери и к бело-красному проводу задних дверей. Схема подключения должна быть указана в инструкции.

На следующем этапе подключаем светодиод к левой стойке, предварительно сделав отверстие. Для надежности закрепите деталь чем-то с обратной стороны. Антенну следует установить примерно в том же месте, где находится зеркало заднего вида, на расстоянии около 5 мм. Датчик удара можно разместить на металлической поверхности под ковриком. Установка на пластик не рекомендуется, так как это может привести к ложным срабатываниям.

Что касается автозапуска, то здесь все довольно просто. Первый провод — это «плюс», второй и третий — зажигание, а четвертый — стартер. Если активирован иммобилайзер, вам потребуется приобрести безключевой блок для обхода штатного иммобилайзера и подключить его в месте разрыва белого провода, который находится недалеко от стенки печного отопления или рядом с центральной консолью. Другие необходимые провода также располагаются в этом месте.

Стартер подключается к разрыву сигнализационных проводов. Их нужно соединить с каждым концом перерезанного красного провода. Затем включите зажигание. В Ладе Калине предусмотрены два провода синего цвета для этой цели. Теперь осталось подключить «плюс» к аккумулятору, соединить его с плюсовой клеммой или присоединить к постоянному «плюсу», то есть коричневому проводу.

На этом установка сигнализации завершена, и можно переходить к тестированию. Заводим автомобиль и ставим его на ручной тормоз. Теперь вытащите ключи, при этом важно, чтобы светодиод оставался включенным, а двигатель продолжал работать. Выходите из машины и нажмите кнопку закрытия дверей. После опускания всех дверных замков автомобиль должен заглохнуть. Теперь можно попробовать завести его дистанционно.

Тестирование и настройка сигнализации после установки

После завершения установки штатной сигнализации на Ладу Калину крайне важно провести тестирование и настройку системы. Это позволит убедиться в правильной работе всех функций сигнализации и ее надежности в защите автомобиля.

Lada Kalina — Карта монтажа сигнализации StarLine В9

1. Проверка основных функций

Первым шагом в тестировании сигнализации является проверка основных функций, таких как:

• Сигнализация при открытии дверей: Закройте все двери автомобиля и попробуйте открыть одну из них. Сигнализация должна сработать, издавая звуковой сигнал и мигая фарами.
• Сигнализация при попытке завести двигатель: Попробуйте запустить двигатель, не используя ключ. Система должна активироваться, и двигатель не должен запускаться.
• Работа пульта управления: Проверьте все кнопки на пульте управления сигнализацией. Убедитесь, что они работают корректно, и сигнализация реагирует на команды.

2. Настройка чувствительности датчиков

После проверки основных функций необходимо настроить чувствительность датчиков. Это особенно важно для датчиков удара и движения. Слишком высокая чувствительность может привести к ложным срабатываниям, в то время как слишком низкая может не сработать при реальной угрозе.

Для настройки чувствительности выполните следующие шаги:

1. Включите режим настройки сигнализации, следуя инструкциям в руководстве пользователя.
2. Постепенно увеличивайте или уменьшайте чувствительность датчиков, проверяя их реакцию на легкие удары или движения.
3. После каждой настройки тестируйте систему, чтобы убедиться, что она реагирует адекватно.

3. Проверка работы дополнительных функций

Если ваша сигнализация имеет дополнительные функции, такие как автозапуск, дистанционное открытие багажника или GPS-мониторинг, обязательно протестируйте их:

• Автозапуск: Проверьте, работает ли функция автозапуска двигателя по заданному времени или температуре.
• Дистанционное открытие багажника: Убедитесь, что сигнализация позволяет открывать багажник с пульта.
• GPS-мониторинг: Если ваша сигнализация поддерживает GPS, проверьте, работает ли функция отслеживания местоположения автомобиля через мобильное приложение или веб-интерфейс.

4. Инструкции по устранению неполадок

Если в процессе тестирования вы обнаружили какие-либо неполадки, следуйте этим рекомендациям:

• Проверьте соединения проводов и разъемов на предмет надежности и отсутствия повреждений.
• Убедитесь, что аккумулятор сигнализации заряжен и работает корректно.
• Перезагрузите систему, если она зависла или не реагирует на команды.

Если неполадки не удается устранить самостоятельно, рекомендуется обратиться к специалистам или в сервисный центр для диагностики и ремонта.

5. Заключение

Тестирование и настройка штатной сигнализации на Ладе Калине — это важный этап, который обеспечивает безопасность вашего автомобиля. Регулярно проверяйте работу сигнализации и следите за ее состоянием, чтобы быть уверенным в надежной защите вашего транспортного средства.

Вопрос-ответ

Могу ли я установить сигнализацию самостоятельно?

Хотя профессиональные услуги по установке сигнализации доступны, важно знать, что домовладельцы могут установить систему безопасности самостоятельно, без особых усилий. Более того, установка охранной сигнализации своими силами может сэкономить вам значительную сумму денег.

Почему сняли с производства Lada Kalina?

Из-за дефекта литья картера рулевого механизма АвтоВАЗ отозвал 171 автомобиль модели LADA Kalina, которые были выпущены.

Советы

СОВЕТ №1

Перед началом установки штатной сигнализации обязательно ознакомьтесь с инструкцией по эксплуатации вашего автомобиля. Это поможет вам понять, какие элементы системы безопасности уже установлены и как правильно подключить новую сигнализацию.

СОВЕТ №2

Подготовьте все необходимые инструменты и материалы заранее. Вам понадобятся отвертки, мультиметр, изолента и, возможно, дополнительные соединительные элементы. Это сэкономит время и сделает процесс установки более гладким.

СОВЕТ №3

Обратите внимание на правильное подключение проводов. Используйте цветовую кодировку и схемы подключения, указанные в инструкции к сигнализации. Неправильное подключение может привести к сбоям в работе системы или даже повреждению электроники автомобиля.

СОВЕТ №4

После завершения установки протестируйте сигнализацию на предмет корректной работы. Проверьте все функции, такие как дистанционное управление, датчики движения и звуковые сигналы. Это поможет убедиться, что система функционирует должным образом и защитит ваш автомобиль.
