Ремень ГРМ что это такое в машине?

Что такое ремень ГРМ, почему он важен, и что нужно знать о ремнях газораспределительного механизма

Признайтесь, вы же не раз ставили лайки смешным гифкам «когда порвался ремень ГРМ, но не загнуло клапана» в соцсетях? И даже если нет, то наверняка слышали, что обрыв ремня ГРМ – это страшный сон автовладельца. В этой статье предлагаем разобраться почему это правда, а не шуточки из соцсетей.

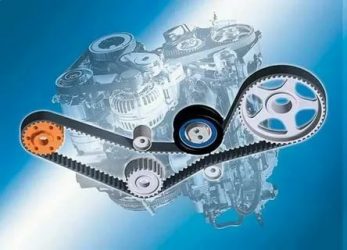

Для чего нужен ремень ГРМ на автомобиле

Основная функция ремня ГРМ (газораспределительного механизма) – это синхронизировать работу коленвала и распредвала (или распредвалов). Именно ремень ГРМ делает так, чтобы клапана и поршни не столкнулись друг с другом.

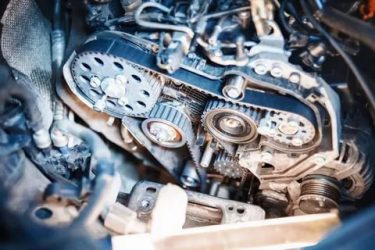

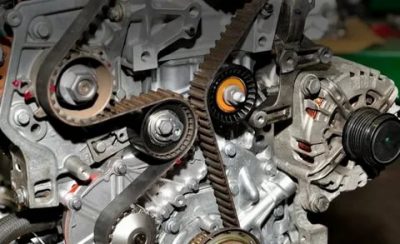

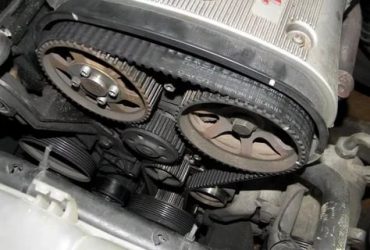

Ремень ГРМ находится снаружи двигателя, закрыт защитным кожухом и огибает различное количество шкивов, в зависимости от конструкции двигателя. Как минимум это натяжитель, который гарантирует корректную работу ремня ГРМ.

Но в современных двигателях, где в ограниченном пространстве нужно впихнуть побольше агрегатов, ремень ГРМ захватывает шкивы еще и дополнительного оборудования. Чаще всего это водяной насос (он же помпа), который отвечает за охлаждение двигателя. Но могут быть и другие агрегаты.

И еще немного теории. Кроме ремня ГРМ на некоторых двигателях может использоваться цепь ГРМ – например, Фиат Добло 1.3 мультиджет или Опель Астра G, с мотором 1.4 Z14XEP. Ее преимущества – более прочная и ходит в несколько раз дольше. Недостаток – в несколько раз дороже и сложнее в установке.

Сам ремень ГРМ выглядит как резиновое кольцо определенного диаметра, с зубцами на внутренней поверхности. Несмотря на то, что на ремне производителем может быть нанесена маркировка с направлением установки, ремень ГРМ не имеет заданного направления вращения – то есть его нельзя установить «задом наперед».

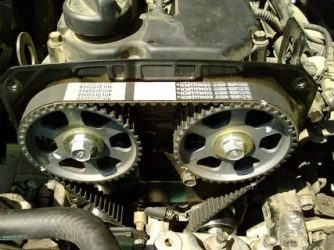

Стрелочки важны для установки по меткам распредвала и коленвала. Для того, чтобы ремень ГРМ был установлен правильно и обеспечивал корректную работу двигателя, его нужно установить четко по меткам на самом ремне и на шкивах коленвала/распредвала. Вот, чтобы не путаться с метками на ремне и рисуются стрелочки.

Так мы плавно подошли к вопросу замены ремня ГРМ.

Когда менять ремень ГРМ

Четкого ответа на этот вопрос нет – каждый автопроизводитель дает собственные рекомендации. Например, ремень ГРМ Рено Меган 3 1.5 dci нужно менять через 150 000 километров. А ремень ГРМ у Ford Focus 2 с бензиновым мотором 1.6 литра – 160 000 км или 8 лет.

И это тоже важный нюанс – иногда для автомобилей с маленькими пробегами ремень ГРМ нужно менять не по километражу, а по возрасту. Потому что со временем структура ремня разрушается – он просто стареет и может выйти из строя. Но не у всех автомобилей интервалы замены такие длинные. Например, у Hyundai Accent 2008 года 1.

4 ремень ГРМ нужно начинать проверять с 60 000 километров и точно заменить на отметке 90 000. У Шевроле Лачетти с мотором 1.8 F18D3 – через 60 000 км.

Здесь дадим важный совет. Если вы купили подержанный автомобиль – то нужно заменить не только все фильтры, но еще и ремень ГРМ, причем вместе со всеми роликами/натяжителями и водяным насосом. Потому что невозможно установить, когда они менялись, а последствия выхода из строя могут быть очень серьезными. Отказываться от этой операции можно, только если у вас есть достоверные сведения о ресурсе запчастей, которым вы можете доверять на 100%. Потому что экономия может обойтись намного дороже.

Что будет, если порвётся ремень ГРМ

Последствия обрыва ремня ГРМ очень серьезны. Если вернуться к теории, то станет понятно – сразу же после того, как ремень перестает синхронизировать работу распредвала и коленвала, они начинают вращаться сами по себе. Учитывая количество оборотов двигателя, в считанные секунды это приводит к тому, что поршни и клапаны, которые обычно двигаются так, чтобы не пересекаться друг с другом, «встречаются» в камере сгорания. Итог – менее крепкие клапаны деформируются. Это и называется «загнуло клапана». Хотя только этими деталями дело не ограничивается.

Если случился обрыв ремня ГРМ, то капремонта двигателя уже не избежать. Если сопоставить расходы на замену ремня ГРМ, даже в комплекте с роликами и водяным насосом, это в десятки раз дешевле, чем капремонт. Предотвратить такую ситуацию достаточно легко.

• Не игнорируйте интервалы замены автопроизводителей. Даже если вам или вашему механику кажется, что ремень «еще походит», его лучше заменить.
• Проводите осмотр ремня ГРМ при каждом ТО. Так вы или ваш механик сможете обнаружить проблему заранее (например, трещины).
• Если вы эксплуатируете машину интенсивнее обычного (подрабатываете в такси, много ездите в командировки на личном авто и т.д.), то меняйте ремень чаще. Интенсивная эксплуатация приводит к перегреву, а это разрушает структуру.
• Обращайте внимание на работу двигателя и ремня. Посторонние звуки или заметное биение ремня могут свидетельствовать о проблемах с ГРМ.

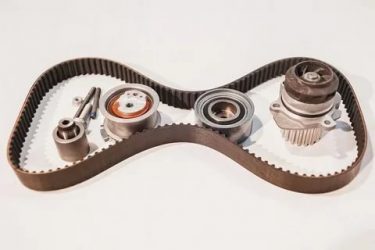

• Меняйте ремень ГРМ вместе с роликами и натяжителями. Большинство производителей запчастей продают все необходимые запчасти в одном удобном комплекте. Есть комплекты ГРМ с водяными помпами – их можно купить, если интервал замены ГРМ совпал с заменой насоса. Или автопроизводитель рекомендует менять все вместе.

ремней ГРМ

Специалисты нашего магазина рекомендуют ремни и комплекты ГРМ трех ведущих производителей: Dayco, Contitech, Gates. Это компании, которые выпускают запчасти премиум-качества, сопоставимые с оригинальными. Точнее, эти компании и производят ремни для многих автопроизводителей для установки на конвейере. Причем количество ремней для заводской комплектации выпускается не меньше, чем для вторичного рынка автозапчастей. Ну а то, что в системе ГРМ экономить на качестве ремней не стоит, мы уже объяснили. Кстати, все производители предлагают комплекты ГРМ с роликами/натяжителями и водяными насосами.

Dayco – американский концерн, который производит ремни ГРМ высшего качества. В Украине не так хорошо известен, как конкуренты, но это исключительно вопрос маркетинга и раскрутки, потому что их продукция ни в чем не уступает конкурентам. С 2016 года предлагают также усиленные ремни ГРМ с маркировкой High Tenacity. Они имеют дополнительный внешний слой на зубцах, который делает их более износостойкими.

Contitech – один из двух крупнейших в мире производителей ремней. Является частью концерна Continental, который производит различные резиновые изделия (например, всем известные премиальные шины), а также огромное количество автомобильной электроники. С 2017 года в ремнях ГРМ, которые устанавливают на высоконагруженных двигателях, применяется технология усиления состава Synchroforce Carbon.

Gates – вместе с Contitech постоянно конкурирует за 1 место в мире ремней. Американская корпорация производит ремни больше 100 лет и их продукция используется не только в автомобилях, но и в промышленности. Кстати, именно Gates в начале 90-х годов предложил готовые решения для замены всех компонентов системы ГРМ – ремня и роликов/натяжителей. Сегодня в их ассортименте есть даже комплекты с термостатами – для тех автомобилей, где термостат является частью системы водяного насоса.

Что такое ремень ГРМ, через сколько километров его нужно менять и что будет если он порвётся

Привод ГРМ недорогая и простая на вид деталь авто, которая выполняет серьезную функцию. От его качества зависят работоспособность двигателя и системы зажигания. Порыв детали ведет к серьезной поломке деталей мотора. Давайте более детально разберемся в вопросе назначения, замены и износа важной детали механизма газораспределения

Для чего в машине ремень ГРМ

Ремень ГРМ нужен в машине, чтобы синхронизировать работу системы зажигания с тактом поршней и клапанов. Крутясь на шкивах коленчатого и распределительного валов, он приводит в действие водяной насос.

Читайте обязательно: Что делать если машина не заводится или заводится не с первого раза

Эта деталь имеет сложную многослойную структуру. Для ее изготовления используют резину и нейлон. Нормальное натяжение ремня обеспечивается особым роликом.

Разрыв детали ведет к серьезной поломке двигателя. Ее сложность и последствия зависят от того, в каком положении были клапаны и поршни в момент обрыва.

5 признаков, что пора сменить ремень газораспределения

Своевременно обнаружить и заменить привод ГРМ, значит предотвратить серьезную поломку. На некоторых моделях машин доступ к ремню затруднен кожухами, которые при диагностике состояния ремня нужно демонтировать.

Периодически нужно проверять состояние привода ГРМ.

Деталь нужно срочно заменить, если при визуальном осмотре обнаружено, что:

1. Задняя сторона детали покрылась трещинами;
2. Боковые края изделия утратили ровность и гладкость, на них видны оборванные нити корда;
3. На внутренней стороне между зубцами появились растрескивания;
4. Зубья расслаиваются;
5. Кожух и соприкасающиеся с ремнем детали покрыты черным резиновым порошком.

Не все автовладельцы в состоянии самостоятельно произвести демонтаж защитного кожуха, чтобы осмотреть состояние ремня.

Автомобилисты могут понять, что привод пора менять по следующим признакам:

Износ изделия из-за длительной эксплуатации. Производители советуют менять привод через каждые 50-120 тысяч километров пробега. Даже когда машина мало ездила, ремень требуется менять не реже одного раза в 5 лет.

Резина, из которой он сделан, теряет свои свойства, грубеет, утрачивает эластичность. Когда машина куплена с рук, сразу следует заменить привод ГРМ. Не известно, сколько лет назад деталь была установлена прежним владельцем.

Падение мощности, мотор заводится с перебоями. Двигатель стал заводиться хуже, чем прежде, машина на дороге с трудом набирает скорость. Изношенный ремень ГРМ растягивается, начинает перескакивать через несколько зубцов. В результате нарушения в его работе, происходит сбой системы зажигания.

При движении чувствуются провалы в тяге, вибрации двигателя. Если не устранить неполадку, возникнут несколько дополнительных поломок деталей системы зажигания и мотора.

Дым из выхлопной трубы. Когда работа двигателя и системы зажигания не синхронизирована, горючая смесь сгорает в моторе не полностью. По этой причине происходит разрушение катализатора.

При попадании части топлива из двигателя в систему выпуска, происходит повышение температуры выше допустимой нормы. Выхлоп из трубы может сопровождаться хлопками, дым окрашен в черный цвет. Причиной такого нарушения может стать неисправность (провисание) ремня ГРМ.

Тикающий звук от мотора. Привод ГРМ при сильном износе начинает трескаться, провисать, разлохмачиваться. Из-под кожуха во время движения машины исходят всевозможные клацающие, щелкающие звуки. Их характер зависит от скорости движения авто. Чем она выше, тем сильнее и чаще раздается стук.

Подобные звуки может издавать не только привод, похожие симптомы у неисправного ролика водяной помпы. В любом случае, появление посторонних звуков под капотом, это сигнал автовладельцу, что машину нужно срочно показать мастеру.

Появление маслянистых пятен на деталях, расположенных рядом с ремнем ГРМ. Течь из-под защитного кожуха могут масло или антифриз. Попадая на привод, агрессивные жидкости разъедают его поверхность.

Под их воздействием ремень может начать трескаться. Перед заменой привода нужно найти и устранить причину течи.

Через сколько километров нужно менять ремень ГРМ

В инструкции по эксплуатации автомобиля указаны рекомендуемые сроки эксплуатации каждой детали. Замену ремня нужно производить не по прописанному регламенту, а по факту его износа.

Это полезно знать: Нужна ли обкатка нового автомобиля и как правильно её сделать

К примеру, некоторые отечественные производители указывают в руководстве, что ремень на изделиях автопрома рассчитан на 180 тыс. км. пробега. Автомобилист с большим опытом усомнится в правдивости таких данных.

Срок эксплуатации авто детали зависит от нескольких факторов:

1. Качества дорог;
2. Марки ремня;
3. Модели машины.

Так, привод ГРМ от известных производителей, установленный на автомобиле Renault при эксплуатации в России, подлежит замене после пробега 60 тыс. км., а при езде по дорогам Европы, через 120 тыс. км.

Важно! Производить замену детали рекомендуется вместе с натяжным роликом, шкивами и водяной помпой.

Что будет, если ГРМ порвется

Когда ремень порвался, стартер работает без прежнего напряжения, но двигатель при этом не заводится. Причиной отсутствия компрессии становится загиб клапанов. В момент порыва часто происходит их столкновение с поршнями. Вал во время выхода привода из строя останавливается, а поршни продолжают движение.

Когда клапаны замирают в «полностью открытом положении», удара поршнями по ним не избежать. Вместо замены недорогой детали автовладельцу приходится чинить двигатель. Расходы тем больше, чем дороже авто. Кроме клапанов, может быть поврежден и поршень.

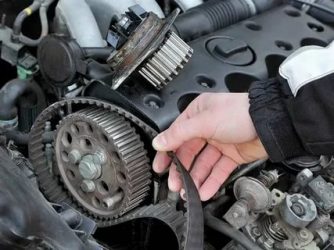

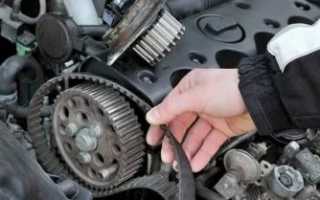

Реально ли заменить газораспределительный механизм своими руками

Самостоятельно произвести ремонт газораспределительного механизма можно только в том случае, когда автовладелец знаком с устройством авто, имеет необходимые инструменты, приспособления. Сложность процесса замены ремня ГРМ зависит от модели машины.

Во время замены привода, нельзя сбивать настроенные фазы газораспределения.

Для правильной работы системы совмещают метки:

• на шестернях;
• маховике коленвала;
• корпусе двигателя.

Работа производится по стандартной схеме.

Мастер действует по порядку:

1. Демонтирует узел;
2. Снимает изношенный привод;
3. Осматривает детали, соприкасающиеся с ремнем;
4. Чистит внутреннюю полость от загрязнений;
5. Устанавливает новый ремень ГРМ и ролик;
6. Проверяет и регулирует натяжение.

Если человек не знаком с устройством машины и не владеет нужными навыками, замену ремня лучше доверить специалисту. Сделать это нужно заблаговременно, не дожидаясь, когда разрыв резинового изделия станет причиной поломки двигателя.

Что такое ремень ГРМ и в чем его секрет?

Газораспределительный механизм двигателя – одна из самых крутых идей, которые приходили в голову конструкторам. С тех пор, как первый ремень ГРМ занял свое почетное место, идея синхронизации всех элементов двигателя оставалась неизменной долгие десятилетия. И только в последние несколько лет появились инновации, толкнувшие вперед эту великолепную, но пока еще не идеальную систему.
В этой статье мы рассмотрим ремень ГРМ: что он собой представляет, принцип работы, регламент замены и другие интересные вопросы.

Для чего нужен ремень в системе газораспределения?

Газораспределительный механизм объединяет, по сути, всю работу двигателя в один ритм. Такты поршней, работа клапанов, включение зажигания, работа охлаждения и подача топлива – все эти системы должны работать совершенно синхронно, чтобы получить тот эффект, на который рассчитывают конструкторы. Для этой синхронизации и используется ремень ГРМ (в некоторых двигателях это цепь). Даже сейчас, несмотря на обилие электроники в современных автомобилях, он остается главным способом привести все элементы двигателя к синхронной работе.

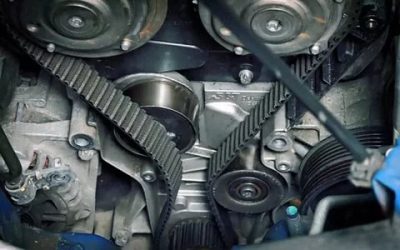

Устройство газораспределительного механизма

Основная функция ремня ГРМ – связать в единый узел коленвал двигателя и распредвал (один или оба), на который передается момент вращения. Зубчатая поверхность ремня и структура шкивов позволяют точно синхронизировать вращение основных элементов, а значит, заставляет все системы слаженно работать. От ремня ГРМ приводится в действие и помпа системы охлаждения, поскольку чем выше обороты двигателя, тем интенсивней должна идти циркуляция охлаждающей жидкости.

Через сколько нужно менять ремень ГРМ?

Регламент замены ремня ГРМ – вопрос достаточно спорный. С одной стороны, в сервисной книжке автомобиля четко сказано, когда менять (как правило, через каждые 50 тыс. км., но в разных моделях автомобилей эта цифра может отличаться). С другой… Нет, оригинальный ремень, установленный с завода, вполне может отходить 100 тыс., и даже 120 тыс. км, как рекомендуют некоторые автопроизводители. Однако это утверждение не относится к тем, которые были куплены и установлены позже, взамен оригинальных. Никто не знает, сколько в таком случае он проходит, так что цифру регламентной замены можно смело делить на два.

Причина такого недоверия – в сомнительном качестве некоторых автозапчастей. Нет, если удалось купить оригинальный (ОЕМ) ремень с логотипом Мерседес, Ауди, Хонда и т.д., то никаких проблем от него можно не ожидать. Автопроизводители очень трепетно относятся к тому, что они выпускают на рынок под своим именем. Но этого нельзя сказать о малоизвестных брендах родом из Польши, Чехии, Индии или Китая. С ними лучше «перебдеть».

Так что осмотр ремня нужно проводить во время каждого ТО, а замену – либо при явных признаках износа, либо по истечении регламентного времени. От того, как часто автовладелец обращает внимание на ремень, зависит благополучие двигателя, а это уже не шутки.

Признаки неисправности ремня

Типы износа ремня

На что же обращать внимание при осмотре ремня ГРМ? Есть следующие признаки, свидетельствующие о том, что он нуждается в срочной замене.

1. Трещины на задней поверхности. Учитывая, что ремни делают многослойными и рассчитанными на длительную постоянную нагрузку, потресканная поверхность говорит о том, что материалы начинают портиться, и процесс заходит дальше и дальше.

   Трещины на тыльной поверхности

2. Трещины на внутренней поверхности, между зубьями. Это еще более тревожный признак, поскольку рабочая поверхность априори более стойкая, чем обратная. И если на рабочей поверхности появились повреждения, нужно срочно менять эту деталь.

   Трещины между зубьев

3. Расслаиваются зубья. Тут без вариантов: тихо поблагодарить судьбу за своевременный знак и отправляться за новым.

   Расслоение зубьев

4. Боковины потертые, с торчащими нитками. Если ремень где-то так трется, он уже поврежден и потерял часть прочности. Лучше заменить, и на этот раз установить его правильно.

   Боковой износ

5. Черный порошок или пыль на деталях, соприкасающихся с ремнем. Это явный признак износа, который лучше не игнорировать.
6. Следы масла или антифриза на ремне и вокруг него. Утечки происходят через сальники или неправильно подогнанные шкивы, поэтому вместе с заменой ремня может понадобиться замена других элементов.

Во всех случаях лучше перестраховаться и заплатить за новый ремень и его установку, чем сдавать двигатель на капремонт.

Погнет ли клапана при обрыве ремня ГРМ? Как узнать?

Что происходит, если ремень ГРМ обрывается во время работы двигателя? Сразу останавливаются распредвалы, а значит, клапана остаются в том положении, в котором их застал обрыв, то есть, некоторые из них опущены в полость цилиндра. Однако поршни еще продолжают двигаться по инерции, и почти всегда «встречаются» с клапанами. Дальше – катастрофа: гнутся клапана, разбиваются поршни, гнутся шатуны, может нарушиться геометрия коленвала.

Можно проверить, подвержена ли конструкция двигателя поломкам при обрыве ремня. Для этого необходимо выяснить, «встретятся» ли поршни с клапанами, если распредвал внезапно остановится, через обрыв ремня ГРМ.

1. Откручиваем свечи.
2. Поршень первого цилиндра установить в верхней мертвой точке, смотря через отверстия свечи
3. Снять ремень ГРМ.
4. Крутить распредвал.
5. Если он свободно прокручивается, значит клапана не упираются в поршень и в случае обрыва ремня их не погнет.
6. Аналогично проверяем все цилиндры.

Наглядно этот способ показан на видео, ниже.

На каких двигателях чаще всего гнет клапана, а на каких нет?

Общая злая закономерность такая: чем сложней и дороже двигатель, тем больше разрушений создаст обрыв ремня. Почти гарантированно загнет клапана на таких моторах:

• Современные малолитражные «эко» моторы.
• Дизельные двигатели (за счет более сложной конструкции).
• 16- и 20-клапанные двигатели.
• Моторы с цепью вместо ремня ГРМ.

А вот простейшие 4-цилиндровые 8-клапанные двигатели старой конструкции, не форсированные, объемом от 1,5 л, самые элементарные бензиновые, могут и не пострадать при обрыве ремня. Еще одно доказательство того, что чем проще конструкция, тем она надежней.

Советы по эксплуатации

Основных советов по поводу ремня ГРМ всего три.

1. Первый — следить за состоянием ремня и при первых признаках проблемы менять его. Даже если компоновка подкапотного пространства делает эту работу сложной и дорогостоящей. Если он оборвется, всё равно ведь придется туда лезть, но цена вопроса будет совсем другой.
2. Второй — покупать качественный ремень. Это не та деталь, на которой можно экономить, особенно, если двигатель мощный и дорогой в ремонте. Лучше переплатить на продукт хорошего бренда, чем сэкономить «в моменте» и получить сюрприз намного раньше расчетного срока.
3. Третий — не доверять регламентному пробегу. Срок эксплуатации ремня определяется не только пройденными километрами, но и годами службы. Как правило, через 5 лет ремень необходимо менять, даже если автомобиль почти всё это время простоял в гараже. Под действием паров бензина, перепадов температур, влажности, материалы ремня становятся твердыми, легко повреждаются, и он может просто лопнуть в любой момент.

Заключение

Есть одна хитрость: когда владелец планирует продавать свой автомобиль, он зачастую не вкладывается в ремонт, покупая самые дешевые запчасти и только те, что действительно необходимы. Поэтому специалисты рекомендуют: при покупке автомобиля с пробегом сразу заменить ряд деталей, которые наверняка уже или «на последнем издыхании», или установлены самые дешевые. В эту категорию входит и ремень ГРМ, от которого зависит работа самого дорогостоящего узла в автомобиле.

Просто о сложном: что такое ГРМ и зачем он нужен

«ГРМ пора менять»… Все знают, что это страшный приговор любому двигателю. Правда, не все знают почему и что этот «ГРМ», вообще, такое. Сегодня предлагаю разобрать вопрос понятным языком и выяснить, с чем связаны все эти расхожие истории о заклинивших моторах и загнутых клапанах. Поэтому, для начала чуть-чуть теории.

газораспределительный механизм современного V6 от Audi. Выглядит страшновато, согласитесь. ? Ничего, сейчас разберемся.

Чуть-чуть теории

Аббревиатура ГРМ расшифровывается как «газораспределительный механизм». Что за газы и зачем их куда-то распределять?
Вроде как очевидно, что в цилиндрах сгорает жидкое топливо, не правда ли? На самом деле так, да не совсем так… В цилиндрах мотора сгорает газообразная смесь, получаемая из мелкодисперсионного топливного тумана распрыскиваемого форсункой, или подаваемого через жиклер карбюратора.

Кстати, кому интересно узнать больше о системах впрыска топлива, могут заглянуть сюда, где я разъяснял данную тему подробно. Так вот, де-факто, свечой поджигается не просто некая доля горючего, просто залитая струёй на моменте впуска, а газообразная смесь топлива и воздуха. Для эффективного горения она должна быть максимально однородной, а если по-научному — гомогенной.
В момент воспламенения происходит стремительное увеличение объема и температуры смеси в камере.

В этот момент, кстати, газообразная смесь уже физически и окончательно превращается в газы. Под их давлением поршень идет вниз, выполняя полезную работу (такт рабочего хода).

Не углубляясь в нюансы дальнейших этапов работы ДВС, перейдем сразу к такту выпуска. Поршень идет вверх и через открытые выпускные клапаны выталкивает продукты горения, где они попадают в выпускной коллектор и далее через выпускной тракт на улицу. И как вы уже догадались, продуктами горения также являются газы — уже те самые выхлопные, про которые мы все прекрасно знаем.

И тут возникает логичный вопрос: а кто заведует моментом впуска и выпуска? Откуда двигатель «знает», в какой момент открывать и закрывать соответствующие клапаны? Когда должен быть момент впуска воздуха и бензина, а когда — выпуска отработанных продуктов в выхлопную трубу?..

А заведует всем этим хозяйством тот самый ГРМ, который навеки связывает коленчатый вал двигателя и распределительные валы, управляющие клапанами.

Если по-простому и без копирований заезженных определений из учебников, то газораспределительный механизм — это система четкой синхронизации коленчатого и распределительных валов, которая задает моменты впуска и выпуска.

Идем дальше. Следующий возникающий вопрос: а как они, собственно, синхронизируются?
На сегодняшний день фактически существуют только два вида «связи» коленвала и распредвалов в легковых автомобилях. Это либо цепь, либо ремень. Сегодня я не буду вдаваться в преимущества и недостатки того или иного типа, а просто вкратце расскажу как это работает.

На коленчатый вал двигателя надета звезда (для цепи) или шестерня (для ремня). Такие же звездочки/шестеренки надеты на торцы распредвалов. Кстати, кто не знает, распределительный вал — это вал с кулачками, которые при вращении толкают клапаны (как правило, через гидрокомпенсаторы, но иногда и без них).

Соответственно, три этих вала синхронизируются той самой великой и ужасной цепью ГРМ, или же ремнем ГРМ. Таким образом, частота вращения распредвалов (а значит, и открытия/закрытия клапанов) строго завязана на частоте вращения коленвала. Именно коленвал «задаёт музыку» и ритм работы всего сердца автомобиля.

От него же, кстати, зависит и частота вращения помпы, и масляного насоса, и компрессора кондиционера, и прочих навесных агрегатов.

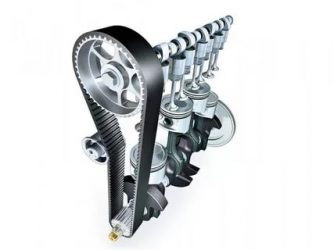

очень наглядная картинка устройства простейшего ГРМ двух вариантов

Что будет, если оборвется цепь/ремень ГРМ?

Да ничего хорошего, в общем-то… Как мы поняли из вышесказанного, на частоте вращения «колена» строго завязаны фазы газораспределения. Если в один миг убрать его связь с распредвалами — начнется хаотичная рассинхронизация фаз. Мотор конечно заглохнет, но беда не в этом. А в том, что все валы по-инерции еще вращаются. Коленвал исправно гоняет поршни вверх-вниз, а распредвалы открывают клапаны. И они могут запросто «не попасть» в расчётные конструкторами такты работы коленвала.

Итог? Встреча пришедшего наверх поршня с «невовремя» открытым клапаном. Результат всегда плачевен: загнутые клапаны, поврежденные поршни. То есть — вскрытие мотора и серьезный ремонт на круглую сумму гарантирован.
Нужно отметить, что бывают двигатели, у которых поршень даже в самой верхней точке физически не может достать до полностью открытого клапана. В этом случае, обрыв цепи или ремня будет иметь куда меньшие последствия. Но далеко не все моторы имеют такую «удачную» конструкцию.

остатки цепи с металлическими осколками в поддоне — дурной знак…

Как определить износ ГРМ, чтобы предупредить катастрофу?

Ответ неоднозначный, довольно сложный и честно говоря, не вписывающийся в рамки данной статьи. Форумные гуру, как всегда, готовы дать вам экспертное заключение по паре строк описания вашей проблемы. Вообще говоря, если «лечиться» на форумах по советам их обитателей, то работа на ремонт автомобиля и отдача ему всего свободного времени — это то, чему вы посвятите свою жизнь.

В данном контексте обладателям ременного привода диагностировать проблему проще — как минимум потому, что так как ремень не смазывается, то добраться до него в большинстве случаев не проблема: обычно он находится под пластиковой крышкой на нескольких болтах. Сняв ее, можно хотя бы визуально оценить состояние ремня — он не должен иметь трещин, распушенных волокон или срезов на зубцах. А вот с цепью сложнее. Она находится под герметичной крышкой и входит в систему смазки двигателя.

Крышку эту снять зачастую непросто, да и смотреть там особо не на что: чтобы понять растяжение цепи, ее нужно снимать и промерять.

С этим ремнем тоже явно что-то не так…

Вообще, те кто регулярно читает мой блог, знают, что мое отношение к таким заведениям как «автосервис» строго-негативное. Ну, не достиг еще бизнес и самосознание граждан России того уровня, чтобы работать честно и добросовестно.

Но в данном случае, если есть какие-то сомнения в работе мотора, которые ну никак не устраняются доступными для вас способами (лязг из-под капота который не проходит при прогреве, пропажа тяги, поддымливание, ошибка по фазам газораспределения) — увы, придется сдаваться чужим дядям.

И вот здесь-то как раз форумы очень помогают: нужно тщательно читать опыт коллег которые уже ремонтировались в том или ином месте. И чем больше отзывов — тем точнее будет статистика. Но это уже совсем другая история.

классический результат дружеской встречи поршня с клапаном

Надеюсь, кому-то было полезно!
Всем тихих цепей и крепких ремней ГРМ!

P.S.: Друзья, буду очень рад лайкам и подписке! Вам не сложно, а мне поможет развивать это дело для вас.

Что такое ремень ГРМ: 7 признаков, что пора менять ремень

Для автолюбителей страшной поломкой является обрыв ремня в системе газораспределения. Разберемся, чем опасна эта неисправность.

Роль ремня ГРМ в работе двигателя

Газораспределительный механизм, регулирует своевременный выпуск отработанных газов и впрыск топливо-воздушной смеси. Как правило, приводом ГРМ называют ремень или цепь. Сейчас распространены двигатели с ременным приводом, рассмотрим подробнее.

Ремень ГРМ на автомобиле

На самом деле ремень газораспределительной системы, только отвечает за передачу усилия от коленчатого вала к распределительному. Также, благодаря зубчатым шкивам, поддерживает правильные настройки системы.

Дополнительная функция привода газораспределительного механизма — передача усилия на водяной насос, а иногда и на водяную помпу.

Как устроен ремень ГРМ

Приводной ремень представляет собой замкнутое кольцо, которое выполнено из технической резины. Некоторые модели имеют в составе полимерные нити. Использование резины позволяет добиться минимального уровня шумности.

На большей части двигателей внутреннего сгорания, используются зубчатые ремни.

Они эффективнее настраивают фазы газораспределительного механизма. Такой ремень имеет насечки-зубцы на внутренней поверхности кольца, которые обеспечивают надежное зацепление со шкивами распределительных валов и коленвала.

1. Зубец. 2. Лента.

Применяются следующие разновидности ремней:

• зубчатые;
• клиновые;
• поликлиновые.

Два последних типа применяются крайне редко. По сравнению с зубчатыми ремнями, они не дают достаточную надежность передачи усилия.

Каждый ремень имеет точные размеры по внутреннему диаметру. Ширина ленты также различается. Учитывать эти параметры важно, если нужно будет приобрести неоригинальное изделие.

Когда менять ремень ГРМ?

На срок замены ремня могут влиять множество факторов:

• срок эксплуатации;
• неисправности двигателя;
• неправильная установка и обслуживание.

На практике наиболее частой причиной замены, становится плановое ТО, согласно регламенту производителя.

Заявленный производителем срок службы ремня ГРМ

Производители рассчитывают срок службы ремня ГРМ. В техническом руководстве к каждой модели можно найти данные по пробегу, на котором производится замена. Работа входит в плановое ТО. В таблице ниже можно найти информацию по популярным маркам легковых автомобилей.

Марка автомобиля	Срок службы в км пробега
Audi	120 000
Renault	120 000
Ford	160 000
Hyundai	75 000
BMW	95 000
Honda	120 000
Toyota	95 000
Volkswagen	95 000
Nissan	95 000
Mazda	95 000
KIA	90 000
Daewoo	115 000

Стоит учитывать, что данная таблица носит справочный характер. Максимальный допустимый пробег зависит от модели двигателя, некоторые особенности мотора могут влиять на срок службы ремня

Пример износа ремня

7 признаков, что пора менять ремень ГРМ

Ориентироваться, только на рекомендации неосмотрительно. Обрывы ремня встречаются и с меньшим пробегом. Когда ремень обрывается избежать серьезных повреждений двигателя не получится.

Трещины на ремне ГРМ

В целом менять деталь стоит при видимом износе, трещинах и других повреждениях. Но ремень обычно скрыт кожухом, разбирать его регулярно для визуальной диагностики не самая лучшая идея. Поэтому, стоит знать основные признаки, что пора поменять ремень.

1. Возраст ремня. Имеется ввиду не только пробег, но и общее время эксплуатации. Если на машине ездили редко, но в эксплуатации она уже лет 7–8, имеет смысл проверить, а еще лучше сразу заменить привод ГРМ. Резина имеет определенный срок эксплуатации, после которого может начать разрушаться, даже без видимых нагрузок.
2. Сбои в системе зажигания. При сильном износе ремень может перескакивать через зубцы на шкиве. В результате мотор работает нестабильно, может не запускаться с первого раза. В некоторых случаях двигатель троит. Если ремень перескочил больше, чем на один зубец, возможно повреждение клапанов.
3. Дым из выхлопной трубы может появляться по разным причинам. Одна из этих причин — ослабление ремня привода газораспределения. В результате чего топливо сгорает неполностью, догорая в системе выхлопа.
4. Если ремень сильно изношен, могут появляться нехарактерные звуки, например, щелчки. Важно: такие же звуки может издавать и разрушающийся подшипник водяной помпы или генератора.
5. Потеки смазки из-под кожуха ГРМ. Появляются они из-за проблем с сальником коленвала. Попадание моторного масла на ремень однозначно приведет к необходимости замены всего комплекта (ремня, шкивов и роликов).
6. Когда доступ к визуальному осмотру ремня все же имеется. Осмотрите его по всей длине, аккуратно поворачивая мотор (перед этим выкрутите свечи). Любые трещины и другие незначительные повреждения говорят о необходимости замены.
7. Если стартер крутится, а мотор не запускается, скорее всего порвался ремень ГРМ. И хорошо, если не произошло повреждение других элементов двигателя.

Последствия обрыва ремня

В некоторых случаях можно обойтись «малой кровью» и никаких последствий кроме замены ремня и сопутствующих деталей не потребуется. Правда, такое случается редко. Некоторые модели имели выемки в поршнях, позволяющие избегать встречи с клапанами. Сейчас такие двигатели практически не производятся, так как имеют сниженное КПД.

Обрыв ремня на двигателе

Вероятнее всего проблемы все же возникнут. Распространенная ситуация — загиб клапанов. Происходит это по причине разнобойной работы валов. Распредвал застыл в одном положении, клапана естественно тоже. Коленвал еще работает по инерции, и поршни в верхней мертвой точке бьют по клапанам, повреждая их. В итоге, водителю приходится менять комплект клапанов.

В некоторых случаях клапан пробивает и поршень. Тогда придется провести полную переборку мотора, в очень редких ситуациях разбивается блок цилиндров. Еще реже повреждается пастель распредвала, тогда потребуется замена ГБЦ (головки блока цилиндров).

Особенности выбора детали и замены

Рекомендуется покупать только оригинальные запчасти, это гарантирует длительный срок службы и отсутствие сюрпризов. Даже если машина приобреталась с рук, и вы не знаете, каталожный номер оригинала, выяснить это можно по номеру VIN. Ставить неоригинальные ремни можно только в самом крайнем случае.

Комплект ГРМ для замены

Если подбираете ремень не по номеру в каталоге, следует учитывать следующие моменты:

• Технические характеристики. Это ширина и длина, количество и размер зубьев. Желательно смотреть еще на шаг между зубьями
• Цена/качество. Ремень ГРМ важная деталь, не приобретайте слишком дешевые комплектующие, экономия в дальнейшем может выйти дополнительными тратами
• Производитель. Не стоит покупать деталь, произведенную неизвестным заводом, даже если номер совпадает с каталогом. Качество может быть не самым хорошим

Помимо всего перечисленного, имеет смысл покупать детали только в проверенных магазинах или у официальных представителей.

Пример маркировки ремня ГРМ

Переходим к замене. Оптимально отдать машину в авторизованный сервисный центр. Это гарантированно избавит вас от целого ряда проблем.

Если планируете выполнять ремонт самостоятельно, будут полезны следующие советы:

• Замена производится только комплектом. Износ роликов и шкивов может быть меньше, но определить какой из них находится в «рабочем» состоянии практически невозможно. Оставив старые детали на месте, ускорите износ нового ремня. Также ролики-натяжители или шкивы могут вскоре выйти из строя, требуя очередного ремонта.
• Тщательно следите за метками. Размещаются на коленвале, распредвале и возле маховика (местоположение и внешний вид зависит от модели автомобиля). Все должны полностью совпадать.
• При замене ремня на моторах с двумя распредвалами, обязательно нужно использовать фиксаторы.
• На некоторых автомобилях используется гидравлический натяжитель. Его перед установкой нового ремня демонтируют, приводят в рабочее положение, устанавливают обратно.

Задача по замене ремня ГРМ не слишком сложная. Но, при этом желательно иметь навыки работы с двигателем.

Что такое ремень ГРМ: расшифровка и назначение?

Что такое ГРМ — расшифровка которого описана в данной статье, важно знать любому автолюбителю. Это необходимо для того, чтобы не было неприятных сюрпризов при выходе из строя какого-либо комплектующего газораспределительного механизма.

ГРМ расшифровывается как газораспределительный механизм. Его назначение подавать в цилиндры воздушно-топливную смесь (ВТС) с определенной периодичностью, а также выводить из камер цилиндров отработанные газы. Вместо ВТС может поступать просто воздух, это зависит от конструкции двигателя в автомобиле. Мотор будет выполнять свои функции, если вовремя будут открываться и закрываться клапана и правильно ходить поршни в цилиндрах.

Газораспределительные механизмы различаются типом привода, идущего от коленвала. Он может быть цепным и ременным.

Виды привода ГРМ

Отличаются ГРМ расположением распределительного вала в автомобиле:

1. Клапаны могут располагаться сверху в головке цилиндра, а распределительный вал внутри блоков цилиндров. Благодаря клапанам приводятся в движение коромысла и штанги-толкатели. Преимуществом этой системы является простая конструкция и соответственно высокая надежность. Недостаток – большая инерционность, что не дает набирать высокие обороты, что снижает мощность.
2. При нижнем расположении клапанов, они располагаются снизу тарелками вверх. Распредвал размещается снизу и от него непосредственно идет привод. Плюс этой системы — малый шум и простота изготовления. Минус — в сложной системе топливной системы, из-за этого падает мощность, так как происходит слабое насыщение камер качественной ВТС.
3. Разновидностью ГРМ являются двигатели, в которых распределительный вал находится в головке цилиндров вместе с клапанами. Существуют моторы, в которых клапаны находятся с двух сторон от распредвала и приводятся в действие коромыслами, нанизанными на одну ось. Коромысла раскачивают кулачки на распределительном валу. К недостаткам системы относится высокая шумность и сложность настроек клапанных зазоров, а также большая нагрузка в местах контактов.
4. Есть системы, где распредвал расположен над клапанами, тарелки которых находятся снизу. При такой конструкции распределительный вал двигает клапана с помощью толкателей цилиндрического типа. Недостаток системы в низкой эластичности двигателя и сложности настройки зазоров для клапанов. Эти системы, в свою очередь, делятся на два вида по количеству клапанов, приходящихся на один цилиндр: два и четыре.

   Устройство ГРМ двигателя внутреннего сгорания

Механизм с клапанным газораспределением является самым распространенным среди ГРМ, устанавливаемых на 4-х контактных ДВС поршневого типа. ГРМ играет важную роль в правильном функционировании силового агрегата в автомобиле. Благодаря ему синхронизируется работа поршней и клапанов, которые движутся в нужных фазах. Без этой синхронизации мотор работать не будет.

Для чего служит ремень ГРМ

Теперь разберемся, что такое ремень ГРМ, какой принцип действия. Его основное назначение — связывать между собой распредвал и коленчатый вал.

Назначение и принцип действия устройства

Привод ГРМ представляет собой резиновое изделие с зубчатой внутренней поверхностью. Изготовленный из прочной резины, он надевается на коленвал и на одну или несколько шестерен распредвала. Назначение зубьев — обеспечивать хорошее сцепление и исключать проскальзывание. Их количество строго определено, так как от того зависит синхронизация коленвала и распредвалов. Например, на двигателях ВАЗ-2111 и ВАЗ-2112 устанавливаются ремни распредвалов с 111 и 136 зубьями соответственно.

Ремень газораспределительного механизма

Провод распредвала является важной комплектующей автомобиля, поэтому следует разобраться, что такое ремешок ГРМ, и постоянно контролировать его состояние. Выполнять замену следует согласно регламента через 30-45 тысяч километров пробега или при повреждении его частей.

При несвоевременной замене ремень может оборваться, что приведет к (в лучшем случае), остановке машины, в худшем к поломке ДВС и его капремонту или замене. Причина этого в том, что при разрыве или соскоке ремня исчезает синхронизация валов, в результате поршни начинают ударять по клапанам.

Так как это чаще всего происходит на высоких оборотах, комплектующие быстро приходят в негодность.

Продлить срок службы двигателя позволяет правильная его эксплуатация. Не стоит запускать двигатель с помощью буксировки, именно в эти моменты большая вероятность обрыва и соскока ремня ГРМ, что приводит к поломке силового агрегата. Дешевле найти и устранить причину неполадки, или вызвать эвакуатор, чем делать капитальный ремонт силовому агрегату. Кроме синхронизации валов, ремень может выполнять функцию привода для насоса:

• охлаждающей жидкости;
• масла;
• топлива с высоким давлением и др.

От исправной работы ГРМ и ремня зависит правильное функционирование двигателя в автомобиле, поэтому следует следить за состоянием системы газораспределения: соблюдать регламентные проверки и вовремя выполнять замены комплектующих, которые пришли в негодность.

Расшифровка обозначений ремня ГРМ

Расшифровку обозначений ремня газораспределительного механизма по международным стандартам можно рассмотреть на примере ремня для силового агрегата ВАЗ-2111. На этих двигателях устанавливается ремень ISO-58111×19. Первые две цифры – 58 – содержат зашифрованную серию зубьев. В рассматриваемом случае шаг и профиль без желобка, полукруглой формы с высотой 3,5 мм.  Следующие цифры – 111 – означают количество зубьев. За знаком X идет цифра 19, обозначающая ширину ремня. Могут встретиться зубья в форме скругленной трапеции (эвольвентные). Они полностью могут заменяться описанными выше.

Многие производители зубчатых ремней указывают не обозначение по ISO, а номер, который соответствует собственному каталогу. Ниже приведена таблица с обозначениями и краткими характеристиками ремней разных производителей.

Зубчатый ремень фирмы Dayco

Производитель	Обозначения ремня
ДВС 8V	ДВС 16V
Contitech	CT 527	CT 996	Ремни марки поставляются во многие страны мира. Они могут устанавливаться как на отечественные, так и на импортные марки машин.
Bosch	ZP 1 987 949 095	ZP 1 987 049 559	Надежные, малошумные обеспечивают синхронную передачу в течение всего срока эксплуатации. Имеют широкое применение.
Gates	5521	5539	Компания находится на рынке уже более 100 лет, предлагает широкий спектр приводов как для зарубежных, так и для отечественных автомобилей.
Dayco	111 SP 190 EEU	136 SP 254 H	Ремни обладают высоким износостойкими качествами. Компания поставляет 40 лет ведущим фирмам продукцию для первичной комплектации, поэтому имеет безупречную репутацию.

Важны не только геометрические параметры, но также и эксплуатационные характеристики зубчатых ремней. Ремни должны быть:

• прочными на разрыв;
• надежными;
• соединение с основой должно выдерживать эксплуатацию в широком диапазоне температур;
• наработка должна выдерживать до полного износа;
• после наработки должно существовать допустимое удлинение.

Таким образом, следует использовать ремни проверенных производителей, имеющих высокое качество и долгий срок службы.

 «Принцип работы ГРМ»

В этом видео показано устройство газораспределительного механизма, подробно рассматривается принцип работы.

Классификация, устройство и принцип работы ГРМ двигателя

Газораспределительный механизм (ГРМ) представляет собой совокупность деталей и узлов, обеспечивающих открытие и закрытие впускных и выпускных клапанов двигателя в определенный момент времени. Основная задача ГРМ заключается в своевременной подаче топливовоздушной смеси или топлива (это зависит от типа мотора) в камеру сгорания и выпуск отработавших газов. Для реализации этой задачи слажено работает целый комплекс механизмов, часть из которых управляется при помощи электроники.

Устройство газораспределительного механизма

В современных моторах газораспределительный механизм располагается в головке блока цилиндров двигателя. В его состав входят следующие основные элементы:

1. Распределительный вал. Это сложная по конструкции деталь, которая изготавливается из прочной стали или чугуна с высокой точностью обработки. В зависимости от конструкции ГРМ распредвал может устанавливаться в головке блока цилиндров или в картере двигателя (такая компоновка сейчас не применяется). Это основная деталь, которая отвечает за последовательное открытие и закрытие клапанов.Распределительный вал

   На валу имеются опорные шейки и кулачки, которые и толкают стержень клапана или коромысло. Форма кулачка имеет строго определенную геометрию, поскольку от этого зависит длительность и степень открытия клапана. Также кулачки выполнены разнонаправленными, чтобы обеспечивать попеременную работу цилиндров.

2. Привод. Крутящий момент от коленчатого вала передается через привод на распределительный вал. Привод бывает разным в зависимости от конструктивного решения. Шестерня коленвала в два раза меньше шестерни распредвала. Таким образом, коленчатый вал вращается в два раза быстрее. В зависимости от типа привода в его состав входят:
   • цепь или ремень;
   • шестерни валов;
   • натяжитель (натяжной ролик);
   • успокоитель и башмак.
3. Впускные и выпускные клапаны. Они расположены в головке блока цилиндров и представляют собой стержни с плоской головкой на одном конце, которая называется тарелкой. Впускные и выпускные клапаны отличаются по конструкции. Впускной изготавливается цельной деталью. Также он имеет больший диаметр тарелки для обеспечения лучшего наполнения цилиндра свежим зарядом. Выпускной часто изготавливают из жаропрочной стали и с полым стержнем для лучшего охлаждения, так как в работе он подвергается более высоким температурам. Внутри полости находится натриевый наполнитель, который легко плавится и отводит часть тепла от тарелки к стержню.Впускные и выпускные клапаны с пружинами

   На тарелках клапанов сделаны специальные фаски, которые обеспечивают более плотное прилегание к отверстиям в головке блока цилиндров. Это место называется седлом. Кроме самих клапанов, в механизме предусмотрены дополнительные элементы, обеспечивающие его правильную работу:

   • Пружины. Возвращают клапаны в исходное положение после нажатия.
   • Маслосъемные колпачки. Представляют собой специальные уплотнители, которые не допускают попадания масла в камеру сгорания по стержню клапана.
   • Направляющая втулка. Устанавливается в корпус ГБЦ и обеспечивает точное движение клапана.
   • Сухари. С их помощью пружина крепится на стержне клапана.
4. Толкатели. Через толкатели передается усилие от кулачка распредвала на стержень. Изготавливаются из высокопрочной стали. Они бывают разных видов (механические (стаканы), роликовые, гидрокомпенсаторы). Тепловой зазор между механическими толкателями и кулачками распредвала регулируется вручную. Гидрокомпенсаторы или гидротолкатели автоматически поддерживают нужный тепловой зазор и не требуют регулировки.
5. Коромысло или рычаги. Простое коромысло представляет собой двуплечный рычаг, который совершает качательные движения. В различной компоновке коромысла могут работать по-разному.

   Коромысло

6. Системы изменения фаз газораспределения. Данные системы устанавливаются не на все двигатели. Более подробно про устройство и принцип работы CVVT можно прочитать в отдельной статье на нашем сайте.

Принцип работы

Работу газораспределительного механизма сложно рассматривать отдельно, в отрыве от рабочего цикла двигателя. Ведь его основная задача – это вовремя открыть и закрыть клапана на определенный промежуток времени. Соответственно на такте впуска открываются впускные, а на такте выпуска – выпускные. То есть фактически механизм должен реализовывать рассчитанные фазы газораспределения.

Технически это происходит следующим образом:

1. Коленчатый вал передает крутящий момент посредством привода на распределительный.
2. Кулачок на распределительном валу нажимает на толкатель или коромысло.
3. Клапан перемещается внутрь камеры сгорания, открывая доступ свежему заряду или отработавшим газам.
4. После того как кулачок проходит активную фазу воздействия, клапан возвращается на место под действием пружины.

Стоит также отметить, что за полный рабочий цикл распредвал совершает 2 оборота, попеременно открывая клапана в каждом цилиндре, в зависимости от порядка их работы. То есть, например, при схеме работы 1-3-4-2 в один и тот же момент времени в первом цилиндре будут открыты впускные клапаны, а в четвертом выпускные. Во втором и третьем клапаны будут закрыты.

Классификация или типы ГРМ

Двигатели могут иметь различную компоновку газораспределительного механизма. Рассмотрим следующую классификацию.

По расположению распределительного вала

Существуют два типа положения распредвала:

При нижнем расположении распредвал находится в блоке цилиндров рядом с коленчатым валом. Усилие от кулачков передается через толкатели на коромысла, при этом применяются специальные штанги. Они представляют собой длинные стержни и связывают толкатели внизу с коромыслами наверху. Нижнее расположение считается не самым удачным, но имеет и свои плюсы. В частности, более надежное соединение распредвала с коленвалом. Данный тип расположения на современных моторах не применяется.

Нижнее расположение распредвала и устройство ГРМ

При верхнем положении распредвал находится в головке блока цилиндров (ГБЦ) непосредственно над клапанами. При таком положении могут быть реализованы различные варианты воздействия на клапаны: через толкатели, коромысла или рычаги. Такая конструкция более простая, надежная и компактная. Верхнее положение распредвала получило более широкое распространение.

По количеству распределительных валов

На рядных двигателях могут быть установлены один или два распределительных вала. Моторы с одним распредвалом имеют аббревиатуру SOHC (Single Overhead Camshaft), а с двумя – DOHC (Double Overhead Camshaft). Один вал отвечает за открытие впускных, а другой за открытие выпускных клапанов. В двигателях c V-образной компоновкой используются четыре распредвала, по два на каждый ряд цилиндров.

По количеству клапанов

От количества клапанов на один цилиндр будет зависеть форма распредвала и количество кулачков на нем. Клапанов может быть два, три, четыре или пять.

Самый простой вариант с двумя клапанами: один работает на впуск, другой на выпуск. В трехклапаном двигателе два работают на впуск и один на выпуск. При четырех клапанах: два на впуск и два на выпуск. Пять клапанов: три на впуск и два на выпуск. Чем больше клапанов на впуске, тем больше объем поступающей топливовоздушной смеси в камеру сгорания. Повышается мощность и динамика двигателя. Сделать больше пяти не позволят размер камеры сгорания и форма распредвала. Наиболее часто встречается схема с четырьмя клапанами на цилиндр.

По типу привода

Различают три типа привода распределительного вала:

1. Шестеренчатый. Данный привод возможен только при нижнем положении распредвала в блоке цилиндров. Коленвал и распредвал имеют зубчатый привод через шестерни (звездочки). Главное преимущество такого привода – надежность. При верхнем положении распредвала в ГБЦ применяется цепной и ременный привод.
2. Цепной. Этот привод считается более надежным. Но использование цепи требует особых условий. Для гашения колебаний устанавливаются успокоители, а натяжение цепи регулируется натяжителями. В зависимости от количества валов могут применяться несколько цепей.

   Ресурса цепи хватает в среднем на 150-200 тысяч километров пробега.

   Главной проблемой цепного привода считается поломка натяжителей, успокоителей или разрыв самой цепи. При плохом натяжении цепь может перескакивать между зубьев в ходе работы, что приводит к нарушению фаз газораспределения.

   Ременный и цепной приводы ГРМ

   Автоматически регулировать натяжение цепи помогают гидронатяжители. Они представляют собой поршни, которые давят на так называемый башмак. Башмак прилегает непосредственно к цепи. Он представляет собой изогнутую дугой деталь со специальным покрытием.

   Внутри гидронатяжителя находится плунжер, пружина и рабочая полость для масла. Масло поступает в натяжитель и выталкивает цилиндр до нужного уровня. Клапан закрывает масляный канал, и поршень постоянно поддерживает нужное натяжение цепи. По похожему принципу работают гидрокомпенсаторы в ГРМ. Успокоитель цепи гасит остаточные колебания, которые не погасил башмак.

   Так достигается оптимальная и точная работа цепного привода.

   Самые большие неприятности может принести разрыв цепи.

   Распредвал прекращает вращение, а коленвал продолжает крутиться и двигать поршни. Днища поршней ударяются о тарелки клапанов, что приводит к их деформации. В самых тяжелых случаях может быть поврежден и блок цилиндров. Чтобы такого не произошло, иногда применяются двухрядные цепи. При обрыве одной другая продолжит работу. Водитель без последствий исправит ситуацию.

3. Ременный. Ременный привод не требует смазки, в отличие от цепного.

   Ресурс ремня также ограничен и в среднем он равен 60-80 тысячам километров пробега.

   Для лучшего сцепления и надежности используются зубчатые ремни. Такой привод более прост. Разрыв ремня при работающем двигателе приведет к тем же последствиям, что и при разрыве цепи. Главными преимуществами ременного привода является простота эксплуатации и замены, дешевизна и бесшумная работа.

От правильной работы всего газораспределительного механизма зависит работа двигателя, его динамика и мощность. Чем больше количество и объем цилиндров, тем сложнее будет устройство ГРМ. Каждому водителю важно понимать устройство механизма, чтобы вовремя заметить неисправность.

(3 5,00 из 5)
Загрузка…

Ремень ГРМ: описание,виды,замена,обрыв,фото,видео

Современный автомобиль – это сложнейший механизм, состоящий из множества конструктивных деталей и узлов. Среди них можно отметить систему охлаждения (СОД), коробку переключения передач (КПП) и т. д. Одной из важнейших деталей является ГРМ-ремень. Что это за механизм и как он устроен?

Что такое ГРМ ремень? Это — замкнутое резиновое кольцо конкретного диаметра, которое имеет специальные насечки с внутренней стороны. За счет того, что ремень ГРМ состоит из резины, он практически бесшумен и абсолютно не подвержен коррозии, однако есть и негативные стороны. Из-за постоянной силы трения о шкивы не редко случаются такие неприятные моменты, как обрыв ремня ГРМ, после чего автовладельцу придется потратиться и поменять ремень ГРМ.

Как выглядит и где находится ГРМ-ремень?

Что это за элемент, мы уже разобрали, теперь о том, в каком месте он располагается. На большинстве современных автомобилей ремень ГРМ находится в передней части подкапотного пространства, а именно между блоком цилиндра двигателя и радиатором. В зависимости от марки авто, данная деталь может быть скрыта или уже видна после открытия капота.

Но даже к «замаскированному» ремню добраться очень легко, так как его расположение тщательно продумывают автопроизводители. Максимум, что требуется сделать, так это снять пару пластиковых защит или декоративную крышку (последняя монтируется на большинстве элитных автомобилей). Внешне ремень ГРМ (фото данного механизма вы можете увидеть ниже) представляет собой резиновый зубчатый обод замкнутого типа. Сами зубья выполняются с внутренней стороны элемента.

Также отметим, что автопроизводители не выпускают универсальных ремней. Они подбираются к каждой машине отдельно.

Предназначение и виды ремней ГРМ

Работа ремня ГРМ заключается в передаче крутящего момента с коленвала двигателя на вентилятор, газораспределительный механизм, генератор и прочие узлы, точный состав которых зависит от модели автомобиля. Наиболее распространенными на данный момент являются зубчатые, клиновые и поликлиновые ремни. Зубчатый ремень ГРМ является наиболее сложным конструктивно, но и самым эффективным.

Обрыв ремня может стать серьезным бедствием для автомобильного двигателя, поскольку с его помощью приводится в движение газораспределительный механизм, и внезапная его остановка чревата поломкой клапанов и головки блока цилиндров. До ремней в ДВС использовались цепи. Их замена позволила несколько упростить и облегчить двигатель, а также улучшить его шумовые характеристики. Но ремень ГРМ нуждается в постоянном контроле состояния и натяжения.

Обрыв устройства

Обрыв ремня ГРМ – очень страшное явление для автомобиля. Как мы уже сказали ранее, последствия для двигателя в такой ситуации могут быть весьма серьезными. Если быть более конкретным, при обрыве ремня распределительный вал останавливается в одном положении. А коленвал продолжает крутиться далее. В итоге поршень начинает бить по открытым клапанам и попросту их гнет. В некоторых случаях ремонт не ограничивался заменой деформированных деталей – приходилось восстанавливать всю поршневую группу двигателя.

Особенности обрыва для 8- и 16-клапанных автомобилей

Необходимо отметить, что чем сложнее конструкция мотора, тем более серьезными будут для него последствия при обрыве ремня. Так, на обычных 8-клапанных ДВС можно отделаться простой заменой устройства. В то же время на 16-клапанном двигателе приходится полностью восстанавливать поврежденные клапана и поршни (то бишь производить их замену).

Но это не значит, что ездить на 16-клапанных авто очень опасно и что они непригодны для дальних путешествий. Если вы будете регулярно следить за его внешним состоянием, обрыв ремня вам точно не грозит. Также при осмотре зубчатого элемента рекомендуется обратить внимание на состояние сальников распределительного и коленчатого валов на предмет утечки, а также продиагностировать на исправность натяжные ролики.

Помните, что неисправность этих элементов значительно влияет на ресурс ремня.

Последствия обрыва ремня ГРМ

Основная задача ремня ГРМ – соединение распредвала и коленвала, позволяющее открывать и закрывать клапана синхронизировано с работой поршней. Ремень должен крутить распределительный вал со скоростью, ровно вдвое меньшей скорости прокручивания коленвала. Это важно для нормальной работы ДВС.

Если ремень газораспределения соскакивает или рвется, поршень гарантированно бьется в открытый клапан, сгибая его, что ведет к дорогостоящему ремонту мотора. Следует отметить, что двигатели с такими конструктивными особенностями устанавливаются на подавляющее большинство производимых сегодня автомобилей.

Когда менять ремень грм

Однозначно нельзя назвать пробег после которого рекомендуется заменить ремень ГРМ. В инструкции к автомобилю чаще всего указан примерный срок эксплуатации детали. Но также следует помнить, что влиять на износ ремня могут и другие факторы, сокращая время до его замены: Качество детали.

Если на автомобиле была произведена замена ремня ГРМ на неоригинальный, следует через каждые 10-15 тысяч километров следить за его степенью износа. Сложно предугадать, сколько именно прослужит деталь, особенно если речь идет об универсальном варианте, не созданном для конкретной модели машины; Интенсивность работы двигателя.

Если автомобиль эксплуатируется ежедневно десятками часов (например, такси), то следует уменьшить срок замены ремня ГРМ. Во время интенсивной работы он может нагреваться, от чего будет сильнее изнашиваться; Другие факторы.

При некачественном ремонте автомобиля, ремень ГРМ может соприкасаться с внешней стороны с другими элементами подкапотного пространства машины. Данную ситуацию необходимо как можно быстрее исправить, иначе ремень скоро выйдет из строя.

Когда менять ремень ГРМ прописано в инструкции к автомобилю, но если брать усредненные значения, то ресурс данной детали около 60-70 тысяч километров. Важно: Покупая машину «с рук» обязательно уточняйте у бывшего владельца, производил ли он замену ГРМ. При этом лучше в последствие самостоятельно осмотреть деталь или показать ее специалистам, чтобы определить ее примерный износ.

Не исключено, что перед продажей машины были «скручены» ее показатели пробега, и замена ГРМ потребуется раньше, чем указано в инструкции к машине.

Замена ремня грм

Выполнить замену ремня ГРМ своими руками может любой водитель, и данная процедура не сложнее, чем натяжка цепи на велосипеде. Предварительно потребуется ослабить натяжение ремня, а после замены его восстановить.

Важно при замене ремня ГРМ также уделить внимание состоянию следующих деталей: Натяжной ролик; Водяная помпа; Сальники на коленчатом и распределительном валах. Если одна из этих деталей выйдет из строя, ремень ГРМ может заклинить в процессе работы, что придет к его мгновенному обрыву и соответствующим последствиям.

Некоторые производители автомобилей рекомендуют производить замену ремня ГРМ одновременно с роликами, чтобы максимально обезопасить двигатель.

Что такое ГРМ

Среди различных узлов и элементов, из которых состоит конструкция современных авто, особого упоминания заслуживает газораспределительный механизм. Многие автолюбители, изучающие строение машины, желают выяснить какие бывают грм, что это, расшифровка аббревиатуры и как устранять самые распространенные неисправности этого узла.

Что такое ремень ГРМ

Ремень газораспределительного механизма представляется важнейшим элементом, необходимым для корректной работы машины. Он используется для обеспечения должной синхронизации движений коленчатого и распределительного вала. Выясняя, что такое ремень грм и каковы его основные особенности, необходимо отметить его незаменимость для подачи топлива к цилиндрам силового агрегата.

Помимо прочего, грм в автомобиле используется для правильной работы жидкостного насоса. Он отвечает за циркуляцию охлаждающей жидкости по всей системе. Это позволяет предотвратить перегрев двигателя даже при интенсивных нагрузках.

Ремень ГРМ

Изучая, как выглядит ремень ГРМ в машинах, следует отметить, что он представляет собой своеобразный ремень, который находится между блоком цилиндров и радиатором. При этом необходимо учитывать, что точное расположение данного узла напрямую зависит от конкретного производителя авто. В некоторых моделях он скрыт за различными защитными элементами, однако даже в этом случае к нему легко получить доступ, демонтировав крышку.

Если ознакомиться с фото, можно сделать вывод, что ремень ГРМ представляет собой замкнутую полоску из резины, оснащенную с внутренней стороны зубьями для лучшего сцепления с валами. При этом необходимо помнить, что подобные комплектующие предназначены для использования лишь в конкретной модели/серии авто и не являются универсальными.

Для чего необходим

Как было сказано ранее, ремень газораспределительного механизма необходим для корректной работы двигателя. Именно благодаря ему удается сделать работу коленвала и распредвала синхронной. Однако, нередко в конструкции автомобиля он служит и для выполнения других действий.

Так, данный узел может эксплуатироваться в качестве привода для насосного оборудования, предназначенного для:

• охлаждающей жидкости;
• моторного масла;
• бензина/дизеля, в зависимости от используемого типа топлива.

Узел ГРМ невероятно важен. Необходимо поддерживать его в работоспособном состоянии во избежание появления серьезных проблем, для устранения которых потребуются внушительные затраты.

Принцип действия

Выяснив, как переводится ГРМ в автомобиле, необходимо отметить, что он используется для согласования работы распредвала и коленвала с помощью специальных зубьев, которые обеспечивают отличный уровень сцепления с поверхностями данных деталей.

При этом число таких зубьев строго ограничено и зависит от используемой модели авто. Например, ВАЗ 2112 оснащен сразу 136 зубьями, в то время, как другие модели могут иметь значительно больше или меньше.

Цепной механизм ГРМ

Классификация газораспределительных механизмов

Выяснив, как расшифровывается ГРМ, необходимо более подробно ознакомиться с существующими разновидностями подобных механизмов. Они отличаются между собой своими характеристиками, сроком службы и другими параметрами. Это следует учитывать при эксплуатации.

Наибольшее распространение получили следующие разновидности привода ГРМ:

• ременной привод. Отличается низким уровнем шума при работе, что компенсируется низким уровнем прочности и возможным смещением фаз из-за недостаточного уровня натяжения;
• цепной механизм. Благодаря уникальной конструкции, вероятность сбивания фазы значительно снижается, что обусловлено поддержанием оптимальной степени натяжения. При этом уровень шума у данного типа привода значительно выше, в связи с чем далеко не все автопроизводители устанавливают этот элемент;
• шестереночный привод. Подобный вариант широко использовался в прошлом и отличается низкой стоимостью, высокой надежностью и практически неограниченным сроком службы. К числу недостатков подобного элемента можно отнести внушительные размеры узла.

Также стоит упомянуть, что существует также перечень разновидностей ГРМ, которые необходимо упомянуть. Прежде всего, это SOHC, предусматривающий наличие одного распредвала. Подобный элемент обладает низкой стоимостью и работает без серьезного шума.

Другим типом ГРМ является DOHC, который предусматривает наличие в конструкции второго распредвала, который монтируется неподалеку от первого. Отличается повышенной стоимостью, однако способен несколько уменьшить расход топлива за счет улучшенного заполнения цилиндров.

OHV отличается специфичным расположением распредвала — внизу, что позволяет упростить его конструкцию, а также сократить размеры агрегата. К недостаткам можно отнести небольшой крутящий момент, избыточную инерционность и малую мощность.

Причины поломок

Самыми распространенными поломками данного узла представляется обрыв или сбивание фазы. Это приводит к остановке работы двигателя, а также серьезным поломкам, требующим дорогостоящего ремонта. К числу наиболее вероятных причин поломок можно отнести чрезмерный износ, заклинивание помпы натяжителей или валов, а также недостаточный уровень натяжения.

Способы их устранения

Процедура устранения неисправностей значительно отличается и зависит от причины их появления. Чаще всего, ремень требуется натянуть до оптимального состояния, что можно сделать с помощью соответствующего механизма. Однако, при обрыве или других серьезных поломках, может потребоваться замена ГРМ.

Процедура довольно проста и предусматривает выполнение следующих действий:

1. Демонтировать переднее колесо для получения доступа к шкиву коленвала.
2. Снять ремень гидроусилителя руля, генератор, свечи и насосный механизм.
3. Извлечь шкив и правую опору ДВС.
4. Удалить изношенный ГРМ и установить на его место новый.

Далее, потребуется повторить все операции в обратно порядке, поочередно устанавливая на автомобиль демонтированные узлы. Благодаря простой конструкции, подобные манипуляции можно выполнить своими руками, значительно сэкономив на услугах специалистов.
