Момент затяжки ролика грм гранта 8 клапанная. Лада Гранта: ремонт, эксплуатация, тюнинг и обслуживание

Проверку состояния ремня привода ГРМ проводим на холодном двигателе (15–35 °C) через каждые 15 тыс. км пробега.

Шестигранником «на 5» отворачиваем четыре винта крепления передней верхней крышки привода ГРМ…

…и снимаем крышку.

Вывешиваем правое переднее колесо и включаем пятую передачу в коробке передач. Вращая колесо по часовой стрелке, проворачиваем коленчатый вал двигателя и осматриваем ремень привода ГРМ. При нормальном натяжении ремня…

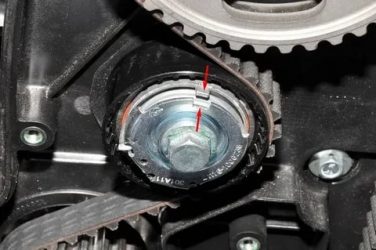

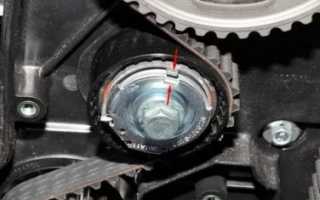

…вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 его внутренней втулки.

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При обнаружении дефектов на ремне или значительном несовпадении элементов контроля натяжения ремня (см. фото выше) ремень необходимо заменить. Также следует поменять ремень на новый при обнаружении на нем следов моторного масла (перед монтажом нового ремня причину попадания масла на ремень нужно устранить) или при замене насоса охлаждающей жидкости.

Выход из строя ремня привода ГРМ (обрыв и срезание зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительного валов и, как следствие, к дорогостоящему ремонту двигателя.

Замену ремня привода ГРМ в соответствии с регламентом технического обслуживания проводим через каждые 75 тыс. км пробега или в случае обнаружения на ремне дефектов. Снимаем правое переднее колесо и правый грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека»).

Демонтируем ремень привода генератора (см. «Проверка состояния и замена ремня привода генератора»).

Снимаем датчик положения коленчатого вала (см. «Снятие датчика положения коленчатого вала»).

Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя — установить поршень 1‑го цилиндра в положение ВМТ (верхней мертвой точки) такта сжатия. Для этого…

…головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора…

…до момента совмещения метки 1 на зубчатом шкиве распределительного вала с приливом 2 на задней крышке привода ГРМ.

Чтобы убедиться в правильном положении коленчатого вала…

…вынимаем резиновую заглушку смотрового окна в верхней части картера сцепления.

Риска 2 на маховике должна располагаться напротив прорези 1 шкалы на верхней крышке картера сцепления.

Перед отворачиванием болта крепления шкива привода генератора…

…просим помощника зафиксировать коленчатый вал от проворачивания, вставив через окно в картере сцепления отвертку между зубьями маховика.

Головкой «на 17» отворачиваем болт крепления шкива привода генератора…

…снимаем шкив…

…и шайбу.

Шестигранником «на 5» отворачиваем три винта крепления передней нижней крышки привода ГРМ…

…и снимаем крышку.

Накидным ключом «на 15» ослабляем затяжку болта крепления натяжного ролика.

При этом натяжной ролик повернется и натяжение ремня ослабнет. Снимаем ремень привода ГРМ со шкивов коленчатого и распределительного валов…

…и вынимаем ремень из моторного отсека.

После снятия ремня привода ГРМ нельзя проворачивать коленчатый и распределительный валы во избежание утыкания поршней в клапаны.

Маркировка зубчатого ремня привода ГРМ (ширина 17 мм, число зубьев 113).

Для снятия натяжного ролика ремня отворачиваем болт его крепления…

…и снимаем натяжной ролик.

Для оценки состояния подшипника натяжного ролика…

…вращаем пластмассовую обойму ролика, удерживая его за эксцентрик.

Ролик должен вращаться бесшумно, равномерно и без заеданий. В противном случае ролик необходимо заменить. Устанавливаем натяжной ролик на место, окончательно не затягивая болт его крепления. Для разных модификаций двигателя в головке блока цилиндров выполнены два резьбовых отверстия под болт крепления натяжного ролика.

Болт крепления ролика вворачиваем в верхнее отверстие головки блока цилиндров.

Устанавливаем ремень привода ГРМ в обратной последовательности. Перед установкой ремня убеждаемся в совмещении установочных меток коленчатого и распределительного валов. Надеваем ремень на зубчатый шкив коленчатого вала, затем…

…натягивая обе ветви ремня, надеваем заднюю ветвь на шкив насоса охлаждающей жидкости и заводим ее за натяжной ролик, а переднюю надеваем на шкив распределительного вала.

При необходимости доворачиваем шкив распределительного вала в сторону наименьшего хода до совпадения зубьев ремня с впадинами шкива. Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки. Для этого вставляем в пазы наружного диска ролика…

…стержни (∅4 мм, расстояние между стержнями — 18 мм) специального ключа (для наглядности показано на снятом ролике)…

…или наконечники щипцов для стопорных колец.

Натягиваем ремень, поворачивая натяжной ролик ремня против часовой стрелки…

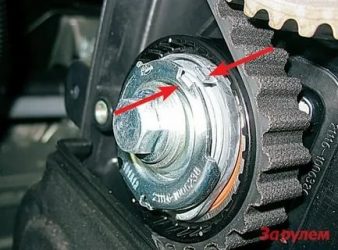

…до момента совпадения выреза наружного диска ролика с прямоугольным выступом его внутренней втулки и затягиваем болт крепления ролика требуемым моментом (см. «Приложения »).

Чрезмерное натяжение ремня снижает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика. Недостаточное натяжение ремня тоже приводит к его преждевременному выходу из строя и может вызвать нарушение фаз газораспределения.

Проворачиваем коленчатый вал на два оборота по часовой стрелке. Проверяем натяжение ремня и совпадение установочных меток коленчатого и распределительного валов.

При снятом шкиве привода генератора правильное положение коленчатого вала удобно контролировать…

…по совмещению метки 1 на зубчатом шкиве коленчатого вала с ребром 2 крышки масляного насоса.

При необходимости повторяем регулировку фаз газораспределения и натяжение ремня привода ГРМ.

Подробнее с устройством, техобслуживанием и ремонтом Lada Granta можно ознакомиться в нашей Википедии (

Вот и пробежала моя машинюшка 50 000 и я решил (раньше срока) заменить ремень, ролик и как потом выяснилось, что и помпа просилась на замену. Инструкций как это делается полно в и-нете поэтому остановлюсь на нюансах, что делал я:
1. Если будете покупать не оригинальный комплект (оригинальный стоит 3 500 примерно) а в разнобой, как покупал я, внимательно в магазине осмотрите ремень и ролик. (отдельное внимание ролику) т.к можете нарваться на брак, как я в частности.

Если присмотреться то видно, что отверстие элипсом и центр смещён. При установке данного ролика ремень у меня утащило к двигателю и он стал немного задевать о кожух.(Благо вовремя заметил, практически сразу же) А изначально я и значения этому не придал.

2. Желательно достать ролик из пакета в котором он лежит, пакет запаян(если разрешит продавец, по идее отказать не должен) обратить внимание на внутреннюю плоскость ролика (пятачок) которым он прижимается к головке. Эта поверхность должна быть идеально ровной. На моём третьем ролике фирмы trialli она оказалась чуть не ровной.(фото делать не стал т.к камера не уловит) (возьмите штанген циркуль с собой в магазин им можно проверить ровность поверхности.) и этот ролик так же мне утащил ремень к двигателю. Второй ролик фирмы pilenga вытащил мне ремень миллиметра на 2 вперёд за шкивы а так же на нём механизм автоматической регулировки натяжения не работал и ролик сразу зашумел, вернуть мне его или обменять на другой к сожалению не удалось т.к покупал его на экзисте а там запросили туеву хучу документов с сервиса всякие акты, сертификаты и.т.д. А менял то я сам какие документы. Пришлось оставить его себе и купить уже в обычном магазине — триалли который тоже оказался косячным, обменял на другой тоже этой фирмы уже получается 4й, он тоже подутащил ремень к двигателю но не так сильно, в пределах нормы (ремень остался на шкивах, за пределы как на предыдущих роликах его не вытащило. Решил оставить потому что надоело капец как. Правда он чутка тоже подшумливает на холодную.

3. ещё советую снять сзади аккуратно пыльник, вычистить то омно которое запихано туда с завода (какой то вазелин) и набить нормальной консистентной смазки для подшипников. Только без фанатизма, иначе излишки выдавит и разбросает внутри кожуха.

вот собственно, это я вскрывал ролик pilenga вычищал этот вазелин (это он сверху а внутри на шариках было сухо.Кстати на этом ролике стандартный натяжной ключ не подойдёт на ролике шире зацепы)

забивал смазку вот этой отвёрточкой из набора для мобильников.

В ролике trialli понравился подшипник, в нем металический сепаратор, у других пластиковый.

Вообщем какой итог: Внимательно осматривайте ролик и ремень перед покупкой, набивайте ролик перед установкой своей качественной смазкой т.к заводская никудышная. Пыльник снимается легко, используйте для его снятия тоненькую отвертку обратно садится так же хорошо как и был, так что не бойтесь снимать. Ну а я для себя решил, что при следующей замене буду брать только оригинальный комплект. Потому как с этими сторонними производителями все нервы истрепал а по деньгам практически то и получилось:).

Если кто то захочет всё таки ставить ролик и ремень стороннего производителя берите комплектом trialli он стоит примерно 1600 ролик и ремень комплект. В магазине уже потом я осматривал этот набор там ролик выглядел более качественно и ремень вроде не плохой.По сравнению, из всех роликов, что прошли через мои руки trialli по изготовлению и самому подшипнику самый если можно так выразиться качественный.

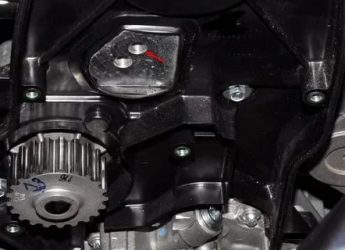

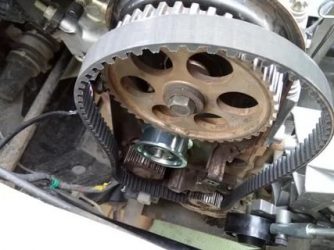

И ещё момент, на головке 2 отверстия под установку ролика наше верхнее я по началу закрутил в нижнее при первой замене и долго думал почему ремень не натянуть (ролик он проворачивался) :)) А не посмотрел что там их 2)) Всем удачи!

Автомобили самых различных марок требуют к себе особого внимания. Всем деталям авто необходимый уход и своевременная замена, а если этого не производить и не отправлять свой автомобиль на диагностику или не ухаживать за ним как следует, в этом случае он быстро износится.

Как известно, замена ремня ГРМ на Лада Гранта, точно также как и замена натяжных и обводных роликов – это отдельные виды специализированной деятельности по техобслуживанию авто, которые могут быть выполнены даже водителями, не имеющими никаких особых умений в данной сфере работ по обслуживанию «железного коня».

Ролики и ремень ГРМ — это взаимосвязанные между собою компоненты, а если один из них перестанет работать, то второй постигнет та же участь. Поломка деталей влечет за собой то, что основная деталь ГРМ не выдерживает нагрузок, лопается, в конечном итоге поршни начинают соприкасаться с клапанами авто. Как следствие необходимо будет производить достаточно дорогой и длительный ремонт .

Но, если же поломка застанет водителя в врасплох, а он вовремя не смог определить , то понадобиться менять двигатель.

Замена натяжного ролика важна, если у ролика произошла заминка, его заклинило или он полностью развалился, то ремень в любом случае лопнет, и клапаны с поршнями обязательно встретятся. В таком случае производить капитальный ремонт двигателя просто необходимо.

Чтобы замена ролика была произведена правильно, следует обзавестись следующими инструментами:

1. Комплектом ключей, домкратом;

2. Комплектом TORX (звездочка) и головок;

3. Специальными щипцами для разведения стопорных колец;

4. Особо предназначеными ключами;

5. Дополнительными элементами для регулировки натяжного ролика;

6. Оригинальными роликами.

Замена роликов ГРМ в Ладе Гранте состоит из нескольков этапов:

1. Для начало, нужно сделать подготовительные работа. Снять клемму, находящуюся на аккумуляторе. Затем снять правое переднее колесо.

После придется снять крышку ГРМ, которая располагается впереди и сверху.

Перевести поршень в первом цилиндре в верхнюю мертвую точку.

Замена ролика привода ГРМ с натяжным роликом

1. Снимаем переднюю крышку ремня привода ГРМ

При замене натяжного ролика без снятия зубчатого ремня есть риск перескакивания ремня через зубья шкива, что приведет к смещению фаз газораспределения. Поэтому, перед тем как ослабить натяжение ремня, совместите метку на шкиве распределительного вала с выступом задней крышки ремня (смотрим статью — «Ремень привода ГРМ — замена »). После установки ролика метка не должна сместиться.

2. Ослабляем затяжку гайки крепления натяжного ролика и полностью отворачиваем ее.

3. Снимаем ролик со шпильки, удерживая ремень в натянутом состоянии.

4. Устанавливаем на шпильку новый ролик и фиксируем его гайкой с шайбой, не допуская ослабления натяжения ремня.

6. Устанавливаем переднюю крышку ремня привода ГРМ.

Замена ролика привода ГРМ с автоматом натяжения

1. Подготавливаем автомобиль к выполнению работы.

После ослабления натяжения ремня привода ГРМ, есть риск перескакивания ремня через зубья шкива, что приведет к смещению фаз газораспределения. Поэтому перед тем, как ослабить натяжение ремня, повернув коленчатый вал, совместите метку на шкиве распределительного вала с выступом задней крышки ремня.

После установки ролика метки не должны сместиться.

3. Ключом на 15 мм, отвернув на пол-оборота болт крепления автоматического натяжителя, ослабляем натяжение ремня привода ГРМ.

4. Отворачиваем болт крепления натяжителя и снимаем его вместе с болтом

Установка

1. Устанавливаем автоматический натяжитель, не затягивая болт крепления.

3. Устанавливаем снятые детали в последовательности обратной снятию.

Замена ремня ГРМ на Ладе Гранте 8 клапанной своими руками

В узле ГРМ, которым обладают моторы 8 клапанов отечественной Лада Гранта, ремню привода отведена весомая роль – быть связывающим элементом между двумя основными валами: распределительным и коленчатым. Этот вид передачи вращения обладает несколько меньшим шумовым эффектом в сравнении с цепным вариантом привода, реализованным на устаревшей «классике». И все знают, что требуется замена ремня ГРМ.

Процесс обрыва данного «расходника» всегда сопровождается разрушением его целостности. Эта неисправность приводит к неизбежному столкновению клапанов с поршнями. В результате данного «взаимодействия» клапаны подвергаются изгибанию, сигнализируя владельцу о приходе неприятного события – необходимости ремонта мотора.

Самым действенным способом предотвратить негативные последствия, вызванные обрывом ремня, будет его своевременная замена ремня ГРМ на качественный аналог. При этом отметим, что замена ремня ГРМ вполне осуществима своими руками.

Моторы Лада Гранта, имеющие индекс «11183», в отличие от агрегатов-аналогов потребуют замены рассматриваемого элемента уже к 60 тыс. км преодоленного пути. Этот интервал является рекомендованным постулатом изготовителя автомобиля. Чтобы по максимуму обезопасить себя и своего «железного коня» следует прибегать к замене не позднее 40-50 тыс. км. Именно при данном пробеге появляются первичные признаки износа помпы (насос ОЖ) и роликов.

В числе часто распространенных причин, вызывающих явление обрыва ремня, присутствует не только износ полной структуры элемента (резины и кордов), но и заклинивание роликов или подшипника насоса контура охлаждения.

Инструменты

Если ремень пришел в негодность и дальнейшее движение Лада Гранта в версии 8 клапанов невозможно, то чтобы была проведена замена ремня ГРМ, да еще и своими руками, нам потребуется таковой набор инструментов и прочих приспособлений:

• ключи, имеющие размеры «10» и «17»;
• монтировка (лопатка);
• спец-ключ, позволяющий отрегулировать натяжной ролик.

Ниже приведенная инструкция отображает процесс на моторе 8 клапанов. Для 16-клапанной версии процесс практически идентичен приведенному.

Подготовительный этап

Перед тем, как своими руками будет проведена замена ремня ГРМ, обязательно следует снять клеммы с питающей АКБ. Также демонтируем ремень, которым активируется генератор. «Операция» потребует максимального обеспечения доступа к элементам навесного оборудования, входящих в узел ГРМ. Для этого снимаем колесо и защитный щиток. Устанавливаем поршень 1-го «котла» в общеизвестную позицию — ВМТ.

Шкив генератора: как выкрутить основной винт?

Отвинтить болт фиксации генераторного шкива возможно посредством применения обыденного ключа (указанного в перечне). Если проявляется затруднение в данном действии, применяем таковой метод:

• демонтируем заглушку, располагающуюся на смотровом окне картера сцепления трансмиссионного агрегата;
• обнаруживаем зубья маховика и с помощью крупной отвертки и монтировки (в перечне) заклиниваем их (это предотвращает возможность проворачивания моторного вала и позволяет открутить «надоевший» болт, применив повышенное усилие).

Демонтаж

Для реализации данной процедуры требуется ослабить гайку фиксации натягивающего ременную ветвь ролика в LADA Granta. Это вызовет ослабление всего ремня, в связи с чем, его можно извлекать из узла ГРМ. Не рекомендуется применять обычное срезание ремня без ослабления натяжного элемента. Данная манипуляция не позволит эффективно навесить новый расходный компонент на шкив и шестерню валов.

Алгоритм

1. Демонтируем шкив. Сам элемент на валу генератора LADA Granta в версии 8 клапанов, снимаем после извлечения из обозначенного окна фиксирующей лопатки. Шкив полностью извлекаем и откладываем.
2. Демонтируем нижнюю предохранительную крышку на элементах ГРМ. Она зафиксирована тремя болтами, которые подлежат безоговорочному (как правило, беспроблемному) откручиванию. Таковой конструкцией (щитком) наделены некоторые версии моторов, например, «11186».
3. Снимаем ремень. Этот завершающий процесс в демонтажной «эпопее» предполагает следующие манипуляции:

• первоначальное снятие с шестерни, зафиксированной к распределительному валу;
• последующий демонтаж со шкива, обладателем которого является коленчатый вал.

Именно последнее (из обозначенных приемов) действие подразумевает логическую возможность последующего снятия натяжного устройства – это ролик ГРМ в авто LADA Granta. Сам ролик ГРМ подлежит безальтернативной замене вне зависимости от величины люфта, шумности и прочих критериев.

Коврик в багажник Лада Гранта седан

Лада Веста или Гранта Лифтбек что выбрать

Калина 2 универсал или Гранта Лифтбек что лучше

Важность правильности монтажа и регулировки натяжения

Устанавливаем ремень, применив правильный и общеизвестный алгоритм поочередности его навески на шкивы. До момента необходимости монтажа предохранительного щита на Лада Гранта производим процедуру правильной регулировки степени натяжения ремня.

Именно корректность регулировки уровня натяжения является существенным залогом обеспечения длительного ресурса ремня (вплоть до истечения рекомендуемого интервала замены – 50 тыс. км).

О прочих причинах порывов ремня

В виде всевозможных причин, приводящих к неожиданному обрыву ремня, можно выделить несоответствующее качество применяемого материала при производстве, как самого ремня, так и прочих элементов узла ГРМ.

Этот факт заставляет многочисленную армию обладателей практичных Лада Гранта склоняться к приобретению комплектующих и расходных элементов только оригинального производства или аналогов, выпускаемых именитыми брендами. В числе таких альтернативных вариантов присутствует продукция, производимая популярным в среде «Грантаводов» изготовителем – «Gates».

Ремень, где ролик ГРМ от указанного производителя снискал завидную популярность среди покупателей, тем более что его ресурс может приблизиться к критическому значению периодического пробега в 60 тыс. км, чего допускать настоятельно не рекомендуется.

Вывод

Не пренебрегайте рекомендованным интервалом по замене указанных здесь элементов газораспределительного узла, величина которого приравнивается к пробегу в 50 тыс. км. Замена ремня ГРМ должна осуществляться своевременно. Применяйте только качественные «расходники» от именитых изготовителей, и что важно, приобретенные у проверенных торговых субъектов. Эти несложные меры позволят избежать такой затратной и ненужной процедуры, как ремонт мотора Лада Гранта.

Замена ремня ГРМ Лада гранта 1.6, 8 и 16 клапанная, своими руками, инструкция

Начиная с модели ВАЗ-2108, Волжский автомобильный завод перешел на использование ременного привода газораспределительного механизма, и продолжает его использовать и на современных моделях, включая Лада Гранта.

Такой тип привода обладает рядом преимуществ перед цепным, среди которых:

• отсутствие надобности в смазке, из-за чего имеется возможность в выносе привода ГРМ на внешнюю сторону мотора;
• бесшумность работы и более простой процесс замены.

Но и ходит ремень значительно меньше, чем цепь. Поэтому основой для длительной и беспроблемной работы силовой установки является своевременная проверка состояния ремня и его замена.

Периодичность замены

В техдокументации производителя указывается, что на Лада Гранта ремень ГРМ подлежит обязательной замене каждые 60 тыс. км пробега.

Но здесь стоит отметить, что это граничное значение и лучше провести замену до достижения такого пробега, ориентировочно – на 50 тыс. км, но бывают случаи, когда привод требует замены на 40, а то и 30 тыс. км, все зависит от качества ремня и его рабочих условий.

В любом случае лучше периодически проверять состояние привода (рекомендуется каждые 15 тыс. км) и при обнаружении следов износа, сразу же его заменять.

Если этого не сделать, то возможен его обрыв, что чревато серьезными последствиями – поршни двигателя столкнуться с открытыми клапанами, приведя к их повреждению и последующему дорогостоящему ремонту.

Конструктивные особенности привода разных двигателей

Чтобы понять, как выполняются обслуживающие работы с приводом ГРМ, рассмотрим сначала его конструкцию.

Итак, привод газораспределительного механизма осуществляется от коленчатого вала. При этом фазы газораспределения в цилиндрах двигателя имеют 4 цикла и выполняются они за два полных оборота коленчатого вала.

Но 2 из этих циклов происходят при закрытых клапанах, поэтому распределительный вал должен за все 4 цикла обеспечить только разовое закрытие и открытие клапанов.

Поэтому за два оборота коленчатого вала осуществляется только один оборот распредвала. Причем достигается это достаточно просто – за счет разного диаметра приводных зубчатых шкивов.

Ремень имеет зубчатую рабочую поверхность, что исключает его проскальзывание на шкивах. Помимо передачи усилия от коленчатого вала ремень выполняет еще одну функцию – приводит в движение помпу системы охлаждения.

При этом привод должен постоянно быть натянутым, чтобы исключить перескакивание зубьев на шкивах, поэтому в его конструкцию включен натяжной ролик.

Это и вся конструкцию привода, то есть включает в себя всего лишь два зубчатых шкива (коленчатого и распределительного валов), шестеренку помпы, натяжной ролик и сам ремень.

Все это располагается сбоку двигателя, а не внутри. Но чтобы исключить попадание грязи и технических жидкостей, которые могут нанести вред ремню, все элементы прикрыты защитными щитками.

Но это описана конструкция газораспределительного механизма на 8 клапанов, для привода которого используется только один распределительный вал.

Но некоторые модели Лада Гранта укомплектовываются двигателями с 16-клапанным распределительным механизмом и двумя распредвалами. Но из-за этого конструкция привода не сильно изменяется.

В отличие от 8-клапанного, имеется не один, а распределительных вала и соответственно – два зубчатых шкива, а также в конструкцию добавлен еще один ролик – обводной, он же опорный. На этом все отличия и закончились.

Проверка состояния и натяжки

Как уже отмечено, что бы обрыв ремня не привел к серьезным проблемам, периодически необходимо проверять его состояние и натяжку.

Проверка состояния ремня выполняется достаточно просто и можно ее сделать самому.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Lada XRay 2019 подешевела и стала просторнее

Для этого необходимо открутить и снять защитные крышки привода, выдомкратить переднее правое колесо, включить повышенную передачу и покрутить колесо.

Включенная передача обеспечит через КПП вращение коленчатого вала и привода ГРМ.

При вращении необходимо внимательно осмотреть ремень. Если на нем замечены какие-либо дефекты или следы износа – вырванные зубья, отслоение резины от нитей, трещины, значительные потертости, то ремень необходимо менять независимо от пробега.

Дополнительно во время проверки состояния привода следует оценить и его натяжку.

Хоть на Гранта и применяется ролик с автоматической натяжкой, но уповать на то, что он работает нормально нельзя и лучше все же проверить натяжку, тем более выполняется она очень просто.

Ремень необходимо взять двумя пальцами посредине участка, противоположного натяжному ролику, то есть на пролете между шкивами валов и повернуть его по часовой стрелке.

При этом если даже при значительном усилии его невозможно скрутить на угол больше 90 град, то ремень натянут нормально. Если же он скручивается на больший угол, то необходимо отрегулировать его натяжку.

Что понадобиться для замены ремня

Далее рассмотрим, как производится замена привода ГРМ на автомобиле Лада Гранта. Полную последовательность работ будет описана для 8-клапанного мотора. Для 16-клапанного же двигателя укажем лишь нюансы.

Итак, для выполнения работ потребуется такой инструмент, приспособления:

1. Набор рожковых и накидных ключей самых распространенных размеров;
2. Набор шестигранников;
3. Мощная отвертка или монтажная лопатка, монтировка;
4. Специальный ключ для натяжки натяжного ролика или хотя бы круглогубцы для снятия стопорных колец;
5. Маркер;
6. Ветоши.

Естественно, понадобиться новый ремень соответствующего размера, а также новый натяжной ролик, поскольку он подлежит замене вместе с ремнем. Подготовив все это можно приступать к разборке.

Разборка

Последовательность работ такова:

1. Автомобиль устанавливаем на ровную площадку, или же в гараже. С АКБ снимается минусовая клемма;
2. Правое переднее колесо выдомкрачиваем и снимаем с авто. С датчика положения коленчатого вала отсоединяем проводка. Если имеются защитные накладки на подкрылке, мешающие доступу к шкиву коленного вала, их тоже демонтируем. В общем, снимаем все, что может помешать доступу;
3. Шестигранником на 5 откручиваем болты крепления верхней защитной крышки привода ГРМ и снимаем ее. Ослабляем крепление и натяжку генератора, смещаем его в сторону двигателя и снимаем приводной ремень;
4. Чтобы было лучше видно метки на шкиве распределительного вала, наносим на нее дополнительно отметину маркером;
5. За болт крепления приводного шкива генератора вращаем коленчатый вал до тех пор, пока не совместиться метка на зубчатом шкиве распредвала с меткой, нанесенной на выступе ГБЦ. После этого снимаем резиновую заглушку смотрового лючка, расположенного на картере маховика. На специальном выступе и самом маховике тоже имеются метки. И если после совмещения отметок на шкиве распредвала через лючок заметно, что они совпали и на маховике, то можно продолжать дальнейшую работу, поскольку это указывает на то, что была выполнена установка поршня 1-го цилиндра в ВМТ. Но если метки на маховике не совпали, необходимо провернуть коленчатый вал еще на 2 оборота, главное, чтобы все установочные метки были совмещены;
6. Откручиваем болт крепления шкива привода генератора. При этом важно не допустить даже малейшего проворачивания коленчатого вала и смещения меток. Чтобы отвернуть болт, можно воспользоваться монтировкой или мощной отверткой. Ее загоняем в смотровой лючок между зубьями маховика и упираемся в картер, тем самым блокировав коленчатый вал. Можно поступить и по-другому: попросить помощника включить на КПП 4 или 5 скорость, а также выдать тормозную педаль, тем самым при помощи трансмиссии исключить проворот коленчатого вала во время откручивания болта;
7. После полного откручивания болта аккуратно снимаем шкив привода генератора и шайбу, установленную под ним;
8. Шестигранником откручиваем болты крепления нижней защитной крышки. Обеспечив полный доступ к ремню;
9. Ключом послабляем болт крепления натяжного ролика, после чего он послабит натяжение ремня. Перед его снятием еще раз проверяем совпадение всех установочных меток;
10. Ремень аккуратно снимаем сначала с натяжного ролика, а затем уже с зубьев распредвала, помпы и коленчатого вала. После этого полностью откручиваем крепление натяжного ролика и снимаем его. На этом разборка завершена.

Особенности разборки 16-клапанного мотора

Что касается 16-клапанного мотора, то последовательно разборки полностью идентична описанной, за исключением одного момента – установки меток. Поскольку у этого двигателя используется два распредвала, то метки необходимо совмещать на обоих, при этом не стоит забывать и об отметках на маховике.

Также во время разборки придется помимо натяжного ролика демонтировать и обводной, поскольку он тоже подлежи замене.

После снятия ремня следует также проверить люфт подшипников на помпе. Если он значителен, то лучше сразу заменить ее. В противном случае возможен скорый ее выход из строя после замены ремня и надобность в повторной разборке привода, поскольку помпа меняется только после демонтажа привода.

Отметим, что после снятия ремня важно следить за тем, чтобы случайно не провернуть один из валов во время установки нового.

Сборка, проверка

Сборка привода выполняется в обратной последовательности, но с соблюдением определенных нюансов. Вначале ставим на место натяжной ролик и наживляем болт его крепления, но не затягиваем.

В 16-клапанном двигателе перед надеванием ремня ставим на место оба ролика, но в отличие от натяжного обводной можно сразу затягивать.

Ремень надевается снизу-вверх. То есть, сначала зубья ремня устанавливаются на зубчатый шкив коленчатого вала, затем он накидывается на помпу, после заводится за ролики, и только потом надевается на шкив распредвала.

После установки ремня выполняется его натяжка. Для этого специальный ключ или круглогубцы устанавливаются в специальные отверстия во внешней обойме натяжного ролика, после чего она проворачивается по часовой стрелке до совмещения выреза на этой обойме с прямоугольной выборкой на внутренней втулке.

Удерживая в таком положении ролик, затягивается болт его крепления.

Закончив с затяжкой, устанавливаем на место нижнюю защитную крышку, шайбу и шкив привода генератора. После этого проверяем правильность выполнения работ.

Чтобы это сделать вначале проверяем совпадение всех меток, затем проворачиваем коленчатый вал на несколько оборотов, после чего снова совмещаем все метки. Если они сходятся – работа по замене выполнена правильно и можно проводить сборку дальше. Здесь отметим, что допускается небольшое отклонение на каких-либо метках, но не более чем на пару миллиметров.

При проверке совпадения меток на 16-клапанном моторе этому действию нужно уделить больше внимания, поскольку распредвалов – два, и несовпадение отметин на каком-либо из них может привести к значительным перебоям в работе мотора.

И только после такой проверки все собирается дальше – устанавливается привод генератора, верхняя защитная крышка, проводка датчика положения коленчатого вала.

Взаимозаменяемость деталей

При выполнении замены важно использовать составные части, предназначенные только для установки на двигатели Лада Гранта.

Но стоит упомянуть, что эти же силовые установки используются еще и на других моделях ВАЗ, к примеру, на Приора. При этом, если ремень у них одинаков, то натяжные ролики у моторов Гранта и Приора отличаются, и они не являются взаимозаменяемыми.

На Гранта этот элемент больше по диаметру, но пластиковая рабочая поверхность — уже, чем на Приора.

Установить ролик от Приора, конечно, можно, немного подточив края пластика, а также подложив шайбу под него, поскольку толщина металлической части Грантовского элемента больше.

Но из-за разницы в диаметре, придется его больше натягивать, значительно уменьшая диапазон автоматической регулировки.

Поэтому если и планируется замена привода, то необходимо заранее найти оригинальные запчасти, продавцам же, которые уверяют, что подойдет элемент привода от другой модели, — лучше не верить.

Напоследок отметим, что весь процесс замены приводного ремня ГРМ на Лада Гранта не так уж и сложен и выполнить эту операцию может даже начинающий автомобилист.

Главное позаботиться о наличии всего необходимого и выполнять работы неспешно и внимательно.

Замена ремня ГРМ на 8-ми клапанной Лада Гранта: двигатели 11183 и 11186

Все последние модели автомобилей с передним приводом, которые производит автозавод, находящийся в г. Тольятти, имеют зубчатый ремень в механизме газораспределения. Лада Гранта в полной мере относится к этим моделям.

Машину комплектуют несколькими модификациями двигателей, которые могут иметь 8 или 16 клапанов в головке блока цилиндров. Многие владельцы обслуживают и ремонтируют эту модель самостоятельно, поэтому им будет полезно узнать о том, как меняют ремень ГРМ на Ладе Гранта с 8 клапанами.

О двигателях

Моторы Лада Гранта имеющие 8 клапанов в головке блока цилиндров имеют индекс 11183 и 11186. Первый из них начали выпускать в 2004 году, второй позже, а именно в 2011 году. Мощность «83» агрегата составляет 82 лошадки, при 87 л.с для «86» модификации. Мотор 11186 представляет собой усовершенствованный движок «83» модели. В нём используют облегчённую шатунно-поршневую группу. Удалось достичь снижение массы поршневой группы почти на 30%. Головка блока цилиндров подвергается специфической термообработке, что повышает её прочность и износостойкость.

А также получила некоторые изменения система охлаждения силового агрегата. Юбки облегчённых поршней покрывают графитовой смазкой, это позволяет избежать появления задиров на цилиндрах непрогретого мотора. Степень сжатия «86» мотора стала 10,5 против 9,6 у «83» модификации. Прокладка ГБЦ нового мотора теперь тоньше, она равна 0,43 мм против 1,2 на старой модели. Диаметр впускных клапанов увеличили, что улучшило наполняемость цилиндров топливовоздушной смесью.

Загибает ли клапана

Такая проблема, к сожалению, присутствует для Лада Гранта. Она появилась с момента начала производства первых автомобилей с приводом на передние колёса ВАЗ 2108. В дальнейшем был увеличен рабочий объём силового агрегата этой модели, он стал равным 1,5 литра. Индекс двигателя стал 21083, в котором поршня имеют выемку в головке. Это позволило исключить встречу поршней с клапанами при обрыве зубчатого ремня в приводе ГРМ или неправильной его установке. За основу движка для Гранты был взят именно этот силовой агрегат, поэтому загибов клапанов не происходило.

Модернизация этого мотора до модели 11186 предусматривает установку облегчённых деталей шатунно-поршневой группы. Поршня стали короче по высоте, что не позволяет сделать углубления в головке для исключения встречи с клапаном. Поэтому обрыв зубчатого ремня всегда сопровождается повреждением клапанов на 8 клапанной Гранте, иногда шатунов, поршней. Эта проблема сопровождает все последующие модификации моторов для Лада Гранта.

Процедура замены

Многие владельцы этого автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют её своими руками. Ничего сверхсложного в этой процедуре нет, нет надобности приобретать специальное оборудование или приспособления. Заменить зубчатый ремень можно в гараже самостоятельно. Потребуется приготовить набор гаечных ключей, монтажная лопатка, домкрат, подставку под кузов, противооткатные колодки, перчатки, ветошь. В качестве ключа для регулировки натяжного ролика подходят круглогубцы с загнутыми концами.

Замена ремня ГРМ на Лада Гранте выполняется в примерно такой последовательности:

1. Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные колодки.
2. Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
3. Работе будет мешать ремень привода генераторной установки, поэтому его снимают.
4. Теперь «5» номером шестигранника выворачивают четыре винта, которые крепят передний защитный кожух привода газораспределительного механизма.
5. Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Нельзя допускать попадания металлических опилок на датчик, они могут в дальнейшем исказить его показания.
6. Далее необходимо установит поршень первого цилиндра в положение верхней мёртвой точки.
7. Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого срывают колёсные болты правого переднего колеса, приподнимают кузов автомобильным домкратом.
8. Под кузов устанавливают подставку, колесо снимают, защитный щиток на брызговике.
9. Чтобы снять шкив коленчатого вала нужен помощник. Попросите его включить пятую передачу и сильно надавить педаль тормоза. Некоторые специалисты вставляют мощную отвёртку в люк на кожухе коробки передач между зубьев маховика.
10. Приложив некоторое усилие к головке «17» отворачивают болт, снимают шкив с коленвала.
11. Снова потребуется пятый номер шестигранника, которым нужно вывернуть три винта нижнего защитного кожуха механизма ГРМ, после этого можно снять защиту.
12. Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого подходит накидной ключ на «15». После этого ролик провернётся, ослабит натяжение приводного ремня, который легко снимается с зубчатых шестерён и достаётся из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя, чтобы не произошла встреча поршней с клапанами.

Обычно замена ремня производится совместно с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Под роликом имеется регулировочная шайба, которую устанавливают обратно при сборке. При снятии помпы сливают некоторое количество антифриза в заранее подготовленную ёмкость. Установку нового ремня газораспределительного механизма проводят в обратном порядке. Обращаем внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и, защитном кожухе ГРМ.

Установка меток

Это важная процедура при замене ремня газораспределительного механизма, поэтому отнестись к ней необходимо со всей серьёзностью. На этом моторе имеется четыре установочные метки в приводе ГРМ. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя находится на металлическом защитном кожухе. Ещё две метки находятся на маховике и кожухе коробки передач. Их хорошо будет видно при снятой резиновой заглушке. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мёртвой точке.

Проворачивают коленчатый вал ключом на «19» по часовой стрелке до того, как совпадут все метки механизма. Метка шкива распредвала в виде конусного углубления или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе. Метка на шкиве коленвала будет смотреть строго вертикально и совпадать с меткой на блоке цилиндров.

Натяжение

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно ещё раз проверяют положение установочных меток, если с ними всё в порядке, можно произвести натяжение привода. Для этого необходимо провернуть против часовой стрелки натяжной ролик до совпадения на нём меток. Одна метка в виде выреза имеется на наружной обойме, вторая на внутренней в виде выступа. Провернуть натяжной ролик можно специальным ключом, круглогубцами.

Некоторые мастера вставляют в отверстия на подвижной части ролика подходящие по диаметру свёрла. Между ними отвёртку в качестве рычага и проворачивают обойму до совпадения меток. После этого можно затянуть винт крепления натяжного ролика. После того как все работы произведены, необходимо вручную провернуть на несколько оборотов коленвал, убеждаясь в том, что метки не сдвинулись. После этого можно установить защитную крышку.

Через сколько произвести замену

Заводская инструкция по эксплуатации автомобиля рекомендует проводить замену зубчатого ремня при пробеге 75 тыс. км. Эта норма выполняется владельцами далеко не всегда, этому есть веские причины. Сколько ходит привод до замены зависит от многих факторов. Это качество используемых деталей, условий эксплуатации транспортного средства, технического состояния двигателя. При проведении каждого ТО следует проверять натяжения и состояние привода ГРМ. При появлении трещин, отслоений, других повреждений ремень меняют.

При большом пробеге машины происходит естественный износ шкивов коленчатого и распределительного вала, это значительно сокращает срок службы всего привода ГРМ. А также привод боится попадания моторного масла в зону работы ремня. Оно размягчает его структуру, зубья легко срезаются. Если автомобиль длительное время стоял без движения, также лучше заменить привод из-за его старения. Большинство владельцев, специалисты рекомендуют менять ремень при пробеге 50 тыс. км.

Какой комплект приобрести

Кроме зубчатого ремня приобретают натяжной ролик, насос охлаждающей жидкости. Основным поставщиком резинотехнических изделий является завод РТИ в г. Балаково. Хорошо зарекомендовали себя изделия от компаний GATES, BOSCH, DAYCO, CONTITECH. Если будет заменена помпа в системе охлаждения двигателя, понадобиться антифриз на доливку.

Меняем ремень ГРМ Lada Granta (8 клапанов) сами: пошаговая инструкция с фото

Владельцы отечественных автомобилей чаще всего предпочитают проводить ремонт своими руками. Это связано с тем, что комплектующие на них продаются практически в любом магазине автозапчастей и стоят недорого. Кроме того, устройство Лада Гранта напоминает более ранние модели, выпущенные с конвейера АвтоВАЗа. Замена практически любой комплектующей на этом автомобиле не вызовет у вас никаких неудобств.

Замена ремня ГРМ через установленный срок на двигателях 16 и 8 кл Лады Гранта несложный процесс и выполнить его своими руками может даже начинающий автолюбитель. Главное, внимательно придерживаться всех пунктов инструкции и ничего не пропустить.

Необходимые инструменты

• ключи на 10 и 17;
• лопаточка монтажная;
• ключ для натяжки ролика;
• домкрат;
• комплект TORX (звездочки) и головки;
• щипцы.Приспособление для натяжки роликов

Этапы работы

1. Сначала снимаем минусовую клемму аккумуляторной батареи.
2. Снимаем ременной привод генератора.
3. Автомобиль фиксируем с помощью упоров, какие лучше для этого подойдут, определите сами.
4. Когда поднимем автомобиль с помощью домкрата, демонтируем правое переднее колесо.
5. Снимаем крышку газораспередилительного механизма.
6. Поршень 1-го цилиндра должен быть выставлен в верхней точки.
7. Ослабляем натяжение ремня с помощью ролика натяжки или болта.
8. Ослабляем гайку ролика натяжки.Ролики натяжки
9. Откручиваем болт закрепляющий шкив генератора. Если возникли трудности, то нужно открыть заглушку в картере. С помощью монтажной лопаточки необходимо зафиксировать зубья маховика, это удержит коленчатый вал от произвольного проворачивания.
10. Убираем шкив привода генератора.
11. Снимаем нижнюю крышку, предварительно открутив три болта.
12. Убираем ременной привод ГРМ со шкива распределительного и коленчатого вала.
13. В случае необходимости снимаем натяжной ролик ремня ГРМ.
14. Внимательно осматриваем его, если находим, что его состояние неудовлетворительно, меняем.
15. Также осматриваем и в случае необходимости проводим замену ремня.
16. Сборка всех остальных узлов проходит в обратном порядке.

Следующий немаловажный этап — это правильная натяжка ременного привода ГРМ Лады Гранта с агрегатами 16 кл и 8 кл.

1. Первым делом необходимо прогреть двигатель, температура охлаждающей жидкости должна равняться 20-25° — это определенная норма. Конкретно такая температура должна быть, чтобы метки ролика совпали. Если прогреть больше до 80-90°, то произойдет смещение метки на 5-6 миллиметров. Важно! Используйте ролики, которые рекомендованы для автомобиля Лада Гранта 8 или 16 кл, в ином случае результаты могут быть иными даже обрыв ремня.
2. Далее необходимо совместить метки шкива распределительного вала и метки, находящиеся на задней крышке.
3. Проводим фиксацию шкивов устройством, которое описывалась ранее.Фиксация шкивов
4. Проводим совмещение меток шкива коленчатого вала и на крышке масляного насоса.
5. Проворачиваем ключом коленчатый вал по наикратчайшему угловому направлению.
6. Закручиваем болт, закрепляющий автонатяжитель.
7. Одеваем ременной привод на опорный ролик, шкивы и автонатяжитель.
8. Устанавливаем специальный ключ для натяжения ремня в пазы опорной пластины автонатяжителя.Ключ для натяжения ремня
9. Поворачиваем его против часовой стрелки, до совпадения первой и второй метки.
10. Затягиваем болт закрепляющий натяжитель. Момент затяжки должен быть равен приблизительно 2,4/3,5 кгс. м.
11. Убираем фиксацию коленчатого вала и проворачиваем его на пару оборотов.
12. В случае если первая и вторая метки не совпадут, то придется выполнять повторную натяжку.

Внимание! Ролик натяжки не должен двигаться или же отклоняться, насколько бы то ни было в ту или иную сторону, это будет доказательством того, что он находится в исправном состоянии и правильно работает. А значит, его обрыв исключен.

Ремень ГРМ вы меняете

Опрос

• Самостоятельно
• Помогает знакомый
• Только на СТО

Подготовительные операции, все двигатели

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо! Подробнее о двигателе 21116 в этом материале.

Перед проведением любых работ отключите клемму АКБ (ключ на 10), а также датчик ДПКВ. Но прежде надо снять защитную крышку.

Откручиваем 4 болтика, снимаем защиту

Для снятия защиты нужно:

• 11186/21116 – используя «внутренний шестигранник на 5», откручивают 4 болта на верхней детали, которую затем снимают. И так же демонтируют нижнюю деталь;
• 11183 – гаечным ключом «на 10» откручивают 3 болта крепления.

Справиться с тем, что сказано выше, будет несложно.

Отключаем разъём, выкручиваем один винт

Датчик положения коленвала (ДПКВ) отключают от разъёма (см. фото). Затем крепёжный винт выкручивают ключом «на 10». Сам датчик нужно демонтировать.

Установка всех валов по меткам

Сначала проверьте, что включена нейтральная передача. На корпусе картера ближе к узлу сцепления есть резиновая крышка. Её нужно снять.

Смотровое окно и резиновая заглушка

Смысл в том, чтобы добиться совмещения рисок на маховике и в прорези шкалы. Когда это будет выполнено, маховик фиксируют отвёрткой.

Маховик зафиксирован

Конечно, подобную операцию проще выполнять вдвоём. Знайте, что нужному положению вала соответствует совмещение меток A-B и C-D (см. рис.).

Привод ГРМ в 8-клапанных моторах

Сам коленвал нужно вращать вправо, используя ключ «на 17» или «на 19» (мотор 11183). Смысл сказанного иллюстрируется на фото.

Крутить нужно шкив привода генератора

Ремень генератора надо снять

Генераторный ремень закрывает доступ к деталям привода ГРМ. Придётся ослабить крепление и снять этот ремень.

Подробнее об этом:

• Меняем ремень генератора на Лада Гранта с кондиционером;
• Меняем ремень генератора без натяжителя на Лада Гранта.

Крепление генератора, болты на 13

Ключом «на 13» ослабляют нижний болт крепления. Затем выкручивают верхнюю крепёжную гайку и вынимают болт. Кожух генератора прижимают к двигателю и фиксируют конструкцию проволокой. Теперь ремень можно удалить.

Монтаж генераторного ремня проводят в такой последовательности:

1. Закрепляют генератор;
2. Накидывают ремень на шкивы, как показано на фото;

   Монтаж ремня генератора, первый шаг

3. Включив 5-ю передачу, откатывают автомобиль назад.

Знайте, что повторное использование ремня генератора – это крайняя мера. Лучше будет купить новую деталь.

Замена ремня ГРМ на 16-клапанных ДВС Лада Гранта

Рассмотрим замену ремня ГРМ на таких агрегатах подробнее.

• Начинать следует с обесточивания бортовой сети – со снятия клемм с АКБ.
• Далее демонтируется сам ремень – когда коленчатый и распределительные валы находятся в положении ВМТ. Для этого – после фиксации маховика отверткой, ремень ослабляется проворачиванием натяжного ролика и снимается со шкива.
• Замена ремня происходит синхронно с заменой обоих роликов.
• Во время монтажа, новый ремень необходимо тянуть за обе его стороны, заводя заднюю за натяжной, а переднюю – за опорный, ролики.
• Далее ремень надевается на шкивы обеих распредвалов.
• Натяжение ремня необходимо проводить с одновременным проворачиванием натяжного ролика (против часовой стрелки). Вырез первой наружной обоймы должен совпадать с выступом второй внутренней втулки.
• После затягивания болта крепления и проворота коленвала на два оборота (по часовой стрелке), важно проверить совмещение меток на валах.

Более подробную процедуру монтажа ремня на 16-клапанном агрегате можно просмотреть в видео.

Многим знаком еще один способ замены ременного привода ГРМ – когда не требуется практически никакого инструмента. Однако, применяться такой метод может лишь тогда, когда нет нужды в замене роликов.

Суть этого нехитрого процесса заключается в том, что при помощи обычного ножа срезается, а затем и полностью снимается, половина изношенного ремня. Далее, при монтаже нового ремня ГРМ на шкивы коленчатого вала, постепенно удаляется вторая половина изношенной ременной передачи.

Диагностика неисправности механизма газораспределения

Процесс диагностики, идентификации источника поломки достаточно сложный. Порой без наличия цифрового оборудования невозможно провести полный осмотр, оценить общее техническое состояние узлов, агрегатов.

• Всегда ориентируйтесь «на слух». Почувствуйте работу мотора. Если слышно сторонние, нехарактерные ранее звуки, стуки на «холодную», на «горячую» — вероятнее всего причина в ГРМ;
• Обращайте внимание на уровень расхода горючего, динамику разгона, информативность педали акселератора. Пассивность, плохая «отзывчивость» – факторы, указывающие на возможную поломку;
• Ритмичность работы на холостом ходу: в исправном состоянии недопустимы сбои такта, троение, вибрации. Средний показатель оборотов равен 950 об/мин, минимальный 850 об/мин, максимальный 1050 об/мин.

Проверка ремня ГРМ

Согласно документам, идущим вместе с автомобилем, ремень, синхронизирующий движение валов, имеет ресурс, равный 45 тысячам километров пробега. Однако он может выйти из строя и раньше из-за повышенных нагрузок или недостаточного внимания к двигателю автомобиля.

Проверку работоспособности необходимо проводить через каждые 15 тысяч километров. Для нее вам потребуется снять крышку с привода ремня ГРМ.

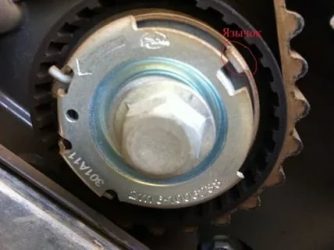

1. В первую очередь проверьте выступ контроля натяжения ременного механизма: вырез внутреннего диска ролика должен совпадать с выступом, расположенным на его прямоугольной втулке. Даже при незначительных расхождениях необходима замена этого расходного материала.
2. Далее осмотрите наружную сторону этой комплектующей Лада Гранта. Проследите, чтобы отсутствовали следы износа, масла, нагара, нитей.
3. С торца ремень должен быть целостным, без разделений на слои и волокна.

На Лада Гранта в кузове лифтбек установлен восьмиклапанный двигатель с мощностью, равной 87 лошадиным силам. При обрыве ремня ГРМ на таком моторе происходит загиб клапанов о поршни, что грозит вам сложным ремонтом двигателя.

При покупке комплектующей обратите внимание, что на Гранте используется ремень со 113 зубцами, ширина которого равна 17 миллиметров. Замена вышедшей из строя комплектующей при правильном выборе вам потребуется не скоро, поэтому тщательно изучите новую деталь перед покупкой.

Автолюбители рекомендуют приобретать комплектующие марки Gates из США. Он хорошо тем, что официальная поддержка может подсказать вам адрес ближайшего магазина, где торгуют качественными запчастями. Цена комплекта для ремонтных работ (ремень и ролик) около 3 000 рублей. При этом вы получите качественный товар, ресурс которого примерно вдвое больше, чем у стокового (около 80 тысяч километров).

Меняем ремень ГРМ на 8-клапанных моторах своими руками: фото и видео

Согласно регламенту, производить замену ремня ГРМ нужно каждые 75 000 км. Совет относится к двигателям ВАЗ-11183, 11186 и 21116. Все они являются 8-клапанными и устанавливаются в автомобили «Гранта». Рассмотрим действия по замене.

Замена ремня привода ГРМ

Пусть маховик двигателя был правильно установлен и зафиксирован (см. выше). Тогда ключом «на 17» или «на 19» (ДВС 11183) откручивают винт, удерживающий шкив привода генератора. Сам шкив и защитную шайбу затем снимают.

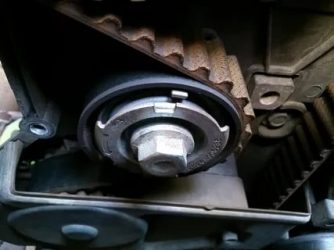

Теперь нужно ослабить прижимную силу в натяжном ролике:

• 11186/21116 – используя «круглый» ключ «на 15», откручивают болт крепления на 2-3 оборота. Ролик «отпустит» ремень автоматически;

  Автоматика сработает на ослабление

• 11183 – ключом «на 17» нужно ослабить гайку крепления. Затем сам ролик вращают по часовой стрелке.

Осталось выполнить замену: на место старого ремня ГРМ устанавливают новую деталь, и всё. Монтаж остальных деталей производят в обратном порядке.

Основная операция по замене

Чтобы повысить прижимную силу, внешний узел ролика вращают против часовой стрелки. Для двигателей 11186/21116 нужно выполнить дополнительное требование: две прямоугольные метки должны совпасть.

Обязательное требование для моторов 11186/21116

По завершению монтажа метки A-B и C-D тоже должны совпадать. Чертёж для них приводится выше.

Моменты затяжки

Чтобы выполнить монтаж правильно, нужен ключ с регулятором усилия. Значение на нём выставляют в зависимости от вида детали:

• Винт крепления натяжного ролика (11186/21116) – 17-27 Н*м;
• Крепёжная гайка ролика (11183) – 30–36 Н*м;
• Крепёж шкива генератора – 105–110 Н*м.

Сначала на ролике настраивают натяжение, а затем производят затяжку крепежной гайки или болта.

Детали из вазовского каталога

Сразу рассмотрим список узлов и специнструмента ВАЗ:

• Натяжной ролик для ДВС 11183 – 2108-1006120, гайка для него – 00001-0021647-21;
• Ремень ГРМ (11183) – 2108-1006040-10;
• Автоматический натяжной ролик – 21116-1006226;
• Ремень ГРМ (11186/21116) – 21116-1006040;
• Ключ для автоматического ролика – 67.7812.9573-01;
• Ключ для ролика ВАЗ-11183 – 67.7834.9525.

Натяжной ролик семейства «2108» имеет две прорези на одной стороне. Эти прорези должны смотреть «вверх», то есть в сторону «от двигателя».

Натяжной ролик для мотора 11183

Прорези были сделаны под специнструмент. Он обозначается цифрами «67.7834.9525» (см. список). А для автоматических роликов ключ обозначается по-другому – «67.7812.9573». Как он выглядит, показано ниже.

Ролик-автомат тоже можно регулировать

Осталось перечислить, как обозначены крепёжные болтики, шайбы и так далее:

• Три болтика для крышки ВАЗ-11183 – 00001-0009024-11, шайбы – 00001-0026406-01;
• Крышка привода ГРМ (11183) – 21080-1006146-10;
• Болтики от крышек ВАЗ-21116 – 2108-1003286-00, шайбы пружинные – 00001-0011977-73;
• Верхняя крышка – 21116-1006226-00, нижняя крышка – 21116-1006218-00.

Надеемся, вопросов здесь не возникнет.

Импортные аналоги

Для замены ремней «2108-1006040-10» подходят разные комплектующие:

• GATES – 5521 или 5521XS;
• BOSCH – 1 987 949 095;
• DAYCO – 94089;
• CONTITECH – CT527;
• Finwhale – 2108-1006040.

Ремень ГРМ «21116-1006040» можно заменить другой деталью:

• GATES – 5670XS;
• CONTITECH – CT1164;
• QUARTZ (Германия) – QZ-5670XS.

Обычно выбор делают в пользу продукции GATES. Буквы «XS» в её каталоге означают «усиленный». Подробно о сроках замены ремня ГРМ, о его выборе, о признаках износа нам уже рассказали Грантоводы в материале: когда менять ремень ГРМ на Гранте: рекомендации завода и грантоводов.

Оригинальный ремень ГРМ и подделка

Внимание! Комплектующие фирмы GATES (Англия) подделывают чаще всего! По фото можно понять, в чём состоит главное отличие. Остерегайтесь подделок.

Поясняющее видео о том, где искать метки
