Регулировка качества смеси карбюратора солекс 2108

Карбюратора ваз 2108 — устройство, ремонт, настройка

Ремонтопригодность карбюратора известна многим автомобилистам. Поэтому, актуальность его настройки и регулировки не пропадает по сей день. Карбюратор ваз 2108 обладает механизмом, который не требует больших затрат на обслуживание, специальных инструментов и диагностического оборудования. Исправить появление неполадок в узле подачи топлива, возможно в домашних условиях, своими руками.

По дорогам РФ ещё бегают «восьмёрки», «девятки» и некоторые модели «классики». Особое внимание заслуживает переднеприводное семейство, именно оно очень нравится молодым людям. Предлагаем обсудить карбюратор ВАЗ 2108, а точнее его настройку, ремонт и регулировку.

↑

Симптомы неисправности карбюратора ваз 2108

Вычислить неисправность карбюратора достаточно просто. В большинстве случаев, двигатель удаётся запустить с неисправным узлом питания. Работа мотора будет далека от идеальной, но он будет подавать признаки жизни.

Основные симптомы выхода из строя карбюратора выглядят так:

• недостаточное количество оборотов и двигатель пытается заглохнуть;
• мотор перестаёт работать, как только водитель прекращает нажимать педаль газа;
• увеличенный расход топлива: более 12 литров на 100 км зимой и от 9 литров летом;
• появление провалов в работе мотора, после резкого нажатия на акселератор.

Перечень неисправностей говорит о том, что карбюратор ВАЗ 2108 необходимо ремонтировать. Возможно появился подсос воздуха, засорились жиклёры или топливный фильтр. Могли сломаться пружины и рычаги. Реже всего, выходит из строя мембрана ускорительного насоса.

↑

Необходимый инструмент

Ремонт и регулировка карбюратора ВАЗ 2108, потребуют от владельца небольшой подготовки. В зависимости от времени года, устранение неисправностей можно проводить в гараже или на открытом воздухе. Заранее следует купить аэрозольный очиститель карба и ацетон. Не будет лишним приобрести ремкомплект карбюратора, возможно потребуется заменить некоторые элементы.

Из инструмента обязательно понадобятся:

• отвёртки: шлицевая и крестовая;
• ключи рожковые с зевом: 7, 8, 10, 13, 14 мм;
• пассатижи;
• шприц медицинский.

Для продувки каналов и жиклёров карба, необходим сжатый воздух. Его источником может стать: компрессор, баллон сжатого воздуха или автомобильный насос.

Вот полный перечень инструментов с фотографиями и описаниями: какие инструменты потребуются для ремонта, настройки, регулировки карбюратора

↑

Ремонт карбюратора

Среди основных причин выхода из строя карбюратора, это некачественное топливо: с высоким содержанием металлических присадок или смол. Постепенно жиклёры засоряются. Если в работе двигателя пропадает холостой ход, значит в 90% случаев проблему вызвала грязь или постепенный осадок. Наличие провалов, также сигнализирует о загрязнении такого узла, как ускорительный насос. Требуется чистка, а затем и регулировка систем карбюратора ВАЗ 2108, что и делают своими руками большинство автовладельцев.

↑

Чистка

Если инструмент и сопутствующие средства приготовлены, можно приступать к действию:

1. требуется снять корпус воздушного фильтра, отсоединив шланг газоотвода и открутив четыре гайки на шпильках;
2. завести двигатель;
3. распылить аэрозольный очиститель во все видимые места, подгазовывая рычагом заслонки в процессе;
4. затем необходимо вытянуть подсос, чтобы стрелка на тахометре находились от 2500 до 3000 об/мин;
5. далее выкручивается электромагнитный клапан. В его посадочное место необходимо брызнуть очиститель, при периодичном подгазовывании. Также необходимо обработать отверстие сжатым воздухом;
6. затем следует заглушить мотор и установить клапан на место;
7. обязательно снять крышку карбюратора, отвинтив четыре винта шлицевой отвёрткой;
8. медицинским шприцом удаляется бензин из поплавковых камер;
9. взамен бензина, налить немного ацетона и оставить на полчаса;
10. затем выкрутить жиклёры, отметив их места расстановки;
11. жиклёры, также необходимо замочить в отдельной ёмкости с ацетоном;
12. через 30 минут следует удалить ацетон из поплавковых камер и оттереть раскисшую грязь;
13. достать жиклёры, продуть их сжатым воздухом, протереть и вкрутить обратно;
14. отсоединить шланг подачи бензина, снять штуцер и вынуть сетчатый топливный фильтр;
15. заменить его на новый и поставить шланг обратно;
16. ставим крышку карба на место.

В поплавковую камеру следует налить бензин и завести мотор. После такой чистки, двигателю допустимо работать на холостых оборотах с незначительными перебоями, которые будут устранены далее. Если есть провалы при резком нажатии на газ, значит ускорительный насос не выполняет свои функции.

Необходимо сделать следующее:

1. снять крышку карбюратора;
2. вынуть форсунку ускорительного насоса;
3. замочить её в ацетоне;
4. открутить крышку ускорительного насоса;
5. брызнуть очиститель карба в открывшийся канал;
6. затем продуть отверстие сжатым воздухом;
7. заменить мембрану;
8. вынуть замоченную форсунку УН и продуть её сжатым воздухом;
9. собрать всё обратно.

Запустить мотор и погазовать рычагом акселератора. Согласно инструкции, провалы исчезнут с большой вероятностью.

↑

Регулировка карбюратора ваз 2108

Приступаем ко второму этапу работы. Чтобы обеспечить автомобилю хорошую динамику, карбюратор ВАЗ 2108 следует отрегулировать. Не будет лишним проверить свечи и высоковольтные провода на предмет дефектов, так как они могут внести неясность в процессе настройки.

Первое, что необходимо сделать, это установить правильное положение тросиков подсоса и газа. Для фиксации первого, следует задвинуть ручку заслонки в салоне до упора, а затем закрутить трос в креплении на рычаге карба. Трос газа необходимо закрепить на рычаге акселератора, возможно по оставшимся следам. После того, как удалось настроить тросики, приступаем к самому карбюратору ВАЗ 2108.

Правильно отрегулировать подачу топлива помогут 2 винта:

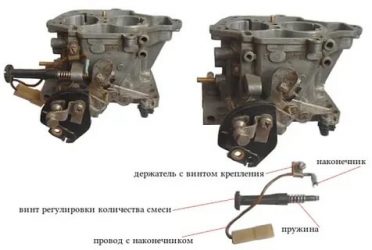

• первый из них имеет пластиковую рукоять для вращения пальцами и пазом под шлицевую отвёртку. Он регулирует количество топлива;

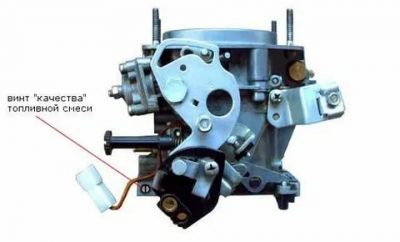

• второй находится в подошве карьбюраторас торца. Он регулирует качество смеси, обеспечивая необходимое количество воздуха и бензина для работы на холостом ходу.

Для справки! Оба этих винта, почти не влияют на характеристики двигателя при движении, так как 90% рабочей смеси поступает в впускной коллектор через диффузоры, в обход системы холостого хода. Практически все ВАЗ 2108-09 имеют карбюраторы с таким типом устройства. Исключением могли стать экспортные варианты «Самары».

Настройка карбюратора ваз 2108, осуществляется после прогрева двигателя. Поэтому, мотор надо запустить и дать ему поработать до рабочей температуры. Пусть даже с перебоями. Если двигатель всё время глохнет и отказывается работать, то попробуйте слегка завернуть винт количества топлива. Это должно помочь.

Модели карбюраторов
ПАРАМЕТРЫ	2108 Камеры1/2	21083 Камеры1/2
Диаметр диффузора	21/23	21 23
Диаметр смесительной камеры	32/32	32/32
Производительность главного топливного жиклера	97,5/97,5	95/97.5
Производительность главного воздушного жиклера	165/125	165/125
Производительность топливного жиклера холостого хода и переходной системы 2 камеры соответственно	39-44;50	39-44;50
Производительность воздушных жиклеров холостого хода и переходной системы 2 камеры соответственно	170/120	170/120
Производит топливного жиклера эконостата 1 камеры и экономайзера 2 камеры	60/40	60/40
Производительность жиклера актюатора главной дозирующей системы 1 камеры	нет	нет
Диаметр распылительного ускорительного насоса мм/100	35/40	35/40
Подача топлива ускорительным насосом. см3/10 ходов	11,5	11,5
Пусковые зазоры воздушной и дроссельной заслонок	3,0/1,0	3,5/1,1

Далее, можно приступать к настройке карба, которую следует выполнять в такой последовательности:

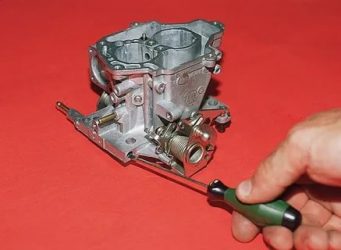

• шлицевой отвёрткой постепенно выкручивать винт качества, пока обороты мотора не станут возрастать. После этого вкрутить его на пол-оборота обратно;
• затем следует уменьшить обороты двигателя до 1000, вращая винт количества с пластиковой рукоятью против часовой стрелки;
• далее стоит вернуться к винту качества смеси, и закручивать его до тех пор, пока стрелка на тахометре не достигнет отметки 800-900 об/мин. Идеал 850.

В том случае, если были проведены незначительные работы с узлом питания ВАЗ 2108 и карбюратором Солекс были утеряны некоторые характеристики, то винт качества смеси не стоит трогать. Достаточно отрегулировать обороты двигателя до нормы, винтом количества.

Для справки! Регулировка карбюратора ВАЗ 2108 своими руками, может стать более профессиональной и эффективной. Для этого возможно использовать специальный прибор – портативный газоанализатор. Его часто применяют в автомастерских. Достаточно снимать показания выхлопных газов во время настройки. Норма: 1,5% СО для холостого хода и 2% СО при 2 000 об/мин.

↑

Тест на работоспособность

Проверить качественную настройку карба, возможно при помощи нескольких небольших тестов. Предстоит сделать следующее:

• дать поработать двигателю и понаблюдать за стабильностью холостого хода;
• выкрутить свечи и проверить есть ли нагар на электродах (белый или серый налёт подсказывают о работе на бедной смеси, чёрный на богатой);
• проверить динамику машины в движении, меняя скоростные режимы.

Сделав настройку карбюратора по инструкции, двигатель должен работать на холостом ходу исправно и без перебоев. Если таковые дефекты имеют место, значит есть проблемы в других системах. При недостаточном опыте, лучше обратиться к мастеру для диагностики.

В случае успешного ремонта и настройки карбюратора, не лишним будет определить расход топлива. Для этого, следует залить небольшое количество бензина в опустевший бак и зафиксировать километраж на одометре. Приемлемый расход должен составить 1 литр на 12 км по городу, и в пределах 14 км по трассе.

После небольших поездок следует снова выкрутить свечи и проверить нагар на электродах. Если имеется черный нагар и бензин израсходован в большем количестве, значит надо убавить качество смеси, закрутив винт на 1 – 1,5 оборота. Вместе с этим отрегулировать холостой ход винтом количества. После этой операции, следует заново проверить расход топлива на ходу.

Для справки! Если цвет нагара на электродах свечей белый или серый и вам подходит размеренный стиль вождения, то карб можно не перенастраивать. В таком случае автомобиль будет экономить около 1 литра бензина на 100 км. Если вам нужна динамика, то открутите винт качества на 1 оборот и настройте холостой ход винтом количества смеси.

↑

Заключение

После того, как вам удалось отрегулировать работоспособность карбюратора ВАЗ 2108, следует раз в полгода заново настраивать этот узел. А все движимые наружные элементы смазывать не реже одного раза в год. Это рекомендации автомехаников. Особое внимание стоит уделить винту качества и не крутить его без надобности. Это поможет избежать лишнего расхода топлива и раннего выхода из строя свечей зажигания.

Юрий Веселов

12.09.2018

Карбюратор Солекс: настройка, регулировка, снятие

Карбюраторные системы давно ушли в прошлое, уступив место инжекторным – это правда. Автомобили с карбюраторами до сих пор ездят по нашим дорогам – тоже правда. И последнее утверждение верно как для 20-летних иномарок, так и для такого же возраста ВАЗов. Если автомобиль любить, холить и вовремя ремонтировать, он прослужит на зависть новым.

До того, как ВАЗ начал выпускать автомобили с инжекторными двигателями, на некоторые модели ставился карбюратор солекс (solex). Такими карбюраторами оснащалась, например, переднеприводная «восьмерка» (2108) и «девятка» (2109), на которые не подходили карбюраторы предыдущей модели. И поскольку автомобили, оснащенные Солекс, до сих пор активно используются, интерес к этим карбюраторам остается довольно высоким.

Немного истории

Новый карбюратор понадобился, когда разрабатывался проект ВАЗ с передним приводом. Поперечное расположение двигателя не давало возможности ставить старый карбюратор ОЗОН, который шел на «классику». Зато разработка французской компании Solex после небольшой «доработки напильником» встала просто на ура. Выпуск новых карбюраторов начался на Димитровградском заводе (ДААЗ), на котором было установлено французское оборудование и запущен производственный процесс по лицензии Solex.

Конструкция карбюраторов солекс позволила устанавливать их на разные по типу и мощности двигатели, слегка меняя некоторые параметры. Так, самым распространенным стал Солекс модели 21083, который ставился на двигатель 1,5 л. ВАЗ 2108, 2109. Для «классики» с двигателем 1,45-1,6 л. была разработана модификация 21053, конструктивно схожая с солекс 21073, рассчитанным на Ваз 21213 Нива с мощным двигателем 1,7 л. И даже на Москвич с двигателем 1,5 л. ставился солекс 21041, а на 1,8 л. – модификация 21041-10, подходящая и для Волги, и для УАЗа.

Устройство карбюратора солекс 21083

Задача solex, как и любого карбюратора, готовить топливно-воздушную смесь и подавать ее в двигатель в нужном количестве и пропорции. Условно его схема делится на две отдельные конструктивные части: корпус и крышку.

Устройство карбюратора Солекс (нажмите на картинку, чтоб увеличить)

1. В корпусе расположены диффузоры, две камеры главной дозирующей системы, блок подогрева, система холостого хода, ускорительный насос, эконостат и экономайзер;
2. В крышке находятся поплавки, воздушная заслонка, электромагнитный клапан и устройство холодного пуска двигателя.

Принцип работы.

1. Топливо из поплавковой камеры поступает в главную дозирующую систему. В эмульсионных колодцах бензин смешивается с потоком воздуха, и уже в виде жидкостно-воздушной эмульсии втягивается в диффузоры смесительных камер. При этом может быть задействована только одна камера или обе, в зависимости от режима работы двигателя.
2. Эконостат добавляет топливо при максимальных нагрузках на двигатель, когда дроссельная заслонка открыта на максимум. При этом дополнительная порция топлива подается во вторую камеру главной дозирующей системы.
3. Экономайзер компенсирует пульсацию давления под дроссельной заслонкой, чтобы поддерживать постоянную пропорцию воздуха и топлива.
4. Система холостого хода обеспечивает приготовление смеси при закрытых дроссельных заслонках. Она отключается экономайзером принудительного холостого хода, когда двигатель выходит на высокие обороты, и снова включается, когда частота оборотов снижается.

При старте сначала включается система запуска холодного двигателя, которая обеспечивает подачу обогащенной смеси.

Как снять карбюратор Солекс

Как и любое достаточно сложное устройство, карбюратор солекс выходит из строя. Чтобы починить, его нужно сначала демонтировать. Сделать это сравнительно несложно, нужно отсоединить несколько смежных элементов. Ниже, на видео-уроке, пошагово показано как снять карбюратор solex.

1. В первую очередь – выключить зажигание;
2. Затем снять корпус воздушного фильтра;

   Снимаем корпус воздушного фильтра

3. Отсоединяем питание электромагнитного клапана и и все шланги что идут к карбюратору. Делаем заглушки на шланги, чтоб из них не вытекало топливо;

   Отсоединяем все провода и шланги

4. Найти возвратную пружину с привода дроссельной заслонки и снять ее;
5. Отсоединить тросы «газа» и «подсоса»;
6. Выкрутить гайки, крепящие корпус карбюратора, и снять его.

Откручиваем болты крепления карбюратора

Установка нового или отремонтированного карбюратора делается в обратной последовательности: сначала установить сам карбюратор, затем закрепить обратно тросы, пружину дросселя, поставить на место корпус фильтра.

Регулировка карбюратора солекс

Сначала о том, зачем вообще регулировать карбюратор. Солекс завоевал репутацию самого надежного среди карбюраторов ВАЗ, так что его начали устанавливать на другие марки, в частности, на Оку. И, конечно, после такого тюнинга нужна регулировка подачи топлива.

Эта процедура необходима также после того, как была проведена чистка или ремонт, когда карбюратор демонтировали и разбирали.

Что именно регулируют в солексе:

• Наполнение поплавковой камеры;
• Обороты холостого хода.

Ниже, на видео, доходчиво объясняется как сделать простые регулировки солекса без приборов.

Уровень топлива в поплавковой камере важен для бесперебойной подачи во время движения. Недостаток или перелив чреваты сбоями в работе двигателя, повышением расхода бензина, работой двигателя на переобогащенной смеси. Для регулировки карбюратор не нужно демонтировать. Порядок действий:

1. Завести двигатель и прогреть его до рабочей температуры;
2. Заглушить мотор и отсоединить трос подачи топлива. Проследить, чтобы бензин при этом не перелился обратно в карбюратор, заранее позаботиться о емкости для него;
3. Открутить крепления крышки карбюратора, отсоединить трос подсоса, и только после этого снять крышку;
4. В каждой камере будет определенное количество бензина. Нужно измерить высоту пустого пространства камер, от поверхности жидкости до верха. Поскольку наполнение камер будет, скорей всего, разным, вычисляется среднее арифметическое — показатели сложить и поделить на два;
5. Нормальная цифра – 24-26 мм. Если бензина больше или меньше, регулируется поплавок (аккуратно отгибается в нужную сторону), после чего измерения нужно провести заново.

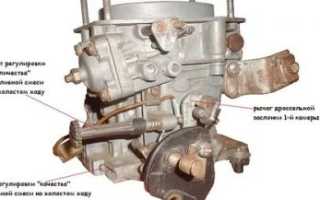

Холостой ход (ХХ) регулируется с помощью установки оборотов холостого хода и регулировки оптимальной подачи топлива на ХХ. Последовательность регулировки:

1. Запустить двигатель и прогреть его до рабочей температуры, заглушить;

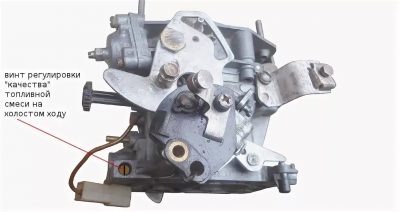

2. Винт «качества смеси» (находится в нижней части корпуса) повернуть вправо до упора, а потом на 3-6 оборотов послабляем;
3. Запустить двигатель и убрать подсос;
4. Выставить обороты на холостом ходу с помощью «винта количества». Оптимальная частота оборотов 800-900 об/мин, но не более 1200 об/мин;
5. После этого «винт качества» закручиваем до того момента, пока двигатель не начнет работать с перебоями. Как только слышим перебои в работе, откручиваем винт на 1-1,5 оборота, до тех пор пока не слышим стабильные обороты мотора, без рывков.

Настройка карбюратора солекс

Помимо основных регулировок, карбюратор солекс можно дополнительно настраивать и тюнинговать:

1. Менять диаметр жиклера холостого хода в электромагнитном клапане. В зависимости от потребностей двигателя, можно подобрать оптимальный вариант от 0,39 до 0,42 мм в сечении;
2. Отрегулировать подачу топлива с помощью замены распылителя топливного насоса. Есть носики распылителей с разным сечением (0,35; 0,40; 0,45 мм), и при правильном подборе двигатель получит дополнительную мощность без лишнего расхода топлива;
3. Устранить сопротивление дроссельной заслонки при резком открытии. Это немного улучшит приемистость двигателя на высоких оборотах;
4. Можно заменить носик ускорительного насоса, поставив модификацию с двумя трубками в одну камеру (а не по одной трубке на каждую из камер). В некоторых случаях такой тюнинг позволяет устранить «провалы» двигателя при нажатии на педаль газа;
5. Проверить и поправить установку тросика подсоса. В норме он должен полностью перекрывать воздушную заслонку. Если остаются щели, трос необходимо поправить.

Настройка карбюратора поможет довести его параметры до оптимальных показателей для каждого конкретного двигателя. В зависимости от того, какие цели у владельца авто, правильные настройки способны значительно снизить потребление топлива, добавить мощности, улучшить режим работы мотора.

Основные неисправности

Несмотря на то что солекс считается чуть ли не самым надежным карбюратором, он тоже периодически выходит из строя. Основные неисправности:

1. Засоряется жиклер главной дозирующей системы;
2. Засоряется жиклер холостого хода в электромагнитном клапане;
3. Перегревается и деформируется корпус карбюратора;
4. Выходит из строя ускорительный насос (трещины и разрывы диафрагмы);
5. Сходит с резьбы электромагнитный клапан;
6. Расшатываются диффузоры в корпусе.

Засор жиклеров устраняется прочисткой и продувкой. Это, пожалуй, самое простое, что может приключиться с карбюратором, и на ремонт не понадобится тратить какие-то особые деньги или время.

Деформация корпуса – проблема более серьезная. В некоторых случаях помогает шлифовка верхней плоскости, чтобы устранить подсос воздуха. Но если корпус «повело» сильно, поможет только замена, никакой шлифовкой дело не обойдется.

Проверить состояние диафрагмы можно визуально, и это тоже несложно, поскольку ускорительный насос расположен на корпусе под отдельной крышкой. Снять крышку, осмотреть диафрагму насоса и при необходимости заменить ее – задача под силу даже неспециалисту.

Электромагнитный клапан имеет свойство «самооткручиваться», из-за чего под резьбу начинает подсасываться бензин, а значит, смесь переобогащается. Причин несколько: расшатывается резьба, выходит из строя резиновый уплотнитель, или клапан изначально не был довернут до упора. Если сам клапан в порядке, нужно довернуть его до конца. Если при этом менять уплотнитель, то закручивать клапан придется ключом, чтобы наверняка посадить на место.

Один из распространенных вариантов тюнинга карбюратора – замена или растачивание диффузоров. Так можно добиться лучшего наполнения цилиндров топливно-воздушной смесью, а значит, большей отдачи мощности от двигателя. При этом сами диффузоры страдают от вибрации, и периодически могут расшатываться в посадочных местах. В этом случае понадобится разборка и калибровка карбюратора, иногда с заменой самих диффузоров.

Преимущества и недостатки

У Солекс есть определенные неизбежные недостатки, но есть и положительные качества, за которые их любят владельцы отечественных автомобилей:

1. Качественная сборка. Сюда можно отнести всё, что касается материалов и точности изготовления всех деталей. Нет необходимости «дорабатывать напильником» то, что и так добротно сделано;
2. Лучший показатель смешивания топлива. Поскольку конструкция диффузоров продумана намного лучше, чем в карбюраторах ОЗОН, при грамотной настройке можно добиться лучшей отдачи мощности при меньших затратах топлива;
3. Возможность дорабатывать и настраивать карбюратор, добиваясь оптимальных параметров работы;
4. Ремонтопригодность и низкая стоимость запчастей. По сравнению с современными инжекторными двигателями, ремонт карбюратора солекс делается на порядок легче и дешевле;

Ну а главный недостаток – чувствительность к засорам, неизбежная для любого точно подогнанного устройства. Грязь попадает из бензина, который у нас, как известно, не самого высокого качества. И пыль может закачиваться из воздуха минуя воздушный фильтр, если есть деформация и щели в корпусе, а также через отверстия в поплавковой камере.

Сегодня можно слышать, что карбюраторные автомобили – давно уже прошлый век. Отчасти так и есть, ведь новые стандарты, в том числе экологические, да и достижения прогресса давно диктуют и новое восприятие удобства и комфорта. Инжекторы работают экономичней, более точно подстраиваются под внешние условия, отвечают новым требованиям. Но невозможно просто так перечеркнуть огромное количество вполне нормальных автомобилей, работающих хоть и с морально устаревшей, но весьма эффективной топливной системой.

Как долго карбюратор солекс (solex) останется актуальным? Учитывая его надежность и удобство, автомобили с этой системой подачи топлива еще долго будут использоваться. Пока что интресс к обслуживанию и ремонту солекс не угасает, поскольку машин с ним достаточно много.

Регулировка карбюратора Солекс на ВАЗ-2108

Регулировка карбюраторов ВАЗ-2108 Солекс может проводиться самостоятельно автомобилистами. После успешной установки карбюратора на двигатель нужно провести настройку под силовой агрегат для гарантированно стабильной работы устройства. Несмотря на то что изначально возникают многочисленные сомнения относительно того, как правильно проводить процедуру по настройке, можно успешно справиться с поставленной задачей.

Владельцы ВАЗ 2108 рано или поздно обязательно столкнутся с необходимостью регулировки карбюратора

Определение уровня в поплавковых камерах

В каждом случае настройка начинается с выставления подходящего уровня в поплавковых камерах. С завода настраивается далеко не всё, поэтому нужно самостоятельно позаботиться о выполнении поставленной задачи.

Автомобилист должен правильно выставлять уровень бензина:

1. На первом этапе рекомендуется завести мотор и позволить ему поработать. Чаще всего требуется около пяти минут. В это время разрешается аккуратно погазовать, ведь в противном случае лишнее усилие приведёт к стрельбе в карбюратор или выхлопную трубу.
2. После того как мотор начал работать, рекомендуется аккуратно заглушить его.
3. Следующий этап — аккуратное снятие топливоподводящего шланга. Нужно действовать осторожно, так как из конструкции может брызнуть бензин. Если не выполнить этой задачи, правильных показаний не удастся достичь. Только если успешно снять крышку карбюратора, топливо польётся под давлением в камеру. В противном случае никаких изменений не будет зафиксировано и потребуется помощь специалистов.
4. Следующая задача — откручивание 5 винтов, с помощью которых присоединяется крышка карбюратора. Теперь можно снять трос подсоса.
5. Крышку карбюратора разрешается снять. Её нужно держать в горизонтальном положении. От правильности выполнения этих действий во многом зависит, удастся ли сохранить поплавки целостными и рабочими.
6. Расстояние рекомендуется замерить. Для правильных измерений используют штангенциркуль. Если же он отсутствует, рекомендуется линейка. Расстояние должно составлять от 23 до 25 миллиметров в обеих камерах. В любом случае показатели в используемых камерах будут незначительно отличаться друг от друга, ведь коллектор располагается не горизонтально. Для того чтобы оценить правильность показателя, рекомендуется узнать среднее значение. Если отклонения зафиксированы, язычок аккуратно подгибается в нужную сторону, после чего бензин частично выливается. Только после того, как все показатели соответствуют установленным нормам, разрешается собрать камеру в обратной последовательности.
7. Завершающий этап проверки — заведение двигателя. В это время важно посмотреть в камеры карбюратора. Для того чтобы всё увидеть, потребуется мощный фонарик. Желательно смотреть как минимум 30 секунд. За это время не должно упасть ни единой капли используемого топлива. Если с диффузоров капает бензин, можно заподозрить перелив. После всего повторно заново замеряется уровень бензина в камере.

Полностью заводить мотор нельзя. При ином раскладе появляется риск перелива на заведённом двигателе. Важно понимать, что регулировка поплавков карбюратора ВАЗ-2108 Солекс — это только первый и важный этап настройки двигателя.

Установка холостого хода

После правильного выставления уровня бензина рекомендуется прогреть мотор до рабочей температуры. Затем двигатель глушат и проводят установку холостого хода. Правильно отрегулированный двигатель должен успешно проявлять свои оптимальные функциональные характеристики.

Инструкция:

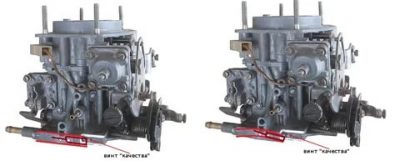

1. Отвёрткой плоской формы нужно нащупать винт качества смеси, расположенный в подошве карбюратора.
2. Винт заворачивается до упора по часовой стрелке. Применять силу нельзя. В противном случае резьба окажется сорванной.
3. От достигнутого положения нужно сделать 5–6 оборотов назад.
4. Мотор нужно завести, после чего устраняется подсос. Винтом устанавливают минимальные обороты с учётом того, что мотор должен стабильно работать. В штуцере должно быть выставлено минимальное разрежение. Оптимальные показатели оборотов — 500–1200. Если показатель вписывается в указанные границы, карбюратор исправлен и настроен, благодаря чему готов к полноценной работе.
5. Теперь нужно заворачивать винт. Основной показатель достигнутого результата — начало неустойчивой работы мотора. Для стабильного функционирования двигателя придётся сделать 1–1,5 оборота назад. Желательно выполнять подобные действия медленно. Если же торопиться, хороших результатов не удастся достичь.
6. Винтом нужно выставить обороты на показателе около 850–900. Чаще всего эти характеристики на ВАЗ успешно воспринимаются, позволяя рассчитывать на достойную езду на автомобиле. Если же отмечаются какие-либо отклонения, нужно немного отвернуть винт и гарантировать коррекцию стандартных показателей.
7. Пункты 5 и 6 повторяются до тех пор, пока не удастся найти оптимальное соотношение для стойкой работы мотора и минимального разрежения в автомобильной трубке.

Настройка жиклёров

Жиклёры разрешается настраивать только с учётом того, как они должны работать. При ином раскладе действия не принесут желаемого результата. Жиклёр двигателя требуется для успешного прохождения воздушного потока через отверстие диффузора. Большой объём силового агрегата приведёт к успешному засасыванию воздуха мотором. В карбюраторах, которые рассчитаны под большой объём моторов, принято устанавливать небольшие жиклёры. Соответствие всех устанавливаемых жиклёров — обязательное требование. Правильно установленные жиклёры гарантируют успешную работу мотора ВАЗ-2108 Солекс.

Ускорительный насос

От ускорительного насоса зависит, какой объём бензина будет расходоваться при езде на машине. Кроме этого, определяются оптимальные показатели ускорения автомобиля.

Для начала его работы используют кулачок, являющийся частью ускорительного насоса. Для мотора УЗАМ кулачок ускорительного насоса должен обладать самыми большими размерами.

Поток используемого топлива должен быть ровным. В противном случае можно заподозрить серьёзные неполадки в работающем ускорительном насосе. Появление мизерной струйки или небольших капель заставляет сомневаться в стабильной работе оборудования.

Обязательное требование — правильное регулирование положение носика. Бензин должен проходить следующий путь:

• проём между диффузором и установленной дроссельной заслонкой;
• направление в коллектор.

Если бензин польётся на заслонку или диффузор, появляется риск того, что автомобиль не сможет показать оптимальных своих параметров во время запуска мотора.

За правильной работоспособностью ускорительного носика нужно следить, так как от этого зависит, сможет ли карбюратор Солекс успешно работать.

Переходной режим

Открытие дроссельных заслонок не допускается даже на холостых оборотах мотора. Под ними всегда создаётся значительное разрежение для успешного выхода бензина и запуска двигателя. Резкое открытие приводит к резкому спаду разрежения, но оно оказывается излишне слабым, для того чтобы успешно работала главная система первой камеры.

Системы холостого хода и функциональных возможностей ускорительного насоса перестаёт быть достаточно для успешной и стабильной работы карбюратора. Это приводит к провалу. Переходная система требуется для устранения возникающего провала. При нажатии на газ отверстие может перейти в область сильного разрежения, в результате чего расход бензина увеличивается.

Это отверстие также может получать топливо через жиклёр.

Перед тем как понять, как отрегулировать переходной режим для успешной езды, рекомендуется разобраться с потенциальными проблемами. Автомобилисты часто жалуются на следующие проблемы:

• провал мотора при старте;
• затупление двигателя при начале езды автомобиля;
• мотор может просто чихать, стрелять и даже глохнуть.

Переходной режим приводит к подобным нарушениям. Для устранения разных неприятностей рекомендуется подобрать самое подходящее расположение носика ускорительного насоса и жиклёра. Двигатель должен получать оптимальный объём качественной смеси. В противном случае он может давиться.

Успешное начало работы двигателя возможно, только если проводятся правильные настройки переходного режима. С самого начала мотор должен набирать свои обороты без задержек и достигать нужного показателя.

Сбитые соотношения показателей приводят к нарушению режима работы двигателя. В этом случае нужно проводить настройку до тех пор, пока ускорение не будет происходить по правильной схеме.

Если несмотря на все проделанные действия отмечаются серьёзные проблемы с набором оборотов и мотор может работать только дёргано, трястись и гудеть, жиклёры первой камеры настроены неправильно.

Самая нудная ситуация — это перебирать жиклёры карбюратора, носик ускорительного насоса. Это проводится до настройки правильного завода автомобиля. Дополнительно автомобилист регулирует холостые обороты, так как жиклёр оказывает влияние на холостой ход.

О чём нужно помнить

Вторая камера не должна как-либо менять свои характеристики при настройке карбюратора. Чаще всего достаточно правильно настроить заводские жиклёры. Для компенсации недостатка жиклёров и первой камеры используют эконостат. В чём заключается его суть? Эконостат позволяет гарантировать полное разрежение, когда дополнительный бензин успешно высасывается. Такая схема требуется на высоких оборотах для улучшения состава топлива. Если хочется совершенных характеристик, требуется установить усовершенствованные жиклёры с подбором по первой схеме.

Автомобилисты должны помнить: регулировка карбюратора ВАЗ-2108 определяет функциональность автомобиля.

Если статья оказалась полезной, напишите нам.

Настройка карбюратора Солекс

Существует много различных модификаций карбюраторов Солекс, в то же время серия 21083 является базовым вариантом с минимальным сечением диффузоров. Эта модель, как правило, устанавливается на 1,5-литровые двигатели автомобилей ВАЗ. Ранее мы уже писали о настройке «Озон» на моделях 2106 и 2107.

Огромная популярность этой серии обусловлена возможностью проточки диффузоров. Таким образом, можно сделать практически любую модификацию карбюратора. Специалисты не рекомендуют устанавливать Солекс на двигатели объёмом больше 1,5 литра, так в этом случае на больших оборотах мотор будет «душиться». Если предполагается настройка этого карбюратора под силовой агрегат УЗАМ, необходимо выполнить замену жиклёров из-за того, что следует обеспечить более обогащённую топливную смесь.

Настраиваем Солекс

Регулируем уровень топлива. Настройка карбюратора Солекс обычно начинается с выставления необходимого уровня в поплавковой камере. Для этого необходимо сначала запустить двигатель и прогреть его в течение 5 мин. После этого выключаем мотор и выполняем следующие операции:

• Осторожно отсоединяем шланг подачи топлива.
• Выкручиваем 5 винтов, которые фиксируют крышку карбюратора.
• Отсоединяем трос системы подсоса.
• Аккуратно поднимаем крышку, чтобы избежать повреждения поплавков.
• С помощью линейки, а лучше штангенциркулем, замеряем уровень топлива в камере.

Среднее расстояние от поверхности бензина до привалочной кромки крышки в каждой камере должно быть 24±1 мм. Так как коллектор не может находиться в идеально горизонтальном положении, уровень топлива в камерах может быть разным. Поэтому следует выбрать среднее значение. Если величина этого параметра выходит за рамки указанного диапазона необходимо аккуратно подогнуть держатели поплавков. После этого удаляем часть бензина и производим сборку карбюратора в обратном порядке.

Заводим двигатель и смотрим, подсвечивая фонариком, в камеры в течение не менее 30 сек. В этом промежутке времени не должно быть поступлений топлива с малых диффузоров. Если бензин всё же поступает, значит, получился перелив. После выключения двигателя, проводим повторный замер уровня бензина в камерах.

Если параметры в пределах допустимой нормы, настройка карбюратора Солекс 21083 на первом этапе завершёна, можно приступать к настройке режима холостого хода.

Регулировка ХХ (холостого хода). После завершения процедуры настройки уровня в поплавковых камерах и прогрева двигателя, выполняем следующие операции:

• В отверстии подошвы карбюратора находим винт качества с помощью плоской отвёртки и закручиваем его до упора в направлении обратном ходу часовой стрелки.
• Выкручиваем винт качества по часовой стрелке на 5+1 оборотов.
• Запускаем мотор и убираем полностью подсос.

• Вращением винта количества устанавливаем минимальную частоту вращения, при которой двигатель работает устойчиво. Если при этом обороты будут в пределах 850 ±350 об/мин, следовательно, карбюратор работает исправно и в канале вакуумного опережения создаётся минимальное разряжение.
• Медленно закручиваем регулировочный винт качества, пока не начнётся неустойчивая работа мотора. От этого положения выкручиваем винт на 1,0+0,5 оборота, чтобы восстановились устойчивые обороты.
• Выставляем обороты ХХ в пределах 875 ±25 об/мин вращением винта количества. Если при этом не удаётся добиться нормальной работы двигателя, помогаем винтом качества.

В результате настройки ХХ необходимо добиться оптимально соотношения, при котором мотор будет работать устойчиво с минимальным разряжением в трубке вакуумного опережения.

Возможные проблемы при настройке ХХ

При закручивании винта количества двигатель никак не реагирует. Эта неполадка может возникнуть при поступлении в диффузор холостого хода большого количества топлива. Причин для этого может быть несколько:

• установлен жиклёр ХХ большего размера, чем необходимо;
• плохо закручена заглушка или электромагнитный клапан, поэтому происходит подсос бензина, минуя жиклёр ХХ;
• деформирован жиклёр или его посадочное место.

Чтобы выявить конкретную причину вышеуказанной неполадки, необходимо при работающем двигателе отключить провод от клапана, при этом мотор должен сразу отключиться. Если это произошло, вероятнее всего, установлен жиклёр ХХ не того размера. Когда двигатель при отключении питания клапана не глохнет, значит, топливо поступает, минуя систему ХХ, в том числе и сам жиклёр.

Для устранения неисправности сначала снимаем заглушку или электромагнитный клапан и проверяем состояние жиклёра и посадочного места на предмет отсутствия деформаций. Если повреждено посадочное место, придётся заменить крышку карбюратора. В том случае, когда не выявлено повреждений и деформирования, надеваем жиклёр на электромагнитный клапан и смазываем маслом уплотнительное кольцо. Затем закручиваем жиклёр ключом, зажав его одним пальцем без особых усилий.

Как подобрать жиклёры?

Подбор жиклёров для Солекс 21083 производится с учётом объёма мотора. Специалисты рекомендуют начинать подбор с топливного жиклёра для первой камеры. Выбрав нужный образец, подбираем к нему соответствующий воздушный аналог. А затем в таком же порядке выбираем жиклёры для второй камеры. Предварительно нужно поискать заводской карбюратор, рассчитанный на объём вашего двигателя, снять с него жиклёры и взять их в качестве точки отсчёта. Дальнейший подбор жиклёров производится по такому принципу. Если вам нужно немного обеднить смесь, выбирайте больший жиклёр на один шаг. Если хотите обогатить, меньший жиклёр.

Вместе с жиклёрами идут в сборе эмульсионные шланги. Эти трубки предназначены для регулировки состава топливной смеси в соответствии с оборотами двигателя. Существует три вида трубок: 23, ZC и ZD. Первые применяются для карбюраторов Солекс 21083, установленных на поперечных зубильных двигателях. Для первой камеры карбюраторов силовых агрегатов УЗАМ используются трубки ZD, а для вторых – ZC.

Регулировка качества смеси карбюратора «солекс» — Автосервис

24.10.2019

В этой статье будет рассмотрен карбюратор Солекс 21083: устройство, регулировка, настройка узла, его особенности, а также основные неисправности.

Устройство карбюратора Солекс 21083

Карбюраторы типа «Солекс» стали применяться на российских (советских) автомобилях с середины 80-х годов прошлого века, сначала они ставились на машину ВАЗ-2108.

Первые карбюраторы предназначались для работы с двигателями 1100 и 1300 см³, и они имели маркировку ДААЗ-2108.

Позднее была разработана модель Солекс 21083, и цифровой индекс означает, что устройство предназначено для установки на двигатели ВАЗ-21083 объемом 1,5 литра.

https://www.youtube.com/watch?v=FGGCExovjAM

Карбюратор служит для приготовления топливной смеси, на которой работает мотор, обеспечивает бесперебойную стабильную работу силового агрегата на любых оборотах и нагрузках. Solex-21083 состоит из следующих основных частей:

• основного корпуса, в котором находятся диффузоры, главная дозирующая система (ГДС), система холостого хода, экономайзер и ускорительный насос;
• крышки с воздушной заслонкой, поплавками, электромагнитным клапаном, пусковым устройством холодного ДВС.

Карбюратор Солекс – двухкамерный, топливные жиклеры ГДС находятся посередине камер в самой глубине основного корпуса, сверху их устанавливаются воздушные жиклеры ГДС.

В устройстве карбюратора Солекс 21083 предусмотрен блок подогрева топливовоздушной смеси, к которому подсоединяются шланги системы охлаждения.

Дроссельные заслонки находятся внизу основного корпуса и открываются последовательно, открытие заслонки во второй камере обеспечивается за счет рычагов привода.

Карбюратор Солекс 21083: жиклеры, виды и подбор

Для карбюраторов 21083 промышленностью предусмотрены ремкомплекты, в которые входят топливные и воздушные жиклеры ГДС для первичной и вторичной камеры. В зависимости от величины сечения диффузоров есть разные ремонтные комплекты, рассчитанные на работу с двигателями 2108, 21081 или 21083, поэтому жиклеры в наборах имеют разное сечение.

Часто вазовские карбюраторы устанавливают на другие марки автомобилей (например, УАЗ, «Волга» ГАЗ-31029/3110), и если оставить «родные» жиклеры ГДС, то их сечения не хватит, так как топливовоздушная смесь будет поступать в цилиндры не в той пропорции и количестве, которая требуется движку.

Если динамика двигателя не устраивает, следует искать причины вялого разгона автомобиля, а их может быть достаточно много:

• слабая компрессия в цилиндрах;
• не отрегулировано зажигание;
• плохо работают свечи зажигания;
• пробивают высоковольтные провода.

Есть еще много разных причин, из-за которых теряется мощность двигателя. Мнения у автовладельцев насчет тюнинга карбюратора разные, но практика все же показывает, что лучше ставить на машину тот карбюратор, который рекомендован заводом-изготовителем.

Одно время на ГАЗ-31029 или 3110 в целях экономии топлива нередко хозяева этих машин ставили себе вазовские Solex, но такая установка в основном себя не оправдывала – если даже и получалось сэкономить бензин, то только при очень аккуратной езде и слабом разгоне. Так что в карбюраторе Солекс 21083 жиклеры подбирать следует те, которые рекомендованы заводом-изготовителем.

Еще следует учесть, что для вазовского Solex сейчас продается много ремкомплектов от разных производителей, в том числе детали выпускает и Китай. В таких комплектах сечение жиклеров может не соответствовать заявленным параметрам, поэтому нужно стараться приобретать детали оригинального производства или хотя бы от проверенных фирм, хорошо зарекомендовавших себя на рынке.

Регулировка карбюратора Солекс 21083

В карбюраторе Солекс предусмотрено несколько видов регулировок, и регулировать можно:

• уровень бензина в поплавковой камере;
• количество минимальных холостых оборотов;
• качественный состав топливной смеси (ТС) с помощью винта качества холостого хода (ХХ).

Регулируется качество ТС очень просто, и любой автовладелец может выполнить регулировку своими руками. Для этого нужно хорошо прогреть движок и винтом количества выставить обороты в пределах 800-900 об/мин. Затем:

• закручиваем винт качества до тех пор, пока ДВС не начнет работать с некоторыми перебоями и снижать кол-во оборотов;
• отворачиваем винт так, чтобы мотор опять заработал ровно, обычно достаточно сделать один оборот. Если винт отпустить слишком много, расход топлива увеличится.

В иных случаях приходится винт количества ослаблять больше, так как в работе двигателя появляются провалы.

Одна из самых частых проблем холостого хода – невозможность регулировки карбюратора Солекс 21083 с помощью винта качества – при его закручивании и откручивании обороты ДВС не меняются. Причин такой неисправности несколько:

• засорился жиклер в электромагнитном клапане;
• засорился канал ХХ, который находится под «качественным» винтом;
• неисправен сам электромагнитный клапан (ЭК).

Работоспособность самого ЭК проверить достаточно просто, делаем это следующим образом:

• на неработающем двигателе снимаем провод с клапана;
• выкручиваем ЭК;
• снимаем с него топливный жиклер, он сдергивается руками;
• включаем зажигание;
• соединяем провод с ЭК – в момент контакта должен раздаться сухой четкий щелчок, и шток клапана утапливается. Если щелчка нет, а шток не двигается, такой ЭК необходимо заменить.

Проверить работоспособность ЭК можно и другим способом – во время работы ДВС на холостом ходу нужно сдернуть провод с электромагнитного клапана – если мотор заглохнет, значит, электромагнитный клапан работает исправно.

Если каналы ХХ засорились, мотор на минимальных оборотах начинает работать с перебоями, глохнет при сбросе газа. Когда нет времени заниматься ремонтом, а доехать то точки назначения необходимо срочно, есть один способ, которым можно заставить работать мотор стабильно на холостом ходу.

Для этого во время работы ДВС на ХХ ослабляем ключом на 13 ЭК, находим то положение, в котором движок работает наиболее стабильно.

Но так ездить постоянно не следует – при таком положении электромагнитного клапана резко возрастает расход топлива, так как система холостого хода работает в обход топливного жиклера ХХ.

Уровень топлива в карбюраторе Солекс 21083

На автомобиле ВАЗ-2109 регулируем уровень топлива следующим образом:

• останавливаем двигатель, демонтируем корпус воздушного фильтра;
• отсоединяем провод электромагнитного клапана, освобождаем трос подсоса;
• раскручиваем хомуты и сдергиваем с карбюраторной крышки топливные шланги (основной и обратный);
• отвинчиваем пять винтов, которые крепят крышку;
• снимаем крышку и переворачиваем ее, держим ее горизонтально, смотрим, какой имеется зазор между поплавками и горизонтальной поверхностью самой крышки – он должен находиться в пределах 1,0-1,5 мм;
• регулировку нужного зазора производим путем подгибания пластины, держащей поплавки. При регулировке нужно добиться одинакового расположения поплавков над поверхностью крышки.

Согласно книжной инструкции, уровень топлива в карбюраторе Солекс 21083 замеряется с помощью штангенциркуля – определяется расстояние между верхней поверхностью основного корпуса и уровнем имеющегося в камере топлива, он должен составлять 24-26 мм. Замер следует производить сразу после снятия карбюраторной крышки, так как бензин быстро испаряется.

Настройка карбюратора Солекс 21083

Все перечисленные выше регулировки относятся к настройкам карбюратора Солекс 21083, и от того, как хорошо будет отрегулирован узел, зависит характер работы двигателя, расход топлива. Есть еще некоторые настройки, на которые также следует обратить внимание.

В электромагнитном клапане находится жиклер холостого хода, и диаметр его сечения может быть разным – от 39 до 42 мм, также ест распылители ускорительного насоса с различным сечением «носиков» (35х40, 40х40, 45х40, 35х35).

Подбором необходимого диаметра обоих элементов можно добиться работы карбюратора без провалов, хорошей приемистости. Что-то определенное здесь рекомендовать трудно, в каждом конкретном случае нужен индивидуальный подход, и достигается наилучший результат методом проб и ошибок.

Кстати, «носики» распылителей могут быть направлены:

• оба в первичную камеру;
• один распылитель – в первую камеру, другой – во вторую.

Снятие и установка Solex

Для того чтобы произвести ремонт или продувку (промывку) карбюратора, его необходимо снять. Снимается узел достаточно просто, это может сделать практически любой автомобилист самостоятельно. Снимаем устройство следующим образом:

• выключаем зажигание, в первую очередь производим съем корпуса воздушного фильтра;
• демонтируем с привода дроссельной заслонки возвратную пружину;
• отсоединяем трос газа;
• отворачиваем крепления тросика подсоса;
• откручиваем четыре гайки, на которых крепится сам корпус карбюратора;
• демонтируем узел.

Установка производится в обратной последовательности.

Основные неисправности Solex 21083

Есть неисправности, которые наиболее характерны для карбюраторов Солекс:

• засорение топливного жиклера ГДС;
• попадание соринок в систему холостого хода, особенно часто забивается жиклер ХХ в электромагнитном клапане;
• деформация нижней поверхности основного корпуса вследствие перегрева;
• выход из строя диафрагмы ускорительного насоса;
• дефект электромагнитного клапана;
• ослабление посадки диффузоров в корпусе.

Если деформируется корпус, между карбюратором и впускным коллектор подсасывает воздух, и мотор начинает работать с перебоями, так как топливовоздушная смесь обедняется. Холостой ход плохо поддается регулировке, и для исправления дефекта требуется шлифовать поверхность на наждачном круге. Если коробление поверхности значительное, шлифовка уже не поможет, требуется замена корпуса.

Диафрагма ускорительного насоса со временем может растрескаться, потерять эластичность, в ней появляются разрывы.

Проверить состояние диафрагмы достаточно просто, для этого снятие карбюратора не потребуется. Чтобы добраться до диафрагмы, нужно открутить 4 винта крышки ускорительного насоса и извлечь деталь. Проверяется состояние диафрагмы путем ее внешнего осмотра.

Источник:

Настройка карбюратора Солекс

Существует много различных модификаций карбюраторов Солекс, в то же время серия 21083 является базовым вариантом с минимальным сечением диффузоров. Эта модель, как правило, устанавливается на 1,5-литровые двигатели автомобилей ВАЗ. Ранее мы уже писали о настройке «Озон» на моделях 2106 и 2107.

Огромная популярность этой серии обусловлена возможностью проточки диффузоров. Таким образом, можно сделать практически любую модификацию карбюратора.

Специалисты не рекомендуют устанавливать Солекс на двигатели объёмом больше 1,5 литра, так в этом случае на больших оборотах мотор будет «душиться».

Если предполагается настройка этого карбюратора под силовой агрегат УЗАМ, необходимо выполнить замену жиклёров из-за того, что следует обеспечить более обогащённую топливную смесь.

Самостоятельная регулировка карбюратора ВАЗ 2108

Время прочтения:

Некоторые узлы автомобиля нуждаются в очень точной настройке. К числу таких узлов относится и карбюратор. Достаточно самого незначительного загрязнения или нарушения настроек — и в работе двигателя начинаются проблемы. О том, как произвести регулировку карбюратора на ВАЗ 2108, мы и расскажем читателям в данной статье.

Когда регулировать: основные признаки неисправности

проблема для любого карбюратора — некачественный бензин. Именно из-за него в этом узле возникают загрязнения, нарушающие работу всего двигателя. Убедиться в низком качестве бензина просто: достаточно выкрутить свечи. Если они покрыты белым налётом, значит, бензоколонку пора менять, а карбюратор — чистить и настраивать. Есть ещё несколько характерных признаков неисправного карбюратора.

• Двигатель начинает троить (то есть работают только три цилиндра из четырёх).
• Машина трогается с места рывками, которые могут возникать и в процессе движения.
• Даже на холостом ходу двигатель работает нестабильно.
• Расход топлива значительно увеличился.
• Двигатель реагирует на нажатие педали газа с ощутимой задержкой.

Необходимые инструменты

1. Средство для очистки карбюратора.
2. Комплект рожковых ключей.
3. Отвёртка с плоским жалом (средних размеров).
4. Плоскогубцы.
5. Тахометр.

Как отрегулировать карбюратор ВАЗ 2108 своими руками

1. Открывается капот автомобиля, с поверхности карбюратора удаляются все загрязнения, снимается воздушный фильтр.
   Воздушный фильтр ВАЗ 2108 и датчик снимаются
2. После очистки проверяется натяжение троса дроссельной заслонки. Натяжение не должно быть слишком сильным. Вместе с тем провисания тоже наблюдаться не должно. Для регулировки натяжения гайка наконечника, находящаяся на защитной рубашке троса, зажимается рожковым ключом на 13, а контргайка при этом ослабляется другим ключом.
3. После ослабления троса устанавливается нужное расстояние между наконечником и гайкой.

   Правило таково: когда педаль газа не нажимается, заслонка полностью закрывается. Когда педаль полностью нажимается — заслонка полностью открывается.
   Регулировка троса дроссельной заслонки карбюратора ВАЗ 2108

4. После выставления нужного расстояния контргайка затягивается, длина троса заслонки надёжно фиксируется.
5. Теперь проверяется длина свободного хода тяги воздушной заслонки. Когда рукоятка привода нажимается полностью, заслонка находится в положении «открыто». Если этого не наблюдается, требуется регулировка.
6. Болт, которым тяга крепится к рычагу, ослабляется рожковым ключом на 10.
7. Далее рычаг заслонки поворачивается, после чего рукоятка привода утапливается в корпус.
8. Трос тяги воздушной заслонки зажимается плоскогубцами, вытаскивается из защитной рубашки на необходимую длину, после чего крепёжный болт затягивается.
9. Рукоятка привода вытягивается, при этом контролируется угол закрытия воздушной заслонки. Если оказывается, что закрытие неполное, крепёжный болт снова отворачивается и защитная рубашка на тросе немного сдвигается.

   Эти манипуляции производятся до тех пор, пока закрытие заслонки при вытянутом рычаге привода не будет полным.
   Длина троса воздушной заслонки регулируется двумя рожковыми ключами

10. Теперь регулируется пусковое устройство карбюратора. Для этого рукоятка привода воздушной заслонки полностью вытягивается из корпуса.
11. Двигатель автомобиля запускается.
12. Заслонка с помощью отвёртки открывается приблизительно на треть.
    Дроссельная заслонка отвёрткой открывается на треть
13. После этого рожковым ключом на 7 подтягивается винт, регулирующий объём подаваемой топливной смеси.

    Он затягивается до тех пор, пока скорость вращения двигателя не достигнет 3300 об/мин (показания в ходе регулировки снимаются с помощью тахометра).

14. Как только вышеуказанная цифра достигнута, заслонка аккуратно закрывается, после чего начинается постепенное ослабление контргайки. Ослаблять её нужно до тех пор, пока скорость не достигнет 2900 об/мин.
15. Как только эта цифра достигается, гайка фиксируется, а воздушный фильтр ставится на место.
16. Для регулирования режима холостого хода количество оборотов коленвала доводится до максимума.

    Делается это с помощью винта, регулирующего качество топливной смеси.
    Винты реуглировки системы холостого хода карбюратора ВАЗ 2108–2109: 1 — регулировочный винт количества смеси; 2 — регулировочный винт качества (состава) смеси; 3 — уплотнительное кольцо; 4 — заглушка регулировочного винта

17. Затем с помощью винта, регулирующего объём подаваемой смеси, количество оборотов коленвала снижается до тех пор, пока не достигается уровень, который превышает оптимальный уровень холостого хода на 100 об/мин.
18. После этого с помощью винта для регулировки качества смеси обороты коленвала вновь снижаются до нормального значения (оно указывается в инструкции по эксплуатации автомобиля). На этом регулировка холостого хода заканчивается.

:  Самостоятельно проверяем давление в шинах автомобиля

Важные моменты

• Перед тем как регулировать карбюратор, рекомендуется провести его самоочистку. Для этого в бензобак заливается специальная жидкость для чистки карбюраторов, двигатель запускается и работает (объём заливаемой жидкости и время работы двигателя всегда указываются на ёмкости с чистящей жидкостью и зависят от конкретной марки). Иногда этой меры бывает достаточно, чтобы избавиться от вышеуказанных признаков неисправности карбюратора и обойтись без его тонкой регулировки.
• Если самоочистка не помогла, выход один: необходимо снять и промыть карбюратор.

  Для промывки используются как специальные жидкости, так и обычный керосин. Категорически не рекомендуется для удаления загрязнений использовать кисточки или ворсистую ветошь. Волоски и ворсинки, оставшись в мелких отверстиях карбюратора, могут свести на нет все усилия по его очистке. Оптимальный вариант: тщательная промывка в специальной жидкости, а затем продувка всех мелких отверстий сжатым воздухом.

• Перед тем как снимать карбюратор и чистить его внутри, рекомендуется тщательно очистить его снаружи. Причём очищать нужно не только сам карбюратор, но и все детали, находящиеся рядом с ним.

  Необходимо помнить: любая грязь, оставшаяся на прилегающих деталях, может попасть в чистый карбюратор, когда он будет устанавливаться обратно в двигатель. И если это произойдёт, всю процедуру очистки придётся начинать заново.

Для того чтобы карбюратор работал правильно, следует уделять внимание не только его настройке, но и очистке. Если какой-то из этих процедур пренебречь, то карбюратор вскоре вновь выйдет из строя.

Кроме того, внимание следует обратить не только на качество бензина, но и на состояние воздушного фильтра автомобиля, так как в некоторых случаях именно изношенный фильтр оказывается причиной быстрого загрязнения карбюратора.

:  О мошенничестве и обмане при продаже автомобиля

Копирайтер с пятилетним стажем. (1 голос, 5 из 5)
