Проверка давления в топливной рампе своими руками

Как сделать замер давления в топливной рампе?

В современном бензиновом двигателе горючая смесь впрыскивается в цилиндры форсунками инжектора по команде электронного блока управления. Обычно диагностика контура топливоподачи мотора выполняется в условиях автосервиса, хотя явные неполадки автолюбитель может определить самостоятельно. Чтобы отыскать причину возникшей неисправности, нужно проверить давление в топливной рампе и других точках системы.

Когда нужно проводить замеры?

Работа системы питания построена следующим образом:

1. Расположенный в баке электрический бензонасос качает топливо по магистрали в топливную рампу и дальше, к форсункам.
2. Регулятор ограничивает давление бензина на определенном уровне, сбрасывая излишки в бак по обратному трубопроводу.
3. Инжектор смешивает горючее с воздухом, затем смесь направляется к форсункам, открываемым по команде контроллера.

Когда износ регулятора (сокращенно – РДТ), насоса либо форсунок достигнет критического уровня, давление в бензиновом контуре изменится в сторону уменьшения или повышения. Возможны 2 сценария: нехватка горючей смеси для нормальной работы двигателя либо ее избыток – свечи буквально заливает топливом.

Выявить неисправность в обоих случаях поможет проверка давления в топливной рампе, расположенной рядом с головкой цилиндров. Элемент представляет собой коллектор с ответвлениями для форсунок, к которому подведена основная бензиновая магистраль.

Давление горючего в коллекторе стоит померить при возникновении следующих симптомов:

• автомобиль слабо разгоняется, после резкого нажатия педали акселератора ощущаются рывки и замедление;
• двигатель загруженной машины «не тянет», плохо заводится на холодную;
• периодически раздаются выстрелы в выпускном коллекторе;
• прогретый мотор не заводится после кратковременной стоянки (особенно летом), стартер нужно крутить 20–40 секунд.

Два первых признака указывают на явный недостаток бензина, возникающий из-за падения давления в рампе. Третий случай – попадание несгоревшего топлива в выхлопной коллектор с последующим догоранием (раздается хлопок). Четвертый симптом говорит о протекании форсунок, когда цилиндры во время стоянки заполняются чистым бензином. Пока поршни не выбросят излишки горючего, двигатель не запустится.

Измерительные приспособления

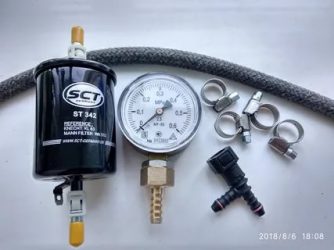

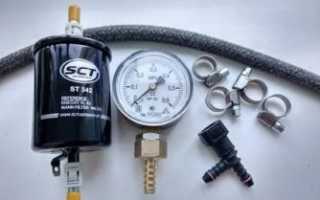

Чтобы проверить давление топливного насоса своими руками, нужно подготовить набор нехитрых приспособлений:

• манометр, рассчитанный на максимальное давление 10 Бар (1 МПа), подойдет прибор для проверки шин;
• шланг бензиновый внутренним диаметром 8 мм;
• колпачок для выкручивания золотников из колесных вентилей;
• зажимные хомуты 10–15 мм – 2 шт.

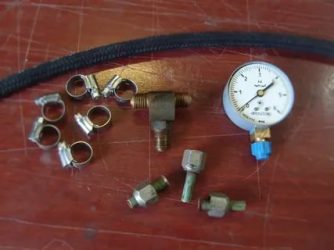

Для проведения замеров в других точках контура топливоподачи понадобятся самодельные переходники для подключения бензинового шланга с манометром. Если магистраль собрана на быстросъемных пластиковых соединениях, нужно купить один такой фиксатор со штуцером. Чтобы подключиться к резьбовому стыку, приобретите соответствующую трубку с гайками и разрежьте ее на 2 части.

Из инструментов и вспомогательных приспособлений вам понадобится:

• пассатижи;
• отвертка;
• обрезанная пластиковая бутылка небольшой емкости (до 1 л);
• ветошь.

Подключение манометра и замер в бензиновой рампе производится в любом удобном месте – открытой площадке, гараже либо на эстакаде. Если понадобится проверить сам бензонасос, нужно подготовить стандартный комплект инструмента для разборки узла, расположенного под задним сиденьем автомобиля. Для замены фильтра тонкой очистки горючего машину придется загнать на смотровую канаву.

Инструкция по диагностике

Первым делом необходимо освободить доступ к рампе и штуцеру, установленному на торце коллектора. Демонтируйте элементы, мешающие выполнению замеров, – воздуховод, корпус фильтра, патрубок вентиляции картера и так далее (перечень деталей зависит от модели авто). Приступайте к измерению, ориентируясь по инструкции:

1. Открутите защитный пластмассовый колпачок с диагностического штуцера на рампе.
2. Подставьте обрезанную пластиковую емкость и с помощью колпачка для откручивания золотников стравите давление, накачанное насосом ранее. Можно надавить клапан либо вывернуть золотник на 2–3 оборота.
3. Один конец бензинового шланга наденьте на штуцер манометра и зафиксируйте хомутом. Выкрутите золотник из коллектора, натяните второй конец шланга на патрубок.
4. Включите зажигание, при этом электробензонасос станет накачивать горючее в систему. Убедитесь, что на стыках диагностического приспособления отсутствуют протечки.
5. Заведите мотор и зафиксируйте давление топлива в рампе по манометру.

Совет. Лучше снимать показания прибора дважды – после включения зажигания и запуска двигателя. Если заметите разницу, нужно дополнительно проверять регулятор и бензонасос.

Норма давления в контуре подачи топлива зависит от конструкции системы. В автомобилях, где РДТ и трубка сброса – «обратка» – расположена в моторном отсеке, манометр должен показать 2,7 Бар. Верхний и нижний допустимый предел – 2,7–3,0 Бар. Если измеренные величины выходят за указанный диапазон, следует продолжить диагностику и отыскать причину неполадки.

На многих автомобилях, в том числе ВАЗ, регулятор напора и шланг обратного слива горючего находится рядом с бензонасосом. Норма давления на коллекторе для таких машин составляет 3,8 Бар, максимальное значение – 4 Бар.

Если в процессе измерения отмечаются периодические скачки напора в пределах 0,2 Бар, нужно почистить либо заменить первичный сетчатый фильтр. Как правило, он устанавливается в бензобаке вместе с электрическим насосом.

Проверка отдельных элементов

Когда замер давления в топливной рампе показывает отклонение от нормы, нужно рассматривать следующие причины:

• электробензонасос неспособен развивать требуемую производительность;
• вышел из строя регулятор, отчего напор бензина в контуре снижается либо возрастает сверх нормы;
• напрочь засорился фильтр тонкой очистки, препятствующий нормальному проходу топлива;
• протекают изношенные клапаны форсунок – двигатель «заливает» топливом.

Один из способов проверки бензонасоса – передавить пассатижами шланг «обратки», находящийся в подкапотном пространстве. Когда обратная магистраль перекрыта, манометр должен показать не менее 5 Бар, с новым насосом – 6 Бар. Давление 4 Бар является критично низким.

Поскольку вышеописанная методика не дает абсолютно точный результат и применима не на всех моделях автомобилей, желательно проверить бензонасос путем прямого подключения манометра. Следует исключить другие элементы системы – трубопроводы, фильтр тонкой очистки и регулятор. Снимите заднее сиденье машины, доберитесь до агрегата и подсоедините измеритель к выходному штуцеру напрямую.

Если показания на рампе и на штуцере насоса выйдут одинаково низкими, меняйте перекачивающий агрегат. В противном случае проблему нужно искать в другом месте, следуя алгоритму:

1. Продуйте бензопровод и поменяйте фильтр, затем проведите испытания повторно.
2. Снова подключите манометр к рампе, заведите мотор и снимите со штуцера РДТ вакуумный патрубок (идет от всасывающего коллектора). Если напор не изменится, ставьте новый регулятор.
3. Чтобы убедиться в исправности форсунок, нужно померить и сравнить два показателя: давление на коллекторе с пережатым шлангом «обратки» и максимальный напор, создаваемый насосом при подключении напрямую. Если второе значение гораздо больше, часть давления теряется на форсунках.

Если вы обнаружили проблемы с потерей напора на самом коллекторе, демонтируйте рампу и проверяйте каждую форсунку отдельно. Неисправные детали по одной не меняются – придется покупать и ставить полный комплект.

Простейший способ проверить форсунки на предмет протекания – испытать в работе вместе с коллектором. Снимите рампу, не отсоединяя топливную магистраль, подложите ветошь и включите зажигание. Если клапаны форсунок износились и потеряли герметичность, с них начнет капать бензин. Рабочие элементы стоит проверить еще раз – с передавленным шлангом «обратки».

Как проверить бензонасос: признаки неисправности, манометр для измерения

Современные автомобили оснащаются электронной системой управления двигателем. Впрыск топлива в камеру сгорания производится форсунками. Для подачи бензина предусмотрен электрический бензонасос. Топливо с бака под определённым давлением порядка 3 – 4 атм подается в форсунки и распределяется на тарелку клапана или непосредственно на поршень.

В основном используется центробежный бензонасос погружного типа. В составе модуля устанавливается непосредственно в бензобак. Существуют также навесные насосы, но не так распространены.

Автовладельцы могут столкнуться с ситуацией, когда машина не заводится, плохо тянет или идет рывками. Одной из причин может быть неисправность бензонасоса. Он перестает выдавать требуемое давление в топливной системе, форсунка плохо распыляет топливо и смесь в камере сгорания не воспламенятся. Рассмотрим, как проверить бензонасос, факторы, влияющие на его работу и основные неисправности.

Топливный насос проверяется замером давления в рампе или непосредственно около насоса.

Как правило на рампе есть специальный штуцер для манометра.

Также можно померить давление своими руками с помощью манометра в домашних условиях, если таковой имеется. Сложности в этой процедуре не возникает, если есть штуцер в рампе. Если же его нет, нужно найти место соединения в топливном трубопроводе и поставить прибор в разрыв шланга подачи бензина. Для этого нужен тройник.

Проверка давления нажатием на ниппель в рампе не имеет смысла, так как из-за паров бензина и нагрева может сложиться впечатление, что давление есть. Если насос не издает звуков, нужно проверить питание мультиметром или контрольной лампой. Замер давления в рампе входит в стоимость диагностики двигателя. Будет рациональнее проверить всю топливную систему и устранить на месте.

Работоспособность электробензонасоса определятся величиной давления и производительностью — объемом нагнетающей им жидкости в час. В конце данной статьи приведена таблица значений давления топлива для распространенных автомобилей.

По статистике выявлены ряд факторов, влияющих на работу насоса:

• Наличие воды в баке;
• Отсутствие бензина;
• Некачественный бензонасос;
• Забитый фильтр тонкой и грубой очистки;
• Короткое замыкание по цепи или в самом бензонасосе.

Прибор для измерения давления топлива

Как было сказано выше, работа бензонасоса проверяется специальным прибором — манометром. Самый распространенный МП – 100 производства ООО «НТС». В нашем сервисе мы используем его с 2008 года, точность показаний осталась на заводском уровне. В комплекте имеются переходники и клапан сброса давления.

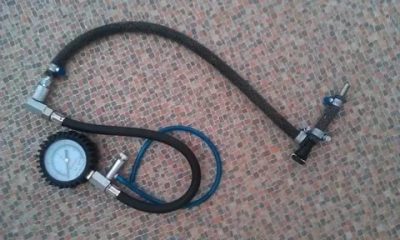

Манометр МП — 100

Позволяет измерить давление топлива как в рампе при наличии штуцера, так и в любом месте топливопровода. В наборе с манометром имеется переходники:

УП-2 переходник удлинитель позволяет делать замер на заднеприводной классике.ТПБ-2 переходник для быстросъемных соединителей.

Позволяет легко проводить измерение давления на большинстве современных авто.

Существуют много аналогичных тестеров для проверки давления топлива. Отличия как в цене, размерах, циферблате. Конструктивно все измерители схожи. Можно сделать манометр своими руками, но цена не оправдывает себя. Намного проще и результативнее обратится к диагностам или в любой сервис. Сделают заключение и устранят неисправность.

Не качает бензонасос: причины

Если давление топлива оказалось ниже допустимого, а насос перестал работать, нужно разобрать в причинах почему бензонасос не качает топливо.

Если шума с насоса нет, то есть не включается при включении зажигания:

• Нужно проверить питание 12 Вольт, массу на фишке бензонасоса. Если не срабатывает реле, подкинуть электронный блок управления «мозги». При отсутствии напряжения найти и устранить причину по электрической цепи автомобиля.

• Далее если напряжение и масса есть, проверить целостность проводов внутри насоса, для этого нужно его демонтировать с бака и разобрать. Частым явлением на вазовских модулях бывает прогар фишки в корпусе бензонасоса. Тогда приходится менять и фишку и верхней разъем на корпусе модуля.

• Если и тут все в порядке, но мотор не запускается, подключить к модулю 12 вольт от АКБ и проверить шум насоса. Если бензонасос не работает значит он умирает. Заменить моторчик бензонасоса.

Если топливный насос работает, но не качает бензин проверить:

1. Давление топлива в рампе
2. Забитость трубопровода, фильтров тонкой и грубой очистки.
3. Регулятор давления топлива на работоспособность. Находится на рампе или в модуле бензонасоса в баке.

Частым явлением бывает вода в баке, которая зимой превращается в лед. Соответственно насос работает, но не выдает требуемое давление.

Если электробензонасос, то работает, то не работает:

1. Разобрать модуль насоса
2. Посмотреть фишку на прогар контактов, как показано выше.
3. Проверить реле и контакты на мозгах.

Бываю случаи, когда бензонасос перестает работать на ходу. Это очень неприятная ситуация, особенно в городе, в потоке машин и в пробках.

Когда поменяли бензонасос и он снова перегорел, нужно проверить топливную систему полностью.

Двигатель не запускается

Это главный симптом неисправного топливного насоса. Летом в жару может проявится умирающий бензонасос. Место стыка крыльчатки с осью ротора расширяется, и она проворачивает. Следует осуществить проверку давления топлива с рампы и с насоса непосредственно.

Ресурс топливного насоса определяется эксплуатацией автомобиля владельцем. Что требуется для то, чтобы бензонасос прослужил дольше и не вышел из строя:

• Проверять наличие воды в баке. Для профилактики наливать любой чистый спирт в бак. Он смешивается с водой и сгорая выходит через выхлоп. В магазинах есть вытеснитель влаги фирмы «Тритон». В составе изопропиловый спирт.

При покупке других вытеснителей или осушителей внимательно прочтите состав, так как спирта может не быть, а присутствовать другие химические соединения, которые почистят бак и засорят форсунки.

• Желательно иметь уровень топлива не менее половины бака. Это минимизирует соотношение вода-бензин, насос лучше охлаждается.
• Сеточку бензонасоса менять каждые 30 000 км, а фильтр тонкой очистки (бочонок) каждые 15 000 км. В этом то фильтре и скапливаются все отложения и вода. Причины поломки насоса в следствии сжатой сетки от воды частое явление.

Автомобиль плохо набирает обороты

Потеря тяги при отказе топливного насоса довольно распространённый симптом номер два. Цилиндры начинают плохо работать, нормального впрыска форсункой нет, воспламенение смеси становится не эффективным. Форсунка дает неравномерный распыл, скорость притока смеси в камеру сгорания падает. Таким образом, если электробензонасос отказал, то мощность двигателя снижается.

При потере тяги не обязательно сломался бензонасос. Нужно проверить фильтра, топливную магистраль, регулятор давления топлива на забитость.

Проверить регулятор давления топлива

Регулятор давления топлива устанавливается на рампе или в модуле бензонасоса. Проверка неисправного клапана осуществляется тем же манометром для диагностики давления топлива. Порядок действий:

1. Закрутить прибор в разрыв подающей топливной магистрали;
2. Включить зажигание;
3. Если не включается бензонасос, прокрутить стартером;
4. Дождаться выключения бензонасоса. Давление не должно упасть на величину более 0,5 атм. Если упало до нуля, значит обратный клапан неисправен и сливает топливо в бак;
5. При повышении давления выше допустимого можно говорить о заклинивании регулятора давления топлива.

Таким образом, определить неисправность обратного клапана на инжекторе можно обычным манометром. Достаточно выполнить действия выше.

Признаки неисправности РДТ (регулятора давления топлива):

1. Плохой запуск. Если клапан пропускает, давление в рампе успевает снижаться, до начала прокрутки двигателя;
2. При забитом РДТ могут порваться шланги, так как давление в системе повышается до максимально выдаваемого бензонасосом.

Данные симптомы частое явление на отечественных автомобилях. При пропускании РДТ можно пережать шланг обратки и регулятор восстановится. Как правило, данный метод помогает. Ни один датчик электронной системы управления не зафиксирует данную неисправность.

Замерить давление топлива в рампе

Как было сказано выше, для того чтобы замерить давление топливного насоса в рампе нужно манометр последовательно закрутить в подачу топлива. Замер производят на разных режимах, в зависимости от симптомов неисправности:

• Автомобиль не заводится. Делаем измерение при включении зажигания. Через диагностический сканер можно включить бензонасос через исполнительные механизмы. Рабочее давление от 3 до 4 атм.
• Пропала тяга. Сначала нужно измерить давление топлива на зажигании, если выдает нормальное показание, мерим на холостом ходу. Насос должен выдавать 2,5 – 4,2 атм в зависимости от типа двигателя. 2,5 — РДТ на рампе, 4,2 — РДТ в баке.
• Бываю случаи, когда владелец жалуется на потерю тяги кратковременно или в жару. В таком случае нужна проверка на ходу. Цепляем манометр, проверяем герметичность контакта со штуцером, чтобы не было течи бензина. Закрепляем прибор на лобовое стекло, можно под дворник, и едем. Если во время движения давление топлива падает, нужно заменить бензонасос, фильтра, продуть магистрали.
• Как проверить бензонасос в стенку. Такая процедура нужна для исключения забитого фильтра, магистралей регулятора давления топлива. Значение давления на инжекторе в стенку должно быть от 6 атм.

Такими не сложными действиями можно померить давление бензина на любом автомобиле. Главное соблюдать меры безопасности по работе с горючими жидкостями.

Гудит бензонасос

Топливный насос может гудеть или пищать по разным причинам. Жужжать бензонасос может в силу характера конструкции системы. Если же есть подозрение на неисправность электробензонасоса нужно проверить топливную систему полностью.

Если бензонасос шумит при высокой температуре окружающего воздуха, надо проверить дышит ли бензобак. Проверить трубку паров бензина, клапан абсорбера. Если найти причину не удается, просверлить отверстие в крышке заливной горловины.

После замены новый бензонасос может издавать кратковременный шум. Подождите около 5 минут, если насос продолжает гудеть, проведите процедуры выше.

Перегрев бензонасоса

Насос перегревается в случае:

1. Мало бензина или его отсутствие в баке;
2. Инородные материалы попали в модуль бензонасоса или в сам моторчик;
3. Вода в баке;
4. Забиты топливные магистрали, фильтра тонкой или грубой очистки. Топливо импульсно возвращается обратно в бензонасос, поэтому греется;
5. Замыкание обмоток статора моторчика бн, в следствии чего нагревается.

Если давление топлива на манометре скачет, это говорит о забитости фильтров.

Бензонасос не качает при включении зажигания

Современные системы управления двигателем блокируют бензонасос до прокрутки стартером. То есть чтобы электробензонасос заработал нужно начать заводить двигатель. Если же он и так не срабатывает проверить питание 12 В, для этого сканером включить реле бензонасоса.

Признаки низкого давления топлива в рампе

Главный симптом слабого давления плохой запуск двигателя и потеря мощности. Причины могут быть как самом БН, проводящих магистралях, фильтрах.

Почему падает давление топлива в рампе

Если при проверке давление топлива быстро падает после выключения насоса, нужно заменить регулятор давления топлива. Перед заменой можно попытаться его реанимировать. Для этого зажимаем обратную магистраль и включаем насос, давление повысится до максимального и резко отпускаем обратку. Таким образом мембрана в клапане садится на место и давление держит. Такие же симптомы могут быть после остановки двигателя. Давление резко падает, бензин сливается в бак и следующий запуск мотора будет затруднен.

При неисправности бензонасоса давление будет падать на оборотах.

Сигнализация блокирует бензонасос

Блокировка бензонасоса может произойти из-за замыкания блока не штатной сигнализации. В этом случае нужно произвести демонтаж сигнализации и заменить на новую.

Постоянно работает бензонасос

При остановке двигателя и выключении зажигания насос не отключается. Причина может быть в том, что реле бензонасоса замкнуло и не выключается. Питание 12 В постоянно приходит и электробензонасос качает.

Бензонасос жужжит, но не качает в чем причина

Автовладельцы часто сталкиваются с такой проблемой, что машина не заводится, но бензонасос жужжит. Дело в том, что сам моторчик работает, а крыльчатка проворачивает на оси статора. Соответственно давление не создается и двигатель не запускается. В таких случая поможет проверка давления топлива манометром.

Таблица значений давления топлива по маркам автомобилей

Марка автомобиля	Давление, атм
фиат альбеа	3,8
лифан солано	3,8
шевроле ланос	3,8
шевроле круз	4
хендай солярис	4
хендай акцент	4
форд фокус 2	4
уаз патриот	4
уаз 409 двигатель	3,8
субару легаси	3,8
субару	3,8
рено логан	3,5
приора	3,8
пежо 308	3,8
нива шевроле	3,8
матиз	3
м57 бмв	3,8
лачетти	3,8
киа спектра	3,8
калина	3,8
инфинити qx56	4
змз 406	3
змз 405 евро 2	3
газель 405 евро 3	4
газ 3110	3
ваз 2115	3 — 3,8
ваз 2114
ваз 2112
ваз 2110
ваз 2107 инжектор	2,5 — 3
газель 4216	3,8
z18xe	3,8
nissan primera	3,8
lexus is 250	3,8
ix35	3,8
дэу нексия	3,2-3,8

Давление в топливной системе с распределенным впрыском: полная проверка и вердикт

Полезность проверки давления в топливной системе сложно недооценить. Ведь по манометру мы можем судить о состоянии как ведущих элементов (бензонасос и регулятор давления топлива), так и копеечных расходников, как-то фильтры тонкой и грубой очистки. При желании в фокус диагностики можно включить форсунки и отдельные участки топливопровода. Измерения, необходимо признать, серьезные – без специальной аппаратуры и технических знаний не обойтись! Чем, как и где мерить давление в топливосистеме – рассказывают эксперты Autobann.su.

Чем мерить?



Безусловно, специальный набор со штуцерами, шлангочками и манометром – идеальный выбор. Но, если такового в наличии нет, то комплект можно собрать из подручных средств.

Центральное звено измерительной аппаратуры – манометр. Во время измерений максимальное давление будет колебаться в пределах 6 атмосфер, поэтому прибор должен быть рассчитан минимум на 7-8 атмосфер. Что же касается градуировки шкалы, то удобнее, чтобы она была именно в атмосферах.

Ценный практический совет – использовать манометр для измерения давления в шинах: шкала удобна, а условный проход трубки составляет 8 мм. Стоит отметить, что газовый манометр также подходит для подобных целей. Впрочем, диаметр выходного штуцера у него, как правило, больше. Например, для прибора на 1,0 МПа эта величина составляет уже 9 мм.

Внимание! 0,1 МПа – это примерно 1 атмосфера.

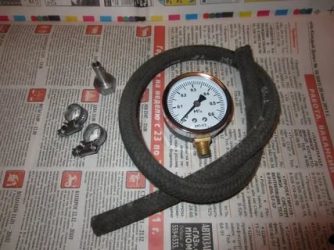

В дополнение к манометру необходим резиновый шланг и пара хомутов. Это комплект минимум. Если понадобится глушить регулятор давления топлива на системах без «обратки» или мерить давление на входе в топливную рампу, то потребуются заглушка и переходной штуцер соответственно. Поскольку конструкция коммутирующего узла между топливопроводом и рампой может быть различной, то переходник необходимо подбирать по месту. В первом приближении стоит отметить, что бывают резьбовые и быстросъемные конструкции.

Как проверить топливную систему в домашних условиях?

Первой точкой замера по умолчанию является выход из топливной рампы. Здесь мы аттестуем всю систему в комплексе и регулятор давления топлива в частности. Оценка состояния форсунок выполняется на основании измерения давления на входе в рампу и на выходе из нее. А по напору на выходе из насоса и перед топливной рампой мы можем судить как о состоянии самого насоса, так и фильтра тонкой очистки.

Давление в топливной рампе

Отыскав под капотом трубку, распределяющую бензин по форсункам, нащупываем на ней пластмассовый колпачок. Его размеры и фактура практически идентичны тем, что на колесах. Под этой заглушкой находится привычный нам золотник. Узел необходим для того, чтобы стравливать избыточное давление из топливной магистрали после недавней остановки двигателя, например, при замене фильтра тонкой очистки.

Стравить топливо из магистрали проще простого. Достаточно нажать на золотник, подставив перед этим баклажку или тряпку. Перед подсоединением манометра этот самый ниппель необходимо выкрутить по принципу, аналогичному демонтажу колесного золотникового стержня.

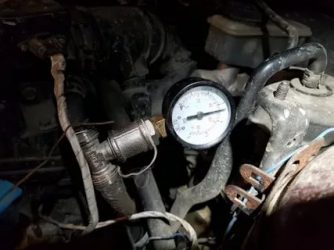

Манометр подключается к топливной рампе с помощью шланга. Во избежание протечек и срывов трубка в районе штуцеров обжимается хомутами. Смонтировав аппаратуру, заводим двигатель и первым делом проверяем, не протекает ли бензин в местах подсоединения измерительной аппаратуры. Если все в порядке, приступаем к снятию показаний.

Системы с полноценной «обраткой» и без нее выдают различные цифры на манометре. Для начала рассмотрим диагностику топливосистемы с обратной магистралью:

1. После пуска мотора давление в топливной рампе должно быть 2,5-2,7 атмосфер.
2. При перегазовке напор должен увеличиваться до 3 атмосфер.

У систем с РДТ, расположенным в корпусе насоса, цифры должны быть 3,8 и 4 атмосферы соответственно. Кратковременные колебания давления в пределах 0,2 атмосфер свидетельствуют о засорении фильтра грубой очистки (приемная сетка бензонасоса). Причиной этого является посредственная забота АЗС о сберегающих емкостях, наблюдаемая, как правило, у аутсайдеров рейтинга заправок по качеству бензина.

Регулятор давления топлива – исправен ли он?

Продолжая осмотр топливной системы, стоит проверить регулятор давления топлива, деталь, обеспечивающую постоянство напора бензина в магистрали. На топливосистемах с «обраткой» этот элемент расположен в топливной рампе, а шланг, идущий от него, как раз-таки именуется обратной магистралью.

Сняв шланг, связывающий РДТ с впускным коллектором, давление в рампе должно подняться до 3,0-3,2 атмосферы. Незначительное отклонение стрелки после отсоединения патрубка (в пределах 0,2 атм.) указывает на необходимость проверки насоса.

Что характерно для неисправного регулятора давления бензина, так это одинаковое давление как при отсоединении патрубка РДТ-впускной коллектор, так и при обратном присоединении.

Касаемо «инжекторов» без обратной магистрали: на неисправный регулятор давления топлива здесь указывает напор менее 3,8 атмосфер при исправном насосе.

Разумеется, чтобы быть уверенным в диагнозе, необходимо проверить и нагнетающую аппаратуру, и фильтр тонкой очистки.

Проверка бензонасоса

На системах с регулятором давления топлива, расположенным возле форсунок, достаточно пережать обратную магистраль (выходит из РДТ) и замерить давление в рампе:

• 6 атмосфер и более выдает новый и полностью исправный насос.
• 5 атм. свидетельствует о внушительном износе нагнетающего агрегата, но эксплуатацию можно временно продолжить.
• 4 атмосферы и менее – насосная станция неисправна или забит фильтр тонкой очистки. По этой причине работа мотора подобна детонации двигателя на всех оборотах.



Когда РДТ установлен в корпусе бензонасоса, проверку необходимо проводить прямо на выходе из нагнетателя: откидываем фишку топливопровода, идущего на фильтр тонкой очистки, подсоединяем манометр к насосу, включаем зажигание и снимаем показания с прибора. Сопоставлять необходимо с теми же цифрами: 6 атм. – отлично, 5 атм. – замена. Еще один индикатор исправности бензонасоса и чистоты фильтрующего элемента тонкой очистки – заметно подпрыгивающее давление в рампе при заглушенном регуляторе давления топлива.

Диагностика фильтра тонкой очистки

Здравый разум подсказывает, чтобы проверить промежуточный элемент топливной магистрали, необходимо замерить давление до него и после него. По такому принципу проверяется топливопровод на предмет засоренности и повреждений, фильтр тонкой очистки и форсунки.

Фильтрующий элемент расположен сразу за насосной станцией. Если при включенном зажигании на выходе из насоса – 6 атмосфер, а на выходе из фильтра наблюдается значительное падение давления (в пределах 0,5-1 атм.), то деталь подлежит замене.

Теперь о не менее главном: куда подключить манометр на участке «за фильтром». Можно подсоединиться как сразу на выходе из фильтра (актуально для систем с «обраткой»), так и на выходе из тройника, в тот самый разъем, который подключается прямо к насосу (актуально для систем с РДТ, расположенным в насосной станции).

Внимание! Топливный насос и фильтр тонкой очистки проверяются только в режиме «зажигание».

А что же форсунки?

Тревожный звоночек, указывающий на то, что вход в топливную рампу все же придется открывать, обнаруживается еще на стадии диагностики регулятора давления топлива. В момент пережатия «обратки» давление поднимается незначительно. Примечательно еще и то, что форсунки в этот момент начинают активно переливать, отчего двигатель работает неустойчиво.

То же самое наблюдается в системе без «обратки», когда глушится выход из РДТ.

Окончательный диагноз ставится на основании замера давления до рампы (отсоединяется входная фишка/гайка и к ней подключается манометр). В этом случае мы исключаем засорение топливопровода на участке бензонасос-топливная рампа.

Если давление восстановилось до паспортных 5-6 атмосфер, то дело в форсунках.

В заключение хотелось бы отметить, что давление в рампе 2,5-2,7 атм. и 5-6 атм. на выходе из насоса диагностируются в разных условиях: на заведенном двигателе и в режиме зажигания соответственно.


Как правильно выбрать или собрать своими руками манометр для измерения давления топлива

Эксплуатация автомобиля подразумевает обязательное использование различных контрольно-измерительных приборов. Некоторые уже вмонтированы в машину, и информация с них передаётся на бортовой компьютер. Другие же автовладелец должен использовать самостоятельно.

Чтобы обеспечить безотказную и безопасную работу автомобиля с двигателем внутреннего сгорания, крайне важно контролировать состояние топливной системы. Для этих целей применяются специальные манометры для определения давления.

Это не самые сложные с позиции конструкции устройства, которые можно легко приобрести, либо же собрать своими руками. Какой именно вариант выбрать, каждый автомобилист решает сам.

Тонкости выбора манометра для автомобиля.

Зачем измерять давление

Современный автомобилист, владеющий достаточно новым транспортным средством, во многом полагается на работу датчиков и измерительных приборов, информация с которых поступает на электронный блок управления, а затем отображается на дисплее бортового компьютера или на приборной панели. Соответствующие сигналы и ошибки дают понять, где и что случилось, какие меры нужно предпринять.

Параллельно автомобиль может проявлять факт наличия проблем провалами при наборе скорости, неудачными попытками запустить двигатель, дёрганьями при ускорении и прочими симптомами. Моментально понять, что не так с машиной, очень сложно. Порой автовладелец начинает проверять множество разных механизмов, приступает к разборке элементов двигателя, но так и не находит причину.

Прежде чем совершать все эти сложные действия, настоятельно рекомендуется проверить давление в топливной рампе. Если оно окажется ниже нормы, то это значительно упростит поиск причины неисправностей.

В случае с давлением в топливной системе полагаться на электронный блок управления не стоит. ЭБУ не отвечает за контроль этого параметра. Только при сильном падении давления, когда оно начинает негативно отражаться на работе других систем, неисправность может быть зафиксирована другими датчиками. Но доводить до этого не стоит. Для проверки топливной системы требуется соответствующий манометр. Его можно приобрести или изготовить собственными руками. С помощью таких измерителей проверяется, под каким давлением подаёт бензин в рампе.

Если измерения показывают недостаток давления топлива, на лицо проблема с двигателем. И её нужно решать до того, как появятся более серьёзные признаки неисправностей, чем дёрганье. Измеряя давление манометром, давление в норме обычно составляет около 2,5 атмосфер. Такие показатели считаются нормой, если замеры делаются на холостых оборотах двигателя. Если водитель немного нажмёт на педаль газа, тогда измерительный прибор будет показывать уже в пределах 3,0-3,2 атмосфер.

Когда происходит отклонение от нормы, здесь возможны неполадки с:

• топливным насосом;
• регулятором давления;
• форсунками;
• фильтрами и пр.

Контролировать давление крайне важно, если в вашем распоряжении оказался дизельный или инжекторный двигатель. Если давление не будет отвечать нормам, топливо не сможет справляться с сопротивлением, создаваемым форсунками. А потому начнутся перебои в работе двигателя, повысится расход топлива. Чтобы автомобилист имел возможность получать информацию о состоянии топливной системы, предусматривается использование топливного измерителя давления. Этот манометр подключается параллельно, при этом никак не мешает нормальной работе топливной системы.

Рекомендации по выбору

Чтобы иметь возможность периодически и по мере необходимости контролировать работу топливной системы и её состояние, вам не обойтись без манометров для измерения давления топлива. Автомобилисту достаточно иметь в своём распоряжении один такой прибор. Только следует заранее определить, какой нужен и какой подойдёт для выполнения запланированных задач.

Чтобы манометр для проверки давления в системе подачи топлива давал точные параметры при измерении, рекомендуется выбирать качественное приспособление. Если обратиться к продавцам, вы встретите огромное разнообразие моделей и производителей. Но основную роль будет играть конструкция и технические характеристики девайса. Все они делятся на 2 большие группы.

1. Аналоговые. Они же механические. Представлены в виде стрелки и измерительной шкалы. С их помощью пользователь видит, какое давление сейчас в топливной рампе. Конструкция у аналоговых приборов максимально простая, что даёт такое очевидное преимущество как надёжность. Если правильно разобраться в нюансах применения, отображаемые параметры будут максимально соответствовать реальному давлению в системе, то есть погрешность окажется незначительной. Но у механических приборов есть один недостаток. Это достаточно большой диапазон погрешности. Он особенно ярко проявляется, когда находится в руках неопытного автомобилиста. Но спрос на аналоговые манометры всё равно высокий. Во многом это можно объяснить низкой стоимостью.
2. Цифровые. Альтернативой для механических измерителей и более современным вариантом манометра является цифровой прибор. Он отличается более точными результатами, а также минимальной погрешностью. За такое удовольствие придётся заплатить несколько больше, чем за аналоговый вариант. Все данные при измерении отображаются на дисплее. При этом у пользователя есть возможность выбора между разными единицами измерения, что делает цифровой прибор более функциональным и универсальным. Корректность измерения напрямую зависит от класса точности. Тут важно грамотно выбрать прибор, который подойдёт именно для замеров давления в топливной автомобильной рампе.

Некоторые активно используют шинный манометр, то есть прибор, предназначенный для контроля давления в покрышках транспортного средства. Здесь ничего удивительного нет, поскольку устройства для измерения давления шин, масла и топлива функционируют по идентичному принципу.

Но существуют определённые особенности, о которых следует обязательно знать, прежде чем покупать подобное якобы многофункциональное устройство. Чтобы замерить давление в рампе топливной системы автомобиля, предельные значения должны находиться на уровне 5-7 атмосфер. Если измеряется давление воздуха, то здесь интервал варьируется от 16 до 20 единиц.

Если взять воздушный манометр, и подключить его к топливной рампе, то погрешность будет очень высокой. Прибор не сможет показать правильные параметры. А ведь тут играют роль даже десятые доли.

Выбирая себе устройство для измерения аналогового типа, обязательно убедитесь, что предлагаемая шкала окажется удобной для считывания информации. Иногда шрифт очень мелкий, либо шкала делится не совсем понятным и легко читаемым образом. При этом предел измерений должен составлять 5-6 атм. Если с моделью вы определились, то напоследок проверьте герметичность всех соединений.

Это крайне важно, поскольку вам предстоит работать с топливом. Что же касается цифровых устройств, то здесь каждый для себя решает, стоит их покупать или нет. Их стоимость заметно выше механических или аналоговых манометров. И не всегда такие затраты себя оправдывают. Если финансовое состояние позволяет, и вам не жалко потратить эти деньги на манометр, смело покупайте.

Причём лучше выбирать устройства от именитых брендов с высоким классом точности.

Настройка

Сам манометр для последующей проверки давления топлива в системе вашего транспортного средства нужно настроить или отрегулировать. Эта процедура подразумевает использование специального эталонного измерителя пружинного типа. В системе меняется показатель давления, и под него выставляется стрелка измерительного устройства.

Это позволяет добиться максимально точных параметров. Регулировку проводят путём вращения маховика на винтовом прессе, предназначенном для измерения показателей давления. Работая винтом и перемещая тяги, регулируется оптимальное положение стрелки механического манометра.

Сначала нужно выставить начальное значение, а постепенно регулируют по всей протяжённости шкалы прибора.

Подобную процедуру выполнить самостоятельно вряд ли получится. В этом нет необходимости, если вы приобретаете новый манометр. Если по мере эксплуатации будут возникать неточности, погрешность увеличится, устройство можно отправить на профессиональную настройку. Для обычного автомобилиста, который занимается лишь периодическим обслуживанием собственного авто, процедура не самая обязательная. Порой проще приобрести новый манометр, нежели искать лаборатории и специалистов, где проведут настройку.

Чтобы контролировать давление внутри топливной системы транспортного средства, часто применяются специальные регуляторы давления горючего с вмонтированным манометром, предусматривающим ручную настройку. Его обычно устанавливают на место заводского регулятора в машинах, где применяется инжекторный двигатель.

Подобное устройство положительно влияет на производительность форсунок, тем самым автовладелец получает возможность закачивать более количество топливо в рабочие цилиндры двигателя. Тем самым повышается мощность.

Регулятор с настраиваемым давлением превосходит штатные устройства тем, что даёт возможность менять параметры потока бензина под давлением.

Самодельный манометр

Процедура измерения давления топлива в соответствующей системе автотранспортного средства является обязательной и должна периодически проводиться самим автовладельцем. Потому появляется потребность в наличии измерительного устройства. Если вы не хотите покупать заводской манометр, можно собрать самодельный прибор.

Причём к этой процедуре нет ничего сложного. Самостоятельная сборка измерителя позволяет сэкономить деньги, а также получить дополнительный опыт по изготовлению эффективных и полезных приспособлений своими руками. В правильности работы самодельного топливного манометра большую роль играет выбор комплектующих для последующей сборки.

Конструкция будет состоять из таких компонентов:

• Манометр. Сам манометр покупать всё равно придётся. Но тут можно обойтись обычным механическим измерителем, предназначенным для контроля давления масла. Стоит он буквально 100 рублей, и имеет оптимальную измерительную шкалу, в отличие от воздушных устройств для шин. В этом плане отлично себя показывает манометр от автомобилей ВАЗ;
• Бензиновый штуцер. Потребуется отвернуть его, и установить шланг на место регулятора масляного давления. Если резьба не подходит для соединения, придётся дополнительно купить переходник;
• Штуцер-переходник. Будьте внимательными при выборе резьбы. Для данной конструкции потребуется резьба с обозначением 7/16-20 UNF. Отыскать подобный штуцер не составит проблем. Да и стоит он копейки;
• Бензиновый фильтр. Он нужен именно для использования штуцеров, входящих в конструкцию фильтра. Покупайте недорогие фильтры, поскольку в дорогостоящих устройствах здесь нет никакого смысла. Извлеките из фильтра штуцеры. Для лучшей и более удобной сборки нужно немного развальцевать концы. При желании и возможностях некоторые сами вытачивают штуцер под нужный размер;
• 4 хомута для прочного крепления, которое не позволит пропускать воздух. Тем самым удастся добиться точности измерений параметров давления в топливной рампе;
• Топливный шланг. Покупайте изделие, длина которого составит не меньше 1 метра. Иначе может не хватить;
• Соединитель для топливной системы. Внешне похож на букву Y. С его поиском также никаких проблем возникнуть не должно.

Дальше остаётся только соединить все компоненты между собой и проверить устройство в работе.

Процедура сборки

Если вы правильно выбрали все компоненты, то на сборку уйдут считанные минуты. Но лучше не торопиться, всё тщательно проверять и действовать шаг за шагом.

• Для начала приобретённый топливный шланг делится на 3 отрезка. Здесь потребуется 2 примерно одинаковых по длине отрезка, а также один небольшой элемент шланга;
• Теперь возьмите соединитель для топливной системы. К нему подключается топливный шланг. Для фиксации соединения используются хомуты. Обязательно проверьте, чтобы все места соединения были герметичными. В противном случае замеры окажутся неправильными, и вы не сможете получить точные сведения о работе топливной системы;
• На один конец топливного шланга подключается измерительный прибор, то есть приобретённый вами ранее манометр. Здесь также используются штуцеры и хомуты для обеспечения плотного соединения.

На этом работу можно считать завершённой. Ничего в действительности сложного здесь нет. Теперь у вас есть полноценный прибор, позволяющий измерять давление внутри топливной системы своего автотранспортного средства. Чтобы выполнить замеры, нужно один свободный конец шланга подключить ко входу на топливной рампе. Второй идёт к выходу на топливном фильтре. Используя подобное самодельное приспособление, вы в любой момент сможете проверить давление в системе и принять соответствующие меры в случае обнаружения отклонений от нормы и неисправностей.

Но если вариант с самостоятельной сборкой топливного манометра вам не подходит, намного проще приобрести уже готовое заводское изделие. Тут уже каждый автовладелец сам для себя решает, как ему лучше поступить и что выбрать.

Как проверить давление в топливной рампе своими руками: видео и фотоинструкция

Контролировать работу своего автомобиля нужно регулярно. Касается это и такого мероприятия, как замер давления в топливной рампе. О том, для чего нужна данная процедура, а также — как замерить давление в топливной рампе, мы сегодня и поговорим.

Как выглядит топливная рампа?

Так выглядит топливная рампа

Для начала, нужно отметить, что замер давления в топливной рампе необходимо делать тогда, когда вы проводите диагностику системы подачи топлива и питания транспортного средства. Говоря проще, рассматриваемая процедура необходима для того, чтобы определить наличие поломок в подаче топлива к форсункам.

Признаки проблем

Помимо диагностических причин обращения к данной процедуре, замеряется давление ещё и в том случае, когда вы наблюдаете некоторые проблемы в работе своего автомобиля. К ним можно отнести нестабильную работу двигателя с характерными стуками, толчками и рывками. Также, задуматься нужно и тогда, когда холостой ход вашего авто стал недостаточно ровным и плавным.

В некоторых случаях, можно заметить, что машина начинает «троить», когда некоторые из цилиндров, как бы, отказываются нормально работать. Вполне возможно, что у вашего авто значительно увеличится расход топлива, что заметно даже без специальных приборов. А, в самых сложных случаях, мотор может даже начать глохнуть, пока он работает на холостых оборотах — это говорит о том, что двигатель работает на бедной смеси.

Если же вы обратитесь на станцию технического обслуживания, то там могут провести ещё и замер содержания СО в отработанных газах. Если этот параметр слишком высокий, то это может свидетельствовать о вышеописанных проблемах.

Итак, с причинами мы разобрались, так что можно приступать и к непосредственному замеру в топливной рампе. Эта процедура мало отличается от замера давления воздуха в шинах.

Подготовка к замеру

Внешний вид манометра, которым можно измерить давление в топливной рампе

Для начала, подготовьте все необходимые приборы. К ним относится манометр, который располагает максимальным давлением от шести до десяти атмосфер. Если же запас максимального давление будет слишком большим, то это может привести к тому, что его показания, которые нам нужны, окажутся не очень точными.

Подготавливаем инструмент

Помимо этого, вам понадобится шланг, внутренний диаметр которого равен девяти миллиметрам, а также сантехническая пакля. Впрочем, паклю можно легко заменить фум-лентой или другими изолирующими материалами, характерными для сантехнических работ. Данный уплотнитель нам понадобится для того, чтобы сделать место стыка трубки манометра и вышеназванной трубки максимально плотным.

Всё это нужно будет скрутить вместе и очень хорошо затянуть при помощи хомута. По сути, это и есть прибор, который нам нужен для работы. Если же вы не желаете заниматься подобными действиями, то ничто не мешает вам приобрести готовый прибор, цена которого находится на отметке около сорока американских долларов. Этим вы значительно облегчите себе задачу по поиску ответа на вопрос, как померить давление в рампе.

Инструкция по проверке

Первое, что нужно сделать, так это выключить зажигание и открыть капот автомобиля. Далее находим топливную рампу форсунок, которая может размещаться в передней части капота. Впрочем, точное её место расположения нужно искать в инструкции к вашему автомобилю. На рампе должна располагаться пробка штуцера давления горючего, которую необходимо отвинтить, как и ниппель. Для этого уместно применять золотник.

Проводим замер давления в топливной рампе

Найдите подходящую тару или же просто большую тряпку, которая подставляется под низ. Она поможет собрать топливо, которое может немного вылиться. К слову, надевайте защитные очки, чтобы бензин не попал вам в глаза. Теперь нужно установить шланг манометра непосредственно на сам штуцер, прочно закрепив его при помощи хомута.

После этого проводится проверка давления. Вам нужно четыре показателя, которые соответствуют значениям на включённом зажигании, на холостом ходу, без трубки регулятора давления, и с пережатой сливной трубкой.

Стандартные значения давления

В первом случае, когда зажигание включено, давление в топливной системе должно находиться в рамках трёх атмосфер, и не спускаться ниже этого уровня. Холостой ход может демонстрировать давление около двух атмосфер, что, также, является нормой. Без трубки регулятора давления показатель должен быть равен трём целым и трём десятым атмосферы. А вот передавленная трубка укажет на давление вплоть до семи атмосфер. Существует ещё один необязательный параметр. Мы говорим о давлении при подгазовке. Оно должно увеличиваться до трёх атмосфер, после чего сразу же спускаться до уровня в две с половиной атмосферы.

И, помните, что вам нужно убедиться в отсутствии повреждений топливной системы, иначе показатели будут значительно отличаться от реальных.

Завершаем работу

После того, как топливо было нагнетено в систему, нужно выключить зажигание и убедиться в том, как же именно будет вести себя стрелка манометра. Так, давление должно сразу же снизиться до семи десятых Бар, и прочно установиться на этой метке. Когда же давление падает сразу к нулевому уровню, то это говорит о наличии проблемы в регуляторе давления горючего. Чаще всего, приходится снимать и менять РДТ или же обратный клапан, который находится в механизме моторчика бензонасоса.

Проверьте фильтр топливного насоса

Постарайтесь увеличить обороты мотора до показателя в три тысячи. Вам нужно внимательно следить за поведением стрелки. Если она начинает падать, то это говорит, что у вас возникли проблемы с самим бензонасосом. А вот если топливный насос не способен долгое время создавать необходимого давления, то это подскажет о том, что велика вероятность того, что топливный фильтр был забит посторонними предметами. В частности, вам нужно проверить сеточку этого фильтра. При необходимости, она должна быть заменена новой.

Если есть необходимость, замените весь топливный насос (на фото Лифан Бриз)

Если же все вышеназванные советы вам не помогли, то это значит, что нужно проводить более серьёзные замеры, включая диагностику регулятора холостого хода, компрессию в цилиндрах и так далее. Работать с подобными элементами автомобиля стоит только тогда, когда вы точно знаете, что делаете. Иначе, уместно обратиться в специализированные автомобильные мастерские.

Короткое видео, которое поможет вам разобраться в процессе:

Топливная система автомобилей ВАЗ

Топливная система автомобиля довольно сложный и капризный механизм. При появлении каких-либо симптомов неисправности автомобиля первым делом следует делать диагностику топливной системы.

Существует большое количество различных неисправностей топливной системы зависящих от многих факторов. В этой статье подробно рассказывается обо всех симптомах неисправности топливной системы, а так же ее диагностики. Подробно описываются различия топливной системы двигателей объемом  1,5 и 1,6 литра.

Основные элементы топливной системы инжекторного двигателя

Инжектор сложный механизм подачи топлива в цилиндры. Весь процесс подачи топлива регулируется электронным блоком управления двигателя (ЭБУ). В системе подачи топлива так же используется параллельно подача воздуха.

Стакан бензонасоса

Стакан бензонасоса – это совокупность основных элементовтопливной системы собранных на одной площадке.

В стакан бензонасоса входит:

• Бензонасос
• Фильтр грубой очистки
• Датчик уровня топлива
• Регулятор давления топлива (только в 1,6 литровых версиях двигателя)

Бензонасос

Является одним из основных элементов топливной системы. Служит для подачи топлива к блоку цилиндров под давлением. Бензонасос – это своего рода электрический двигатель. Работа его основана на принципе действия центробежной силе. Под воздействием магнитного поля образованного в статоре электрического двигателя его якорю придается вращение. На волу якоря установлена улитка насоса которая непосредственно накачивает давление в топливную систему.

Бензонасос очень капризен и прихотлив к чистотепотребляемого топлива. Чаще всего бензонасос выходит из строя по причиненекачественного топлива или его нехватки в баке. Чтобы бензонасос прослужил какможно дольше, необходимо заправляется на проверенных АЗС и держать в бакеавтомобиля не менее 25% от объема бака. Если ездить на «горящей лампочке» бака,то скорее всего бензонасос выйдет из строя намного быстрее, так как принеровностях бензин в баке будет хлюпать из стороны в сторону и бензонасос будетхапать воздух.

Форсунки и топливная рампа

Топливная рампа служит своего рода кейсом для форсунок, именно в нее они устанавливаются.

Топливная рампа с форсунками

Форсунки инжекторного двигателя тоже один из самых важныхэлементов топливной системы. Предназначены для подачи топлива в блок цилиндровдвигателя под давлением. Форсунка распыляет топливо на мелкие капельки для лучшегои легкого воспламенения в цилиндре.

Форсунки

Форсунка устанавливается непосредственно на двигателеавтомобиля, а именно в головке блока цилиндров. Количество форсунок зависит отколичества цилиндров автомобиля. На автомобилях Лада 4 цилиндра, следовательно,и форсунки будет тоже 4.

Форсунки так же очень чувствительны к топливу, но менее подвержены повреждением так как топливо подаваемое на них фильтруется через 2 фильтра: фильтр грубой очистки и фильтр тонкой очистки. Но о них немного позже.

Регулятор давления топлива

Регулятор давления топлива 1,5 литрового двигателя

Регулятор давления топлива (РДТ) датчик установленный на топливной рампе в версиях двигателя с объемом 1,5 литра и установленный в баке на стакане бензонасоса в версии двигателя с объемом 1,6 литра. Он служит для обеспечения необходимого давления топлива в системе, регулирует давление топлива путем сбрасывания излишнего давления топлива в обратку.

РДТ очень надежный элемент и выходит из строя крайне редко. Причиной его поломки может послужить так же не качественное топливо или фактор старения.

Топливная магистраль

Демонтированная топливная магистраль

Топливная магистраль — это совокупность топливных трубок предназначенная для транспортировки топлива из бака к двигателю внутреннего сгорания. Магистраль в Ладе расположена под днищем автомобиля и защищена пластиковыми кожухами.

Датчик уровня топлива

Датчик уровня топлива устанавливается в баке на стаканебензонасоса. Служит для указания объема топлива в баке, выводя информацию напанель приборов.

Фильтра топливнойсистемы

Фильтра топливной системы инжекторного двигателя служат длязащиты от поломки основных элементов топливной системы.

Фильтр тонкой очистки

Фильтр тонкой очистки устанавливается вне бака автомобиля.На автомобилях лада с инжекторными двигателями фильтр тонкой очистки установленпод днищем в задней части в районе балки, прикреплен хомутом. Данный фильтрподготавливает топливо для форсунок.   Отличия фильтров тонкой очистки в зависимостиот двигателя.

В 1,5 литровых версиях двигателя фильтр подключается в топливнуюсистему по средствам  металлического штуцерана резьбе.

В 1,6 литровых версиях двигателя фильтр подключается в топливнуюсистему по средствам быстросъёмных пластиковых штуцеров.

Фильтр грубой очистки

Данный вид фильтр устанавливается в баке автомобиля.Подключается фильтр грубой очистки непосредственно к бензонасосу и крепится встакане бензонасоса. Служит для грубой очистки топлива и подготовке топлива дляфильтра тонкой очистки.

Абсорбер и егосистема

В некоторых автомобилях лада устанавливается топливнаясистема с абсорбером. Абсорбер незаменимая вещь в настоящее время. Служит ондля уменьшения выбросов топливных паров в окружающую среду.

Абсорбер

Абсорбер представляет собой колбу, наполненную специальнымуглем который испаряет пары топлива и подает их в ресивер автомобиля. Устанавливаетсяв моторном щите автомобиля.

Датчик абсорбера

Датчик абсорбера регулирует открытие и закрытие подачивоздуха в абсорбер для регулирования паров. Устанавливается на крышке двигателяв версиях двигателей с объемом 1,6 литра, в версиях двигателя с объемом 1,5литра устанавливается непосредственно на колбе абсорбера.

Сепаратор

Сепаратор в автомобилях Лада устанавливается под заднимлевым крылом возле стойки амортизатора и служит для расширения паров топливаобразовавшихся в баке вследствие перепада температур. Внешне сепаратор похож нарасширительный бачок охлаждающей жидкости.

Клапан опрокидывания

Такой клапан устанавливается рядом с сепаратором под заднимлевым крылом автомобиля. Служит клапан для того чтобы во время ДТП в перевёрнутыйавтомобиль не поступало топливо. То есть при переворачивании клапана он перекрываеттопливную систему, защищая машину, попавшую в ДТП от возгорания.

Различия топливнойсистемы двигателей Лада

Существует несколько видов исполнения двигателей Лада.Двигателя Лада бывают 1,5 и 1,6 литровыми, 16 клапанные и 8 клапанные. Различийв топливной системе этих двигателей практически нет. Но есть небольшие доработки заводомизготовителем.

Основные различия топливных систем

• Топливная рампа в двигателях 1,6 круглая и металлическая, в двигателях 1,5 алюминиевая и в виде трапеции.

Топливная рампа 1,5 литрового двигателя

• Регулятор давления топлива (РДТ)в двигатели 1,6 литра  установлен в баке, а в двигатели 1,5 литра на топливной рампе.
• Рабочее давления топлива в двигателях 1,5 литра равно 2,8-3,2 бар. В двигателя 1,6 литра до равно до 4 бар.
• Обратка в двигателе 1,5 литра идет от топливной рампы и обратно в бак, в двигателе 1,6 обратка циркулирует вокруг бака.

Диагностику топливной системы можно сделать практически налюбом СТО, но кому хочется переплачивать за столь плевое дело? Поэтому давайте разберемся,как провести диагностику своими руками. Начинать проводить диагностикутопливной системы необходимо с замера давления топлива в топливной рампе. На результатахзамеров будет, вынес диагноз и выявлен виновник.

Проверка давлениятоплива своими руками

Что понадобится для проверки давления топлива:

• Манометр со шкалой до 10 атм.
• Шланг диаметром 10 мм.
• Два хомута 20 мм.

Собираем прибор для проверки давления топлива своими рукаминеобходимо.  Одеваем шланг на штуцер манометраи закрепляем хомутом, так чтобы шланг плотно сидел на штуцере и не слетел припоявлении давления.

Проверка Давления топлива осуществляется в нескольких режимах:

• При включении зажигания.
• При работе на холостом ходу.
• При перегазовках.

Итак, приступаем непосредственно к проверки.

Перед началом проверки давления топлива в рампе, необходимо сбросить остаточное давление в рампе.

Сброс давления топлива в топливной рампе, способы:

Первый способ:

Снять штекер питания стакана бензонасоса (находится под задним сидением). Завести автомобиль со снятым штекером и дать ему поработать до того момента пока автомобиль не заглохнет.

Второй способ:

Вынуть предохранитель бензонасоса (находится под центральной панелью F3 (15A)). Завести автомобиль со снятым предохранителем и дать ему поработать до того момента пока автомобиль не заглохнет.

Под пластиковой крышкой предохранитель F3

После того как давление в топливной рампе сброшено можноприступать к замеру давления топлива.

Для безопасности следует прикрыть генератор плотной тряпочкой возлежания попадания топлива на генератора и его возможного возгорания.

• Замер давления топлива начинают со скручивания пластиковой крышки штуцера рампы.

• Выкручиванием из рампы золотникового клапана.

• Подключаем прибор для измерения давления топлива к штуцеру рампы и надежно стягиваем шланг хомутом.

• Включаем зажигание на автомобиле и ждем пока бензонасос накачает топливо. Манометр должен показать давление не менее 3,6 бар ( для двигателя 1,5 литра  не менее 2,8 бар).

• Запускаем двигатель, показания манометра должны остаться на том же уровне или увеличиться.

• Перегазовываем двигатель, показания манометра должны держаться на месте или увеличиваться.

• Останавливаем двигатель, показания манометра должны немного упасть или не измениться, а так же допускается незначительное падение давления в рампе. Полностью давление в исправной топливной системе уходит в течение нескольких часов.

Замер давления топлива окончен, для быстрого сброса давленияи установки золотникового клапана на место можно воспользоваться советами длясброса давления топлива в рампе.

 При выключении зажигания  насос не набирает нужного давления

Если при включении зажигания манометр показывает значенияниже допустимых, то виновниками этого могут быть, сам бензонасос, форсунки,РДТ, топливные фильтры и порыв в топливной магистрали.

 Первым деломнеобходимо заменить все фильтрующие элементы для того чтобы исключить их, благостоят они не дорого. При замене топливного фильтра грубой очистки следует обратитьвнимание на гофрированную трубку соединяющую стакан бензонасоса с бензонасосомна предмет трещин и порывов.  После чегопроизвести повторный замер давления топлива. Если замена фильтрующих элементовне помогла, идем дальше.

Проверка бензонасоса и РДТ

Не снимая с бака

Необходимо подключиться прибором для измерения давлениятоплива напрямую к стакану бензонасоса (так можно сделать в двигателях объемом1,6 литра) либо пережать обратку топливной системы ( двигателя объемом  1,5 литра). Показания манометра должнывозрасти до 6-8 бар. Если показания остается такими же, то виновник бензонасос.Если показания манометра возросли, то следует менять регулятор давлениятоплива.

Со снятием с бака

Сняв стакан бензонасоса из бака, необходимо демонтироватьбензонасос и проверить его на предмет давления в «стенку». Исправный насосдолжен выдавать 6-8 бар. Если насос выдает виновник найдет, если нет и насосдавит 6-8 бар то идем дальше и заменяем РДТ.

После замены РДТ устанавливаем стакан на место и проверяемдавления топлива снова. В трех режимах. Показания манометра должны быть внорме. Если при установки на авто показания манометра снова упали, то идемдальше и скорее всего это форсунки.

Форсунки

Форсунки это последний вариант нестабильности давления топливной системы. Из-за износа или загрязнения они могут не держать давления топлива. Форсунки необходимо промыть. Как правильно и быстро промыть форсунки своими руками можно подробно ознакомиться в нашей статье. Если промывка форсунок не помогает — их следует заменить.

Вот и все полная диагностика топливной системы автомобиля Лада сделана. Надеемся, наша статья была вам полезна.
