Как снять бензонасос на приоре?

Замена сеточки бензонасоса на Приоре

Бензонасос в автомобиле предназначен для подачи бензина из топливного бака к двигателю. Для карбюраторных машин используются механические насосы.

Благодаря небольшому расстоянию между карбюратором и бензонасосом топливо подаётся под низким давлением. Автомобили с топливной системой инжекторного типа оснащаются электрическими бензонасосами, подающими бензин под высоким давлением.

Работу такого насоса контролирует электронная система, учитывающая положение дросселя, а также соотношение воздуха и топлива.

Основные неисправности бензонасоса

Топливный насос в приоре может работать с перебоями из-за некачественного топлива. Это связано с тем, что фильтр тонкой очистки горючего здесь установлен после бензонасоса.

На входе же имеется лишь фильтрующая сетка, которая выполняет грубую очистку. Бензин же на некоторых наших заправках бывает настолько грязный, что сеточка довольно быстро забивается. Двигатель при этом плохо запускается или глохнет во время работы.

Машина в пути дёргается и медленно набирает скорость. Если фильтрующая сетка частично забита мусором, нарушается оптимальная подача бензина в двигатель в разных режимах его работы. Когда насос не в состоянии поддерживать требуемое давление в топливной системе 3.7-4.0 атмосферы, происходит неправильное смешивание воздуха и горючего. В результате автомобиль теряет скорость.

Кроме того, даже хорошо прогретый мотор после его непродолжительной остановки может потом завестись лишь после длительной работы стартера.

Нестабильная работа силового агрегата чаще всего является следствием неисправности бензонасоса. В первую очередь в нём нужно проверить уровень давления.

Если после остановки двигателя давление в насосе слишком быстро падает, то здесь, очевидно, повреждение диафрагмы, а также уплотняющей прокладки. В этом случае прокладку следует заменить, а диафрагму усилить специальной плёнкой.

Также в топливной системе могут находиться инородные тела, тогда бензонасос необходимо разобрать и тщательно промыть. Для этого используется такой инструмент:

• плоская отвёртка;
• пассатижи;
• набор рожковых ключей;
• отвёртка крестообразная;
• набор головок.

Такой ремонт можно произвести самостоятельно в собственном гараже. Перед началом его проведения следует ещё раз убедиться, что бензонасос работает не так, как нужно. Для этого необходимо завести машину и обратить внимание на холостой ход.

Если он плавает, то это уже является одним из аргументов в пользу проведения ремонтных работ. Кроме того, можно выехать на трассу и примерно на 3000 оборотах резко нажать на газ. Если машина во время набора скорости начнёт дёргаться, значит, имеется второй аргумент для осуществления ремонта.

Снятие и разборка бензонасоса

Механизм подачи топлива в приоре находится в бензобаке, поэтому чтобы его достать  нужно:

1. Cнять заднее пассажирское сидение. Защёлки, удерживающие его, находятся по бокам.

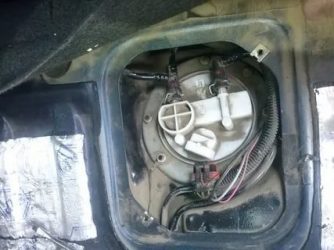

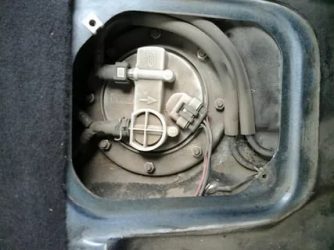

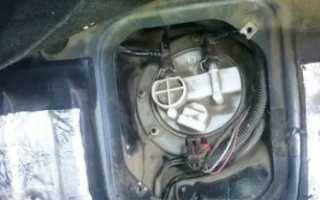

2. В днище авто находится люк, прикрученный двумя саморезами. Сняв его, получаем доступ к бензонасосу, который зафиксирован в топливном баке при помощи плоского металлического кольца.
3. Снять кольцо, которое прижимается с помощью гаек, накручиваемых на восемь резьбовых штырей,  равномерно распределенные вокруг отверстия в бензобаке.
4. Снимаем два топливопроводных шланга и убираем фиксирующее кольцо.
5. Отсоединяем электрический разъём, через который подаётся питание на насос, находящийся в пластмассовом кожухе.

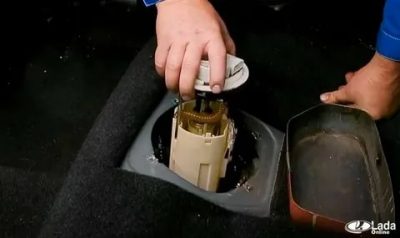

6. Вынимаем корпус, это нужно делать аккуратно, чтобы не повредить поплавок, благодаря которому на приборном щитке показывается уровень заполнения бака бензином.
7. Следующим шагом будет вытащить сам насос, отгибаются четыре защёлки, расположенные на корпусе, и вынимается бензонасос, внизу которого находится сеточка грубой очистки.

Как правило, вся сетка выглядит достаточно грязной, а её центральная часть буквально забита различным мусором. Чтобы снять старую сетку, её нужно просто обхватить со всех сторон пальцами и дёрнуть на себя, или ковырнуть плоской отверткой.

Со своего посадочного места она выходит относительно легко. После этого устанавливаем новую сетку. Сеточку для бензонасоса лада приора можно купить в специализированном магазине или на рынке. Стоит она около 50 рублей.

На дне пластмассового стакана, в котором находился насос, обычно также много всякого мусора. Его нужно хорошо промыть и протереть сухой ветошью.

Затем всё собирается в обратной последовательности. После замены сеточки двигатель набирает обороты плавно и работает стабильно. Во время движения по трассе машина больше не дёргается и нормально ускоряется.

Замена бензонасоса и сеточки бензонасоса Лады Приора

статьи:

0:37

1. Замена сеточки в бензонасосе Лады Приора

0:123

2. Замена бензонасоса на Приоре

0:189

1. Замена сеточки в бензонасосе Лады Приора

Решил сегодня поменять сеточку на бензонасосе. Предварительно снял заднее сиденье и открутил два болта на крышке, которая ведет к бензонасосу.

0:539

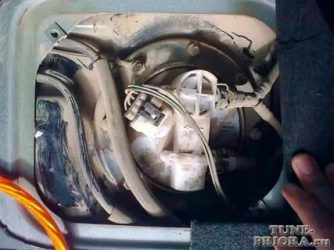

Отключаем провода, идущие к бензонасосу и садимся за руль. Заводим машину и даем поработать на холостом ходу, пока не заглохнет, тем самым мы сбросили давление внутри трубопроводов. Стравливать обязательно.

0:921 1:1426

Отключаем жгут проводов.

1:1475

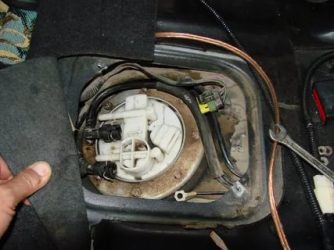

Отсоединяем два трубопровода, которые крепятся на бензонасосе. Снимаются путем нажатия на железную скобу и, отталкивая от себя, отсоединяем трубопровод от бензонасоса

1:1787 2:2292

Отсоединяем два трубопровода

2:57

Откручиваем восемь гаек на 10.

2:114 3:619

Гайки на 10

3:641

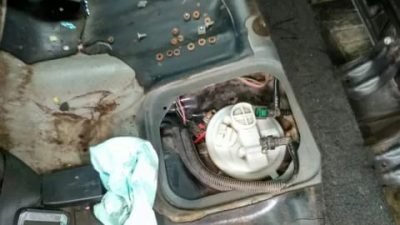

Далее, снимаем кольцо-держатель бензонасоса и убираем его, чтобы оно не мешало нам.

3:796 4:1301

Кольцо держатель

4:1336

Потом, аккуратно отводя шланги трубопровода, придерживая их рукой, вытаскиваем из посадочного места сам бензонасос, главное, без чрезмерных усилий, и аккуратно, чтобы не повредить поплавок на бензонасосе.

4:1715 5:2220

Бензонасос

5:23

Сняв бензонасос, отсоединяем пластмассовый патрубок. Без снятия его мы не сможем разобрать бензонасос

5:215 6:720

Разбираем бензонасос

6:763

Снимаем два маленьких стопорных кольца по обе стороны этих направляющих

6:900 7:1405

Стопорное кольцо

7:1440

Потом отсоединяем пластмассовый крепеж (их там три) благодаря отсоединению их, мы можем долезть до самой сеточки.

7:1651 8:2156

Пластмассовый крепеж

8:42

Добрались мы до сеточки, как видим, на ней есть немного стружки — значит фильтр работает хорошо. Дальше мы его будем снимать, чтобы поменять на новый.

8:316 9:821

Сеточка.

9:840

Благодаря отвертке поддеваем сеточку и снимаем её с седла бензонасоса.

9:974 10:1479

Вид сбоку на сеточку сюда нужно вставить отвертку

10:1574

Вот и сняли мы сеточку с бензонасоса для замены старой на новую.

10:1694 11:2199

Снятая сеточка с бензонасоса

11:56

Установка новой сеточки на бензонасос и сборка в обратной последовательности.

11:204 12:709

Новая сеточка

12:738

2. Замена бензонасоса на Приоре

Ремонт приоры и ревизия в топливной системе.

12:885

После отказа датчика уровня топлива (ДУТ), поехал на диагностику , на которой  выяснилось, что мой бензонасос на приоре не держит давление. Стрелка дергалась и мастер сказал что бензонасос сломается очень скоро. Итак, в связи с заменой датчика, нужно заменить моторчик бензонасоса приоры, топливный фильтр и фильтр грубой очистки.

12:1495

Обо всем этом в данной статье.

12:1553

Нам понадобятся:

12:1587

Моторчик бензонасоса Bosch на ладу приору

12:1663

датчик уровня топлива ДУТ К2

12:1718

Топливный фильтр SCT ( артикул ST 342 )
Фильтр грубой очистки приора 16V

12:1842 13:235314:513 15:1018

Начинаем разбирать и вынимать приоровский бензонасос.

15:1122

— Первым делом снижаем давление в топливной системе. Поднимаем задний диван, откручиваем крышку бензонасоса и вытаскиваем штеккер, который идет на бензонасос. После этого запускаем автомобиль, пока она сама не заглохнет.

15:1530

— Снимаем с аккумулятора клеммы. Это нужно делать перед любым ремонтом приоры

15:1677

(опционально) Пылесосим, чтобы грязь не упала в топливный бак

15:1792 16:2297

— Снимаем  шланги (прямой и обратку), идущие к бензонасосу

16:111

обычным ключом на 10 откручиваем гайки и снимаем железный и пластмассовый обод

16:258 16:268

— боком вытаскиваем бензонасос, осторожно, чтобы не зацепит ДУТ.

16:388 17:893

Разбираем вытащенный бензонасос лада приора

17:981

-вынимаем стопорное кольцо, с одной из направляющий.

17:1080

-Отключаем все провода, вытаскиваем штекер из корпуса, штекер из моторичка бензонасоса и отключаем провод

17:1278

-Отгибаем 3 защелки и  по пластиковым направляющим вынимаем его

17:1402

-Снимаем сеточку с моторчика

17:1458

Отодвигаем защелку и достаем моторчик

17:1532

Это фото для того, что можно было  собрать всё на место. Здесь хорошо видно расположение моторчика и гофрированных шлангов

17:1764 18:2269

На дне бензонасоса на сеточке — грязь.

18:71 19:576 20:1081

В приоре с завода стоит ДУТ 11. Но по отзывам  лучше ДУТ К2.

20:1192

Датчики уровня топлива полностью идентичные и взаимозаменяемые.

20:1315 21:1820

Слева — старый бензонасос. справа новый бензонасос Bosch на приору

21:1940 22:2445

Вот так вот выглядит бензонасос приоры в разобранном состоянии:

22:122 23:627

Сборку проводим в обратной последовательности.

23:718

Вставляем моторчик в  подставку по направляющим,  снизу одеваем сеточку, просто прижав к моторчику.

23:913 24:1418

Подключаем новый ДУТ и не забываем воткнуть все три штеккеры.

24:1534

Вот так вот выглядит новый собранный приоровский бензонасос ?

24:1653 25:2158

После этого вставляем всё на место, прикручиваем. Не забываем под одну из гаек прикрутить минусовую клемму.  Подключаем штеккер питания.

25:257

Замена топливного фильтра лада приора

25:333

Далее я заменил топливный фильтр, находящийся он под машиной.

25:449

Отсоединяем от него два шланга. Приготовьте емкость под бензин, потому что из фильтра и шлангов он польется. Вытаскиваем старый фильтр и ставим новый.

25:727 26:1232

После всего этого, пару раз включаем зажигание, не заводя машину. слушаем как бензонасос качает бензин, и проверяем, не подтекает фильтр

26:1484

26:1532

26:1567

статьи: 1. Установка дополнительного фильтра тонкой очистки двигателя Лады Приора

2. Установка фильтра

Предохранитель и реле бензонасоса автомобиля Приора: инструкции ремонта топливной системы

› Характеристики приоры и ее запчасти

Топливный насос Приоры обеспечивает беспрерывное движение бензина к инжектору. Только после того, как мотор получит достаточный объем топлива, он сможет запуститься, а затем и работать, чётко выполняя свои функции.

Недостаток бензина приведет к самым нехорошим последствиям. Бензонасос автомобиля Приора это такое ведро с моторчиком и шлангами, оно стоит под задним сиденьем, возле бензобака. Цена многосостовная, так ка система, состоит из многих запчастей: Реле, моторчик, предохранитель, шланги и другие детали. В топливной системе(рампе, бензонасосе) должно быть давление 3,6–4,0 бар. Если оно отличается, система не будет работать как надо. Цена только бензонасоса автомобиля Приора от 2000 рублей. Согласитесь не мало для ведра:). Бензонасос в сборе обойдётся от 3500 руб. Посмотрите ниже на фото топливный насос в сборе.

При повороте ключа не слышен звук, это значит, что не работает бензонасос. Причин тут может быть несколько: даже предохранитель может быть замешан в неисправности — читайте статью до конца и узнаете все неисправности системы.

Штатный топливный насос на Приору – артикул и цена

Каталог комплектующих на Приору называет всю систему «Системой подачи топлива». Она состоит из нескольких частей:

1. Передняя трубка для горючего вещества 1119-01104013-00 – около 250 рублей.
2. Передний шланг 2110-11104218-00 – 600 рублей.
3. Трубка топливного фильтра 2110-1110422205 – 800 руб.
4. Бензиновая трубка 2110-11104056-00, цена – 400 руб.

Трубопроводы: они подключаются непосредственно к плоской емкости, – бензобаку – а затем отходят от него в направлении к мотору.

Система улавливания паров

• Клапан продувки адсорбера 2170-01164042-00, цена – 1 200 рублей.
• Шланг длиной 90 см 2110-31164109-10 – 450 рублей.
• Трубка паропровода 2170-01164084-00 – 120 рублей.
• Средняя трубка паропровода 2170-0116424800 – 600 рублей.
• Передняя пароотводящая трубка 2170-01164244-02 – 200 рублей.
• Трубка адсорбера 2170-01164282-02 – 350 руб.
• Адсорбер 2170-01164010-01 – 750 руб.
• Сепаратор 2170-01164005-02 – 1700 руб.

Рампа и форсунки

• Рампа в сборе 118-01144010-00, цена – 10 000 рублей.
• Уплотнительное кольцо 2112-01104252-00, цена – 400 рублей.
• Форсунка (одна) 1118-01132010-00, цена – 1500 рублей.

Наконец, самое главное – узел системы бензанасос на Приору (16 клапанов), изготовленный фирмой Bosch: 2110-11139009-00, цена – от 2 000 рублей, его ресурс составляет вплоть до 200 000 км пробега. Фильтр топливного насоса автомобиля Приора – 1118-11392-00, цена – 50 рублей.

Где находится предохранитель и реле бензонасоса на Приоре

Предохранитель бензонасоса автомобиля Приора находится так: если убрать под левой ногой пассажира, защитный щиток, там они прикреплены на плате справа. Как ниже на рисунке. Его номер – F3 (15). Реле бензонасоса – К2.

а вот видео о том как туда попасть

Основные неисправности бензонасоса на Приоре

Зачастую, на автомашине не работает устройство для подачи топлива в двигатель, по причине того что сеточка засорилась, или топливный фильтр забился – они преграждают путь горючему веществу по магистралям, так что двигателю фактически не с чем работать. При таких случаях будет достаточно поменять фильтр. Но неисправности бензонасоса автомобиля Приора могут проявляться по-разному:

• После того, как ключ в замке зажигания проворачивается до включения зажигания, отсутствует характерный звук подкачки. При идеальных условиях всегда нужно дожидаться, когда насос подкачает топливо, а уже после этого запускать двигатель. Проще говоря: не работает и не качает топливо топливный насос автомобиля. Неисправность электроцепи топливного насоса.
• При включении зажигания слышно, как насос подкачивает горючее вещество к машине, мотор запускается. Но как только водитель делает попытку проехать всего чуть-чуть, автомобиль глохнет. Когда машина стоит на месте (на холостых оборотах), она потребляет меньший объем топлива в каждом цикле. А когда она начинает движение (даже без нажатия педали газа), требуется больший объем жидкости, но она не поступает к форсункам. Насос не успевает подкачивать бензин.
• При движении машина «кивает», а затем глохнет. Для поддержания стабильной скорости при движении, а также для ускорения бензонасос должен периодически подавать больший объем горючего вещества. Если он не может это сделать, двигатель «захлебывается» от воздуха – ему нужен бензин.

В последних двух случаях, скорее всего, придется заменить сеточку устройства для подачи топлива в двигатель. При худшем раскладе последует его замена.

Производители и цены аналогов

Ожидание автовладельцев к аналогам – это поддержание нормального давления в системе топливоподачи. Если электрическая система будет довольно слабой, нет никакого смысла ставить ее. Есть список проверенных устройств для подачи топлива в двигатель, которые были хорошо оценены другими владельцами, подходят по своим параметрам, для замены штатного устройства:

• Соатэ 21101-1139-01, цена – 1 600 рублей.
• Bosch 0580-453-453, стоимость – 4 500 рублей.
• Пекар 2110-11139009-00, цена 3 100 рублей.
• Stellox 10-01202-SX, стоимость – 1 000 руб.
• Stellox 10-01680-SX, стоимость – 3 000 руб.
• STARNER 2112-11390-09, стоимость – 1000 руб.
• Masuma MPU-103, стоимость – 2 800 руб.
• Denso DFP-0105, по цене – 3 200 руб.

Как снять и поменять бензонасос на Приоре

Чтобы снять топливный насос на автомобиле Приора, придется изрядно подготовиться. Поскольку система довольно сложно устроена, при ее демонтаже придется взаимодействовать со многими деталями машины. Начать стоит с того, чтобы скинуть минусовую клемму с аккумулятора. Замена устройства для подачи топлива в двигатель проводится в рамках демонтажа топливного модуля:

1. Откройте заднюю дверь. Под подушкой дивана найдите пластмассовые заглушки. Снимите их, слегка надавив. Вы увидите крепеж дивана.
2. Отверните гайку головчатым ключом «10».
3. Потяните крепеж к себе. Выполните то же действие с другой стороны.
4. Вытащите подушку дивана.
5. Если необходимо – демонтируйте спинки, хотя они не будут сильно мешаться.
6. На пол кузова поставьте тазик или другую емкость.

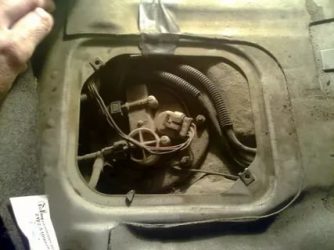

7. Найдите черный квадратный металлический лючок, который прикрыт шумоизоляцией. Отогните ткань, приступите к демонтажу лючка.
8. Крестообразной отверткой отверните саморезы. Уберите лючок.
9. Вы увидите верхушку топливного модуля, а поверх него – несколько проводов. Отожмите фиксатор, который удерживает жгут, отсоедините провода от модуля. Также к крышке узла системы топливоподачи подведены два маленьких шланга. Один отвечает за подачу бензина, другой – за отправку.
10. Держите шланг прямо около места крепления к модулю, а затем проворачивайте его вплоть до того, как увидите сверху зеленые вставки – это фиксаторы. Зажав их, потяните к себе шланг. Топливо сливайте в емкость.
11. Отверните гайки крепления, которые держат прижимную пластинку, при помощи головчатого ключа «10». Достаньте прижимную пластинку.
12. Теперь предстоит аккуратный процесс демонтажа модуля. Обратите внимание, что в непосредственной близости от него находится часть датчика топлива, которую нельзя задевать. Поэтому, доставая узел системы топливоподачи, постарайтесь сделать свои движения максимально плавными.
13. Модуль сразу же направьте над емкостью – с него будет стекать бензин.

Далее, для того чтобы освободить топливный модуль, проделайте следующее:

1. Отсоедините минусовой провод от регулятора давления топлива. Отсоедините жгут, зажав фиксатор.
2. Отсоедините провода от насоса.
3. Отожмите фиксаторы, которые удерживают датчик топлива в одном положении.
4. Передвиньте датчик горючего вещества по пазам, а затем снимите его.

Перед тем, как выполнить замену, следует проверить узел системы топливоподачи.

Как проверить бензонасос на автомобиле Приора

Согласно данным автоВАЗа штатный насос для ВАЗ-2170 должен качать 60 литров бензина за час. Для того, чтобы его проверить на своём автомобиле, сделайте следующее:

1. Прокрутите ключ в замке, включив зажигание.
2. Снимите реле топливного насоса аккуратным движением.
3. Поставьте перемычку между контактами 30 и 87.
4. Прислушайтесь, есть ли знакомый звук подкачки топлива.Если услышите, что подкачка проходит нормально, можете отвести ключ обратно. Для того чтобы «починить» машину, поменяйте предохранитель.

Если устройство для подачи топлива в двигатель не останавливается, проделайте следующее:

1. Проверьте напряжение на фишке насоса при помощи мультиметра.
2. Проверьте подачу «массы» на фишку насоса.
3. Очистите топливный модуль от бензина (даже стоит протереть тряпкой!), затем подайте +12 В к нему. Это «прямая» проверка его работоспособности.

Замена сетки бензонасоса автомобиля Приора

Чтобы произвести замену сетки устройства для подачи топлива в двигатель, придется продолжить разбор топливного модуля. Сетка бензонасоса стоит не так дорого, но является довольно важным элементом – ее замена может спасти от покупки нового топливного фильтра и продлить старому устройству срок службы.

Для замены фильтра топливного насоса проведите следующие действия:

1. Подденьте плоской отверткой сливную трубку.
2. Зажмите фиксаторы держателя насоса, снимите лючок топливного модуля.
3. От лючка отходит две направляющие. Снимите с них пружинки.
4. Держа в руках насос, подденьте отверткой крышку, снимите ее.
5. Достаньте фильтр, поставьте вместо него новую сеточку. Соберите всю конструкцию заново.

Мы в контакте: Задай вопрос — получи ответ! Лайфхак: бензонасос Приора — цена, как проверить и поменять Ссылка на основную публикацию

Как поменять бензонасос на приоре

Бензонасос в автомобиле предназначен для подачи бензина из топливного бака к двигателю. Для карбюраторных машин используются механические насосы.

Благодаря небольшому расстоянию между карбюратором и бензонасосом топливо подаётся под низким давлением. Автомобили с топливной системой инжекторного типа оснащаются электрическими бензонасосами, подающими бензин под высоким давлением.

Работу такого насоса контролирует электронная система, учитывающая положение дросселя, а также соотношение воздуха и топлива.

Замена бензонасоса, он же топливный насос на приоре

Добро пожаловать!
Бензонасос – у данного агрегата как вы уже поняли есть и второе название, а звучит оно очень просто: «Топливный насос», от времени данный агрегат приходит в негодность, а так как он является главной деталью которая подаёт топливо из бака в двигатель автомобиля, то машина после выхода из строя данного насоса начинает тупить, но если он вообще придёт в негодность или же если его просто не будет в системе, то машина скорее всего даже и не заведётся, а если же всё таки заведётся то проработает секунды 3 и после этого пока не поставите исправный бензонасос, машина просто заводится не будет, поэтому когда вы начинаете чувствовать то что бензин в двигатель начинает плохо поступать то есть вероятность в том что в этом всём виноват топливный насос автомобиля!

Примечание!
Для того чтобы заменить бензонасос на автомобиле, вам нужно будет взять с собой кой какие инструменты, а именно: Отвёртку, удлинитель с накидной головкой, а так же набор обычных гаечных ключей и ещё нужно будет запастись манометром который нужен для того чтобы проверить давление в системе питания двигателя! (Давление в системе питания проверяют лишь для того, чтобы на 100% убедится в том что в негодность пришёл именно бензонасос, но в том случае если вы уже знаете то что именно бензонасос пришёл в негодность, то соответственно и манометр вам никакой не нужен)

Самостоятельная замена топливного фильтра и сетки бензонасоса автомобиля «Лада Приора»

В большинстве автомобилей топливо проходит две стадии очистки — грубую и тонкую. Такая схема реализована и в автомобиле ВАЗ 2170 «Лада Приора». На первом этапе топливо проходит через металлическую сетку, на втором — через бумажный фильтр в герметичном корпусе. Самостоятельная замена этих элементов не представляет большой сложности.

Особенности топливных фильтров автомобиля «Лада Приора»

Топливные фильтры ВАЗ 2170 имеют свои особенности.

1. Фильтр грубой очистки (ФГО) — это мелкая сеточка, изготовленная из бензостойкого пластика и способная задерживать твёрдые примеси и грязь размером более 80 микрон. Он выполнен в форме сплюснутого мешочка с патрубком посередине, прикреплённого к бензонасосу с помощью фиксатора на штуцере.
   Мелкая сеточка очищает бензин до попадания в насос
2. Фильтр тонкой очистки (ФТО) состоит из пористой бумаги, собранной в «гармошку» в цилиндрическом корпусе из металла или полиамида. Он задерживает частицы примесей размером 50 микрон и меньше. Для подключения к топливной системе корпус фильтра имеет входной и выходной штуцер с выступами под фиксаторы.
   Фильтр тонкой очистки задерживает мелкие частицы примесей

Примечательно, что эти расходные материалы подходят практически на все инжекторные модели ВАЗ, начиная от «десятки» и заканчивая «Калиной». Только в последних для крепления шлангов используются пластиковые фиксаторы (должны идти в комплекте), а для «Приоры» они не нужны.

При покупке фильтра грубой очистки ошибиться довольно сложно — он унифицирован для всего семейства переднеприводных моделей ВАЗ. Оригинальное изделие стоит около 50 руб.

Не следует приобретать сетку в сомнительных торговых точках. Подделка может быстро выйти из строя, засорив при этом фильтр тонкой очистки.

При покупке ФТО следует принимать во внимание ряд моментов.

• необходимо убедиться, что размер фильтра соответствует размерам корпуса и патрубков — в некоторых иномарках используются очень похожие фильтры;
• на штуцерах должны быть выступы для фиксации топливных шлангов;
• предпочтение следует отдавать знакомым брендам, избегая китайских производителей.

Размер корпуса фильтра тонкой очистки унифицирован для всех инжекторных автомобилей ВАЗ

Цилиндрический корпус детали удерживается штатным хомутом, рассчитанным на диаметр 56 мм. Размеры патрубков, куда надеваются шланги с проволочными фиксаторами, составляют 8 мм.

Корпус ФТО может быть выполнен из металла или чёрной пластмассы. На автомобили ВАЗ производитель устанавливает оба вида фильтров — большого значения это не имеет.

На постсоветском пространстве хорошо себя зарекомендовали следующие производители топливных фильтров:

• FILTRON (Польша);
• BOSCH (Германия);
• SCT Germany;
• «Салют», г. Самара, Россия;
• UFI (Италия).

Корпус фильтра может быть выполнен из металла или чёрной пластмассы

В ряду недорогих продуктов, изготавливаемых в РФ, можно выделить фирмы BIG и «Моторика».

Таблица: цена фильтров тонкой очистки для ВАЗ 2170

Цены ФТО актуальны на сентябрь 2017 года.

Расположение топливных фильтров

В системе подачи топлива автомобиля «Лада Приора» доступ к фильтрам может быть затруднён.

Фильтр тонкой очистки на автомобиле «Лада Приора» находится сзади бензобака

Любой автолюбитель должен знать, где находятся следующие узлы:

1. Топливный бак встроен в углубление днища под задними сиденьями.
2. Сетчатый фильтр грубой очистки установлен на всасывающем патрубке электробензонасоса внутри топливного бака.
   ФГО установлен на всасывающем патрубке электробензонасоса в бензобаке

3. Фильтр тонкой очистки прикреплён хомутом к кронштейну на днище автомобиля за бензобаком.

   ФТО на автомобиле «Лада Приора» находится между углублением для запасного колеса и бензобаком

4. Распределительная рампа с форсунками расположена под капотом и прикручена к двигателю. На её торце имеется диагностический штуцер с клапаном.
   Штуцер с клапаном располагается на торце топливной рампы

Расположение фильтров и рампы топливной системы одинаково для всех модификаций ВАЗ 2170 вне зависимости от типа кузова (седан, хэтчбек или универсал).

:  Прототип роскошного Chevrolet Aveo для SEMA станет серийным

Порядок замены сетки бензонасоса

Процедура замены топливных фильтров выглядит так:

1. Приобретение запчастей.
2. Выбор рабочего места.
3. Подготовка инструмента и автомобиля к разборке части топливной системы.
4. Снятие электрического топливного насоса и установка нового фильтра.

Если сетку бензинового насоса не поменять вовремя, то всасывающий патрубок может забиться грязью

Так как ФТО расположен на днище автомобиля, для его замены потребуется подъёмник, смотровая яма или эстакада. Замену же сетки бензонасоса можно осуществить, просто поставив автомобиль на ровную поверхность. При этом бензобак должен быть хотя бы наполовину пуст. В противном случае при манипуляциях с ФГО можно пролить топливо на обшивку, и в салоне появится устойчивый запах бензина.

Подготовка к работе

Демонтировать электробензонасос можно в любом удобном месте, соблюдая меры пожарной безопасности.

Потребуются следующие инструменты:

• две отвёртки — плоская и фигурная;
• заострённые пассатижи или круглогубцы;
• накидные или торцевые ключи на 10, 12 и 13;
• автомобильный пылесос и ветошь.Для демонтажа электробензонасоса потребуется минимальный набор инструментов

Подготовка машины заключается в обеспечении доступа к верхнему люку бензобака. Для этого снимаются задние сиденья, а поверхность под ними очищается пылесосом. Это не позволит мусору попасть в бак.

Находящийся под сиденьями люк покрыт слоем пыли, которую стоит убрать

Затем в системе подачи топлива сбрасывается давление, сохраняющееся после остановки мотора. Если этого не сделать, то при снятии любой трубки бензин брызнет наружу. Давление можно сбросить тремя способами:

1. От бензонасоса отсоединяется электрический разъём. Двигатель запускается и работает до полной остановки.
2. Бензонасос можно отключить, вытащив соответствующий предохранитель. Автомобиль заводится и работает до полной выработки оставшегося в магистралях горючего.
3. Универсальным является вариант сброса давления через диагностический штуцер на рампе. Открывается капот, и на торце рампы с клапана снимается колпачок. Давление снизится при надавливании на золотник отвёрткой — при этом нужно подставить небольшую ёмкость. Затем колпачок заворачивается на место.
   Клапан представляет собой обычный золотник, закрытый пластиковым колпачком

Порядок действий при снятии сетки

Чтобы добраться до металлического люка, расположенного под задними сиденьями, нужно откинуть клапан напольного покрытия у правой (по ходу движения) двери. Дальнейшие операции выполняются в следующем порядке.

1. Крестообразной отвёрткой выкручиваются два самореза, прижимающих крышку к днищу автомобиля. Люк снимается и убирается в сторону.
   Лючок, закрывающий бензонасос, прикручен двумя саморезами
2. Ослабляется болт на минусовой клемме аккумулятора, и батарея отключается от бортовой электросети. Отгибается пластиковый язычок на разъёме питания бензонасоса, и колодка отсоединяется.
   Колодка легко вынимается из гнезда
3. Отсоединяются топливные шланги. На подающем шланге сначала разблокируется пластиковый стопор, затем — проволочный фиксатор. Обратный шланг зафиксирован металлической скобой, которую для снятия патрубка нужно аккуратно сжать плоскогубцами.
   Чтобы снять трубки, надо подогнуть проволочный фиксатор
4. Отворачиваются восемь гаек, удерживающих крепёжный фланец, и со шпилек снимаются шайбы (могут потеряться). Фланец демонтируется.
   Фланец удерживает корпус насоса и крепится восемью гайками
5. Запомнив правильное положение пластиковой крышки, электробензонасос извлекается из бака. Когда корпус наполовину выйдет из проёма, следует наклонить бак и вытащить поплавок. Во избежание попадания в бак мусора отверстие закрывается чистой ветошью.
   При демрнтаже корпус электробензонасоса поднимается вверх, а потом наклоняется в сторону
6. Для извлечения всасывающего патрубка с фильтром из стакана отсоединяется внутренний разъём. Затем следует одновременно надавить на концы четырёх пластмассовых защёлок и вытащить патрубок.
   Стакан крепится на четыре пластиковых защёлки, которые надо нажать одновременно
7. С трубки снимается загрязнённая сетка и меняется на новую. Фиксация фильтра сопровождается характерным щелчком.
   Сетка надевается на всасывающий патрубок от руки и фиксируется
8. Внутренняя поверхность стакана очищается от грязи. Сборка узла производится в обратном порядке.

Сняв крышку люка в самом начале разборки, сделайте паузу и вычистите из открывшегося проёма всю пыль. Иначе её часть неизбежно попадёт в бак.

Сборку следует выполнять аккуратно, не допуская попадания в бензобак посторонних предметов. После установки фланца насоса следует прикрепить к любой шпильке провод массы. После удаления следов топлива нужно проверить герметичность соединений. При включённом зажигании работающий насос начнёт поднимать давление, и через неплотные стыки может вытекать бензин.

:  Водитель маршрутки

После замены сетки заводится двигатель, и его работа проверяется в разных режимах.

Технология замены ФГО на двигателях с 8 и 16 клапанами абсолютно одинакова. Имеется лишь несущественное отличие в расположении диагностического штуцера топливной рампы, не влияющее на порядок действий.

Замена фильтра тонкой очистки топлива

Для снятия старого фильтра необходим свободный доступ к задней части автомобиля. Для этого его следует загнать на смотровую яму или эстакаду. Кроме инструмента, используемого при замене сетки, потребуется небольшая ёмкость для слива горючего.

Порядок замены ФТО следующий.

1. Через клапан на рампе или запуском двигателя при снятом предохранителе бензонасоса сбрасывается давление.
2. Под автомобилем разжимается проволочный фиксатор на обратном штуцере (находится справа). Затем снимается шланг и направляется в предварительно подставленную ёмкость.
   Чтобы снять трубку со штуцера, необходимо слегка разогнуть фиксатор
3. После слива топлива операция повторяется на подающем шланге. В результате должно слиться 150—300 мл бензина.
4. Ослабляется гайка крепёжного хомута, и корпус фильтра вытаскивается. При этом нужно запомнить направление стрелки на фильтре.
   Для снятия ФТО необходимо ослабить крепёжный хомут
5. Новый фильтр устанавливается с учётом направления движения топлива. На надетых шлангах защёлкиваются проволочные фиксаторы.

В отличие от других моделей ВАЗ, на автомобиле «Лада Приора» фильтр тонкой очистки установлен за баком и по положению трубок нельзя определить, какая из них подающая. Если предыдущий хозяин машины ничего не напутал со шлангами и установкой фильтра, то подача должна находиться с левой стороны, а с правой – «обратка».

Шланги от фильтра уходят под бензобак

После замены проверяется работа фильтра под давлением. Для этого включается зажигание, и топливные магистрали проверяются на наличие протечек. Затем поверка повторяется на заведённом автомобиле. Алгоритм замены не зависит от количества клапанов двигателя.

Периодичность замены топливных фильтров

В инструкции по эксплуатации всех переднеприводных моделей ВАЗ указан срок службы топливного фильтра, соответствующий 30 тыс. км пробега. Однако производитель не учитывает плохое качество бензина, пыльные разбитые дороги и тяжёлые условия эксплуатации авто. По этим причинам периодичность замены фильтров заметно сокращается.

Согласно рекомендациям профессионалов:

• сетку электробензонасоса следует менять не реже, чем через 70 тыс. км пробега;
• максимальный пробег для фильтра тонкой очистки составляет 20 тыс. км;
• при эксплуатации авто на севере или при постоянном движении по грунтовым дорогам ресурс ФТО относительно заводских рекомендаций уменьшается в два раза и составляет не больше 15 тыс. км пробега.

Сильное засорение сеточки ухудшает подачу бензина к форсункам

Замена фильтров также выполняется при обнаружении признаков преждевременного засорения в виде нехватки топлива при разгоне, движении под нагрузкой или на подъёме. Автомобиль начинает «тупить», а при нажатии на педаль акселератора из глушителе могут раздаваться хлопки.

При таких симптомах нужно прислушаться к работе бензонасоса перед запуском двигателя. Насосу требуется больше времени для создания давления в топливопроводах, поэтому его гул после включения зажигания слышен достаточно долго. Это означает, что пришла пора менять топливные фильтры.

Таким образом, технология замены топливных фильтров достаточно проста. Работу может выполнить практически любой автовладелец, располагающий парой часов свободного времени и стандартным набором инструментов. .

(1 голос, 5 из 5)

Снятие и замена бензонасоса лада приора — Автомастер

Бензонасос в автомобиле предназначен для подачи бензина из топливного бака к двигателю. Для карбюраторных машин используются механические насосы.

Благодаря небольшому расстоянию между карбюратором и бензонасосом топливо подаётся под низким давлением. Автомобили с топливной системой инжекторного типа оснащаются электрическими бензонасосами, подающими бензин под высоким давлением.

Работу такого насоса контролирует электронная система, учитывающая положение дросселя, а также соотношение воздуха и топлива.

Замена сеточки бензонасоса в Лада Приора

В камеры сгорания мотора рабочая смесь подается через форсунки (инжекторы), которые обладает чрезвычайно малой величиной отверстия.

Даже маленькая частичка грязи способна напрочь забить одну из форсунок – как следствие, качество топлива будет снижаться, а вместе с ним и мощность мотора (как правило, при возрастании расхода топлива). В иных случаях может потребоваться даже замена форсунки.

На машинах семейства Priora (и не только на них) на пути к грязи и вредным веществам стоит система фильтрации, которая препятствует проникновению грязи в три этапа:

• Фильтр первичной (грубой очистки), он же фильтр бензонасоса (сетка-уловитель).
• Фильтр тонкой очистки (отстойник).
• Сетка в форсунке инжекторной системы.

Последний фильтр установлен непосредственно в форсунке. Фильтр-отстойник располагается под днищем автомобиля.

Первичная же очистка выполняется элементом, который, по сути, представляет собой сеточку, выполненную из пластикового корпуса с мягким материалом решетчатой структуры.

Этот фильтр закрепляется в специальной опоре, а она, в свою очередь – в топливном баке. Топливо, проходя через такую сеточку, оставляет на ней большинство крупных загрязнений, вредных веществ и иной грязи.

О замене этой сеточки, устанавливаемой на бензонасосе, и пойдет речь в нашем материале. Завод-изготовитель рекомендует менять это изделие вместе с фильтром тонкой очистки (через каждые 50 тыс. км пути). В суровых российских реалиях же замена, как правило, осуществляется чаще – примерно раз в 30 тысяч.

Возможно, потребуется и более частая замена – если при работе двигателя стали наблюдаться небольшие провалы, мотор нестабильно ведет себя во время разгона, двигатель время от времени глохнет.

Перво-наперво следует проверить форсуночный фильтр, а также фильтр тонкой очистки топлива – если они содержать грязь, то сетка бензонасоса также серьезно загрязнена.

Операцию по замене вы вполне можете выполнить самостоятельно – на неофициальном сервисе за такую операцию вас попросят выложить от 400 руб. Официальное обслуживание обойдется вам еще дороже. Сетки-уловители для бензонасоса Lada Priora продаются почти в любом автомагазине, их стоимость начинается от 30 руб.

Итак, предположим, вы купили новую сеточку.

Начинаем с того, что загоняем машину на яму или ставим на подъемник.

Для работы нам потребуются следующие инструменты:

• Ключ размером на 10 мм (трубка или головка).
• Отвертка шлицевая.
• Отвертка крестовая.
• Плоскогубцы.
• Тряпка (ветошь).

Бензонасос располагается в топливном баке – однако доступ к нему осуществляется из самого салона. Откройте заднюю дверь, затем откиньте заднее сиденье, отодвинув защелку.

Здесь находится лючок, в котором и установлен корпус бензонасоса. Откручиваем два винта, которые крепят крышку лючка.

Теперь мы видим корпус бензонасоса. Как правило, вокруг него образуются бензиновые подтеки. Раскладываем тряпку или ветошь вокруг отверстия корпуса, чтобы подтеки впитались туда – это лучше, нежели они останутся на краске автомобиля.

Затем потребуется отключить колодку с проводами. Бензонасос отключен.

Затем потребуется завести мотор и дать ему поработать несколько минут. Так мы стравим избыточное давление из питающего контура.

После этого потребуется отсоединить два пластмассовых штуцера от самого бензонасоса. Для этого потребуется нажать на удерживающие их железные скобы и отодвинуть обе трубки от себя.

Непосредственно корпус удерживается на месте 8-ю болтами, которые следует выкрутить трубкой или головкой размером на 10.

Затем необходимо вытащить со шпилек железное удерживающее кольцо, в которое были вкручены болты.

Далее осторожно отводим пластмассовые штуцера и извлекаем бензонасос из посадочного места. Будьте аккуратны, не повредите содержащийся в насосе поплавок.

Извлеченный корпус бензонасоса.

Затем корпус насоса потребуется перенести на какое-либо место, где не страшны подтеки бензина – металлический стол или т. п. Далее потребуется разобрать бензонасос, чтобы добраться до сетки-уловителя. Корпус насоса выполнен из пластика, поэтому чрезмерных усилий при разборке прикладывать не потребуется.

Первым делом потребуется отогнуть две металлические проволочки, отвечающие за фиксацию датчика уровня, затем потянуть датчик наверх до тех пор, пока он полностью не покинет пазы.

После этого, используя шлицевую отвертку, необходимо отключить штуцер обратного клапана и отвести его в сторону.

Нижняя половина корпуса крепится к верхней при помощи двух железных штырей, один из которых содержит пружину.

Поставьте корпус вертикально и, надавив на его верхнюю часть, удалите стопорные кольца, используя плоскогубцы, после этого верхняя часть насоса сможет отсоединяться.  Затем потребуется нажать на фиксаторы (3 шт.

), после чего непосредственно насос можно вытащить вместе с фильтром-сеткой. Сетка-уловитель фиксируется на штыре бензонасоса при помощи простой шайбы. Используя шлицевую отвертку, подденьте сеточку и снимите ее.

Скорее всего, старая сетка будет содержать частицы грязи. Замените сеточку на новую, для чего ее потребуется поставить на бензонасос и слегка ударить для того, чтобы застопорить шайбу.

После этого необходимо все разобранные элементы собирать в порядке, обратном процедуре разбора.

Так как в нашей топливной системе больше нет разрежения, потребуется его восстановить, используя ниппель на инжекторной рампе. Если раньше мы отключали подачу бензина, теперь потребуется удалить воздух из системы. Для этого вам лучше воспользоваться помощью другого человека.

Попросите помощника сесть в машину и включить зажигание. Запускать мотор не надо. Снимите колпачок клапана форсунки, затем нажмите на клапан. Как только начнет прыскать бензин, отпускайте клапан, затем закрутите колпачок сверху. Попросите помощника выключить зажигание.

Затем необходимо подождать около пяти секунд, после чего потребуется снова включить зажигание, но уже завести двигатель. Если мотор работает без провалов и стабильно, попросите помощника сильнее нажать на педаль газа, затем заглушить мотор.

На этом замену сетки-уловителя для бензонасоса Lada Priora можно считать завершенной.

Топливный насос Приоры

Топливный насос Лады Приоры отвечает за подачу топлива в топливную рампу, которая в свою очередь распределяет топливо по форсункам.

Перед запуском автомобиля бензонасос накачивает достаточное давление топлива в систему, и после чего мотор запускается. Нагнетается определенное давление необходимое для нормальной работы ДВС и это давление сохраняется весь период работы ДВС, до его полной остановки.

Неисправностьтопливного насоса приведет к понижению давления или же вовсе его отсутствию,что несомненно скажется на работе двигателя и его функциях.

В данной статье речь пойдет об бензонасосе Лады Приоры, а именно о его возможных неисправностях и о том как его снять и проверить.

Бензонасос

Бензонасос Приорыявляется своего рода электрическим мотором постоянного тока в виде цилиндра.Внутри насоса расположился вал, на который жестко насажена крыльчатканагнитающая топливо в систему и обратный клапан, который не позволяет топливупосле остановки насоса терять давление в системе.

Рабоче давление всистеме которое должен поддерживать насос находится в диапазоне от 3,6-4,0 бар.При потере давления в системе двигатель будет работать неустойчиво теряяобороты и детонируя.

Топливный насос не может работать в одиночку, поэтому он входит в состав топливного стакана бензонасоса. В данном стакане расположены все необходимые элементы для нагнетания давления в топливной системе.

Производительностьтопливного насоса по заявкам завода изготовителя от 60 л/час.

Где находитсябензонасос

Крышка под которой находится бензонасос

Расположен топливный насос Приоры в топливном баке. Доступ к нему открывается под задним сиденьем автомобиля. При снятии сидения, под ним можно обнаружить лючок, который фиксируется двумя шурупами. После отвинчивания шурупов и демонтажа крышки можно заметить верхнюю часть стакана бензонасоса. Стакан крепится к баку гайками через металлическое кольцо и резиновую прокладку, на 8-ми шпильках.

Стакан бензонасоса имеет:

• Регулятор давления топлива;
• Топливный насос;
• Датчик уровня топлива;
• Фильтр грубой очистки топлива;
• Отстойник (ведро);

Стоимость

Ниже приведеныцены и артикулы на бензонасос, в зависимости от производителя.

Ниже в таблицепредставлены элементы топливного стакана и цены на них с учетом изготовителя.

Предохранительбензонасоса Приора

Предохранительтопливного насоса Приоры расположен не в стандартном месте для всех предохранителей.Располагается он у ног переднего пассажира, под крышкой воздуховода ног.

Красным овалом изображен предохранитель бензонасоса

Номинальный токданного предохранителя = 15А, номер F3;

Категорическизапрещается установка предохранителей номиналом выше указанного.

Реле бензонасоса

Реле бензонасоса

Реле так же как ипредохранитель насоса располагается в ногах у переднего пассажира под крышкойвоздуховода ног. Реле имеет номер К2.

Причины не качающегобензонасоса

Довольно часто случается, что топливный насос Приоры попросту перестает качать топливо. Причин у данной проблемы множество, но чтобы их найти следует понимать, что может повлиять на работоспособность бензонасоса. Ниже приведены все причины по котором насос может перестать качать топливо в систему.

Предохранитель

Зачастую случается что предохранитель перегорает от нагрузки и разрывает цепь питания бензонасоса. Вследствие чего бензонасос не может работать. Необходимо проверить предохранитель.

Реле

Реле напрямую отвечает за работу бензонасоса, тем самым выходя из строя отключает и работу насоса. Случается, что на реле окисляются контакты или перегорает катушка, что приводит к остановке насоса и невозможности накачивать давления в систему.

Фильтра

Забиты топливные фильтра, тонкой и грубой очистки. Их необходимо проверить, а в лучшем случае заменить.

Признаки неисправностибензонасоса

У бензонасоса существует несколько признаков, которые предсказывают его скорый выход из строя. При обнаружении таких симптомов на своем автомобиле рекомендуется не откладывать замену насоса, а провести ее незамедлительно.

Симптомы:

• Двигатель автомобиля стал запускаться не с первого раза;
• Необходимо крутить стартер намного дольше чем обычно;
• Провалы при движении на постоянной скорости;
• Рывки при движении;
• Пропала былая динамика;
• Слышен сильный писк насоса при работе ДВС;

Заменабензонасоса

Процесс замены бензонасоса является несложной задачей если следовать инструкции приведенной ниже. Для более быстрого и легкого завершения работы необходимо подготовить инструмент для проведения работы.

Инструмент:

• Рожковый ключ на 10мм;
• Трещотка с головкой на 10мм;
• Отвертка крестовая;
• Ветошь;

Так же следуетподготовить расходники, которые необходимо заменить вместе с топливным насосом.

Расходники:

• Сеточка бензонасоса;
• Топливный фильтр;
• Гофрированный топливный шланг;
• Уплотнительное резиновое кольцо (по состоянию);

Пошаговаяинструкция:

• Снимаем задний диван в автомобилях с кузовом седан, в кузовах хэтчбэк и универсал достаточно откинуть правую часть дивана.

• Откручиваем два шурупа крепления крышки и демонтируем ее. Продуваем или сметаем пыль образовавшуюся вокруг стакана. Необходимо для защиты от попадания грязи в топливный бак.

• Вынимаем предохранитель бензонасоса и запускаем автомобиль. Это позволит скинуть остаточное давление в топливной рампе.

  Ждем пока автомобиль заглохнет.

• Отключаем минусовую клейму с АКБ, так как работы производятся с воспламеняемыми веществами (бензином) и электроприборами автомобиля.

• Снимаем разъем со стакана бензонасоса. Снимаем пластиковые штуцера. Может пролиться немного топлива, в этом нет ничего страшного.

• Откручиваем 8 гаек трещоткой с головкой на 10мм.

• Вынимаем кольцо и вытаскиваем стакан вместе с бензонасосом.

• Приступаем к разборке насоса

• Снимаем стопоры фиксирующие отстойник стакана. И разъединяем отстойник от стакана.

• Вынимаем бензонасос из посадочного места, отсоединяя топливный гофрированный шланг (при необходимости шланг нужно заменить).

• Устанавливаем новый топливный насос с установленной новой сеточкой бензонасоса в обратной последовательности.

Надеемся, нашастатья была Вам полезна.
