Почему не работает спидометр ВАЗ 2110

Спидометр — ключевой прибор в автомобиле, позволяющий контролировать скорость и соблюдать правила дорожного движения. Владельцы ВАЗ 2110 часто сталкиваются с проблемами его работы: стрелка может не двигаться или прыгать, что создает неудобства и может привести к штрафам. В статье рассмотрим основные причины неисправности спидометра и предложим решения для устранения проблемы, что поможет вернуть контроль на дороге и обеспечить безопасность вождения.

Назначение и принцип работы спидометра

Комплект для измерения скорости автомобиля включает в себя датчик скорости (ДС), соединительные провода, сетевой предохранитель и прибор для отображения показаний. На моделях «десятка» устанавливается стрелочный спидометр, который размещен на торпедо и объединен в одном блоке с другими индикаторами и приборами. Во время движения автомобиля стрелка спидометра отображает реальную скорость, а одометр фиксирует пройденное расстояние. Информация может выводиться как на ЖК-дисплей, так и на барабанный счетчик.

На автомобилях ВАЗ-2110 первых серий использовался механический привод спидометра, представляющий собой трос в металлической оболочке с четырехгранниками на обоих концах. Для соединения с прибором и приводным устройством применялись специальные накидные гайки. Крутящий момент от вторичного вала коробки передач передавался через трос непосредственно на показывающий прибор.

Электронный спидометр на ВАЗ-2110 устанавливается на моделях с инжекторными двигателями.

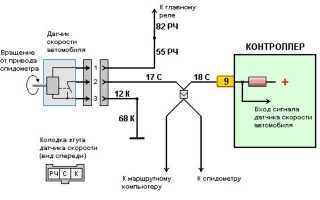

Работа этого устройства основана на эффекте Холла. Сигнал от ДС передается в электронный блок управления (ЭБУ), где он преобразуется и поступает на вход схемы спидометра. Кроме того, этот датчик участвует в системе зажигания и подаче топлива на форсунки. ДС представляет собой асинхронный генератор, который возбуждается постоянными магнитами. Сигнал, поступающий в ЭБУ, состоит из электрических импульсов, которые пропорциональны скорости движения автомобиля. Например, за время прохождения расстояния в 1 км в блок управления поступает около 6 тысяч импульсов.

Спидометр ВАЗ 2110 может перестать работать по нескольким причинам, и эксперты выделяют несколько основных факторов. Во-первых, одной из наиболее распространенных причин является неисправность датчика скорости, который расположен на коробке передач. Если он поврежден или загрязнен, это может привести к неправильной передаче данных на спидометр.

Во-вторых, проблемы с проводкой также могут стать причиной сбоя. Износ или повреждение проводов, соединяющих датчик и приборную панель, может нарушить сигнал.

Кроме того, эксперты отмечают, что иногда причиной неисправности может быть сам спидометр. Внутренние механизмы могут выйти из строя из-за старения или механических повреждений.

Наконец, стоит учитывать, что неправильная установка колес или использование неоригинальных деталей также могут влиять на работу спидометра. Поэтому для диагностики и устранения проблемы рекомендуется обратиться к специалистам.

Не работает спидометр ВАЗ 2110 2111 2112

Признаки и причины неполадок ДС

На вазовских «десятках» установлены стрелочные показывающие приборы, т. е. о величине скорости судят по углу ее отклонения. Если во время езды скачет и прыгает стрелка спидометра, лежит на «нуле» или показывает значения, не соответствующие истинным, а одометр не фиксирует пройденный путь, то это говорит о поломке ДС.

Такая ситуация возникает из-за загрязнения контактной колодки датчика, т. к. первичный прибор расположен на корпусе коробки передач под капотом и не защищен от попадания грязи. Колодка может быть подвержена воздействию паров масла, проникающих через поврежденные уплотнители. Это приводит к потере контакта и, как следствие, к неправильным показаниям спидометра. Такая поломка может возникнуть как у датчиков с квадратным разъемом, так и с круглым. Различие между ними состоит в том, что первые используются в системах Bosh, а вторые — в «Январь 4» и GM.

При выходе из строя датчика скорости часто наблюдается неустойчивая работа двигателя на холостом ходу, а также повышается расход топлива. В этом случае проводится замена ДС. При выборе исправного датчика желательно подобрать модель, которая идентична старому. Предпочтение отдается изделиям, распиновка контактов которых указана в виде «-», «А» и «+», а не цифровому обозначению. Это поможет при ремонте прибора и замере сигнала на выходе.

Шток привода ДС должен быть металлическим, а не пластмассовым. В противном случае срок службы составит не более полугода. При покупке исправного прибора проверяется комплектность, отсутствие люфтов, а также наличия шайбы на штоке. Замена ДС проводится самостоятельно и затруднений не вызывает.

Интересные факты

Вот несколько интересных фактов о том, почему может не работать спидометр на ВАЗ 2110:

1. Проблемы с датчиком скорости: На ВАЗ 2110 спидометр работает на основе сигнала, поступающего от датчика скорости, который расположен на коробке передач. Если датчик поврежден или загрязнен, это может привести к неправильной работе спидометра или его полной остановке. Замена или чистка датчика может решить проблему.

2. Неисправности в проводке: Спидометр зависит от электрических соединений и проводки. Если в системе есть обрывы, коррозия или плохие контакты, это может привести к сбоям в работе спидометра. Проверка и восстановление проводки могут помочь устранить проблему.

3. Проблемы с приборной панелью: Иногда причина неисправности спидометра может заключаться в самой приборной панели. Если сгорел предохранитель или есть проблемы с платой, это может привести к тому, что спидометр не будет показывать скорость. В этом случае может потребоваться диагностика и ремонт приборной панели.

Не работает спидометр на ваз 2110. Проблема решена!

Как проверить датчик скорости

Обсуждать проверку датчика скорости (ДС) на автомобилях с карбюратором не имеет смысла, так как на них используется тросовая система, которая передает крутящий момент непосредственно на спидометр, и датчик отсутствует. В то же время, на инжекторных автомобилях установлен датчик скорости, работающий на основе эффекта Холла. Этот прибор располагается на коробке передач рядом с выпускным коллектором, что может привести к его перегреву и повреждению проводов, соединяющих его с колодкой.

Работоспособность датчика скорости можно проверить несколькими методами. Для этого необходимо измерить его выходные электрические параметры с помощью портативного осциллографа или мультиметра. Датчик можно снять, а сердечник вращать с помощью шуруповерта против часовой стрелки. На экране осциллографа должен появиться сигнал прямоугольной формы, где нижнее напряжение составляет 1 В, а верхнее — не менее 5 В. При одном полном обороте колеса на выходе должно возникать 6 импульсов.

Если сигнал присутствует, но спидометр не функционирует, это может указывать на неисправность привода датчика. В случае, если грани вала изношены, потребуется полная замена устройства. Если же при измерении выходных характеристик сигнал не обнаруживается, это свидетельствует о неисправности самого моторчика датчика. Измерения можно проводить и без снятия прибора: для этого достаточно поддомкратить переднее колесо и вращать его, фиксируя показания. Такие работы удобнее выполнять с помощником.

Если после замены датчика спидометр показывает скорость, не соответствующую реальному режиму движения, причиной может быть поломка зубчатого колеса привода ДС. В этом случае необходимо заменить его вместе с шестерней. При покупке нового привода важно обратить внимание на количество зубьев: если оно не совпадает с оригинальной шестерней, придется повторить работы.

Варианты устранения неполадок спидометра

Выход из строя датчика скорости — это не единственная причина отсутствия показаний спидометра. На работоспособность последнего может влиять обрыв соединительных проводов или отсутствие контакта в клеммной колодке, а также поломка показывающего прибора. Если при проверке ДС он оказался исправным, то поиск дефекта продолжают от колодки до спидометра. Чтобы убедиться в целостности линии и проверить прибор на работоспособность, необходимо воспользоваться контрольной лампой.

Для этого один провод контрольки подсоединяют к отрицательной клемме аккумулятора и включают зажигание, а другим — часто касаются контакта «А» колодки, создавая подобие импульсов. При этом стрелка спидометра должна отклоняться от своего первоначального положения. Если эффект достигнут, то этот участок комплекта исправен, в противном случае начинают проверку целостности цепи от колодки до предохранителя и затем к прибору. При отрицательном результате можно говорить о неисправности устройства.

Замена датчика скорости на ВАЗ 2110, 2111 и 2112 своими руками

Замена спидометра проводится с приборным щитком, т. к. запчастей для его ремонта промышленность не выпускает. Согласно статистике, только в 7 % таких неисправностей неработоспособным элементом является показывающее устройство. Если комплект спидометра работоспособен, а признаки неисправности остались, то, скорее всего, произошла поломка шестерни привода, расположенная в коробке переключения передач. Такой ремонт рекомендуется проводить на СТО, т. к. необходим демонтаж КПП и ее разборка.

На «десятках» первых выпусков неполадки спидометра могут возникнуть в результате обрыва приводного тросика или если «слизаны» грани наконечника. В этом случае тросик демонтируется и заменяется исправным. При повреждении гнезда привода спидометра он тоже подлежит замене.

Для поддержания работоспособного состояния тросика его необходимо периодически смазывать и проверять надежность крепления к приводу. Необходимо помнить, что он не допускает изгибов, заломов и образования петель.

Замена разных видов ДС ВАЗ 2110

Заменить датчик скорости на автомобиле «десятка» не составит труда для автолюбителя и займет совсем немного времени. Для этого нужно последовательно выполнить несколько шагов. Начинаем с полного обесточивания автомобиля, отсоединив отрицательную клемму от аккумулятора. Затем снимаем фиксатор и отсоединяем колодку от датчика скорости. Провода аккуратно убираем в сторону и фиксируем так, чтобы избежать их повреждения в районе колодки.

Далее, с помощью ключа на 22 или 21 (в зависимости от типа датчика) откручиваем его от привода спидометра. Если требуется замена устройства, откручиваем его ключом на 10 и осторожно извлекаем из корпуса коробки передач. В случае, если шток привода упадет в трансмиссию, потребуется полная разборка коробки.

После этого устанавливаем новый датчик и подключаем колодку. Важно, чтобы нумерация выводов на датчике и разъеме совпадала. По завершении работы необходимо проверить функционирование системы. Если проверка будет проводиться в гараже на вывешенных колесах, не забудьте включить зажигание.

На автомобилях ВАЗ-2110 первых выпусков устанавливался механический датчик скорости, который состоит из тросика, спидометра и привода. Замена привода аналогична описанному выше процессу. Следует помнить, что датчики, установленные на ВАЗ-2110 до 2006 года, имеют отличия в креплении и не являются взаимозаменяемыми.

Советы по профилактике и обслуживанию спидометра

Для того чтобы спидометр вашего автомобиля ВАЗ 2110 работал исправно, необходимо уделять внимание его профилактике и обслуживанию. Вот несколько советов, которые помогут вам избежать проблем с измерением скорости.

Регулярная проверка подключения проводов. Спидометр работает на основе электрических сигналов, которые поступают от датчика скорости. Поэтому важно периодически проверять состояние проводки и соединений. Обратите внимание на наличие коррозии, повреждений изоляции и надежность контактов. Если вы заметили какие-либо проблемы, их следует устранить как можно скорее.

Проверка датчика скорости. Датчик скорости, расположенный на трансмиссии, может выйти из строя или загрязниться. Регулярно проверяйте его состояние и чистоту. Если спидометр начинает показывать неверные значения, возможно, причина кроется именно в датчике. В случае необходимости его можно заменить на новый.

Калибровка спидометра. Иногда спидометр может показывать неверные данные из-за неправильной калибровки. Для проверки точности показаний можно воспользоваться GPS-навигатором или специализированными устройствами. Если обнаружите расхождения, обратитесь к специалисту для калибровки спидометра.

Проверка состояния механических частей. Если ваш спидометр механический, то стоит обратить внимание на состояние тросика, который соединяет спидометр с трансмиссией. Тросик может износиться, заклинить или порваться, что приведет к неправильным показаниям. Регулярно проверяйте его на наличие повреждений и при необходимости заменяйте.

Обслуживание панели приборов. Пыль и грязь могут накапливаться на панели приборов, что может повлиять на работу спидометра. Регулярно очищайте панель, используя мягкие средства, чтобы избежать повреждений. Также стоит следить за состоянием лампочек, отвечающих за подсветку спидометра, чтобы в темное время суток вы могли видеть показания.

Использование качественных запчастей. При замене любых компонентов спидометра, таких как датчик скорости или тросик, старайтесь использовать оригинальные или качественные аналоги. Это поможет избежать проблем с совместимостью и обеспечит надежную работу системы.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы спидометра вашего ВАЗ 2110 и избежать неприятных ситуаций на дороге, связанных с неправильными показаниями скорости.

Вопрос-ответ

Какой датчик отвечает за спидометр на ВАЗ 2110?

Датчики скорости ДСА для автомобилей ВАЗ 2110, 2111, 2112. Одним из таких важных элементов является датчик скорости (ДСА), который отвечает за передачу информации о текущей скорости движения автомобиля на электронный блок управления.

Почему может перестать работать спидометр?

Это может быть: износ шестеренок внутри спидометра или в коробке передач, повреждение троса, который соединяет спидометр с коробкой передач, проблемы с приводами внутри приборной панели, которые передают движение стрелке.

Где находится предохранитель на спидометр ВАЗ 2112?

Находится сзади на коробке, ближе к мотору.

Как понять, что вышел из строя датчик скорости ВАЗ 2110?

Чтобы понять, что датчик скорости ВАЗ 2110 вышел из строя, обратите внимание на следующие признаки: отсутствие показаний на спидометре, его постоянное значение (например, 0 км/ч), а также возможные ошибки в работе системы ABS или других электронных систем автомобиля. Также можно проверить целостность проводки и соединений датчика.

Советы

СОВЕТ №1

Проверьте соединения проводов спидометра. Часто проблема заключается в плохом контакте или поврежденных проводах, что может привести к неправильной работе спидометра. Убедитесь, что все разъемы надежно закреплены и не имеют коррозии.

СОВЕТ №2

Осмотрите датчик скорости. Датчик, расположенный на коробке передач, может выйти из строя или загрязниться. Попробуйте очистить его или заменить, если он поврежден. Это может решить проблему с показаниями спидометра.

СОВЕТ №3

Проверьте состояние кабеля спидометра. Если у вас механический спидометр, убедитесь, что кабель не поврежден и не заклинивает. Износ или поломка кабеля могут привести к тому, что спидометр не будет работать корректно.

СОВЕТ №4

Обратитесь к специалисту, если не удается самостоятельно выявить проблему. Иногда неисправности могут быть связаны с более сложными системами автомобиля. Профессиональная диагностика поможет быстро определить источник проблемы и избежать лишних затрат на ненужные запчасти.
