Спидометр ВАЗ 2106 — это прибор, показывающий скорость и важный элемент управления автомобилем, влияющий на безопасность и комфорт вождения. В статье рассмотрим процесс демонтажа и замены спидометра, а также советы по тюнингу. Вы узнаете, как снять и разобрать прибор, а также заменить тросик, что поможет поддерживать и улучшать функциональность вашего автомобиля. Эта информация будет полезна как опытным автолюбителям, так и новичкам, желающим освоить основы обслуживания ВАЗ 2106.
Правильный демонтаж спидометра
Прежде всего, важно ознакомиться со схемой приборной панели. Подробная информация об этом содержится в руководстве по ремонту и правильной эксплуатации автомобиля. После этого можно переходить к разборке. Машина должна стоять на ровной поверхности, обеспечивая строго горизонтальное положение без наклонов.
Чтобы предотвратить случайное движение, необходимо зафиксировать автомобиль с помощью стояночного тормоза. Затем открываем капот и снимаем клемму «-» с аккумулятора, что приведет к обесточиванию автомобиля. Пренебрежение этим шагом может привести к короткому замыканию. Далее открываем передние двери до конца и фиксируем их в этом положении.
С панели следует удалить накладки, прикуриватель, крышку бардачка и другие аналогичные элементы. Затем нужно найти винты, которые крепят панель, и аккуратно их выкрутить. Важно запомнить места крепежей, чтобы избежать трудностей при сборке. После этого, взявшись за панель, аккуратно тянем ее на себя, сначала вправо, затем влево.
Таким образом, торпедо освобождается от защелок. Однако стоит помнить, что приборная панель соединена с множеством проводов, и резкие движения могут привести к повреждению контактов. Поэтому все действия должны быть плавными.
Приборная панель не должна отходить от основания более чем на 5 см. С задних проводов отсоединяем клеммы. Рекомендуется пометить каждое соединение, чтобы избежать путаницы при обратной сборке. Как только все провода будут отсоединены, панель можно будет снять полностью.
На внутренней стороне панели расположены все приборы. Их необходимо демонтировать, откручивая фиксирующие болты. Один из таких приборов — спидометр. Для упрощения разборки с лицевой стороны снимаем облицовочное кольцо, которое может мешать этому процессу.
Спидометр ВАЗ 2106 вызывает интерес у многих автолюбителей благодаря своей простоте и надежности. Эксперты отмечают, что этот прибор, выполненный в классическом стиле, стал символом эпохи советского автомобилестроения. Его механическая конструкция, основанная на принципе работы с тросом, обеспечивает точность измерений и долговечность.
Кроме того, спидометр ВАЗ 2106 имеет характерный дизайн, который гармонично вписывается в интерьер автомобиля. Многие владельцы отмечают, что его шкала легко читается, что особенно важно во время вождения. Однако, несмотря на свою надежность, спидометр может требовать периодического обслуживания, что также подчеркивает его механическую природу.
В целом, спидометр ВАЗ 2106 остается актуальным и востребованным элементом, который вызывает ностальгию у поклонников классических автомобилей и продолжает привлекать внимание новых поколений.
Разбор корпуса детали
Доя выполнения разборки необходимы:
- отвертки;
- строительный фен;
- перчатки.
Чтобы была возможность разобрать спидометр ВАЗ 2106, строительным феном нагревают края стекла. Эта процедура поможет расплавить скрепляющий герметик, в результате чего стекло можно будет легко вынуть. Рекомендуется во время этой процедуры пользоваться перчатками, иначе может пострадать и сам прибор, и руки. После этого производят удаление старого герметика с корпуса.
Далее демонтируются стрелки и откручиваются болты, чтобы была возможность полностью разобрать корпус. При необходимости делается ремонт какой-либо детали или же осуществляется полная замена прибора. Сборка проводится в обратном порядке. Зная, как разобрать спидометр ВАЗ своими руками, провести работы в собственном гараже будет просто.
Читайте также:
| Характеристика | Описание | Интересный факт |
|---|---|---|
| Принцип работы | Механический, основан на вращении тросика от коробки передач, который приводит в движение магнитный диск. | Вращение магнита создает вихревые токи в алюминиевом колпачке, который, в свою очередь, вращает стрелку. |
| Особенности конструкции | Имеет одометр (счетчик общего пробега) и суточный счетчик (с возможностью сброса). | Суточный счетчик был удобен для измерения расстояния между заправками или для планирования маршрута. |
| Точность показаний | Зависела от состояния тросика, редуктора и калибровки. Могла быть неидеальной. | Многие владельцы «шестерок» знали, что показания спидометра могли немного отличаться от реальной скорости. |
| Подсветка | Лампочка накаливания, обеспечивающая желтоватое свечение. | В некоторых модификациях подсветка могла быть тусклой или неравномерной, что затрудняло чтение показаний ночью. |
| Дизайн | Классический, с крупными цифрами и четкими делениями, хорошо читаемый. | Дизайн спидометра ВАЗ 2106 стал узнаваемым элементом интерьера советских автомобилей. |
| Проблемы и неисправности | Частые поломки тросика, выход из строя одометра, дребезжание стрелки. | Замена тросика спидометра была одной из распространенных операций по ремонту «шестерки». |
| Максимальная скорость | Шкала обычно до 180 км/ч, хотя реальная максимальная скорость автомобиля была ниже. | Такая шкала создавала ощущение «запаса» скорости, хотя достичь ее было сложно. |
| Калибровка | На заводе спидометры калибровались, но со временем точность могла снижаться. | Некоторые умельцы пытались самостоятельно калибровать спидометр, используя GPS-навигаторы. |
| Эстетика | Спидометр был частью общего «приборного щитка», который многие владельцы считали стильным. | Для многих «шестерка» была символом эпохи, и ее приборная панель вызывала ностальгию. |
Интересные факты
Вот несколько интересных фактов о спидометре ВАЗ 2106:
-
Механический принцип работы: Спидометр ВАЗ 2106 работает на основе механического принципа, где скорость автомобиля определяется с помощью тросика, соединенного с трансмиссией. Этот тросик вращается, передавая информацию о скорости на спидометр, что делает его довольно простым и надежным устройством.
-
Дизайн и читаемость: Спидометр ВАЗ 2106 имеет характерный дизайн с крупными цифрами и шкалой, что обеспечивает хорошую читаемость на ходу. Это особенно важно для водителей, которые должны быстро ориентироваться в показаниях, не отвлекаясь от дороги.
-
Калибровка и точность: Спидометр может требовать калибровки, особенно если на автомобиле были заменены колеса на другие размеры. Неправильный размер шин может привести к ошибкам в показаниях скорости, что делает важным периодическую проверку и настройку спидометра для обеспечения точности.

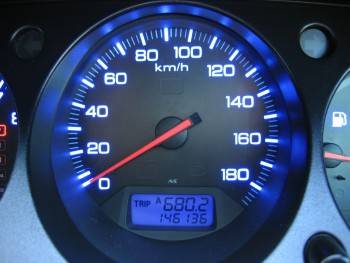

Тюнинг спидометра «шестерки»
Для выполнения работы вам понадобятся следующие материалы:
- крышка от диска компьютера;
- нож;
- отвертка.
Процесс тюнинга осуществляется следующим образом. На крышку диска сверху помещается металлическая шкала спидометра. Затем она обводится по контуру, после чего с помощью ножа вырезается необходимая форма. Также можно использовать отвертку для этой задачи. Таким образом, создается новая форма шкалы.
Следующий шаг — создание самой шкалы. Для этого можно воспользоваться различными программами на компьютере. Важно помнить, что фон должен быть черного цвета, а для делений, индикаторов и отверстий используется белый цвет. Если у вас есть принтер, вы можете распечатать шкалу самостоятельно.
Тем не менее, лучше обратиться в печатный центр, так как для этой цели оптимально использовать пленку, а не обычную бумагу. На пленке прозрачные участки будут указывать на места, где был белый цвет. Не забудьте оставить места для отверстий и под одометр.
После этого пленка наклеивается на заранее подготовленную пластиковую форму. Здесь важна аккуратность, так как необходимо избежать пузырей, и убедиться, что все отверстия совпадают с прорезями. Затем на задней стороне устанавливается светофильтр. Далее следует работа с белой шкалой.
Лучше всего, если цифры будут иметь контур. Чтобы подобрать идеальный вариант, можно сделать несколько пробных образцов на обычном принтере. Шкала устанавливается в центр. Завершающим этапом будет установка прибора в автомобиль. Стоимость такой самодельной работы будет минимальной.
Можно рассмотреть и другой вариант подсветки. Для этого необходимо разобрать корпус прибора и извлечь всю внутреннюю механику. Также нужно удалить светофильтр и перегородку под него. Дополнительное освещение можно организовать с помощью светодиодов или простых лампочек.
-
Читайте также:
Для крепления дополнительных источников света на правой стороне имеется металлический элемент, предназначенный для подключения минуса к индикаторным лампам. На левой стороне осветительный прибор фиксируется с помощью шурупа.
Далее необходимо приварить провода и провести проверку. При правильной установке и креплении будут освещаться не только деления, но и вся окружность спидометра. Если результат вас устраивает, можно установить защитное стекло на место.
Важно помнить, что перед установкой спидометра на место стоит оценить видимость цифр под разными углами. Это поможет определить, где нужно добавить краски на шкале или установить дополнительные лампочки.
Замена тросика на спидометре
Механизм спидометра связан с коробкой передач через гибкий вал. Иногда происходит так, что тросик по каким-либо причинам приходит в негодность и тогда требуется его замена. Для того чтобы провести ремонтные работы такого характера, понадобятся следующие инструменты:
- отвертка;
- пассатижи;
- ключи 10 и 13;
- проволока.
Удобней всего провести замену, когда автомобиль находится на смотровой площадке. В первую очередь снимается панель. После этого при помощи пассатижей немного откручиваются гайки на наконечниках вала, чтобы была возможность рассоединить его со спидометром. Далее к гайке, точнее к ее пломбе, крепится проволока.
Гайка откручивается, после чего вал отделяется от редуктора (привод спидометра ВАЗ). После этого необходимо снять вал, потянув его за оболочку, при этом проволока до конца не вытягивается. Когда процедура будет проведена, крепление отвязывают. Следует знать, что на наконечнике оболочки вала есть защитный чехол. Затем выполняется установка нового вала.
Чтобы установить его на место, привязывается остаток проволоки и через салон втягивается. Монтаж нового гибкого вала производится в обратном порядке. Перед тем как монтировать новый элемент, необходимо достать тросик из оболочки и смазать его на две третьих всей длины любой смазкой. Весь процесс начинается от наконечника по направлению к концу, которым вал крепится к редуктору.
-
Читайте также:
Следует отметить и тот момент, что вал стоит устанавливать таким образом, чтобы не было значительных сгибов. То есть радиус окружности изгибов должен превышать 10 см, а еще лучше, если новый вал будет устанавливаться по трассе прежнего элемента.
Калибровка спидометра после ремонта
Калибровка спидометра ВАЗ 2106 после ремонта — это важный этап, который позволяет обеспечить точность измерений скорости автомобиля. Спидометр, как и любое другое устройство, может выйти из строя или потерять свою точность из-за различных факторов, таких как механические повреждения, износ деталей или неправильная установка. Поэтому, после проведения ремонта, необходимо выполнить калибровку, чтобы гарантировать правильную работу устройства.
Первым шагом в процессе калибровки является проверка состояния спидометра и его механизма. Необходимо убедиться, что все детали находятся в исправном состоянии, а также что нет никаких повреждений, которые могут повлиять на работу устройства. Если спидометр был разобран, важно правильно собрать все его компоненты, включая стрелку, механизм и пружины.
Для калибровки спидометра ВАЗ 2106 можно использовать несколько методов. Один из самых распространенных способов — это использование специального стенда для проверки спидометров. На стенде можно установить автомобиль и проверить показания спидометра на различных скоростях. Это позволит выявить возможные отклонения и скорректировать их.
Если стенда нет, можно провести калибровку в условиях реальной дороги. Для этого потребуется другой автомобиль, оборудованный исправным спидометром, или GPS-навигатор, который будет показывать точную скорость. Сравнив показания спидометра ВАЗ 2106 с показаниями другого устройства, можно определить, насколько точно работает спидометр. Если обнаружены расхождения, необходимо произвести регулировку.
Регулировка спидометра осуществляется с помощью специального винта, который находится на задней стороне прибора. Поворачивая этот винт, можно увеличить или уменьшить показания спидометра. Важно делать это постепенно и проверять результаты после каждого изменения, чтобы не допустить значительных ошибок.
После завершения калибровки рекомендуется провести тест-драйв, чтобы убедиться в правильности работы спидометра в реальных условиях. Это поможет выявить возможные проблемы, которые могли быть упущены в процессе калибровки. Если все показания соответствуют действительности, можно считать, что калибровка прошла успешно.
В заключение, калибровка спидометра ВАЗ 2106 после ремонта — это неотъемлемая часть обслуживания автомобиля, которая позволяет обеспечить безопасность на дороге и точность измерений. Регулярная проверка и калибровка спидометра помогут избежать неприятных ситуаций и обеспечат комфортное вождение.
Вопрос-ответ
Какая максимальная скорость на ВАЗ 2106?
Lada (ВАЗ) 2106. Бензиновые двигатели мощностью от 64 до 75 лошадиных сил. Разгон с места до 100 км/ч занимает у Lada (ВАЗ) 2106 разных поколений от 16 до 18 секунд. Максимальная скорость Lada (ВАЗ) 2106 — 145-155 км/ч.
Как работает спидометр на ВАЗ 2106?
Так, механический прибор на ВАЗ 2106 работает по принципу связи стрелки спидометра с выходным валом редуктора. Редуктор же сам получает приводную силу от вращения колёсной пары. Таким образом, стрелка получает энергию от колеса автомобиля и отражает на шкале приборов соответствующее значение.
-
Читайте также:
Почему стрелка тахометра прыгает на ВАЗ 2106?
Стрелка тахометра прыгает, потому что вышла из строя проводка либо нарушены контакты в цепи зажигания. Необходимо проверить либо заменить датчик оборотов коленвала.
Сколько ест ВАЗ 2106 на 100 км?
Механика. Бензиновые двигатели мощностью от 64 до 75 лошадиных сил. Расход топлива у автомобиля Lada (ВАЗ) 2106 — 7.4-10.8 л/100 км, в зависимости от двигателя и режима движения.
Советы
СОВЕТ №1
Обратите внимание на калибровку спидометра. Спидометры на ВАЗ 2106 могут показывать неверные значения из-за износа или неправильной установки. Регулярно проверяйте его точность, сравнивая показания с GPS-навигатором или мобильным приложением.
СОВЕТ №2
Замените старые тросы спидометра на новые. Изношенные или поврежденные тросы могут привести к неправильной работе спидометра. Регулярная замена поможет избежать проблем с показаниями и обеспечит более плавную работу устройства.
СОВЕТ №3
Убедитесь, что спидометр правильно подключен к трансмиссии. Неправильное соединение может вызвать сбои в работе спидометра. Если вы заметили, что стрелка спидометра не реагирует на движение, проверьте соединения и исправьте их при необходимости.
СОВЕТ №4
Обратите внимание на состояние панели приборов. Иногда проблемы со спидометром могут быть связаны с неисправностями в самой панели. Проверьте, нет ли повреждений или окисления контактов, и при необходимости проведите чистку или замену.
