Клапан продувки адсорбера — ключевой элемент системы управления выбросами автомобиля, в частности, модели Калина. Его основная функция — обеспечить эффективную работу адсорбера, который улавливает и хранит пары топлива, предотвращая их выброс в атмосферу. В статье рассмотрим диагностику состояния клапана, этапы его снятия и установки. Также поделимся рекомендациями по проверке и ремонту клапана, что поможет владельцам Калины поддерживать экологические стандарты и продлить срок службы автомобиля.
Принцип работы топливной системы
Адсорбер представляет собой небольшую деталь автомобиля, предназначенную для улавливания паров бензина. Эта система аккумулирует испарения топлива в специально отведенном месте, называемом сепаратором, где они преобразуются в конденсат и возвращаются обратно в бензобак.
Пары бензина, которые не прошли обработку, проходят через двойные клапаны системы. Первый клапан, гравитационный, защищает топливо от вытекания из бензобака в случае аварийного переворота автомобиля. Второй клапан отвечает за регулирование давления в топливном баке.
Когда испарения бензина перемещаются по всей топливной системе, они достигают адсорбирующей камеры, где поглощаются активированным углем. При запуске двигателя начинает функционировать клапан продувки. Если этот клапан выйдет из строя, это может привести к снижению мощности двигателя и увеличению расхода топлива.
Клапан продувки адсорбера располагается внутри устройства, заполненного активированным углем, которое находится на бензобаке. Система продувки спроектирована так, чтобы обеспечить бесперебойную работу всех компонентов. Основная задача этого электромеханического узла — вентиляция и удаление конденсата.
Если вы слышите незначительное стрекотание при работающем двигателе Калина в холодную погоду или на холостых оборотах, это может указывать на работу клапана продувки адсорбера. Чтобы отличить этот звук от неисправностей ГРМ или роликов, достаточно резко нажать на педаль газа — стрекот не должен исчезать или изменяться. Если же звук изменился, стоит искать причину в другом месте.
Эксперты отмечают, что клапан продувки адсорбера у Калины играет ключевую роль в системе контроля выбросов. Его основная функция заключается в обеспечении эффективного удаления паров топлива из адсорбера, что способствует снижению вредных выбросов в атмосферу. При неисправности клапана могут возникнуть проблемы, такие как увеличение расхода топлива и ухудшение работы двигателя. Специалисты рекомендуют регулярно проверять состояние клапана, особенно при диагностике проблем с запуском или нестабильной работой мотора. Правильная эксплуатация и своевременное обслуживание этого элемента системы помогут избежать серьезных поломок и продлить срок службы автомобиля.
Диагностика клапана продувки адсорбера
Клапан адсорбера, вышедший из строя, опасен тем, что бензобак начинает плохо и некачественно проветриваться. Это приводит к деформациям и повреждениям бензонасоса. Адсорбирующий слой, не подвергающийся хорошей вентиляции, способен вызвать накопление топлива во впускном коллекторе, что станет причиной ухудшения работы двигателя.
Неисправный клапан продувки адсорбера повинен в провалах на холостых оборотах. У двигателя Калина возникает слабая тяга. При работе мотора характерного звука стрекотания не будет слышно, если клапан неисправен.
При отвинчивании крышки бензобака нужно внимательно прислушиваться. Если появляется характерный шипящий звук, это означает наличие разрежения в баке, то есть система вентиляции неисправна. При появлении каких-либо признаков поломки клапан адсорбера следует заменить на новый. Неисправный клапан Калина повлияет на систему фильтрации и продувки. Он будет плохо собирать и аккумулировать испарения топлива, возникнет их утечка наружу. О такой ситуации будет свидетельствовать неприятный запах бензина в салоне и возле автомобиля.
Читайте также:
Конечно, стоит проверить и другие составляющие топливной системы. Например, утечка паров может возникнуть из-за неплотно закрытой крышки бака или пробоины в нем. Но если после проверки всей системы причина не выявлена, значит, неисправен клапан продувки.
| Признак неисправности | Возможная причина | Что делать |
|---|---|---|
| Повышенный расход топлива | Клапан постоянно открыт | Проверить клапан на заедание, заменить при необходимости |
| Нестабильная работа двигателя на холостом ходу | Клапан постоянно открыт или закрыт | Проверить клапан, очистить или заменить |
| Затрудненный запуск двигателя | Клапан постоянно открыт | Проверить клапан, заменить |
| Ошибка «P0441» или «P0444» на приборной панели | Неисправность клапана или его цепи | Диагностировать с помощью сканера, проверить проводку, заменить клапан |
| Запах бензина в салоне | Утечка паров топлива через неисправный клапан | Проверить герметичность клапана и соединений, заменить клапан |
| Шипение или свист из-под капота | Негерметичность клапана или шлангов | Проверить соединения, заменить клапан или шланги |
| Двигатель глохнет при сбросе газа | Клапан постоянно открыт | Проверить клапан, заменить |
| Снижение мощности двигателя | Клапан постоянно открыт | Проверить клапан, заменить |
Интересные факты
Вот несколько интересных фактов о клапане продувки адсорбера, который используется в автомобилях, включая Ладу Калину:
-
Функция адсорбера: Клапан продувки адсорбера играет ключевую роль в системе управления выбросами. Он помогает улавливать пары топлива, которые могут испаряться из топливной системы, и предотвращает их попадание в атмосферу. При работе двигателя клапан открывается, позволяя адсорбированным парам топлива сгорать в цилиндрах, что способствует снижению вредных выбросов.
-
Автоматизация процесса: В современных автомобилях, включая Калину, клапан продувки адсорбера управляется электронным блоком управления (ЭБУ). Это позволяет оптимизировать процесс продувки в зависимости от различных факторов, таких как температура двигателя, нагрузка и режим работы, что повышает эффективность и снижает расход топлива.
-
Проблемы и диагностика: Неисправности клапана продувки адсорбера могут привести к различным проблемам, таким как увеличение расхода топлива, ухудшение работы двигателя и появление ошибок в системе диагностики. Важно регулярно проверять состояние этого компонента, так как его замена может значительно улучшить работу автомобиля и снизить уровень выбросов.
Снятие и установка нового клапана на Калину
Для выполнения этой процедуры вам потребуется лишь крестовая отвертка. Процесс не займет много времени и сил, и его можно осуществить самостоятельно в условиях гаража. Сначала необходимо отключить клемму «минус» на аккумуляторе и вынуть штекер питания поршневого компрессора (КПА).
В автомобиле Лада Калина доступ к клапану может быть несколько затруднен, поэтому потребуется немного ослабить хомут на входном патрубке и снять его с датчика массового расхода воздуха. Все лишние элементы следует отодвинуть в сторону, чтобы они не мешали работе, и временно зафиксировать.
Если ДМРВ сильно мешает, его можно снять, но лучше просто немного отодвинуть крепление клапана, чтобы без проблем его демонтировать. Крепление нужно отогнуть не более чем на 1 см и, приложив усилия, потянуть клапан вверх по направлению к пазам. Если все сделать правильно, деталь снимется достаточно легко и быстро.

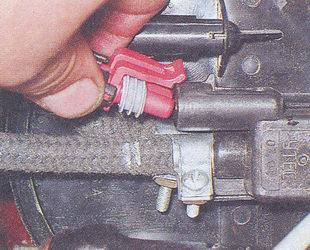

В конце необходимо отключить штуцеры от системы. Один из них снимается без проблем, а со вторым придется немного повозиться, так как он зафиксирован специальной защелкой. Чтобы освободить второй штуцер, нужно слегка надавить на фиксатор и с помощью подходящего острого предмета поддеть усики, аккуратно отодвинув штуцер в сторону.
Установка клапана осуществляется в обратном порядке демонтажа. Важно помнить, что при замене клапана на Ладе Калине следует обращать внимание на маркировку: она должна совпадать у старой и новой детали.

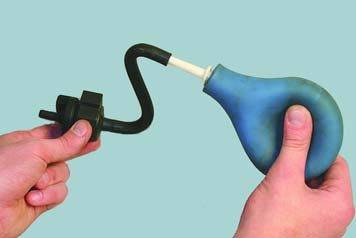

Как проверить клапан адсорбера? Подсоедините к отводящему штуцеру обычный медицинский шприц с выдвинутым на 2-3 см поршнем. Для удобства можно использовать шланг для подводки разряжения. Надавите на поршень шприца. Если в клапане есть давление, поршень будет двигаться с трудом и стремиться вернуться в исходное положение.
-
Читайте также:
Затем подключите к клапану источник постоянного тока с напряжением 12 В и повторите процедуру со шприцем. В этом случае давление должно исчезнуть, клапан откроется, и поршень шприца легко переместится до упора вниз. Если этого не произошло, клапан необходимо заменить.
Ремонт клапана
Первые признаки того, что адсорбер Калины нужно ремонтировать, — это появление стойкого запаха бензина в салоне автомобиля и трудности, возникающие во время слива топлива. Для ремонта необходимо снять адсорбер и разобрать его. Так как устройство обычно цельное, для разбора потребуется спилить крышку. Сделать это легко обычным напильником. После проведенных работ по ремонту и замене основных деталей крышку, как правило, просто запаивают. Для полной герметизации швы обрабатывают смолой. Смола подсыхает в течение 12 часов. После этого ее можно слегка подшлифовать, чтобы привести фильтр в надлежащий вид.
Из адсорбера высыпают отработанный и непригодный уголь. В качестве промежуточных фильтров подойдет поролон. Уберите старые фильтры и поставьте на их место новые, заранее подготовленные. Некоторые мастера считают, что поролон не особенно эффективен и будет пропускать всю грязь вместе с углем, поэтому фильтры можно сделать из войлока. Между устройством и войлоком можно проложить кусок хлопчатобумажной ткани, что предотвратит попадание мелких ниток в систему. Получившиеся прокладки приклеивают к основе и прорабатывают герметиком.
Новый уголь можно добыть из противогазных коробок. Важно, чтобы он был абсолютно сухим, поэтому следует тщательно просушить его, прежде чем закладывать в систему.
Когда сухой уголь засыпан, снова устанавливают войлочные фильтры. На место ставятся все пластины и пружины, а затем сам фильтр. Как видно из вышеизложенного, провести диагностику и ремонт клапана абсорбера Калины несложно, можно обойтись и своими силами. Удачи!
Профилактика и уход за клапаном продувки адсорбера
Клапан продувки адсорбера – это важный элемент системы вентиляции топливного бака, который отвечает за улавливание и переработку паров топлива. Правильная работа этого клапана критически важна для обеспечения эффективной работы двигателя и снижения выбросов вредных веществ в атмосферу. Чтобы продлить срок службы клапана и избежать возможных поломок, необходимо регулярно проводить профилактику и уход за ним.
Первым шагом в уходе за клапаном является регулярная проверка его состояния. Это можно сделать во время планового технического обслуживания автомобиля. Визуальный осмотр поможет выявить возможные повреждения, такие как трещины или коррозия, которые могут привести к утечкам паров топлива. Также стоит обратить внимание на наличие загрязнений, которые могут препятствовать нормальной работе клапана.
Вторым важным аспектом является очистка клапана. Со временем на его поверхности могут накапливаться грязь и отложения, что может негативно сказаться на его функционировании. Для очистки клапана рекомендуется использовать специальные чистящие средства, предназначенные для автомобильных систем. При этом важно следовать инструкциям производителя и не использовать агрессивные химикаты, которые могут повредить материал клапана.
-
Читайте также:
Третьим этапом профилактики является проверка герметичности соединений. Неправильная установка или износ уплотнителей могут привести к утечкам, что в свою очередь скажется на работе системы вентиляции. Для проверки герметичности можно использовать специальные тестеры или обратиться к специалистам на СТО, которые проведут диагностику с использованием профессионального оборудования.
Кроме того, стоит обратить внимание на работу системы в целом. Если вы заметили, что двигатель стал работать нестабильно, увеличился расход топлива или появились ошибки на панели приборов, это может быть связано с неисправностью клапана продувки адсорбера. В таком случае рекомендуется незамедлительно провести диагностику и, при необходимости, заменить клапан.
Не забывайте также о том, что регулярная замена фильтров и использование качественного топлива помогут снизить нагрузку на клапан и продлить срок его службы. Следуя этим простым рекомендациям, вы сможете обеспечить надежную работу клапана продувки адсорбера и избежать серьезных проблем с системой вентиляции топливного бака.
Вопрос-ответ
Как ведет себя машина при неисправном клапане адсорбера?
Поломка клапана адсорбера приводит к тому, что при запущенном двигателе не начинается продув полости адсорбера, а также не сбрасывается давление бака. Все это ведет к неприятным последствиям для автомобиля.
Где находится клапан адсорбера на Калине?

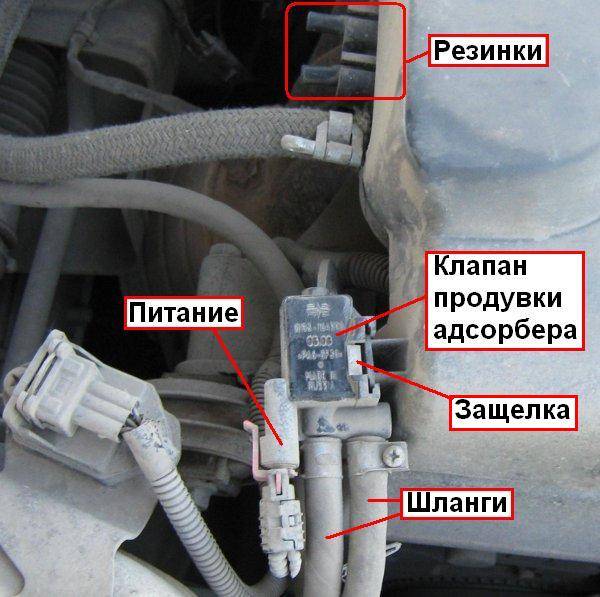

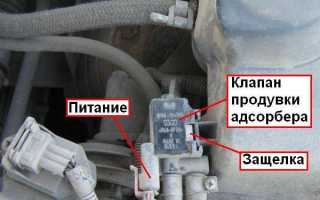

На Калине этот клапан стоит ближе к передней части моторного отсека, справа по ходу движения, возле абсорбера (это такой чёрный бачок с шлангами).
Как понять, что не работает клапан адсорбера Калина 1?
На его неисправность указывают плавающие обороты на холостом ходу, повышенный расход топлива, стойкий запах бензина около машины или в салоне. Как проверить? Клапан адсорбера проверяется на прямую и обратную герметичность, на срабатывание при старте двигателя.
Что будет, если отключить клапан абсорбера?
Если просто убрать этот элемент из общей схемы питания, в лучшем случае загорится «Check engine», а также немного увеличится расход и снизится динамика. Иногда это почти незаметно. В других случаях двигатель начинает работать с перебоями, ездить становится некомфортно.
Советы
СОВЕТ №1
Перед началом работы с клапаном продувки адсорбера обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. Это поможет вам понять расположение клапана и особенности его работы.
СОВЕТ №2
Регулярно проверяйте состояние клапана и системы адсорбера. Загрязнения или повреждения могут привести к неправильной работе, что негативно скажется на производительности двигателя и увеличит расход топлива.
-
Читайте также:
СОВЕТ №3
Если вы заметили проблемы с клапаном, такие как заедание или утечки, не откладывайте диагностику. Обратитесь к специалистам или проведите замену детали самостоятельно, если у вас есть соответствующий опыт.
СОВЕТ №4
После замены клапана продувки адсорбера обязательно проведите тест-драйв, чтобы убедиться в правильной работе системы. Обратите внимание на изменения в поведении автомобиля и возможные ошибки на приборной панели.
