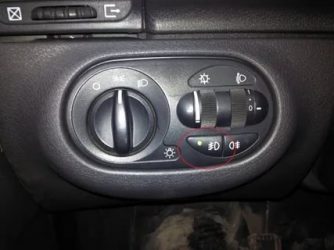

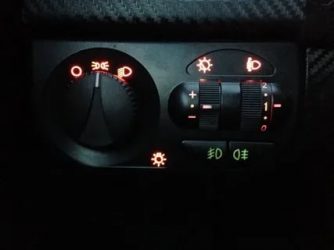

Как включить противотуманные фары на приоре?

Схема подключения противотуманных фар приора – Противомутанные фары Приора: установка и подключение

Всем привет. Сегодня на ВАЗ Ремонт очередной фотоотчет по установке ПТФ. На этот раз будем устанавливать противотуманки на Лада Приора в домашних условиях. Работа не сложная, однако требует определенных знаний и соблюдения последовательности действий.

Я не буду углубляться в подробности того, что собой представляют противотуманные фары (ПТФ) и какой от них прок, кому интересно может почитать об этом в сети, благо есть немало подробных понятных объяснений. Скажу лишь то, что не во всех комплектациях устанавливались противотуманные фары, поэтому эту проблему будем исправлять своими руками. Поэтому без лишних преамбул предлагаю приступить непосредственно к процессу…

Итак, для установки ПТФ на Приору необходимо иметь:

• Комплект противотуманок;
• Провода, гофру, колодки, переходники, реле и кнопку;
• Термоусадку, изоленту;
• Плоскогубцы, набор ключей и отверток.

Как настроить в Приоре противотуманки по ГОСТу

Дабы противотуманные фары на популярной в нашей стране Лада Приора выполняли полноценно свое прямое назначение, мало будет их просто установить, их потребуется отрегулировать. Для этой цели сначала проверяется давление в покрышках, оно должно быть одинаковым, после чего машина ставиться на совершено ровной поверхности перед стеной.

Между стеной и концом бампера расстояние должно быть 5 метров. На стене вам потребуется обозначить при помощи мела или краски расстояние от пола до центра каждой фары, после чего ставится точка на50мм ниже. Цоколь фар на машине поставлен должен быть, таким образом, дабы при их включении верхняя световая граница проходила ровно через нижнюю обозначенную точку.

Туманки, по статистике, с грамотной настройкой, будут верными помощниками водителя.

Датчик температуры охлаждающей жидкости Приора

Предохранитель прикуривателя Приора люкс

Основные аспекты настройки

После того, как противотуманные огни будут установлены, их световой поток нужно будет правильно настроить, чтобы эксплуатация оптики была наиболее эффективной. Регулировка противотуманных фар должна производиться в условиях, наиболее приближенных к реальным. Поэтому проследите за тем, чтобы в багажнике была запаска, сам бак был полностью заправлен, а давление в шинах должно быть одинаковым. Кроме того, для большей реалистичности в салон автомобиля можно поместить груз весом около двухсот килограмм.

Когда все эти условия будут выполнены, можно приступать к регулировке. В первую очередь, транспортное средство необходимо поставить на наиболее ровную поверхность, это позволит получить самый точный результат. Если данное условие не будет соблюдено, регулировка будет неправильной. Настройка производится перед стеной или воротами гаража, это обязательное условие.

Для начала регулировки следует произвести замер расстояния от земли до середины фонаря. После этого на стене или воротах гаража следует нарисовать ровную линию, которая соответствует расстоянию, измеренному ранее. Сделав это, необходимо будет нарисовать еще одну полоску — она должна находиться на 5 сантиметров ниже, при этом первую линию можно будет стереть. Противотуманная оптика должна быть отрегулирована таким образом, чтобы на горизонтальной полоске, которую вы начертили на сете, находилась верхняя граница освещения.

Штатные противотуманки на Priora: стоимость, артикул

Автомобилестроительная компания АвтоВАЗ на свои Лада Приора осуществляет подключение туманок, если это предусмотрено комплектацией, производства «Автосвет» (город Киржач) и Бош. У них имеется отличие. На целых 40-процентов установочная глубина туманок Бош больше, чем у аналогичной продукции производства компании из Киржача.

В комплектации «Люкс» обязательно стоят противотуманные фары от Бош, а от «Автосвет» устанавливают в стандартные комплектации. Всего есть 2 варианта комплекта – для дорестайлинговой Приоры и для послерестайлинговой модели. Чем они отличаются? Точкой установки и формой самих фар.

Кроме всего прочего фары можно купить отдельно или в комплекте.

Для Лада Приора:

• Комплект фар Бош имеет артикул 21700-3743010-54. Стоимость комплекта варьируется в диапазоне 1.6-1.9 тыс. росс. руб. Стоимость одной фары составит порядка 900 руб.
• Комплект туманок «Автосвет» стоит 700-800 росс. руб. Артикул 21700-3743010-52. Одна фара обойдется покупателю ориентировочно в 500 руб.

Для Лада Приора 2:

• Комплект туманок Бош стоит 1-1.2 тыс. росс. руб. Артикул: 21700-3743010-50. Покупателям одна фара примерно обойдется в 600 руб.
• Комплект фар «Автосвет» имеет артикул: 21700-3743010-53. Стоимость комплекта варьируется в диапазоне 800-900 росс. руб. Стоимость одной фары составит порядка 500 руб.

Плюс к этому вам потребуется купить специальный комплект проводов или так называемый монтажный набор, без которого установка птф невозможна. В этом самом комплекте идет реле и кнопка. Стоимость набора составляет порядка 600 росс. руб.

Цены фар и работ

Установка фар в салоне (где покупаете авто) обойдется в 2000 – 3000 рублей, плюс цена противотуманок 2600 рублей, что гораздо дороже, чем в магазине. Установка противотуманок в автосервисе в среднем составляет от 1500 до 2000 рублей. Фары можно купить самостоятельно. Не обязательно платить деньги за монтаж, ведь противотуманные фары можно установить своими силами.

Цена комплекта противотуманных фар варьируется от 1200 до 1800 рублей. К фарам необходимо приобрести набор для подключения – 400 рублей.

Другие модели противотуманнок на LADA Priora

Не только фары противотуманные на Лада Приора от Бош и «Автосвет» можно приобрести сейчас в специализированных магазинах. Если вас по какой-либо причине эти варианты не устраивают, есть модели и от других производителей, в частности: диодные Орион-7, рязанские «Аутомотив лайтинг», еще производства рязанской и еще ДААЗ.

Противотуманные фары китайского производства тоже не стоит сбрасывать со счетов, тем более, что птф они выпускают и диодные и линзованные. Еще можно приобрести специальные рамочки для рестайлинговой Приоры, которые устанавливаются вместо заглушки и оставляют отверстие под противотуманки старого образца, устанавливаемые на 1-ую версию Приоры.

Дополнительный монтажный блок Приоры

• F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
• F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
• F3 (15 А) – предохранитель бензонасоса Приора;
• K1 – главное реле;
• K2 – место, где находится реле бензонасоса Приоры.

Внимание!

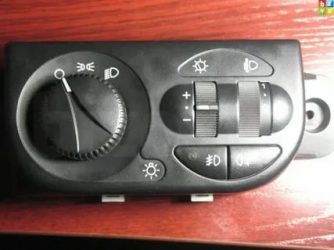

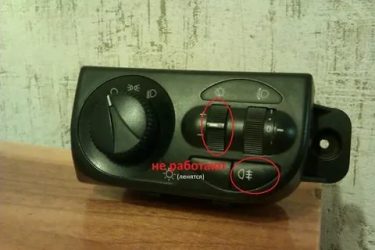

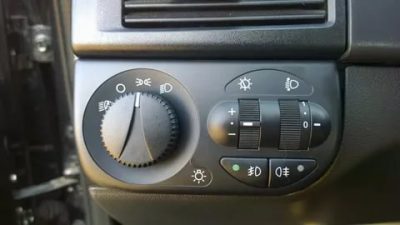

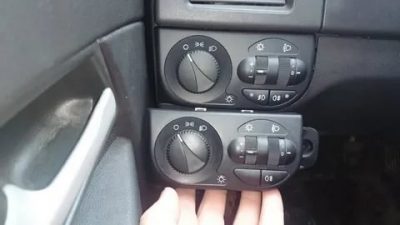

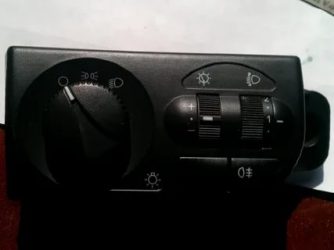

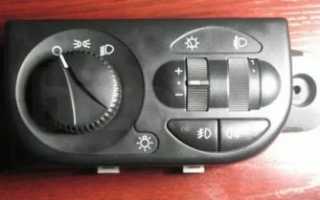

Подключение птф через мус приора

Перейти к содержимому

Решил поставить ПТФ как на приборе комплектации люкс и ксенон в птф 5000кМоя машина комплектации «Норма» без птфДля этого надо:

Мус приора люкс-1100

Недостающий контакт 3 провода в колодке Муса. Был вытащен из имеющейся проводки «евро панели» 2114

Недостающий контакт 19 электропакета XP2 достал из разъема от блока питания компьютера

Ну и лампы на 5000к

Первым делом снял передний бампер.закрепил блоки розжига(друг отдал) в усилитель бампера, протянул проводку(через штатное отверстие под мотором стеклоочистители(для этого под капотом, нужно снять аккумулятор расширительный бачек, механизм и моторчик дворников чтобы проложить проводку))Теперь начинаем подключать:

Клемму синего проводатянем от 19 контакта электропакета и устанавливаемые в гнездо «86» реле к10. Клемму чёрного провода устанавливает в гнездо «85» реле к10 и подсоединяемых его на массу за ЧЯ. Клемму жёлтого провода я соеденил с проводом идущим к 3 контакту на МУС и установил в гнездо «87» реле к10. Клеммы отводов от этого провода установил в гнезда для предохранителей во вторые гнезда предохранителей подключил клеммы жгута из подкапотного пространства. Клемму красного провода установил в гнездо «30» реле к10,а другой конец провода при помощи корректора присоединяем к контакту»30″ реле к7(дальний свет). Здесь и есть питание ПТФ.

Когда все в наличии осталось не так много, всего лишь все разобрать и установить ПТФ, затем все собрать обратно и радоваться проделанной работе. Шучу :-).

1. Начнем с того, что нам необходимо все обесточить, для этого снимаем «-» клемму АКБ.
2. Далее следует снять бампер, для этого по очереди откручиваем саморезы, которыми он крепится. Саморезы, которые следует открутить отмечены на фото. После того как все крепежи откручены, аккуратно отщелкиваем бампер с защелок и демонтируем его полностью.

1. Далее берем отвертку и демонтируем заглушки противотуманок, которые крепятся саморезами.

1. Подготавливаем наши противотуманки и приступаем к важному этапу под названием «установка противотуманок». Аккуратно помещаем ПТФ в штатные места и крепим их саморезами, которыми крепились заглушки. Затем приступаем к прокладке проводки. Проводка прокладывается с внутренней стороны бампера, желательно использовать гофру.

1. Провода необходимо протянуть в салон в районе ГТЦ, для этого достаем специальную заглушку, под которой скрываются необходимые нам отверстия. Для удобства рекомендуется снять жабо вместе с дворниками, а также расширительный бачок с кронштейном.

1. В салоне для того, чтобы протянуть и подключить противотуманки следует оттянуть обшивку (шумоизоляцию) и протянуть провод в салон.

1. Когда провода заведены в салон можно приступать к подключению. Схема, по которой следует подключать, как правило, прилагается к комплекту ПТФ, однако на всякий случай я решил выложить схему.

1. Подключение противотуманных фар к кнопке происходит с обязательным демонтажом центральной панели. При установке реле ПТФ в блок важно не перепутать провода и следовать схеме подключения ПТФ.

Установка противотуманок на Лада Приора занятие довольно незаурядное и под силу любому автолюбителю. Единственная проблема — подключение, как правило с ним возникают сложности. Однако если следовать инструкции и внимательно изучить схему подключения, то все должно получиться. Если же во время подключения возникли сложности, рекомендую обратиться к опытному электрику, он без труда вам поможет за минимальную плату. Перед финишной сборкой не забудьте все проверить и убедиться, что ПТФ работают как надо.

У меня все, спасибо за внимание и до новых встреч на ВАЗ Ремонт! Пока!

Важность противотуманной оптики недооценивать нельзя. Всем известно, что противотуманки на Приору позволяют лучше освещать дорожное покрытие при передвижении в туман. Поэтому для того, чтобы обезопасить себя во время езды, многие автовладельцы решают самостоятельно установить ПТФ. О процессе монтажа и подключения фонарей вы сможете узнать ниже.

Руководство по установке

Перед тем, как устанавливать и подключить противотуманки на Приору 2, взвесьте свои силы. Если установка противотуманок на Приоре 2 или рестайлинг может вызвать трудности, то лучше обратитесь к электрику. Специалисту, как никому другому известно, как установить фары на Приору и как производится процедура подключения противотуманных фар. Если же вы решили все сделать своими руками, то для начала подготовьте нужный инструмент. Для этого вам потребуется только комплект ключей и отверток, а также пассатижи (автор видео о выборе противотуманной оптике для Приоры — канал Простое Мнение).

Алгоритм действий

Чтобы установка противотуманных фар на Приоре SE или 2 не вызвала трудностей, просто следуйте инструкции:

1. Сначала необходимо отключить аккумулятор, снять с него минусовую клемму, после чего отсоедините фиксаторы переднего бампера. Саморезы для его демонтажа находятся по бокам, снизу и сверху. Их нужно выкрутить и снять бампер.
2. Далее, можно перейти к заглушкам. Заглушки фиксируются также с помощью саморезов, но для их выкручивания более удобно будет использовать короткую отвертку с крестовым лезвием.
3. Противотуманные фары на Лада Приора 2 монтируются вместо демонтированных ранее заглушек. Чтобы фонари были надежно зафиксированы, их можно закрепить при помощи тех же саморезов.
4. После выполнения этих действий вам необходимо найти в комплекте ПТФ наиболее длинный кабель. Этот провод подключается к левому фонарю, после чего он прокладывается и к правой фаре. А затем провод необходимо протянуть со стороны аккумулятора в подкапотное пространство.
5. Используя гаечный ключ ан 10, необходимо демонтировать расширительный бачки в моторном отсеке, которые будут мешать процессу. Сделав это, с помощью ключа на 13 нужно будет выкрутить крепления щеток стеклоочистителя. В конечном итоге вам нужно будет получить доступ к левому краю обивки, а чтобы сделать это, потребуется демонтировать саму защиту. Когда эти действия будут выполнены, патрубок можно отодвинуть в сторону, после чего ослабить хомут. Затем обивку можно полностью демонтировать.
6. Ваша задача заключается в том, чтобы уложить и протянуть провода от фонарей через заглушку в салон транспортного средства, а после этого зафиксировать их при помощи хомута. Этот хомут должен идти в наборе к ПТФ Приора 2.
7. Когда ПТФ будут установлены на рестайлинговую Приору, сборка всех элементов осуществляется в обратном порядке. Не забудьте подвести провода к винтам картерной защиты.

Установка лампы птф на приоре

В начале ноября, когда шел дождь а почему то не снег уже, так случилось, что сначала одна лампа ближнего света исчерпала свой ресурс и путь я держал уже домой, то решил что проверю на следующий день и если что поменяю лампу.

Когда же на следующий день ранним утром, а в ноября уже темно, отъехав тока от парковки возле дома иссякла и вторая, утро добрым не показалось…пришлось добираться до места назначения с одними габаритами включенными и аварийкой от «идиотов» т.к. противотуманки не установлены были.

В этот же день решил поставить другие лампы в ближний свет и чтобы свет был белее, до этого стояли стандартные Narva H7 55W РХ26d. Благо время было залез в интернет почитал разные отзывы о тех или иных лампах и приобрел себе Philips H7 X-treme Vision,светят намного лучше обычных Narva.

Начитавшись и захватив с собой керамический и канцелярский ножи которые являлись главным оружием в работе, поставил машину в гараж в субботний дождливый вечер, мне везет на погоду. Благо в гараже тепло и сухо, поэтому пока переодевался и приготавливал рабочее место машина обсохла остатки убрал микро фиброй.
Открутив все гаечки и винтики, аккуратно снял бампер. Проверил работоспособность установленной проводки подсоединив туманки, все работает включив габариты и нажав на кнопку противотуманок.

После чего спокойно приступил к работе по установке. Просушил с внутренней стороны строительным феном и немного нагрел места выреза для противотуманок. После чего закрепил бампер, чтобы он не прыгал и не елозил по бетонному полу, чтобы избежать царапин и случайных падений расстелил пузырчатую полиэтиленовую упаковку.Взял противотуманки примерил, очертил их расположение. Подмечу сразу, что лучше резать не с лицевой стороны бампера, а с внутренней.

Лично я вырезал сначала керамическим ножом по внутреннему кантику заглушки, вырезав примерив противотуманку понял что надо подгонять под внешний.

Резал не спеша и не торопясь боясь вырезать много и оставить большие зазоры, т.к пластик мягкий и очень податлив можно по неосторожности «уехать» не туда особенно когда вырезаешь углы.Вот после очередной примерки фары она практически встала, обработав кромки отверстия напильником встала как родная.

Вторую заглушку вырезал уже более уверенно и меньше затратил времени и вырезал уже практически под самый внешний кантик, так же обработал аккуратно напильником, чтобы с лицевой стороны не потрескался лак и краска.

После чего установил туманки закрепив их саморезами и места стыков еще обработал бесцветным герметиком на наличие зазоров, сами фары так же дома дополнительно обработал герметиком.После чего подсоеденил провода и обратно установил бампер.

В туманки поставил галогеновые газонаполненные лампы IPF SUPER JBEAM Spec H 4800K H3 XENON WHITE 12V 55 W 110W производство Япония. Освещают дорогу белым цветом с небольшим оттенком голубого цвета.

Да заодно поставил новые накладки бампера, за место сломанных.

источник

Птф на приоре: установка и подключение, замена ламп

Противотуманные фары (ПТФ) являются отличным помощником при движении в темное и туманное время суток. Назначение ПТФ – это улучшение светового потока при плохой видимости. Так же очень часто туманки используют

при движении вечером для более хорошего освещения обочины.

С завода противотуманки получили только люксовые комплектации Лады Приоры, остальные же лишились их из-за удешевления производства. Но если Ваша Приора не оборудована ПТФ не стоит отчаиваться, их с

легкостью можно установить самостоятельно без особого труда.

ПТФ Приоры не только обеспечит более безопасное движение в туман, но и предаст автомобилю более красивый и современный вид. Так же если автомобиль не оборудован дневными ходовыми огнями, то противотуманные фары

можно использовать в качестве ДХО.

Прочитав данную статью Вы с легкостью установите на свой автомобиль ПТФ и забудете о плохой видимости при неблагоприятных погодных

условиях.

Разновидности ПТФ

Как известно Приора подверглась нескольким этапам рестайлинга где одним из основных изменений были бампера. С изменением бамперов изменился и

дизайн самих ПТФ.

В старом бампере противотуманные фары имели круглый вид, а в
новом уже получили рамку в форме треугольника, но все с той же круглой фарой.

На первый взгляд можно подумать, что они совершенно одинаковые, но это ошибочное предположение, они имеют разные крепления для

установки. Поэтому важно знать на какой бампер будут устанавливаться ПТФ.

Существует два производителя противотуманных фар для Приоры – это «BOSH» и «Киржач». Особой разницы в световом потоке данных производителей заметить сложно, а вот различия крепления для установки в них есть. Заменить «БОШ» на «Киржач» будет трудно, для этого придется менять проставку ПТФ в SE бампере.

Имеется два варианта установки в бампер дорестайловой приоры и послерестайловой (бампер SE, Приора 2).

Артикулы и цена ПТФ для ПРИОРА 1 (дорестайл до 2012 г.в.):

ПТФ Приора 1

ПТФ «Киржач»: 21700-3743010-52. Цена начинается от 700 и достигает 1000 рублей. За одну фару продавцы просят от 500 рублей.

ПТФ «BOSCH»: 21700-3743010-54. Цена начинается от 1500 и достигает 2000 рублей. За одну фару придется отдать от 1000 рублей.

Артикулы и цена ПТФ для ПРИОРА 2 (рестайл после сентября 2012 г.в.):

ПТФ Приора 2 (с рамкой)

ПТФ «Киржач»: 21700-3743010-53. Цена начинается от 800 и достигает 1100 рублей. За одну фару продавцы просят от 600 рублей.

ПТФ «BOSCH»: 21700-3743010-50. Цена начинается от 1000 и достигает 1500 рублей. За одну фару придется отдать от 700 рублей.

Так же следует отметить, что не во всех магазинах к ПТФ прилагается монтажный комплект проводов и реле. Необходимо уточнять у продавцов есть ли комплект для установки. В противном случае его необходимо докупить.

Стоимость его составляет от 600 рублей.

Аналоги

Если по каким-то причинам модели от производителей «BOSCH» и «Киржач» не устраивают Вас, то огорчаться не стоит. В настоящее время рынок просто забит огромным количеством аналогов

китайского производства.

У производителей из Китая существует большой выбор
качественных ПТФ не уступающих более дорогим моделям.

Одной из самых популярных китайских моделей ПТФ являются фары, которые полностью закрывают вырез под туманку, то есть имеют форму

треугольника.

Если Вы категорически не сторонник китайского производства имеется ряд отечественных производителей создающих аналоги противотуманных фар

для Лады Приоры.

Закон и ГОСТ

Необходимо учесть один из важных моментов при установке ПТФ это последующая регулировка и ЗАКОН. По правилам ПДД световое оборудования не должно слепить автомобили движущиеся во встречном направлении. Для этого в обязательно порядке

нужно проводить регулировку фар.

Запрещается устанавливаться непредусмотренные заводом изготовителем лампы, такие как ксенон и LED. В ПТФ приоры должны быть установлены галогенные лампы типа Н11.

Установка

Отличия в установке ПТФ приора 1 и 2 практически не имеет. Отличия лишь будут заметы в проделывании отверстий в бампере для фар. В бампере SE необходимо вырезать треугольник по контуру и в обычном

бампере ничего вырезать не нужно.

Других отличий в установке не будет.

Процесс установки

• Снимаем минусовую клейму АКБ;

• Снимаем бампер автомобиля для этого откручиваем множество шурупов снизу и сверху бампера, затем выводим его из зацепления от крыла и снимаем.

• Далее в бампере вырезаем ножом отверстие под ПТФ. Будьте аккуратны и не торопитесь, дабы не повредить ЛКП на нем.

• Крепим ПТФ к бамперу с помощью саморезов.

• Приступаем к протяжке проводки в салон. Провода от ПТФ укладываем рядом с основной косой проводов по левой стороне автомобиля (по ходу движения) за бачком омывателя.

• Далее необходимо завести провода в салон автомобиля. Наиболее удобное место заводки проводов в районе главного тормозного цилиндра. Там есть отверстие заглушенное резинкой в это отверстие необходимо просунуть провода. Для удобства рекомендуется снять или отодвинуть расширительный бачок.

• Закрепляем провода плотно, чтобы они не терлись и не соприкасались с металлом. Лучше поместить их в защитную пластиковую гофру.

• В салоне снимаем крышку блока предохранителей (крепиться на трех фиксаторах) поворачиваем их против часовой стрелки на 90° и тянем крышку на себя.

• Затем отгибаем шумоизоляцию и затягиваем провода под центральную консоль.

• Снимаем центральную консоль (центральную вставку), крепиться шурупами.

• Далее приступаем к подключению проводки, для правильно и безопасного подключения используем схему из комплекта или указанную ниже схему.

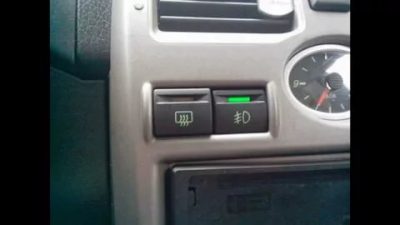

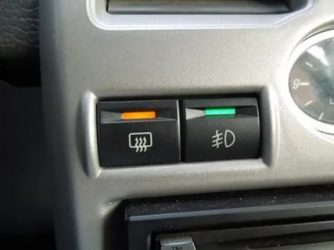

• Устанавливаем кнопку вместо заглушки на центральной консоли.

• После подключения проверяем работоспособность ПТФ. Основные сложности возникают именно при подключении проводки, чтобы избежать проблем тщательно перепроверяйте подключённые провода и строго следуйте схеме подключения.

• Сборку необходимо осуществлять в обратной последовательности.

Подключение реле необходимо осуществлять по данной схеме.
Реле имеет всего 4 контакта, которым присвоены номера: 85, 86, 87 и 30.

• Контакт под номером 86 подключаем к «минусу» АКБ;
• Контакт под номером 30 подключаем к «плюсу» АКБ;
• Контакт под номером 87 подключаем к питающему проводу (плюсу) ПТФ;
• Контакт под номером 85 подключаем к кнопке ВКЛ/ВЫКЛ ПТФ синим проводом через предохранитель;

Надеемся, наша статья была Вам полезна.

Замена Лампы Противотуманной Фары Приора

страница » Замена Лампы Противотуманной Фары Приора

Как установить и подключить противотуманные фары на приоре

К сожалению, климатические условия нашей страны не самые подходящие, поэтому большинство автомобилистов привыкли к таким явлениям, как утренний или вечерний туман.

Лучшим решением для владельцев Приоритета является установка противотуманных фар.

Стандартные фары далеко не идеальны из-за световой завесы, которую они создают как для владельца автомобиля, так и для других участников дорожного движения.

Схема правильной установки противотуманных фар

На Приоре противотуманные проушины устанавливаются по тем же правилам, что и любой другой автомобиль. Монтаж осуществляется на высоте менее полуметра от уровня дорожного покрытия. Противотуманные фары, установленные за пределами зоны мокрой конденсации, действительно могут улучшить видимость.

Если вы положите ПТФ на крышу багажника (как это часто делают владельцы джипов), они будут абсолютно бесполезными, особенно во время тумана, дождя или снега или пыльных бурь.

Поэтому установка бамперных фонарей под бампер (для устаревших металлических конструкций) или конкретно на него (для металлических конструкций последнего поколения) была и остается более эффективным методом.

Установка противотуманных фар

• Где Находится Датчик Коленвала Хендай Элантра
• Где Находится Датчик Температуры Рено Трафик
• Замена Ремня Грм Матиз 0 8
• Как Снять Переднее Крыло На Киа Рио
• Где Провода На Задние Колонки В Гранте

Как установить и подключить противотуманные фары на Приоре

Климатические условия нашей страны, к сожалению, не самые благоприятные, а потому к такому явлению, как утренний или вечерний туман, привыкло уже большинство автомобилистов. Наиболее рациональным решением для владельцев Приоры будет установка противотуманных фар. Стандартные фары подходят далеко не всегда из-за создаваемой световой завесы, которую они создают как для владельца авто, так и для остальных участников дорожного движения.

Схема правильной установки противотуманок

На Приору туманки устанавливаются по тем же правилам, как и любой другой автомобиль. Монтаж производится на высоте не более полуметра от уровня дорожного покрытия. Установленные низко противотуманные фары находятся вне зоны влажного конденсата и действительно могут ощутимо улучшить видимость.

Если же установить ПТФ на крышу багажника (как зачастую это делают владельцы джипов), то они окажутся совершенно бесполезными, особенно, во время тумана, дождя, а также  снежной или пылевой бури.

Потому наиболее эффективным способом была и остается установка противотуманок под бампер (для устаревших металлоконструкций) или непосредственно в него (для металлоконструкций нового поколения).

Установка противотуманных фар

Туманки, которые вы монтируете на свою приору, должны отвечать не только всем ПДД, но и стандартам ООН. В последних изменениях четко прописано, что любые туманки должны распределять свет под широким углом и иметь четко выделенную верхнюю границу. Показатель рассеивания должен составлять семьдесят градусов по горизонтали. Только прибор с такими характеристиками будет создавать противотуманный эффект.

Чаще всего на приору устанавливаются противотуманные фары с галогенным осветителем внутри. Их хватает для того, чтоб пространство на тридцать метров перед автомобилем было достаточно освещенным в любую погоду.

Монтаж противотуманных фар

Ни одну противотуманную фару невозможно установить, не демонтировав при этом ее предшественницу. Схема, по которой производится замена оборудования, очень проста:

• Снять все заглушки с бампера;
• Вынуть ранее установленные фары;
• Установить новые на их место;
• Тщательно затянуть все винты.

Установка ПТФ на Приору

Может случиться так, что размер отверстий старых фар будет слишком мал для новых противотуманных аналогов. В такой ситуации следует снять с приоры бампер и расширить отверстия. Если же в самом бампере отсутствуют места для противотуманных фар, то эту проблему можно быстро решить, вырезав эти отверстия острым ножом.

После того, как замена была произведена, из проводов, идущих от фар, необходимо сделать жгут и проложить  его вдоль кабеля под капотом. Провода выводятся к панели управления, в основном,  через отверстие рядом с предохранителями. После этого минусовые провода должны быть подсоединены к корпусу приоры, а бампер – закреплен на своем месте.

Схема подключения противотуманок

Если замена противотуманок уже была произведена, и теперь вы хотите заняться их подключением, то для начала вам необходимо зафиксировать их переключатели на передней панели автомобиля. Для этого нужно:

• Снять декоративную панель, которая заслоняет рулевую колонку (развернуть все замки на девяноста градусов);
• Ликвидировать заглушку, расположенную рядом с часовым оборудованием (под ней вы увидите как раз те контакты, к которым нужно будет подключить фары);
• Соединить контакты меньшей длины с одноцветными проводами. Аналогичную операцию также нужно будет провести с системой обогрева стекол.

Схема подключения ПТФ

Как правило, в любом комплекте противотуманных фар для приоры содержится подробная схема их установки подключения, а потому справиться с этой задачей под силу любому автомобилисту, который внимательно ее прочитает. Если вы хотите подключить проитвотуманные фары к монтажному блоку, то вам предстоит монтаж реле типа К-10, а также замена или монтаж предохранителей (две штуки).

Если вам необходима замена старого противотуманного оборудования или установка нового, то процесс ремонта в обязательном порядке должен быть завершен возвратом вышеуказанного блока на свое прежнее место.

Как настроить поток света

Что бы подготовится к тестированию и отладке противотуманок, приора должна быть помещена в условия, максимально близкие к реальным. В салон нужно поместить груз массой примерно 200 килограмм, в багажник  — запаску, а бак полностью заполнить горючим.

Настройка светового потока ПТФ на Приоре

После этого авто устанавливается в пяти метрах от ровной стены. Тестирующий измеряет расстояние от земли до центра туманки, и рисует на стене горизонтальную черту на пять сантиметров ниже. Если фары были отрегулированы правильно, то световое пятно будет примерно на уровне этой черты. Также можно произвести тестирование и отладку каждой из фар по отдельности (для этого нужно повторить процедуру, закрывая поочередно каждую из фар).

Птф в приору (туманки) с ксеноном или без…

птф (туманки) с ксеноном на ладе приора

Как светит ксенон в фарах и в птф  приоры

Туманки на свою приору я хотел поставить давно. Были мысли найти хороший сервис, но оказалось дорого – как минимум 2000. Так что решил делать своими руками.
ПТФ (Туманки)  ДЕПО, китайские. Подключаем провода, но сначала инсталлируем кнопку птф.

Так же хочу отдельно написать про подключение кнопки птф.
Если вы покупаете готовый блок для подключения «птф приора», тот там есть и кнопка и реле и необходимая инструкция, выглядит он так:

Комплект ПТФ (туманок)на Ладу Приору

Сначала лучше установить кнопку в салоне лады приоры – это совершенно обычная кнопка, устанавливается рядом с кнопкой обогрева заднего стекла, Питание берется как раз от кнопки обогрева заднего стекла.

схема подключения ПТФ (туманок)на ладу приору

Вынимаем кнопку обогрева заднего стекла, аккуратно зацепив плоской отвёрткой, вынимаем её с фишкой

кнопка с фишкой обогрева заднего стекла лада приора

вот как выглядит кнопка обогрева

подключаем согласно схемы кнопку птф (туманок) лады приоры от кнопки обогрева стекла. Теперь нам понадобится мультиметр

1. Находим проводок идущий на подсветку кнопки обогрева стекла, т.е. на него при включении габаритов идет напряжение в 12в , минус  мультиметра кидаем на массу (к голому металлу ), включаем габариты. Зажигание должно быть выключено!Ищем на фишке клемму где появилось напряжение 12в, после того, как нашли, выключите габариты, если напряжение исчезло, этот провод нам и нужен, снимаем с него изоляцию, но не повреждаем его и прикручиваем к нему провод  кнопки птф, который отвечает за подсветку(по схеме, приведённой выше) он значится, как «белый(жёлтый)»

2. Также ищем провод, на котором появляется 12в когда ВКЛЮЧЕНО зажигание,выключаем габаритные огни, включаем зажигание, ищем мультиметром нужный провод, проверяем ещераз убеждаемся он или нет, вскрываем изоляцию и прикручиваем к нему «красный(розовый)» провод от кнопки птф (туманок) приоры как на нашей схеме.
3. Подключаем массу. Здесь все просто – и там и там черный цвет

4. Последний проводок  — синий , его проводим в подкапотное пространство. Я продел этот проводок в отверстие под педальным узлом, их там несколько. Из салона нужно отогнуть и приподнять ковролин, чтобы их увидеть.

5. ставим релюшку из комплекта птф приоры где нибудь в подкапотном пространстве.

на фото место где возможна установка реле ПТФ на приору

реле птф прикуручиваем за ухо крепления на какую нибудь шпильку из кузова.Можно на блок абс.

Реле стандартное. они все имеют имеет 4 контакта, они обозначаются «30, 87, 85, 86»

реле птф приоры

Синий провод от кнопки подключаем к 85-му контакту.
86 контакт это на массу

30 контакт к + аккумулятора
87, к + противотуманок.

подключенная кнопка птф на торпеде приоры

Для установки туманок нужноснять передний бампер

В общем то это оказалось не так сложно…

Комплект птф лада приора в коробке…

Выковыриваем пластиковые заглушки из бампера

уцстанавливаем туманки и прикручиваем

Установленный в бампер птф лада приора

Если хотим ксенон в туманки – добавится еще несколько манипуляций

1) Опять снимаем бампер!  Откручиваем верхние шурупы, аккуратненько отгибаем.

Снизу отвинчиваем защиту картера от бампера, а  крепления подкрылков и защитных кожухов сбоку.

Вырываем бок бампера на себя,  резко, но аккуратно, с другой стороны всё тоже самое

Блоки розжига ксенона птф я закрепил в место, указанное крестиком,на хомуты, ничего не сверлилМесто под бампером – самое удачное, с моей точки зрения.

первое включение птф.  Лучше пройтись герметиком в районе лампы и обработать силиконом места соединения продов. Так и ксеноновые лампочки и блоки розжика птф приоры прослужат дольше.

Проверяем все перед обратной установкой бампера…

ксенон в птф приоры – примеры и фото

На приору установлен комплект ксенон Н1 4300К и билинзы Morimoto H1 mini

Свет  и ни кого не слепит! Так же ксенон в ПТФ 3000К, цвет зеленый!

Как светят

какие бываю приоровские птф

Киржач Производство ЗАО «завод Автосвет»

Киржач

Киржач

Киржач

Киржач

Киржач

Киржач

АУТОМОТИВ ЛАЙТИНГ Производство «АУТОМОТИВ ЛАЙТИНГ» (г. Рязань).

АУТОМОТИВ ЛАЙТИНГ

АУТОМОТИВ ЛАЙТИНГ

АУТОМОТИВ ЛАЙТИНГ

АУТОМОТИВ ЛАЙТИНГ

АУТОМОТИВ ЛАЙТИНГ

Луч Производство «Луч» г. Рязань.

Луч

Так же есть много турецких, китайских,  про-спорт и др.

Диодные птф на приору

Линзованные

Диодные ПТФ Орион-7

П

ТФ Орион-7

ПТФ Орион-7

Для приоры рестайлинг (пр-во Китай)

Рестайлинг

Рамки под обычные птф для рестайлинг бампера

До покупки этих фар хотел ставить линзы в отражатель. Но случайно нашел на эти тюнинг фары на приору, да и еще они

1 1 1 1 1 1 1 1 1 1 4.50 [2 Голоса (ов)]

меню раздела лады приоры

Противотуманные фары на приору — установка, настройка, цена

› Световые узлы

Птф на приору ставят для улучшения штатного света, проезжая по темным участкам дороги, или в тумане, они просто необходимы. Противотуманные фары на Приору – это привилегия люкс комплектаций.

Лада Приора выпускалась в 2 вариантах дизайна бамперов: рестайлинг SE, дорестайлинг, поэтому артикул детали отличается — о нем ниже. Во всех остальных, пустых комплектациях автомобиля Приора на место Птф ставятся заглушки, которые со временем хочется заменить на противотуманки. Обычно этот момент настает тогда, когда водитель впервые проедет на своем автомобиле по глухому туману – так, что видимость минимальная, ехать страшно, а надо. В таких случаях включается аварийка, передвижение должно быть медленным, аккуратным — а были бы туманки, водитель чувствовал бы себя увереннее.

Цена на туманки автомобиля Приора начинается от 800 рублей ,доходит до 2000+. Сумма не большая — а полезная функция очевидна.

Подключение птф делается за 7-8 шагов, при желании выполнить можно самому в гараже — читайте об этом в этой статье.

Переломный момент приводит к тому, что начинается выбор между линзовыми ПТФ в Приору и светодиодными ПТФ. Так или иначе, при движении в условиях недостаточной видимости света станет значительно больше. Водитель сделает все возможное, чтобы выполнить свою обязанность по обеспечению дорожного движения. Вот только выполнение этой обязанности придется поддерживать.

Птф приора не вечные, как и другой свет

Мало того, что для долговечности и правильного света нужно поставить на Приоре туманки в штатные места правильно их настроить еще нужно периодически следить за тем, чтобы контакты не отходили, а свет все же был. Линзы в ПТФ для Приоры должны соответствовать ГОСТам, а иначе это будет еще один дальний свет, или мутный дневной ходовой. Правильная установка противотуманок на Приору убережет стекло от запотевания, водителю не придется беспокоиться о качестве световых приборов автомобиля.

Регулировка (настройка) ПТФ по ГОСТ

ПТФ мало просто поставить, их нужно еще настроить, а иначе они будут просто прожекторами, свободно светящими в непонятную точку — не выполняя свои функции. Как в случаях с другими световыми приборами, регулировка ПТФ на 2170 начинается с того, что в шинах проверяется давление (оно должно быть равным), машину ставят на ровную поверхность напротив гладкой стены на расстоянии 5 м от крайней точки бампера.

На стене обозначьте расстояние от пола до центра фары, затем точку на 5 см ниже. Цоколь ПТФ на Приоре должен быть поставлен так, чтобы при включении ПТФ верхняя граница света проходила через нижнюю точку, обозначенную на стене. Противотуманки, как показывает статистика, нечасто ставятся даже после покупки, зато с правильной настройкой послужат хорошим помощником.

Штатные ПТФ Приора 1 и 2: артикул, цена

АвтоВАЗ ставит на Лада Приора противотуманные фары производства Бош и «Автосвет» (Киржач). Отличие состоит в том, что Бош по установочной глубине больше противотуманок из Киржача на 40%. Светотехника от БОШ устанавливалась в люкс версии, а от Киржача – в стандартные. Рассматривается два варианта комплекта. Первый комплект – это ПТФ для Приоры 1 (дорестайлинг), второй – на Приору 2 (рестайлинг). Различие – формы фар и точках установки. Продаются ПТФ комплектно, или отдельно.

Для Приоры 1:

• Комплект ПТФ г.Киржач «Автосвет» 21700-3743010-52. Цена – около 700-800 рублей. Одна фара стоит около 500 рублей.
• Комплект ПТФ Бош 21700-3743010-54. Цена – около 1600-1900 рублей. Одна фара стоит около 900 рублей.

Для Приоры 2:

• Комплект ПТФ г. Киржач «Автосвет» 21700-3743010-53. Цена – около 800-900 рублей. Одна фара стоит около 500 рублей.
• Комплект ПТФ Бош 21700-3743010-50. Цена – около 1000-1200 рублей. Одна фара стоит около 600 рублей.

Дополнительно придется приобрести монтажный набор или просто комплект проводов для установки противотуманок для Лада Приора-2170, с ним идут кнопка и реле. Стоит комплект примерно 600 рублей.

Модели противотуманных фар

Киржач и Бош – это не приговор, и если свет этих моделей не устраивает, есть неплохой выбор от других производителей:

• Аутомотив лайтинг (г. Рязань);
• Луч (г. Рязань);
• ДААЗ;
• Орион-7 (диодные);

Производство – Китай (линзованные или диодные). Также китайцы торгуют рамками для рейстайлинговой версии, которые ставятся вместо заглушки и оставляют отверстие ровно для противотуманок старого образца – на дорестайлинговую Приору.
Не диодный и не линзованный аналог противотуманок стоит значительно дешевле, но не стоит торопиться с покупкой – не всегда яркий белый свет идет вместе с долгим сроком службы.

Установка ПТФ в Приору 1 и 2: есть ли отличия

Подключение ПТФ на Приоре отличается положением фар: в дорестайлинговой версии круглые фары расположены ближе к центру передка, а в Приоре 2 — рестайлинг: ПТФ трапециевидной формы находятся ближе к краям переднего бампера.

Установка ПТФ в Приоре 2 может быть осложнена тем, что вместо фары трапециевидной формы будет поставлена фара дорестайлингового автомобиля Приора, придется запастись саморезами и терпением, чтобы хорошо закрепить фару в рамке, а пластмассовую рамку – к бамперу. Установить противотуманки можно за пару часов, главное – разобраться с порядком подключения проводки.

Порядок установки кнопки внутри салона, запитка цепи

Для того чтобы подключить кнопку ПТФ, нужно выполнить следующие действия:

• Снимите минусовую клемму АКБ;
• Разобрать рулевую колонку. Она крепится тремя пластмассовыми защелками, их нужно провернуть на 90 градусов. Найдите предохранительный блок;
• Блок держит саморез, открутите его;
• Разберите центральную консоль, открутив четыре самореза: под пепельницей, под магнитолой и около надписи OPEN. На место заглушки поставьте кнопку включения/выключения противотуманных фар и подключите синий провод к предохранительному блоку, можно через рэле;
• При помощи зажимов присоедините остальные провода к кнопке обогрева заднего стекла.

Установка противотуманных фар на Приору, схема подключения

Принципиальная схема подключения противотуманных фар выглядит следующим образом:

Для установки ПТФ помимо комплекта фар и монтажного набора подключения противотуманных фар понадобится:

1. изолента;
2. термоусадка;
3. гофра (чтобы изолировать провода);
4. плоская отвертка;
5. крестообразная отвертка;
6. ключ  10 номер;
7. ключ 13 номер;
8. плоскогубцы.

Алгоритм работы над установкой фар таков:

• Откройте капот, снимите минусовую клемму аккумуляторной батареи. Снимите жабо и дворники, крепления демонтируйте, воспользовавшись ключом на 13. Расширительный бачок и кронштейн его крепления нужно демонтировать с помощью ключа на 10 – без этого будет просто неудобно работать, а поставить их обратно не трудно.
• Открутить саморезы, крепящие передний бампер. Всего их 10.
• Саморезы, которые крепят заглушки, удобно откручиваются крестообразной отверткой. В штатные места устанавливаются противотуманные фары и надежно крепятся саморезами (так, чтобы крепления не расшатались, при езде по неровным дорогам – из-за такой мелочи придется возвращаться в гараж и снимать бампер).
• Перейти к прокладке проводки. Все провода рекомендуется загонять в гофру, чтобы исключить перетирание, а затем закрепить их, чтобы контакты не отходили.
• В наборе проводов выбрать самый длинный провод (он синего цвета). Он «делится» на два «конца»: один присоединяется к правой фаре, второй – к левой. Затем провод протягивается в моторный отсек, ближе к главному тормозному цилиндру.
• Оттянуть обшивку салона (поможет плоская отвертка) и просунуть провод в салон.
• Подключить провод к предохранительному блоку.

После работ отрегулируйте противотуманки, а иначе вся работа будет проделана зря!

Реле и предохранители

Реле ПТФ от Приоры нужно закрепить с помощью ушка под любой гайкой крепления так, чтобы провода не «болтались» и не натягивались под капотом слишком сильно. Реле имеет четыре контакта, которые подписаны: 85, 86, 30 и 87.

• 86-ой контакт подключается к «минусу» АКБ;
• 30-ый контакт подключается к «плюсу» АКБ;
• 87-ой контакт подключается к «плюсу» Противотуманки;
• 85-ый контакт подключается к кнопке синим проводом через предохранитель ПТФ на Приоре.

Мы в контакте: Задай вопрос — получи ответ! Лайфхак: Птф на Приору — установка, настройка, инструменты Ссылка на основную публикацию

Как установить противотуманки на Приору: выбор, установка и настройка

Как установить противотуманки на Приору, желают знать многие автовладельцы, т.к. климат нашей страны предрасположен к периодическому появлению туманов, особенно в утреннее и вечернее время. В условиях неидеальных дорог наличие такого аксессуара поможет лучше сориентироваться при плохой видимости, т. к. широкий луч стандартных фар может «засвечивать» большое пространство, создавая своеобразную световую завесу и для автомобилиста, и для встречных машин.

Как правильно ставить ПТФ, и почему нужна замена стандартных ламп?

Фара противотуманная

Противотуманки на Приору устанавливают равно как и на любую другую машину.

Место установки	Описание
На уровне 0,3-0,7 метра от уровня дороги(на переднем бампере)	В этом случае узкий световой луч попадает в зону, свободную от влажного конденсата, и действительно улучшает видимость.
На крыше багажника (часто дополнительное освещение ставят на джипы)	При таком расположение противотуманные фары абсолютно бесполезны при дождевой завесе, в тумане или при пыльной буре
Под бампер (для металлических конструкций старого образца)

Туманки должны соответствовать не только правилам дорожного движения, но также подходить под нормы ЕЭК ООН. Последние предполагают, что луч туманки на Приору и любой другой автомобиль, должен обладать специальным широкоугольным распределением света, с четко очерченной верхней границей и рассеиванием до 70 градусов по горизонтали. Только соблюдение этих параметров дает требуемый противотуманный эффект.

Самыми распространенными сегодня являются противотуманные фары с галогенными лампами, имеющими мощность 55 Ватт. Они создают световой поток в 1,1 тыс. люмен, которого достаточно для освещения пространства в 25-30 метров впереди автомобиля.

Замена на них обычных ламп накаливания требуется почти всегда, т.к. лампы старого образца дают необходимое освещение на расстоянии около 8-10 метров, что явно мало для современных условий вождения.

Как выбрать противотуманные фары?

Вот так светит эта фара

Установка противотуманок предваряется покупкой их в магазине. В этом случае нужно в первую очередь смотреть на целостность стекол каждой лампочки, совпадение фар и систем крепления.

Соответствие ЕЭК ООН подтверждается наличием клейма «Е» на рассеивателе, также желательно наличие клемма ГОСТ, ТУ, даты изготовления и производителя. Когда мы выбираем противотуманки, Приора как модель позволяет приобрести артикулы преимущественно круглой формы, в то время как последней модой считаются щелевые фары, которые имеют малые вертикальные углы (около 30-50 градусов) и очень хорошо подходят в качестве противотуманного оборудования.

Противотуманные фары могут быть выпущены в:

Первые варианты практически всегда не имеют данных о сертификации и обладают большой мощностью, которая только вредит на дороге (слепит встречных водителей). Японские и европейские образцы имеют умеренную мощность, но стоят достаточно дорого. Поэтому при покупке лучше ориентироваться на отечественные модели, которые соответствуют нормам ГОСТ и стоят относительно недорого.

Установка противотуманных фар начинается для владельцев Приоры с отключения провода массы от аккумуляторной батареи (нужно, чтобы предотвратить короткое замыкание). Потом с картера двигателя снимается защита. Для этого нужно взять ключ на «10» и два ключа на «19».

Обычная защита картера спереди на 5 «шпилек», усиленная же может крепиться на два полухомута к передней балке. Демонтаж защиты представляет собой последовательность простых действий — сначала ключами на «19» отворачиваются гайки прикрепления рычагов. (Второй ключ используется для удержания от проворачивания).

Потом ключом на «10» отворачиваются пять гаек. Установка защиты проводится в обратном порядке.

Установка противотуманного оборудования

Фары на машине

Установку ПТФ невозможно произвести без демонтажа предшествующей модели фар. В этих целях с бампера снимаются заглушки, вынимаются старые фары, на их место ставятся приобретенные и крепятся на винты. Если размера отверстий не хватает для установки, то необходимо отсоединить бампер и провести работы по установке. Если бампер ранее не имел мест под туманок, то их можно выполнить с помощью острого ножа.

Потом от фар нужно проложить провода вдоль кабеля под капотом в виде жгута, который закрепляется хомутом. С левой стороны он должен быть короче, чем с правой. Вывод проводов к панели управления устанавливают чаще всего через отверстие за блоком предохранителей.

К корпусу автомобиля требуется подключить минусовые провода, после чего защита картера (и бампер) крепится на место.

В импортные комплекты часто не входят провода, коннекторы, заглушки, без которых установить ПТФ невозможно, поэтому их нужно дополнительно закупать.

Подключаем противотуманные фары

Установка ПТФ не займет много времени, если вы разбираетесь в электрике автомобиля. Подключение противотуманных фар на следующем этапе работ предполагает, что автолюбитель самостоятельно зафиксирует выключатели фар на передней панели авто.

В этих целях нужно открыть декоративную панель, закрывающую рулевую колонку путем разворачивания замков на девяносто градусов. Убрать заглушку, которая располагается слева от часового оборудования. Под ней будут обнаружены провода, к которым подсоединяется выключатель.

Для подключения противотуманных фар нужно соединить короткие провода с контактами одноименного плана, такие же действия провести с кнопками обогрева стекла.

Схема подключения фар и других осветительных приборов

Схема подключения противотуманных фар, прилагаемая к комплекту стандартного оборудования обычно содержит детальную информацию по процессу монтажа фар, включая возможные цвета того или иного провода. Поэтому снабдить этим оборудованием Приору своими руками не составляет особого труда. Для подключения противотуманных фар к монтажному блоку нужно смонтировать реле «К10», а также установить два предохранителя.

Замена старых или установка новых фар завершается возвратом монтажного блока на исходное место. После чего минусовой провод можно подключить к аккумулятору и проверить, как функционирует схема подключения противотуманных фар, которую мы сделали собственноручно. Отметим, что замена ПТФ по такой схеме не предполагает индикации работы фар на приборной панели.

Регулировка светового потока от ПТФ

Автолюбителю нужно знать не только, как поставить и как подключить туманки, но и как отрегулировать их световой поток. Для этого нужно проверить давление в шинах, загрузить авто грузом, близким по весу к суммарному весу пассажиров, наполнить бак бензином, положить запаску.

Потом машина (Приора se или другая модификация) выставляется на ровную площадку напротив отвесной гладкой стены на расстоянии пяти метров, включаются туманки. Далее измеряется расстояние от центра фар до земли, на стене рисуется линия на пять сантиметров ниже, чем это расстояние. После этого требуется отрегулировать световое пятно, так, чтобы его верхняя граница была на уровне начерченной линии.

Работы выполняются для каждой фары по отдельности (при этом одна из фар закрывается), после чего сравниваются результаты, и замена положения световых пятен проводится до тех пор, пока оба не будут на одном уровне. Фары отечественного производства регулируются только в положениях «вверх»-«вниз», все работы с ними производятся с помощью длинной или крестообразной отвертки.

 Загрузка …

Как установить противотуманные фары на приору (видео)

Противотуманные фары просто необходимы на автомашине, поскольку помогают ехать в тумане с уверенностью, что тебя будут видеть встречные машины, в темное время суток и в целом они помогают улучшить штатный свет. Противотуманки на популярную Лада Приора устанавливаются лишь в «Люксовой» комплектации. Для Приоры продаются птф, и их можно самостоятельно установить, вместо заглушек, когда они не предусмотрены комплектацией, но имеют они разный артикул для модели до рестайлинга и после рестайлинга.

Противотуманные фары на отечественную Лада Приора стоят не дорого, от 800 росс. руб. Подключение туманок происходит быстро и без существенных усилий. Об этом и расскажем в нашем материале. Когда владельцы авто решаются на установку птф, перед ними встает вопрос выбора между светодиодными и линзовыми фарами.

Установка ПТФ

Приору необходимо загнать на смотровую яму и проверить, все ли необходимые компоненты для модернизации есть под рукой:

• Комплект ПТФ и проводки.
• Плоскогубцы.
• Набор отверток и ключей.

Установка фар

1. Отключаем минусовую клемму от аккумуляторной батареи и переходим к креплениям переднего бампера – саморезы расположены сверху, снизу и сбоку. Снимаем бампер Лада Приора;

   Выкрутите отмеченные крепления и снимите передний бампер

2. Переходим к заглушкам. Они крепятся при помощи нескольких саморезов, здесь удобней всего будет работать короткой крестовой отверткой;
3. Необходимо поместить противотуманные фары на места, где были заглушки. Для крепления можно использовать саморезы от заглушек;

   Снимите заглушки и на их место прикрутите противотуманные фары

4. Теперь нам нужно найти в наборе самый длинный провод. Подключаем его к левой фаре, а затем к правой и протягиваем со стороны АКБ в моторный отсек;
5. «Десятым» ключом демонтируем оба бачка Лада Приора, ключом на 13 откручиваем крепления дворников;
6. Нам необходимо добраться к левому краю обивки, для этого нужно снять защиту. Шланг необходимо отодвинуть в сторону, ослабьте хомут;
7. Теперь обивку можно полностью достать;
8. Наша задача – протянуть проводку фар через заглушку в салон Приоры и закрепить провода хомутом, который идет в наборе;
9. Собираем компоненты Лада о обратной последовательности. К болтам картерной защиты обязательно нужно подвести провода.

Подключение электрики в салоне

1. Под рулевой колонкой Лада необходимо снять защитный пластик – проворачиваем три защелки на 90 градусов;
2. Под предохранительным блоком вы увидите саморез – выкручивайте его и вытаскивайте блок. В комплект ПТФ входит инструкции, в которой присутствует подробная схема подключения;
3. Теперь переходим к центральной панели. Достаньте заглушку и кнопку включения обогрева заднего стекла, вы найдете эти элементы слева от часов;
4. Берем кнопку ПТФ из комплекта.

   Синий провод идет на предохранительный блок, остальные необходимо подключить кнопке обогрева – вы сможете сделать это при помощи зажимов, которые идут в наборе. Вот схема подключения:

5. Нам нужно установить реле ПТФ в блок. Здесь важно не перепутать: провода, идущие из капота, подключите к F18 и F17, также к эти гнездам следует подвести желтый провод, черный и красный идут на А86 и А30, предохранители из вставьте в F18, F17, провод синего цвета подведите к A Разобраться с этим вам поможет схема.

   Подключаем реле в указанные гнезда

Установка ПТФ на Лада Приора завершена. Осталось собрать детали и подключить минусовую клемму к батарее. Работают противотуманки только при включенном зажигании. Ставить крышки приборной панели стоит только тогда, когда вы убедились, что оптика работает исправно. Осталось провести регулировку фар, для этого используется стандартная схема.

Установка противотуманных фар на Приоре

Противотуманные фары необходимы в условиях плохой видимости: туман, сильный дождь. Их главной особенностью является распределение светового потока над дорогой и по краям, что существенно улучшает видимость в непогоду.

В базовой комплектации Приоры не предусмотрено наличие противотуманных фар. Их следует установить для увеличения безопасности движения на дороге. Противотуманки улучшают видимость не только водителя, на чьем автомобиле они установлены, но и всех остальных участников дорожного движения.

Цены фар и работ

Установка фар в салоне (где покупаете авто) обойдется в 2000 – 3000 рублей, плюс цена противотуманок 2600 рублей, что гораздо дороже, чем в магазине.Установка противотуманок в автосервисе в среднем составляет от 1500 до 2000 рублей. Фары можно купить самостоятельно.

Не обязательно платить деньги за монтаж, ведь противотуманные фары можно установить своими силами.

Цена комплекта противотуманных фар варьируется от 1200 до 1800 рублей. К фарам необходимо приобрести набор для подключения – 400 рублей.

Регулировка противотуманных фар

Когда установка завершена, вы убедились, что противотуманки работоспособны, пора перейти к их регулировке:

1. Ставим машину на ровную поверхность, важно, чтобы впереди была стена, ворота гаража или что-то в этом роде.
2. Проверяем одинаковое ли давление в колесах.
3. Мерим расстояние от середины фары до асфальта (земли).
4. Вычитаем 5 см из расстояния фар до пола, рисуем полоску на стене, соответствующую этой величине.
5. Включаем противотуманки и настраиваем их таким образом, чтобы верхняя граница светового потока была на горизонтальной линии.

Итог

На этом регулировку можно считать завершенной. Теперь вы будете уверены, что никому не доставите неудобств неправильным направлением света.

Противотуманные фары значительно улучшают видимость на дороге в темное время суток, а также в условиях плохой погоды. Вы не только себе упростите движение, но и остальные водители будут вас лучше видеть. Главное не забыть произвести их регулировку.
