Как работает передний парктроник на автомате?

Универсальная инструкция установки парктроника своими руками

Парктроник является одним из самых удобных изобретений, которое существенно облегчает парковку вашего транспортного средства. Сейчас на дорогах большинства крупных и некрупных городов достаточно много автомобилей. Среди такого хаоса нужно уметь правильно парковаться, а парктроник с камерой заднего вида станет вашим незаменимым помощником в данном деле. Места очень мало, а малоопытный водитель не сможет грамотно припарковаться без использования парктроника с камерой заднего вида.

Виды парктроников

Здесь все зависит от индивидуальных предпочтений — можно использовать приборы с функцией принудительного включения или отдать предпочтение моделям с возможностью постоянного функционирования. Если более тщательно рассматривать виды парктроников, то для городских условий лучше всего выбирать первый вариант, в противном случае вы рискуете сильно утомляться — индикаторы парктроника будут постоянно напоминать вам об угрозе, которой на самом деле нет.

Если рассматривать сами индикаторы — зачастую это либо специальные видеомониторы, либо обыкновенные звуковые оповещения. На сегодняшний день многие автолюбители предпочитают целые комплексы, в которых удачно сочетаются показатели монитора и звуковые сигналы.

Существует огромное количество датчиков, которые по-разному могут помогать водителю, здесь все будет зависеть от его опыта и умений. Производители рекомендуют устанавливать парктроники с несколькими датчиками — это позволяет максимально обезопасить потенциального клиента от неприятных ситуаций в момент парковки. В этом деле преуспел видеомонитор с датчиками — подключение парктроника такого типа позволит водителю всегда видеть все препятствия и принимать выверенные решения в момент парковки.

Как работают автомобильные парктроники на видео:

Беспроводные парктроники: принцип работы таких устройств

Беспроводной парктроник является полностью электронным устройством, которое позволяет следить за расстоянием между кузовом вашего автомобиля и различными препятствиями. Если вы рискуете удариться бампером о какие-либо препятствия или предметы, то парктроник начнет издавать предупредительные сигналы.

Индикатор позволяет водителю вовремя разобраться в ситуации, принять соответствующие меры для избежания непредвиденного столкновения.

Данная электронная система оснащена огромным количеством датчиков и индикаторов, чем больше таких деталей, тем меньше шансов разбить свой автомобиль. Данные датчики работают на ультразвуке. Эти устройства отличаются достаточно чувствительной конструкцией. Очень важно соблюдать определенные правила при подключении парктроников. Ведь датчик должен идеально передавать и принимать сигнал, который отражается от разнообразных предметов.

Монтаж переднего парктроника

Чтобы установить передний парктроник, нужно правильно подготовиться к работе и только потом приступать к дальнейшим действиям.

Установка парктроника своими руками является достаточно интересным, но, в то же время, серьезным и ответственным процессом. Нужно подготовить провод (примерно 10-12 метров). Провода будут использоваться для соединения датчиков, основного блока и кнопки парктроника. Потенциальный клиент сможет заказать специальную кнопку, но ему придется позаботиться о том, чтобы не забыть гофру для витой пары, изоленты, контакты и штекеры — без всех этих элементов, установка парктроника не сможет завершиться успешно.

Если ваше транспортное средство уже оснащено задним парктроником — это существенно упрощает задачу, вам придется устанавливать гораздо меньше датчиков.

Чтобы понять, как установить парктроник, не обращаясь в специализированные автосервисы, нужно разобраться в некоторых нюансах процедуры монтажа данного элемента.

1. Нужно снять обшивку багажника, все бамперы, а также открутить фары.
2. После этого нужно достать приборную панель, правый подкрылок и основной бардачок. Очень важно делать все предельно аккуратно, чтобы не нанести вред вашему транспортному средству. Для этого существует специальная схема автомобиля, которая позволяет снимать необходимые элементы без вреда самому транспортному средству.
3. Протягиваем провода до начала приборной панели, по левому боку. Возле приборной панели пойдут ответвления к кнопкам и передним динамикам.
4. Следующим этапом будет протяжка провода прямо над бардачком, когда он окажется в специальной заглушке, то в ней нужно будет создать специальное отверстие. Оно послужит отличным гнездом для витой пары, дальше провод протягивается к фаре через подкрылок. Для обмотки проводов лучше всего подходит хб изолента, обыкновенная выглядит достаточно убого и некрасиво.

Советы по установке парктроников своими руками на видео:

Установка парктроника на примере модели BEA 300

Для тех, кто интересуется, как установить парктроник, используя альтернативные методики, существует один такой способ.

Для примера можно взять достаточно популярное, востребованное и недорогое устройство под названием BEA 300. Датчики этого устройства зачастую монтируются в бампер, а сам парктроник обойдется примерно в 6000-7000 рублей.

1. Перед началом работ нужно найти все необходимые инструменты, чтобы потом не отрываться от процесса. Лучше всего держать под рукой специальные фрезы, которые используются для создания специфических отверстий в бампере, сделанном из пластика.

2. Нужно произвести демонтаж бампера. Снятие пластиковых накладок, которые находятся в багажнике, является также достаточно важным этапом. Также следует отогнуть всю мягкую обивку. Это нужно для того, чтобы увидеть болты, которые отвечают за крепление бампера.

3. Затем извлекаем накладку бампера, откручиваем парочку болтов из багажного отделения, а также выкручиваем саморезы брызговиков. Для этого используется специальный ключ-звездочка на 6. Чтобы отметить места, которые предназначены для установки датчиков, можно использовать обыкновенный малярный скотч.

Очень важно соблюдать определенные расстояния: 41 см между каждым отдельным датчиком, 124 см — это расстояние между первым и последним элементом.

4. Нужно тщательно проверить разметку и убедиться, что вы будете сверлить в правильном месте. Для этого нужно использовать специальные сверла. Нужно использовать воду в качестве охладителя, для того, чтобы пластик не повреждался от работы фрезы.

Лучше всего воспользоваться услугами напарника — он сможет лить воду на пластиковые элементы, в то время, когда вы будете работать дрелью. Минимальный размер отверстий – 18 мм, в противном случае датчик попросту не войдет.

5. Бампер с просверленными отверстиями нужно уложить на мягкую подстилку из ткани, проложить всю необходимую проводку. Поверхность нужно тщательно очистить и просушить. Дальше нужно использовать жидкость из специального пузырька, чтобы обработать места под приклейку.

6. Приклеиваем все датчики. Нужно установить бампер на свое место, провод протягиваем через заранее подготовленные отверстия.

7. Устанавливаем центральный блок управления и подключаем его к электрической цепи вашего транспортного средства. Лучше всего установить пищалку в таком месте, чтобы водитель точно услышал этот звук.

8. После окончания всех работ нужно протестировать всю систему, чтобы убедиться в ее работоспособности.

инструкция установки парктроника своими руками:

Как подключить парктроник на 8 датчиков – практическое руководство

Парктроник – это электронное автомобильное устройство, предназначенное для определения помех при маневрах автомобиля в ограниченном пространстве. Собственно, это миниатюрный автомобильный радар.
Датчики, установленные на передней и задней частях, автомобиля излучают ультразвуковой сигнал. Если сигнал натыкается на возникшее препятствие, то он, отражаясь от него, возвращается назад.

Парктроник обрабатывает отраженный сигнал и выдает водителю информацию о возникшей помехе. Информация может быть предоставлена водителю изменением цвета, звуком, изображением. Она может быть предоставлена и в виде сочетания нескольких форм сигнала. Например, изображение и звуковой сигнал.

Парктроник – незаменимый помощник в условиях плохой видимости, ограниченной видимости, сложных условиях маневра и парковки. Особенно полезен парктроник начинающим водителям, которые еще не имеют опыта вождения. Облегчит управление автотранспортным средством парктроник и опытным водителям.

Как работает парктроник?

Эти устройства бывают нескольких типов, и в этой статье мы рассмотрим наиболее популярный из них — ультразвуковой. Принцип работы парктроника прост: в бампер автомобиля устанавливаются специальные сенсоры, которые передают и принимают акустические сигналы. Устройство рассчитывает расстояние до препятствий на основе времени, за которое звук проходит от датчика к препятствию и возвращается обратно. Это возможно благодаря тому, что скорость звука — величина постоянная.

Водитель получает визуальный, звуковой или комплексный сигнал. В некоторый типах парктроника установлен ЖК-дисплей, на котором отображается положение автомобиля относительно препятствий и расстояние до них. Как показывает практика, лучше всего воспринимается именно звуковой сигнал, но это скорее зависит от привычки.

Узнайте больше о том, как правильно пользоваться АКПП. Советы по использованию и уходу за автоматической коробкой передач от опытных водителей.

Здесь /tehobsluzhivanie/hodoa/razval-skhozhdenie.html можно узнать, как самостоятельно отрегулировать развал-схождение.

Потеряли или сломали ключ от автомобиля? Не беда. Подробнее о том, как завести машину без ключа.

Советы и рекомендации

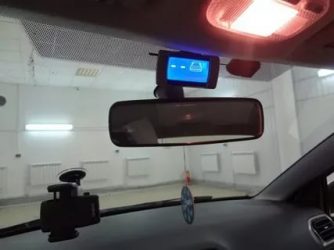

Прежде всего, при выборе парктроника нужно учитывать, что его дисплей может устанавливаться не только на торпедо, но также и на зеркале заднего вида или даже на крыше сзади.

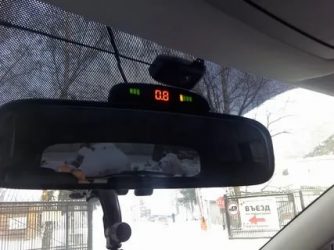

Кстати, потолочный дисплей выдает «перевернутое» изображение и рассчитан на то, что оно отражается в зеркале заднего вида. Такое решение хорошо видно через зеркало заднего вида, что особенно удобно для водителей, которые привыкли парковать машину по зеркалам.

Еще можно отдельно выделить совмещенные камеры заднего вида и парктроники, установка таких решений не сильно отличается по сложности по сравнению с монтажом только датчиков парковочного радара.

Рекомендуем также прочитать статью о том, как установить электрические стеклоподъемники своими руками. Из этой статьи вы узнаете об особенностях установки электро стеклоподъемников на машину, а также на какие тонкости и нюансы следует обращать внимание в рамках выполнения данной процедуры.

Преимуществом подобных устройств является то, что парктроники данного типа выдают информацию о расстоянии поверх изображения с камеры заднего вида. В любом случае, при выборе парковочного радара нужно учитывать рассмотренные выше особенности.

Также добавим, что дополнительно многие владельцы красят датчики парктроника в цвет автомобиля в целях улучшения внешнего вида авто. Как правило, грамотно выполненная покраска не оказывает влияния на качественные датчики и на точность их срабатывания. Однако бывает и так, что дешевые парктроники могут работать некорректно в случае их окраски.

Параллельно следует отметить, что не рекомендуется размещать сам электронный блок парктроника возле электронных блоков автомобиля. То же самое можно сказать о проводке от парковочного радара. Дело в том, что возможны помехи, которые будут оказывать влияние на парктроник или на электрооборудование авто.

Что нам потребуется для установки?

Чтоб установить парктроник своими руками не требуется каких-то профессиональных навыков. С этой задачей по силу справится рядовому автолюбителю. Все что для этого потребуется — ровно просверлить несколько отверстий и правильно соединить провода. Большая часть необходимых инструментов найдется в гараже любого водителя.

Комплект большинства парковочных радаров состоит из:

• датчиков (от 2 до 8 штук)
• соединительных кабелей
• экрана
• блока обработки сигналов.

Также в комплекте с некоторыми моделями поставляется фреза для высверливания отверстий под датчики и разные полезные мелочи. Но если ее в комплекте нет, это не критично — можно замерить диаметр датчика и приобрести сверло в ближайшем магазине. Однако нужно учесть, что диаметр фрезы должен быть больше диаметра датчика на 1-2 мм.

Для установки и подключения парктроника нам потребуется:

• само устройство
• фреза для сверления отверстий под датчики (зачастую идет в комплекте с парктроником)
• дрель (также можно воспользоваться шуруповертом)
• набор ключей
• карандаш, изолента или хомуты, рулетка и тестер.

Все машины разные и каждый случай по своему уникален, поэтому возможно потребуются и другие мелочи, такие как плоскогубцы, паяльник или схема электрооборудования автомобиля.

Как работает передний парктроник на автомате

Парктроники задние и передние представляют собой датчики, необходимые для обозначения габаритов транспортного средства. Многие автовладельцы сегодня ставят такие устройства на своим авто для того, чтобы предотвратить возможное столкновение с другими автомобилями при парковке. Подробнее о принципе действия, а также установке устройства своими руками вы можете узнать из этого материала.

Принцип действия парктроника

Парктроник передний и задний работают по одному принципу. Основными элементами такой системы считаются датчики, установленные на переднем и заднем бамперах. В зависимости от устройства, может использоваться от двух до восьми контроллеров. Суть работы заключается в том, что датчик излучает сигнал, отражающийся от разных объектов, при этом импульс после отражения возвращается обратно. С учетом времени возврата импульса определяется расстояние до объекта (автор — канал Обзор и распаковка электроники).

Следует отметить, что большая часть недорогих по цене устройств не в состоянии различать расстояние до препятствия, а также его габариты. То есть система может только оповестить водителя о том, что дистанция до объекта снижается. Парктроники передние и задние оборудуются биппером — специальным звуковым элементом для подачи сигнала. В зависимости от расстояния до объекта сигнал с датчика будет либо слабым, либо более сильным. Если биппер сигналит без перерыва, это говорит о том, что расстояние до объекта слишком маленькое и водителю нужно остановить автомобиль.

Подробная инструкция по установке

Как должен устанавливаться такой девайс своими руками? Как произвести монтаж и настройку устройства в свой автомобиль, чтобы не допустить возможных неисправностей и ремонта в будущем? Следует отметить, что ремонт — это первое, с чем сталкиваются автовладельцы при неправильной установке девайса (автор видео — канал Сделано в гараже).

Установка заднего датчика парковки

Для монтажа заднего парктроника выполните следующие действия:

1. Сначала необходимо просверлить отверстия в бампере для монтажа датчиков, этот шаг является одним из самых важных. Сначала наметьте места для отверстий на бампере, после чего просверлите их. Бампер при этом лучше будет снять.
2. Затем датчики необходимо установить в бампер, при этом их сенсоры необходимо направить наружу. Эти элементы фиксируются на тыльной стороне при помощи специальных колец, они должны идти в комплекте. Учтите, что сенсоры необходимо ставить в определенном порядке (они отмечаются латинскими буквами) и они должны быть направлены строго горизонтально. Эти устройства можно покрасить при необходимости, это никак не отразится на их функциональности.

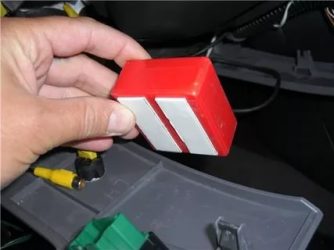

3. Следующим этапом будет установка блока обработки импульсов, обычно он ставится в багажнике или на внутренней стороне крыла, как вариант, его можно также установить под приборкой. Рассмотрим монтаж на примере багажного отсека. Проводка укладывается под обшивкой, все кабеля при этом лучше смотать изолентой, чтобы защитить их. При монтаже блока учитывайте, что место установки должно быть наиболее безопасным — на него не должна воздействовать влага.
4. Затем блок нужно подключить к оптике заднего хода, это позволит системе включаться при активации задней передачи. Для подключения проводки к плюсу и минусу лампочек можно использовать изолирующие заклепки.

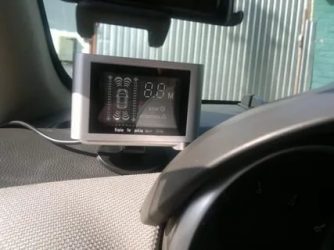

5. Следующим этапом будет монтаж экрана, обычно его ставят в контрольный щиток, но как вариант — его можно поставить в заднюю часть салона, чтобы дисплей можно было видеть через салонное зеркало. Сам экран фиксируется на двухсторонний скотч и подключается к блоку. Вся проводка фиксируется при помощи изоленты либо специальных хомутов, надежное крепление позволит предотвратить возможный ремонт проводов в будущем. Когда все будет подключено, вам необходимо только активировать зажигание, включить заднюю скорость и посмотреть — начал ли гореть дисплей. Если он загорелся, то все действия по монтажу заднего парктроника вы выполнили правильно.

Установка переднего датчика парковки

Теперь расскажем о монтаже переднего датчика. Установка переднего парктроника — это в целом аналогичная процедура, но есть определенные отличия.

Как произвести монтаж самостоятельно:

1. Сначала необходимо уложить проводку. Все провода прокладываются через капот к багажнику транспортного средства через салон, где расположен блок управления и обработки импульсов. В зависимости от конструктивных особенностей авто, возможно, придется демонтировать решетку радиатора.
2. Когда проводка будет уложена, необходимо разметить и просверлить отверстия в переднем бампере для установки датчиков. Чтобы протолкнуть проводку под бампер, используйте проволоку, также не забывайте о том, что провода необходимо скрепить при помощи изоленты либо хомутов.

   В моторный отсек провода выводятся через соответствующее отверстие. Возможно, вам потребуется демонтировать для укладки бачок омывателя, поскольку в зависимости от конструкции авто он может мешать.

3. Кабель от левого контроллера желательно проложить по противоположной стороне — под аккумуляторной батареей. Для укладки остальных кабелей можно применять гофру, если она есть. Провод попадает в салон через технологическое отверстие.
4. После этого необходимо определиться с тем, как устройство будет включаться, для этого есть несколько способов.

   К примеру, для активации можно использовать отдельную кнопку, тогда вам нужно будет подключить датчики к уже имеющейся кнопке на центральной консоли либо произвести монтаж новой кнопки управления. Преимущество этого метода заключается в том, что система будет использоваться тогда, когда этого пожелает водитель. Еще один вариант — включение системы будет осуществляться через зажигание. Такой вариант более удобен для тех, кто не хочет постоянно при парковке включать кнопку.

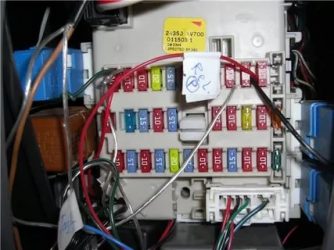

   Чтобы реализовать такой вариант, необходимо найти провод зажигания, для этого можно использовать тестер — когда зажигание включено, напряжение на проводе должно составлять 12 вольт. При выключенном зажигании напряжение на этом кабеле пропадет. Как вариант, активация парктроника может быть осуществлена при помощи педали тормоза, если вы выбираете этот способ, то вам нужно будет подключить питание к лампочкам стоп-сигналов.

5. В итоге, когда способ активации будет выбран и реализован, провода необходимо подключить к управляющему блоку.

   Что касается подключения, то для этого необходимо использовать схему, которая идет в комплекте. В любом случае, провода от заднего и переднего парктроника подключаются аналогичным образом.

Как работает парктроник и как выбрать парктроник для автомобиля

С каждым годом количество машин растет, и, конечно возникают проблемы с парковочными местами, особенно это касается больших городов. Парковка, как правило, осуществляется в условиях ограниченного пространства, поэтому водителю бывает сложно оценить размеры своего автомобиля и поставить его, не зацепив соседнюю машину. Для таких случаев автовладельцы используют парктроники.

Но обо всем по порядку, вначале рассмотрим, что собой представляет парктроник, как он работает, а после какой лучше выбрать парктроник.

Что такое парктроник?

Парктроник представляет собой устройство, помогающее оценить пространство сзади и спереди машины, чтобы избежать столкновения с преградой. Обычно он состоит из нескольких элементов: датчики, блок управления, дисплей, бипер.

Датчики позволяют оценить местоположение. Как правило, их устанавливают четыре. Блок управления, проанализировав то, что получено с датчиков, предоставляет информацию о приближении к препятствиям. Дисплей показывает информацию с блока управления, а звуковой бипер с помощью учащенных звуковых сигналов предупреждает о приближении к препятствию.

Теперь рассмотрим принцип работы парктроника.

Как работает парктроник

Ультразвуковые датчики, которые монтируются в бампер автомобиля, излучают волны, отражающиеся от препятствий. Эти волны после отражения возвращаются обратно. В этот момент блок управления вычисляет расстояние относительно преграды, за счет времени возврата волн.

Датчики, которые устанавливаются на заднем бампере, начинают работать при включении задней передачи, остальные датчики работают при нажатии педали газа. Также последнее время популярнее стало устанавливать парктроники, которые работают в ручном режиме. Т. е. датчики включаются при ручном нажатии.

Далее остановимся на вопросе выбора этого прибора.

Какой парктроник выбрать?

К выбору парковочных радаров необходимо подходить серьезно, потому, как он поможет Вам без проблем поставить машину на любом парковочном месте.

Главной характеристикой при выборе парктроника, конечно, является количество датчиков. Бюджетным вариантом является парктроник с двумя датчиками, которые монтируются только в двух углах бампера, но в данном случае это не защитит Ваш автомобиль полностью от столкновения с препятствием.

Оптимальным будет парктроник, который имеет четыре датчика, потому как будет больше ультразвуковая передача и больше обзор. Но если, есть лишние деньги, конечно лучше всего купить парктроник с восьмью датчиками. Такое устройство позволит оценивать все опасное пространство, даже с так называемых «мертвых» зон.

Стоит также определиться и с индикаторным элементом. Самый дешевый вариант – это просто звуковой сигнализатор. Но не всегда это эффективно, к примеру, можно не услышать сигнал.

Удобнее всего, если звуковой сигнализатор будет дополнен и визуально. Как правило, это обычный простой дисплей, который по мере приближения к препятствию показывает смену цвета от зеленого к красному.

Конечно, для гораздо большего комфорта, стоит прибрести это устройство, который имеет цифровой индикатор. Т. е. помимо звукового и цветового сигнала будут даны и цифровые значения.

Самым дорогим, но эффективным видом парктроника, конечно, является объединение датчиков с камерами обзора. В этом случае будет видна и картинка, которая показывает, что творится вокруг авто.

Важным параметром является и климатическая адаптированность элементов парктроника. Стоит выбирать устройство, которое сможет выдержать перепады температуры, также защищено от влаги, пыли, загрязнений и прочее.

Еще один показатель – это способ крепления парктроника. Датчики могут крепиться двумя способами:

• Врезным: необходимо подготовить отверстия в бампере, после чего в них устанавливаются датчики парктроника.
• Накладным: радары просто клеятся на поверхность бампера, которая будет предварительно очищена. Но в данном случае датчик может отвалиться при мойке машины.

С развитием технологии, рынок предлагает еще много различных вариантов, к примеру, датчики уже могут сразу монтироваться в обрамление номерного знака.

По поводу крепления в принципе, думаю, каждый сам для себя решит, какой вид ему подойдет больше всего.

Это основные показатели, на которые стоит обратить внимание перед покупкой этого чудесного прибора. Однако, еще стоит остановиться на недостатках парктроника.

Какие недостатки прибора

Одним из самых существенных недостатков является зависимость от чистоты. В наших условиях, особенно после дождя или снега, автомобиль становится грязным при езде, и соответственно установленные датчики пачкаются. В результате чего, устройство будет подавать сигналы постоянно о приближении препятствия, хотя оно будет далеко. В данном случае, просто сигнал с датчиков не может пробиться, вот и подаются постоянные сигналы.

Также существенный недостаток, в том, что у машин могут быть расположены на разных уровнях датчики, как например, у внедорожника и легковой машины бамперы находятся на разном уровне. Поэтому датчик может не указать на препятствие, потому как он работает только в горизонтальном направлении.

При разных уровнях расположения бампера, сигнал также может отразиться в другом направлении, и датчик будет дезориентирован, что в итоге приведет к тому, что авто может столкнуться с препятствием.

Пожалуй, это и все недостатки этого устройства. Думаю, все же достоинств у него больше.

Выводы и советы по выбору и покупки парктроника

Каждый автовладелец сам для себя решит, необходим ли ему парктроник. В данной статье, мы лишь помогли с тем, что собой он представляет и на что, нужно обратить внимание при его покупке.

Кроме безопасности при парковке автомобиля не стоит забывать о безопасности при движении, мы рекомендуем ознакомиться с нашей статьей «Как выбрать видеорегистратор» она поможет Вам  сделать правильный выбор.

Передний парктроник: установка, как работает, подключить, нужны ли, бампер, своими руками, схема, беспроводного, штатной системе

Передний парктроник представляет собой функциональную систему радаров, которая определяет габариты транспортного средства с помощью ультразвука. Прибор вовремя оповещает владельца авто о приближении к препятствию и предотвращает непредвиденное столкновение с ним.

Устройство и принцип работы

По устройству и принципу работы передние парктроники не отличаются от моделей, которые устанавливаются в задней части автомобиля. Основным рабочим узлом является ЭБУ, обеспечивающий прием, обработку и подачу информации с датчиков непосредственно водителю. Они работают на основе ультразвуковых волн, обозначая точное расстояние между преградой и машиной. В зависимости от модели парктроника он может оснащаться другими типами исполнительного оборудования, но УЗ-устройства считаются самыми распространенными.

Еще в комплекте с системой передних парктроников присутствуют светодиодные индикаторы или жидкокристаллический экран. Своевременное срабатывание датчиков снижает риск столкновения с преградой и обеспечивает комфорт парковки.

Бюджетные модели парктроников оборудованы простыми световыми индикаторами. Устройства с собственным дисплеем и дополнительными функциями стоят дороже. К тому же они поддерживают подключение камер заднего вида.

Принцип работы передних и задних устройств одинаковый. Но перед монтажом системы нужно понять базовые особенности ее работы.

Модели, работающие на ультразвуковых датчиках, начинают измерять расстояние до преграды методом излучения ультразвуковой волны. Она подается под углом 120 градусов, а при столкновении с препятствием отправляется обратно. Такой процесс фиксируется датчиком, а затем попадает на блок управления. Руководствуясь полученными данными, система рассчитывает дистанцию между автомобилем и преградой.

Включать систему после начала езды не нужно — она включается самостоятельно. При использовании задней передачи работают задние датчики, а при торможении — передний парктроник.

Нужен ли он

Нередко владельцы автомобилей с задними парковочными радарами сталкиваются с дилеммой: а нужен ли аналогичный датчик спереди. Это больше касается новичков, которым проблематично припарковать машину по парктронику. Но отказ от установки столь важной системы является ошибкой.

Ее наличие снижает вероятность больших и незначительных столкновений, начиная с повреждения бампера о бордюрный камень и заканчивая ДТП.

Если автомобиль обладает большим дорожным просветом, радары не обязательны. Но при низком клиренсе они незаменимы.

Как выбрать

Выбирая систему датчиков, нужно разобраться с основными видами таких устройств и их характеристиками. Доступные на рынке модели отличаются не только комплектацией, но и рабочими свойствами. В зависимости от количества радаров число «мертвых зон» сокращается. Но если датчиков слишком много, это приводит к некоторым проблемам с их монтажом.

Многие устройства функционируют на базе ультразвуковых компонентов, но спросом пользуются и ленточные радары. Они отличаются от предыдущего типа отсутствием самостоятельных деталей. Вместо них здесь установлена 1 общая антенна.

На этапе выбора нужно обращать внимание на специфику работы системы оповещения. Устройства со светодиодным оповещением наиболее распространенные, но некоторые модели работают только со звуковой индикацией. Если автомобиль приближается к преграде, интенсивность звука увеличивается. Монитор с такими парктрониками не поставляется. Его заменяет примитивный бипер.

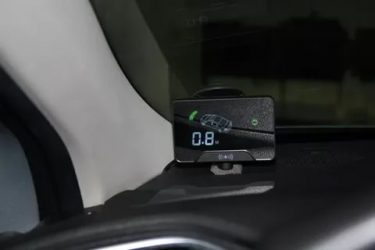

Усовершенствованные изобретения оснащаются дисплеями и светодиодными индикаторами. По функционалу и комплектации они мало чем-отличаются друг от друга независимо от производителя и модели. Единственные различия могут касаться внешнего вида и метода фиксации на приборной панели. В отдельных моделях данные отображаются не на экране, а на лобовом стекле или зеркале заднего вида.

Неопытным водителям целесообразно покупать парктроник с 8 датчиками. Он снижает вероятность столкновения с преградой или другим автомобилем.

Какая модель лучше

В продаже доступен большой выбор парктроников. К самым популярным можно отнести модель SHO-ME-KDR-36. Она продается по цене 5,5 тысяч рублей, оснащается экраном и всеми сопутствующими комплектующими. По отзывам владельцев, эта система эффективно измеряет дистанцию до преграды и сокращает частоту столкновений.

Как установить

Процесс установки переднего парктроника не требует особых навыков или усилий. Достаточно найти время и соблюдать последовательность действий.

Перед началом монтажных работ нужно провести демонтаж бампера. Дальше его очищают от грязи и начинают подготавливать к фиксации датчиков. Новые модели автомобилей поставляются с бампером, на который уже нанесена разметка. Она представляет собой 4 отдельные точки, куда будут фиксироваться датчики беспроводного парктроника. Более старые модели автомобилей не имеют такой разметки. В таком случае ее придется нанести самостоятельно.

Схема установки подразумевает соблюдение расстояния 50 см от уровня земли. Фиксировать датчики ниже бессмысленно, т.к. это снижает их эффективность. Точка монтажа выбирается таким образом, чтобы она находилась посередине бампера. Между датчиками и краями бампера должно присутствовать идентичное расстояние, особенно если система предусматривает 4 датчика.

Осуществляя установку парктроника в бампер, нужно поставить его таким образом, чтобы его не закрывали номерной знак или молдинги. После нанесения разметки остается сделать несколько отверстий в бамперной конструкции и поставить туда датчики.

В комплекте со многими моделями беспроводного парктроника поставляется фреза, диаметр которой соответствует диаметру датчика. С помощью электрической дрели нужно аккуратно проделать отверстия в выбранных местах, а затем установить туда датчики. Важно устанавливать парктроник своими руками точно по разметке. Любые перекосы и отклонения могут сделать работу напрасной.

Как подключить

Особые сложности на этапе монтажа парковочных радаров отсутствуют. При этом сама последовательность действий остается аналогичной и для передних моделей, и для задних. Но в случае с подключением переднего парктроника бывают отличия. Они связаны с исполнением прибора, наличием или отсутствием кнопки и другими особенностями.

Если конструкция оснащена кнопкой включения, подсоединить ее к штатной системе будет гораздо проще. Да и такой вариант характеризуется расширенным функционалом и повышенной эффективностью работы. Из минусов выделяют необходимость ручного запуска.

В качестве источника питания используется тот узел, к которому присоединяется плафон освещения или видеорегистратор. Специфика подключения достаточно простая, во время запуска двигателя система работает, демонстрируя массу сигналов дисплея или бипера. После остановки транспортного средства парковочный радар отключается.

Подобный способ монтажа имеет слабые стороны, т.к. согласно установленным стандартам устройство должно начинать работать автоматически при снижении скорости до 20 км/час.

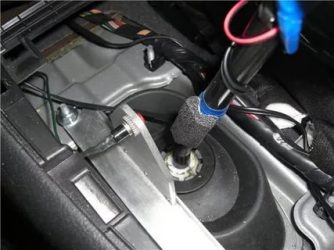

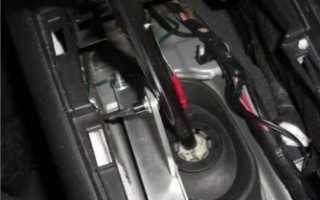

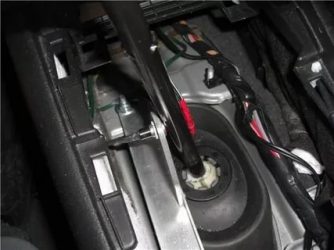

При подключении радаров к КПП могут присутствовать трудности. Для начала понадобится найти датчик, который запускает первую передачу. Его можно заменить кнопкой, сделанной своими руками. Когда на коробке передач запущена первая передача, селектор активирует парктроник.

Как выбрать парктроник

Парктроник – по-своему уникальное устройство, которое оповещает водителя о приближающихся препятствиях, как-то бордюрах, камнях, заборах, других автомобилях. Нет смысла объяснять опытным автолюбителям, для чего же он необходим. Однако далеко не все знают, как он устроен, из каких элементов состоит и как правильно его эксплуатировать. Несмотря на то что современные электронные системы становятся умнее, их возможности по-прежнему ограничены. Мы разберемся с устройством парктроников, разделим их на типы, рассмотрим особенности эксплуатации и укажем, о чем важно помнить при выборе.

Принцип действия

Основным элементом автомобильного парктроника является датчик. Причем не один, а от 2 до 8 сразу. Изучив принцип действия датчика, легко провести аналогию с эхолотом: устройство также излучает сигнал, отражающийся от объектов и спустя некоторое (и очень малое) время возвращающийся обратно. Блок управления парковочными радарами быстро рассчитывает расстояние до препятствий, беря в качестве переменной величины только время возврата сигнала, поскольку скорость его движения постоянна.

Партроники снабжаются биппером. Это специальное звуковое устройство, которое подает звуковой сигнал при приближении автомобиля к объекту. Чем чаще срабатывает биппер, тем, соответственно, объект. Кроме бипперов устройства часто имеют светодиодное оповещение: ряд цветных полос, загорающихся поочередно по мере приближения к объекту. Зеленый цвет шкалы сигнализирует о безопасном расстояние, оранжевый – о скором сближении с объектом, а красный – об опасном расстоянии.

Очень удобным является цифровой вид оповещений. На дисплей выводится выраженное в цифрах расстояние до объекта. Наиболее продвинутые парковочные систему оснащаются ЖК-дисплеями, которые доносят до водителя информацию как в цветовом, так и цифровом формате.

Способы монтажа

Парковочные радары делят на два типа по способу монтажа. А именно на следующие:

1. Врезные. Как правило, это парктроники, входящие в базовую комплектацию транспортного средства Одним из основных отличий бамперов современных автомобилей от своих предшественников является наличие специальных отверстий. Если на вашем бампере их нет, проблему можно решить самостоятельно. Для этого понадобится только сверло. Многие мастера не рекомендуют сверлить отверстия самостоятельно, но вероятность серьезно повредить деталь при работе очень мала;
2. Накладные. Это лучший вариант для самостоятельной установки. Обычно накладные парктроники монтируются на номерной рамке. Одним из недостатков является, как ни странно, дизайн. Не всегда удается найти ленту того цвета, который имеет лакокрасочное покрытие автомобиля.

При этом вне зависимости от того, выбираете вы врезные или накладные радары, базовым показателем их работы всегда будет точность измерения расстояний.

Подробнее о размещении датчиков

В зависимости от места установки датчики парктроники делят на следующие виды:

• Передние;
• Задние;
• Совмещенные.

Сегодня наибольшей популярностью пользуются задние парктроники, которые устанавливаются в задний бампер. И легко понять почему: водителю намного сложнее понять, что происходит позади автомобиля. Частично решает проблему правильная настройка зеркал. Однако точно узнать расстояние до, скажем, бордюра, без помощи датчиков сложно. Задний датчик парковки включается одновременно с переключением на заднюю передачу.

В отличие от заднего, передний парктроник имеет отдельный вход, через который подключается датчик скорости. Когда автомобиль движется на скоростях выше 20 км/ч, парковочное устройство отключается. В свою очередь, когда водитель нажимает на педаль тормоза, оно включается.

Совмещенные парктроники покупаются в комплекте. В него входит блок управления и 6-8 датчиков, из которых 4 ставятся сзади, а оставшиеся в передней части авто. При этом передний и задний парктроники снабжены бипперами с различными звуковыми сигналами. Один из бипперов работает в тандеме с передним парктроником, а второй с задним.

Самые современные парковочные радары могут быть включены водителем. Очень удобно и практично, поскольку при медленном движении по забитой дороге передние и задние датчики систематически сигнализировали бы о наличии препятствий.

Что важно знать

Парктроником называют ультразвуковой датчик, работающих на частотах 40 кГц. Эффективность устройства снижается, когда в зону его «видимости» попадают объекты меньше 180 сантиметров в высоту. При этом эффективное расстояние работы находится в диапазоне 25-180 сантиметров. По сути, на наибольшей отметке водитель может и сам разглядеть препятствие и оценить расстояние до него.

Резонен вопрос: почему бы не установить спереди задний парктроник, ведь принцип его работы такой же. Во-первых, появляется проблема его включения. Во-вторых, проводка задних парктроников имеет очень малую длину. В-третьих, радиус действия заднего датчика равен 0,25-2,5 метра, а вот переднего – всего 1 метр или даже меньше. Теоретически, можно поставить передний парктроник сзади и наоборот, вот только работать он будет неадекватно: нормой станут ложные срабатывания.

Сколько датчиков должно быть

Существует 3 варианта установки датчиков. Водитель вправе выбрать любой, но ему трезво оценить свой опыт вождения. Варианты такие:

1. Устанавливаются 4 датчика сзади. Это выбор опытных автомобилистов, чувствующих габариты транспорта;
2. Устанавливаются 2 датчика спереди + 4 сзади. Отличный вариант для водителей с небольшим стажем. Рекомендован тем, кому сложно определить углы переднего бампера;
3. Ставится сразу 8 датчиков: 4 сзади и еще 4 спереди. Такой вариант подойдет новичкам, которые еще не имеют большого опыта вождения и совсем не чувствуют габариты авто.

Не стоит забывать о том, что у парктроника тоже есть своя мертвая зона. Чем больше датчиков, тем «полнее» конус, в котором они могут работать. Так, например, если датчиков 2, они не дадут сигнал водителю о наличии прямо по центру от автомобиля небольшого пня, камня или столба.

Сколько бы ни было установлена датчиков, они значительно упрощают процесс парковки. Если водитель не игнорирует звуковой сигнал биппера, он не столкнется с мелкими ограждениями и автомобилями.

Особенности эксплуатации

Как показывает практика, парктроник перестает корректно работать при низких температурах. Большинство датчиков эксплуатируется при конкретном температурном режиме: от -35 до 80 °C. Вне этого диапазона датчик «глючит» и биппер срабатывает не всегда или, наоборот, слишком часто.

При этом ложные оповещения редкостью не являются. Вот в чем может крыться их причина:

• Автомобиль эксплуатируется при ливне или снегопаде;
• Парковка происходит в стесненных условиях, из-за появляется эффект зха;
• Автомобиль движется по неровной, разбитой дороге или пересеченной местности;
• На датчик налип слой грязи, снега или даже льда;
• Автомобиль буксирует прицеп.

Напротив, датчик может вовсе не сработать, когда спереди или сзади автомобиля находятся следующие препятсвия:

• Открытые канализационные люка, ямы в асфальте и т.п.;
• Любые звукоотражающие, равно как и звукопоглощающие объекты;
• Особенно мелкие объекты, от которых сигнал с датчика может не отражаться: цепи, тросы и т.п.

Таким образом, устройство серьезно упрощает парковку, но не становится панацеей от связанных с ней проблем. Водителю не стоит полагаться только на работу парктроника – нужно внимательно изучать место парковки и объезжать препятствия, если таковые имеются.

Причины выхода из строя

Сразу отметим, что никакой роли на частоту поломок парковочных радаров из целой партии (скажем, 2 тысячи) не играет модель транспортных средств, на которые эти радары устанавливаются. Дорогостоящие парктроники всегда надежнее бюджетных: служат дольше, быстрее и правильнее высчитывают расстояние и лучше переносят перепады температур. Но все они выходят из строя по одинаковым причинам, пусть и в разное время:

• Наличие заводского брака;
• Правильность закрепление металлизированной ленты или врезного датчика;
• Неисправность блока (выявляется при самодиагностике, если систему таковую предусматривает);
• Механические повреждения;
• Загрязнение, воздействие влаги, автохимии, снега, пыли;
• Повреждение проводки (для беспроводных – радиоприемника и передатчика);

Проверить врезной датчик очень просто. Запустите двигатель, после чего дотроньтесь до устройства пальцем – оно должно вибрировать и протрещать. В обратном случае снимите датчик и просушите его. Если это не помогло, вскройте и проверьте целостность мембраны. Если и с ней все нормально, а датчик парковки не работает, то его остается только менять. Что до металлизированных лент, то они просто должны быть целыми.

Что в сухом остатке

Если вы решились на покупку парктроника, советуем отдать предпочтение самым технологичным устройствам. При этом они будут и самыми дорогими. Здесь есть закономерность: лучшие производители выпускают флагманские парковочные радары (а они самые лучшие) в комплекте с ЖК-дисплеем. Это необязательная, но очень полезная опция. Но и это не все! Приоритеты при выборе парктроника расставляют следующим образом:

1. Самодиагностика. Проводка и парковочные датчики будут диагностироваться на предмет неполадок перед каждым их включением, что значительно уменьшает вероятность их несрабатывания в нужный момент;
2. Скорость. Не что иное, как быстродействие парктроника. В условиях интенсивного трафика решает каждая десятая секунды;
3. Наличие дисплея. Очень полезная опция, к которой водители быстро привыкают. Наиболее комфортное расположение дисплея – около бокового зеркала, то есть в так называемой зоне бокового зрения водителя;
4. Наличие камеры заднего вида. Иногда в комплекте идет камера с большим углом обзора (редко более 150 градусов) и высокой светочувствительностью. Отдавайте предпочтение камерам, имеющих режимы обзора: сверху, из-за угла и панорамный.

Выбирая между установкой 4,6 или 8 датчиков, ставьте или 6, или 8. В отличие даже от опытного водителя, электроника работает постоянно и ей незнакомо расстройство внимание, усталость и стресс.

Как выбирать парктроник

Самым простым вариантом будет выбор по VIN-коду. Значительное число современных автомобилей снабжено парковочным радаром еще с завода. Проще говоря, он не является опцией и при поиске по коду транспортного средства вы сможете узнать код как оригинального, так и аналогового датчика. Отсюда и второй вариант: искать датчики парковки по данным автомобиля. Нужно знать марку, модель и комплектацию.

Отметим, что не все автомобили имеют датчики парковки в качестве элемента заводской комплектации. Большая часть устройств монтируется в бамперах, имеющих специальные отверстия. Можно купить специальный бампер под парктроник, а можно доработать элемент кузова в мастерской.

Отдавайте предпочтение тем парктроникам, которые адаптированы под климат вашего региона. К примеру, ParkMaster отлично подойдут к автомобилям, эксплуатирующимся в северных регионах Украины и в России. Компания Saturn выпускает отличные всепогодные датчики, не боящиеся влаги. Тем же могут похвастать устройства бренда Aviline – ни влажность, ни мороз, ни загрязнения быстро из строя их не выведут.

Наибольшей популярностью среди автолюбителей пользуются ленточные датчики. Пример: ViewTech 3603-18E и OEM EPLS Mircu-Plus. Датчиком является металлизированная пленка, которая клеется вдоль бампера. Ее плюсом также является простота установки на автомобиль. Часто водители берут себе датчики компании MetaSystem, которые можно поставить без доработок бампера, как-то сверления отверстий. Они монтируются в номерную рамку.

При выборе обращайте внимание на опцию принудительно включения и отключения датчика, иначе устройство будет сбивать водителя с толка при движении в пробках. Вам могут попасться и беспроводные парктроники – в них сигнал от датчика к блоку управления передается при помощи радиоволн. От проводных отличаются надежностью работы в жестких условиях, причем в худшую сторону. Также большинство беспроводных датчиков хуже измеряют критическое расстояние до препятствий.

Экскурс по брендам

Выше мы указали на нескольких производителей. Однако, занимают свои нишу на рынке еще несколько отличных фирм. Вот о ком стоит знать:

• SHO-ME (Южная Корея);
• Falcon (Канада);
• ParkCity (Китай);
• Steelmate (Китай);

Также достойные парктроники с высочайшей отказоустойчивостью выпускают Mitsumi (Южная Корея) и Convoy (Китай), однако, большая часть устройств от данных производителей остро реагируют на колебания температур и повышенную влажность.

Бюджетные варианты предлагают китайские Phanton и Flashpoint. Их парктроники имеет смысл покупать тогда, когда вы не можете позволить себе покупку самых дорогих и качественных радаров, но все же хотите получить относительно долговечное изделие.

Вывод

Парктроник – одно из лучших изобретений после автомобильных зеркал, призванных упростить эксплуатацию автомобиля в городских условиях. Они помогают водителю в городских пробках, при парковании, выезде из гаража и еще во многих других случаях. По статистике, автомобили с парковочными радарами режесталкиваются с препятствиями.

Выбрать устройство очень просто. Предложений на рынке много, причем значительная их часть поступает от китайских производителей. Поводов волноваться нет – обращайте внимание не на страну производства, а на репутацию бренда. К примеру, ParkCity известен не только в Европе, но и в Северной и Южной Америке.

Установка и подключение парктроника: что нужно знать

Парктроник (парковочный радар) является удобным и практичным решением, которое значительно облегчает эксплуатацию автомобиля. Особенно парктроник необходим в условиях мегаполиса, где парковка машины осуществляется часто и может быть сильно затруднена.

Казалось бы, камеры заднего вида должны были вытеснить все виды парктроников с рынка, однако этого не произошло. Первое, качественная камера заметно дороже, а также активно загрязняется. Второе, для камеры нужен отдельный дисплей или магнитола с монитором, что усложняет сам монтаж и требует большего объема работ.

При этом, в отличие от камеры заднего вида, парктроник позволяет хорошо ориентироваться в темноте, фиксирует  даже небольшие объекты, которых может быть не видно в зеркалах и на камеру. Также парктроник вполне можно использовать в комплексе с камерой. Далее мы рассмотрим, как установить парктроник на автомобиль своими руками.

Парктроники передние и задние: особенности

Сам по себе парковочный радар – это набор датчиков (датчик парктроника или датчик парковки), а также блок парктроника. Начнем с того, что существует два типа парктроников: парктроник задний и парктроник передний.

Общий принцип работы и устройство у данных решений не отличается. Основная задача сводится к тому, чтобы отображать расстояние до объекта и заранее предупредить водителя о максимально близком приближении к тому или иному предмету.

Идем далее. Задний практроник отвечает за заднюю часть автомобиля, тогда как передний за переднюю. Казалось бы, все просто, однако есть и особенности. Так вот, наиболее распространены именно задние парктроники, тогда как нештатная установка парктроников спереди обычно встречается намного реже.

Другими  словами, штатный парктроник передний встретить вполне реально, но отдельные сторонние инсталляции не пользуются спросом. На деле, задний парктроник лучше представлен на рынке, в результате чего стоит дешевле. Многие полагают, что это не проблема и можно поставить задний парктроник спереди.

• Обратите внимание, при всей схожести не рекомендуется ставить задний парктроник в передний бампер, так как разные типы радаров отличаются по длине проводов, а также по типу срабатывания. Если задний радар автоматически срабатывает при включении задней скорости, попытка установить такую же систему впереди может стать причиной неудобств.

1. Прежде всего, придется самостоятельно включать парктроник при парковке и отключать его после начала движения.  Если же оставить включенным устройство, тогда при езде будут ложные срабатывания.
2. Второе, это проводка, рассчитанная на установку датчиков в задний бампер. Обычно стандартной длины проводов просто не хватит.
3. Третье, сам электронный блок парктроника нельзя поставить в моторном отеке и его нужно будет ставить в салон.
4. Четвертое, задний парктроник имеет радиус срабатывания около 1.2-2 метра. Спереди такой дальности просто не нужно.

По указанным причинам для установки вперед лучше ставить только особые передние парктроники. Такое решение имеет вход для подключения к датчику скорости. Это позволяет после разгона до 20км/ч отключить устройство, то есть данные парктроники передние работают в автоматическом режиме. Еще передний парктроник имеет настройку чувствительности датчиков (от 1.5 метров до 60 см), что оптимально при установке радара спереди.

Установка парктроника на автомобиль

Начнем с того, что установка парктроника не является такой сложной, как может показаться на первый взгляд. На начальном этапе нужно приобрести сам парктроник, а также подготовить дрель со сверлами, набор ключей. Кстати, качественные комплекты парктроников уже имеют необходимое и точно подходящее сверло по размеру датчиков.

С учетом того, что установка заднего парктроника  более востребована, в качестве примера рассмотрим особенности монтажа устройства данного типа, оснащенного дисплеем. Если же устройство идет без дисплея, монтаж все равно не будет особо отличаться, так как задние парктроники обычно имеют выносной индикатор,  в корпусе встроен звуковой излучатель-пищалка. Фактически, это и есть устройство, указывающее водителю на расстояние до объекта и предупреждающее в случае критического сближения.

• Начинается процесс установки со снятия обшивки багажника и заднего стоп-фонаря (можно снимать как левую, так и правую фару);
• Далее откручиваются болты крепления заднего бампера (можно просто ослабить их). Основная задача — получить возможность отогнуть бампер;
• Теперь нужно разметить на бампере места установки датчиков парктроника и засверлить отверстия сверлом;
• После того, как отверстия готовы, специнструментом или жесткой проволокой – протяжкой необходимо протягивать проводку датчиков в той последовательности, которая отдельно указывается в инструкции. Провода зачастую имеют цветные метки-маркеры или пронумерованы;
• Протянув проводку, следует собрать все провода в «пучок» (можно скрутить изолентой) и вывести их на той стороне, где была снята фара. Не рекомендуется сверлить лишние отверстия в кузове, так как провода от датчиков зачастую удается вывести через штатно выполненное техническое отверстие, куда уже проложена проводка фары;
• Теперь пришло время соединения датчиков парктроника с проводами. Важно каждый датчик соединить со «своим» проводом (датчики и провода промаркированы, в инструкции к устройству обычно есть схема парктроника);
• Подсоединив провода, можно крепить датчики парктроника, вставляя их в подготовленные отверстия; Следующий шаг – установка дисплея. Дисплей ставят на зеркале или на приборной панели.Как правило, крепится он на двухсторонний скотч, который имеется на дисплее. Проводку к дисплею протягивают под стойкой и пускают по потолку к багажнику.
• Проложив провода и разместив блок управления, нужно также подключиться к ламе заднего хода. Чтобы найти такой провод, можно изучить мануал к автомобилю. Если найти провод не удается, сначала включают задний ход, поле чего последовательно мультиметром прозванивают все провода.
• После подключения к проводу лампы заднего хода, процесс установки можно считать завершенным. Необходимо только прикрутить бампер, поставить фару, закрепить другие снятые ранее элементы.

Подведем итоги

Как видно, если возникла необходимость поставить на машину парктроник, установка данного решения (особенно в задний бампер) не является сложной процедурой. Как правило, наличие набора необходимых инструментов, а также фреза для высверливания отверстий позволяет поставить парковочный радар достаточно быстро  и с минимальными затратами.

Главное – правильно подключить все датчики, расположить блок управления парктроником в подходящем месте и проложить проводку. Приведенные выше рекомендации позволят справиться с этой задачей самостоятельно даже без особого опыта выполнения подобных работ.

Напоследок отметим, что если на автомобиле уже есть парковочный радар, однако отмечена некорректная работа, ложные срабатывания и т.п., замена парктроников и ревизия проводки в большинстве случаев позволяет решить проблему.

Основная  задача сводится к тому, чтобы обнаружить неисправный датчик, демонтировать его и установить новый. При этом процедура диагностики и ремонта мало чем отличается от установки, так как для замены все равно потребуется выполнять частичный демонтаж.

Так или иначе, в крупных городах парктроник является попросту незаменимым. На практике, подобные устройства не раз доказывали свою эффективность, заметно упрощая повседневную эксплуатацию автомобиля и снижая риски мелких аварий и ДТП. По этой причине установка парктроника позволяет облегчить жизнь не только начинающим водителям, но и опытным автолюбителям.

Как установить парктроник своими руками

27 декабря 2015.
Категория: Автотехника.

С каждым годом на улицах городов появляется все больше автотранспортных средств. Вместе с этим возникает закономерная проблема с наличием, а точнее, отсутствием парковочных мест. Водители все чаще вынуждены «ютиться», в результате чего количество дорожных инцидентов увеличивается. Избегать неприятных ситуаций позволяет специальное устройство – парктроник. Этот гаджет представляет собой парковочный радар, который позволяет водителю ориентироваться во время парковки, сообщая ему о том, сколько метров осталось до ближайшего объекта. Полезный девайс удобен и прост в использовании и подходит как опытным шоферам, так и начинающим водителям.

Принцип работы парктроника одинаков для любой модели устройства. Сначала датчики, которых может быть от 2 до 8, определяют месторасположение препятствия благодаря ультразвуковому сигналу. Как только объект обнаружен – волна возвращается на датчик и через ЭБУ (электронный блок управления) передает звуковой, визуальный или комплексный сигнал о риске столкновения водителю. Некоторые модели имеют ЖК-дисплеи, которыми оснащаются парктроники задние с видеокамерой. Такие устройства стоят дороже, но они позволяют видеть все происходящее позади машины, а также указывают водителю, по какой траектории ему лучше двигаться, чтобы вписаться в узком пространстве.

Установку парктроника можно доверить мастеру из автосервиса, но если вы хотите сэкономить деньги, то произвести монтаж можно самостоятельно.  Для этого не потребуется никакого специализированного оборудования или особых навыков. Итак, с чего начать?

Что потребуется для установки парктроника

Перед монтажом вам понадобится подготовить следующее:

• сам парктроник;
• фрезу (она часто идет в комплекте с устройством);
• дрель или шуруповерт;
• набор ключей;
• маркер, изоляционная лента или хомуты, тестер и рулетка.

Перед тем как начать сверлить отверстия под датчики приобретенной модели парктроника убедитесь, что девайс работает. Для этого нужно соединить ЭБУ и датчики с помощью проводов. Если устройство будет издавать соответствующий сигнал при приближении к препятствию, значит, все хорошо.

Также ознакомьтесь с инструкцией по установке изделия, так как в зависимости от модели машины или самого устройства вам могут потребоваться дополнительные инструменты. После этого можно переходить к практической работе.

Устанавливаем задний парктроник

В первую очередь необходимо определиться, куда вы планируете установить ЭБУ. Большинство автовладельцев ставят эти элементы в багажнике машины, но некоторые предпочитают размещать блок управления в нише под обшивкой, приборной панелью или на крыле автотранспортного средства. Особой разницы нет, поэтому выбирайте самое удобное, на ваш взгляд, место.

Что касается сенсоров движения, то они устанавливаются на бампере автомобиля, который лучше тщательно вымыть перед установкой парктроника.

После того переходим к следующим шагам.

Разметка

На вымытом и высушенном бампере делаем разметку под датчики. Допустим, парктроник оснащен 4 сенсорами (кстати, это оптимальное количество). 2 элемента необходимо разнести на радиусные части бампера, после этого  расстояние между ними необходимо разделить на три равных отрезка для оставшихся двух датчиков. Если в парктронике больше сенсоров, то расстояние между двумя крайними элементами необходимо разделить на большее количество равных частей.

Совет! Разметку лучше делать маркером, так как карандаш может стереться и вы «промахнетесь». Следы от маркера легко удаляются спиртом, который не вредит лакокрасочному покрытию бампера.

Если говорить о высоте, на которой необходимо разместить датчики, то оптимальной считается 50 см от земли. Но этот параметр может отличаться в зависимости от выбранной модели, поэтому обязательно загляните в инструкцию к устройству.

Отверстия

После того как вы несколько раз проверили правильность разметки можно перейти к сверлению отверстий.

Важно! Отверстия сверлятся строго перпендикулярно по отношению к поверхности бампера. Датчики должны «смотреть» на мир в горизонтальном положении.

Используя фрезу, аккуратно просверлите дырки в намеченных ранее местах. После этого с внешней стороны установите датчики, так чтобы сенсоры смотрели наружу и пропустите их провода внутрь бампера. С обратной стороны элементы необходимо зафиксировать стопорными кольцами (идут в комплекте). Если вы опасаетесь что датчики парктроника выскочат из отверстий, перестраховаться можно с помощью клея или силикона.

Совет! Если бампер вашей машины оснащен дополнительной подкладкой – демпфером, то для того, чтобы просунуть провода используйте проволоку, гвоздь или шило.

Еще один важный момент – сенсоры нужно устанавливать в строгой последовательности (слева направо). Для удобства они обозначаются буквами A, B, C, D.

Если датчик отличается от бампера по цвету, то не бойтесь его перекрасить. Это никак не отразится на работоспособности сенсора.

Установка блока управления

Как уже было сказано ранее ЭБУ можно установить в наиболее удобном для вас месте. Мы рассмотрим монтаж блока питания в багажнике автомобиля. Для этого в первую очередь необходимо снять обшивку багажника и смотать провода от всех датчиков вместе с помощью изоленты или хомутиков. После этого их нужно провести под бампером в багажник через специальное технологическое отверстие, которое вы можете просверлить самостоятельно. Далее, заливаем провода герметиком, чтобы защитить и зафиксировать их. После этого бампер устанавливается на свое законное место.

Совет! Блок обработки сигналов необходимо надежно закрепить на поверхности (например, на двухсторонний скотч), чтобы его не сорвало грузом.

Подключение проводов

Подключение парктроника своими руками почти завершено, осталось запитать ЭБУ от ламп заднего хода, соблюдая при этом нужную полярность. Первым делом определитесь с задними фонарями и найдите «плюс», которым чаще всего является красный провод. Если вы сомневаетесь – воспользуйтесь тестером.

Существует два способа подключения проводов:

• Проверенный метод «дедовский». Для этого нужно снять изоляцию с двух проводов и скрутить их вместе. Место их соединения плотно обмотайте изоляционной лентой. Тоже самое нужно проделать с остальными проводами («плюсом» и «минусом»).
• Современный метод, для которого используются специальные заклепки. Когда они сжимаются – создается контакт между проводами. При этом резать ничего не придется, также как и снимать изоляцию.

На «плюсовой» провод лампы заднего хода наденьте заклепку, а во второе отверстие подключите провод от блока питания. Плоскогубцами вдавите перемычку, пронизывающую оба провода, создав тем самым необходим контакт между двумя кабелями. После этого таким же образом подключите каждый провод к блоку, каждый разъем которого будет соответственно промаркирован.

Установка дисплея

Дисплей лучше закрепить в самой удобной для вас позиции. При этом также как и для ЭБУ можно использовать двухсторонний скотч. Если вы решили установить дисплей в задней части салона, чтобы видеть его через зеркало заднего вида, не забудьте установить его в правильной позиции, так как в зеркальном отображении право меняется на лево (D, B, C и А).

После этого закрепите проводку с помощью хомутов или изоленты и протестируйте парктроник. Для этого включите зажигание. Если экран загорелся, значит, вы все сделали правильно.

Установка переднего парктроника

Если вы справились с установкой задних сенсоров, то проблем с тем как подключить передний парктроник у вас не будет. Процедура ничем не отличается, так как и в этом случае, вам понадобится просверлить в бампере отверстия и разместить в них соответствующие датчики.

Единственная трудность заключается в том, что передние сенсоры будут постоянно срабатывать в пробках, поэтому продумайте, где разместить выключатель для них, чтобы вы всегда могли их выключить при необходимости.

В заключении

Парктроник – это очень удобный гаджет, который убережет ваш автомобиль от непредвиденных повреждений. Если во время монтажа у вас возникнут трудности, то вам поможет видео-установка парктроника, где наглядно продемонстрирован каждый шаг.

Фотографии сделаны с видео-ролика размещенного на видео-блоге Сделано в Гараже. Огромное спасибо автору!
